Umbau Harley Benton HB35 -> Rollensattel, LesTrem, Rollerbridge, PU, Saitenführung Headstock

[Vester]

Nun hab ich einen von Guyker bestellt, der ähnlich dem Fender LSR ist, aber für Gibson passen soll. Dazu hab ich jetzt noch eine Frage:
Bei der Strat laufen ja die Saiten gerade zum Sattel hin, bei Gibson etc. aber einige leicht schräg.

Ich finde bei "Guyker" nur den Nachbau des Webster Sattels; also wo die Saiten auf 6 Schrauben aufliegen. Mit Rollen bzw. Kugeln finde ich da nichts.
Stell doch mal einen Link rein oder schreib wo der ist.

Falls es doch der Messingsattel mit den Schrauben ist (quasi wie der Webster-Sattel)...den hab ich seit über 20 Jahren auf meiner Epiphone LP drauf.
Die Maße sind übrigens fast identisch mit dem Fender LSR, außer ca. 1,5mm in der Höhe und ca. 0,4mm in der Länge (nur so nebenbei).

Webster = 42,9 Länge x 5,0 Breite x 6,3 Höhe
Fender = 42,5 Länge x 5,4 Breite x 5,0 Höhe

Ich wollte damals den LSR an meiner Epiphone anbauen, weil ich davon mehrere rumliegen hatte. Die Schräge der Saiten störte nicht; aus den Kugeln springt sie nicht raus und selbst zum Gehäuserand war noch Platz (10-52 Saiten).



[nenni]

Den Sinn von Lockingtunern sehe ich genauso wie Wizzard

https://www.amazon.de/43mm-Stainless-Adjustable-Guitar-Nut/dp/B09PKFFYDR/ref=sr_1_1?__mk_de_DE=ÅMÅŽÕÑ&crid=3DUZ8QB5ESK17&dib=eyJ2IjoiMSJ9.MU-Dd1ykBHvaB0Eb79xZJunbGWKz8cG2fcI-GQtN6CBdXrRGEz4xUxC1OyLEV8YwUc6AoruYWonjXTUht7Si0Va3fPwSe73JQAbzeIvOpIc3kaFHH8zLP0TBS3_uqJWnSaDemEucBnyNQMagudiAsZ61IbVoVn_EYyr--SuFBnfEkWAlioLDTC2Qxk013SnREdrNB20WsseMxdNqz3YkIwgp_IE_Fj3hrcjyem41N4HMxUbQeyNS6mEWmwNHLEC0qQoXUmheoKNW9fFMQ8EYSUmyG-Oq7XI5QvSCI_oWRQU.x0oT3IlZmvkcQJSi



[Vester]

Das ja interessant, kannte ich noch nicht. Besten Dank



[nenni]

Die Lieferzeit ist allerdings etwas länger als sonst von Ama DE, da direkt aus Fernost.

Dann hab ich ja direkt mal was Sinnvolles/Nützliches beitragen können



[Ben zen Berg]

Hast Du denn eine geeignete Werkbank/Arbeitsumgebung um das Griffbrett entsprechend zu Kürzen?



[nenni]

Ja

Falls das noch nicht entdeckt wurde - man kann wohl auch direkt bestellen:

Guitar Nuts

Enhance your guitar playability with high-quality nuts from Guyker. Our selection of durable materials, including bone, Titanium, and Aluminum, ensures proper string spacing and height for improved tuning stability. Upgrade your instrument's performance with our precision-crafted nuts. Shop now...

www.guyker.com



[nenni]

Ich brauch noch mal nen Tipp von den Profis:
Nachdem jetzt alle nötigen Teile - bis auf den Rollersattel, der hängt irgeendwo in Deutschland noch rum - vorhanden sind, will ich mit dem Umbau beginnen.
Und da ist ein Problem aufgetaucht: Die Gretsch Filtertrons haben im Gegensatz zu den vorhandenen PUs keine Nasen, wo man sie an die Rahmen anschrauben und in der Höhe justieren kann. Und da sie ja auch in der Größe etwas anders sind, hab ich auch die Gretsch Rahmen gekauft.
Nur an die kann man die PUs nicht befestigen.
Jetzt habe ich irgendwo gelesen, daß man einfach unter die Trons ein entsprechend dickes Stück Moosgummi legt und die dann einfach mit längeren Schrauben am Body befestigt. Durch den Gegendruck soll so auch der Gegendruck zur Höhenverstellung da sein.
Oder hat jemand ne andere Idee?
Ich hab schon überlegt, mir aus Alu selbsr Ohren zurechtzufummeln und die dann mit 2-k-kleber anzukleben...



[Wizzzzard2000]

Ich hab schon überlegt, mir aus Alu selbsr Ohren zurechtzufummeln und die dann mit 2-k-kleber anzukleben...

Nimm lieber das Moosgummi, dieses Klebegefummel/Gemurkse wird nicht halten.



[nenni]

Ist ja auch am einfachsten .
Aber vielleicht liest hier ja ein Gretschianer mit und kann mal mitteilen, wie bei ihm die Dinger festgeschraubt sind.
Irgendwie müssen die Ja befestigt sein - am Rähmchen jedenfalls nicht.
Aber ich werd auch mal selbst weitersuchen.
Hab ne Seite gefunden, wo mein "Problemchen" behandelt wird

https://www.gretsch-talk.com/forums/the-pickup-place.15/

Aber ich hab grad gesehen, daß es hier ja auch ein PU-Thema gibt - da werd ich auch mal etwas rumlesen.



[nenni]

So - gerade ist auch nach langer Warterei der Guyker-Rollersattel angekommen.
Und nachdem meine Frage bezüglich des Einbaus der Filtertrons in meine HB 35 im Nachbarthema auch sehr gut beantwortet wurde, kanns nun langsam losgehen mit der Umbauerei .
Gut, daß ich dieses Forum gefunden hab bzw. ich wurde ja durch Bassic hierhergeführt.
Noch mal ein Dankeschön an alle Helferlein!



[nenni]

Nach PU-Tausch alte PU-Rahmen zu niedrig - wie fehlende Höhe "ausgleichen"?

Ich hab - mal wieder - eine Frage:

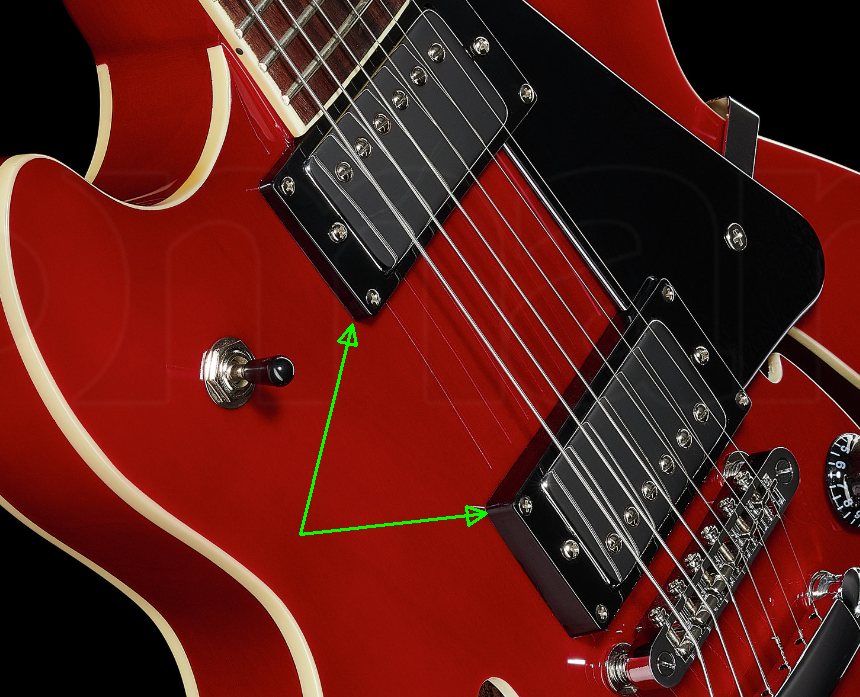

An meiner Umbau-Gitarre hatte der Bridge-PU einen höheren Rahmen als der am Hals.
Für die neuen gibts keine höheren - sind beide gleich.
Sollte man jetzt noch einen Rahmen drauf- oder drunterpacken oder reicht es, die Polschrauben einfach entsprechend rauszudrehen?



[RED-DC5]

Welche Gitarre, welche PU's ,damit wir dir helfen können. Bild wäre auch



[Volkri]

Passen die alten Rahmen nicht?



[Dr Dulle]

Passen die alten Rahmen nicht?

+1



[C_Lenny]

Nach PU-Tausch alte PU-Rahmen zu niedrig - wie fehlende Höhe "ausgleichen"?

Ich habe ab Zitatbezug (ursprgl. ein neues Thema) mal zusammengeführt, damit die Zusammenhänge "transparent" sind bzw. bleiben. @nenni : Sollte ich mich in meiner Wahrnehmung täuschen, bitte Info an mich, und ich lagere wieder aus .

LG Lenny (für die Moderation)

P.S.:

Ich denke also, dass es sich um die hier gegenständliche HB TE35 mit den unterschiedlichen PU-Rahmenhöhen handelt

und in die nun Gretsch-PU eingebaut wurden (?). Dafür spricht auch das Inserat des TS, in dem die ursprgl. HB-PU angeboten werden .



[Ben zen Berg]

Passen die alten Rahmen nicht?

In einem ES-35 Clone sollen Filtertrons eingesetzt werden. Dafür brauchst Du spezielle Rahmen, da normale Humbucker andere Maße als Filtertrons haben.



[nenni]

@nenni : Sollte ich mich in meiner Wahrnehmung täuschen,

Nee - ist schon gut so, hätte ich auch selber drauf kommen können .
Ist ja eh besser, wenn die Antworten auf meine Frageorgie gesammelt nachzulesen sind.

In einem ES-35 Clone sollen Filtertrons eingesetzt werden.

Ich versuch mal zu erklären:
Ich wollte ja eigentlich original Gretsch Filtertrons einbauen - das ist aber leider aus nem bestimmten Grund schiefgegangen .
Nicht wegen Einbauproblemen - da hab ich alles passend hingekriegt -, sondern wegen Sehproblemen beim Löten
Möchte ich nicht näher drauf eingehen, sonst krieg ich wieder Fust.

Hab mir jetzt Nachbauten von Roswell - mit Ohren - geholt.
Die haben aber wieder ne andere Größe und die alten HB-Humbuckerrahmen passen nicht, auch wegen anderer Größe und Rundungen.
Bridge- und Neck-PU von Gretsch haben unterschiedliche Höhen, so daß das beim Einbau ja ausgeglichen wird.
Die Roswell sind aber gleich hoch - ca. Höhe vom Neck-PU. Also muß das ja irgendwie ausgeglichen werden wegen Saitenabstand.
Bei den HB-PUs wurde das ja durch die Rähmchen - 5 und 9 mm - ausgeglichen.
Die Rahmen für die Roswell haben nur ca. 4 mm.

Ich hoffe, ich habe den Grund meiner Frage halbwegs erklärt



[Ben zen Berg]

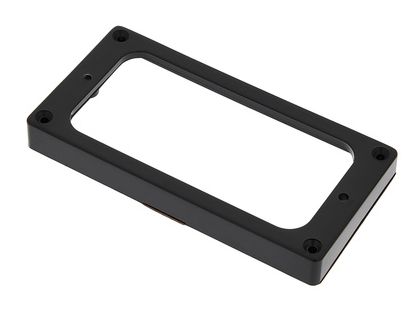

TV Jones EM1 Humbucker Ring Tall BK​

​

Die sollen passen, bekommst Du auch für die Neckposition



[nenni]

Na sowas .

Danke für den Hinweis - die hatte ich mir ja für die Original Gretsch gekauft.
Irgendwie war ich der Meinung, daß die Roswell andere Maße haben und habs gar nicht ausprobiert,
Aber mit etwas feiner Feilerei passen die doch ohne großes Spiel..

Damit hat sich die Frage erledigt!



[nenni]

Es ist bei meiner Bastelei noch eine Frage aufgetaucht, die mMn einer Antwort bedarf :
Ich hab festgestellt, daß da Minipotis eingebaut sind - wirken sehr mickerig.
Bringen Potis in der normalen Größe von ca. 24 mm eigentlich Vorteile?
Wenn ich schon am Verbessern bin, könnte ich da ja auch tätig werden.
