Singlecoil Middle reverse

[Blues-Trick]

Hi Franky,
war leider krank... Habe deinen Link gesehen, gibt ja heute mehr Hinweise auf die Revelation als vor Jahren...
3. Reihe in der Mitte ist auch ein Bild von meiner bei deinem Bilder-Link.
Das erinnerte mich an den alten Post auf GuitarManiacs... Führe den Link mal hier an.
So sah sie aus, als ich sie bekam. Damals noch mit den originalen PU`s und dem einlagigen Pickguard.
Geändert hatte ich schon die Sperzel-Feststellmechaniken.
Vielleicht interessiert es ja...

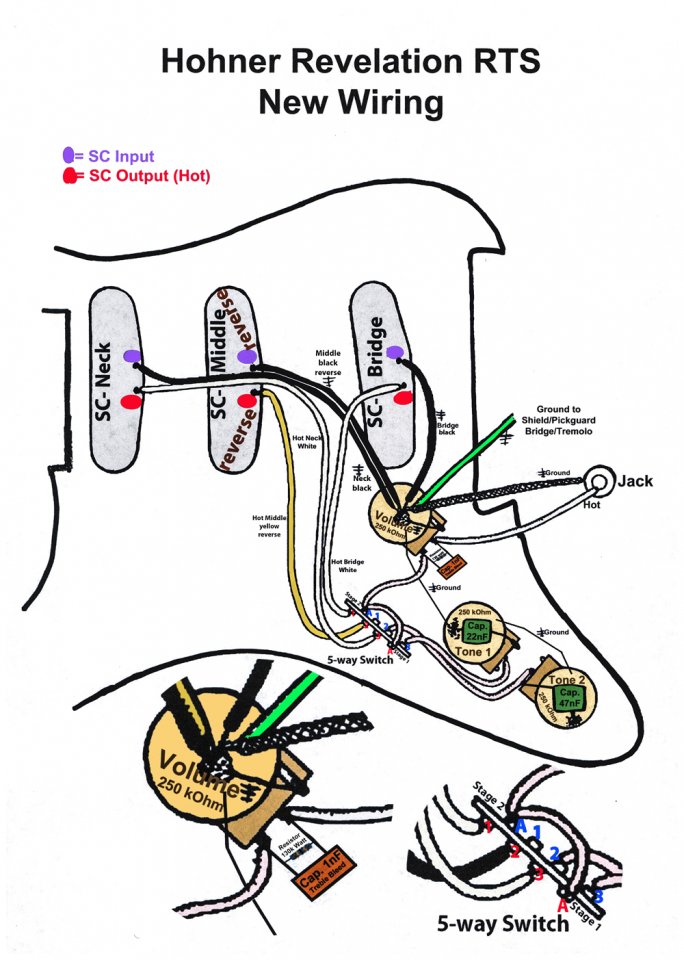

Mein aktueller Umbau ist nun gelungen. Es fiept und muckt jetzt nichts mehr. Mit dem Cap am 2. Tone-Poti muß ich mal noch schauen,
ob da noch etwas geändert werden muß, da es da wohl verschiedene Ansichten im Netz gibt, wie der angelötet werden sollte. Momentan
scheint sich da soundtechnisch nicht so viel zu tun. Sonst kommt er doch raus und dann muß er ja mit dem 1.Tone-Poti verbunden werden.
Irgendwann demnächst aber erst...
Und wenn ich mal wieder mehr Zeit habe, werde ich neuere Fotos vom Aussehen machen...

Besten Dank an dich Frank und an alle anderen für Hilfe, Tips und Zuspruch...
Beste Grüße
Michael

http://www.google.de/imgres?imgurl=http://www.guitarmaniacs.de/html/users/bluesjam/HR-RTS03b.jpg&imgrefurl=http://www.guitarmaniacs.de/html/users/bluesjam/bluesjam-gitarre-hohner.shtml&h=300&w=225&tbnid=wmQXlxYyEb7TfM:&docid=86y1KPUoVsjkZM&ei=FkQdVqDlG-f5ygOlnKDYBA&tbm=isch&iact=rc&uact=3&dur=1185&page=1&start=0&ndsp=45&ved=0CFcQrQMwEmoVChMIoMi-gYHAyAIV57xyCh0lDghL



[Blues-Trick]

Hallo doch noch mal von mir.

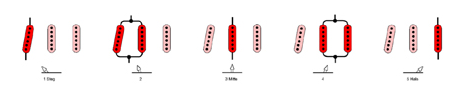

Ich habe genau die unten angezeigte Schaltung auf dem 5-Way Switch.
Ist es aber normal, wenn in den Zwischenpostionen 2 und 4 der Soundoutput deutlich leiser ist, als in den "Einzelpositionen" der Coils ?
Finde dazu im Moment leider nichts... bzw. höre bei Beispilen, das das nicht so ist.
Was kann da vorliegen ?



[halfcupsound]

Klingen die Mittelstellungen nasal und bass-arm? Die halbe Lautstärke wird auch empfunden, wenn der Gain-Anteil kleiner ist. Sind die SC's von dem selben Hersteller? Bei Reverse-Wound und Reverse-Pol. wird der Pickup auf 360° gedreht, so dass es wieder passt. Also 180° durch den entgegen gesetzten Magnetpol und 180° durch die andere Wickel-, bzw. Fließ-Richtung der Impedanzen. Hersteller untereinander entsprechen keiner Norm, jeder kocht sein eigenes Süppchen. Wenn es, so wie du es hast, ooP-Sound ergibt, muss beim Middle das schwarze und das gelbe Kabel gegeneinander an den Anschlüssen getauscht werden.
