Teil 5: Body I.

Hallihallo werte Interessierte,

hier ein schnelles Update zum Stand der Dinge bezüglich meiner Scheithauer Private Singular Custom Gitarre. Gestern gab es neue Fotos von Ronny Scheithauer ... und am liebsten würde ich mich ins Auto setzen die etwa 350 km fahren und fragen "Ist sie schon fertig?", "Ist sie schon fertig?", "Ist sie schon fertig?", "Ist sie schon fertig?", "Ist sie schon fertig?", "Ist sie schon fertig?", "Ist sie schon fertig?", "Ist sie schon fertig?", "Ist sie schon fertig?", "Ist sie schon fertig?", "Ist sie schon fertig?" .................. Na ja, ich glaub ich kann mich noch zusammenreißen.

Hier die neusten Arbeitsschritte zum Body meiner Private Singular Custom, die auf den Fotos zu erkennen sind:

- Anzeichnen der Positionen für Tremolo, Tonabnehmer und Hals-Korpus-Übergang.

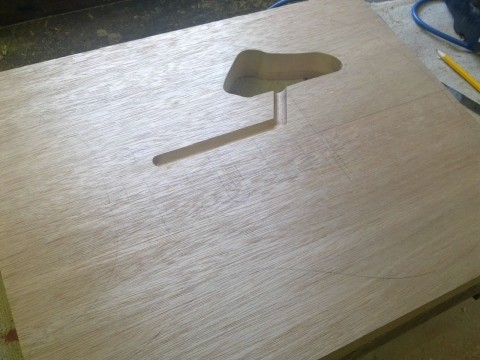

- Vorbereiten der Korpusbasis (Einfräsen der Elektrikkammer und des Kabelkanal für die Tonabnehmer - da die Gitarre ja kein Schlagbrett erhält, laufen diese Kabel unter der Decke. Die Fräsungen werden später von der Decke verschlossen).

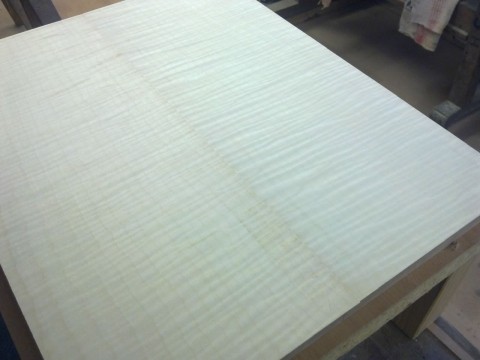

- Vorbereitung der Decke aus zwei spiegelgleichen Teilen mit besonders schöner Riegelung.

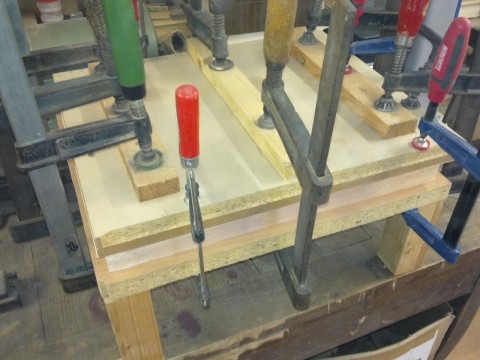

- Aufleimen der Decke

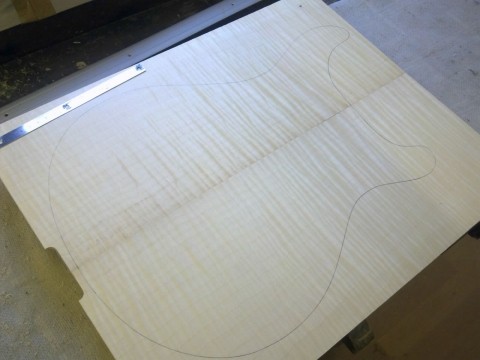

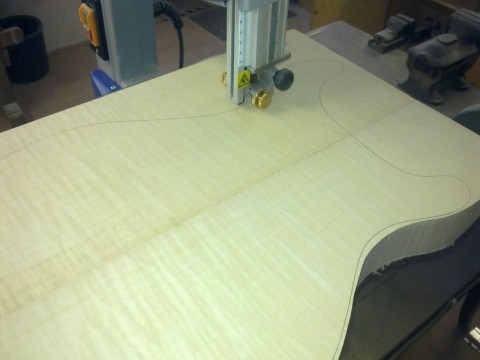

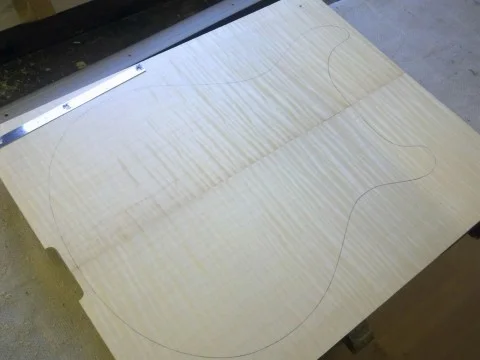

- Anzeichnen Aussägen der groben Korpusform mit der Bandsäge.

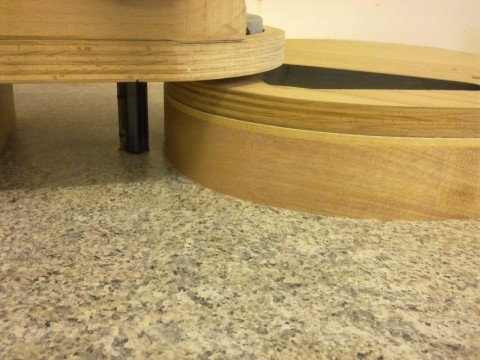

- Ausfräsen des Korpus mit der Private Singular Form (hier sieht man auch schon den Verlauf des Naturalbindings)

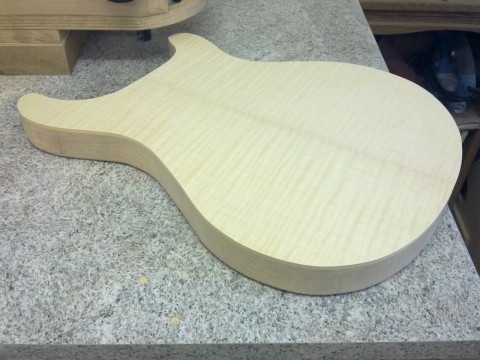

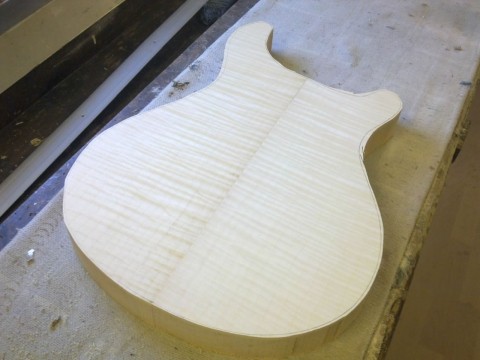

- fertig gefräster Rohling

attachment.php
attachment.php
attachment.php
attachment.php
attachment.php
attachment.php
attachment.php
attachment.php


Die Pickups von Harry Häussel sind auch schon fertig gewickelt und auf dem Weg zu Scheithauer.

Bald mehr ...

Mit freundlichen Grüßen, WüPi


Anhänge

  • CTNPSC26.jpg
    42,4 KB · Aufrufe: 2.141
  • CTNPSC27.jpg
    27,8 KB · Aufrufe: 2.116
  • CTNPSC28.jpg
    45,2 KB · Aufrufe: 2.102
  • CTNPSC29.jpg
    30,6 KB · Aufrufe: 2.118
  • CTNPSC30.jpg
    27,9 KB · Aufrufe: 2.124
  • CTNPSC31.jpg
    34,4 KB · Aufrufe: 2.111
  • CTNPSC32.jpg
    47,7 KB · Aufrufe: 2.126
  • CTNPSC33.jpg
    47,1 KB · Aufrufe: 2.143
Wieder wunderbar.
SchönerKorpus, ich würde auch fast implodieren vor Neugier :D
Mehr davon :D

Hallo WüPi

Halte durch.
Bei so einer tollen Dokumentation Deines Gitarrenbauers könnte ich auch warten.
Vorfreude ist die schönste Freude.

Gruß TOM



Teil 6: Body II.

So Leute, auf geht´s in die nächste Runde. Nachdem der Hals zu großen Teilen fertig ist, nimmt der Body jetzt auch richtig Struktur an.

Hier die neusten Arbeitsschritte:

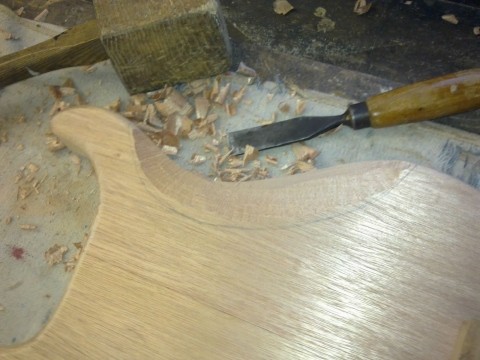

- Ausstechen des rückseitigen Bodyshapings in Handarbeit

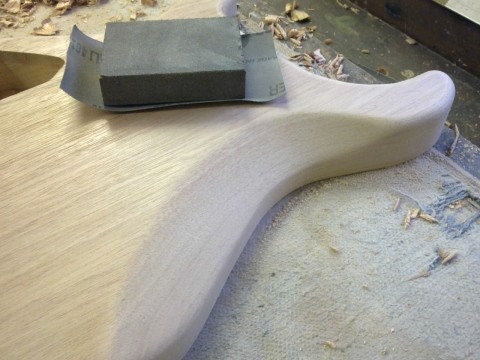

- Grobes Nachschleifen des ausgearbeiteten Shapings

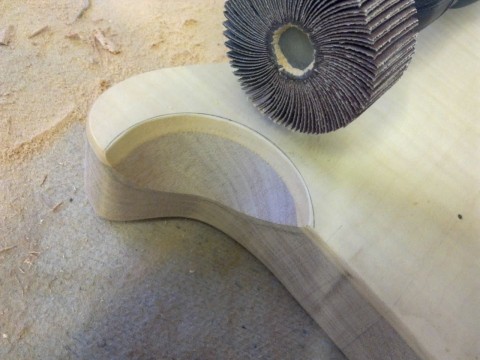

- Ausschleifen des vorderen Shapings als Zugang zu den hohen Lagen

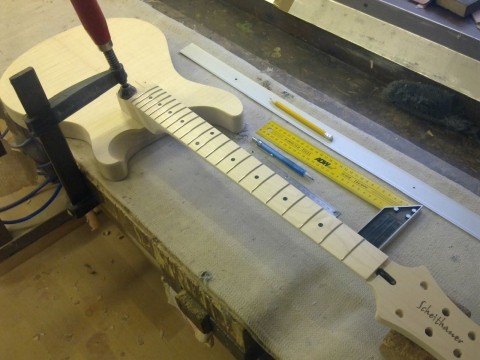

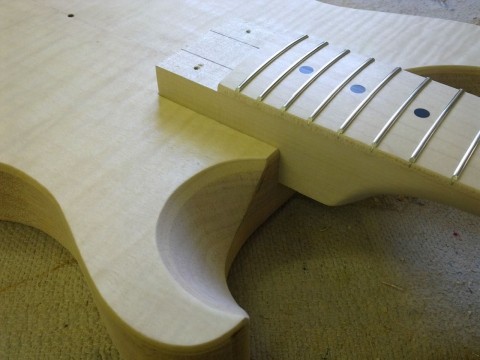

- Anmessen des Halses, Anzeichnen der Position im Korpus für die Fräsung der Halstasche

attachment.php
attachment.php
attachment.php
attachment.php

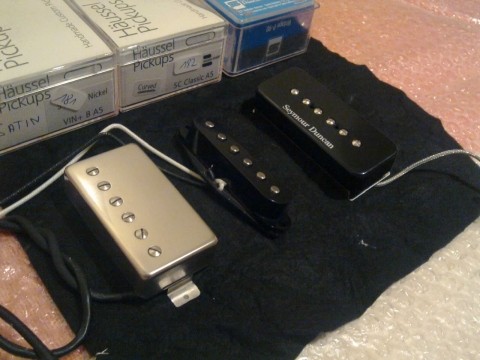

Und: Das Pickup-Set von Harry Häussel (SC und HB) und Seymour Duncan (P90) ist auch schon eingetroffen und wartet auf den baldigen Einbau.

attachment.php




Mit freundlichen Grüßen,

WüPi


Anhänge

  • CTNPSC34.jpg
    42,7 KB · Aufrufe: 1.994
  • CTNPSC35.jpg
    43,8 KB · Aufrufe: 2.008
  • CTNPSC36.jpg
    40,7 KB · Aufrufe: 2.007
  • CTNPSC37.jpg
    44,1 KB · Aufrufe: 1.973
  • CTNPSC38.jpg
    42,7 KB · Aufrufe: 2.010
Darauf hab ich gewartet :great::great: Spitzen Thema und wirklich super Dokumentation! Ich liebäugel auch schon was länger mit einer Scheithauer Tele.. Hat jemand schonmal ein Modell aus Herr Scheithauers Serienanfertigung in der Hand gehabt, sofern die schon existiert?
Bin gespannt, wie es weitergeht bei Deinem Schmuckstück...

Zuletzt bearbeitet:
Teil 7: Body III.

Hallo Leute …

.. und weiter geht die wilde Fahrt durch das für mich bisher in vielen Bereichen absolut unbekannte Gebiet des Gitarrenbaus. Aber ich muss sagen, dass ich durch die super Dokumentation von Ronny Scheithauer am Ende wahrscheinlich nicht nur eine neue Gitarre, sondern auch einen ganzen Haufen an neuem Know-How bekommen werde (auch wenn ich mich mit meinem fünf linken Händen nie an so etwas trauen würde (auch wenn ich das nötige Werkzeug hätte)).

Hier die neusten Entwicklungen in chronologischer Reihenfolge:

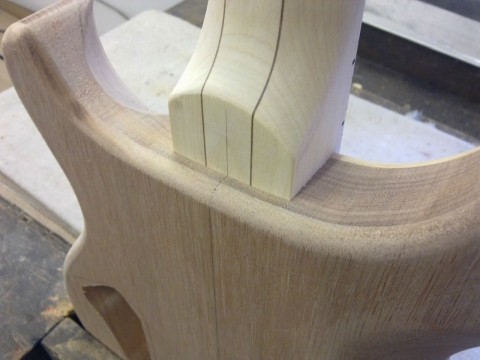

- Einfräsen der Halstasche / und dann auf die endgültige Tiefe

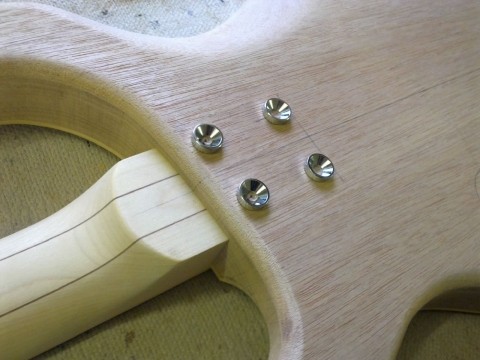

- Anzeichnen der Position der Halspitten

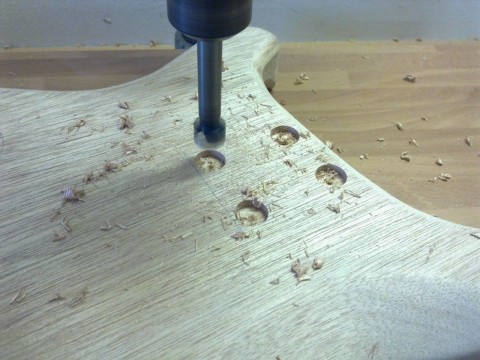

- Durchführen der Bohrungen für die Halspitten

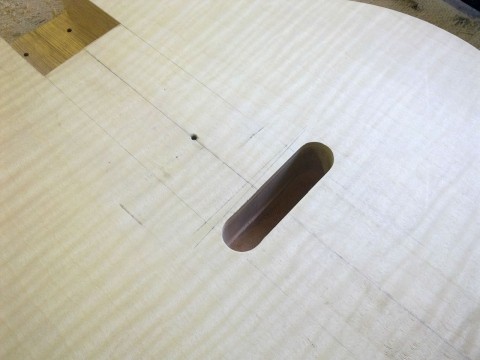

- Oberseitiges Ausfräsen des Auschnitts für den Stahlblock des Tremolos

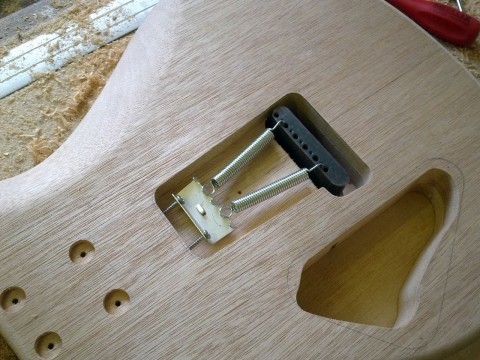

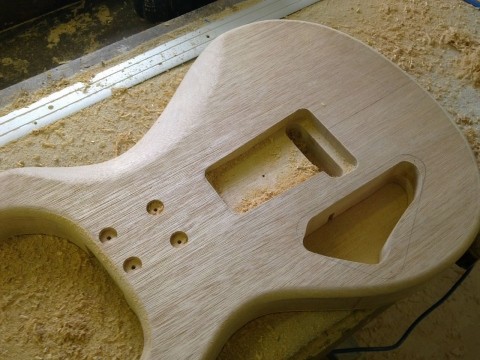

- Rückseitige Ausfräsung der Tremolokammer

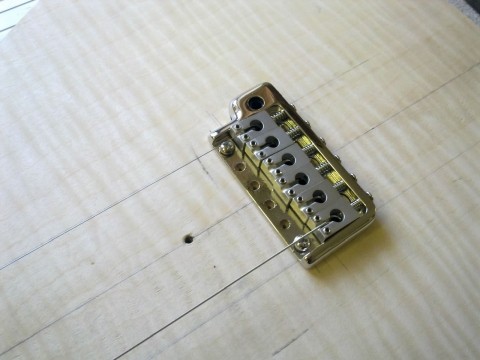

- testweise Einbau des Tremolos, um die genaue Position der Lagerschrauben und den Saitenverlauf zu haben

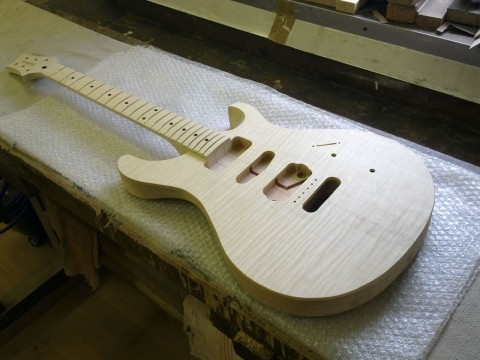

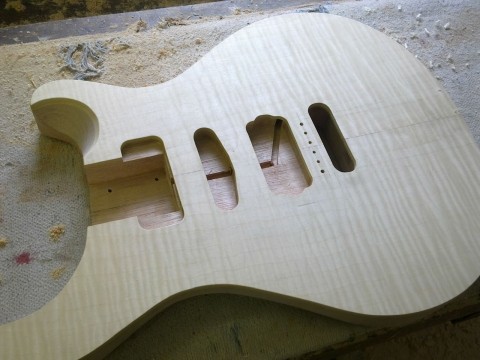

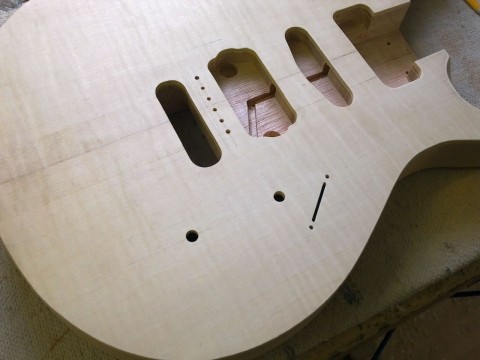

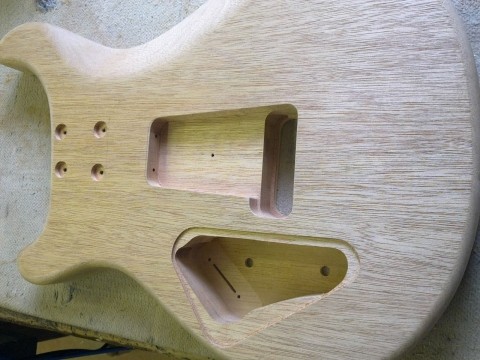

- Ausfräsen der Pickupkammern

- Positionieren und einarbeiten der Positionen für die Potis und den 5-fach Switch (etwas ungewöhnlich, aber auf meinen persönlichen Willen so durchgeführt)

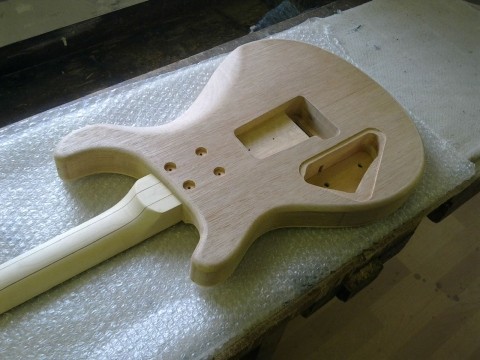

- Fräsung für den E-Fach Deckel.


Damit sind die groben Holzarbeiten erst mal größtenteils abgeschlossen und ich verabschiede mich bis zum nächsten mal.


Mit freundlichen Grüßen,

WüPi



P.S.: Bilder gibt's heut wegen der Menge wieder in zwei Schichten ...


Teil 1:


attachment.php
attachment.php
attachment.php
attachment.php
attachment.php
attachment.php
attachment.php
attachment.php



Anhänge

  • CTNPSC39.jpg
    36,2 KB · Aufrufe: 1.883
  • CTNPSC40.jpg
    33,2 KB · Aufrufe: 1.850
  • CTNPSC41.jpg
    40,5 KB · Aufrufe: 1.867
  • CTNPSC42.jpg
    47,4 KB · Aufrufe: 1.851
  • CTNPSC43.jpg
    29,7 KB · Aufrufe: 1.875
  • CTNPSC44.jpg
    33,9 KB · Aufrufe: 1.857
  • CTNPSC45.jpg
    51,7 KB · Aufrufe: 1.846
  • CTNPSC46.jpg
    57 KB · Aufrufe: 1.857
Und Teil 2:

attachment.php
attachment.php
attachment.php
attachment.php
attachment.php



Anhänge

  • CTNPSC47.jpg
    41,3 KB · Aufrufe: 1.835
  • CTNPSC48.jpg
    31,8 KB · Aufrufe: 1.852
  • CTNPSC49.jpg
    48,7 KB · Aufrufe: 1.851
  • CTNPSC50.jpg
    43,9 KB · Aufrufe: 1.845
  • CTNPSC51.jpg
    44,2 KB · Aufrufe: 1.843
wie hammer geil, bitte weiter so !
die klampfe sieht jetzt schon traumhaft aus. sehr schöner korpus und hals. die damen und herren von einem etwas größeren amerikanischen Unternehmen können sich ne scheibe abschneiden ;)
die hompage und die bilder sprechen wirklich für die handwerkskunst des bauers.

Hammer die Bilder ;) sieht richtig gut aus die Klampfe,ich denke daran wirst du dein ganzes Leben dran Spaß haben und diese Pickup Kombi ist auch sehr interessant..

Darauf hab ich gewartet :great::great: Spitzen Thema und wirklich super Dokumentation! Ich liebäugel auch schon was länger mit einer Scheithauer Tele.. Hat jemand schonmal ein Modell aus Herr Scheithauers Serienanfertigung in der Hand gehabt, sofern die schon existiert?
Bin gespannt, wie es weitergeht bei Deinem Schmuckstück...

Schau doch mal hier. Vielleicht wäre die ja was. Ansonsten für Spezialwünsche einfach Ronny anmailen :great:

http://kleinanzeigen.ebay.de/anzeig...auer-groundsound,-handmade-in-germany/9987573

Mfg, WüPi

Watt ein lecker Instrument! :great:

Teil 8: Lackierung & Beize I.:

Hallo werte Interessierte,

so, langsam geht meine Custom Anfertigung bei Herrn Scheithauer auf die Zielgerade. Aber seht selbst ...

Auf den Bilder ist laut Auskunft des Meisters nun Folgendes zu sehen:

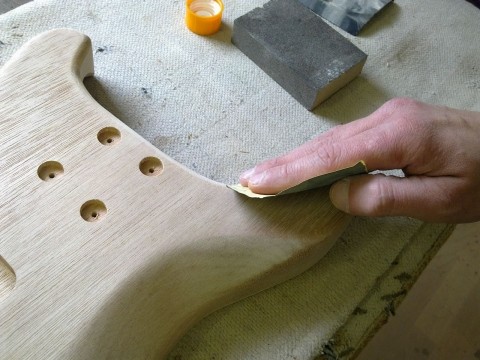

- Feinschliff von Hals und Korpus in zeitaufwändiger Handarbeit.

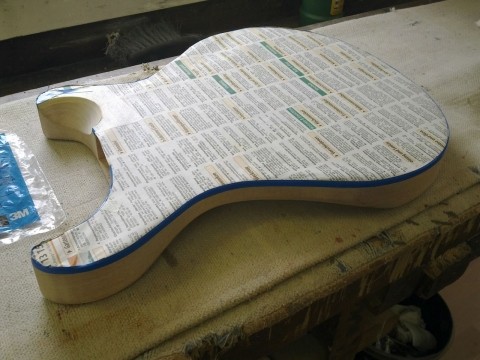

- Abkleben der Decke.

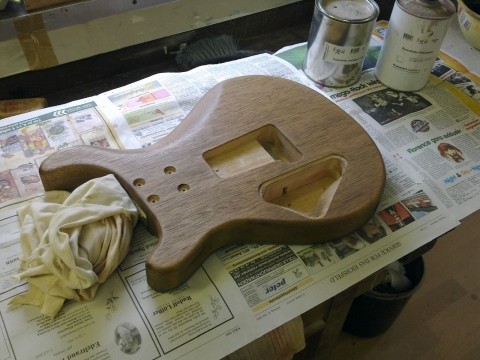

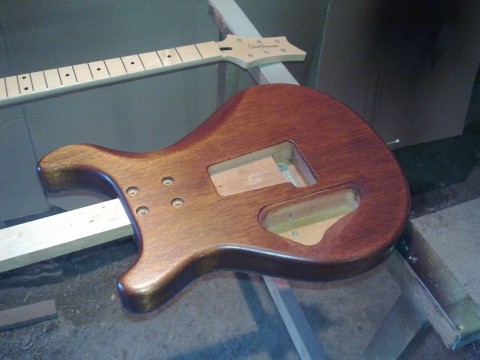

- Füllen der groben Poren mit einem mittleren Mahagoni-Farbton und Hammerl Füllerpaste.
- Anfertigen von Beizproben für die Decke.

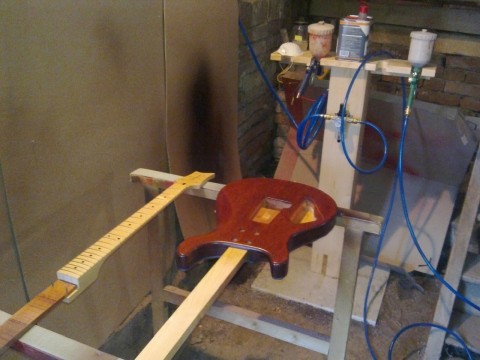

- Grundieren von geschliffenem Hals und Korpus mit leicht abgetöntem Lack.

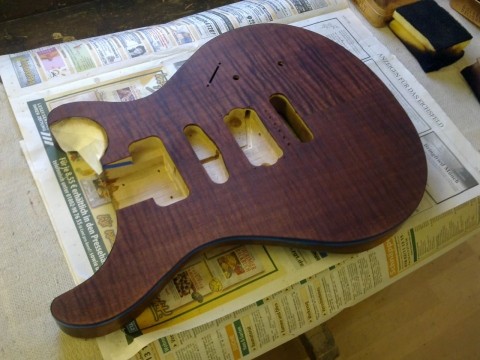

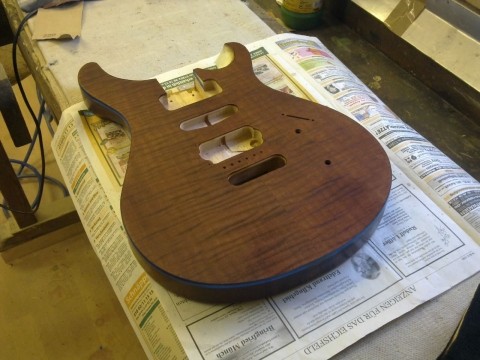

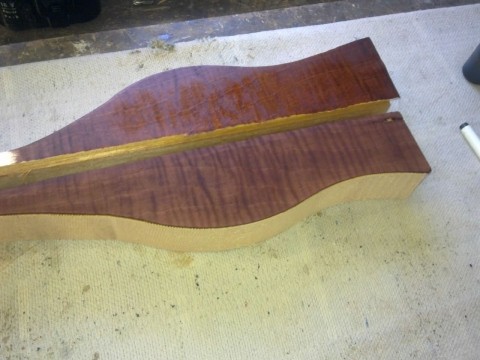

- erneutes Abkleben des Randes und Beizen der Decke.

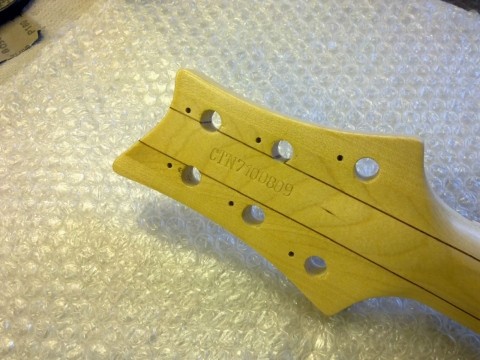

- Einstanzen der Seriennummer (meine Initialen und Fertigungszeitraum).

Als nächstes folgt dann die komplette Endlackierung, mit Zwischenschliff usw. und dann geht´s schon bald mit der Bundbearbeitung weiter.

Alles Weitere in Kürze ...

Es freut mich übrigens zu hören, dass sehr viele Leser anscheinend auf meinen Bericht hin mit Scheithauer Kontakt aufgenommen haben, denn ich finde Handarbeit von heimischen Gitarrenbauern gehört auf jeden Fall unterstützt !!!! Problematisch nur für mich, dass ich bei meiner nächste Klampfe von Scheithauer dann wahrscheinlich zwei Jahre Wartezeit in Kauf nehmen muss.

So, nun die Bilder (Teil 1)


Einen schönen Tag noch,

WüPi


attachment.php
attachment.php
attachment.php
attachment.php
attachment.php





Anhänge

  • CTNPSC52.jpg
    49,8 KB · Aufrufe: 1.909
  • CTNPSC53.jpg
    48,5 KB · Aufrufe: 1.936
  • CTNPSC54.jpg
    50,7 KB · Aufrufe: 1.928
  • CTNPSC55.jpg
    42,1 KB · Aufrufe: 1.912
  • CTNPSC56.jpg
    41,4 KB · Aufrufe: 1.885
Bilder Teil 2

attachment.php
attachment.php
attachment.php
attachment.php


Anhänge

  • CTNPSC57.jpg
    38,4 KB · Aufrufe: 1.897
  • CTNPSC58.jpg
    47,9 KB · Aufrufe: 1.909
  • CTNPSC59.jpg
    48,8 KB · Aufrufe: 1.897
  • CTNPSC60.jpg
    50,3 KB · Aufrufe: 1.918
:hail::great:
Sorry, mehr fällt mir spontan nicht ein.

Gruß TOM

Endlich habe ich auch mal ein "Manko" entdeckt! Die Bohrung für die A-Saiten Mechanik hätte er lieber etwas höher legen sollen, so das der Mahagonistreifen nicht angebohrt wäre. Aber das ist Erbsenzählerei und hätte eine vorherige leichte Anpassung des Kopfprofils vorausgesetzt. ;)
Ansonsten bin ich nach wie vor schwer begeistert! :great:

@Wüstenpinguin: Sag bescheid wenn die Gitarre fertig ist ...dann kann ich dir meine Adresse schicken, dass die Gitarre auch nachhause findet:D

Ne Scherz bei Seite, .... sieht echt richtig gut aus...:great:

abonier!

En Kumpel von mir baut auch grad ne gitte (Les Paul)

Würde auch gern wissen was sowas kostet??????:gruebel:

Teil 9: Lackierung und Bünde:

Hallo Leute,

so hier kurz mal wieder die neusten Entwicklungen zum Fortschritt meiner Scheithauer Private Singular Custom.

Folgendes ist auf der Vielzahl von Bildern zu erkennen (wieder in zwei Teilen wegen der Vielzahl):

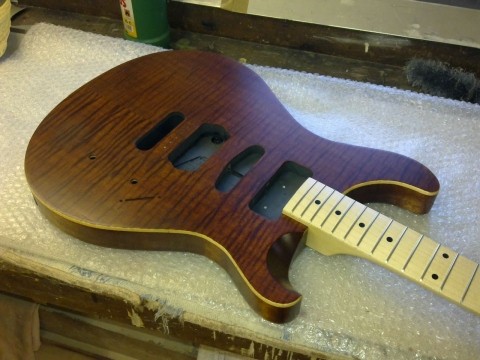

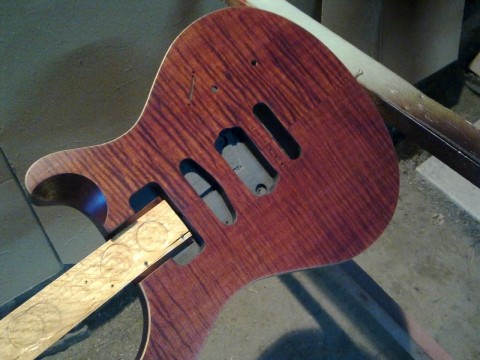

- Fertigstellung der Lackierung des Korpus

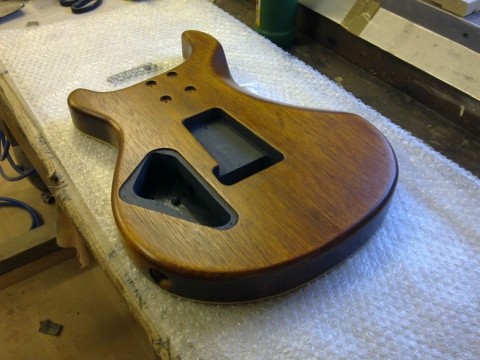

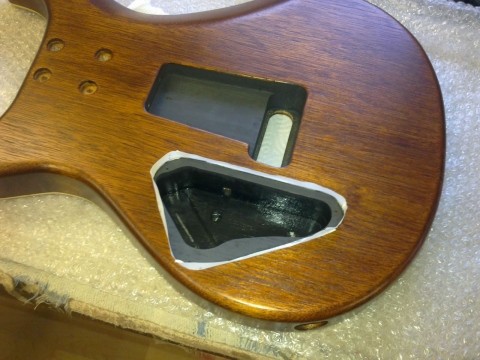

- Behandeln der E-Fächer und Pickupkammern mit Graphitlack

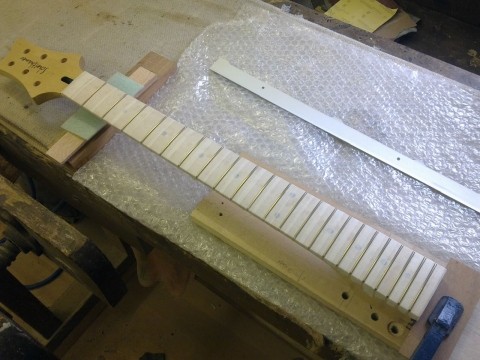

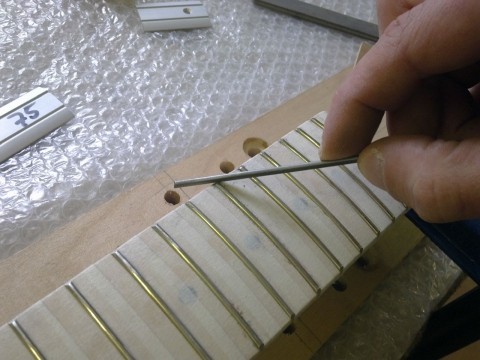

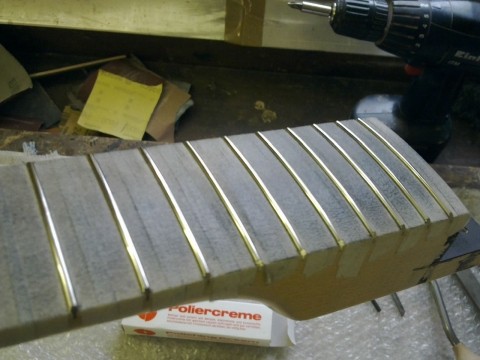

- Abkleben des Griffbrettes für die umfangreichen Bundarbeiten

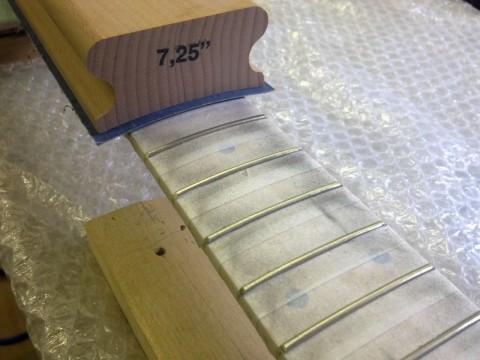

- Abrichten der Bünde wieder mit Radiusschleifklotz und feinem Metallschleifpapier

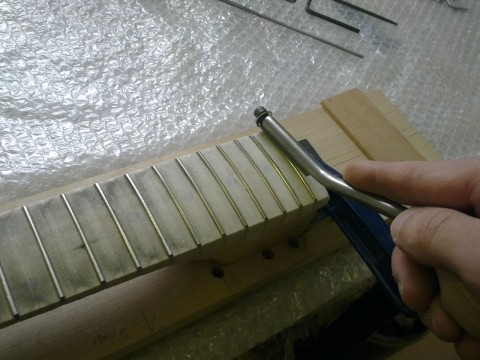

- Verrunden der Bundoberkanten und Bundenden

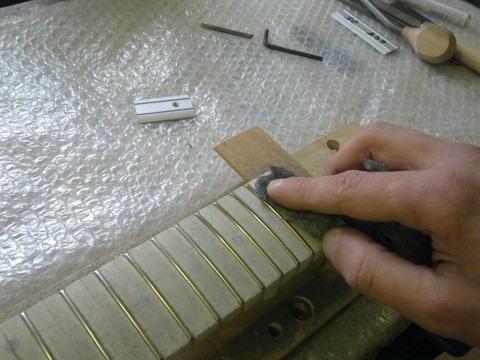

- Vorpolieren der Bünde mit Stahlwolle

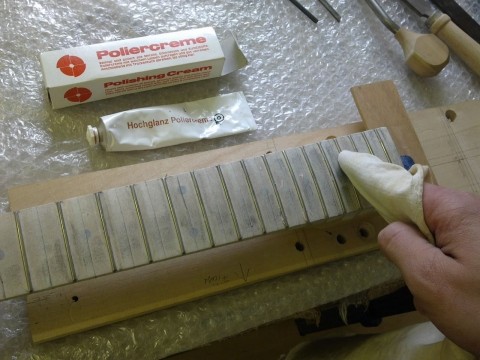

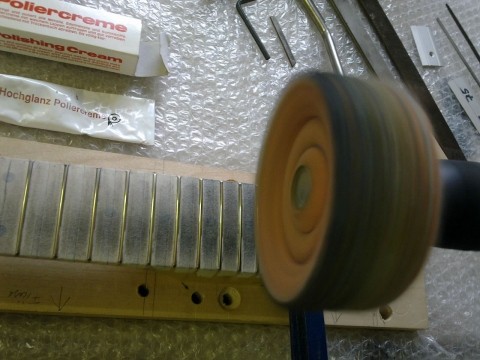

- Hochglanzpolitur mit Poliercreme und Polierscheibe

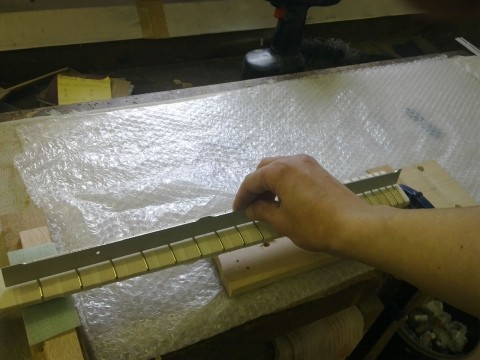

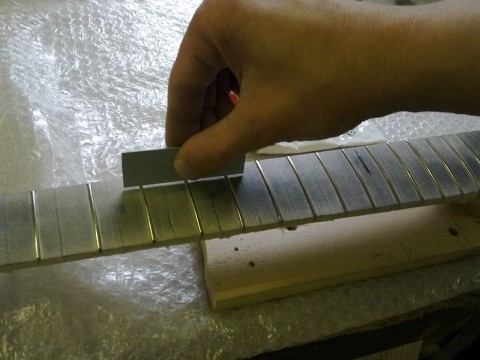

- Überprüfung der Bundhöhen

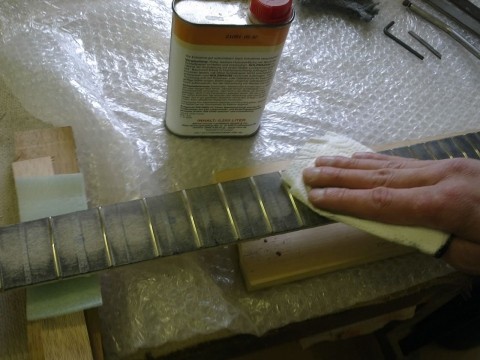

- Behandeln der Bünde mit feinem Wachs

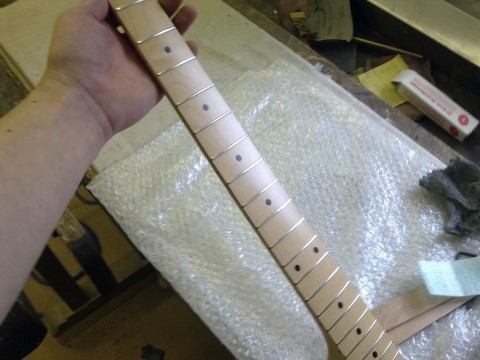

- Entfernen des Klebebandes und Säubern des ganzen Halses

Die letzten Bauabschnitte stellen jetzt der Zusammenbau, die Elektrik und die finalen Einstellungen dar. Dazu mehr beim nächsten mal.

Ich muss Ronny Scheithauer ja mal an dieser Stelle ein riesiges Lob aussprechen; diesmal nicht nur für seinen Gitarrenbaufähigkeiten, sondern für die zusätzliche Arbeit mir jede Woche (oder öfter) die neusten Arbeitsschritte zu mailen und auch zu erklären, was da wirklich gerade gemacht wird. Außerdem halte ich es nicht für Standard, bis zu dieser Stelle schon über 70 (in Worten: Siebzig) Fotos angefertigt und mir geschickt zu haben.

Absolut vorbildlich in jeder Hinsicht.


Einen schönen Tag noch,

WüPi



Bilder Teil 1:

attachment.php
attachment.php
attachment.php
attachment.php
attachment.php
attachment.php
attachment.php
attachment.php


Anhänge

  • CTNPSC61.jpg
    46,1 KB · Aufrufe: 1.759
  • CTNPSC62.jpg
    49,2 KB · Aufrufe: 1.752
  • CTNPSC63.jpg
    48,4 KB · Aufrufe: 1.757
  • CTNPSC64.jpg
    48 KB · Aufrufe: 1.787
  • CTNPSC65.jpg
    49,6 KB · Aufrufe: 1.751
  • CTNPSC66.jpg
    42,3 KB · Aufrufe: 1.754
  • CTNPSC67.jpg
    42,7 KB · Aufrufe: 1.761
  • CTNPSC68.jpg
    46,8 KB · Aufrufe: 1.761
Bilder Teil 2:

attachment.php
attachment.php
attachment.php
attachment.php
attachment.php
attachment.php
attachment.php
attachment.php


Anhänge

  • CTNPSC69.jpg
    45,8 KB · Aufrufe: 1.740
  • CTNPSC70.jpg
    51,2 KB · Aufrufe: 1.736
  • CTNPSC71.jpg
    48,5 KB · Aufrufe: 1.739
  • CTNPSC72.jpg
    45,6 KB · Aufrufe: 1.742
  • CTNPSC73.jpg
    41,4 KB · Aufrufe: 1.740
  • CTNPSC74.jpg
    41 KB · Aufrufe: 1.720
  • CTNPSC75.jpg
    44,2 KB · Aufrufe: 1.753
  • CTNPSC76.jpg
    43,3 KB · Aufrufe: 1.741
