Ich habe mal vorsichtshalber eins bestellt. Soll noch vor Weihnachten hier sein. Muss ich halt noch ein paar Schablonen mehr machen. Danke erst mal für Deinen Hinweis. Mit dem Griffbrett bin ich auch noch nicht fertig. Ist mehr so ein iterativer Prozess



[galaxis]

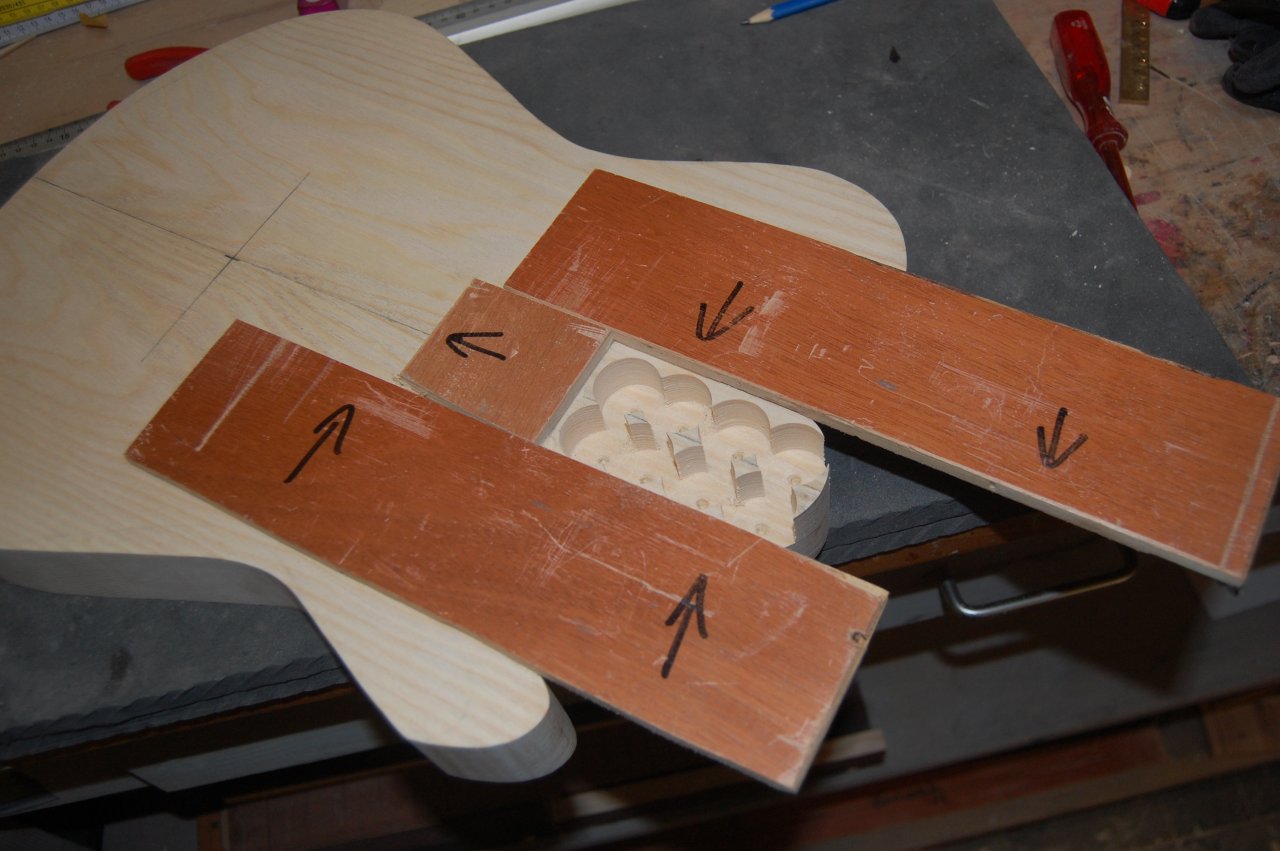

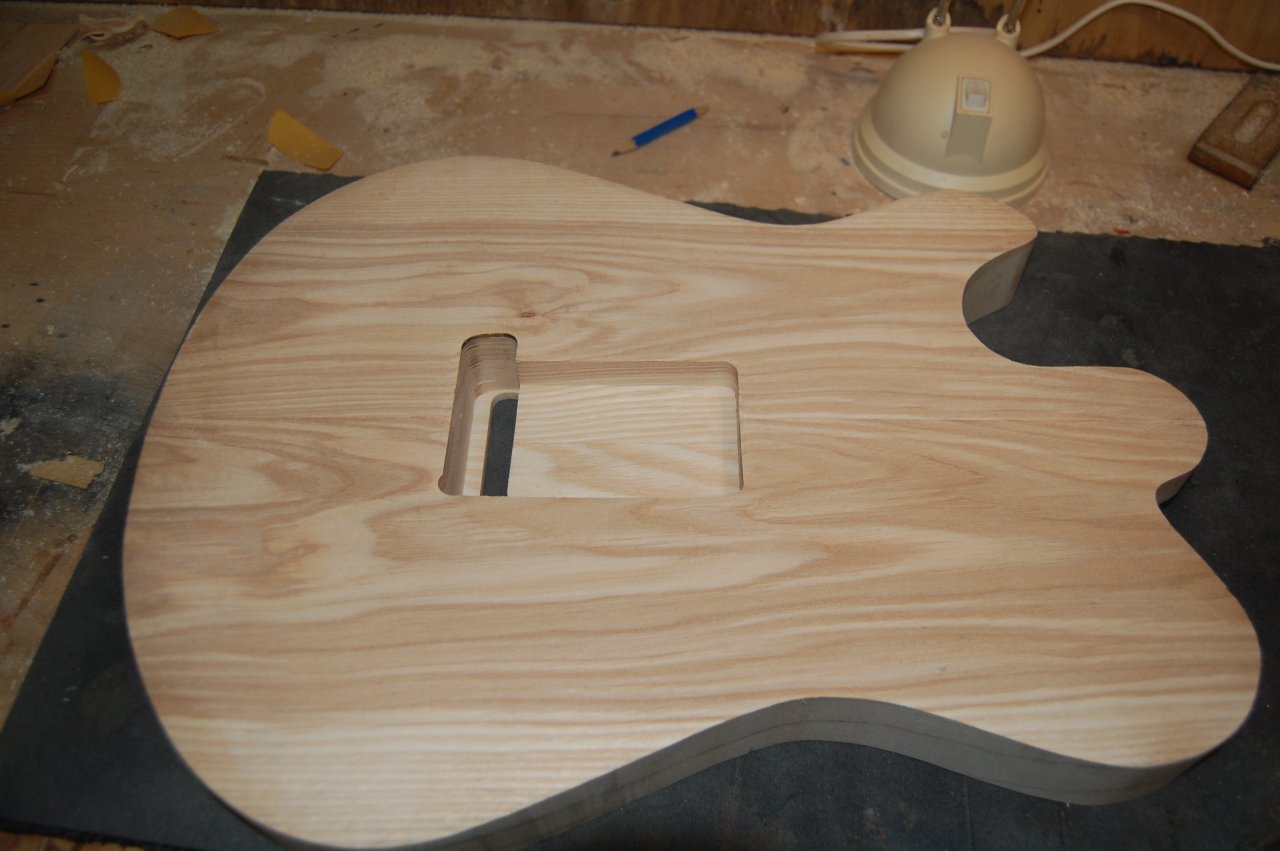

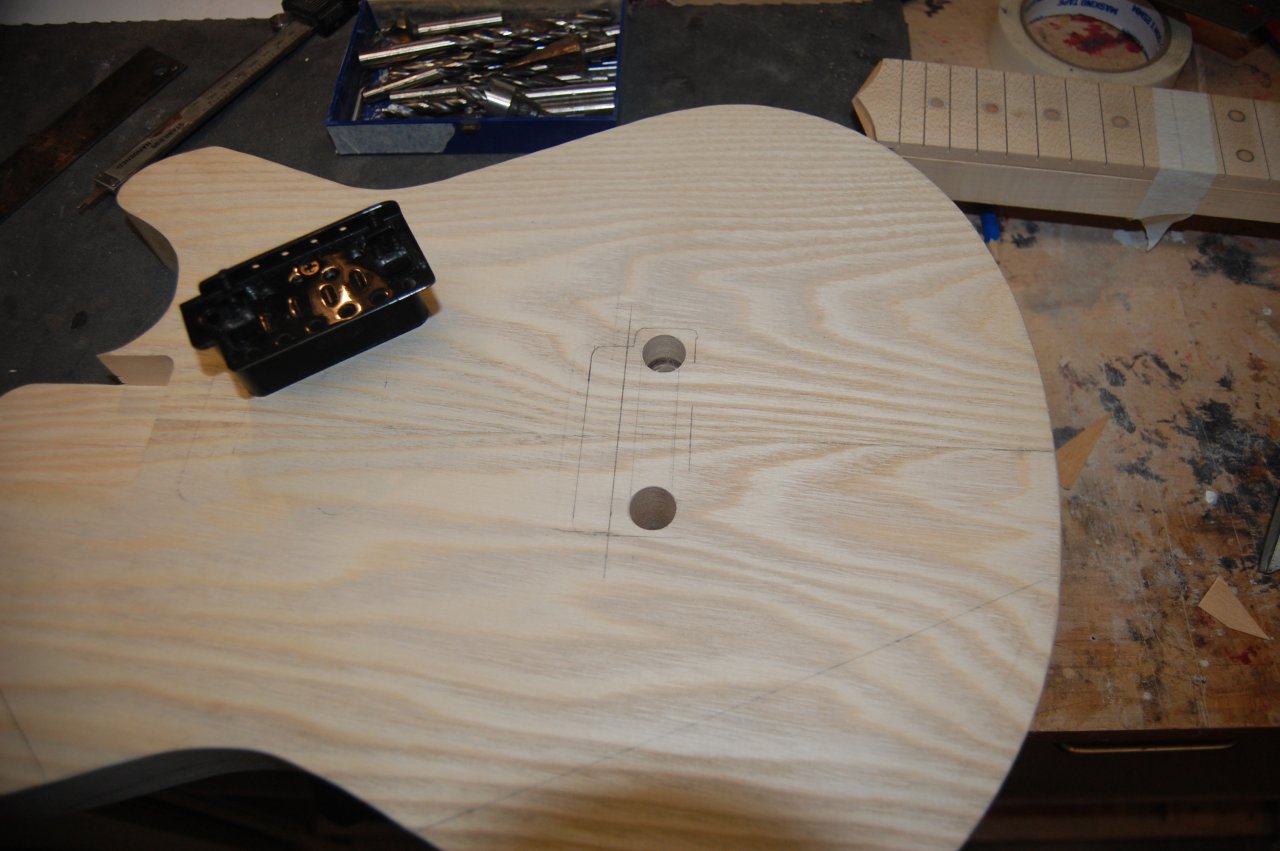

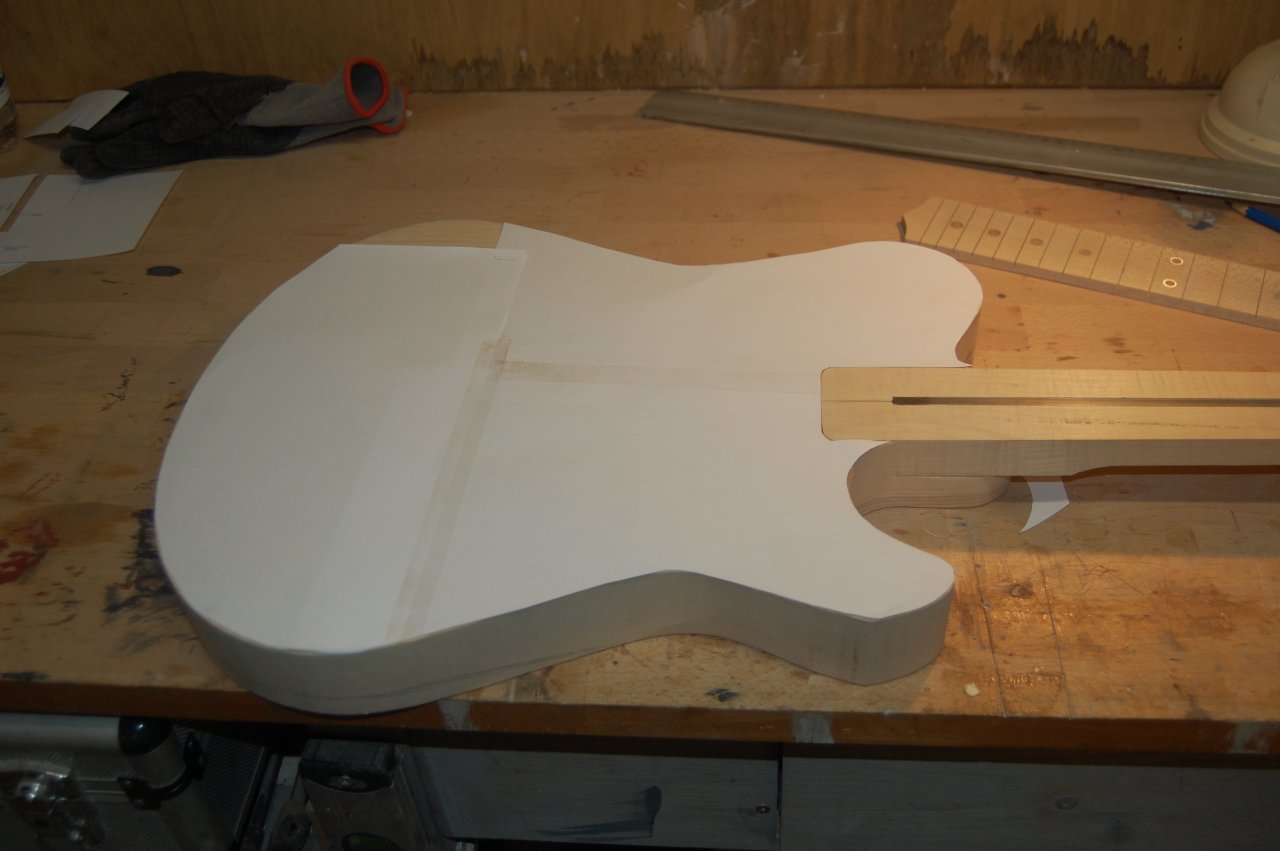

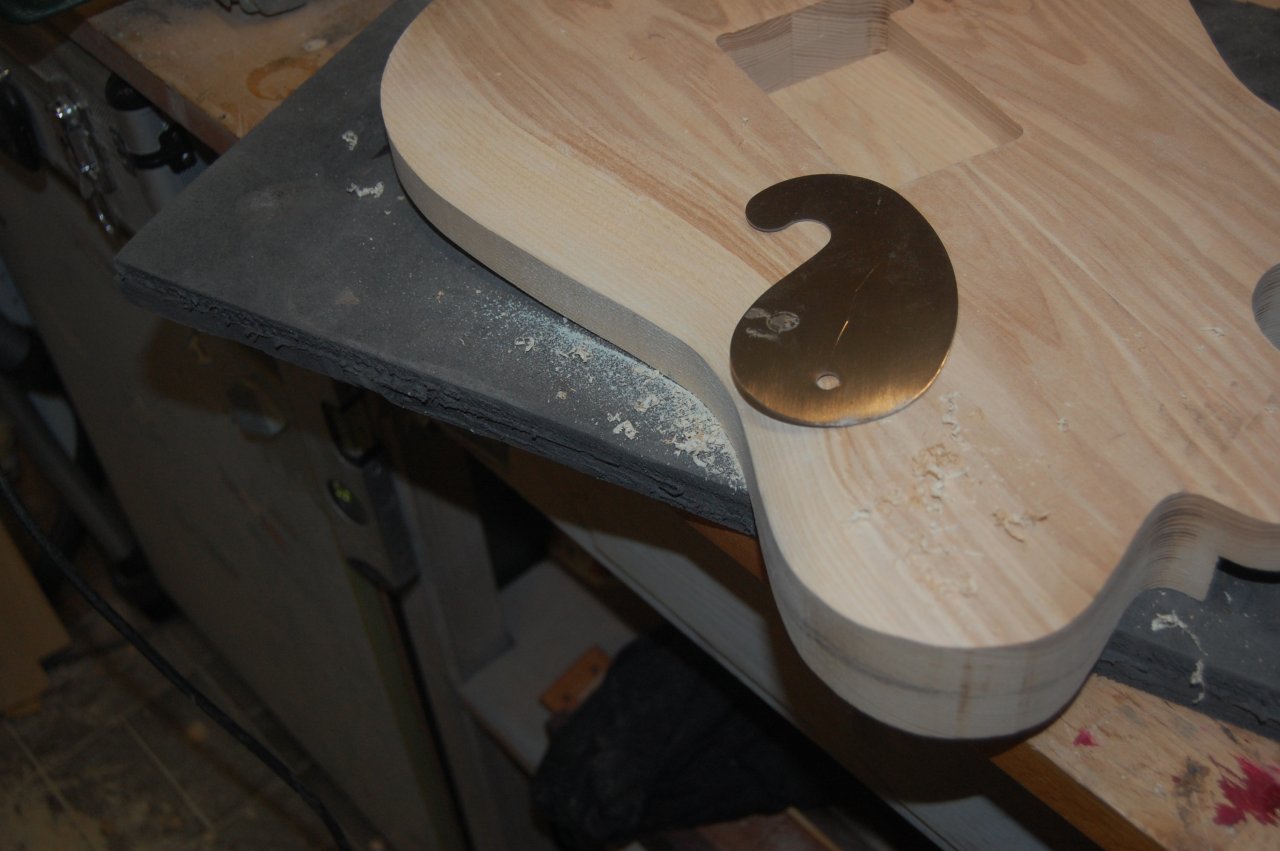

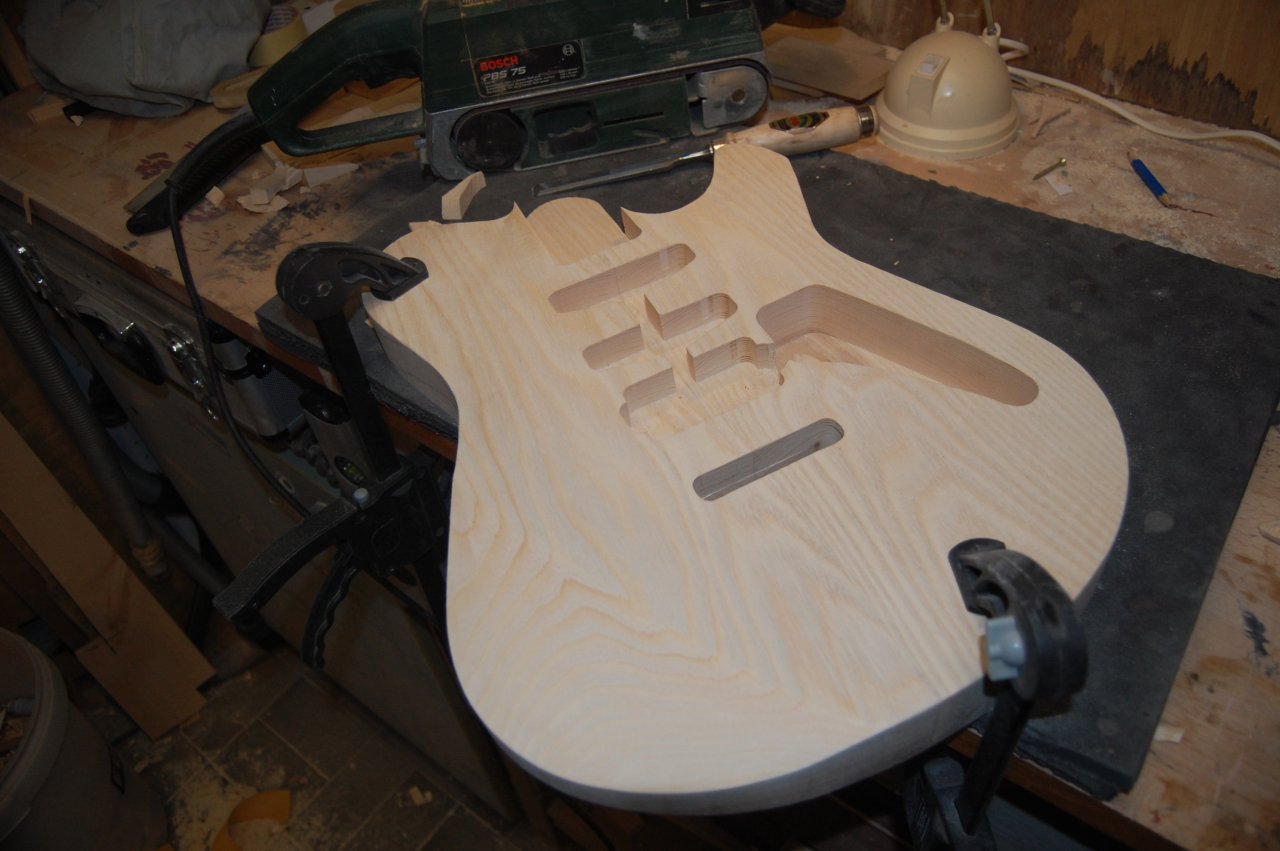

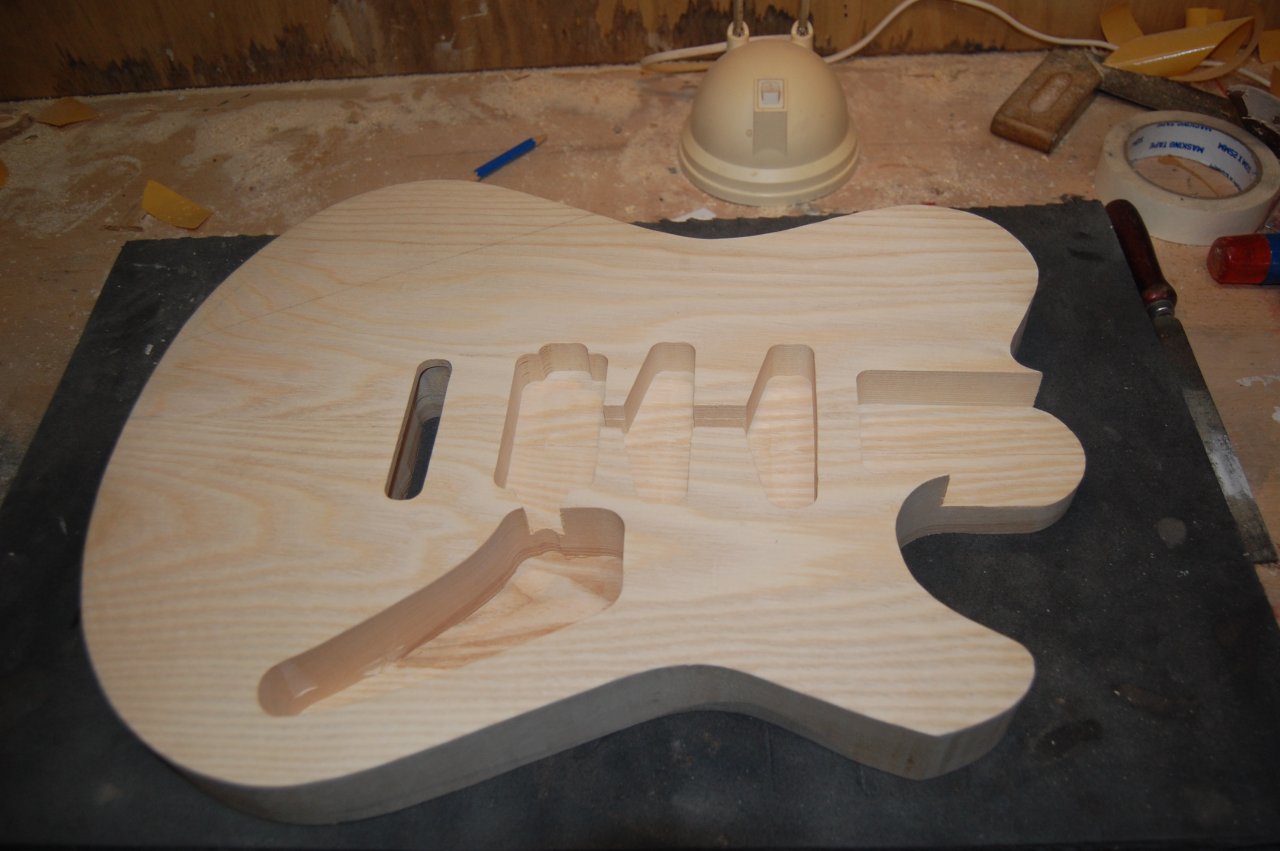

Heute Body bearbeiten. Halstasche fräsen usw.

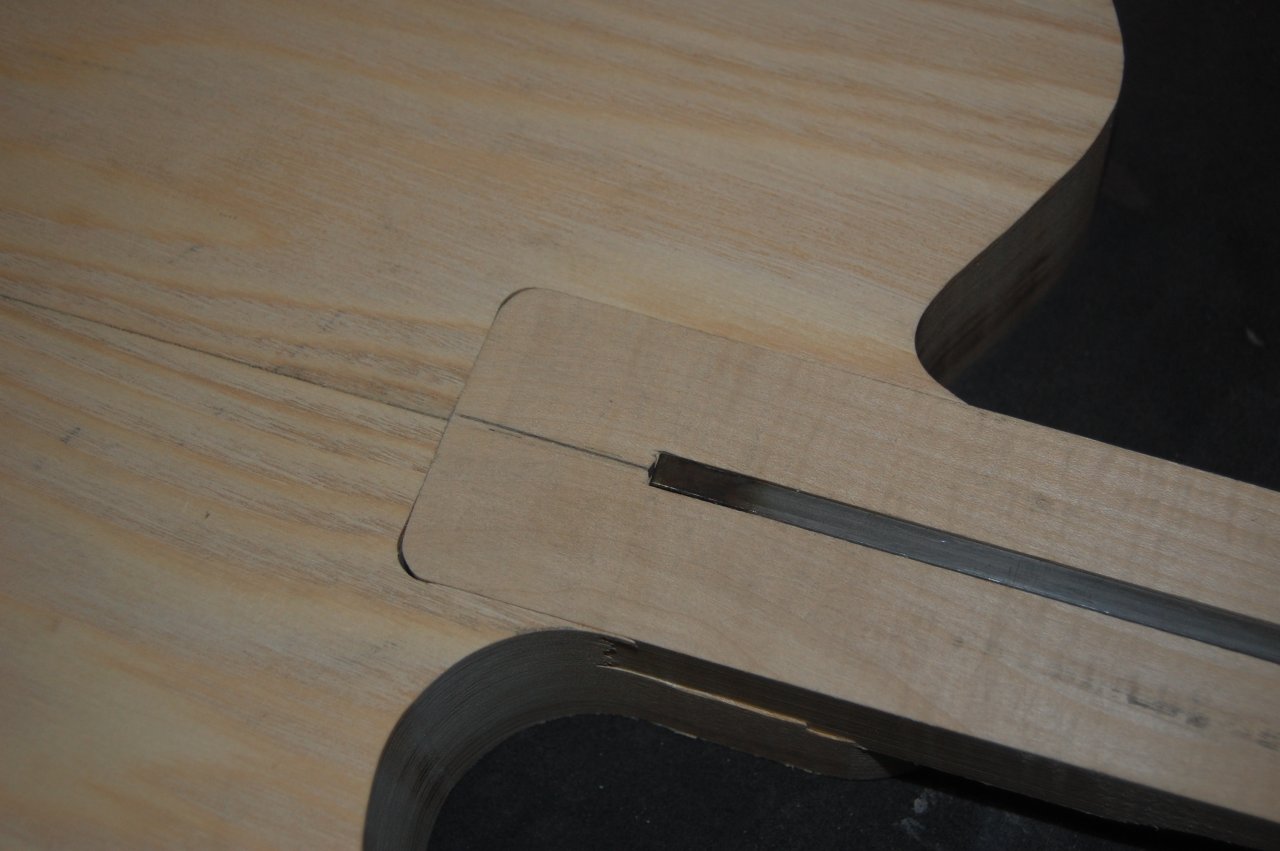

muss unten noch etwas beigeschliffen werden... Der Rest passt aber.

Griffbrett bleibt so wie es ist. Ich hatte erst noch überlegt eins mit schwarzen Dots zu bauen, aber das passt so schon.

So könnte es aussehen. Ich habe hier noch splittbare Minihumbucker liegen. Ist aber auch noch nicht zu Ende gedacht. Muss mal sehen/hören und können ja auch jederzeit gegen reine SC getauscht werden.

to be continued........



[Gitarrensammler]

Ich bewundere wieder mal deine technischen Fähigkeiten. Hochachtung - das könnte ich nie!

Alleine die Inlays mit Metallhülse und Ahorninlay sind ja schon toll.

Auch wenn das wenig bis nichts von Stratocaster für mich hat, gefällt mir das eigenständige Ergebnis bisher!

btw ... ich würde echte Singlecoils vorziehen. Liegt vielleicht auch daran, dass ich die Optik dieser Klingen nicht mag. Einzelne Magneten sind mir lieber.



[galaxis]

@fly me to the moon
Danke für den netten Kommentar und das Gebäck, letzteres passt ja gut zur Weihanchtszeit. Was gar nicht zur Weihnachtszeit passt ist Covid. Dank dessen entfällt das übliche Familientreffen am 4. Advent. Meine Frau ist joggen, dann kann ich auch in den Keller wackeln und ein wenig zeichnen. Auf MTB fahren habe ich jetzt auch kein Bock.

Die Frage ist wie baue ich die Pickups ein. Mit Rahmen oder Pickguard. Da ich mich entschlossen habe an der Brücke einen splittbaren HB einzubauen entfallen die Rahmen m.M. nach aus optischen Gründen.

Nach einigen Blättern Papier ist dann folgendes entstanden....

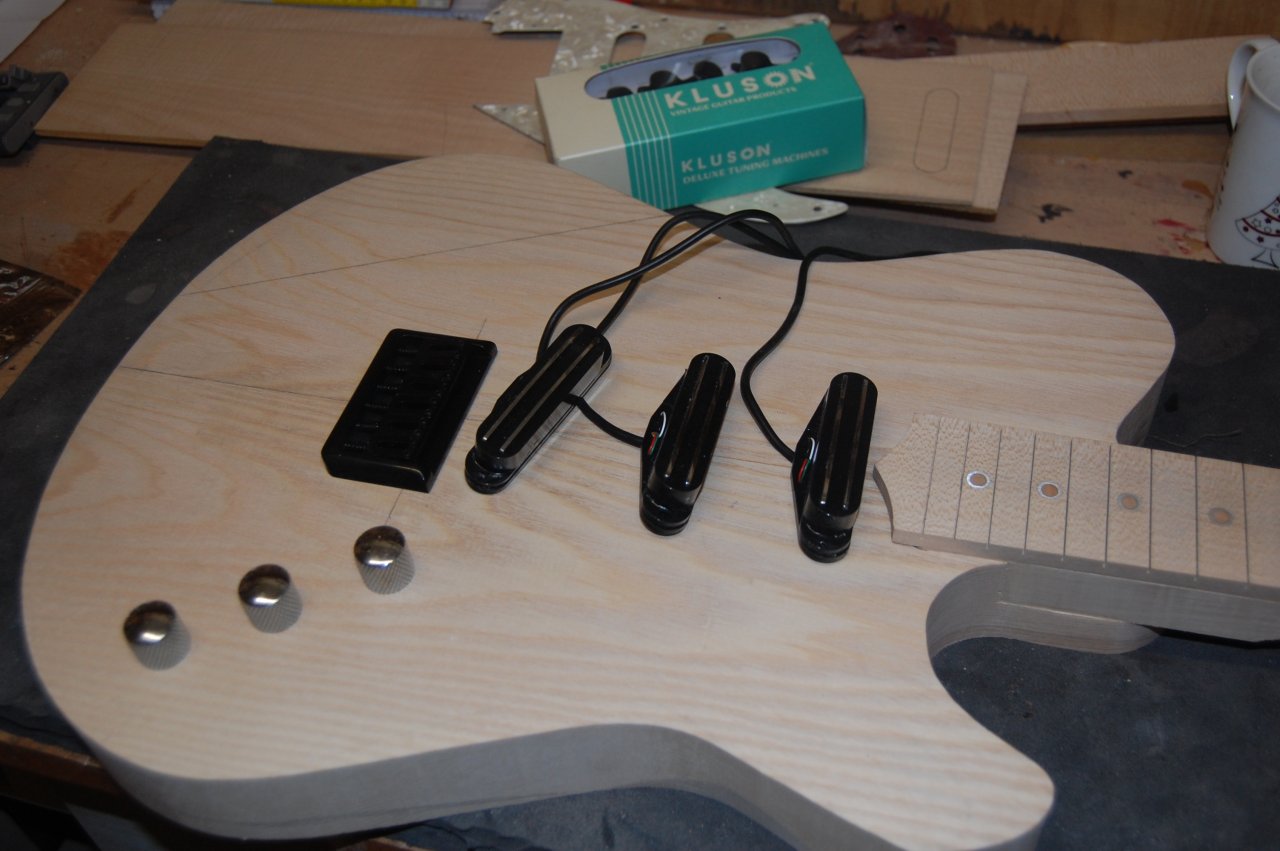

und so sieht das dann ungefähr mit der hardware aus. An der Brücke kommt ein normaler Humbucker rein, der aber splittbar ist. Und die anderen Pu´s werden normale SC die ich aber noch bestellen muss. Das ganze soll mit
einem Megaswitch M verschaltet werden. Muss mal schauen was da möglich ist. Wenn das Splitting nicht abbildbar ist wird ein Push/pull Poti verbaut. Am Dienstag soll das Tremelo geliefert werden.

to be continued.......



[FerdinandB]

Ahhh schöner Abschluss für dein Griffbrett ... Kommt mir bekannt vor ;-)



[Frittentheke]

Denk dran, dass da auch noch eine schöne Decke drauf muss.



[Cantetinza]

Bin mal wieder gespannt was du da wieder zauberst.
Ich wollt schon mal schreiben, ob das untere Hörnchen so eckig bleibt, aber als ich das Pickguard gesehen habe, war mir klar. Das ist Absicht.
Strattechnisch werden ja dann die Ecken nur schön gerundet ?
Ich muß auch zugeben, das diese Gitarre mir auch eher nach Tele aussieht. Verzeih mir.
Eine kleine Andeutung eines oberen Hörnchens wäre da schon eher in der Richtung.
ABER es geht ja nur um den Stratsound.

MAch weiter so. Mein großer Meister.
Bin ja auf die FArbe gespannt.



[helferlain]

Schönes Projekt! Falls die Gestaltung des Pcuikguard noch nicht abgeschlossen ist, ich hatte mal ein ähnliches Projekt, bei dem ich möglichst wenig Holz verdecken wollte. Lösung waren mini PU Halterungen, die bündig in die Oberfläche eingelassen wurden:

https://www.musiker-board.de/thread...en-gitarrendesigns.508192/page-2#post-8530216

Das hat sich auch bei den Folgegitarren bewährt. Bei den hier gezeigten Fertigkeiten traue ich dir so was in der Art durchaus zu. Viel Erfolg!



[galaxis]

Denk dran, dass da auch noch eine schöne Decke drauf muss.

Mist, das habe ich doch glatt vergessen

Ich muß auch zugeben, das diese Gitarre mir auch eher nach Tele aussieht. Verzeih mir.

Wie schon geschrieben, kommt es mir nur auf den Klang einer Strat an, nicht auf die Form einer Strat die mir nebenbei bemerkt auch nicht sonderlich zusagt.

Lösung waren mini PU Halterungen, die bündig in die Oberfläche eingelassen wurden:

Darüber hatte ich auch nachgedacht aber dann anders entschieden und das Holz bleibt trotzdem erhalten.


_____________________________________________________________________________________________________________________________

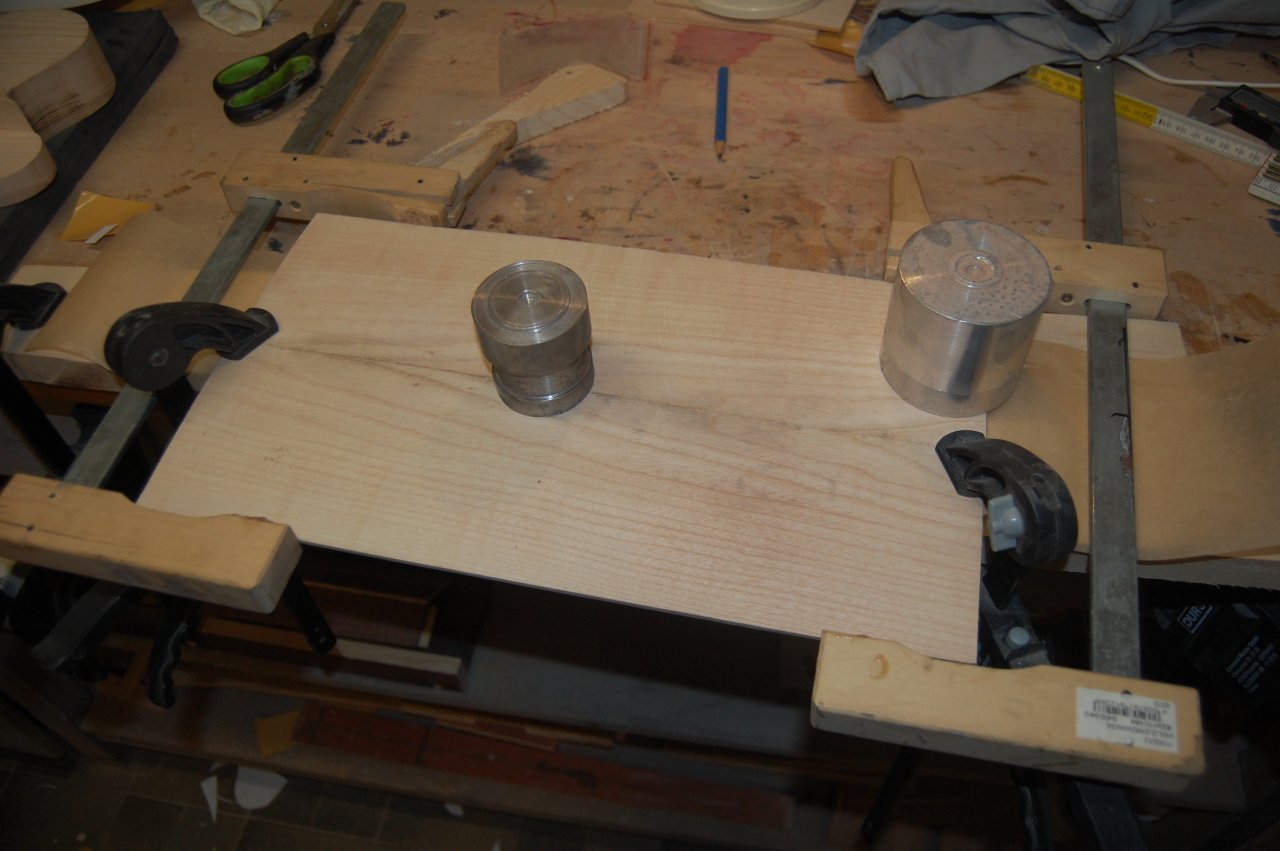

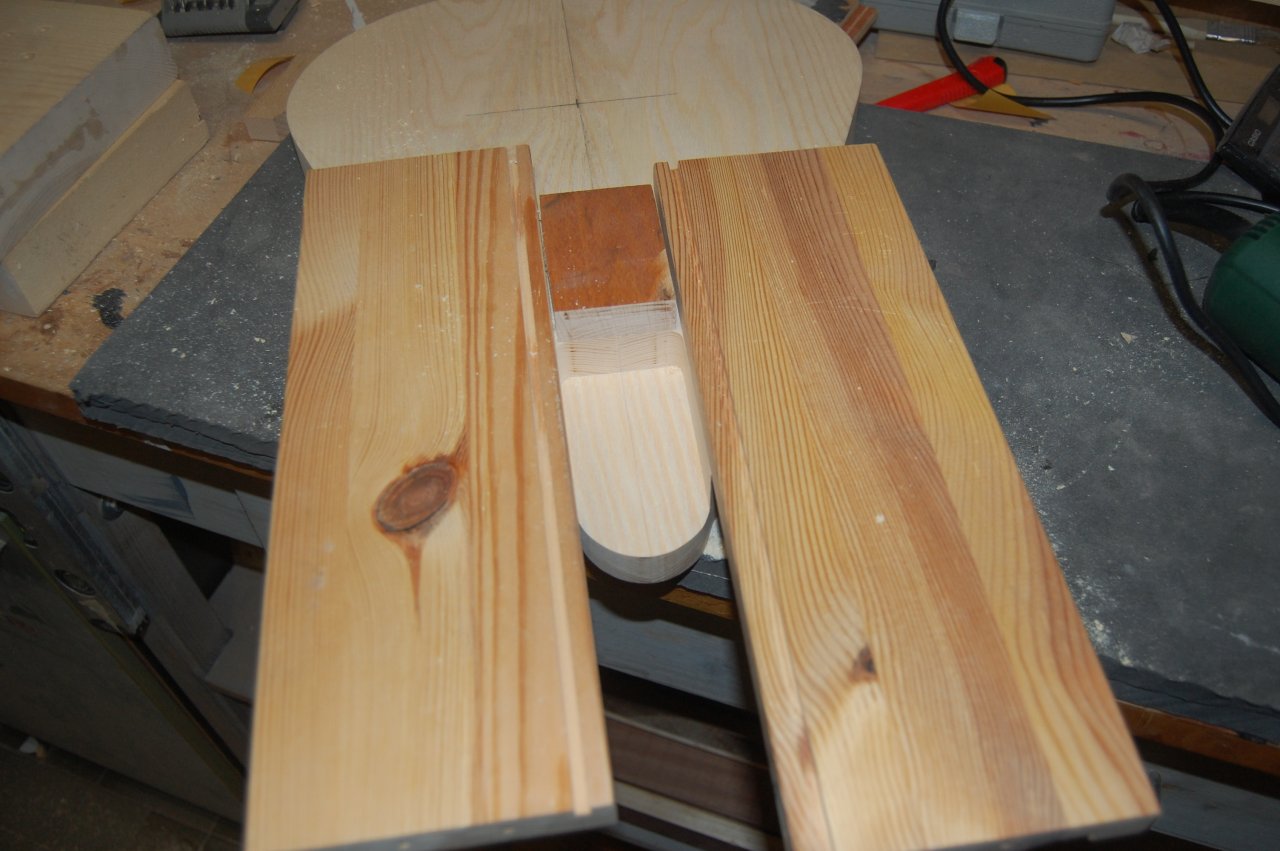

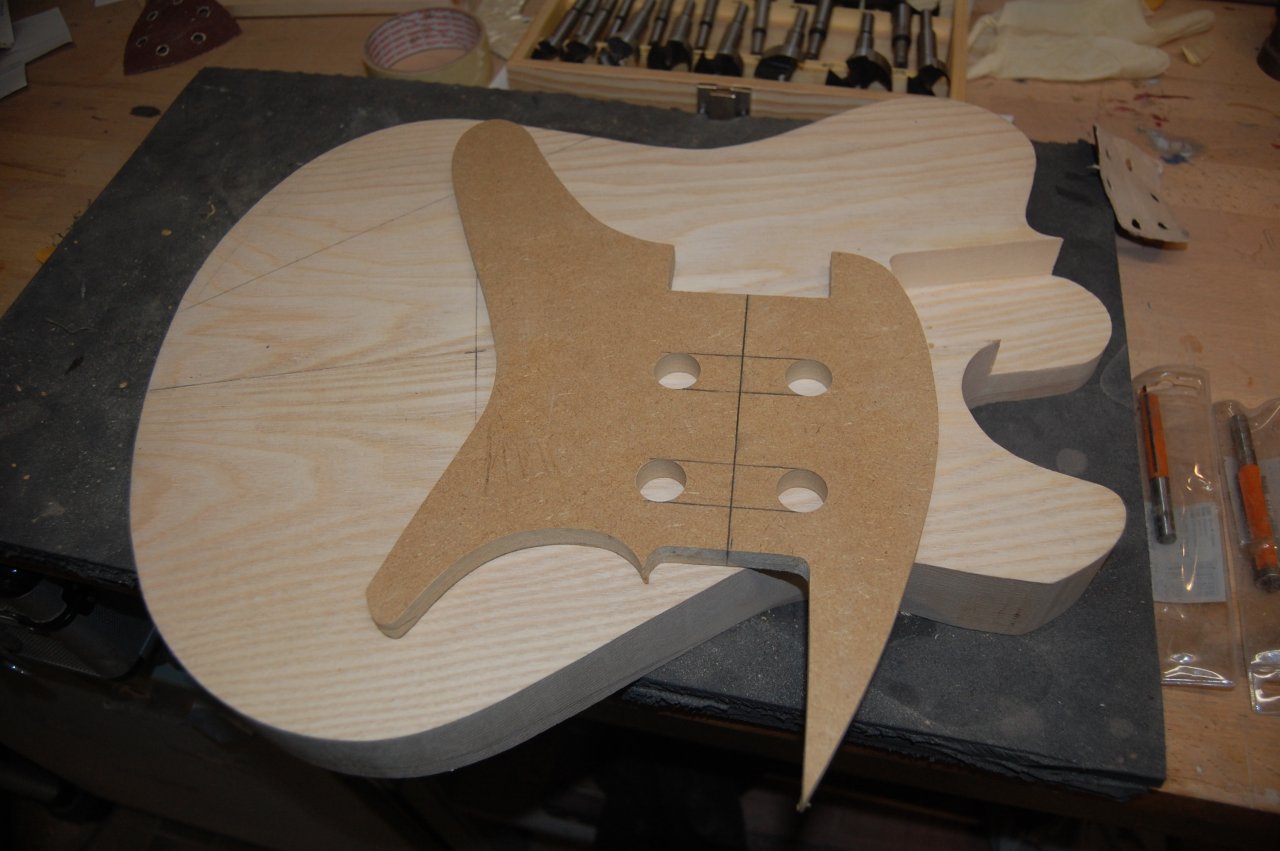

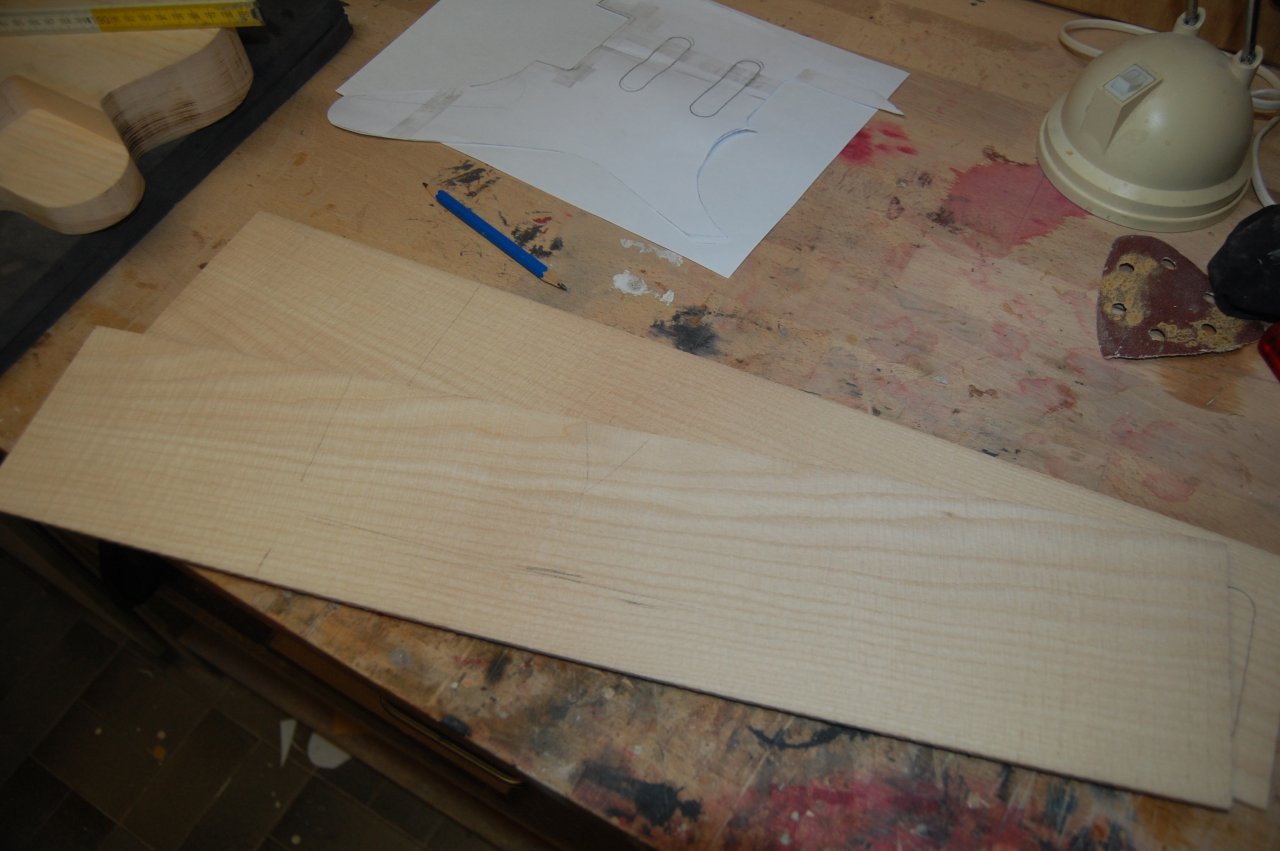

So geht weiter. Heute Pickguard bauen. Eschebrett bookmatched aufsägen, planfräsen und verleimen.

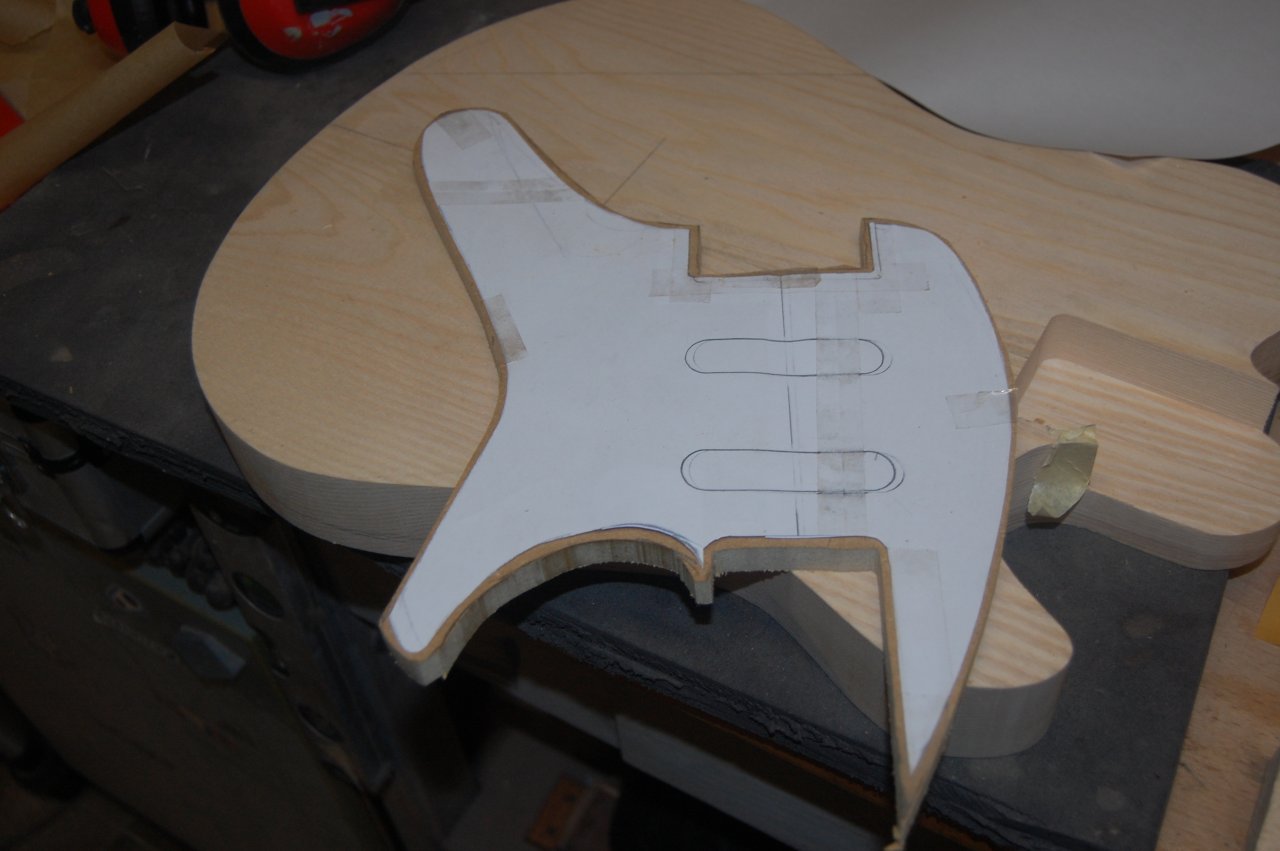

Fräseschablone anfertigen

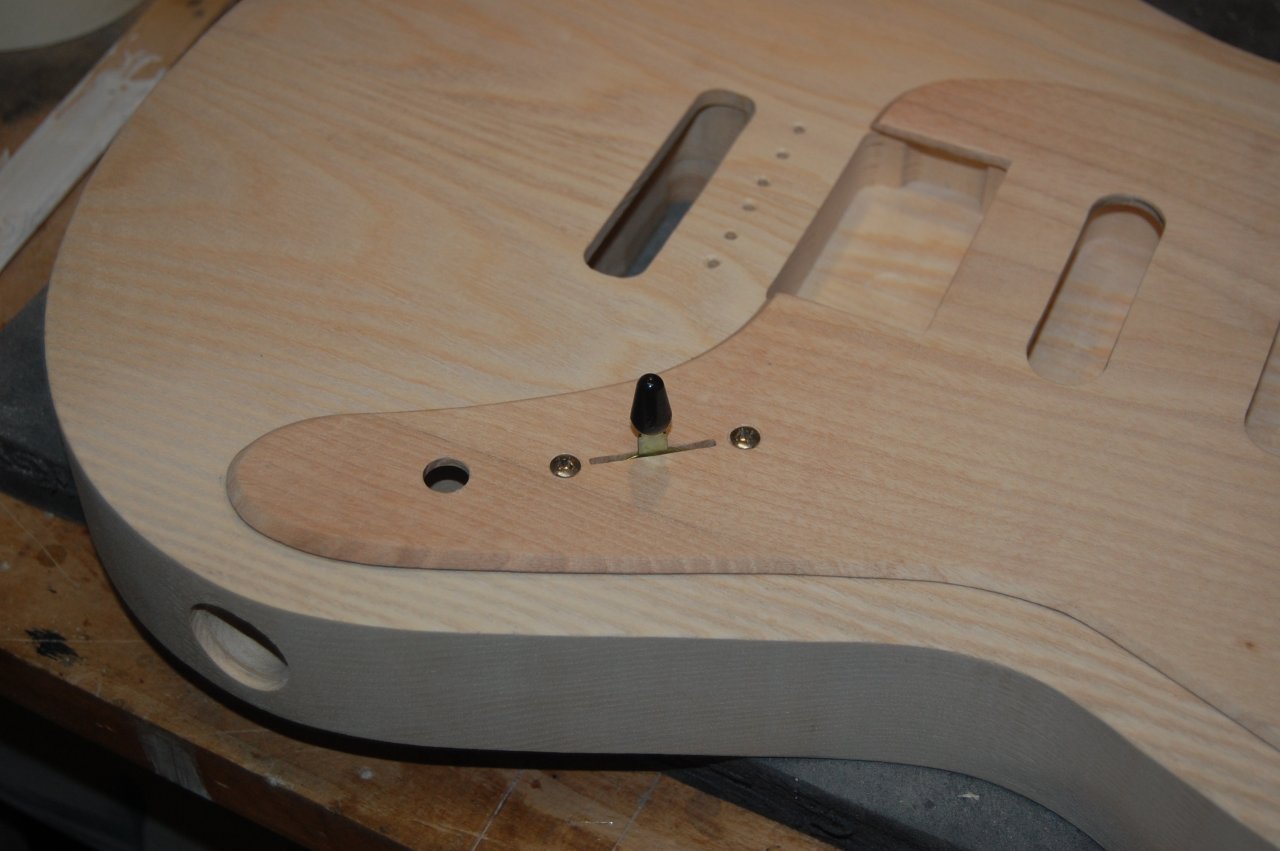

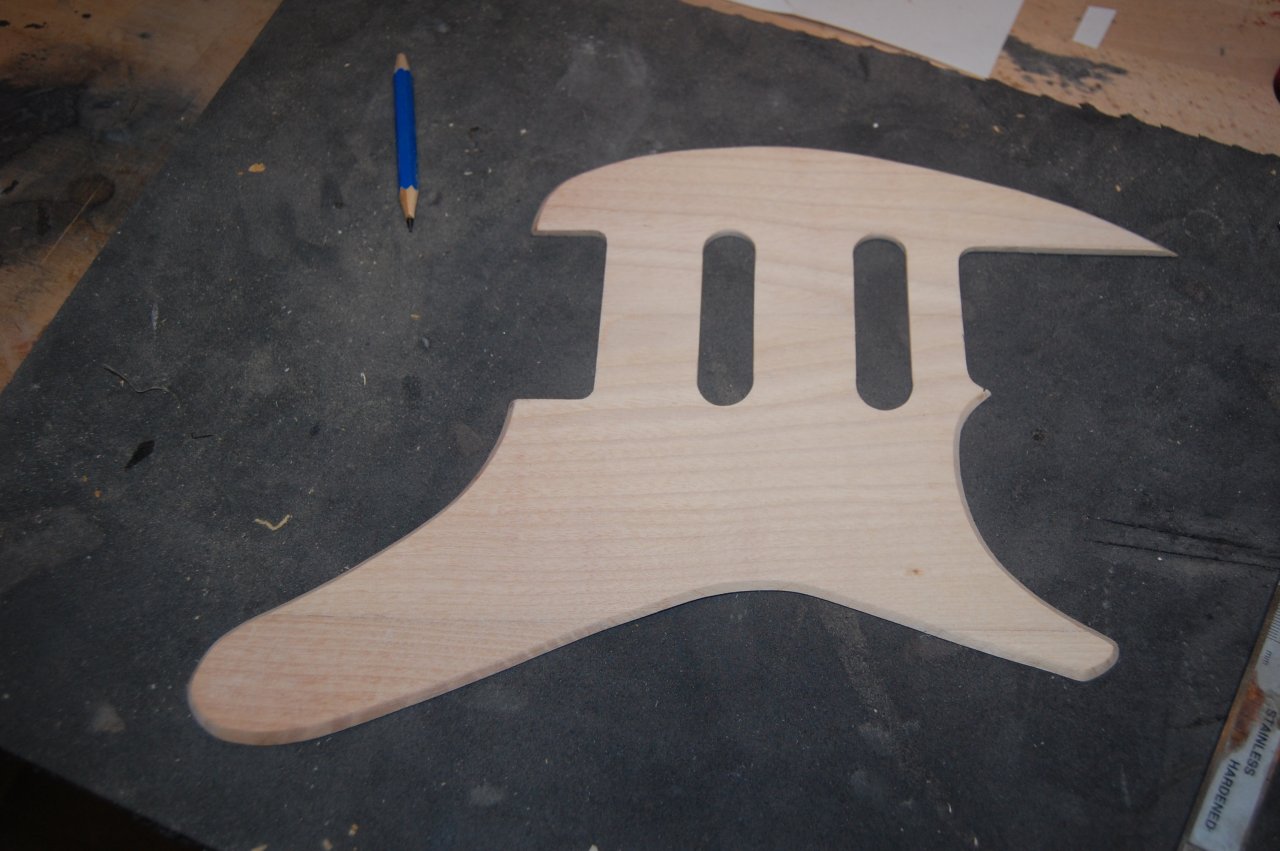

Und dann Pickguard fräsen und schleifen.....und ne Fase

Sieht dann so aus

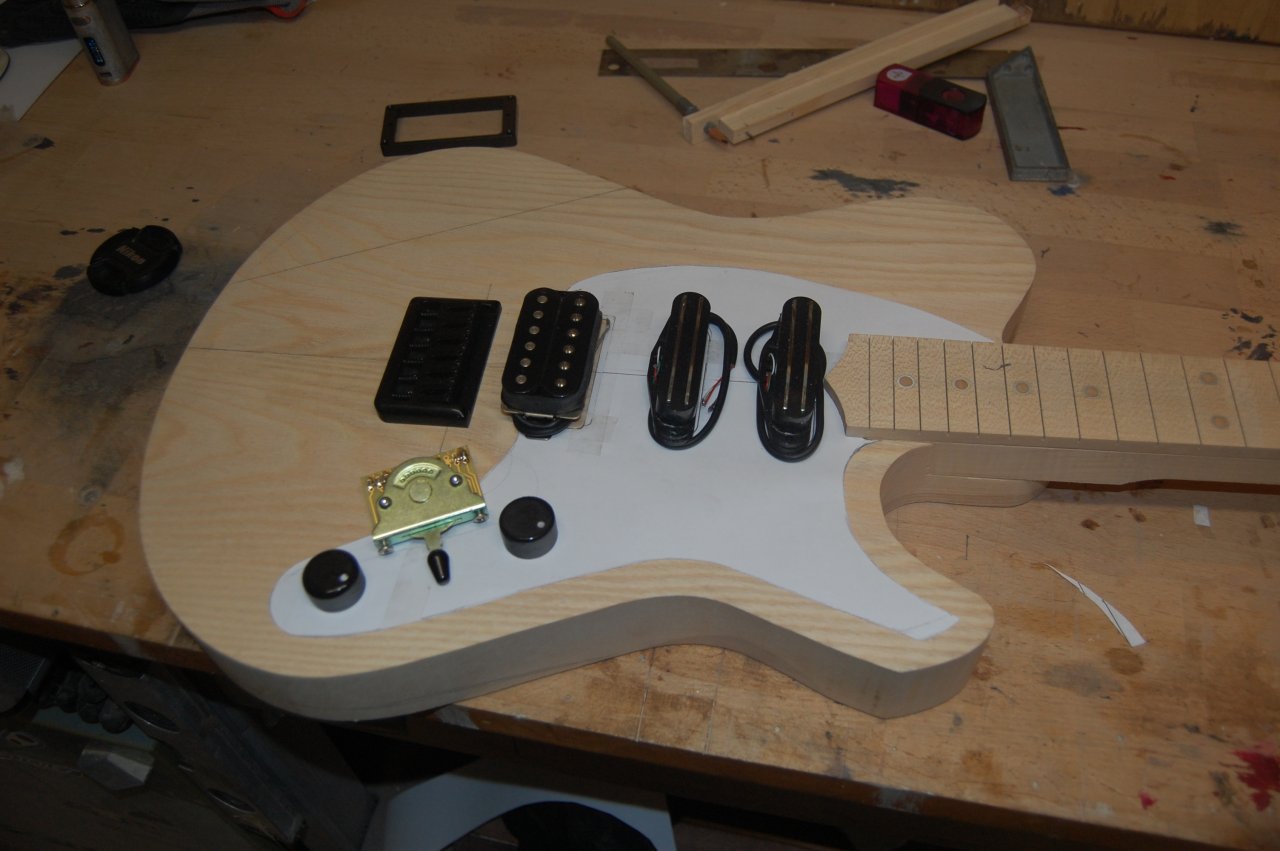

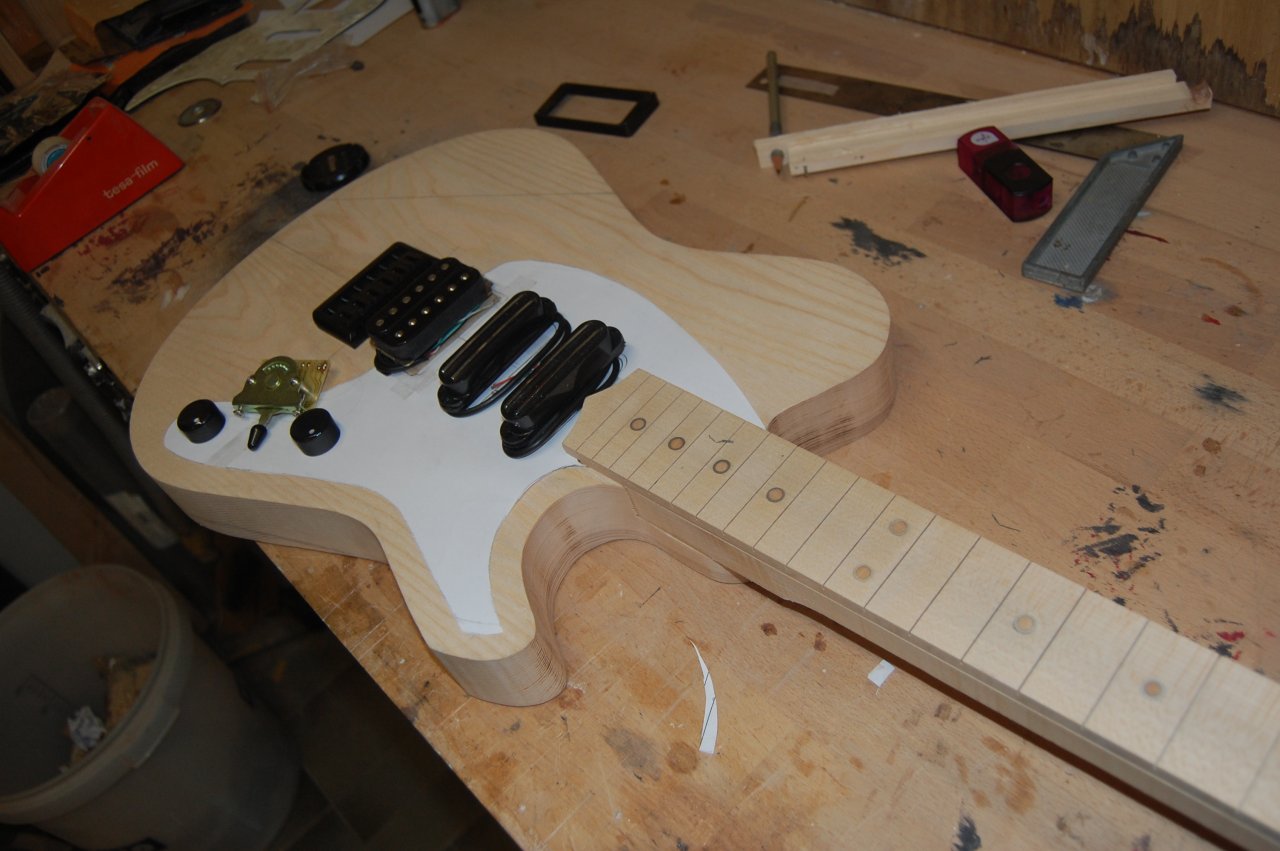

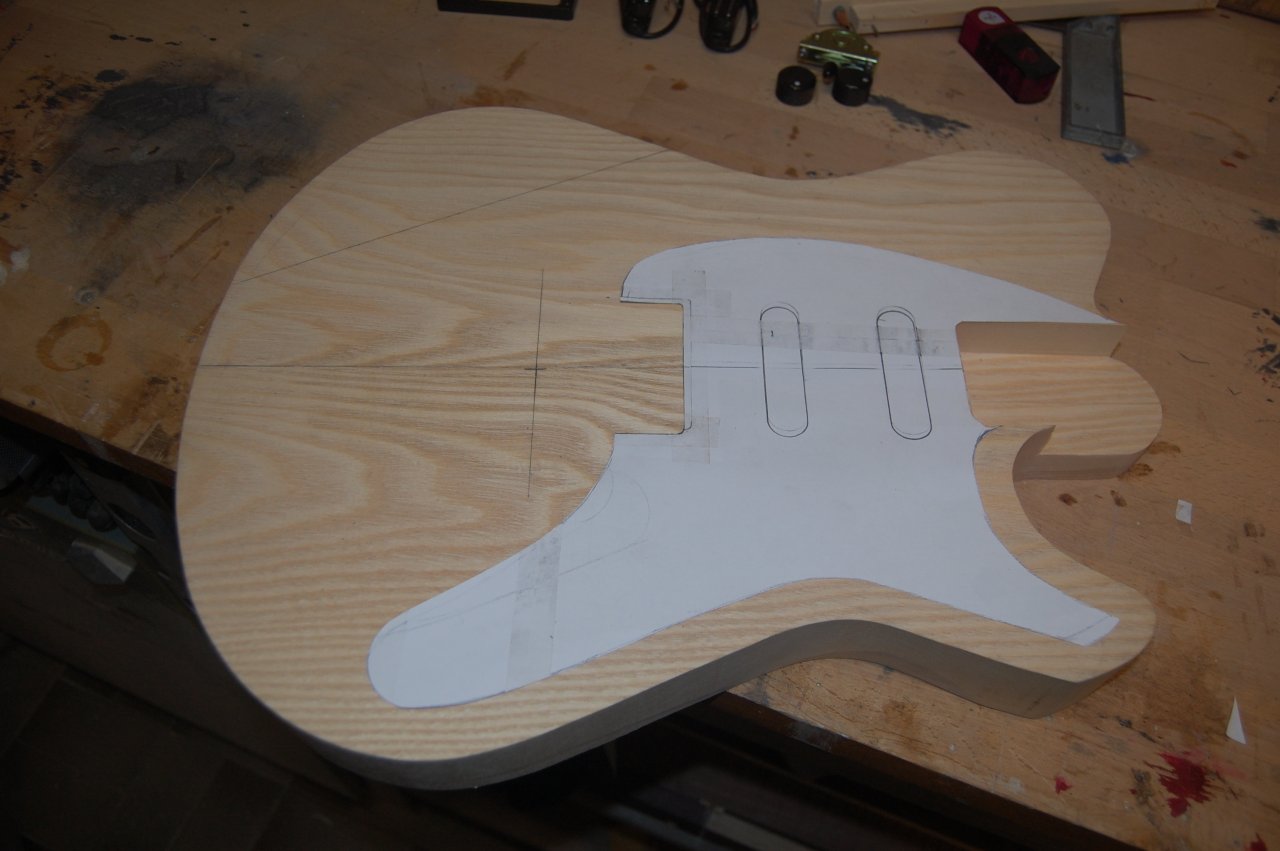

Und mal "bestückt" um einen Eindruck zu erhalten.

So, morgen sollte eigentlich der Jammerhaken ankommen. Und einen Satz Single Coils habe ich auch bestellt, mal sehen wann die kommen. Zugesagt ist vor Weihnachten. Lege ich mir dann unter den Baum






to be continued.....



[galaxis]

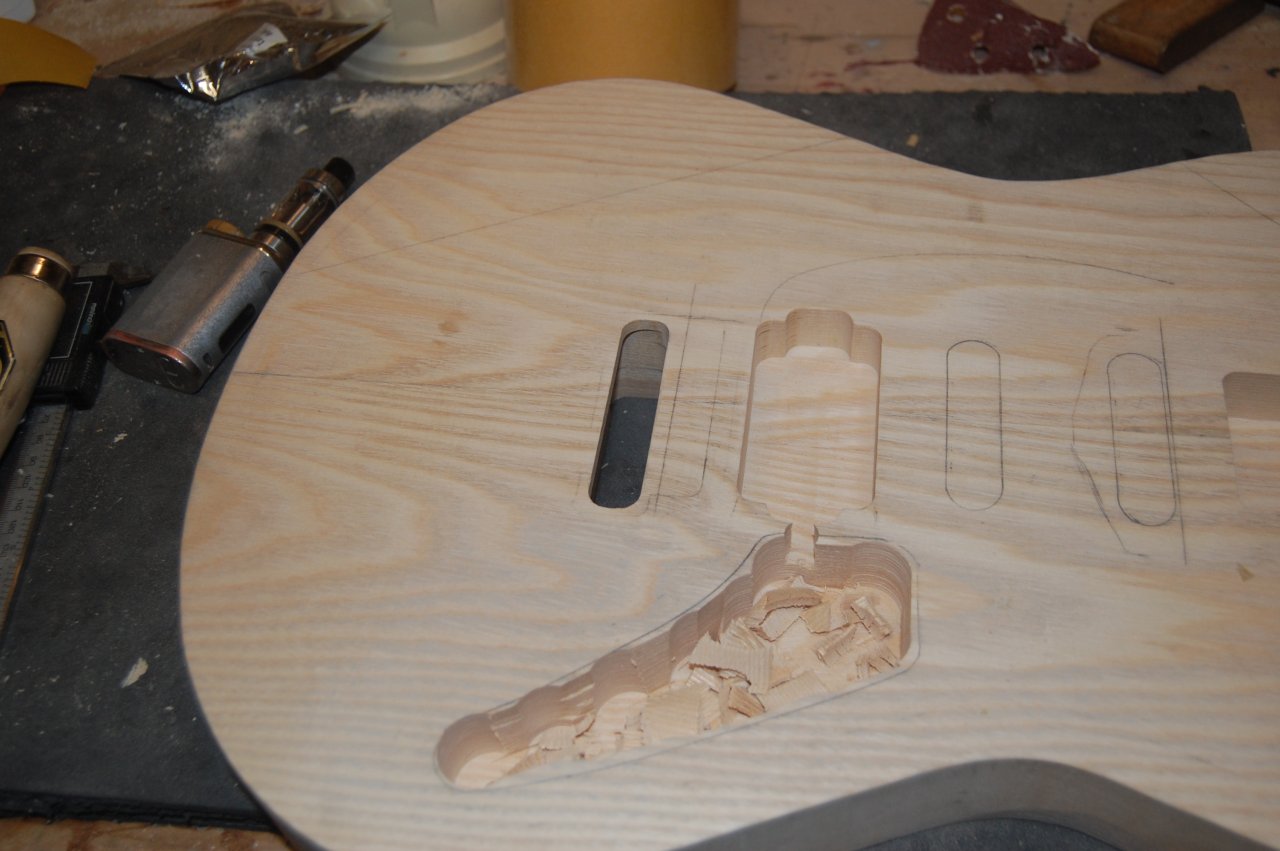

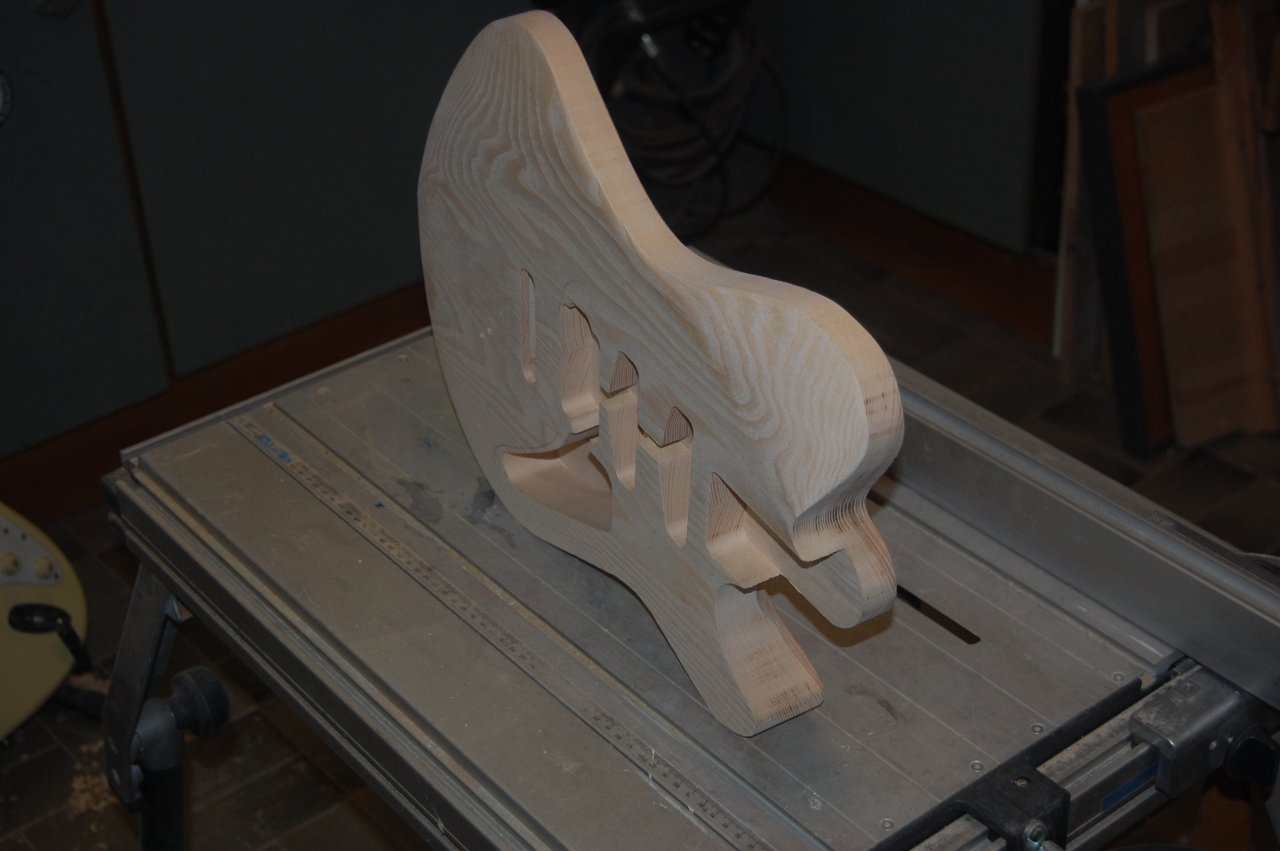

Heute Fräsorgie. Das Tremolo wurde gestern geliefert. Die PU´s bis heute nicht, vielleicht ja morgen.

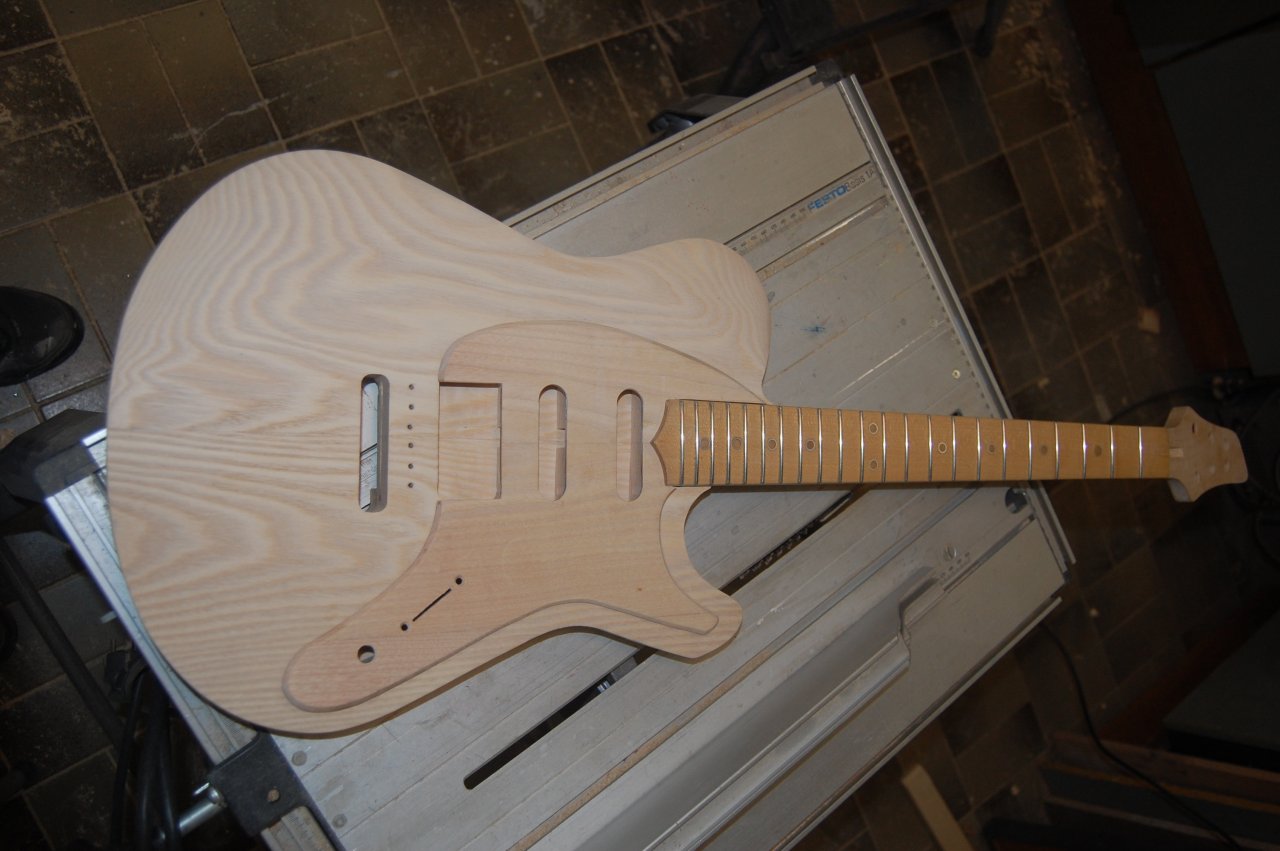

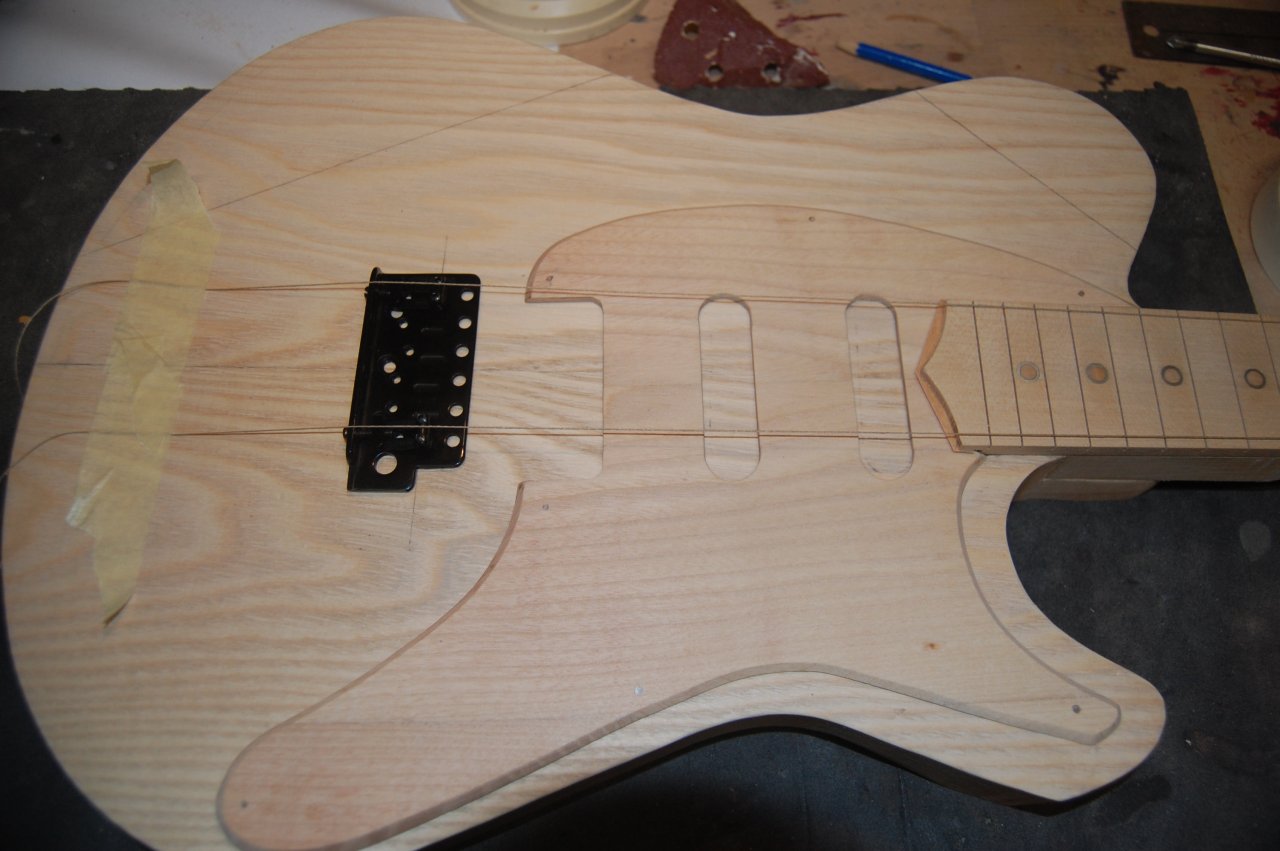

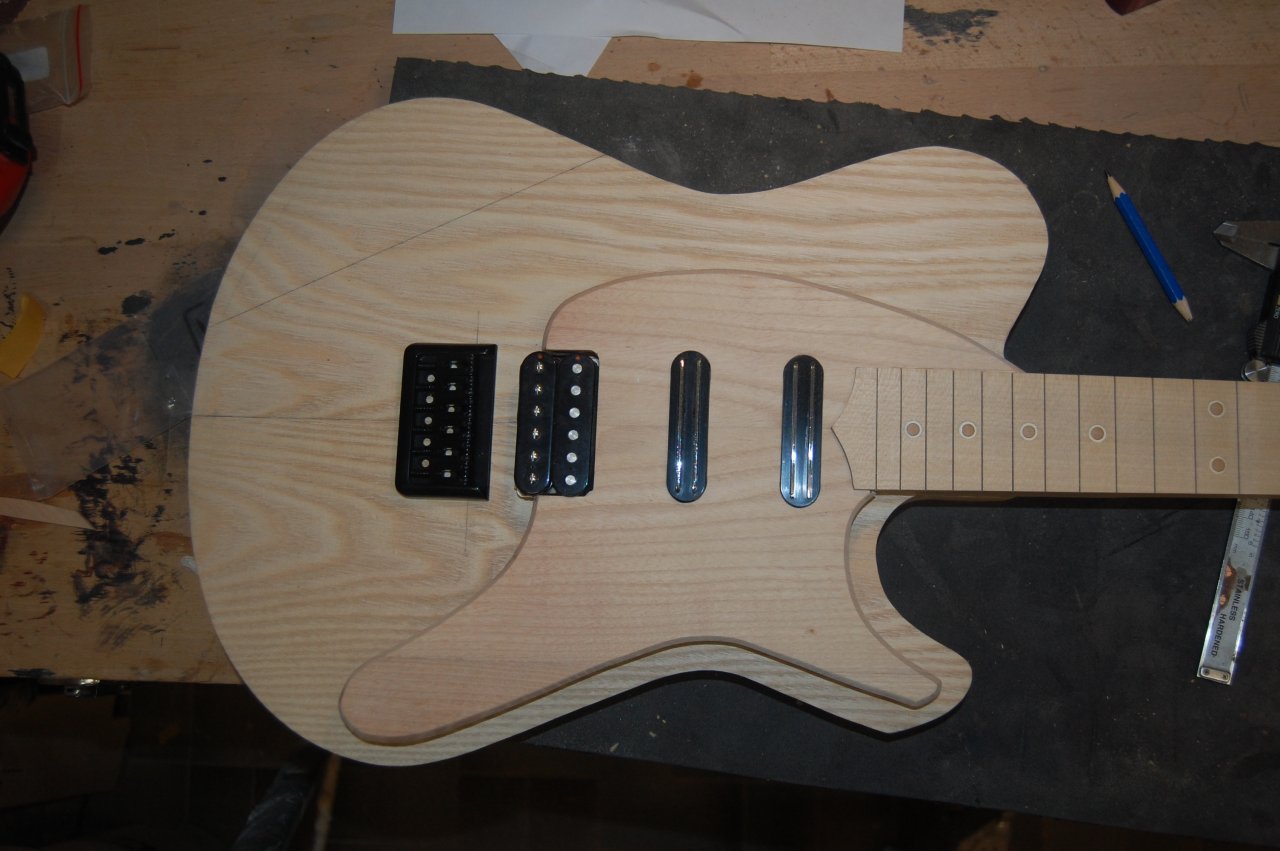

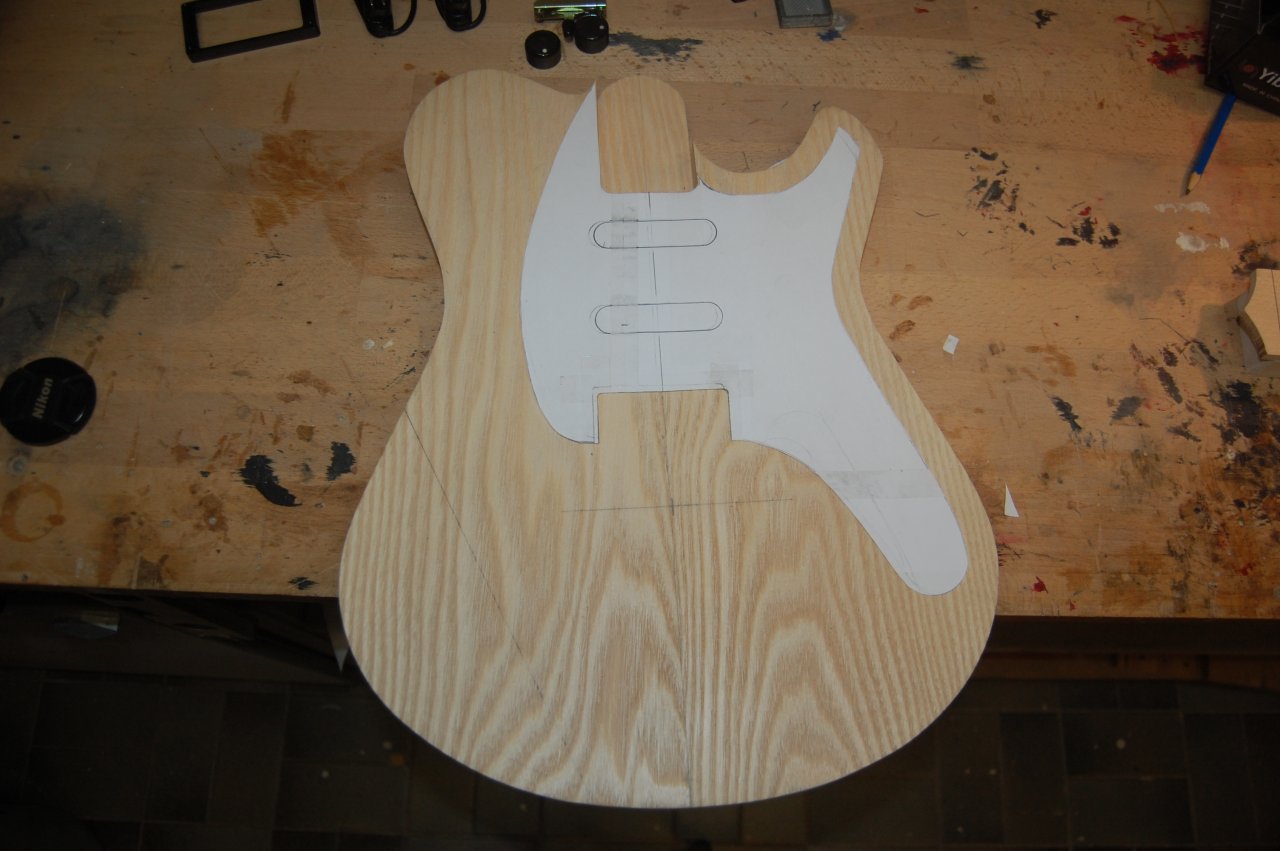

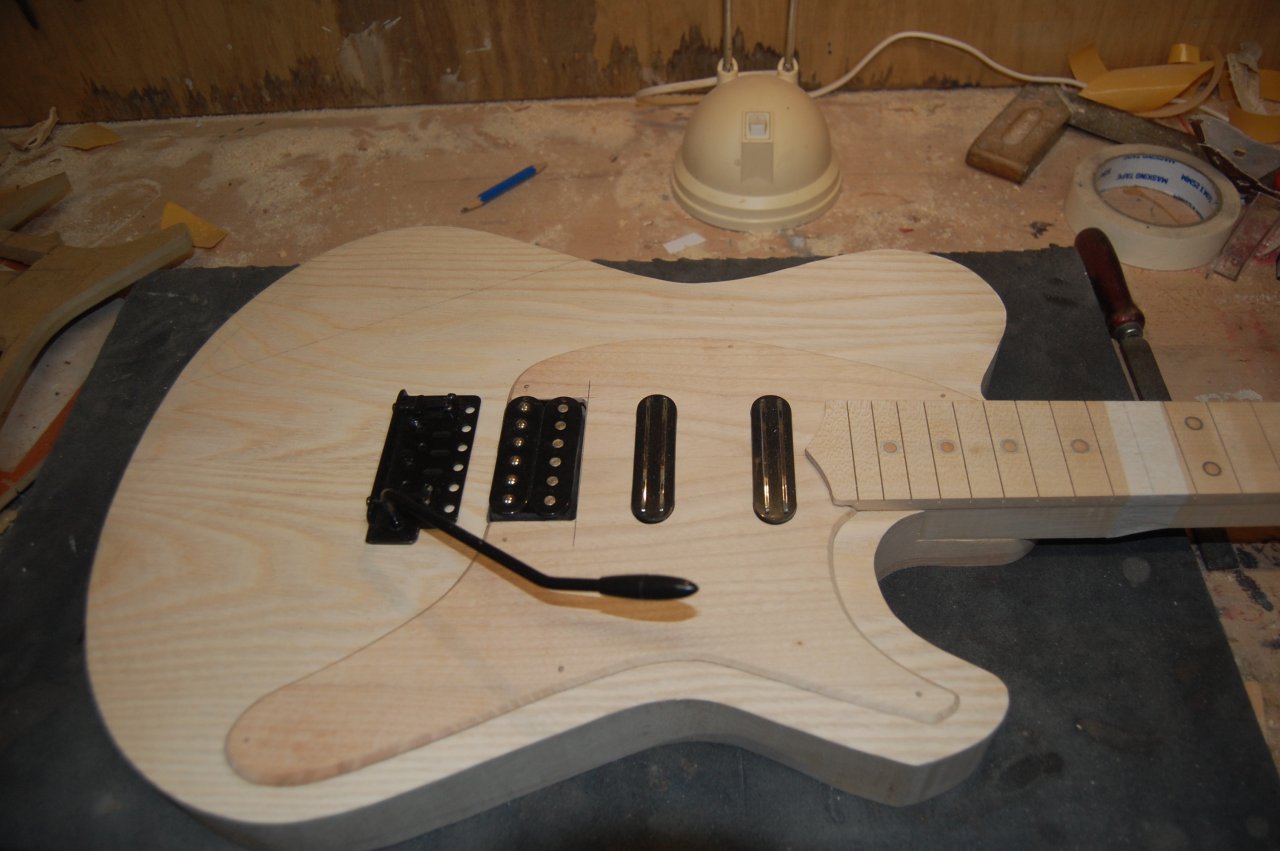

Mal auflegen und ausrichten.

so, jetzt ist erst mal Ruhe im Keller. Schöne Feiertage, nen guten Rusch und bleibt Gesund.




to be continued..........



[C_Lenny]

Fräsarbeit der PU-Cavities vom Feinsten .

LG Lenny



[Sir_Mistersen]

Die Gitarrenform inklusive Pickguard gefällt mir sehr gut. Ich hatte mal überlegt für meine nächste Gitarre ein sogenanntes "recessed Pickguard" (siehe Skervesen, Hapas Guitars etc.) einzubauen. An Mangel an Feingefühl werde ich die Idee wohl verwerfen und mit dieser Alternative arbeiten. Bin gespannt, wie Deine Gitarre final "in Farbe" ausieht.



[galaxis]

Vor Weihnachten ist nach Weihnachten. Ab in den Keller....

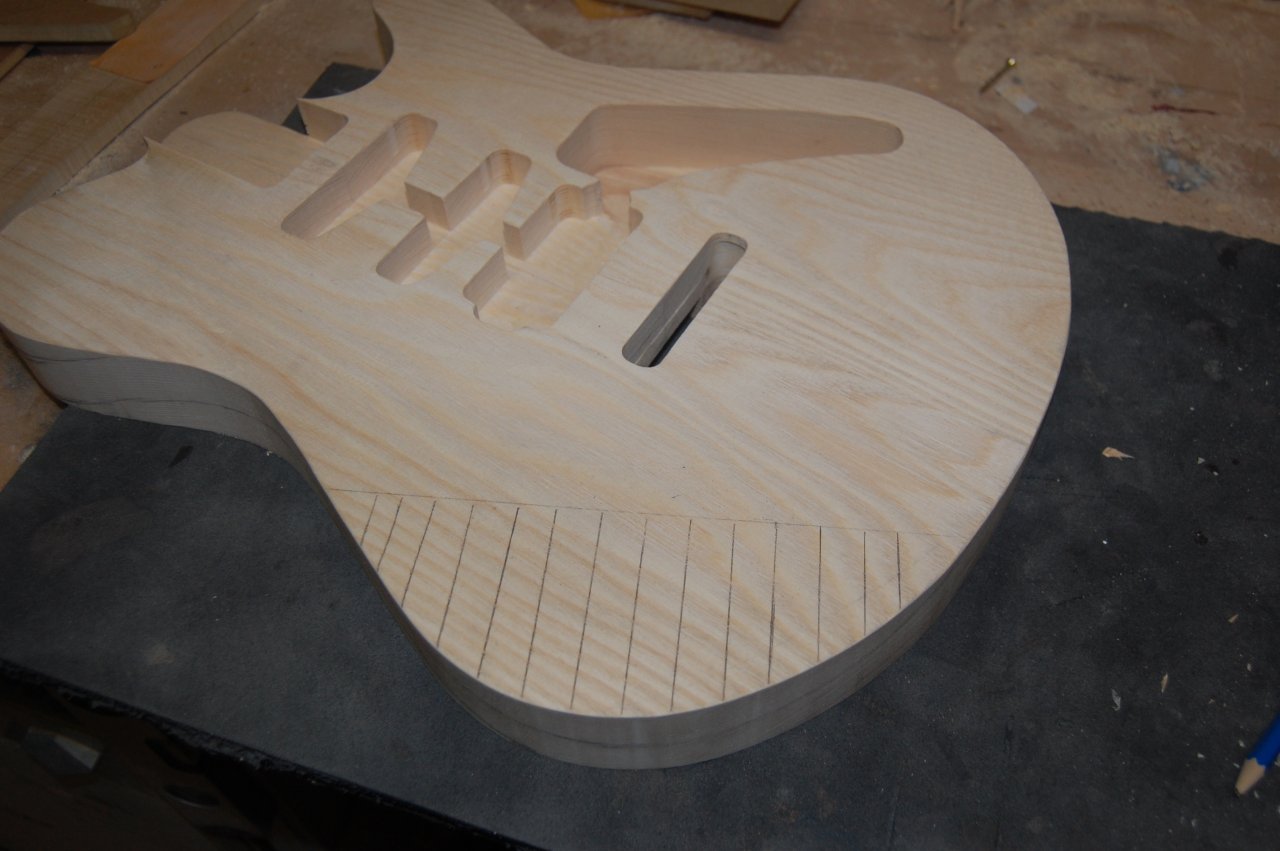

Konturen stehen auf dem Programm. Anzeichnen was weg soll.

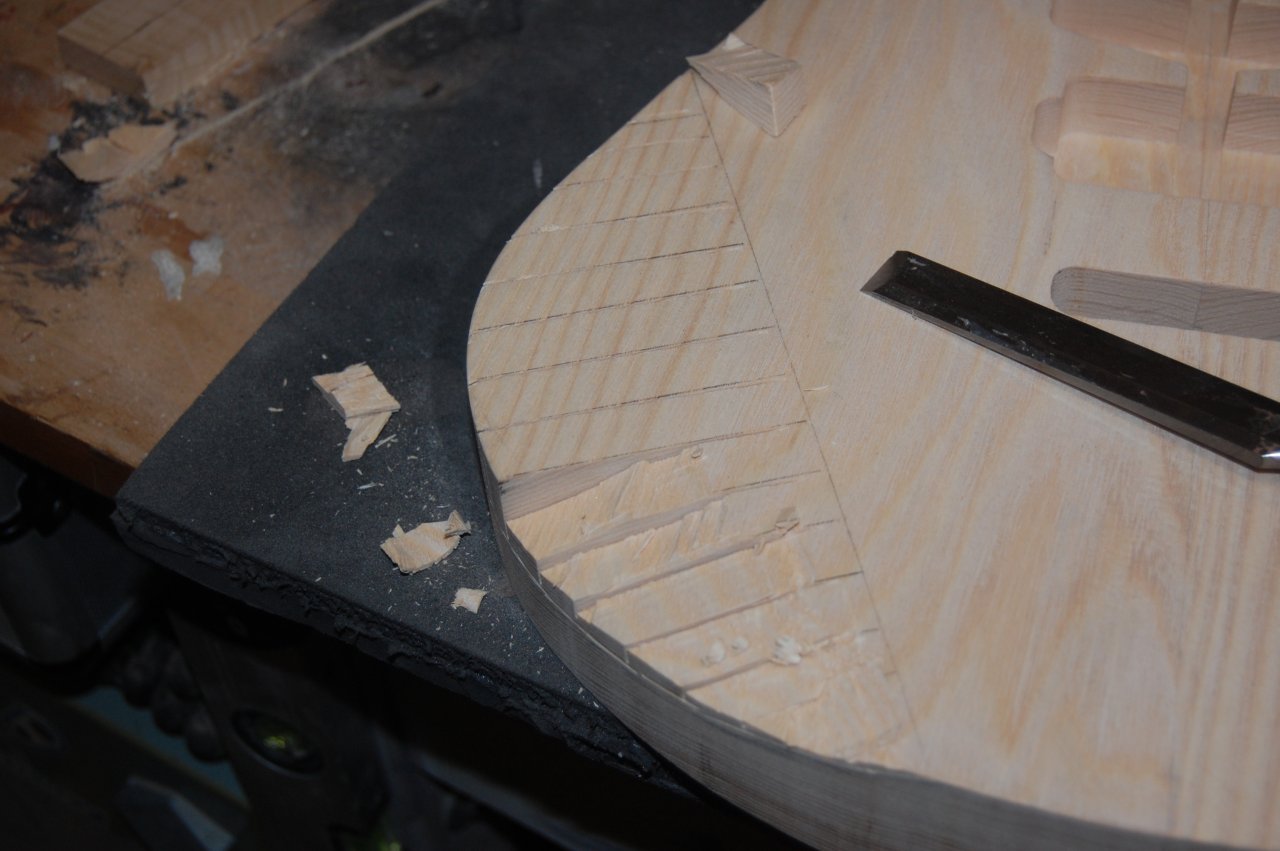

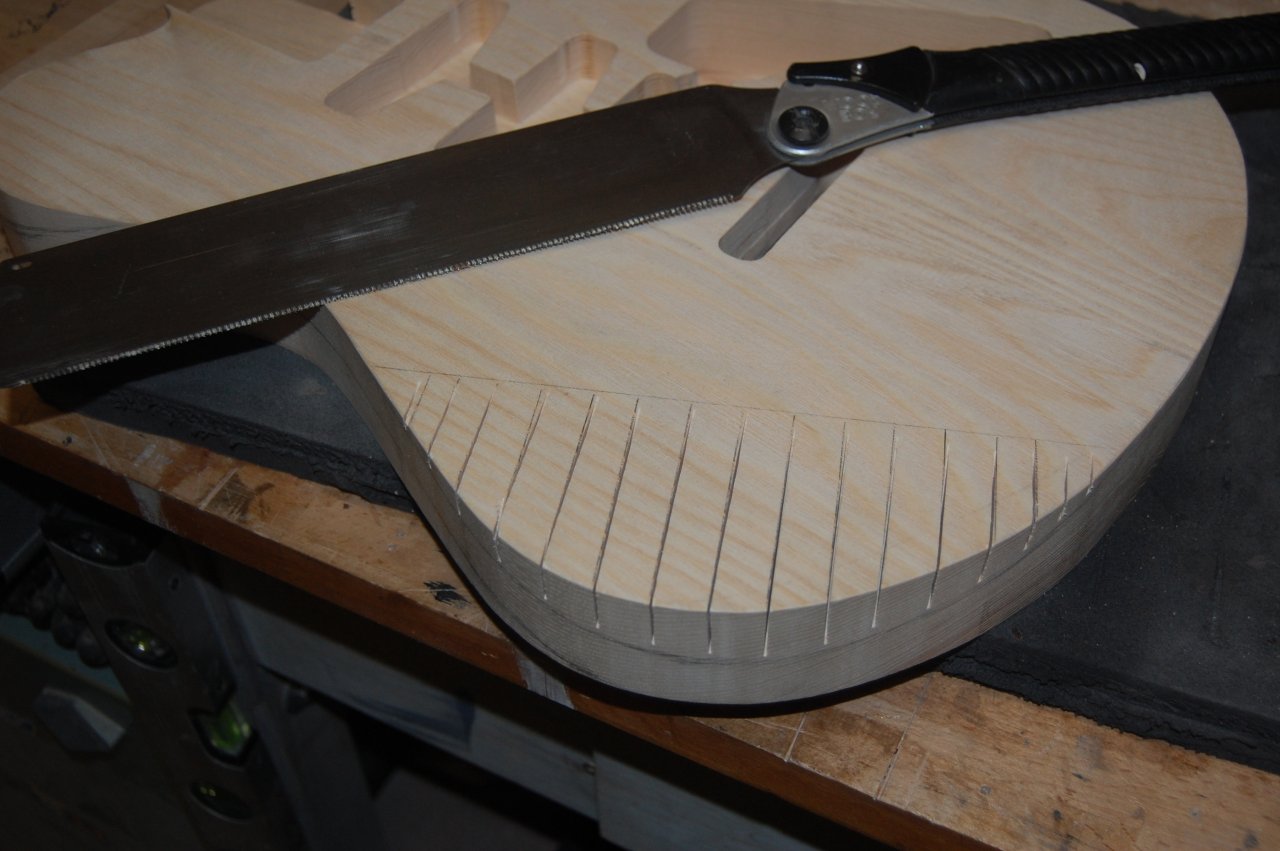

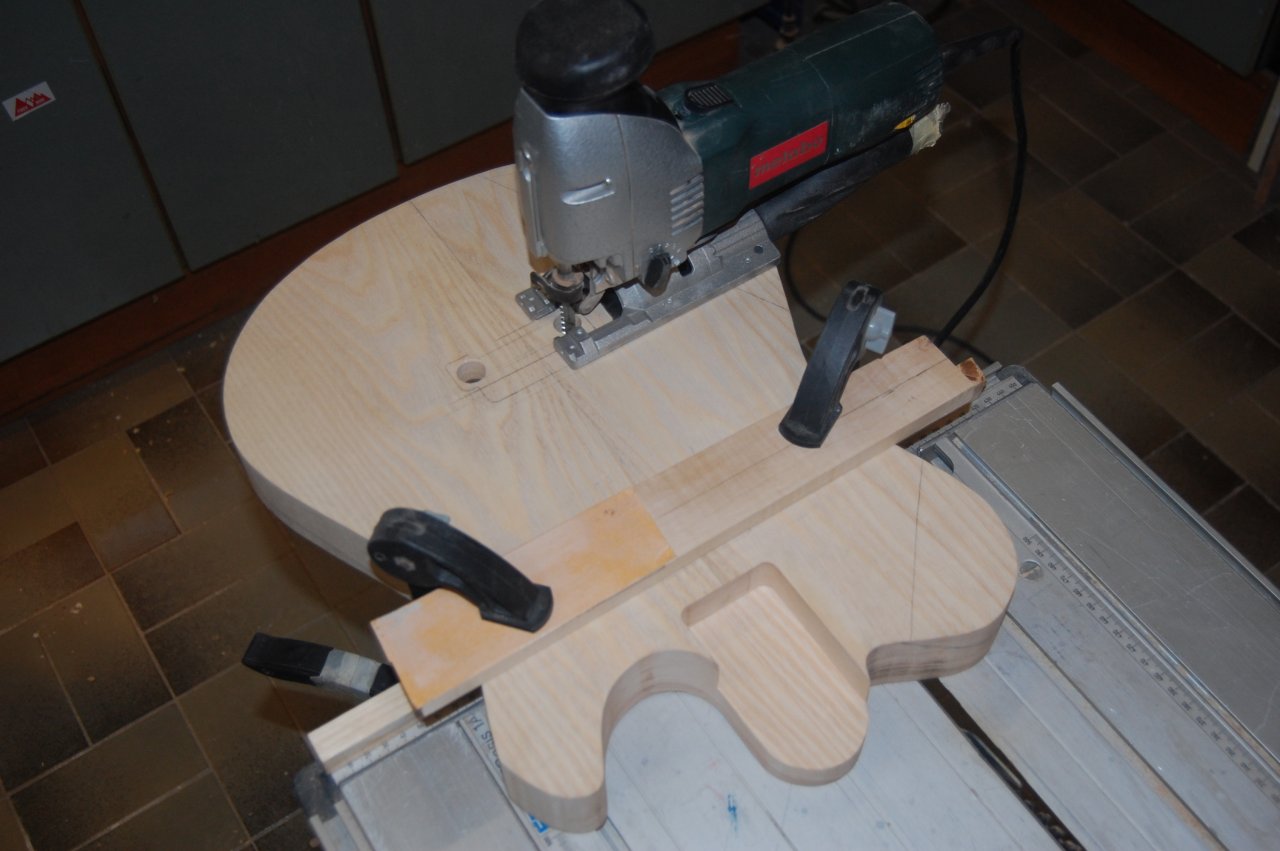

Vorsägen

und den ganzen Kram wegstemmen.

Den Rest mit schwerem Gerät wegschleifen. Kann man jetzt nicht so gut erkennen, ist nicht gut fotografiert.

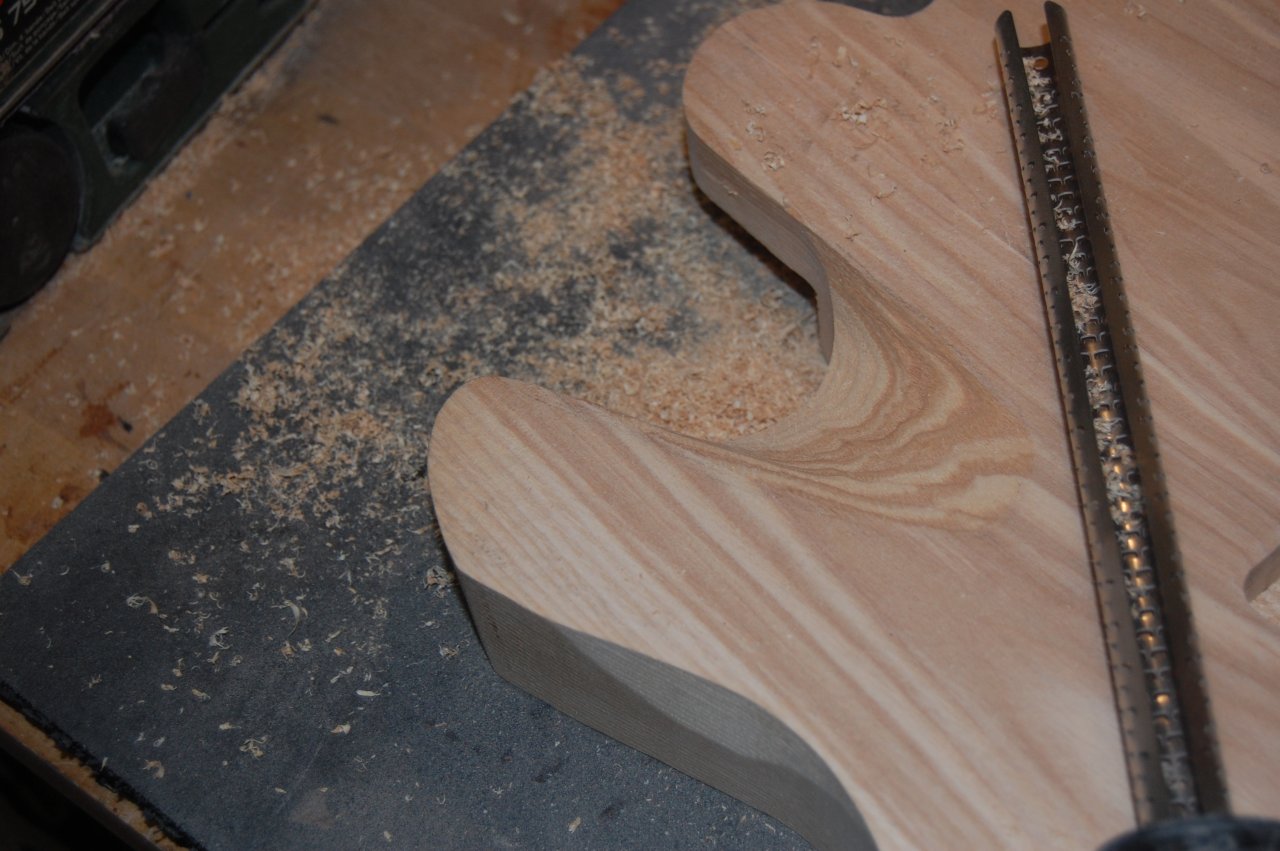

und Ziehklinge

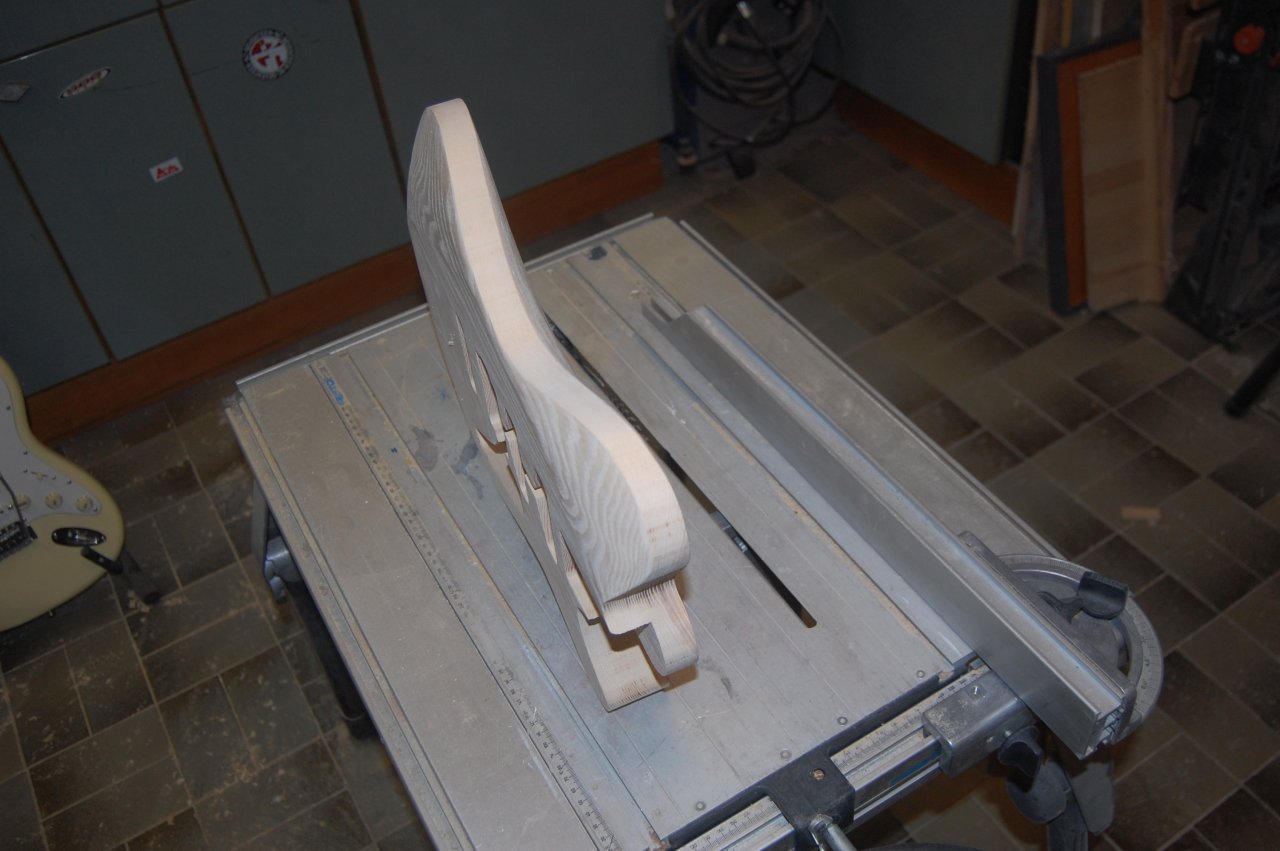

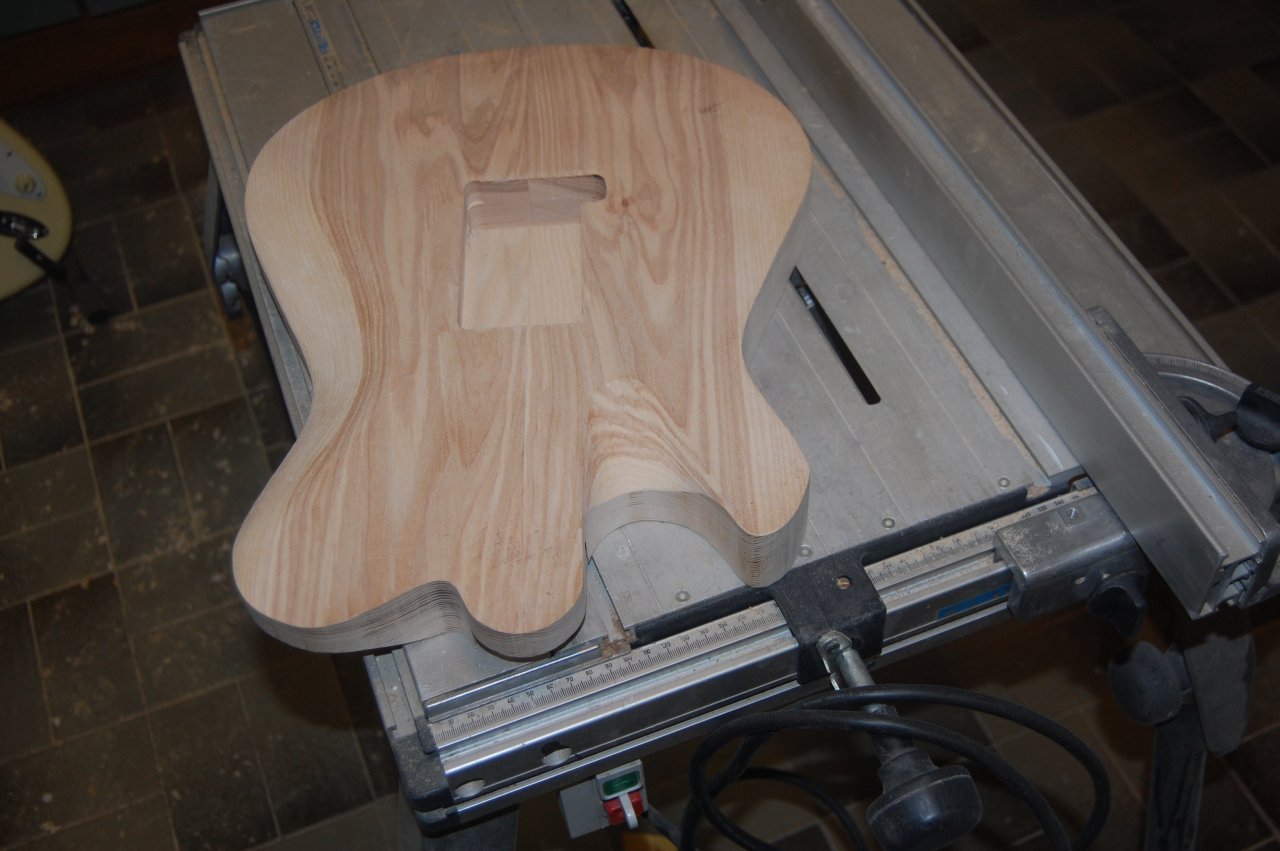

die Rückseite wird auch bearbeitet

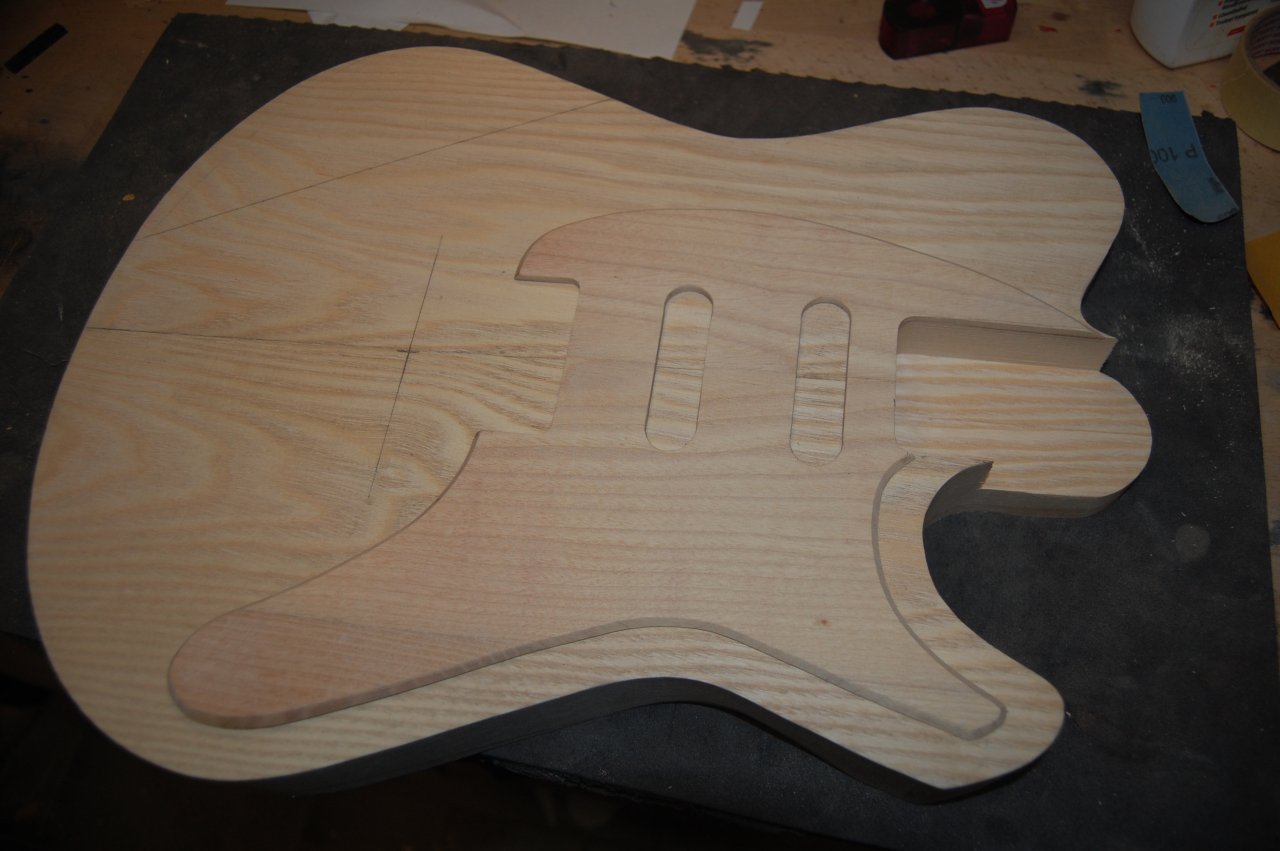

Hier das Ergebnis

Muss aber alles noch geschliffen werden

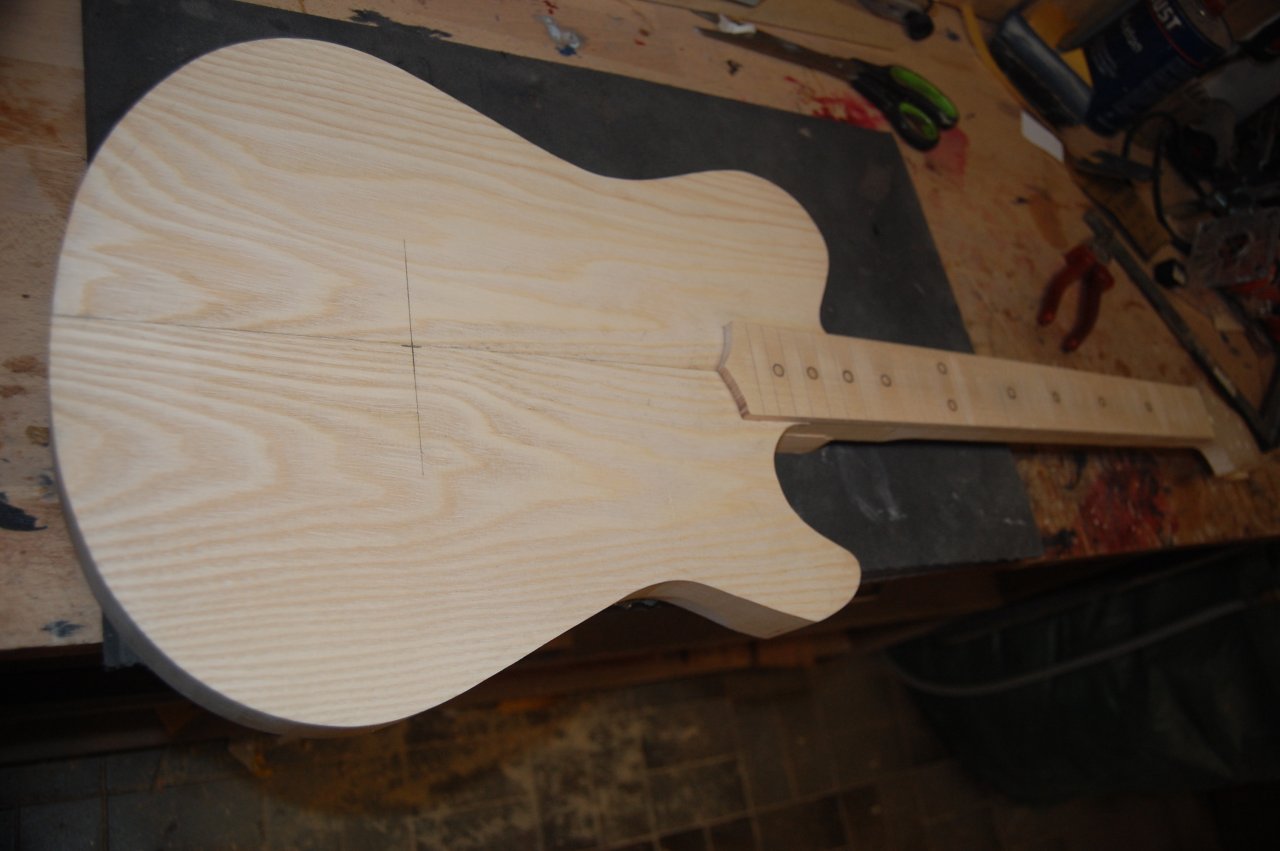

Dann noch Griffbrettradius geschliffen und Griffbrett mit dem Hals verklebt.

Feierabend für heute. Die SC lagen heute auch im Briefkasten




to be continued.........



[galaxis]

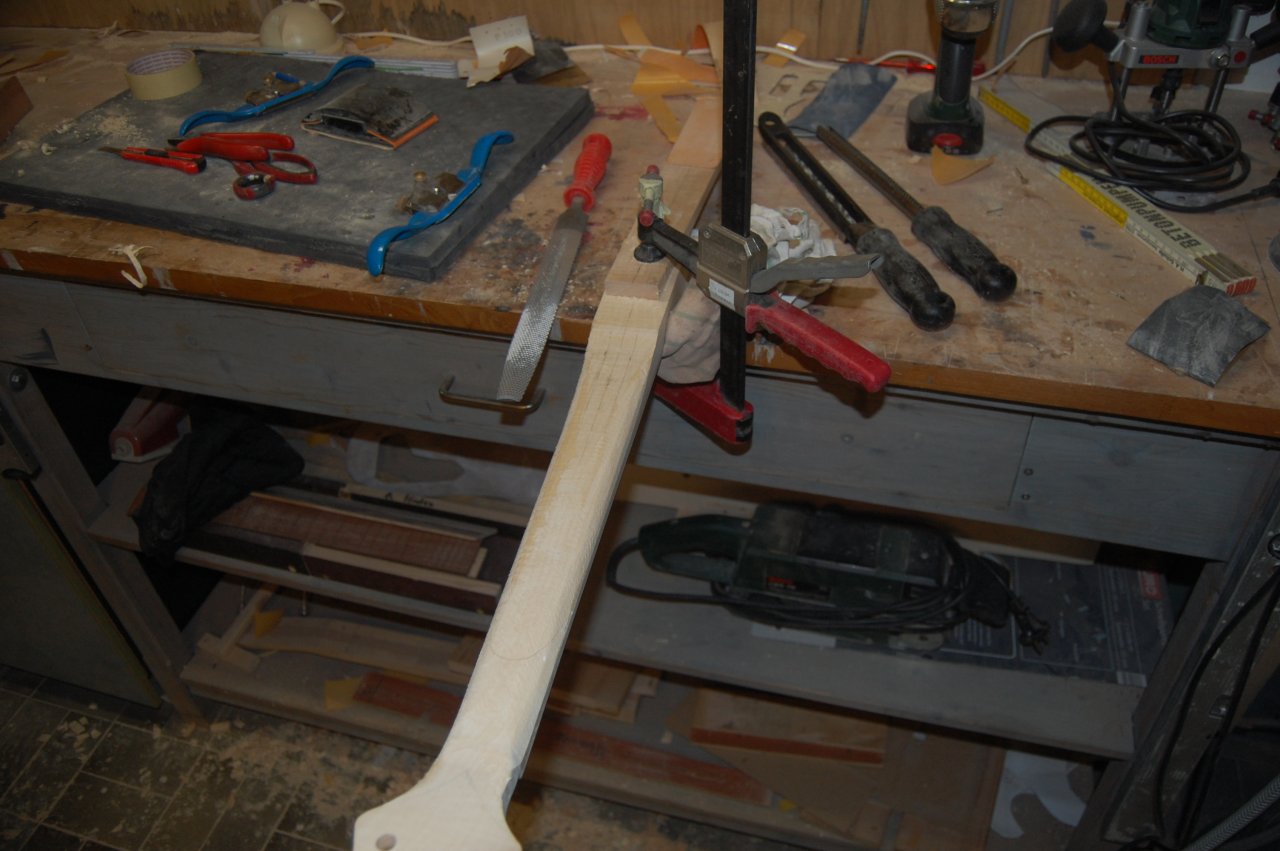

Mache ich mal am Neck weiter. Das muss rund werden
--- Beiträge wurden zusammengefasst ---

fast nen Fehler gemacht.

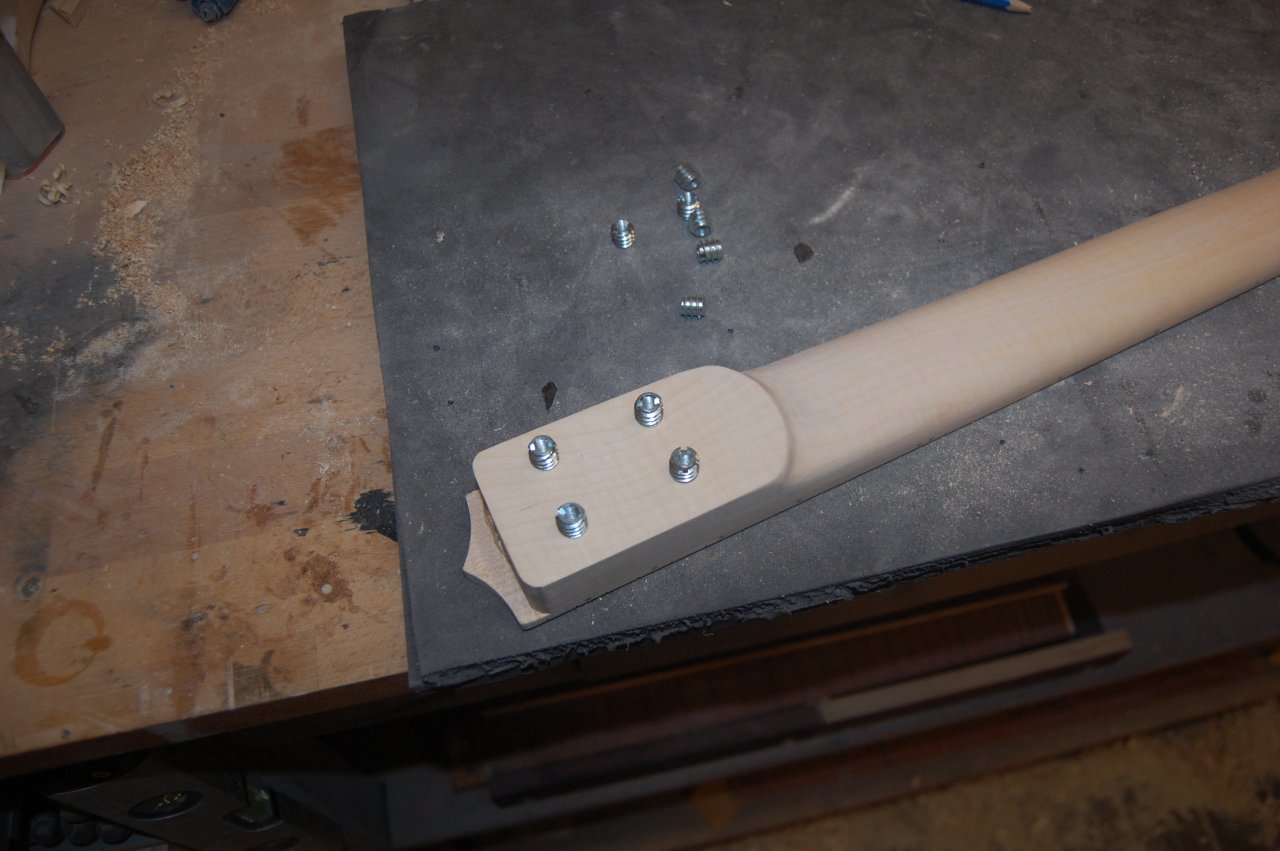

die müssen da rein

Maß nehmen

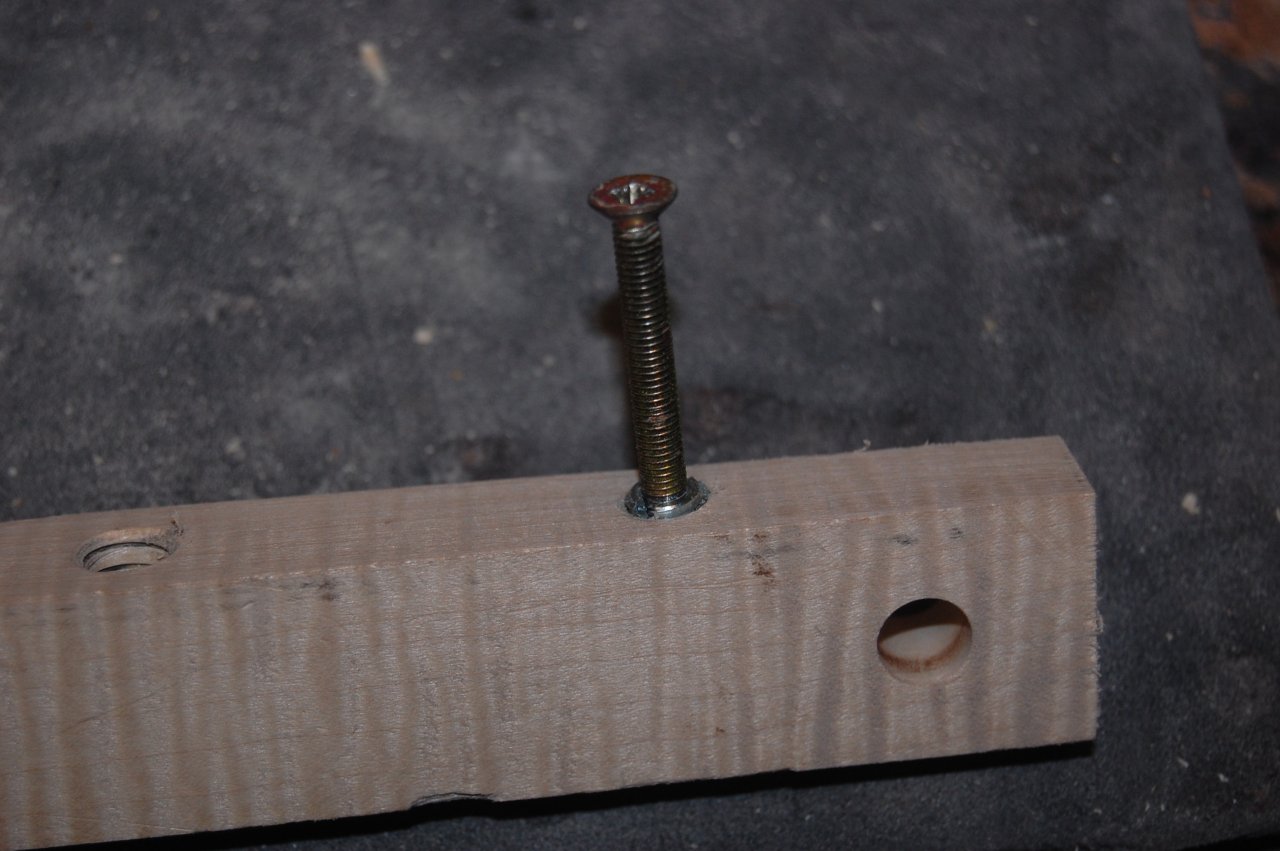

Und dann fängt das Elend an. Mein erster geschraubter Hals. Sonst immer geklebt. Dann habe ich mir gedacht das ich das vielleicht erst mal an einen Stück Ahorn ausprobiere, besser ist das. Und prompt habe ich die Gewindehülsen nicht senkrecht versenken können. Egal wie, war immer schief.

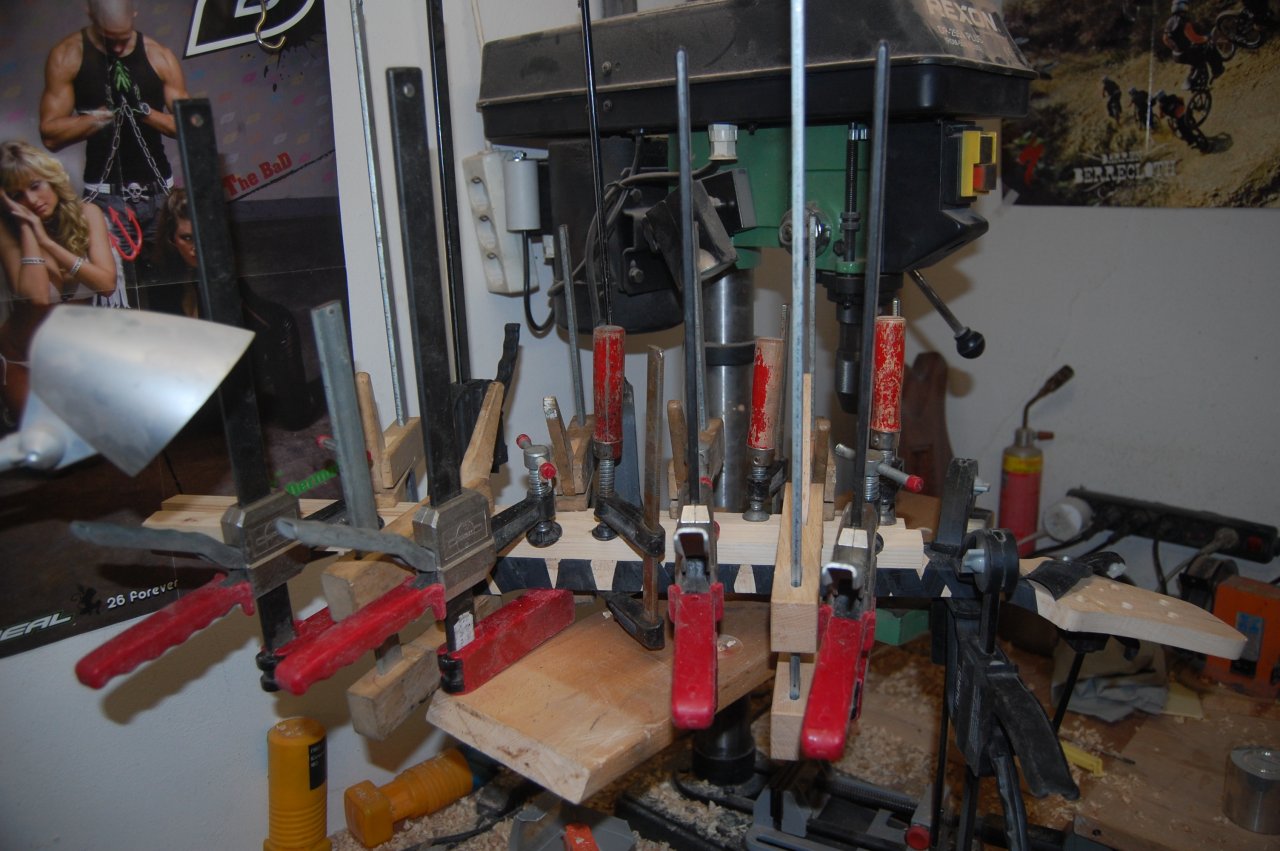

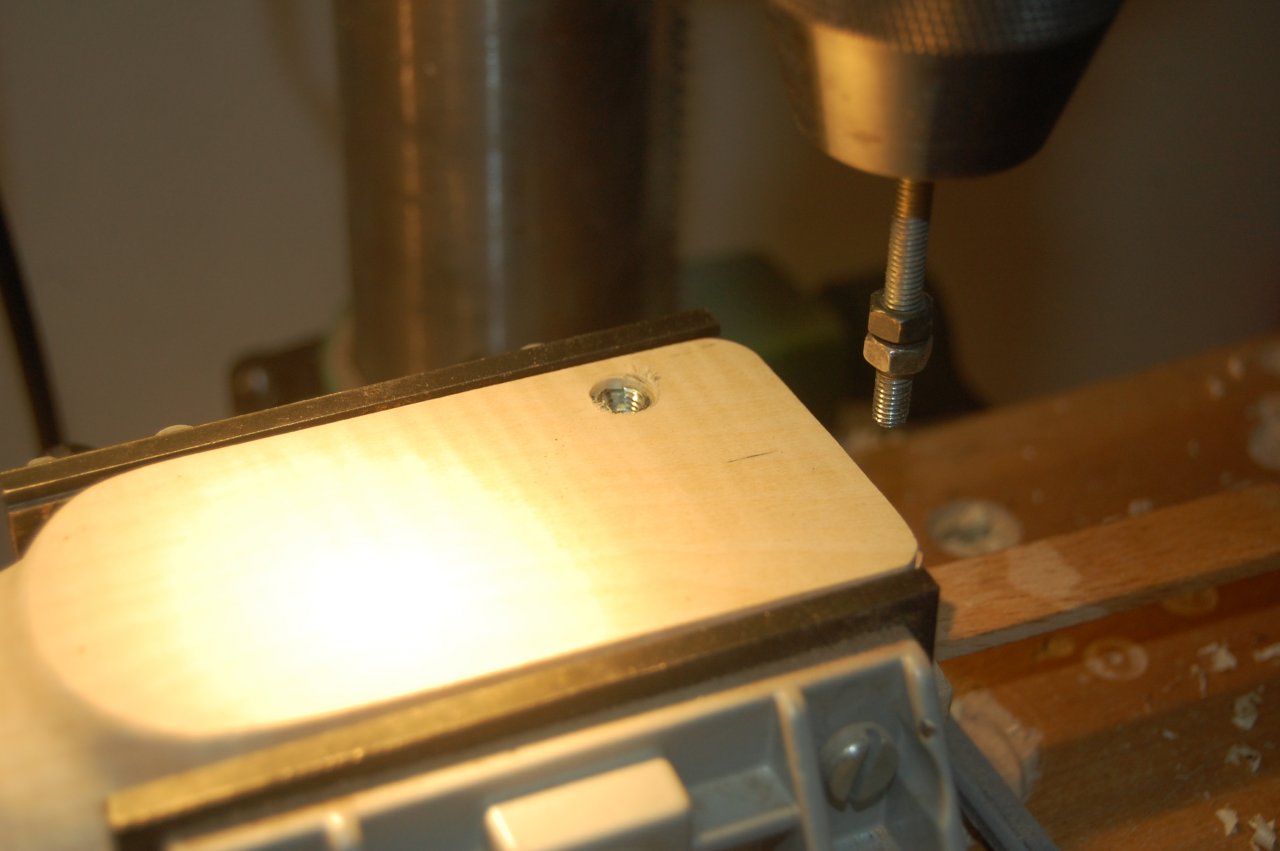

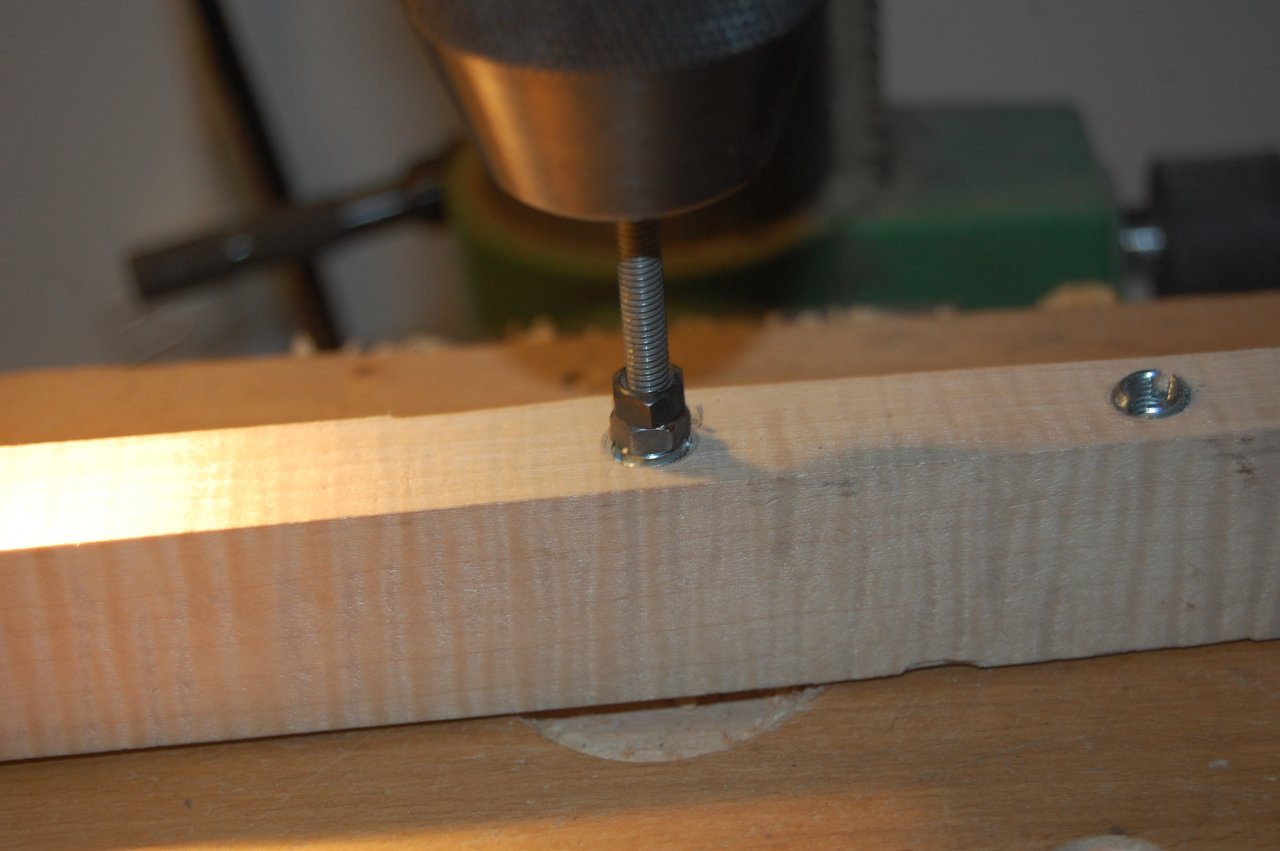

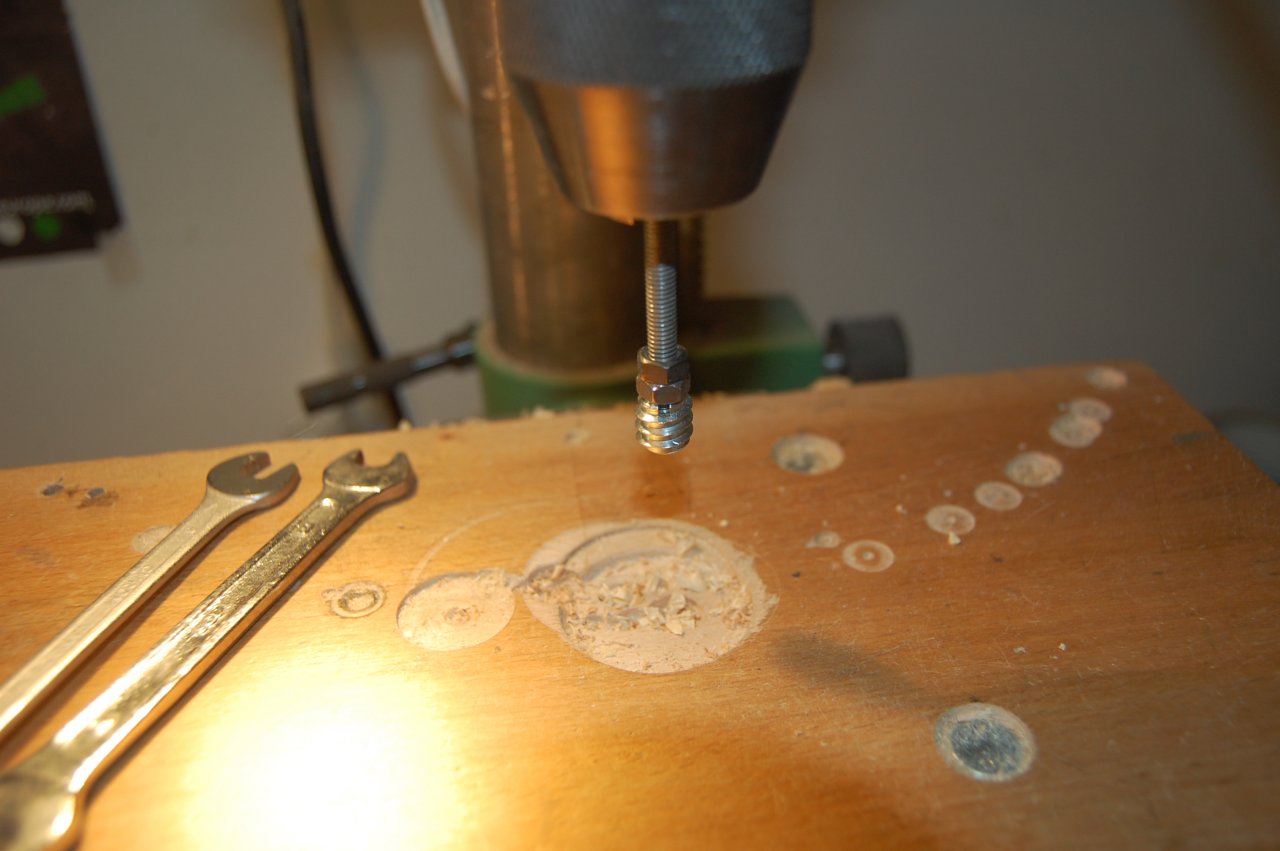

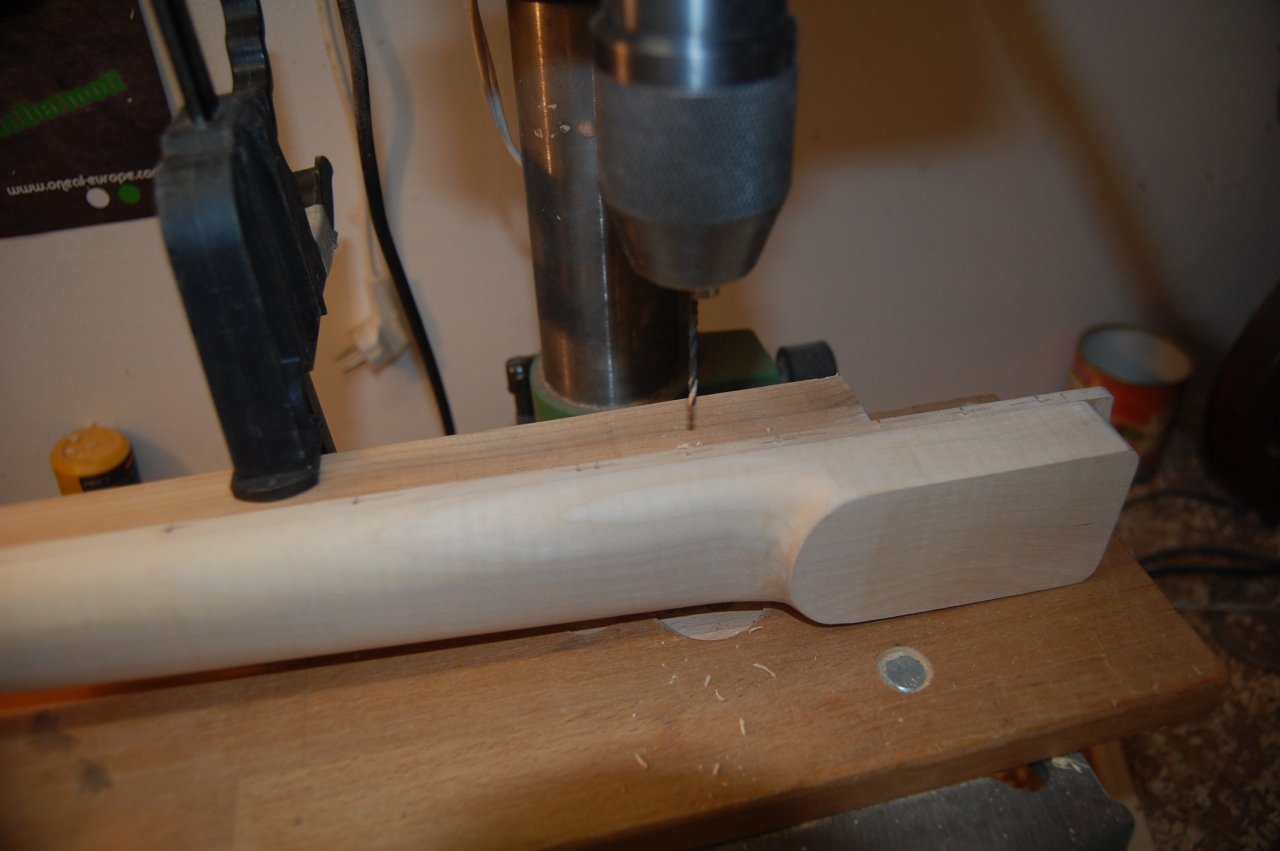

Also Lösung überlegen. Da muss eine Führung her. Gewindestange mit zwei Kontermuttern und eine Standbohrmaschine. Das Bohrfutter mit der Hand gedreht, dann geht das.

Zack, versenkt.....

und weiter am Neck

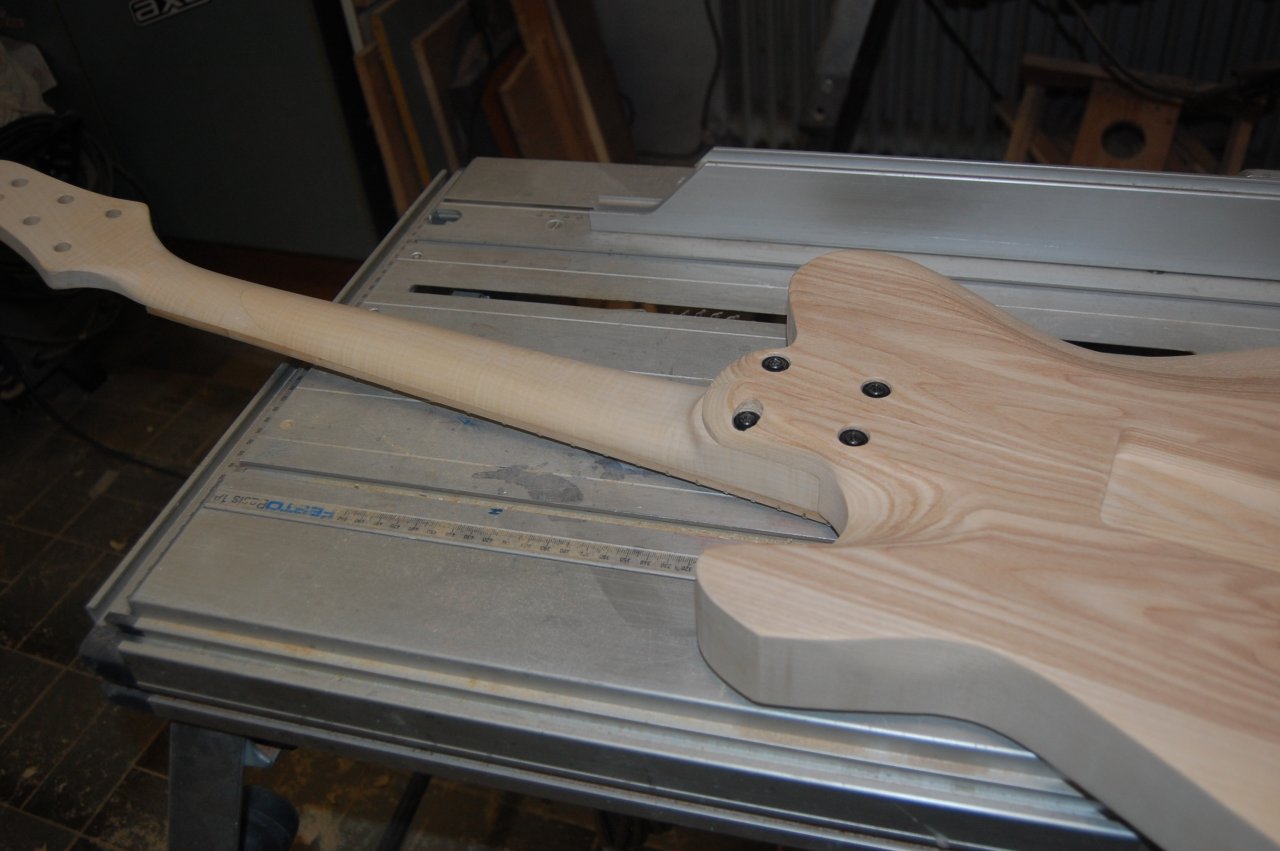

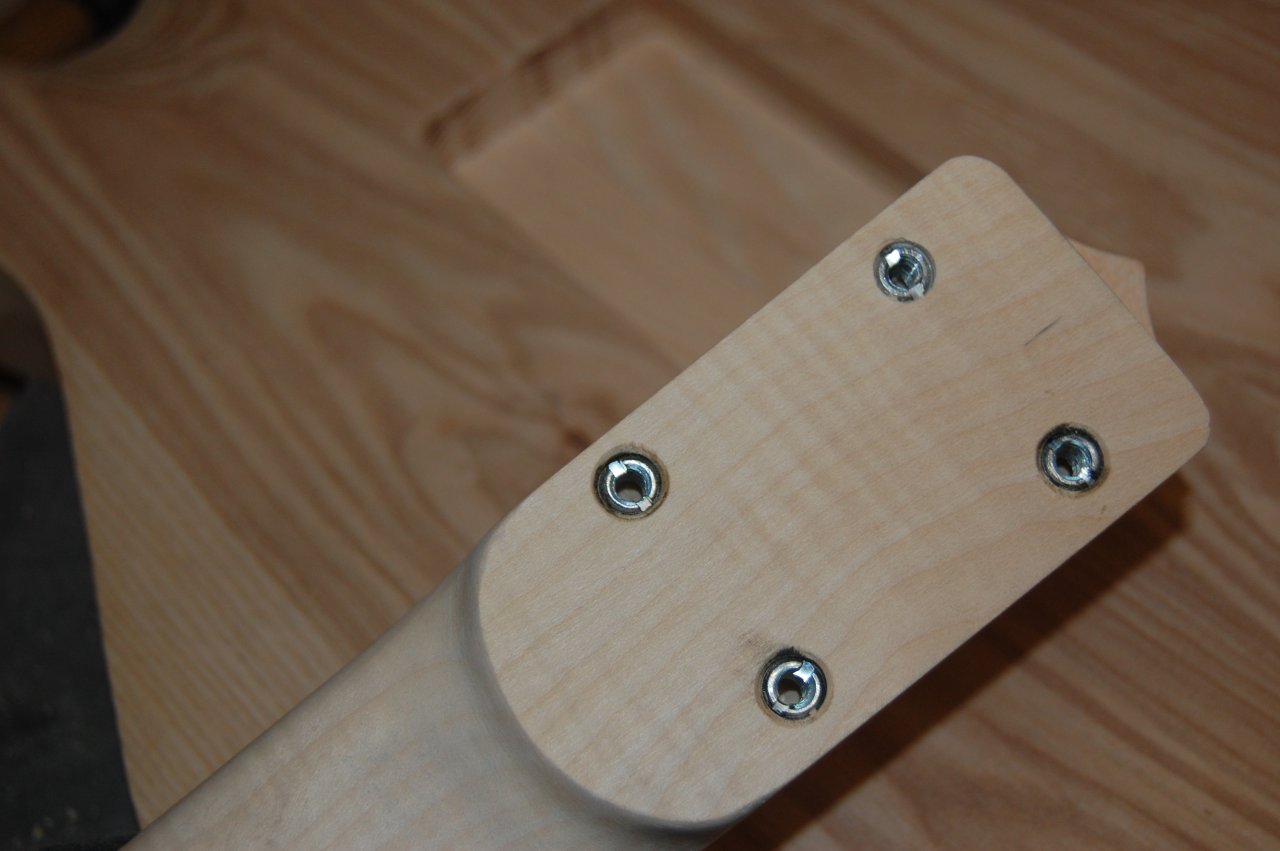

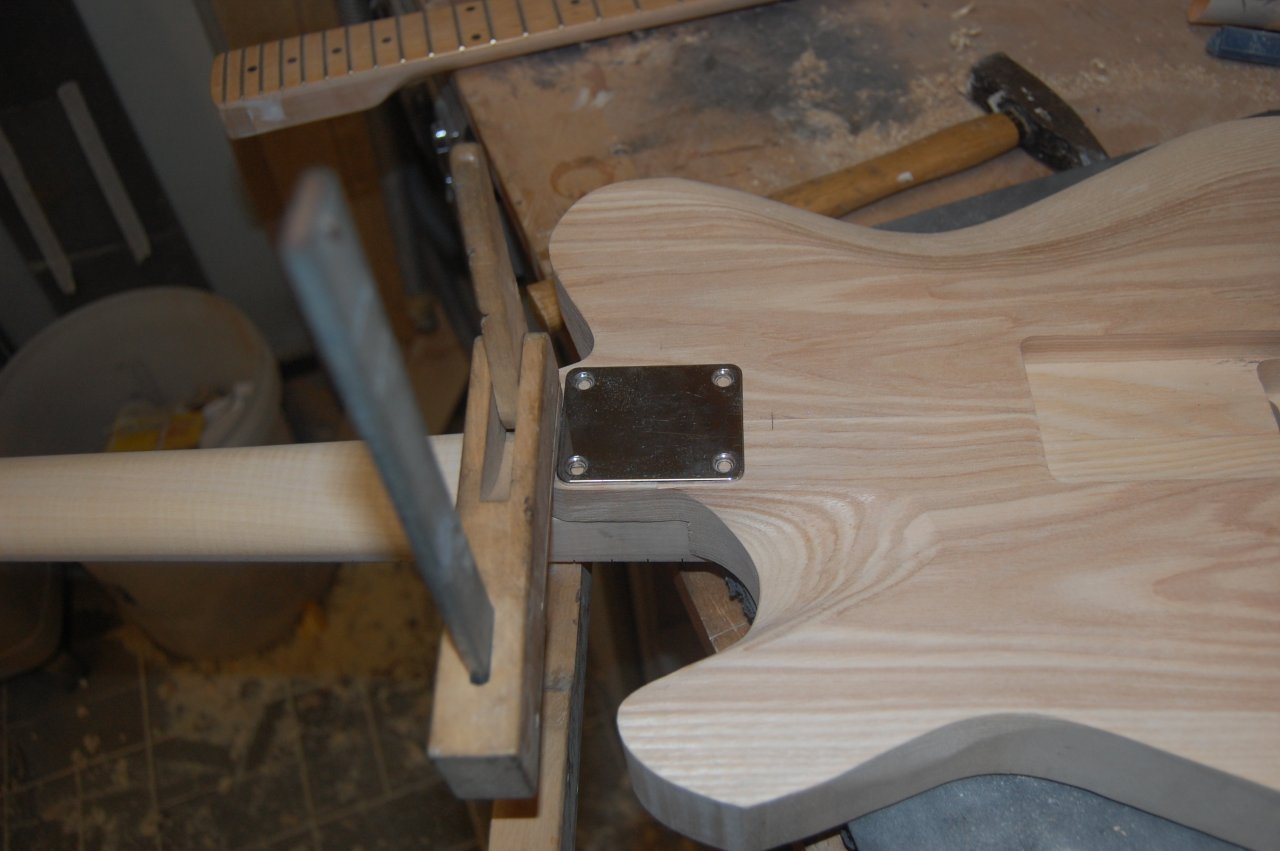

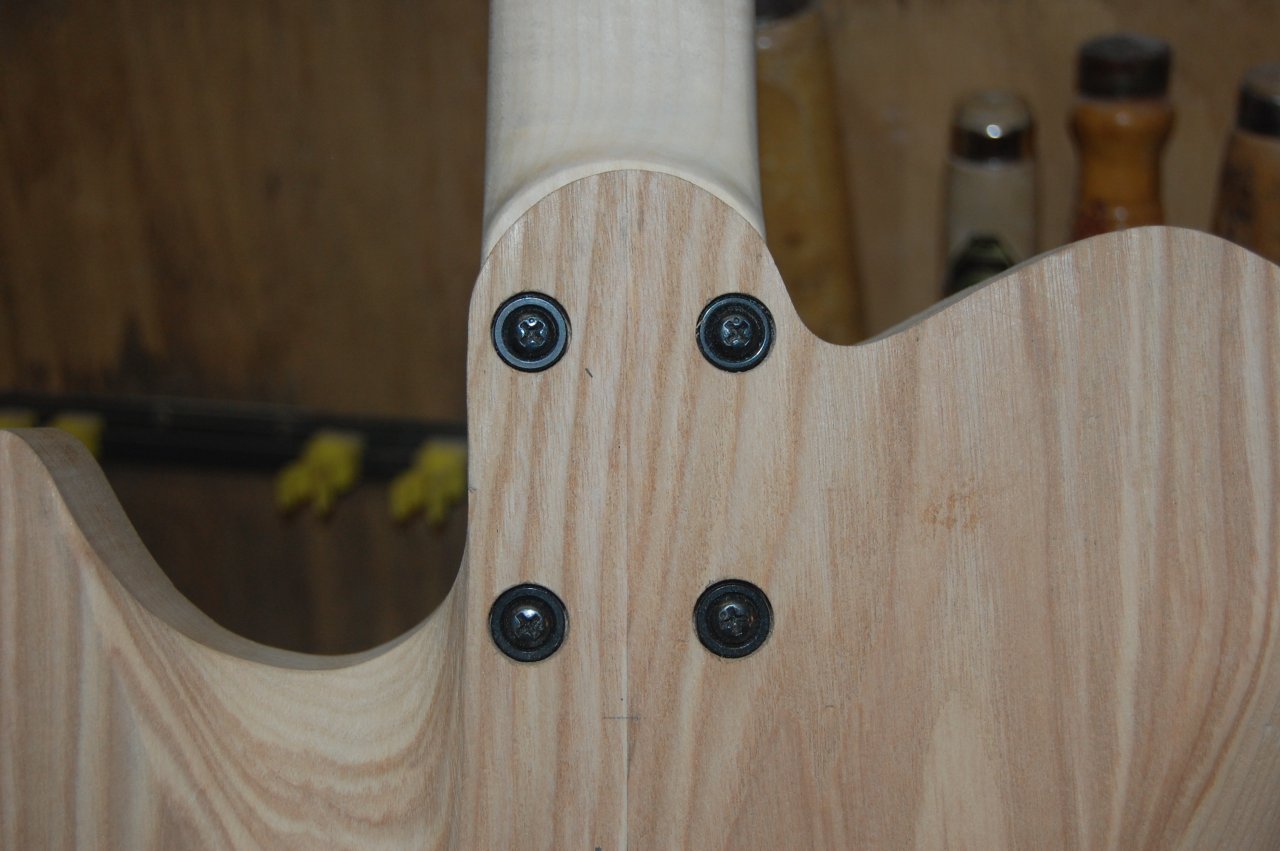

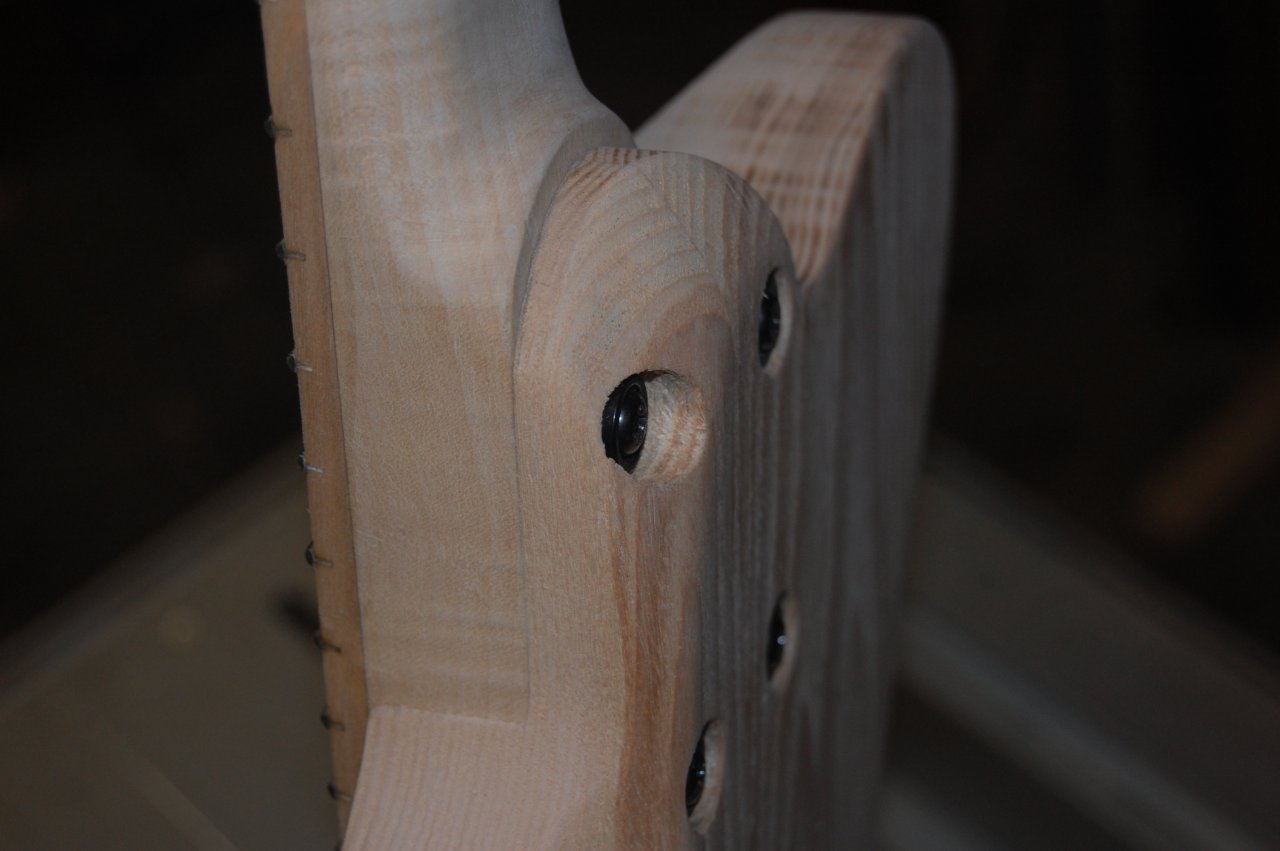

Dann alles zusammen schrauben.

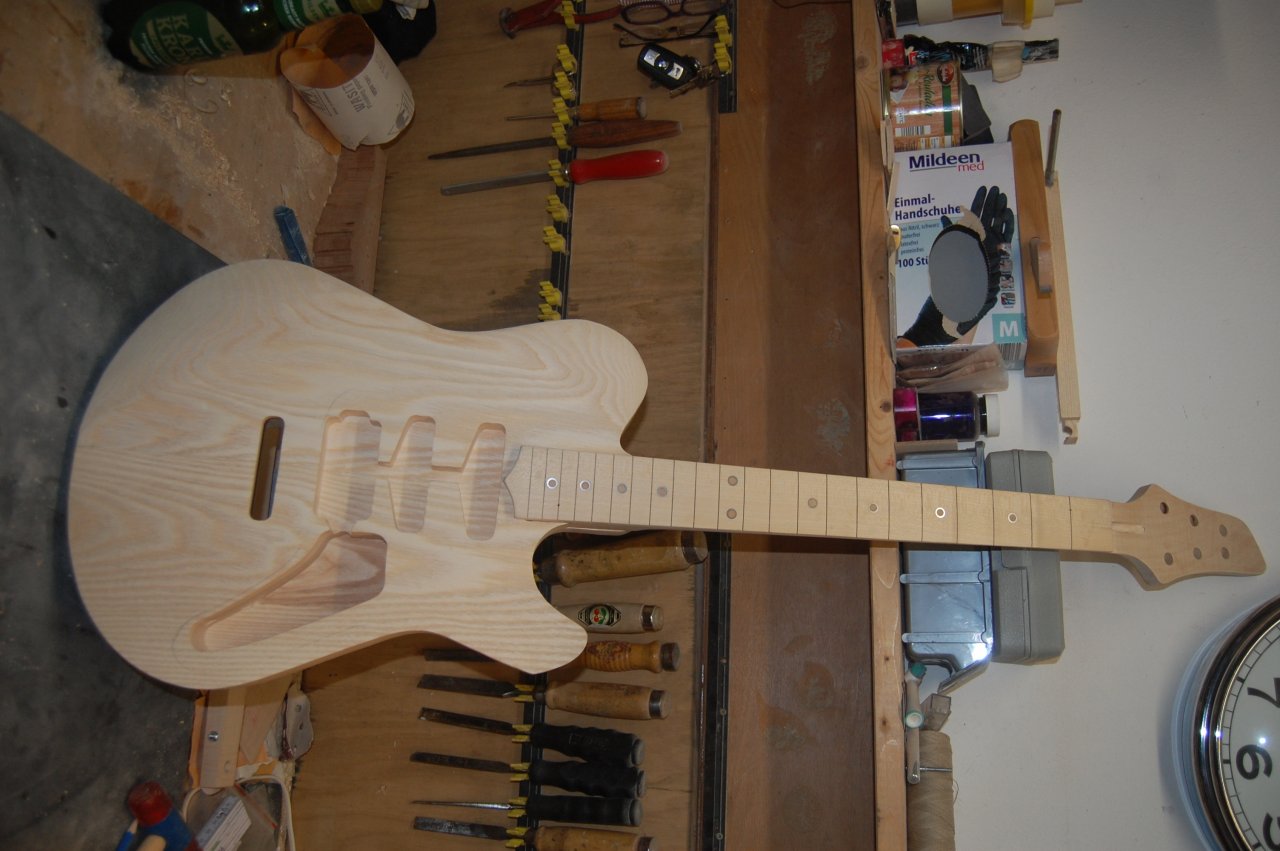

Sieht schon ganz gut aus...

Schlanke 2,6 Kg





to be continued.............



[FuriousG]

Wieder ein sehr schöner Baubericht und eine tolle Arbeit, alle Achtung.

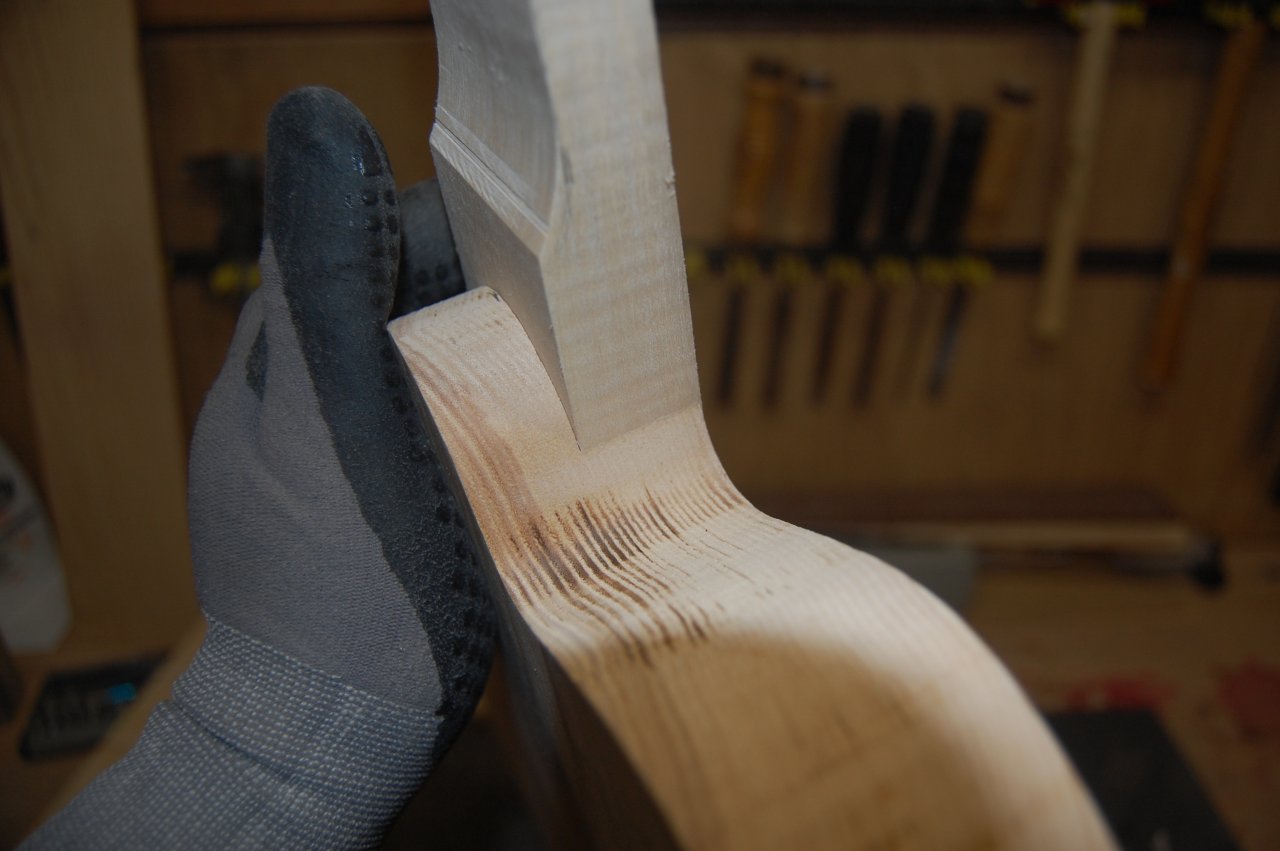

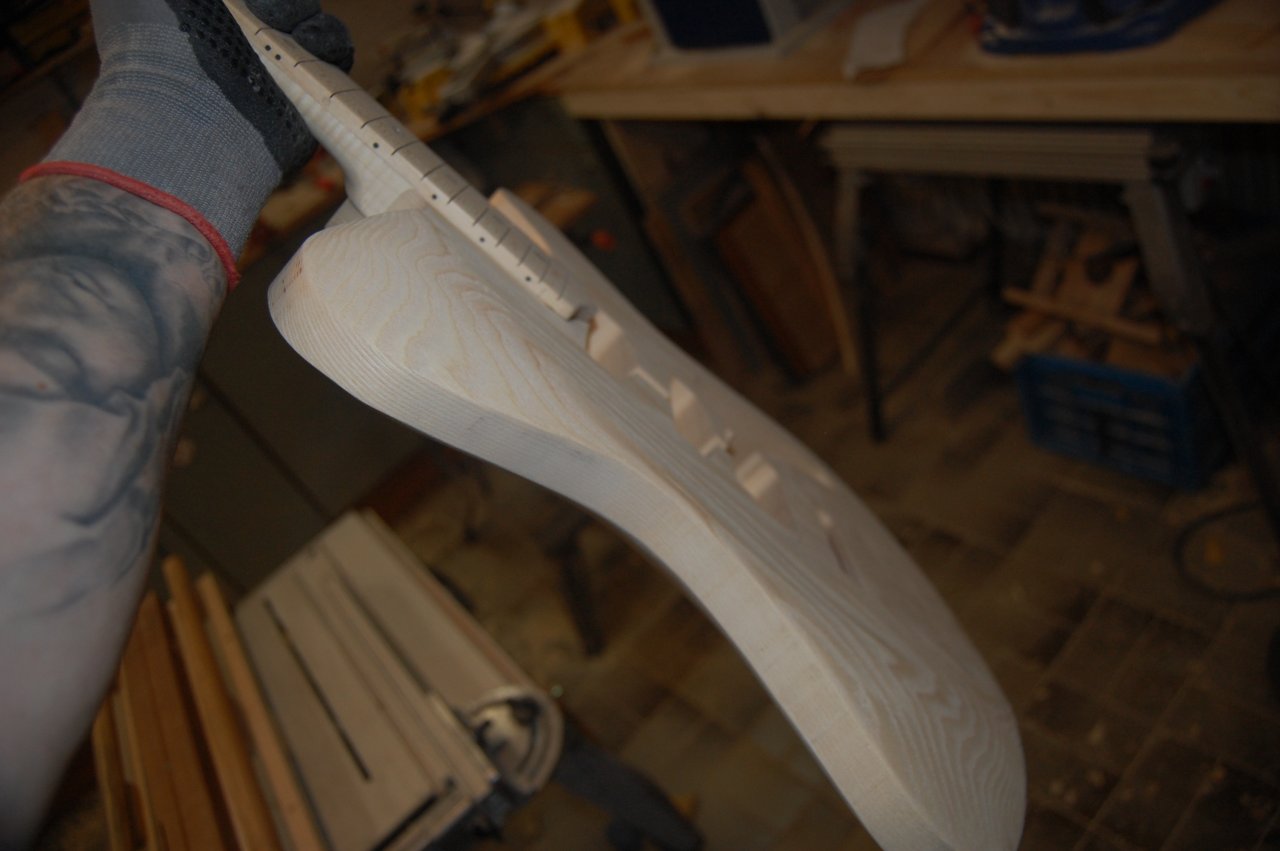

Was hältst du von dem Vorschlag, an der Rückseite der Halstasche noch etwas Material wegzunehmen und den Hals-Korpus-Übergang etwas ergonomischer zu gestalten?

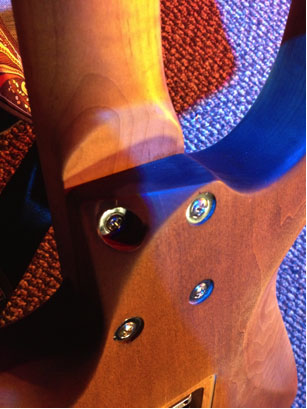

Als Beispiel hier mal ein Bild von der Charvel Guthrie Govan Signature:

Da du ja offenbar ohne Halsplatte sondern mit Halspitten arbeitest, wäre das ein überschaubarer Aufwand und in diesem Stadium der Gitarre noch relativ schnell umsetzbar.
Das Käme der Spielfreude sicher sehr entgegen.



[galaxis]

Ja sicher. Das wird noch angepasst. Mache ich morgen.....



[TheSG]

Nice



[galaxis]

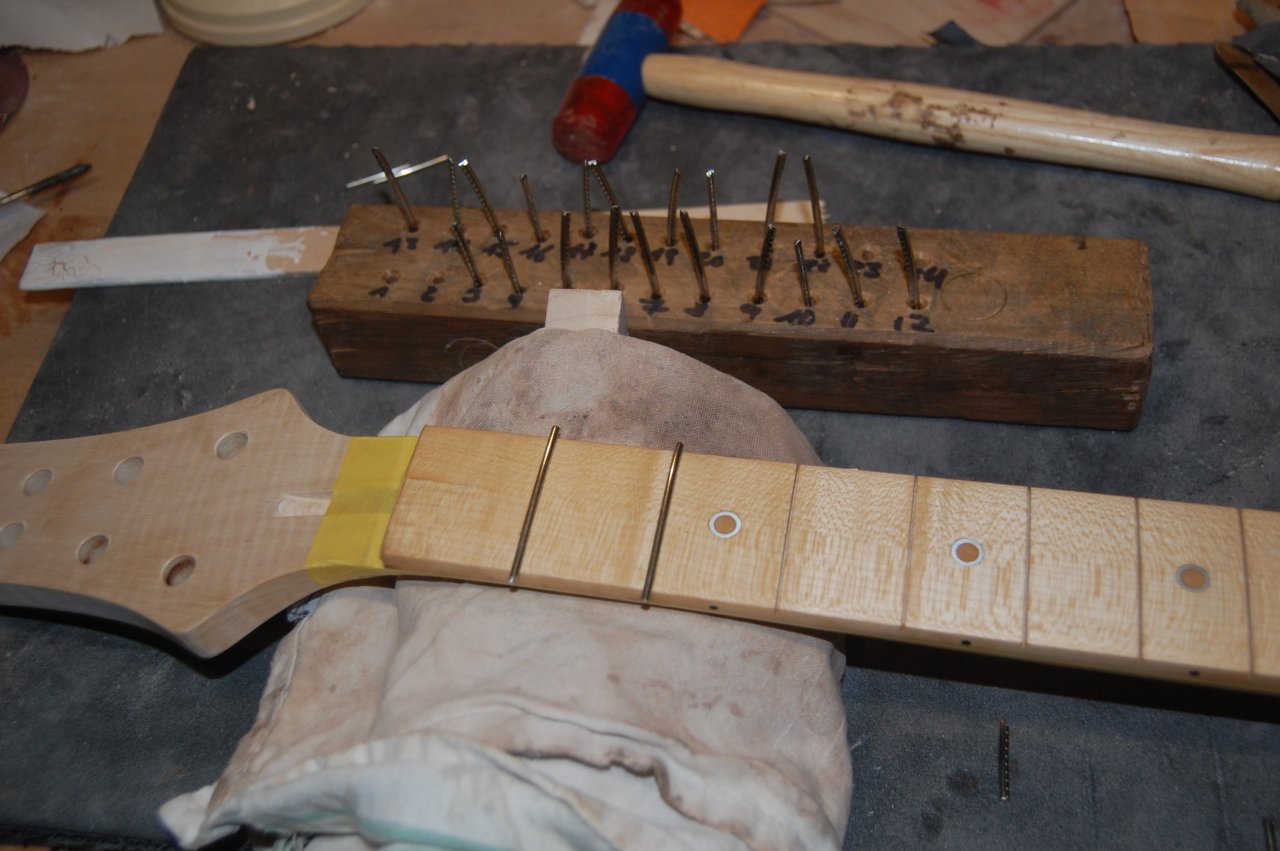

Heute auch ein wenig weitergemacht. Bünde und Holzarbeiten

to be continued............



[Axel.S.]

Sehr spannend. Ich mag es, dass Du das obere Horn auch mit einer Kontur versehen hast. Es sieht ein bisschen so aus, als würden der Lauf der Konturen etwas dem Pickguard folgen (oder umgekehrt). Stimmt das oder sieht das nur so aus und liegt an der Maserung des Holzes? Auf dem letzten Bild sieht es so aus.



[galaxis]

Sehr spannend. Ich mag es, dass Du das obere Horn auch mit einer Kontur versehen hast. Es sieht ein bisschen so aus, als würden der Lauf der Konturen etwas dem Pickguard folgen (oder umgekehrt). Stimmt das oder sieht das nur so aus und liegt an der Maserung des Holzes? Auf dem letzten Bild sieht es so aus.

Das liegt an der Maserung die das optisch so aussehen läßt........




Danke übrigens für die Kekse.

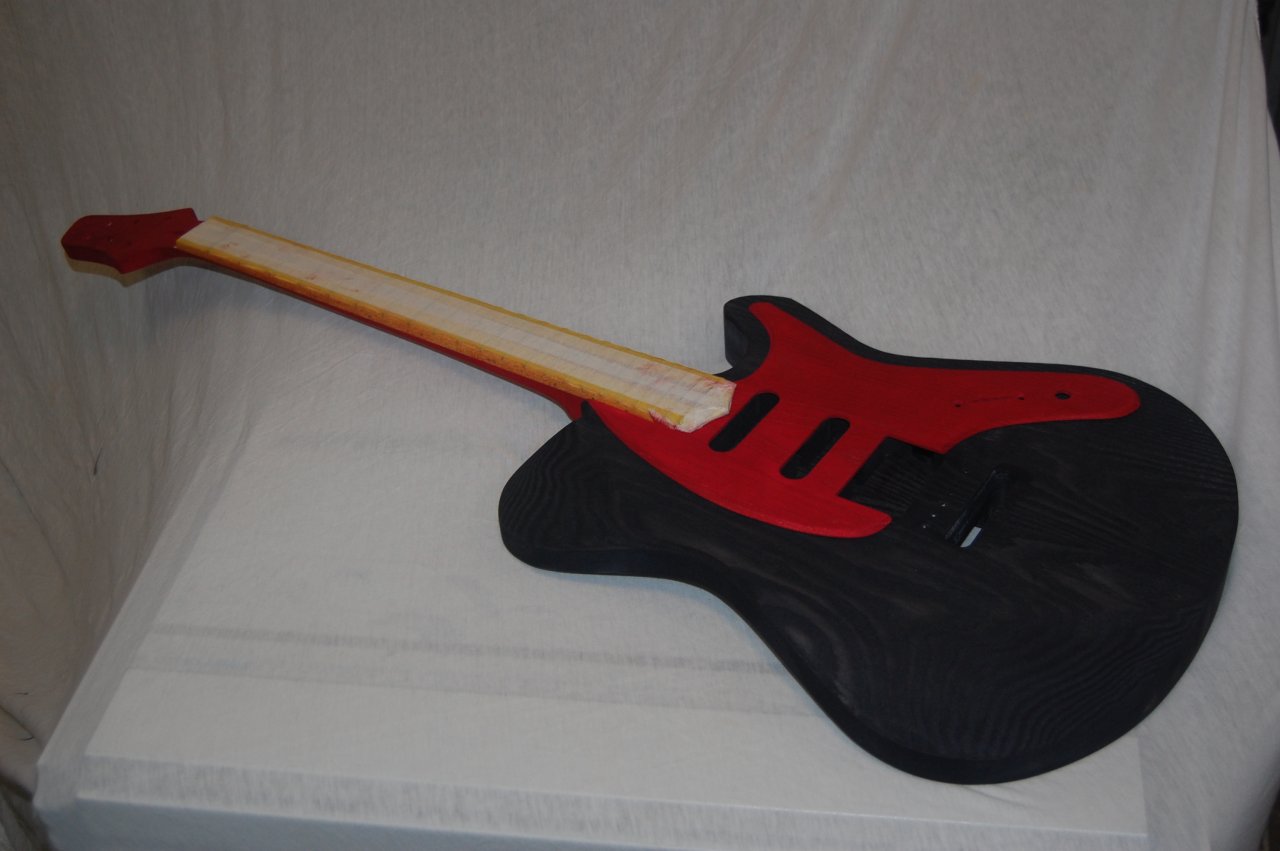

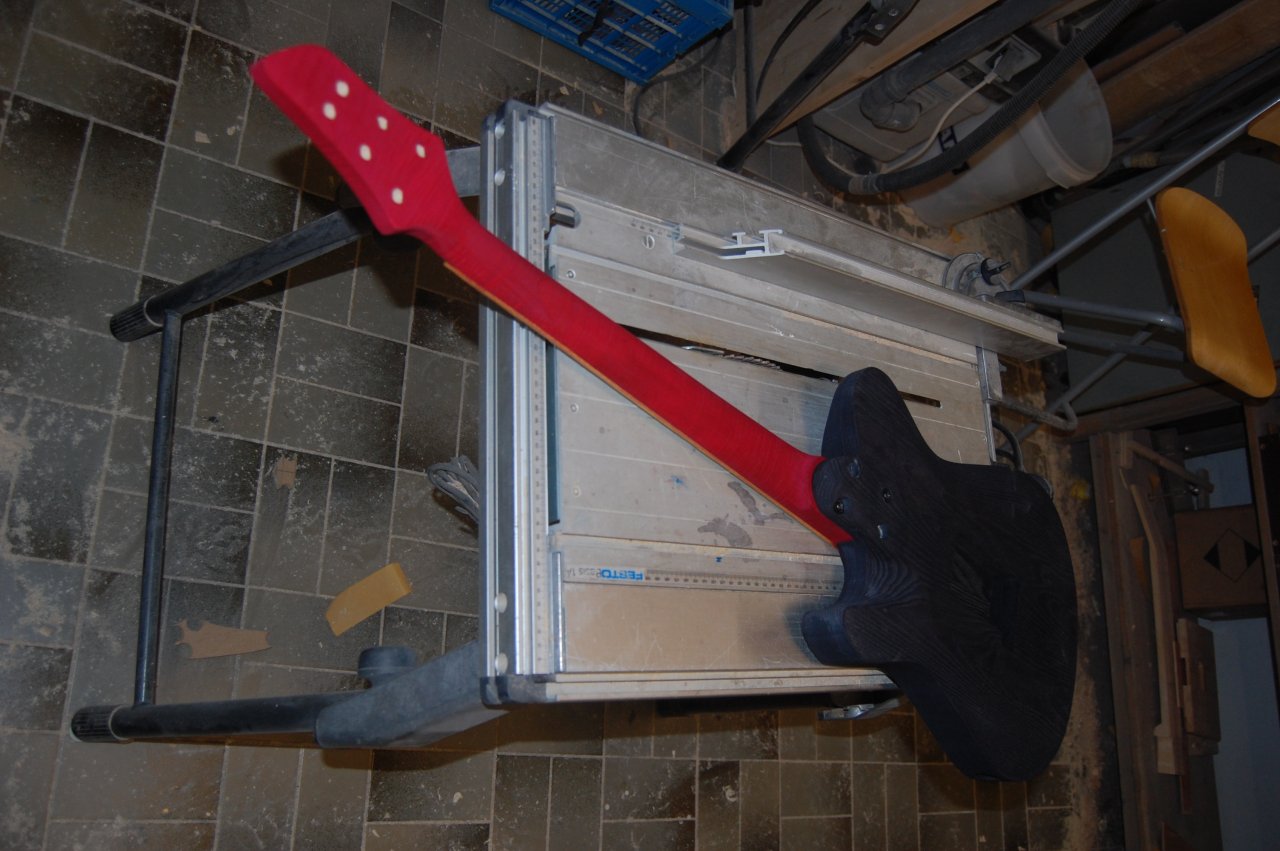

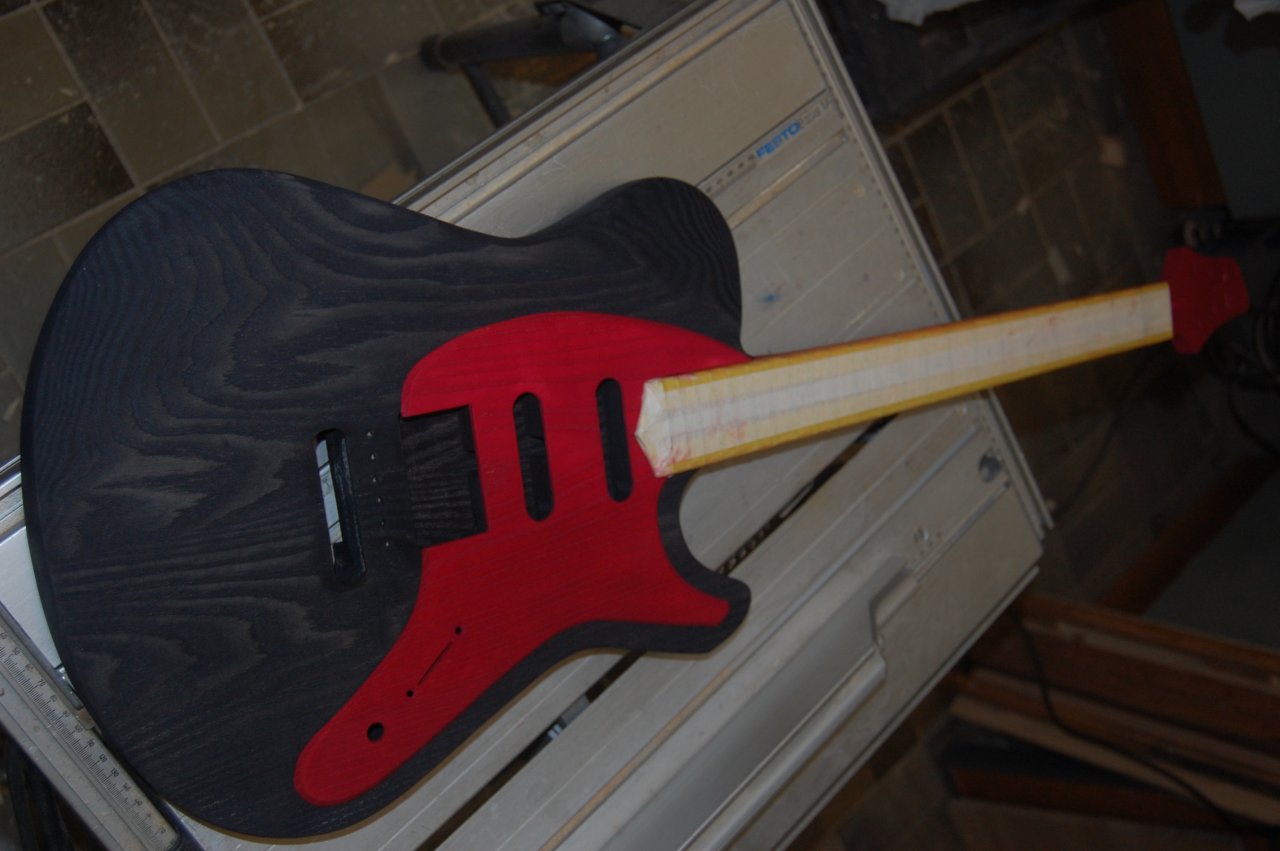

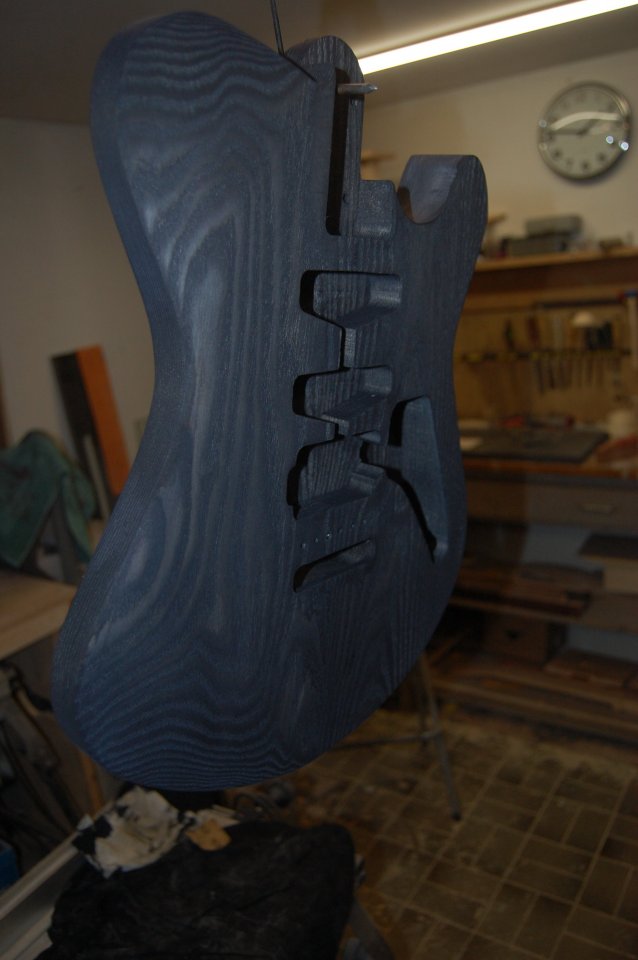

Ganz schön schwarz

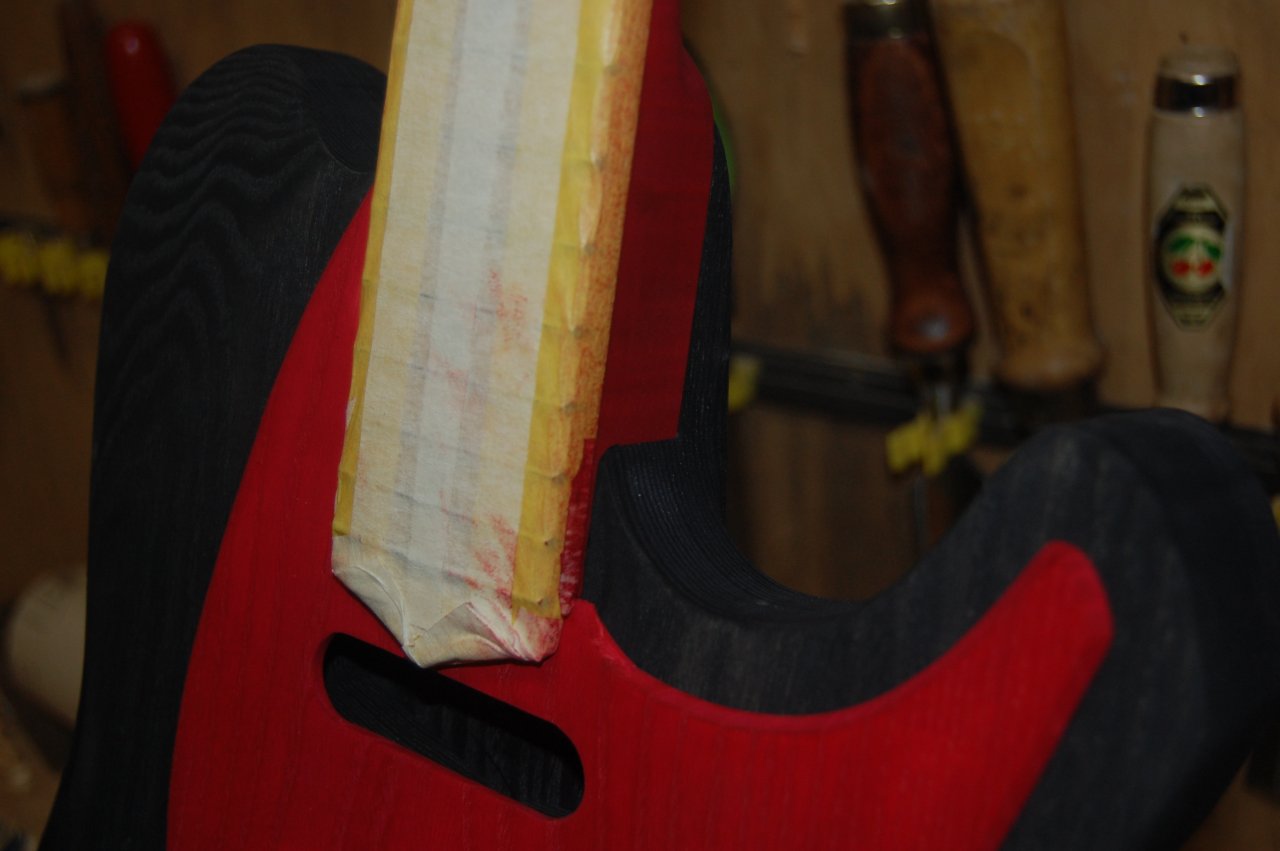

und Rot. Wird jetzt nicht jedem gefallen aber das ist auch noch unbearbeitet, nur 2x gebeizt.

Die Riegelung ist auch nur unter der Beize zu erahnen.

Morgen wird das alles nett gemacht und dann entweder geölt oder lackiert. Mal sehen......





to be continued..................
