Relativ kurze Winkelklinkenstecker mit kleinem Kopf gesucht

[maert]

Guden,

will mir neue Patchkabel zulegen, weil die Billigheimer Ssnake vom T die ich bisher hatte, sind einfach schrott. Man bekommt die schönsten
Zusatzgeräusche, je nachdem wie man sie dreht und wendet.

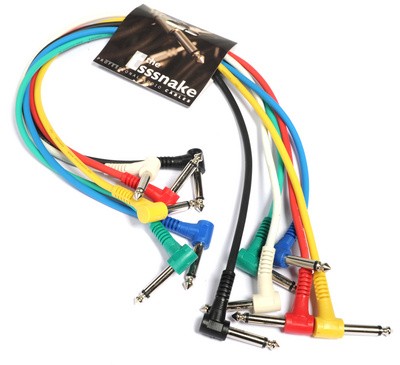

Um diehier geht es



Jetzt haben die allerdings eine wirklich geile Eigenschaft: die Winkelstecker sind so klein und schmal, dass ich am Boss LS2, der an einer Seite
drei Buchsen ziemlich nah beieinander hat, keine Platzprobleme habe.

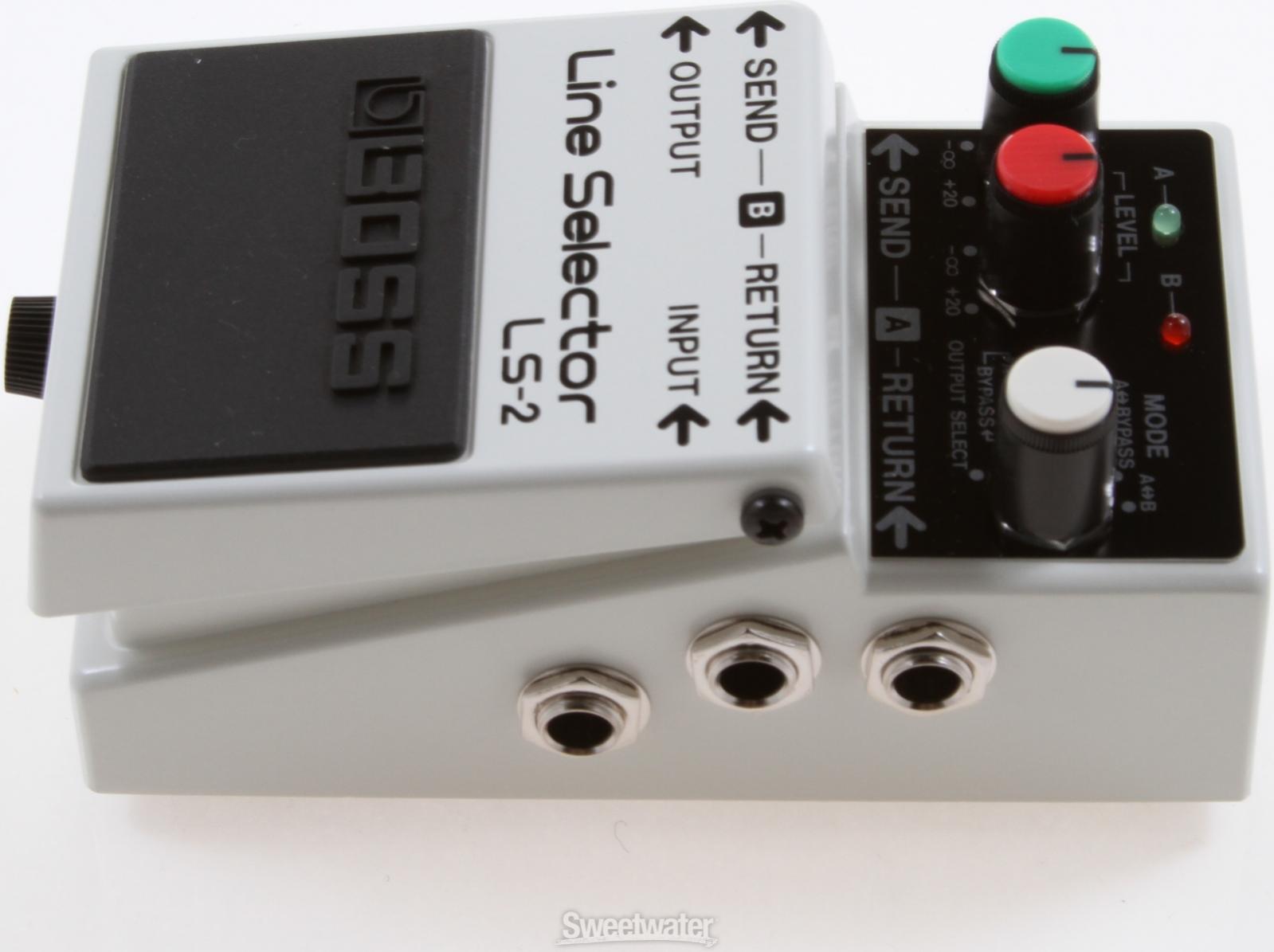

So sieht das Ding aus



Alle bisher angeguckten Kabel bzw. Winkelstecker haben entweder einen zu grossen Kopf so dass sie nicht nebeneinander an den LS2 passen. Oder
wenn sie passen (die Neutrik z.B.), dann ist der feste Teil des Steckers so lang oder klobig, dass sie entweder weit nach oben rausstehen
(Gefahr des drauftretens) oder zu weit nach unten wenn man sie nach unten zeigend dreht.

Wer kennt also ziemlich kleine Winkelstecker?

Gruss,
Maddin



[mike porcaro jr.]

So, hier mal der Crosspost zu deiner Frage im Effekt-Board-Thread.

Also, wie gesagt, ich verwende George L's Kabel. Die Kabel, die die aktuelle billig/teuer-Patchkabel mitangeheizt haben.

Der Vorteil dieser Kabel ganz praktisch gesehen: ultra kompakt und: selbst konfektionierbar und lötfrei!
Die Verbindung von Kabel und Stecker erfolgt über ein geniales Schraub-System. Dadurch kann man sich ultra schnell neue Kabel in der exakt benötigten Länge herstellen. Die Kabel zwischen den Effekten in der unteren Reihe bei mir sind z.B. nur 2cm lang!

Ein weiterer Vorteil: also ich versichere, dass ich beim Umstieg von Thomann Patchkabeln (die etwas massiveren mit Metallstecker) auf diese Kabel einen positiven klanglichen Effekt gehört habe. (Wichtig zu erwähnen dabei ist, dass es sich dabei um 4 Effekte mit 3 Patchkabeln dazwischen gehandelt hat. Die Effekte haben True-Bypass.) Der Klang wurde definitiv klarer!

Der große Nachteil: der Preis.
Das Zeug kostet echt viel. Die Stecker (gewinkelt) kosten 5,78€/Stk. in der dünnen Kabelausführung (welche ich überwiegend habe). Die Kappen für die Stecker (nicht unbedingt nötig) noch mal 1,19€/Stk. Das Kabel kostet 5,18€/Meter.
Das heißt bei einem üblichen 15cm Patch wärest du bei 14,71€. Das gibt's sicher günstiger...

Aber wie gesagt: der Nutzen ist riesig und dem Sound tut's auch gut.

Kriegen tut man sie in Deutschland bei Banzaimusic.com und Session (ehem. Musik Schmidt).

Liebe Grüße,
Bene



[disssa]

Sehr interessant und aussagekräftig finde ich diesen Thread: Winkel Klinkenstecker / Winkelklinken Platzvergleich für das Effektboard / Patchkabel...

Ich verwende gerne die im o.g. Beitrag verlinkten Thomann Winkelstecker:

Thomann SK140 Jack mono Angled
​

Sie lassen sich gut verarbeiten, sind Preis/leistungsmäßig recht gut...

Nen Tick besser/stabiler verarbeitet sind jedoch Amphenol-Winkelstecker:

Nachteilig gegenüber den Thomann-Winkelsteckern: Der längere "Schenkel"...



[maert]

Eh! Das ist ja genau der Fred für mich! Hab ich in der Sufu echt nicht gefunden....Danke!



[Cervin]

Also, wie gesagt, ich verwende George L's Kabel. Die Kabel, die die aktuelle billig/teuer-Patchkabel mitangeheizt haben.

Jep
Wenn ich eindeutig nachgewiesen hab dass Patch-kabel nicht klingen (oder vielleicht ergibt sich ja auch was anderes!), revidierst du dann auch deine Meinung
oder MUSS ich dafür auch unbedingt die Georg L's mit testen? Ich mein, die kosten ja etwa ein drittel von dem Vovox, und noch ein Kabelsatz mehr würd ich gerne vermeiden.

Kann es es vielleicht auch sein, dass eins von deinen Patchkabeln vorher kaputt war? Eine kalte lötstelle o.Ä. fällt nicht immer direkt als fehler auf, bis man das Kabel wechselt
und den unterschied hört

Ansonsten 100% zustimmung zu Disssa. Die SK140 hab ich jetzt auch schon sehr oft benutzt, und konnte keienn utnerscheid zu den wirklich teuren Neutrik feststellen.
Die sind angenehm zu löten und haben einen nur-metall Schirm. Die Zugentlastung ist natürlich fürn a*sch, aber bei patchkabeln meißt eh unwichtig.



[DanielwithBass]

Evtl. helfen dir diese Stecker hier



[disssa]

Evtl. helfen dir diese Stecker hier

Die Teile sind zwar recht flach, was den Abstand zwischen zwei Effekten verringert, jedoch ist der "Kopf" des o.g. Steckers recht breit, so dass man bei den recht eng liegenden Anschlüssen beim LS-2 Probleme bekommen könnte, drei dieser Stecker nebeneinander zu platzieren...



[Vindsvalr]

Die Teile sind zwar recht flach, was den Abstand zwischen zwei Effekten verringert, jedoch ist der "Kopf" des o.g. Steckers recht breit, so dass man bei den recht eng liegenden Anschlüssen beim LS-2 Probleme bekommen könnte, drei dieser Stecker nebeneinander zu platzieren...

Das wird sogar ziemlich sicher passieren. Ein Freund und ich nutzen diese "Pancake"-Stecker in der Ausführung von Hicon für Pedalboard-Verkabelungen und bei einem Board mussten wir wegen sehr eng zusammen liegender Buchsen an einem Gerät auf nen Amphenol-Stecker ausweichen.



[mike porcaro jr.]

Jep
Wenn ich eindeutig nachgewiesen hab dass Patch-kabel nicht klingen (oder vielleicht ergibt sich ja auch was anderes!), revidierst du dann auch deine Meinung
oder MUSS ich dafür auch unbedingt die Georg L's mit testen? Ich mein, die kosten ja etwa ein drittel von dem Vovox, und noch ein Kabelsatz mehr würd ich gerne vermeiden.

Kann es es vielleicht auch sein, dass eins von deinen Patchkabeln vorher kaputt war? Eine kalte lötstelle o.Ä. fällt nicht immer direkt als fehler auf, bis man das Kabel wechselt
und den unterschied hört

Ansonsten 100% zustimmung zu Disssa. Die SK140 hab ich jetzt auch schon sehr oft benutzt, und konnte keienn utnerscheid zu den wirklich teuren Neutrik feststellen.
Die sind angenehm zu löten und haben einen nur-metall Schirm. Die Zugentlastung ist natürlich fürn a*sch, aber bei patchkabeln meißt eh unwichtig.

Die Diskussion muss ja an dieser Stelle auch nicht wieder aufbrechen...
Ich beobachte deinen Test mit großem Interesse und kann mir auch vorstellen, dass es tatsächlich keine hörbaren Klangunterschiede gibt. Das würde mir auch keine Schmach bedeuten. Allerdings kann ich mir auch vorstellen, dass der Test, sofern es keine Unterschiede geben wird, anders aussehen würde, wenn man mehrere von den Patchkabeln hintereinander hat (daher habe ich auch extra geschrieben: bei mir waren es 4 Effekte mit 3 Patches).

Wenn es um den Klang und mein Gefühl mit den Kabeln geht, würde ich die George L's auch nicht unbedingt kaufen. Da wäre ich mit guten Cordials, oder Sommer Kabeln völlig zufrieden und hätte keine Angst um Kabel Voodoo. (Wie gesagt: meine Kabel vorher waren wirklich richtig billige Kabel. Ich vermute definitiv keinen Unterschied zwischen Cordial und George L's.) Aber es ging ja bei mir, und auch bei maert um einen anderen Grund: nämlich die Abmessungen. Und da sind die George L's einfach ungeschlagen! So kleine Stecker gibt es sonst nicht.
Außerdem haben sie den Vorteil, dass man die Länge komplett individuell abstimmen kann, was sonst nur bei dem Planet Waves Cable Kit oder im Selbstlötverfahren geht.

Daher: back to topic und auf in die Suche nach Steckern, die gut dicht nebeneinander passen.

Liebe Grüße,
Bene



[DanielwithBass]

Die Teile sind zwar recht flach, was den Abstand zwischen zwei Effekten verringert, jedoch ist der "Kopf" des o.g. Steckers recht breit, so dass man bei den recht eng liegenden Anschlüssen beim LS-2 Probleme bekommen könnte, drei dieser Stecker nebeneinander zu platzieren...

Jop stimmt das hab eich nicht bedacht....



[Cervin]

Daher: back to topic und auf in die Suche nach Steckern, die gut dicht nebeneinander passen.

True aber wegen solcher aussagen mach ich den test ja eben für die nicht löter sicherlich eine gute möglichkeit!

@topic: mal ein tipp von mir, wie man die steckerbreite ohne speziellen stecker halbiert:
Man legt sie einfach übereinander. (und alle so:"hä?").
Nein, im erst Man muss eigentlich "einfach" nur die effektgeräte so versetzten, dass alle stecker so gesehen in einer linie liegen. Dafür gibt es 2 möglichkeiten, einfach das eine etwas weiter runter stellen als das andere.
Oder, eines der effekte einfach um ca 1,5 cm erhöhen. Damit liegt der stecker im ausgang von effekt1 genau unter dem stecker von eingang effekt2. Somit stehen beide effekte genau eine stckerbreite voneinanr entfernt, und nicht 2, wie es normal wäre. Ich hab teilweise eine erhöhungen in größe der effekte aus holz gebaut. Dabei sogar einen kanal gelassen, wenn man weitere kabel unterhalb des effektes verlegen will
soweit verständlich oder baucht das bilder?



[disssa]

Du meinst das so in der Art?:



[Cervin]

Ja genau, das wäre die erste möglichkeit. Man kann so auf dem bild die effeke ja auch noch viel enger aneinander schieben. Das geht leider nicht immer so gut(bzw bei allen geräte), daher gibt es die alternative lösung mit der höhenänderung.



[Cymon]

@Cervin:
Das ist zwar ne super Idee, allerdings hilft es dem TE leider nicht viel weiter, da er kleine Stecker sucht, weil an EINEM Effekt die Buchsen zu eng aneinander liegen. (siehe Post#1)

Wäre es nicht vielleicht einfacher gerade Stecker zu nehmen und dann die Kabel einfach nur nach unten zu biegen?
Das nimmt zwar mehr Platz auf dem Board ein, aber auf jeden Fall passen dann drei Kabel in den Effekt.

Gibt es Patchkabel mit Winkel -> Gerade?



[Cervin]

@Cervin:
Das ist zwar ne super Idee, allerdings hilft es dem TE leider nicht viel weiter, da er kleine Stecker sucht, weil an EINEM Effekt die Buchsen zu eng aneinander liegen. (siehe Post#1)

Kann aber auch helfen Denn: Wenn ein Gerät hochgelagert wird, wie ich z.B. mittels holz sagte, können die Winkelstecker mehr oder weniger "gerade" nach unten zeigen. Ohne Erhöhung behindern die sich selber, so dass mehrere nebeneinander einfach nicht passen. Wenn man das erhöht geht das aber (man kann testweise z.B. einfach den Winkel mal nach "oben" zeigen lassen. Dann kann man den effekt zwar schlecht mit dem Fuß bedienen Aber man sieht ob es passt.). Obs jetzt speziell beim LS2 reicht weiß ich nicht, wäre aber ein Versuch wert (mit den SK140).



[maert]

Sodele, ich denke ich bin fündig geworden bei Hicon. Das ist so ne Hausmarke von Sommer Cable.



Beim T. sogar recht angenehm im Preis https://www.thomann.de/de/hicon_jack_hi_j63ma04.htm

Das steht nirgendwo wie lang der schwarze Schenkel (incl. "Kopf" des Steckers) ist, auch nicht bei Sommer im Hausinternen System. Die
waren aber so nett einen ausm Lager zu holen und zu messen: 7,4 cm. Das Passt!
Das ist nur ein bischen länger als die "Stecker" von den T. Billigheimern.

Diese Flachkoppstecker fallen in der Tat raus wegen zu breit.



[Cymon]

@Cervin:
Stimmt, daran habe ich gar nicht gedacht!

@maert:
Da haste ja jetzt das passende gefunden und gut aussehen tuts auch noch!



[hotte66]

Moinsen Allerseits,

einer unserer Gitarrenspieler schwört auf diese Stecker da sie mit einer Art Zugentlastung (leichte Verdickung, schwer heraus zu ziehen) an der Klinke ausgestattet sind.

http://www.audiosol.de/Steckverbind..._u3352_z17336517-39d9-4488-9511-3bf35d109efc/



[Vindsvalr]

Na ja, Zugentlastung ist für ein ordentlich aufgebautes Effektboard vollkommen vernachlässigbar. Außerdem hab ich gehört, dass diese Verdickung am Stecker auf Dauer die Buchsen beschädigen kann.



[hotte66]

Na ja, Zugentlastung ist für ein ordentlich aufgebautes Effektboard vollkommen vernachlässigbar. Außerdem hab ich gehört, dass diese Verdickung am Stecker auf Dauer die Buchsen beschädigen kann.

Ich kann nur aus meinen frührern Zeiten in diversen Punkbands berichten das es besser ist eine Zugentlastung (Kabel mit Panzerband auf dem Boden ankleben, Kabel an der Box befestigen, etc., pp.) zu haben wenn das Publikum mal die Bühne "entert" und man sich mit 20- 30 Leuten auf Derselben befindet.

Außer ein paar Kratzern in den Buchsen keine größerern Schäden seit dem er sie nutzt (ca. 2 jahre)

Nur das bässte,
Hotte
