Position der Speaker in einer Box wichtig?

[OldRocker]

Hey zusamm,

...schöne Box Topisto, Chapeau!

Aber bitte doch nicht die Konstruktion von Gitarrenboxen und Hifi Lautsprechern in einen Topf werfen-das hat (zumindest in den letzten 30/40Jahren) nicht mehr viel gemeinsam!

So wenig, dass seit längerem schon in den Hifi Boxenbau einfliessende Erkenntnisse sogar grossteils ignoriert und umgedreht werden müssen um ne gute Gitarrenbox zu bauen.
Das bei Gitarrenboxen angewendete Prinzip des Breitbandchassis mit leichter Papiermembran auf grosser Schallwand und resonierendem Gehäuse ist in Sachen Hifi(Audio) State of the Art der 40/50er Jahre....und diese Lautsprecher wurden ohne Hochtöner auch in die Gitarrenamps gebaut.

Ein in dieser Tradition gebauter 12er Gitarrenspeaker, egal welcher(!) klingt in einem Gehäuse wie im Post19 von HD600 bei dessen Hifi-Boxen(80er Jahre bis neu?!) gezeigt unter Garantie grauenhaft-weil hier 100%iges Dismatch der Konzepte vorliegt!

Gruss,
Bernie



[Bassturmator]

unter Garantie grauenhaft-

Habe mal bei einem Freund im Tonstudio einen zehnzöller einfach lose auf so eine stehende Pappröhre gelegt die aus einer Werbung stammte, also Müll war. Das klang so erschreckend gut dass wir das eigentlich mal sorgfältig bauen wollten.



[OldRocker]

....stirnrunzel!



[Real-JJCale]

Habe mal bei einem Freund im Tonstudio einen zehnzöller einfach lose auf so eine stehende Pappröhre gelegt die aus einer Werbung stammte, also Müll war. Das klang so erschreckend gut dass wir das eigentlich mal sorgfältig bauen wollten.

hat schon jemand gemacht... -> Rohrbox

und da gab es doch vor kurzem noch diese neue "Gitarrenbox", rund und eine Art Faltenbalg...?

RJJC



[gutmann]

hat schon jemand gemacht... -> Rohrbox

und da gab es doch vor kurzem noch diese neue "Gitarrenbox", rund und eine Art Faltenbalg...?

RJJC

http://www.liberty-music.de/cabinets-for-jazz-and-more/toob-ultra-light-speaker-cabinets.html

Die toob speaker waren das..



[Miss Topisto]

Zwischenfrage: laut einem Bauplan im Netz, soll die Materialdicke eines Marshall Bluesbreaker 12mm betragen. Für eine 2x12er finde ich dies nicht sehr dick und nehme an dass die Kiste ziemlich mitschwingt. Ist diese Materialstärke historisch korrekt?



[68goldtop]

Hi!

Zwischenfrage: laut einem Bauplan im Netz, soll die Materialdicke eines Marshall Bluesbreaker 12mm betragen ... Ist diese Materialstärke historisch korrekt?

Ich bin nicht 100% sicher, aber ich denke es sind/waren 19mm Birkensperrholz.

cheers - 68.



[Smoke165]

Ist damit vll nur die Schallwand gemeint?



[Miss Topisto]

Ich habe den Link mal kopiert. http://download1522.mediafire.com/o0zlbuq1bsvg/qq4hhyhnazm/1974+STYLE+COMBO+PLANS.pdf

"My take on the bluesbreaker cabinet" schreibt er dazu. Muss also nicht korrekt sein.



[68goldtop]

Moin!

Nach diesen Zeichnungen lag ich mit den 19mm wohl richtig

cheers - 68.



[Miss Topisto]

Beim 1974 Modell kann ich nur eine Vermassung von 12mm finden. (unterste Zeichnung)
Bei der 2x12er geh ich einig mit 19mm.

Auch TT baut einen Klon. 2x12er.
Gehäuse aus 15er, Schallwand 12er
https://www.tube-town.net/ttstore/T...aker-Style-Custom-Shop::5694.html?language=en

Allgemein denke ich, dass früher die Cabinets eher aus dünnwandigerem Material gebaut wurden als heute.
Dafür mehr Verstrebungsleisten und eben fingerverzahnte Bauweise. Alles viel aufwändiger. Schon fast Möbelbau. Hier eine Verzierung, dort ein Piping über die Front, etc.

Und; vielleicht war früher (60er Jahre) 12er und 15er Sperrholz eher verfügbar und die gebräuchlichen Materialstärken. Heutzutage werden ja viele Boxen aus 19er gebaut. Egal welche Grösse.



[mr.coleslaw]

Ich denke, dass das ganz lange Zeit genau so war.... da gibt's doch die Story, wie Jim Marshall die erste 4x12 (oder war's 8x12) für The Who gebaut hat. Das war mehr oder weniger ein Kasten um die 4 12-Zöller herum, auf dem man das Topteil gut stellen konnte.
Es gibt auch noch Gegenbeispiele, wie die Mesa Boogie Thiele, bei der die Maße (Volumen, Querschnittsfläche der Bassreflexöffnungen) genau auf den Speaker abgestimmt sind.

Bei vielen Boxen wird die Wahrheit wohl irgendwo dazwischen liegen.

Akustik ist nicht trivial.. ich würde mich da auch an den Tipp, bestehende Maße zu übernehmen, halten.

War ne 8x12" die kaum transportiert werden konnte und deshalb in zwei 4x12 er gesplittet wurde. So entstand das legendäre Marshall Stack.



[crazy-iwan]

War ne 8x12" die kaum transportiert werden konnte und deshalb in zwei 4x12 er gesplittet wurde

Die jämmerlichen Roadies von damals sind Schuld



[mr.coleslaw]

Press

Die jämmerlichen Roadies von damals sind Schuld

Genau, hätten mal mehr futtern sollen



[Miss Topisto]

Immer noch in der Testphase, welche Gehäusematerialstärke sich als die beste herausstellt, zu mindest für meinen Geschmack, habe ich trotzdem schon mal am Design herumgebastelt.
Mir gefällt die Astoria Serie ganz gut. Zumal es schon fast eine Mischung aus Fender Tweed TV Panel und Marshall Vintage Combo darstellt. Die Form um den Speaker finde ich allerdings nicht soo der Burner. Das habe ich mal weggelassen um zu sehen obs hübscher wird.
Was meint ihr?

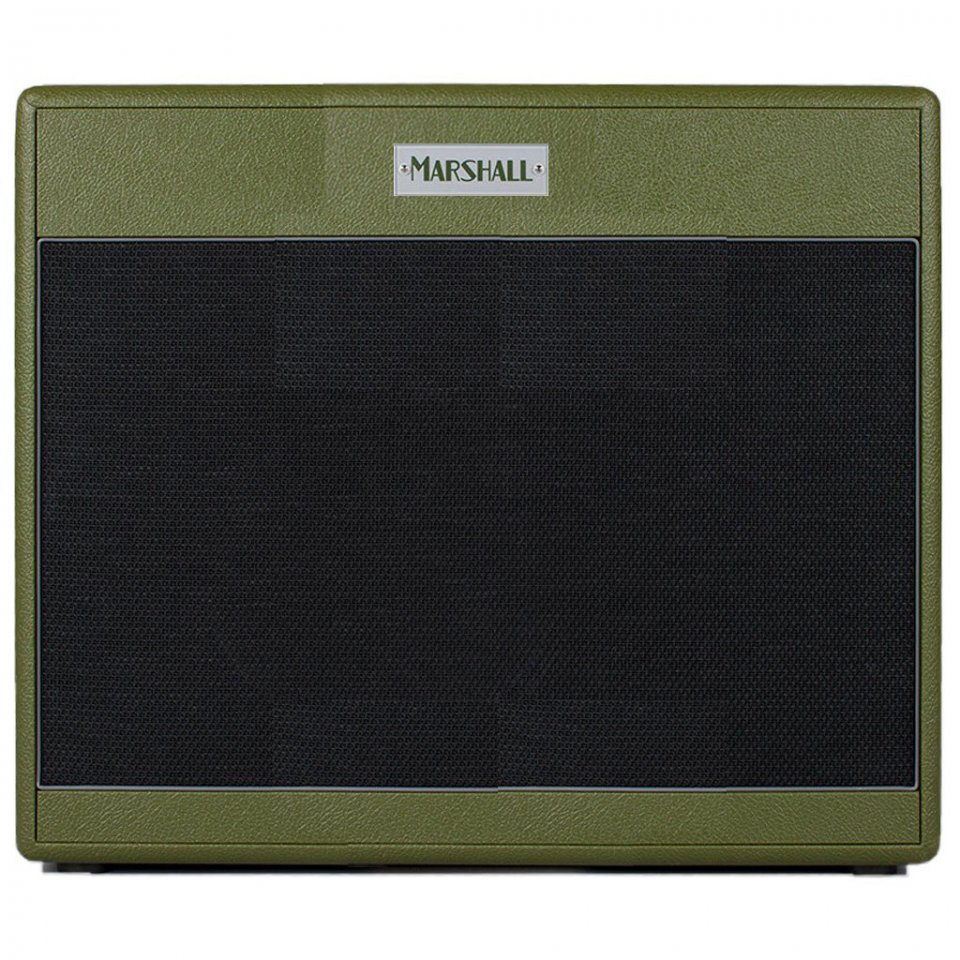

Hier mein Take dazu:

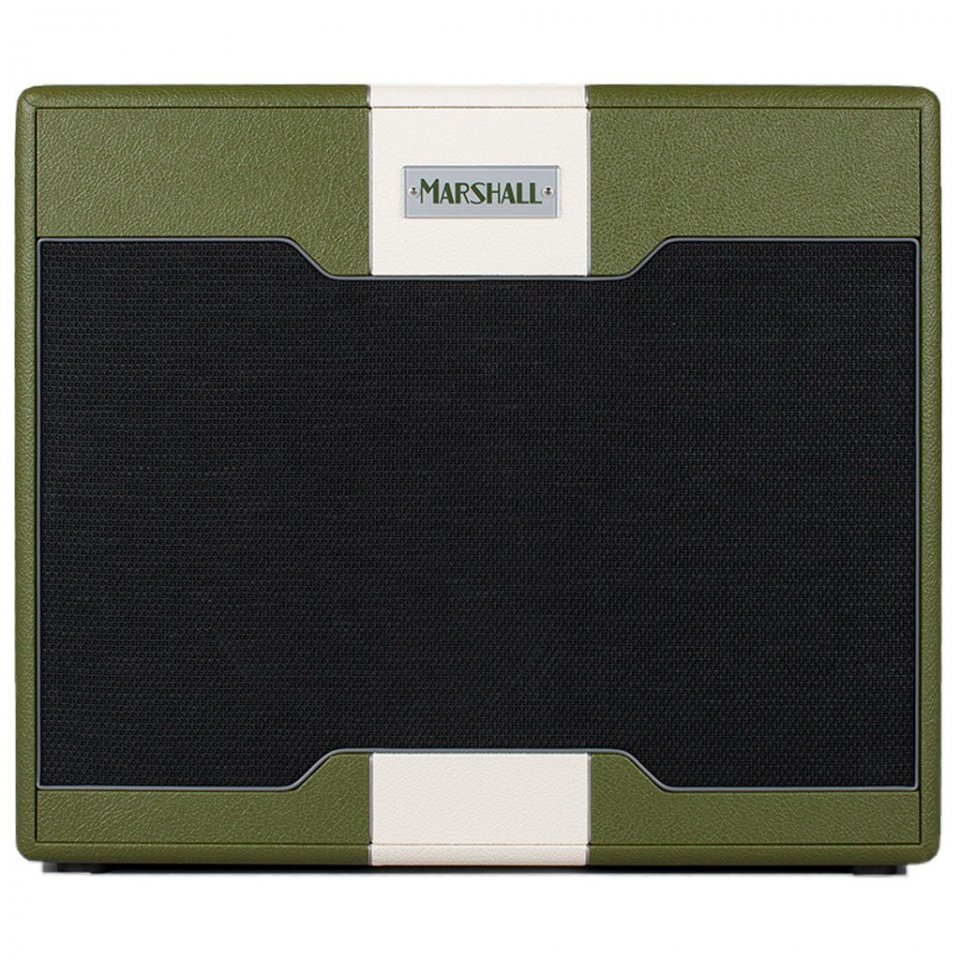

Und hier das Original



[VS73]

Ein Stimme für British Racing Green. Also leicht anders! So in etwa .. mit einer anderen Frontbespannung:
https://www.tube-town.net/ttstore/T...luesbreaker-Style-Custom-Shop-GOLD::5696.html



[Miss Topisto]

Kennt jemand eine Quelle für das von Marshall verwendete Tolex ?



[VS73]

Auch Tube Town... hab noch nie gelesen, dass da irgendwelche signifikanten Unterschiedes sind!



[Miss Topisto]

Ich habe hier eine Rolle Candy Green liegen. Das ist übles Bonbon Grün und daher viel zu hell.
Ich suche etwas mehr Richtung Olive.



[VS73]

Ist immer schwierig.. alleine beim Fotografieren und am Bildschirm ändert sich die Farbe schon 2x. Die haben aber für 30 cent Muster:
https://www.tube-town.net/ttstore/Tolex-Kunstleder-Bespannung/Tolex-MUSTER:::111_220.html
