pimp my X/M32

tombulli · 10.02.18

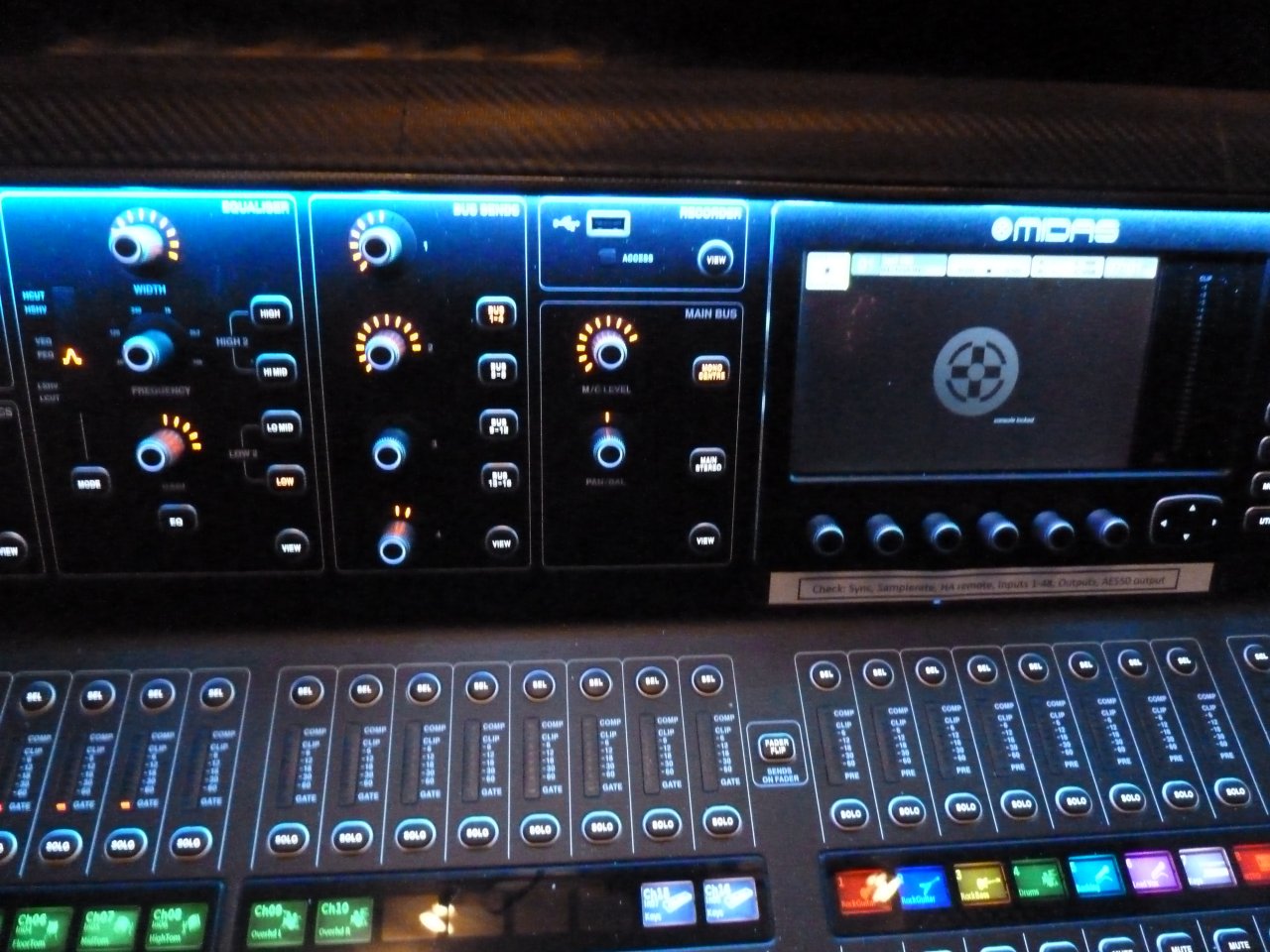

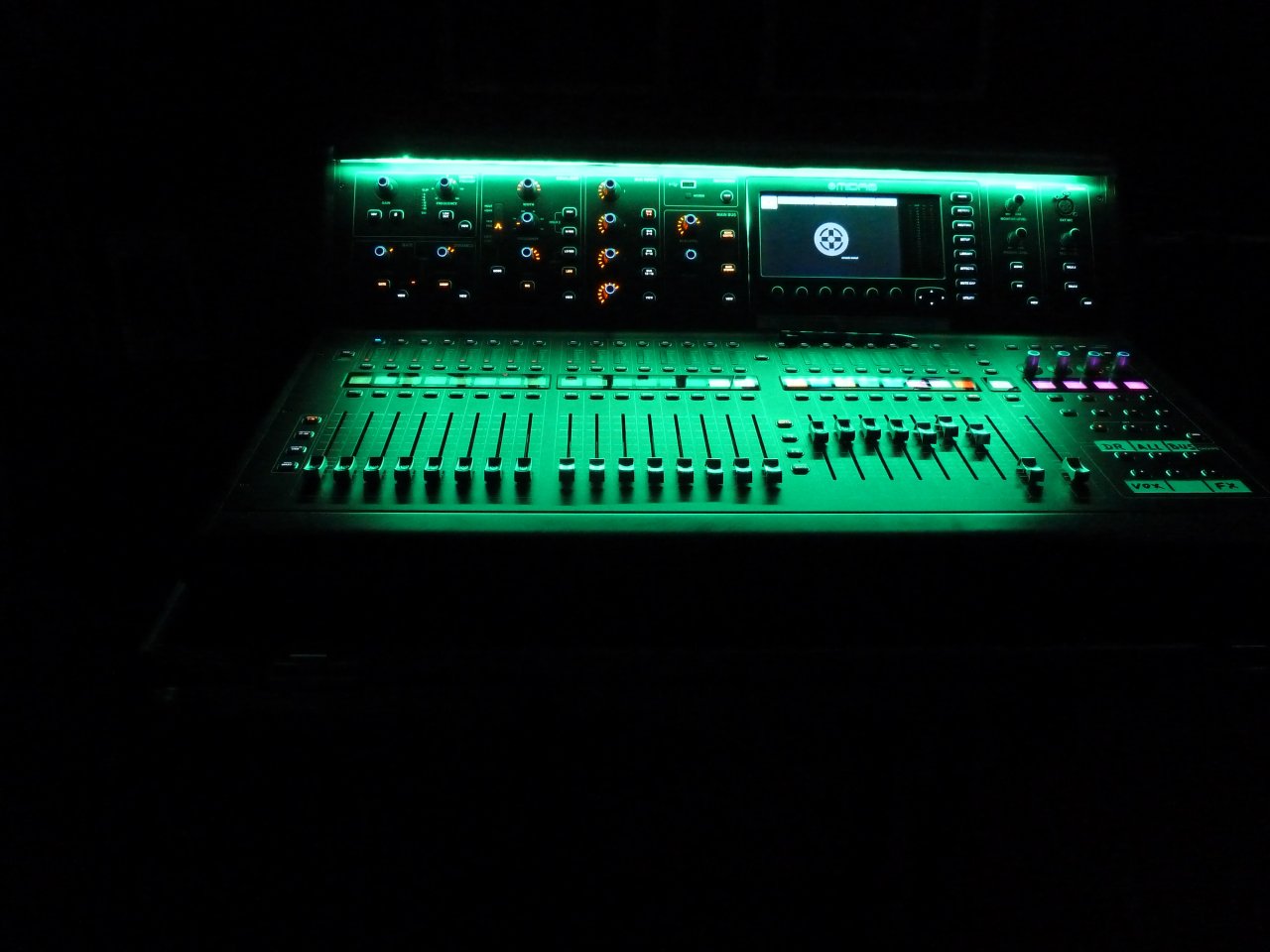

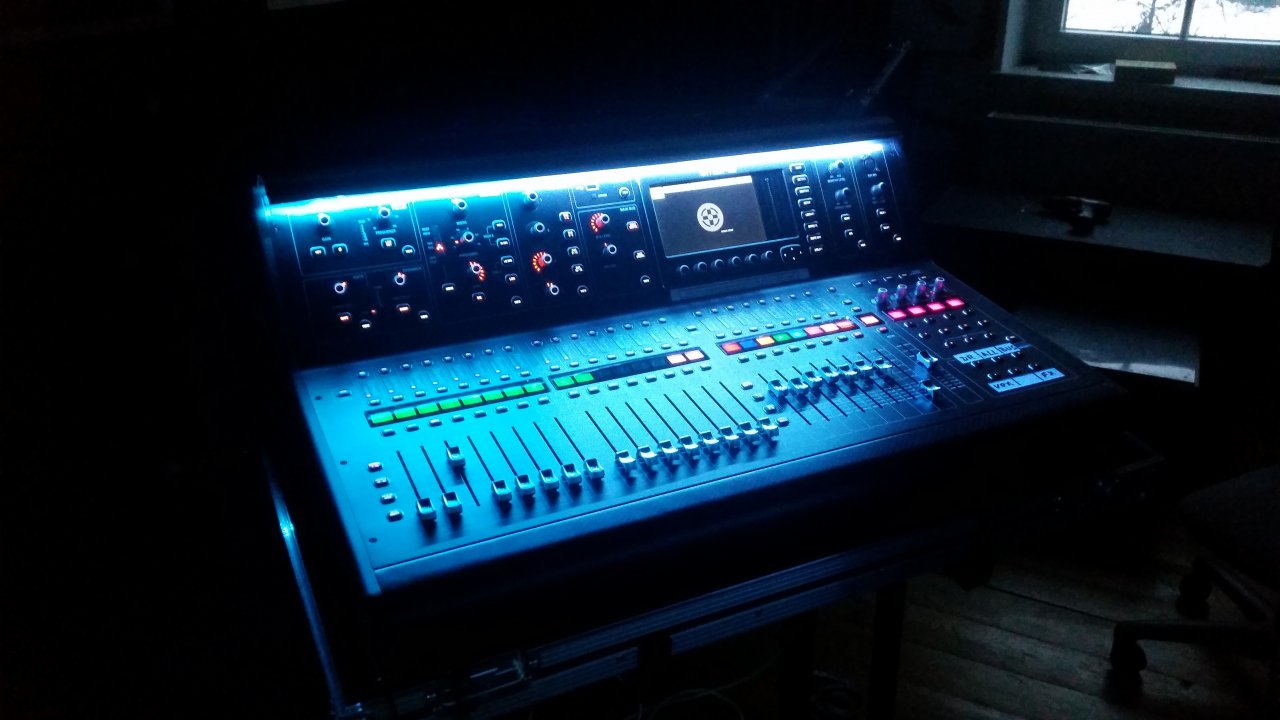

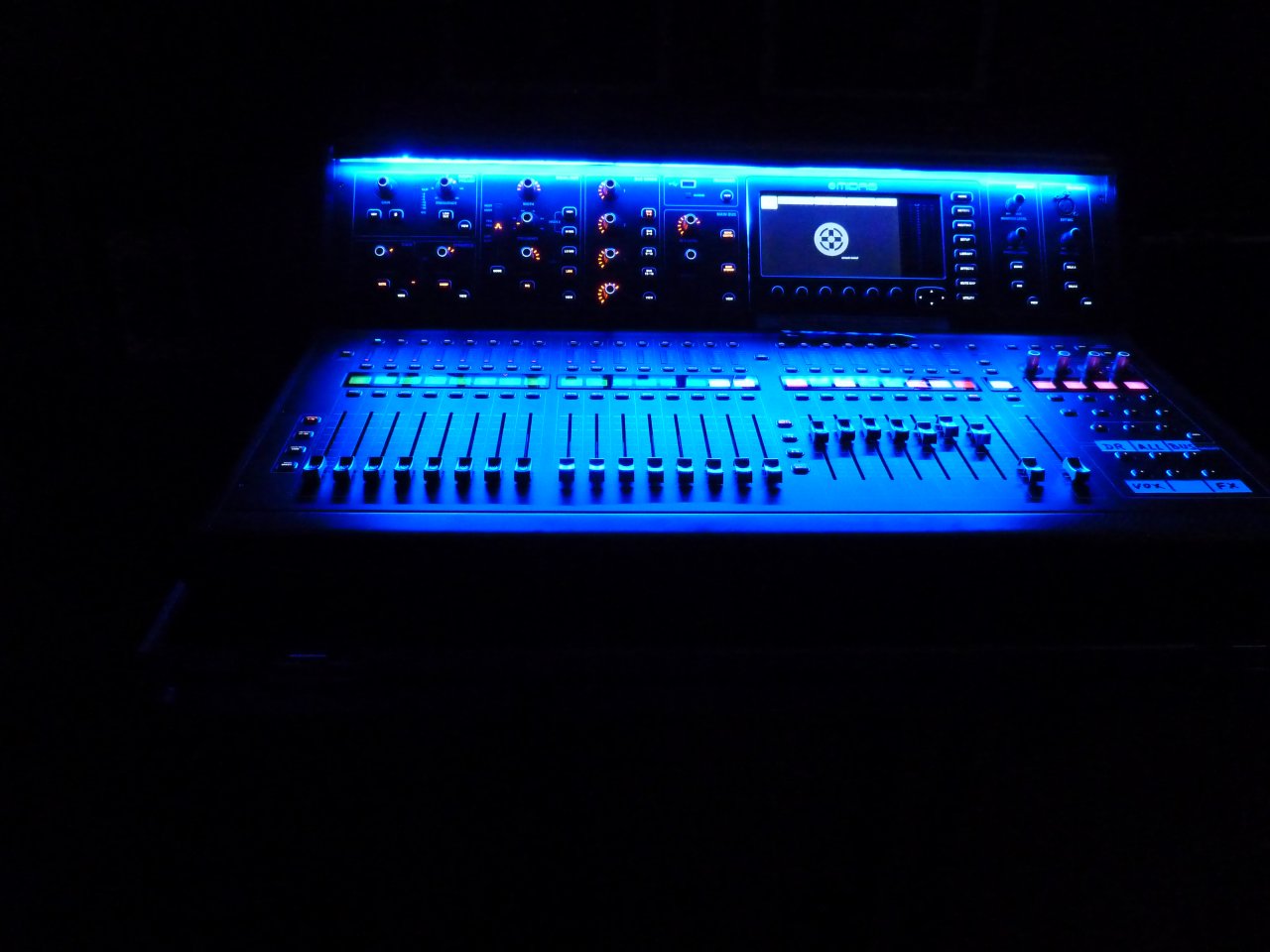

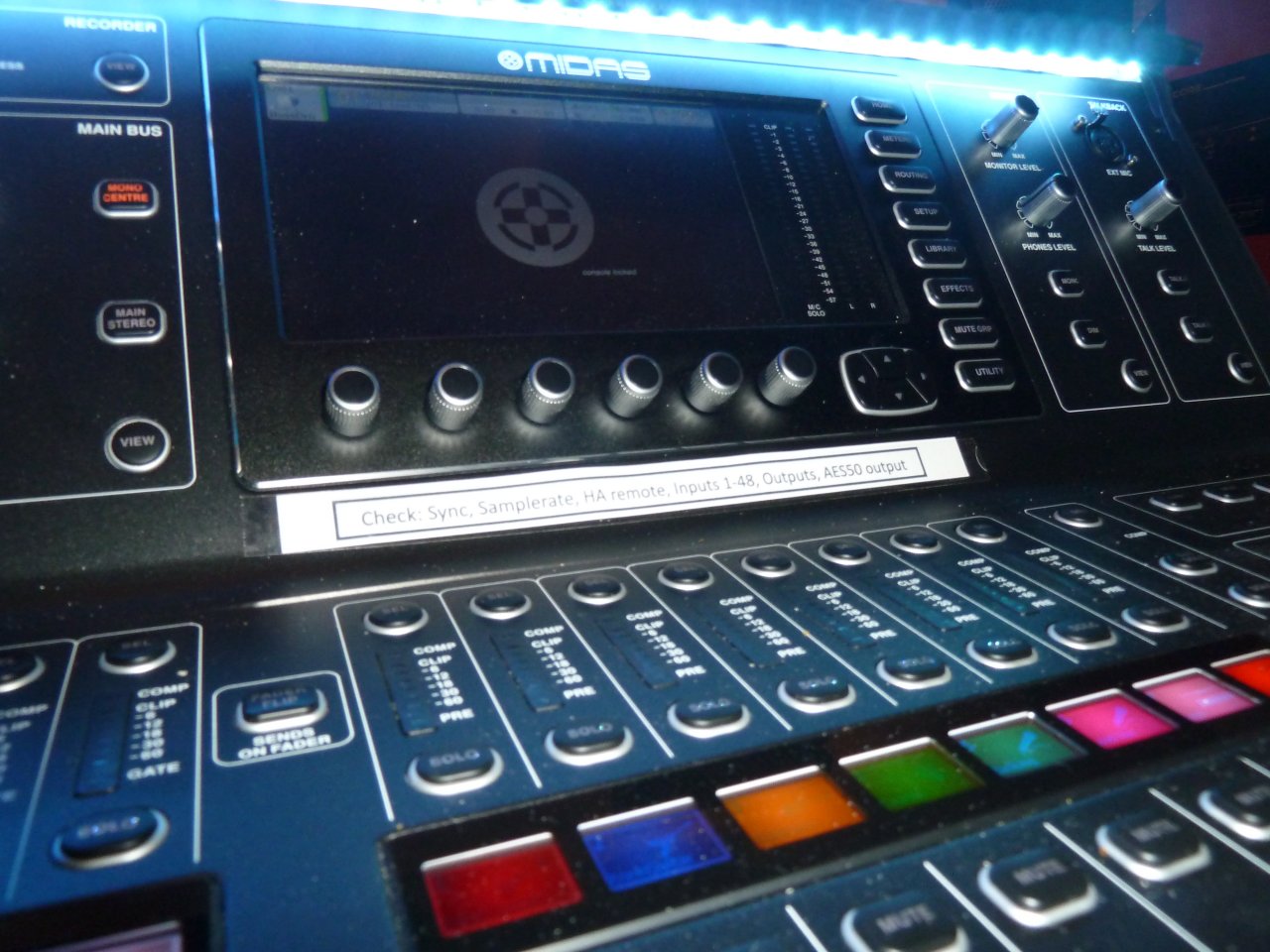

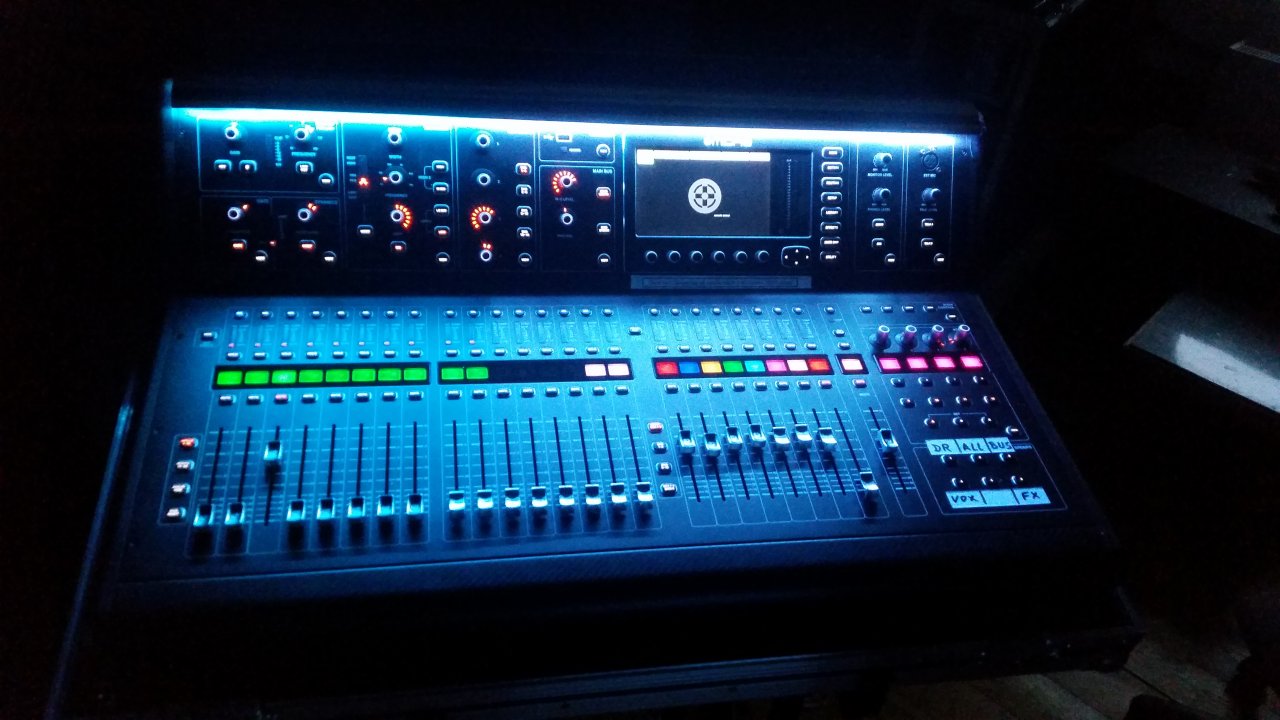

...more pics coming soon...

DieterWelzel · 10.02.18

Geiles Licht! :great:

Ich nehme an, dass Du da gepimpt hast. Richtig?
Gibt es diese Lichtleiste (?) zu kaufen oder selbstgemacht?

Gruß
Dita

tombulli · 10.02.18

moin Dita,
diese Lichtleiste habe ich (natürlich) selbst gebaut. Das Ganze ist aber noch nicht ganz fertig. Und in dem Zuge habe ich noch ein paar andere Dinge umgebaut. Wenn der Umbau dann ganz fertig ist, poste ich ein paar Fotos, auf denen man dann auch sehen kann, was ich da gemacht habe .....und dann werde ich einen ähnlichen Umbau auch mit dem X32 machen.

Klangwerk Schwelm · 10.02.18

Gib es zu, Tom. Du hast die Lichtleiste an Deinem SQ abgeschraubt :evil:

.

Nein ernsthaft. Die Umbauten am X32 interessieren mich auch. Die obigen Fotos solltest Du an Midas verkaufen oder mit der Lichtleiste selbst in Serienproduktion gehen :great:

tombulli · 10.02.18

ich habe keine SQ :tongue:

....ja, mal schauen. Wenn mir das auf Dauer gefällt, ist es durchaus machbar, sowas anzubieren. Für das M32 und M32r auf jeden fall. Kann nur leider diese Lösung nicht 1:1 am X32 anbauen, aber da wird mir auch noch was zu einfallen

tombulli · 10.02.18

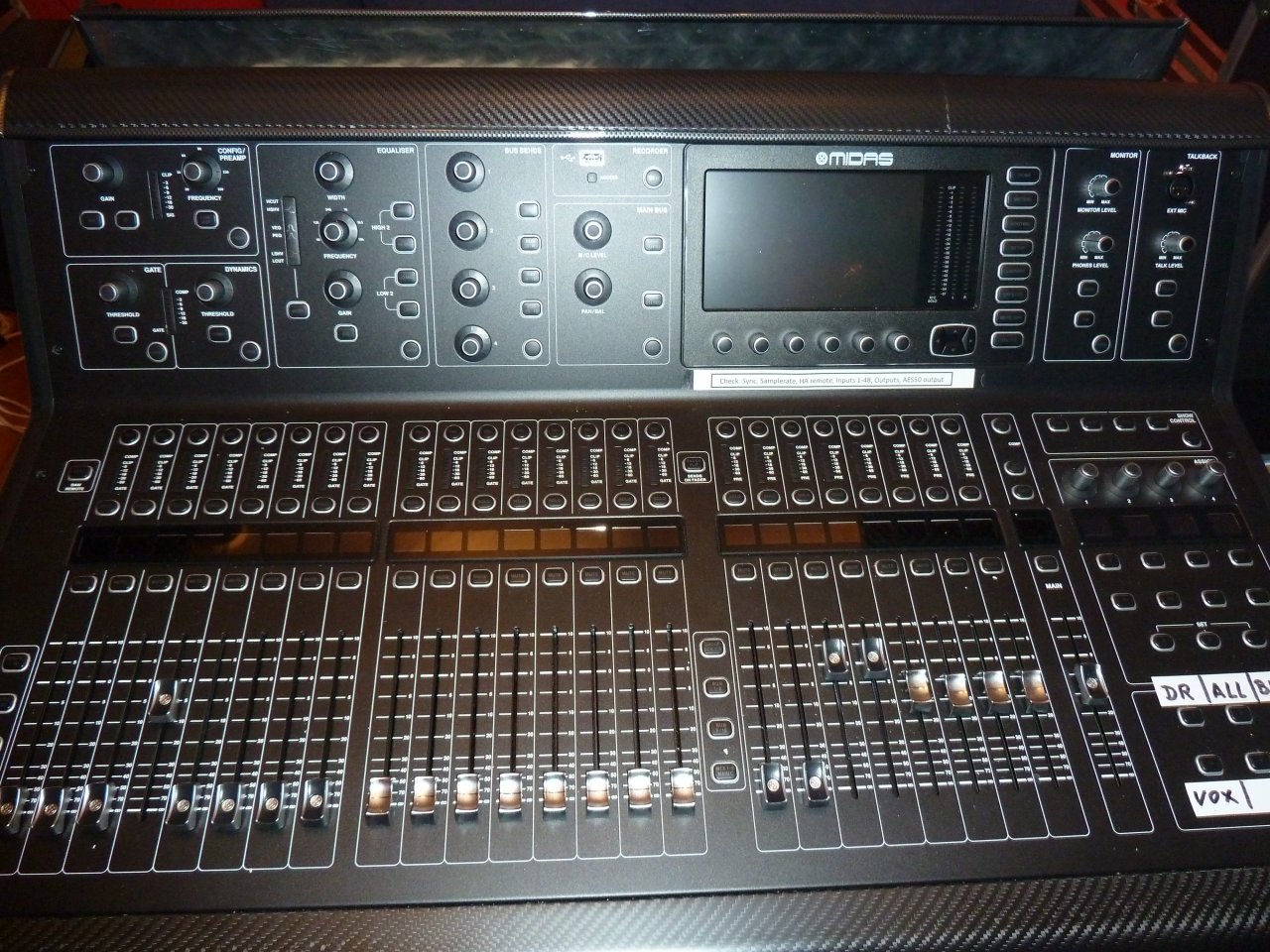

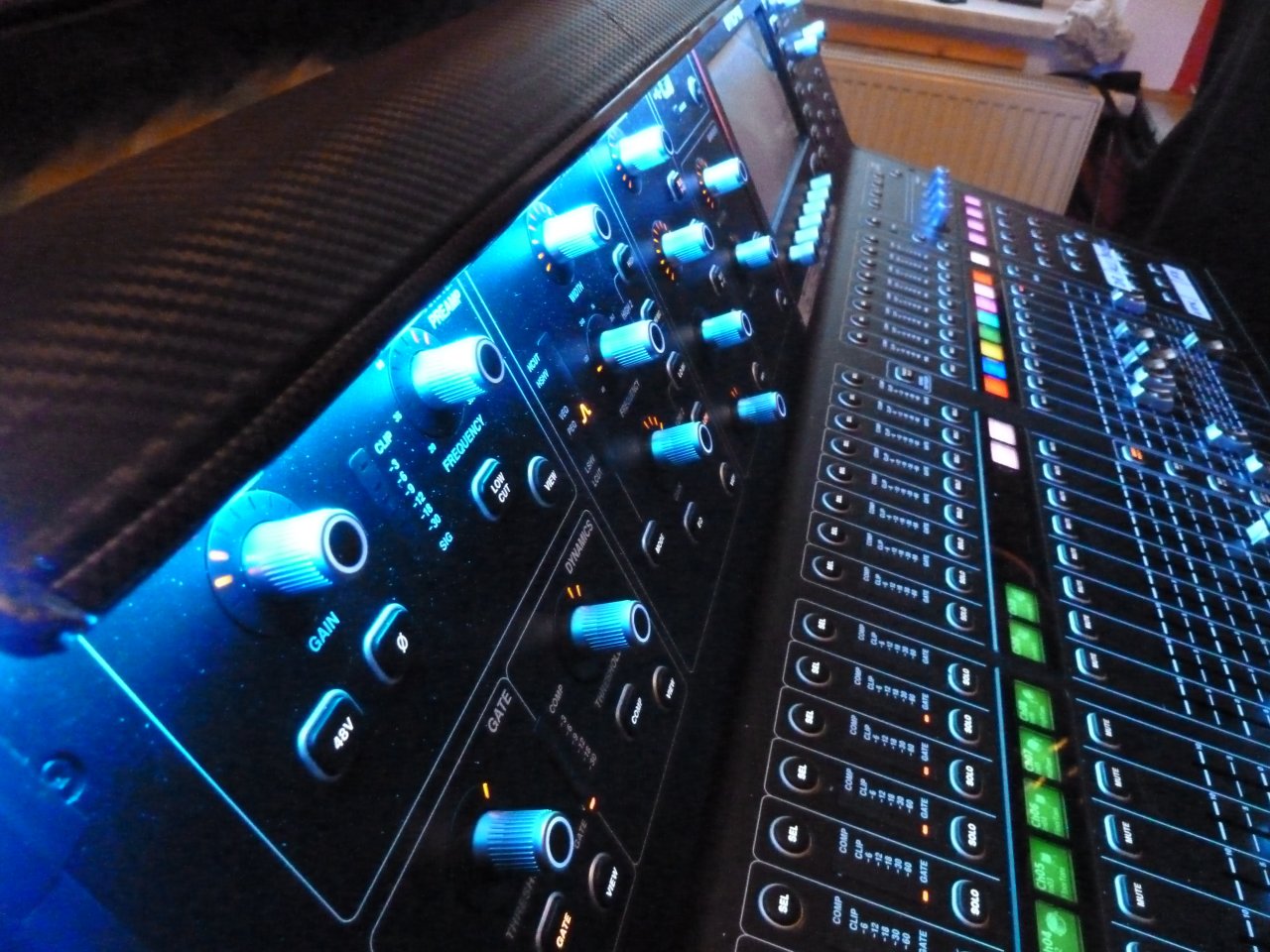

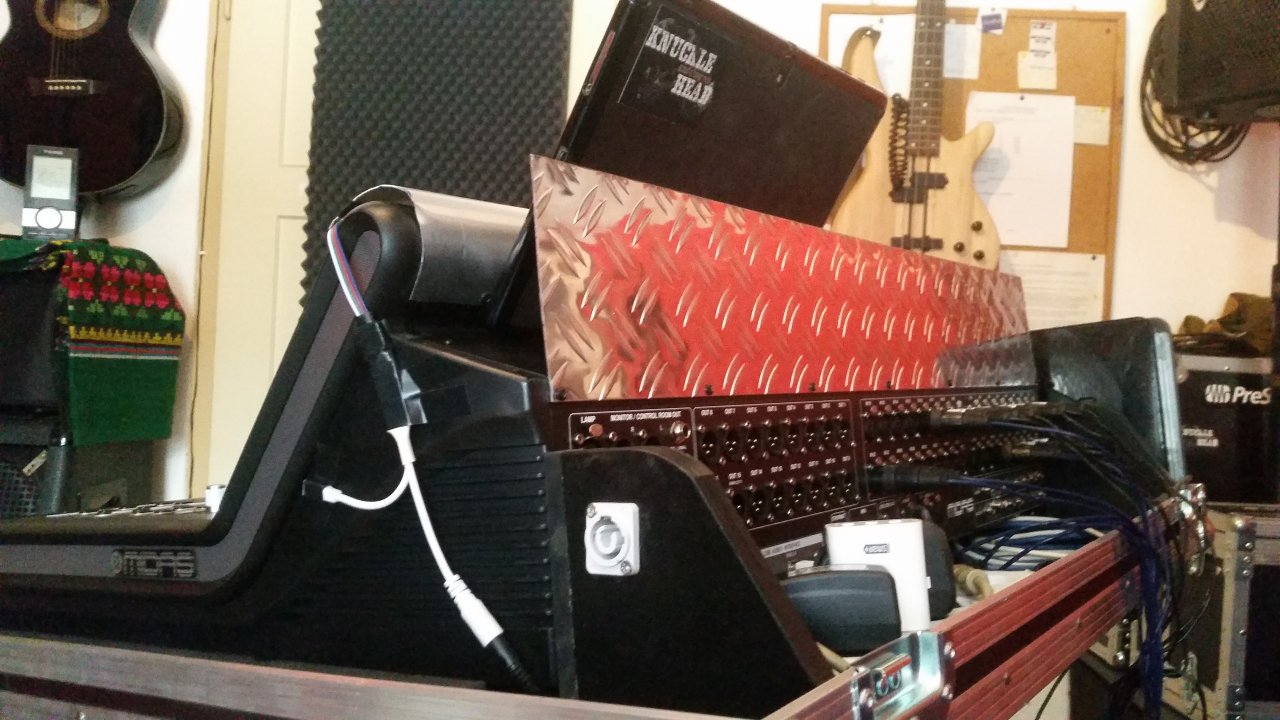

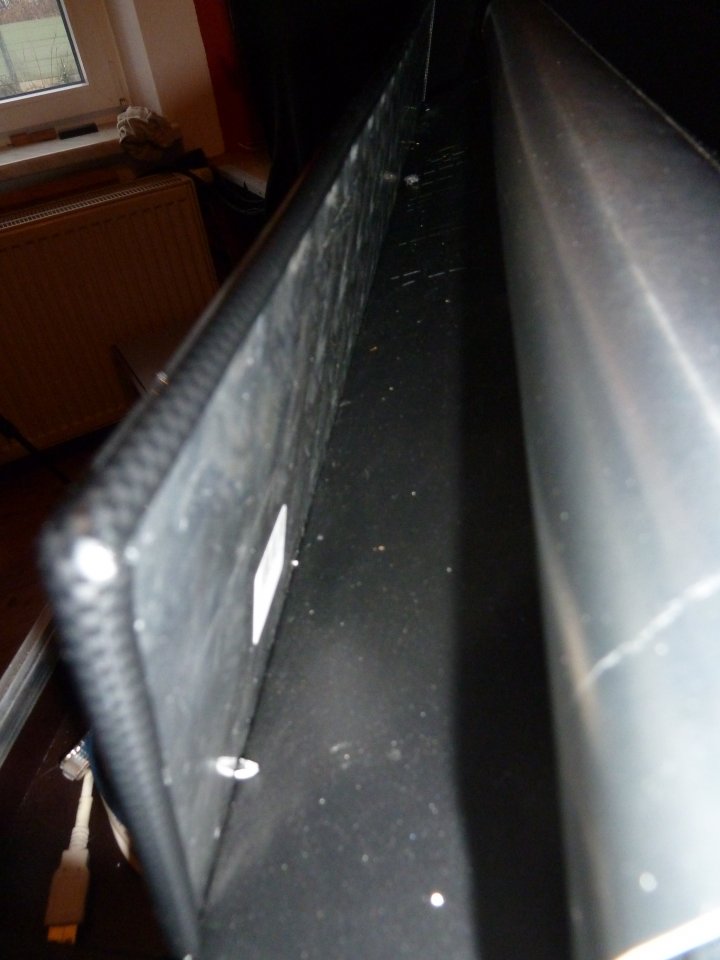

...so, aufgrund der vielen Fragen hier noch 2 Fotos von der BAUSTELLE - wie gesagt, das ist noch nicht fertig!! Es fehlt noch komplett der Kantenschutz und die Blende wird noch mit Carbonfolie überzogen.

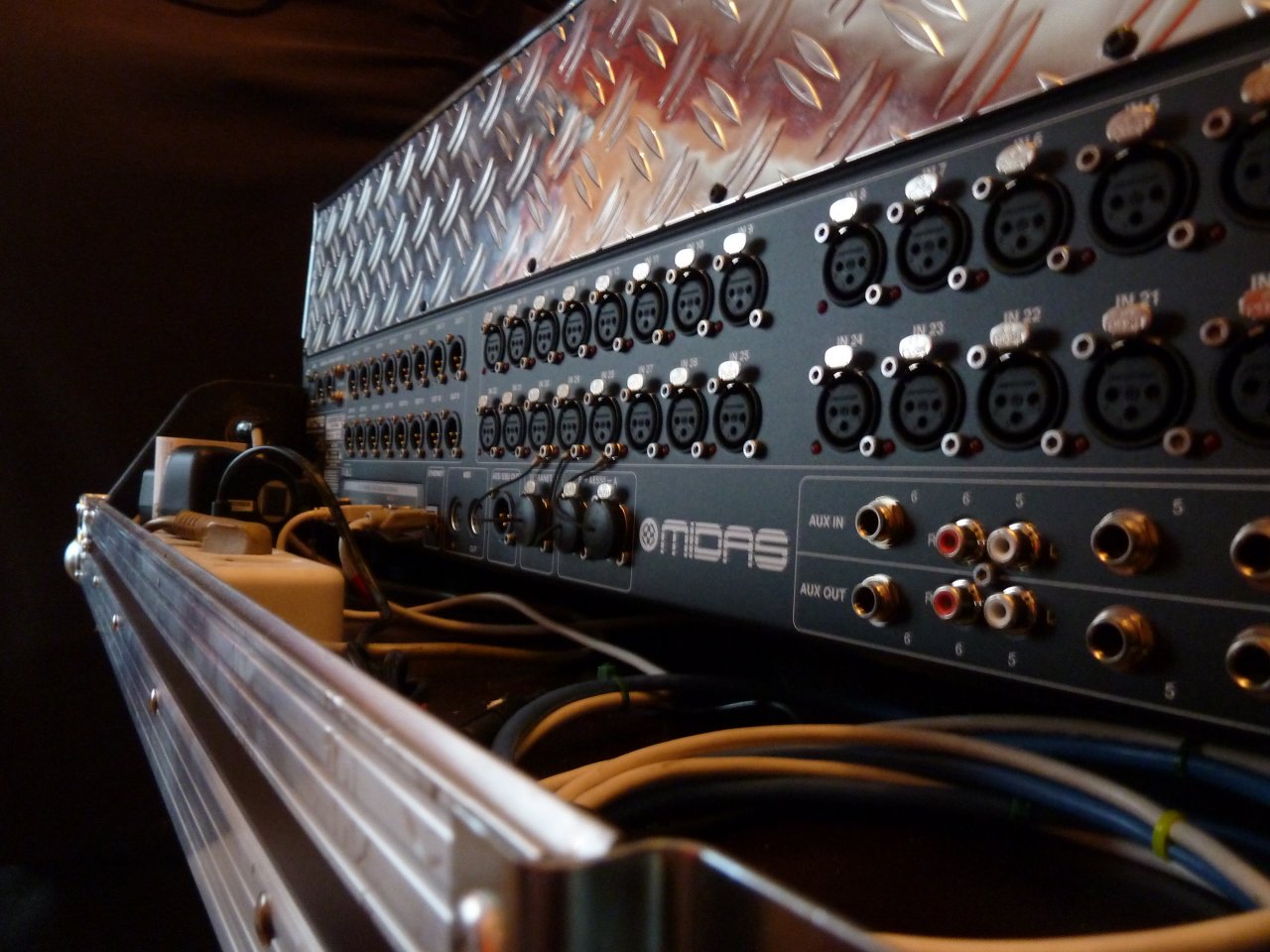

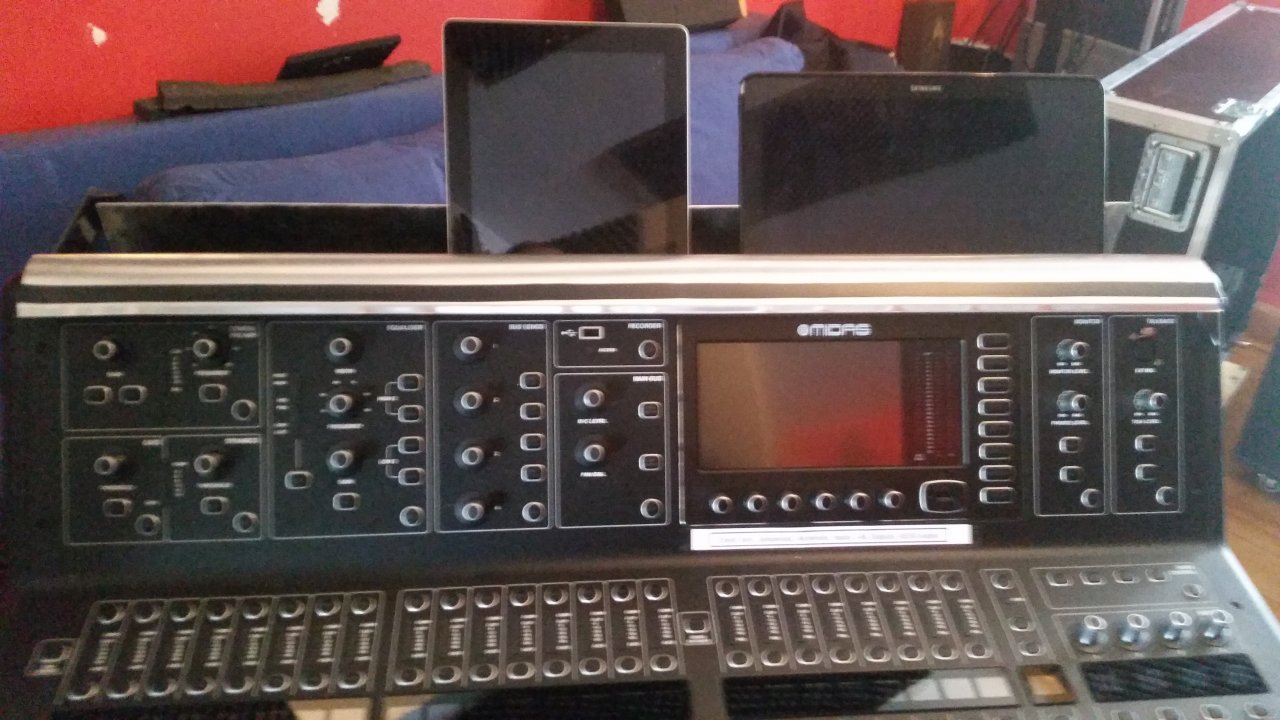

Das ebenfalls montierte Riffelblech hat den Sinn, dass ich im Zwischenraum meine Tablets, Phonmesser und sonstigen Kleinkram abstellen kann.
Zu den Fragen des Case: Ich habe nur da, wo der Casedeckel auf das Riffelblech stößt eine Nut im Schaumstoff eingezogen - ansonsten passt der Casedeckel wie vorher.

Mfk0815 · 10.02.18

Interessante Addons. Bin schon auf den kompletten DIY Bericht gespannt.

tombulli · 10.02.18

DIY-Bericht? Gerne Herr Moderator ;-)

also, ausgelöst von dem immer wiederkehrenden kleinen Ärgernis, dass die "Pultlampe" ihren Namen nicht verdient und allenfalls ein paar qcm des Pultes ausleuchtet - und, ja, ich gebe es gern zu, inspiriert von der Pultbeleuchtung meines dlives - und dass es mir letztes Wochenende dann endgültig gereicht hat, im Dunklen zu stehen, habe ich mir ein paar Gedanken gemacht, wie ich dieses Projekt umsetzen kann. Da gerade mein M32 im Studio steht, habe ich mit diesem begonnen - das X32 wird folgen.

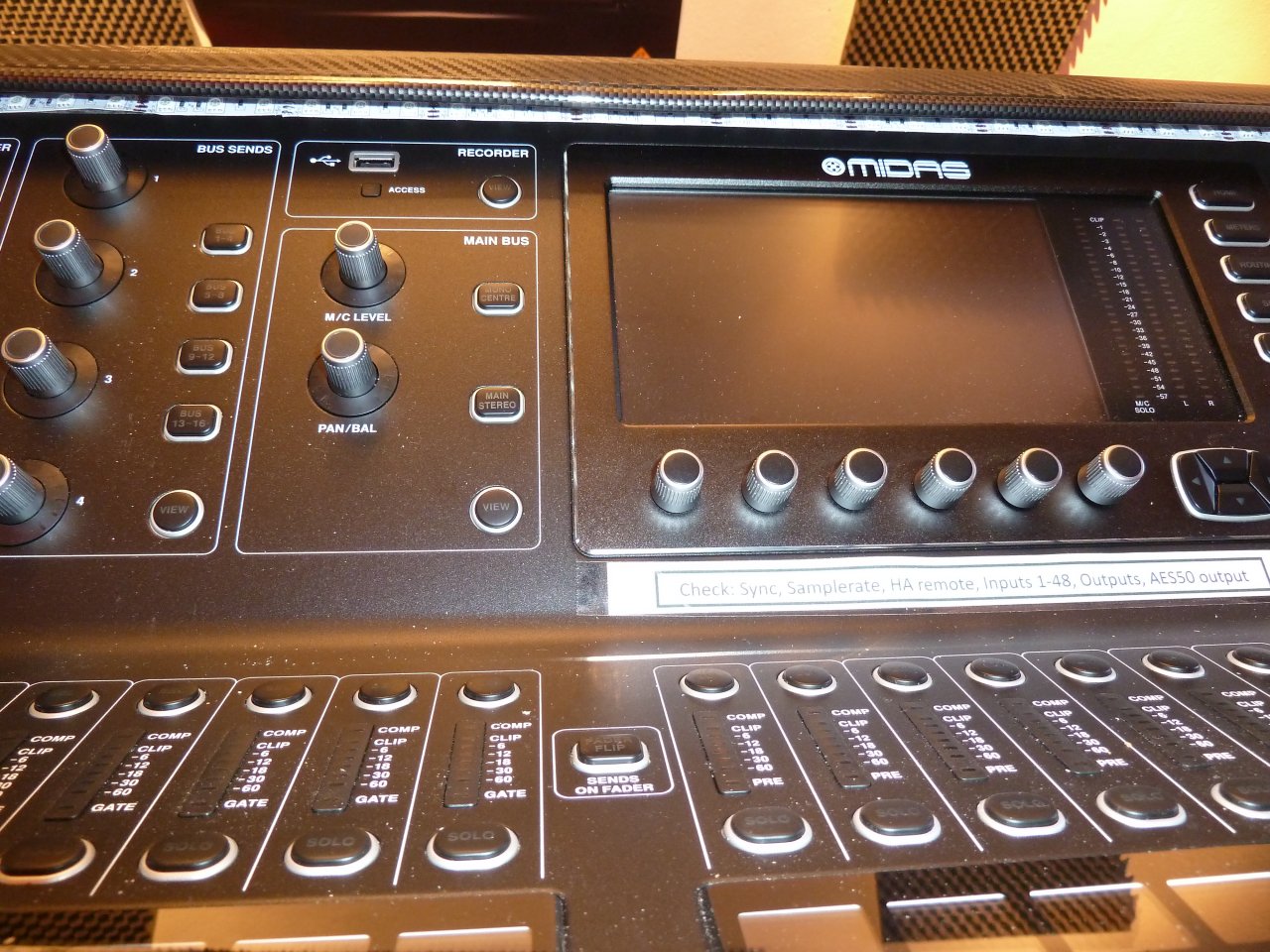

Nachdem ich mir Überlegungen zu den Abmaßen, der Befestigung und dem Material gemacht hatte, entschied ich mich für einen 70er Alu-Rohrmantel.
Begründung:
- Es sollte möglichst leicht sein,
- dünn und flexibel, aber dennoch stabil sein,
- sollte eine glänzende Oberfläche haben, damit das Licht gut verteilt wird.

Diesen habe ich mittig der Länge nach durchgesägt und nun 2 Rohrhälften.
An der Hinterseite des M32 befinden sich oben 8 Schrauben. Diese habe ich herausgedreht und die Rohrhälfte auf Maß gelocht.

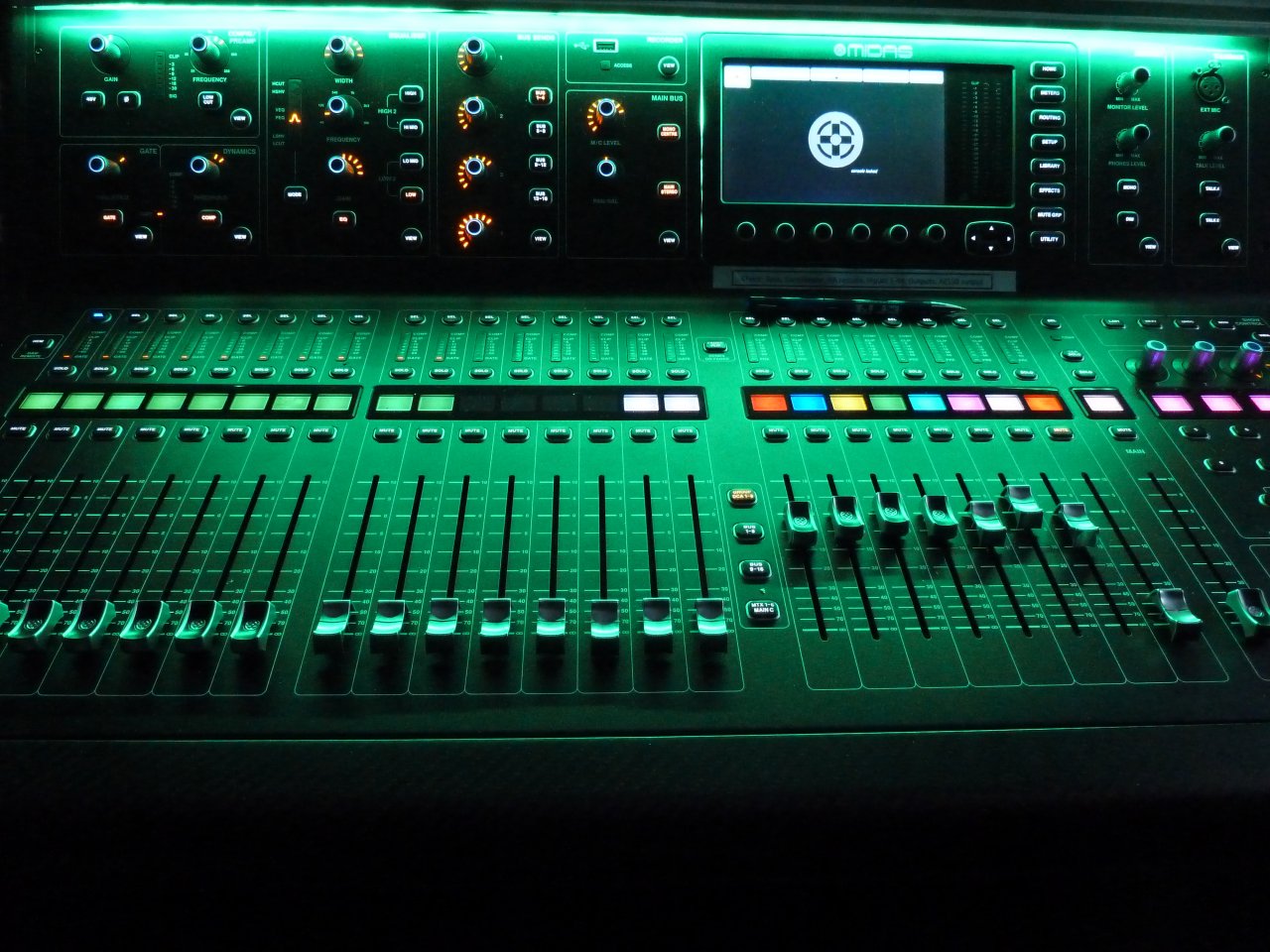

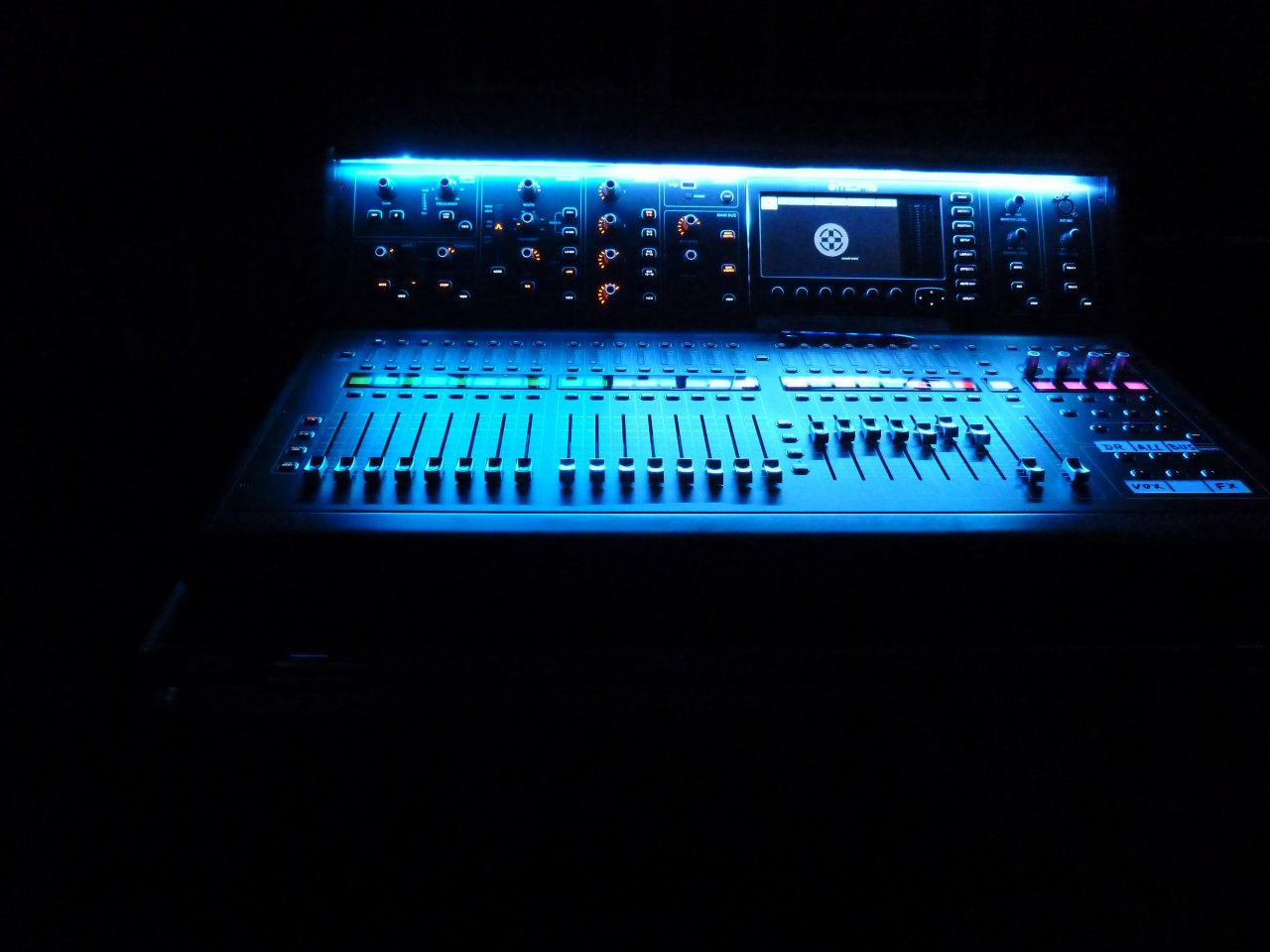

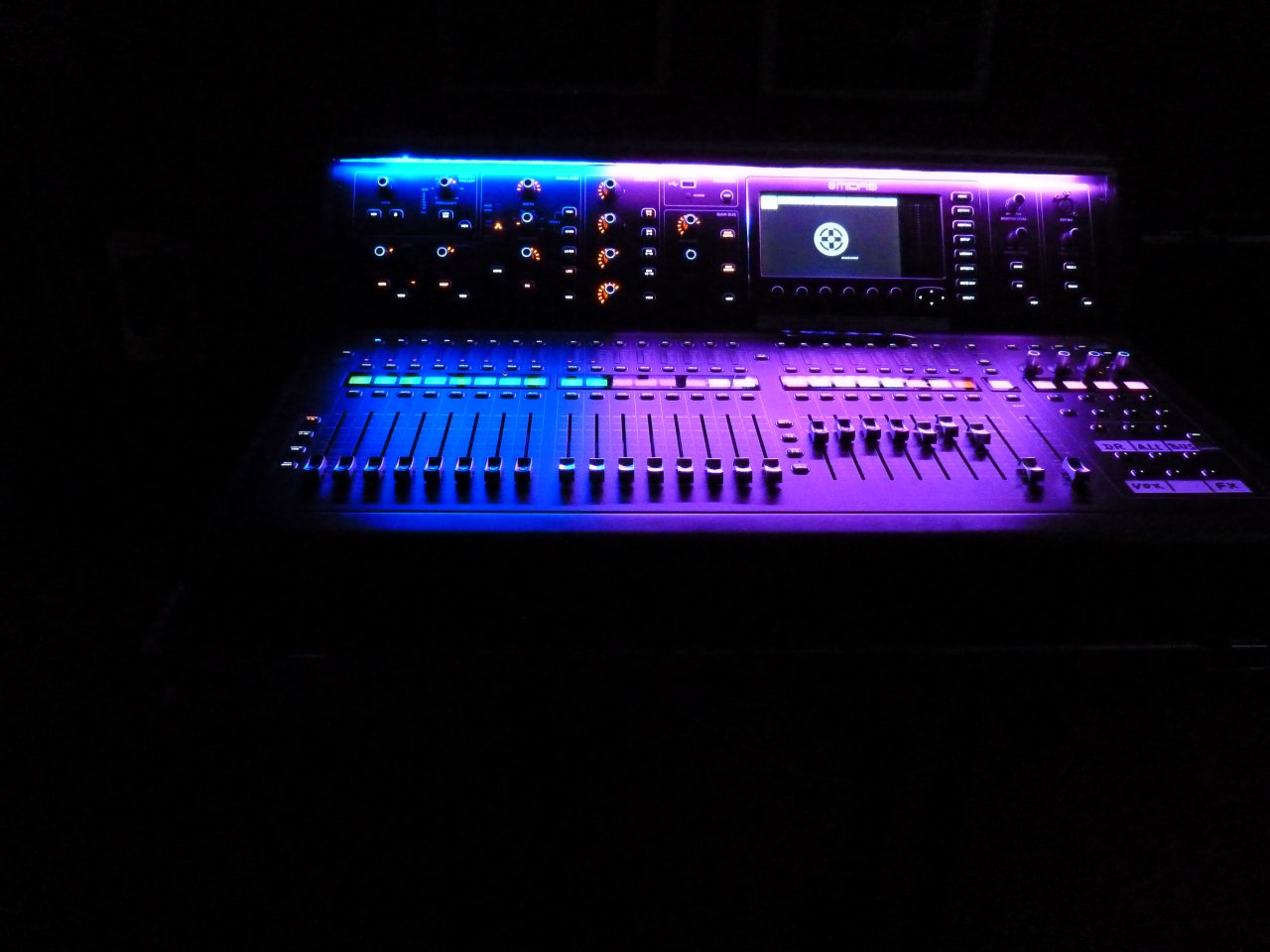

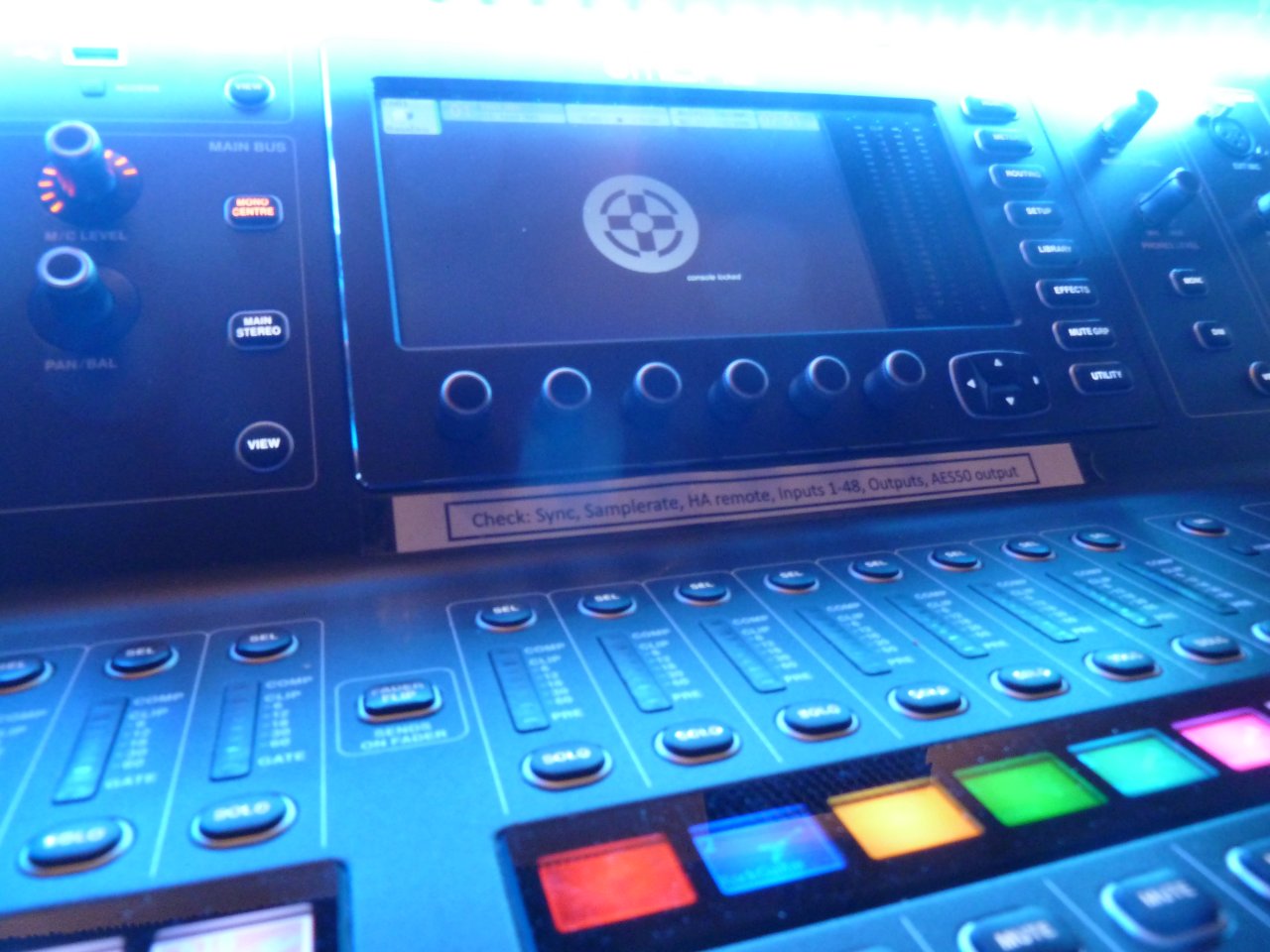

Ich gebe weiterhin zu, dass ich auf diese LED-Beleuchtung stehe. So habe ich u.a. mein Siderack, die DM64 und einige andere Racks mit diesen LED-Leuchtbändern ausgestattet. Ein solches Leuchtband klebt jetzt auf dem M32, am rechten Ende mit dem Controller, mit dem man das Ganze dimmen kann (und wer will auch andersfarbig einstellen kann). Das Netzteil steckt in der Steckdosenleiste des Pultes, welche mit einem Powerconanschluss aktiviert wird.

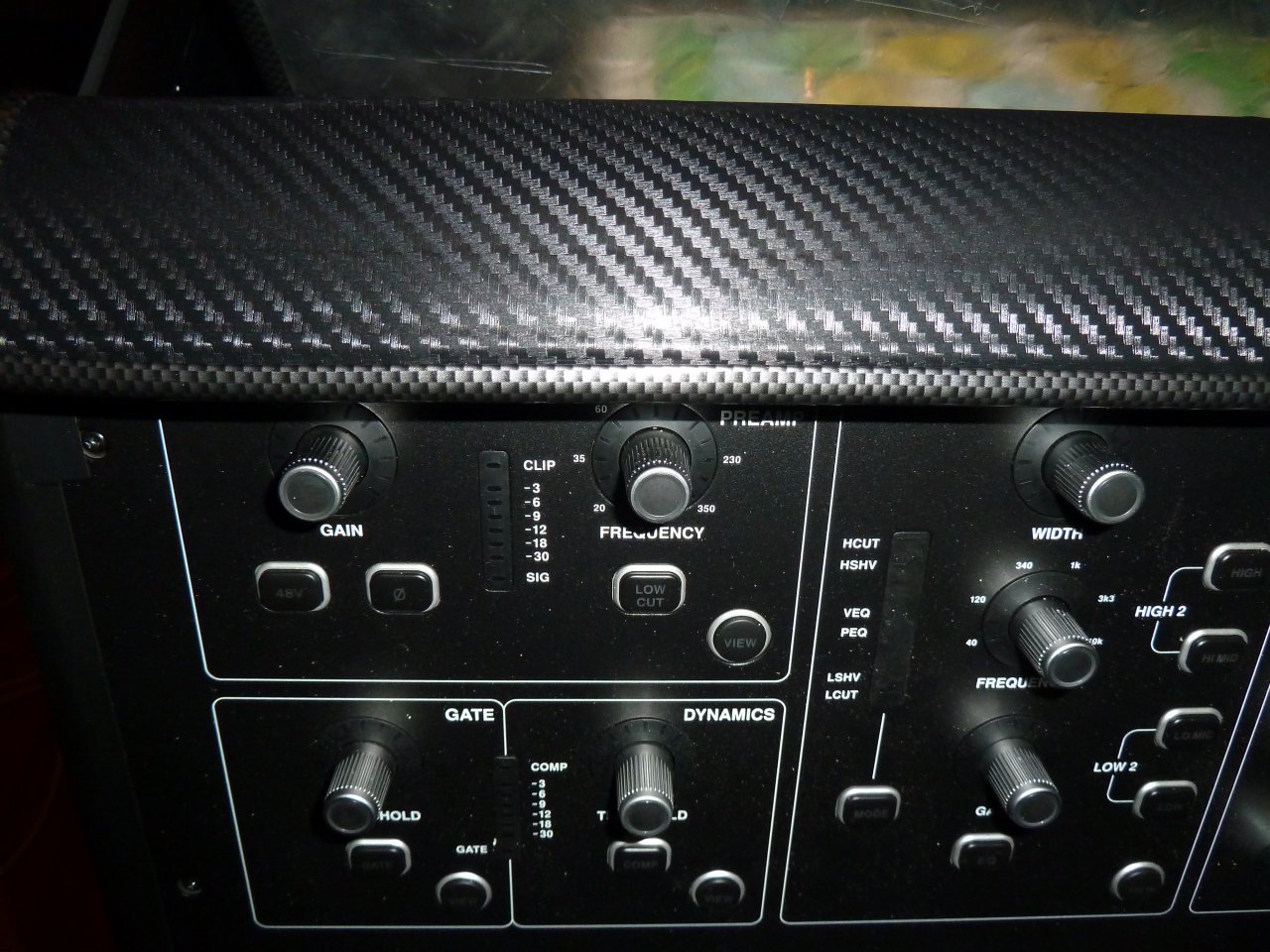

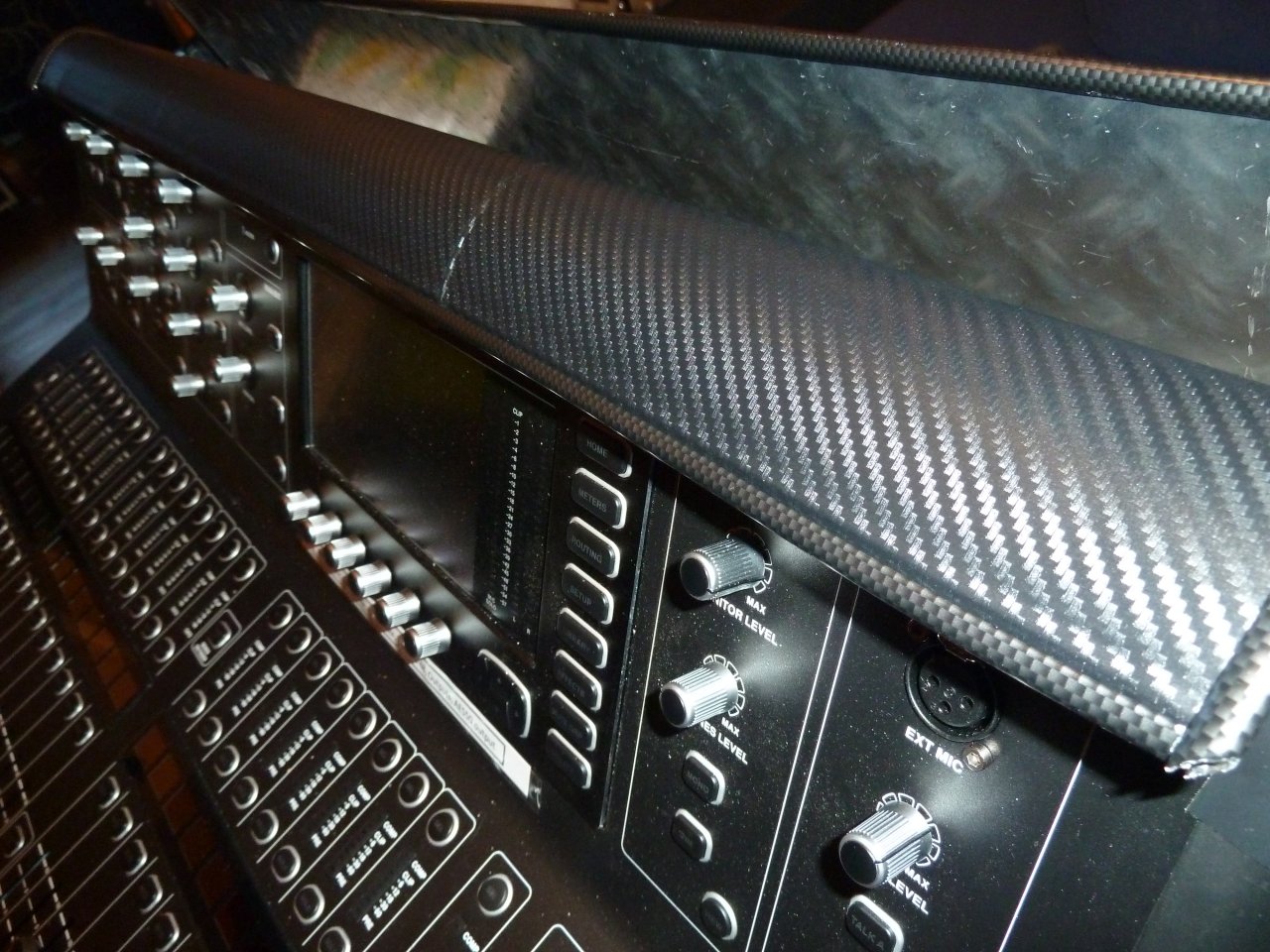

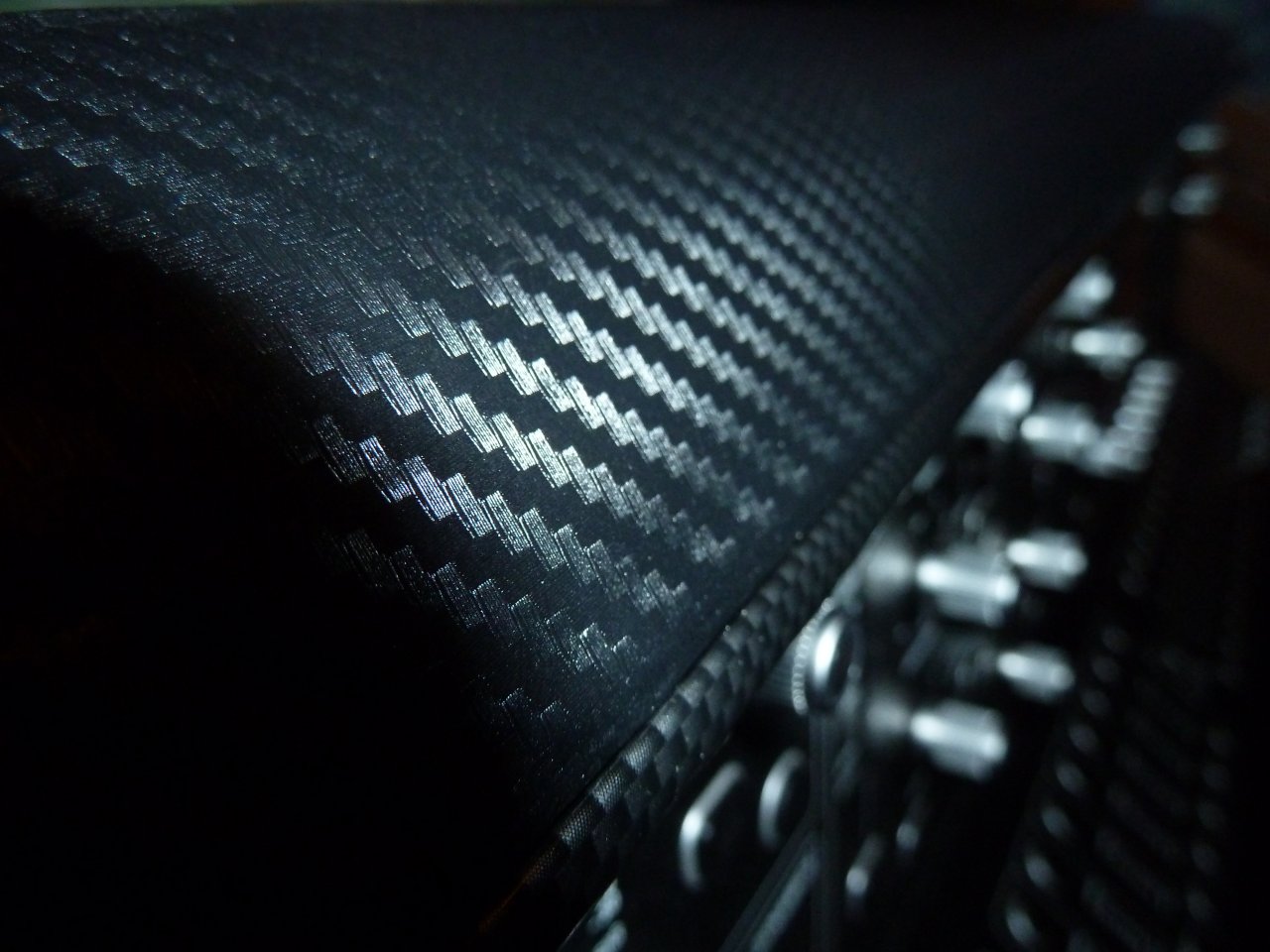

Als nächsten Schritt bekommt die Rohrhälfte nun noch einen Kantenschutz aus dem Motorradzubehör und wird von der Außenseite mit Carbonfolie überzogen.

In dem Atemzug habe ich mir noch überlegt, wie ich meine ganzen Kleingeräte u.a. am sinnvollsten verstaue. Es nervt mich persönlich immer, wenn diese irgendwo ungeordnet neben dem Pult herumfliegen, zumal mir letztes Wochenende ein Gast der Veranstaltung mit Schwung mein Tablet vom Tisch gefegt hat. So bin ich zum Schluss gekommen an der Rückseite des M32 einfach ein Blech zu montieren - hier hätte man auch anderes Material (Plastik?) nehmen können, was mir aber optisch nicht gefiel, deshalb fiel meine Wahl auf ein Riffelblech. Nun kann man - wie auf o.a. Fotos zu sehen - sehr schön dort seine Tablets, Mappen und ähnliches Zeugs verstauen, ohne wieder irgendwelche Halterungen montieren zu müssen. Auch das Riffelblech wird noch mit einem Kantenschutz versehen.

Details:
Alumantel: ca € 7.- https://www.ebay.de/itm/1-0-lfdm-ALUMINIUM-Blechmantel-f-Rohrisolierung-alukaschiert-Dämmung-Rockwool/111986941275?ssPageName=STRK:MEBIDX:IT&var=410928953059&_trksid=p2060353.m2749.l2649

LED-Lichtband: ca € 10.- https://www.ebay.de/itm/1-0-lfdm-ALUMINIUM-Blechmantel-f-Rohrisolierung-alukaschiert-Dämmung-Rockwool/111986941275?ssPageName=STRK:MEBIDX:IT&var=410928953059&_trksid=p2060353.m2749.l2649

Kantenschutz: ca € 6.- https://www.polo-motorrad.de/de/kantenband-carbon-look-1m.html

Carbonfolie: ca € 6:_ http://www.ebay.de/itm/30x152cm-Premium-3D-Carbon-Folie-schwarz-BLASENFREI-Auto-Folie-Klebefolie-Auto/173041956265?ssPageName=STRK:MEBIDX:IT&_trksid=p2060353.m2749.l2649

Riffelblech ca € 10.- in 100 x 10 in jedem Baumarkt

Werkzeug: Torx T9, Metallsäge, ein wenig Isolierband, Seitenschneider, Bohrmaschine (und ggf Bohrständer), Schleifpapier.

Detailfotos gibts dann, wenn das Projekt fertig ist.

Julian91 · 11.02.18

So da mich tom gestern damit ziemlich angefuxt hat und ich ja die kleine M32r habe hab ich mich auch mal dran gewagt .. allerdings anders gelöst da die M32R ganz anderen winkel besitz

Aufbau:

weil ich erst keinen gescheiten Winkel gefunden habe und nich wusste welche maße ich brauche hab ich mir folgendes besorgt

glattblech ALU 0,8 mm 500x250mm NICHT eloxiert
Kantenschutz
LED Lichtband

ich hab die schraub punkte hinten wie bei Tom ausgemessen und gebohrt is blech erst mal .. da die console selber knappe 480 mm breit ist mit seitlichen aufbau hat das ganz gut gepasst.

Nach dem erstem mal festschrauben hab ich dann gemessenen wie hoch es sein sollte ( Augenmaß , werden ihr auch sehen der erste versuch ist doch recht "krumm" an manchen ecken.
Dann hab ich das blech gebogen im 90° winkel und bin dann vom winkel ca 6-7 cm weg gegangen und hab das blech abgeschnitten bzw es versucht

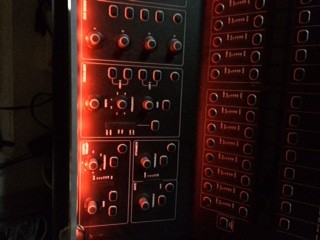

das LED band hab ich dann auf die M32 geklebt und drüber aufs blech bin also im bogen nach oben und hab es dann nochmal zurück geführt ..
später noch das blech oben schwarz lackiert in der schnelle damit es nicht so auffällt ;D

ist jetzt nicht sehr schön geworden ABER werd mir definitiv vorgebogen so ein blech nochmal mit den richtigen maßen schicken lassen

maße sind ca 70x65 auf 500mm breit (70 nach oben 65 nach vorne)

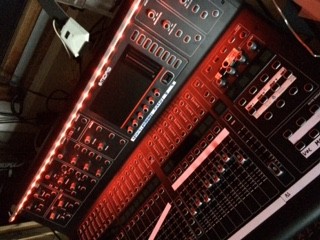

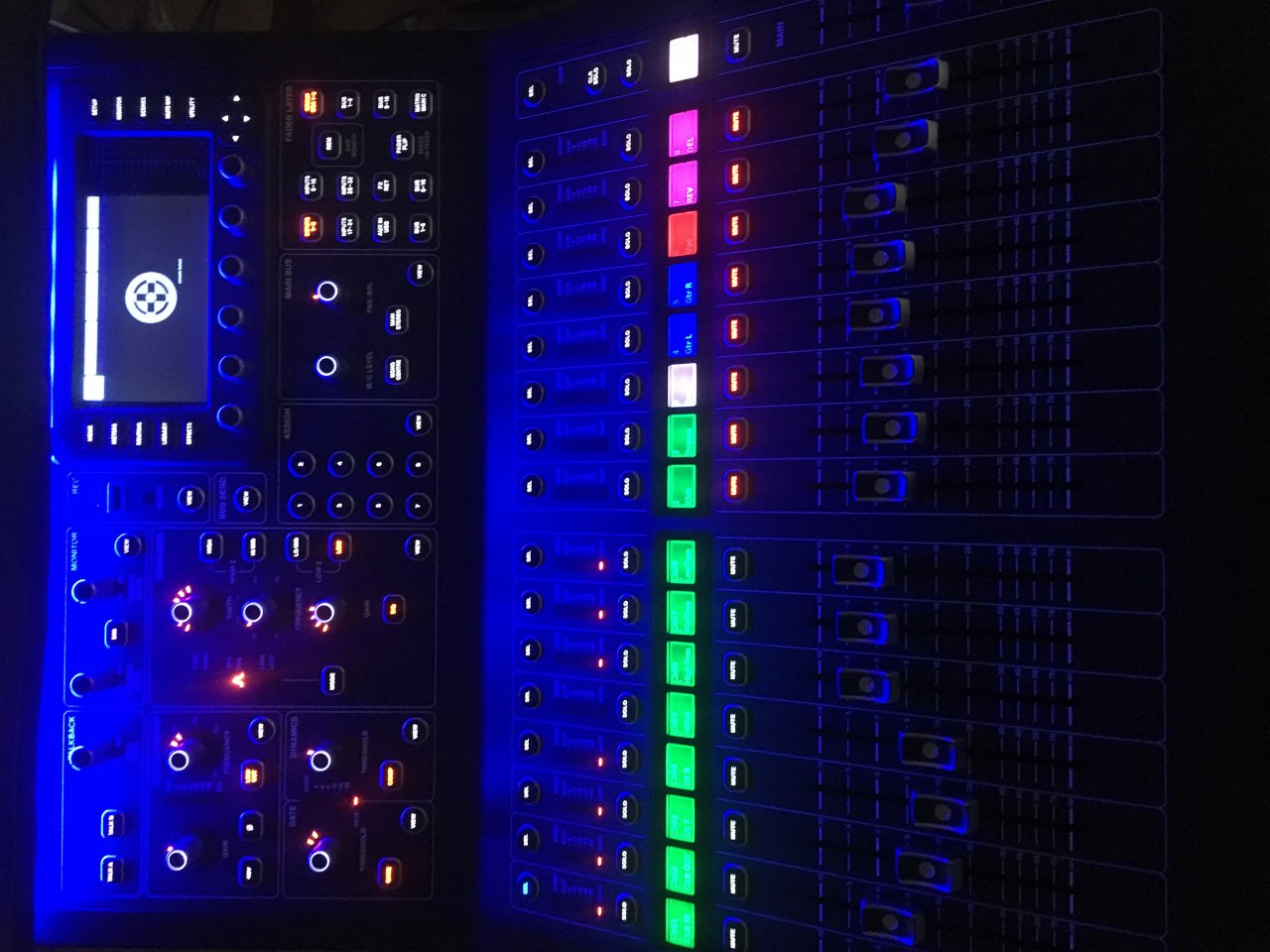

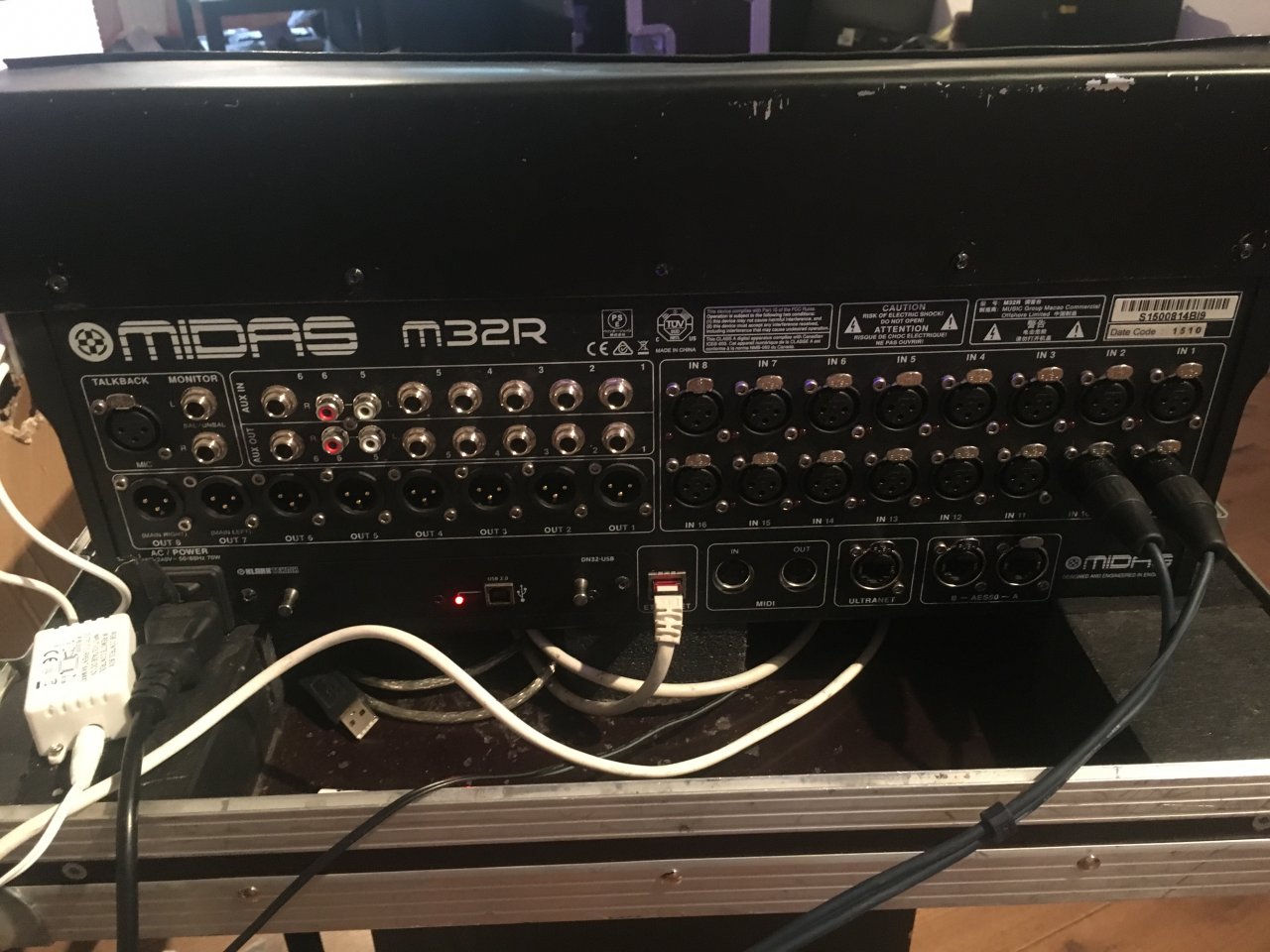

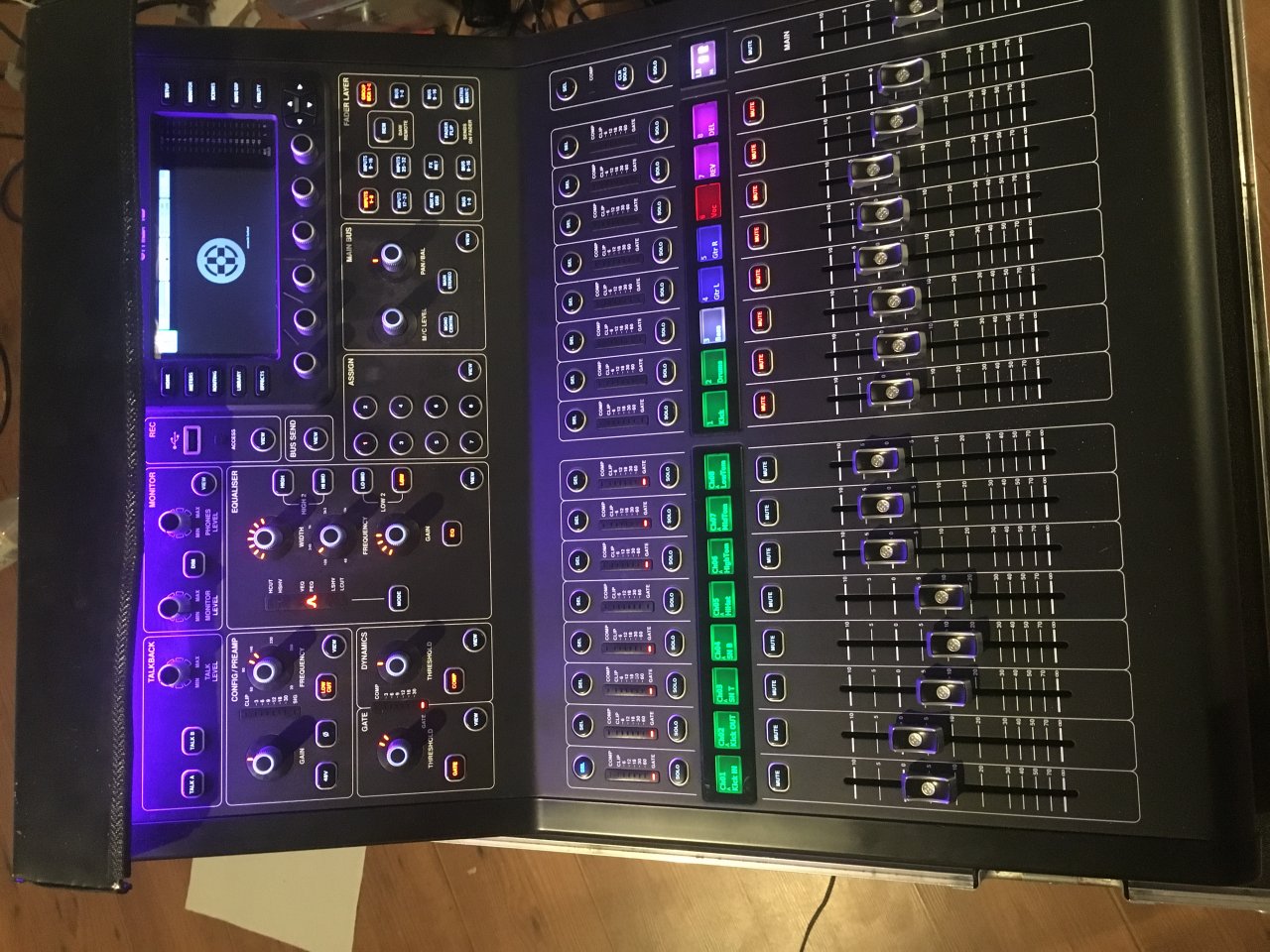

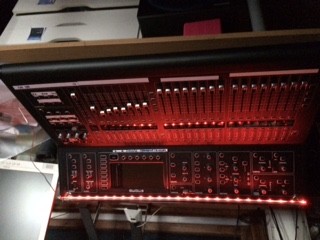

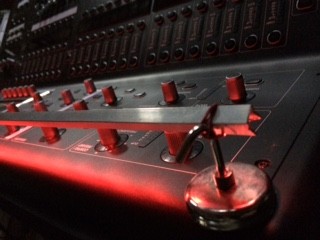

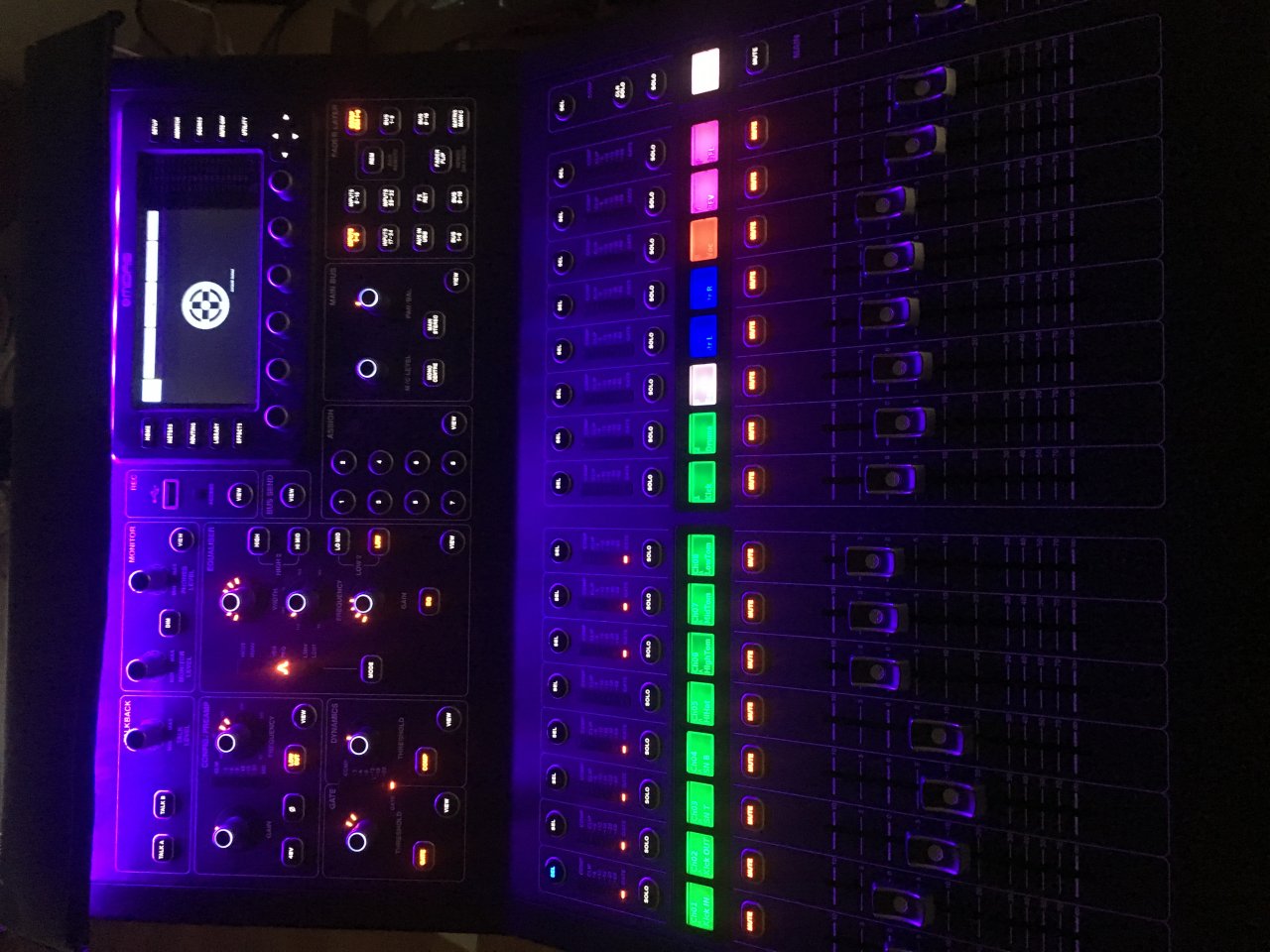

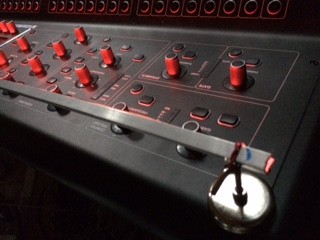

und hier mal Bilder meines Kunstwerkes

und dazu muss man sagen ich musste den Schaumstoff im case genau an der stelle raustrennen weil sonst das Case nicht zu geht .. aber es hält nun wesentlich besser als Davor da drin das pult XD

entschuldigt die schiefen Bilder aber das Board dreht die immer :/

Dauphin · 12.02.18

Schön! Mir gefallen beide echt Umsetzung gut! :great:

Aber eine Frage hätte ich dann doch noch: Ihr habt ja beide die LED-Leiste auf das M32 geklebt, um das Alu-Blech als Reflektor zu nutzen. Habt Ihr mal probiert, welchen Unterschied es macht, wenn Ihr die Leiste direkt an das Blech klebt, also als direkte Beleuchtung ohne Reflektor? Ich denke, das sollte keinen großen Unterschied machen, lasse mich aber gerne eines besseren belehren

@tombulli : Dein Link zum LED-Band schreit noch nach einer Korrektur :engel:

, da ist wohl ein Copy&paste-Fehler passiert.

Grüße, Bernd

tombulli · 12.02.18

Dauphin schrieb:
Dein Link zum LED-Band schreit noch nach einer Korrektur , da ist wohl ein Copy&paste-Fehler passiert.

richtig, danke für den Hinweis. Hier der richtige Link: https://www.ebay.de/itm/1m-30m-LED-...var=582038433682&_trksid=p2060353.m1438.l2649

Die Links sollten allerdings nur zeigen, welche Materialien ich da verwendet habe - sowas bekommt man auch alles in einem gut sortierten baumarkt - da war es mir nur zu mühsam, die Links herauszusuchen und war mit der ebaysuche schneller dabei.

Dauphin schrieb:
Habt Ihr mal probiert, welchen Unterschied es macht, wenn Ihr die Leiste direkt an das Blech klebt

Ich habe das deshalb gleich gar nicht wirklich in Erwägung gezogen, weil meine Blende ja rund ist, dh die Lichtleiste auf dem runden Material auf jeden Fall deutlich weniger und wahrscheinlich auch zuwenig Auflagefläche hat, um vernünftig zu kleben. Wenn man wie Julian eine gerade Oberfläche nimmt, kann man das sicherlich auch auf die Unterseite der Blende kleben.

Julian91 · 12.02.18

Dauphin schrieb:
Aber eine Frage hätte ich dann doch noch: Ihr habt ja beide die LED-Leiste auf das M32 geklebt, um das Alu-Blech als Reflektor zu nutzen. Habt Ihr mal probiert, welchen Unterschied es macht, wenn Ihr die Leiste direkt an das Blech klebt, also als direkte Beleuchtung ohne Reflektor?

habe ich ja teils ich mache ja einen bogen nach oben und klebt an der oberseite dann zurück nochmal ... allerdings find ich auf die console kleben besser grade zum thema schwerkraft ;D
aber wie gesagt ist einfach schnell gemacht worden von mir und will da noch nacharbeiten und ersetzen.
aber einsatz kann ich erst nächsten monat erst testen mal live

tombulli schrieb:
Wenn man wie Julian eine gerade Oberfläche nimmt, kann man das sicherlich auch auf die Unterseite der Blende kleben.

bei der M32 ist der Rohrmantel besser wie tom schon sagte da der winkel perfekt für so was ist. da meine M32r aber grade hoch geht und somit der 90° wnkel geschickter ist.
