Perfektes Rack Setup für Kemper und Verkabelung gesucht

Ich hab in meinem Rack eine PowerCon-Buchse im Einsatz. Bisher keine Probleme oder ähnliches. Verriegelt sicher und dient auch als An/Aus für die komplette Kiste. Sicher kann man hier sagen das es bei einem Defekt am Kabel schwer ist live Ersatz zu finden - aber wenn dir dein Midi-Kabel vom Footswitch flöten geht oder im soundcheck deine Endstufe abraucht ist genauso schwer Ersatz zu finden...

bagotrix schrieb:
Hi,

ich finde, dass außer der Verriegelung nicht allzuviel für Powercon spricht. Mich würde es schon auch umtreiben, dass womöglich kein kompatibler Ersatz zu finden wäre, wenn man das Kabel mal vergisst, oder es beschädigt wird. Andererseits kan man noch imer hinten aufmachen und von Hand verlegen, das wär jetzt auich nicht das ganz große Drama. Es gibt allerdings auch Netzkabel mit verriegelbarem Kaltgerätestecker, die angeblich in jede normale Kaltgerätebuchse passen. Oder umgekehrt eine verriegelbare Buchse für die Standardkabel, vielleicht wär das eine Alternative:

http://www.stromverteiler24.de/product_info.php?info=p828_kaltgeraetebuchse-c13--verriegelbar.html

Gruß, bagotrix
Zum Vergrößern anklicken....

Prizipiell ja, bloß bekomme ich diese Buchse nicht in mein Rack-Panel montiert, da die Aussparungen nicht passen...

@Thomas_B
ich habe ein SKB R6U Roto Rack https://www.thomann.de/de/skb_r6u_roto_rack.htm ), wiegt nur 8.3kg, hat Einbautiefe 45cm, rackschienen auf der Rückseite.
Schublade: https://www.thomann.de/de/adam_hall_87302_rackbox_2u.htm
Panel: Standardteil, so wie das hier: https://www.thomann.de/de/thon_rackblende_1he_8xlr.htm?ref=prod_rel_107344_5
XLR: Buchsen nach vorne: https://www.thomann.de/de/neutrik_na_3_fdm.htm - kein Löten notwendig
Stromversorgung: https://www.thomann.de/de/the_t_racks_power_8_s.htm - auf der Rückseite montiert.

Das Rack hat Schalengriffe - kann ich mit einer Hand tragen.


happyist schrieb:
@Thomas_B
ich habe ein SKB R6U Roto Rack https://www.thomann.de/de/skb_r6u_roto_rack.htm ), wiegt nur 8.3kg, hat Einbautiefe 45cm, rackschienen auf der Rückseite.
Schublade: https://www.thomann.de/de/adam_hall_87302_rackbox_2u.htm
Panel: Standardteil, so wie das hier: https://www.thomann.de/de/thon_rackblende_1he_8xlr.htm?ref=prod_rel_107344_5
XLR: Buchsen nach vorne: https://www.thomann.de/de/neutrik_na_3_fdm.htm - kein Löten notwendig
Stromversorgung: https://www.thomann.de/de/the_t_racks_power_8_s.htm - auf der Rückseite montiert.

Das Rack hat Schalengriffe - kann ich mit einer Hand tragen.

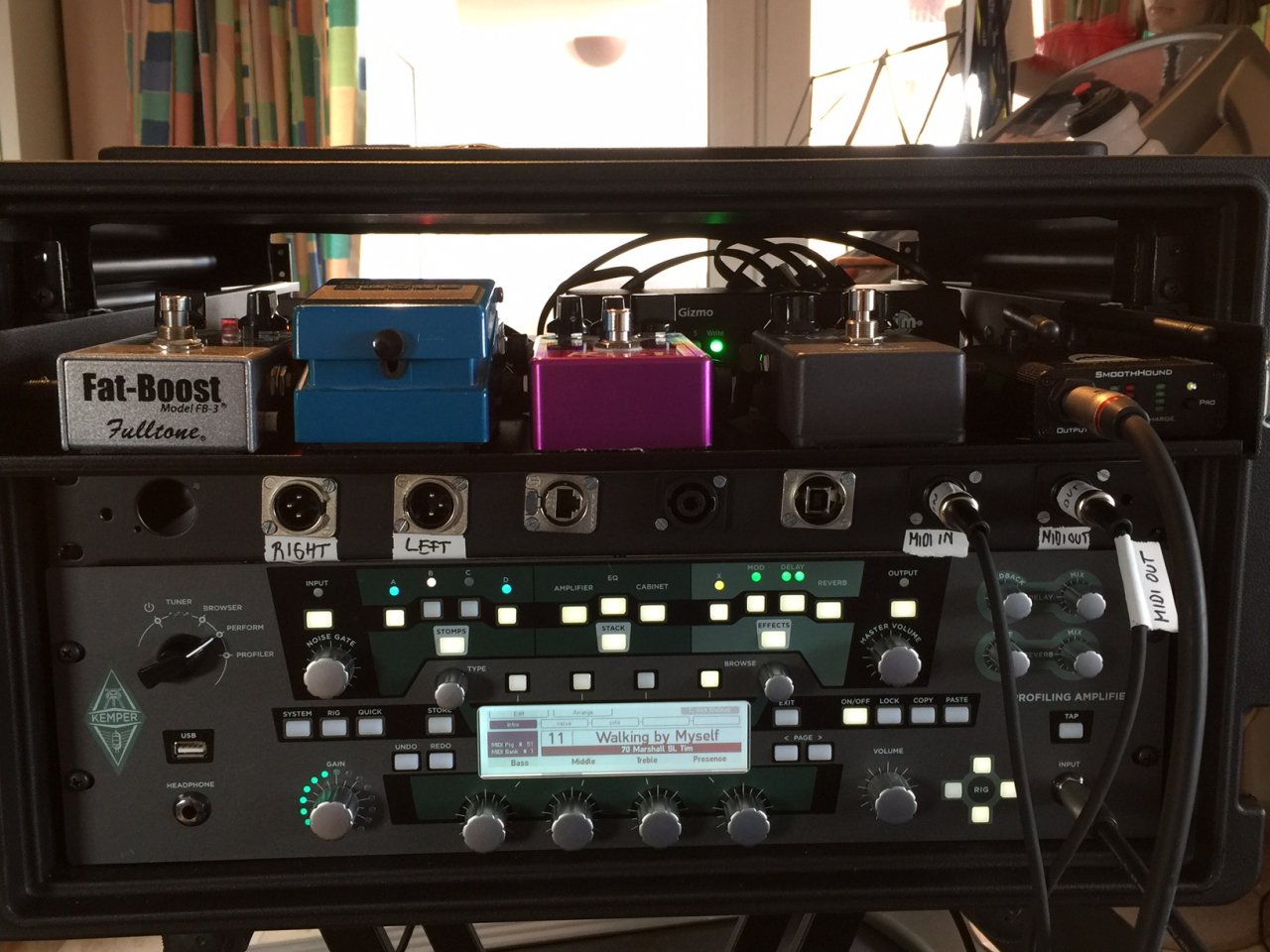

Anhang anzeigen 545106
Zum Vergrößern anklicken....

Hi Reiner,

danke für deine Antwort.

Mein ziel ist allerdings, die hintere Abdeckung immer zu zu lassen. Daher müsste die Stromblende nach vorne und ich bin mir nicht sicher, wo ich dann das Kabel verstauen soll bzw. es hängt vorne raus.

Die MIDI-Buchsten hast du dann an das Panel nac hvorne gelötet richtig? Waren das sie standardbuchsen von Thomann? Für XLR hatte ich die gleichen Buchsen vorgesehen.

@Thomas_B - mit 6HE wirst Du dann nicht hinkommen - es sei denn, Du lässt wirklich nur 1HE für Deine Racklade (dann kannst Du allerdings fast nix montieren - bei mir die Lade voll mit 4 Bodentretern, 1 MiniEffektGizmo Audioswitch, Netzteil für die Stompboxen ...) - und viel problematischer - die Netzstecker lassen sich fast gar nicht die Steckdosenleiste einführen.
Ich hab eh alle Stromkabel gekürzt und diese Stecker montiert -damit spare ich PLatz un Gewicht.



Mein Rack ist hinten fast komplett zu mit Einbaublenden - 4HE - (hab leider kein Photzo zur Hand) - ist nur ein schmaler Spalt (1cm offen), durch die ich das Netzkabel für die Stromversorgung für das Rack ( https://www.thomann.de/de/the_t_racks_power_8_s.htm) und ein kurzes Kaltgerätekabel für die Stromversorgung meiner aktiven Monitorbox nach aussen lege. 2HE auf auf der Rückseite oben - Meine Adam Hall Rackschublade ist ja ganz oben eingebaut und auch auf der Rackschiene and der Rückseite fixiert, da das ganze sonst schwingt und instabil wäre - ist ebenfalls mehr oder minder offen. Die beiden Netzkabel verschwinden, wenn ich für den Transport den hinteren Deckel montiere - da ist genug Luft.

die Midi Buchsen - https://www.thomann.de/de/thomann_midi_einbaubuchse.htm - hier war LÖten angesagt - 5Polige Belegung
die CAT-6A Buchse - https://www.thomann.de/de/neutrik_ne8_fdx_p6.htm - einfach ein 30cm CAT5 Patchkabel zur Buchse
die USB-A Buchse - https://www.thomann.de/de/neutrik_nausb.htm - musst Du nur umdrehen - einfach ein kurzes USB Kable zur Buchse
die Speakon Twist Buchse - https://www.thomann.de/de/neutrik_nl4mp_dtyp.htm - hier habe ich ein kurzes Kabel angelötet mit 6.3mmm KLinke zum Monitor-Out.
Main -Outs - XLR Buchsen nach vorne: https://www.thomann.de/de/neutrik_na_3_fdm.htm - zwei kurze XLR Kabel (Femal/male) - fertig.

Mein Set ist im Aufbau in 1 Min fertig - Rack auf meine Ritter FRFR Aktivbox, Stromversorungskabel in die Box einstecken, Stromversorung Rack in eine Netzdose, Speakonkabel von Box zum Kemper Vorderseite, die beiden Midi (in/out) einstecken - gehen zu meinem Mastermind GT16 - Rückseite Netzschalter an - fertig.

Was für mich unlogisch ist, ist die Speakon Buchse am Monitor Out?
Das ist doch ein Line out und kein Speaker Ausgang?
Die aktive Box hat doch bestimmt Klinke oder XLR als Eingang?
Speakon macht da doch gar keine Sinn :gruebel:

bassman9474 schrieb:
Was für mich unlogisch ist, ist die Speakon Buchse am Monitor Out?
Das ist doch ein Line out und kein Speaker Ausgang?
Die aktive Box hat doch bestimmt Klinke oder XLR als Eingang?
Speakon macht da doch gar keine Sinn :gruebel:
Zum Vergrößern anklicken....

Im Prinzip hast Du recht. Das Kabel ist auch Speakon (in Patchpanel) und Klinke auf der anderen Seite in die Box. Sinn macht der Stecker für mich nur, weil verriegelbar :)

Zuletzt bearbeitet:
happyist schrieb:
@Thomas_B - mit 6HE wirst Du dann nicht hinkommen - es sei denn, Du lässt wirklich nur 1HE für Deine Racklade (dann kannst Du allerdings fast nix montieren - bei mir die Lade voll mit 4 Bodentretern, 1 MiniEffektGizmo Audioswitch, Netzteil für die Stompboxen ...) - und viel problematischer - die Netzstecker lassen sich fast gar nicht die Steckdosenleiste einführen.
Ich hab eh alle Stromkabel gekürzt und diese Stecker montiert -damit spare ich PLatz un Gewicht.

Anhang anzeigen 545198

Mein Rack ist hinten fast komplett zu mit Einbaublenden - 4HE - (hab leider kein Photzo zur Hand) - ist nur ein schmaler Spalt (1cm offen), durch die ich das Netzkabel für die Stromversorgung für das Rack ( https://www.thomann.de/de/the_t_racks_power_8_s.htm) und ein kurzes Kaltgerätekabel für die Stromversorgung meiner aktiven Monitorbox nach aussen lege. 2HE auf auf der Rückseite oben - Meine Adam Hall Rackschublade ist ja ganz oben eingebaut und auch auf der Rackschiene and der Rückseite fixiert, da das ganze sonst schwingt und instabil wäre - ist ebenfalls mehr oder minder offen. Die beiden Netzkabel verschwinden, wenn ich für den Transport den hinteren Deckel montiere - da ist genug Luft.

die Midi Buchsen - https://www.thomann.de/de/thomann_midi_einbaubuchse.htm - hier war LÖten angesagt - 5Polige Belegung
die CAT-6A Buchse - https://www.thomann.de/de/neutrik_ne8_fdx_p6.htm - einfach ein 30cm CAT5 Patchkabel zur Buchse
die USB-A Buchse - https://www.thomann.de/de/neutrik_nausb.htm - musst Du nur umdrehen - einfach ein kurzes USB Kable zur Buchse
die Speakon Twist Buchse - https://www.thomann.de/de/neutrik_nl4mp_dtyp.htm - hier habe ich ein kurzes Kabel angelötet mit 6.3mmm KLinke zum Monitor-Out.
Main -Outs - XLR Buchsen nach vorne: https://www.thomann.de/de/neutrik_na_3_fdm.htm - zwei kurze XLR Kabel (Femal/male) - fertig.

Mein Set ist im Aufbau in 1 Min fertig - Rack auf meine Ritter FRFR Aktivbox, Stromversorungskabel in die Box einstecken, Stromversorung Rack in eine Netzdose, Speakonkabel von Box zum Kemper Vorderseite, die beiden Midi (in/out) einstecken - gehen zu meinem Mastermind GT16 - Rückseite Netzschalter an - fertig.
Zum Vergrößern anklicken....

Kennt irgendjemand eine 19" Strom-Rackblende, bei der das Kabel abnehmbar ist, so dass man das Rack hinten zulassen könnte und das Kabel abnehmen und vorne ranklatschen kann? Das wäre ab elegentesten und einfacher als Umweg über Front Powercom?
