Pedaltrain Selbstbau

[tobi452]

Zweite Variante hört sich einfacher an.

Allgemeine Anmerkungen:
- Mein Baumarkt macht keine Zuschnitte unter 100 mm Breite, vorher mal nachfragen.
- 9mm Stärke reicht devinitiv auch als Auflagefläche. Das wird bloß unnötig schwer.
- Wenn es später schwarz lackiert wird kann man auch farblich abweichend Buchenholzleisten im Baumarkt für die Verstärkungen kaufen. Die sind auch sehr stabil.
- Richtig geleimt braucht es keine Schrauben, das hält bombenfest (Schraubzwingen verwenden!)

- Meiner schon: Ab 50mm geht's.
- dazu weiter unten
- es wird nicht lackiert, sondern (und da hat mich nicht erst Eggi drauf gebracht ) gewachst oder geölt. Ich find Multiplex für solche Sachen nämlich eigentlich ganz nett anzusehen.
- weiß ich, dass man fürs leimen immer Druck braucht. Mache ich auch immer so. Aber wenns dann auch noch verschraubt ist, hälts halt noch besser, jedenfalls glaubt man das .

Ich bin heute zufällig und unvorhergesehen zu Obi gekommen und mir folgende Multiplexzuschnitte geholt (die ganz dünnen Leisten lasse ich von nem Nachbarn (gelernter Schreiner) zuschneiden, da wir keine große Kreissäge haben):

12mm
1: 28cm x 52,5cm

15mm
2: 7cm x 52,5cm

18mm
2: 25cm x 3cm
1: 46,5cm x 3 cm
2: 46,5cm x 2,5cm

Das entspricht der zweiten Variante mit den Abmaßen 52,5x28cm. Das sollte dann ganz gut in die Thomanntasche gehen.
Ich hab schon darüber nachgedacht die 12mm durch 9mm, die 15mm durch 12mm zu ersetzten, habe mich dann aber doch für die (noch) solidere Variante entschieden.
Die kleinen Leisten werde ich Montag zuschneiden lassen und die Ausschnitte auf der oberen Platte herausschneiden. Desweiteren die Rückwand zusammenleimen/spaxen.
Gezahlt hab ich für oben aufgleistest Birkenmultiplex bei Obi übrigens knappe 10€.


Wegen Gummifüßen habe ich auch geschaut, die hatten nur welche aus Plastik.
Klettband werde ich von Ebay beziehen (die weiche Seite). Die Teile, die auf die Treter kommen von Obi. Da kostet der selbstklebende Meter 3,29€.



[LawrenceHamburg]

Na dann bin ich auf Bilder gespannt wenn das Werk getan ist!

Ich find Multiplex geölt auch schick, bei kleinteiligen Geschichten sieht es für mich persönlich aber etwas zu unruhig aus.



[tobi452]

Ich hab bis jetzt nur die beiden Teile für die Rückwand verleimt. Morgen werden die noch verschraubt. Außerdem lasse ich morgen noch die Leisten zuschneiden, die für Obi zu dünn waren. Mal schauen, ob ich es morgen auch noch schaffe die Ausschnitte der oberen Platte zu sägen...

Jedenfalls würde ich das Ganze nächstes mal nicht mit 12mm und 18mm sondern 9mm und 15mm verwenden, da das mit ner späteren Dicke der Rückwand und des eigentlichen Boards schon SEHR dick ist.

Habt Ihr ne Idee, wie ich den Powerplant Junior da befestigen kann?



[Reet]

An der Rückwand? Ich würde vier Löcher bohren und das ganze mit zwei (langen) Kabelbindern festziehen...



[tobi452]

An der Rückwand? Ich würde vier Löcher bohren und das ganze mit zwei (langen) Kabelbindern festziehen...

Wo ich mir doch schon so viel Mühe gebe werde ich das Teil sicher nicht mit Kabelbindern festmachen .



[tobi452]

Ich habe gerade die Rückwand verleimt. Die Schrauben kommen am Montag noch rein. Da wird dann das Ganze auch plangeschliffen (mit dem Exzenterschleifer) und dann wird gewachst.

Es sind jetzt allerdings einige Probleme aufgetreten:
- Wie befestige ich den Powerplant? Ich habe mir jetzt zwei kleine Winkel (15x50x50mm) geholt aber das ist auch nicht ideal. Jemand ne Idee?
- Das selbstklebende Hakenband (vom Obi; 3,29€/m Qualität ist aber echt gut!) für die Pedale habe ich schon, aber wo bekomme ich die weichen Seite her? Ich erinnere mich mal irgendwo was von Nadelfilz gelesen zu haben...?
- die Füße fehlen noch. Im Baumarkt gabs nur welche aus Kunststoff, die nicht elastisch waren und so auch keinen rutschfesten Stand gewährleistet hätten. Wo bekomme ich die her?



[MannmitGitarre]

Hi,

- Das selbstklebende Hakenband (vom Obi; 3,29€/m Qualität ist aber echt gut!) für die Pedale habe ich schon, aber wo bekomme ich die weichen Seite her? Ich erinnere mich mal irgendwo was von Nadelfilz gelesen zu haben...?

genau, Nadelfilz heißt das Zeug. Gibt's im gut sortierten Stoffhandel (z.B. in der Stammdisse auf'm Klo ), beim Innneneinrichter bei den Fußbodenbelägen (sicher nicht im Baumarkt) oder alternativ beim Autozubehörfachhandel. Bei mir war der Filz gar nicht teuer. Mit Pattex aus der Dose und Zahnspachtel oder aus der Tube in engen "Schleifen" hält das bombenfest.
Viel Spaß weiterhin und lass mal Bilder sehen.

Gruß Markus



[LawrenceHamburg]

- die Füße fehlen noch. Im Baumarkt gabs nur welche aus Kunststoff, die nicht elastisch waren und so auch keinen rutschfesten Stand gewährleistet hätten. Wo bekomme ich die her?

Schau mal bei Thomann unter Rackfüße / Gummifüße von Adam Hall, z.B. https://www.thomann.de/de/adam_hall_4903tp_gummifuss.htm



[tobi452]

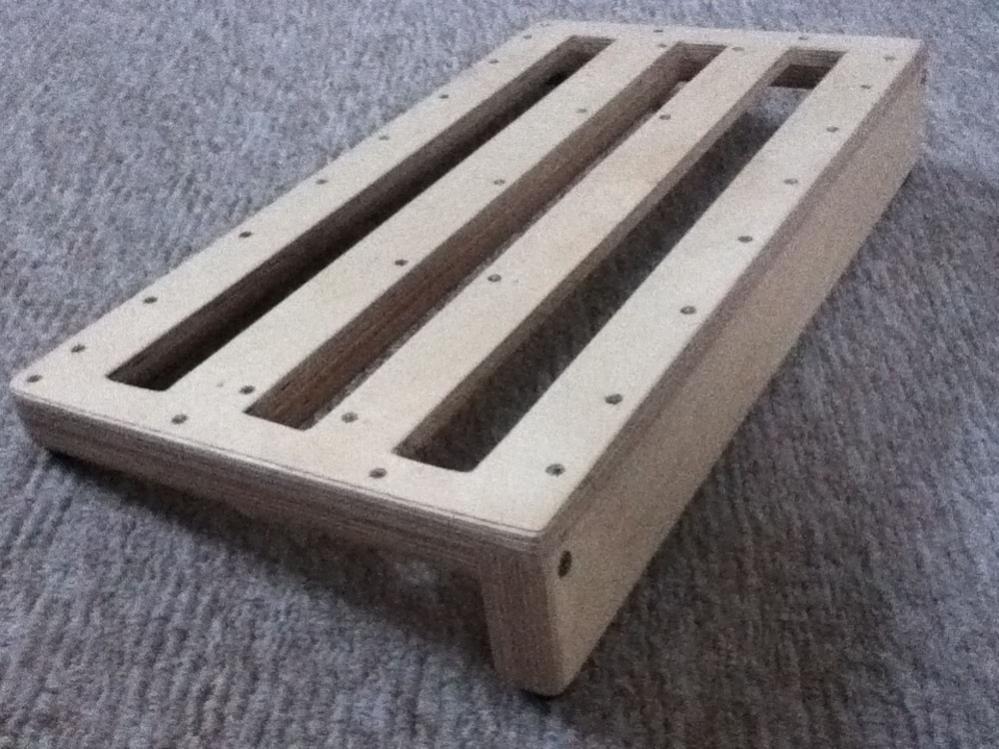

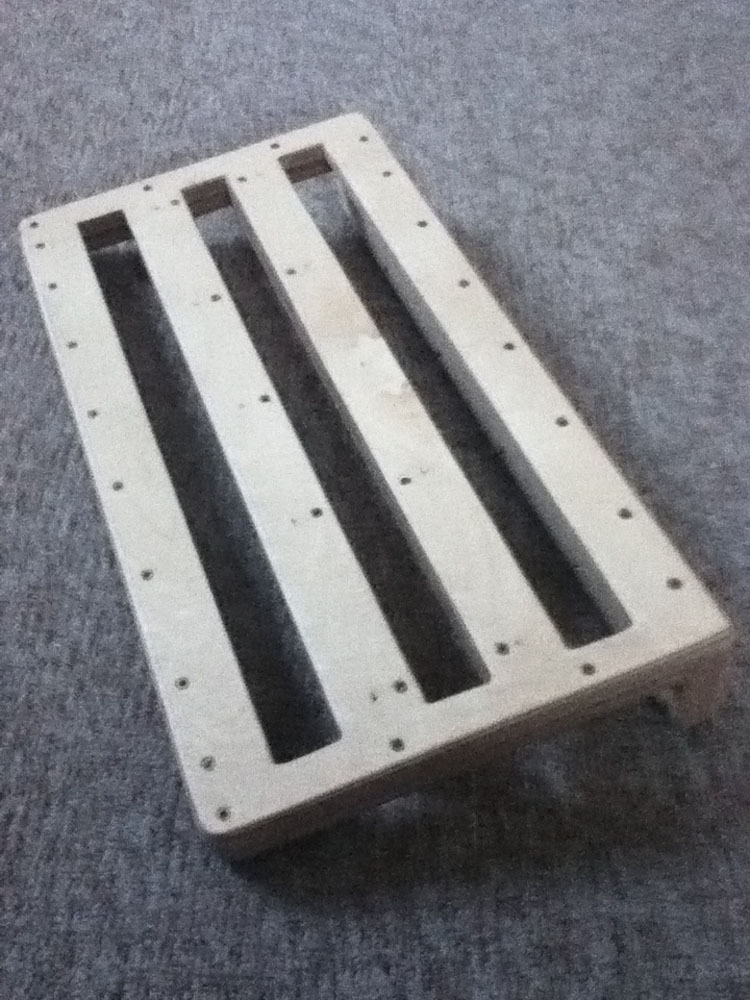

Gestern ist mein Board fertig geworden! Es fehlt nur noch das Klettband (dazu unten mehr) und die Buchsen auf der Rückseite (Powercon IN, Git IN und Amp OUT).

Die Aussparungen in der Platte hat mir mein Nachbar, der gelernter Schreiner ist und ne relativ große Werkstatt hat (u. a. mit ner Altendorf F45 wems was sagt ), mit selbiger rausgeschnitten. Dann wurde es verleimt, anschließend kamen noch ein paar (viele ) Spax rein. Das denke ich sieht man auf dem Fotos aber ganz gut.
Geschliffen habe ich es mit nem Exzenterschleifer für die Flächen und Seiten und nem Dreieckschleifer (der dabei leider umkam; die Verbindung zw. Motor und dem Schleifteil ist gebrochen) für die Kanten und die Stellen innen, an die ich mir dem Exzenterschleifer nicht hinkam. Alles mit der Körnung 80 (ja, nur 80 ). Dann ein mal gewachst und anschließend mit der Hand und nem Bogen 180er Schleifpapier "poliert", allerdings sehr sehr kurz. So ist das Holz trotzdem ziemlich weich und der Aufwand war nicht allzu groß.
Wie ich den Powerplant befestigt habe seht Ihr auf folgenden Fotos wenn ich auch das Velcro habe.

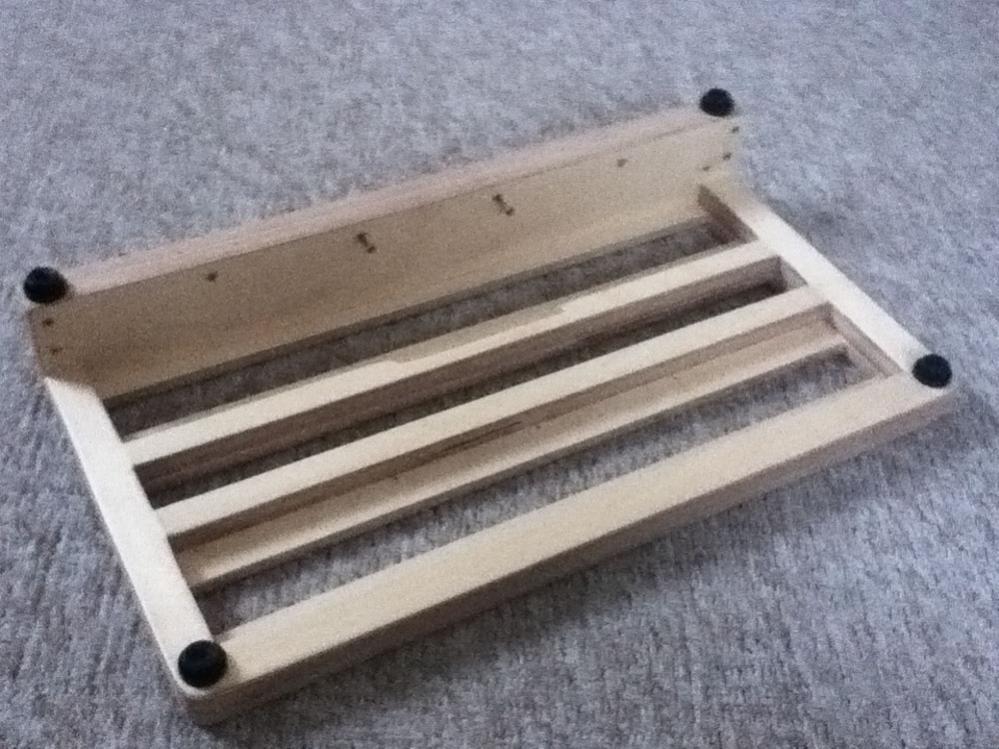

Füße:

Schau mal bei Thomann unter Rackfüße / Gummifüße von Adam Hall, z.B. https://www.thomann.de/de/adam_hall_4903tp_gummifuss.htm

Danke, die hätte's auch getan. Ich hatte aber noch vier gefunden, die passten und die ich genommen habe.

Klettband:
Ich habe mir von "Bricoflor" (auf eBay - wo ich darauf gestoßen bin - auch als "Teppichfließendiscounter" vertreten) Muster kommen lassen.
Diese sind eigentlich selbstklebend, halten aber gar nicht, auf keiner Oberfläche. Ich werds jetzt mal mit Holzleim versuchen. Die Erfahrung hat nämlich gezeigt, dass der nicht nur Holz klebt (Holz auf Metall geht auch ).
Dann habe ich von dem Hakenband vom Obi ein kleines Stück genommen und es 100x mal immer auf die gleiche Stelle des Musters gepappt und wieder abgezogen. Ergebnis: Das stehen jetzt die Fäden raus und es hält nix mehr, sogar schon nach 25x ab und ranmachen. Das ist also keine Lösung, da es nicht beständig genug ist.
Für weitere Tipps wäre ich selbstverständlich sehr dankbar .



[Eggi]

cool geworden!

ich persönlich hätte zwar Buche genommen (weils halt etwas dunkler ist), aber das ist reine Geschmackssache.



[guitarplayer91]

Ist die schiefe Lage nicht etwas umständlich wenn man ein Wah bedienen will ? Sieht so nach verkrampftem Fuß aus

Annsonsten sehr schönes Board. Meins ist auch aus Multiplex, allerdings nur eine Bodenplatte welche durch zwei längsseitig angeleimte "Latten" etwas Freiraum zum verkabeln drunter lässt.

PS: ich hoffe du hast nun "sch*****" gelernt, wäre ja eine schmerzhafte Angelegenheit wenn nicht
kleiner Scherz am Rande aber ich habe mich einfach beim Durchlesen nicht mehr eingekriegt

Grüße,
felix

aber was hat es jetzt mit der silbernen und weisen powerplant auf sich



[tobi452]

aber was hat es jetzt mit der silbernen und weisen powerplant auf sich

Passt zwar hier nicht rein aber: https://www.musiker-board.de/effekt...y-benton-powerplant-junior-8.html#post5629230



[LawrenceHamburg]

Das ist doch schick geworden, Glückwunsch!



[tobi452]

Danke! Jetzt bräuchte ich eben nur noch das Klettband. Bei Thomann gäbe eins von Rockbag, das 5cm breit ist, kosten aber 50cm (!!!) über 9 Euro! Da bräuchte ich vier von!

---------- Post hinzugefügt um 10:03:24 ---------- Letzter Beitrag war um 09:29:46 ----------

Bin gerade hierauf gestoßen: http://www.klettladen.de/index.php/cPath/9
Das scheint ein Sho zu sein, der ausschließlich das echt Velcro vertreibt und das zu einigermaßen ordentlichen Preis.
Für mich würde da http://www.klettladen.de/product_info.php/products_id/166 oder http://www.klettladen.de/product_info.php/products_id/164 in Frage kommen.
Kennt den jemand? Werde mal ein Muster anfragen.



[guitarplayer91]

wenn es nicht so breit sein muss, fahr doch mal in baumarkt, da gibts auch klettband meterware und das zu einem "normalen" preis



[tobi452]

Da habe ich geschaut, als ich das Hakenband besorgt habe: 18mm breit, schwarz: der Meter 3,29€
Davon bräuchte ich dann 2,08m und habe dann für rund 7 Euro Klett aber ni hat breit genug. Dazu bräuchte ich dann zwei nebeneinander, sprich knapp 15€.



[LoudestSilence]

Beim t gibts auch Velcro mit 20mm Breite in 5m Länge für 15 €.
Ist nicht das Billigste aber effektiv billiger als das Rockcase.
Ich benutze das Hakenband und fidne das Zeug spitze. Hält bombenfest am Effektpedal und auch auf dem jeweiligen Untergrund.
Richtig billig habe ich Klett leider nirgends gefunden.

Tante Edith sagt: Finde es übrigens auch sehr hübsch. Sieht richtig gut aus und macht einen mehr als stabilen Eindruck. Nur kann ich mir nicht vorstellen, dass es gewichtsmäßig wirklich gut kommt. Aber dafür gibts Muckis



[tobi452]

Danke!
Bezüglich des Velcros warte ich noch auf eine
Antwort.

---------- Post hinzugefügt um 06:48:23 ---------- Letzter Beitrag war um 06:47:23 ----------

Gewichtsmäsig ist es übrigens gar nicht so schwer.



[Julian1984]

Wow das sieht echt gut verarbeitet aus! Respekt!
Grüße



[tobi452]

Wenn ich das Velcro und ein paar mehr Treter habe kommen noch ein paar ordentliche Fotos in besserer Qualität.
Diese Leute von dem Klettladen schreiben einfach nicht zurück. Am Sonntag Abend hab ich angefragt, bis jetzt noch keine Mail erhalten.

---------- Post hinzugefügt um 15:56:16 ---------- Letzter Beitrag war um 14:48:25 ----------

Bezüglich der Stromversorgung: Ich dachte mir, dass ich mit ein Kabel löte (z. B. https://www.thomann.de/de/concab_730025003.htm oder https://www.thomann.de/de/ultralite_ulkas315.htm), auf der einen Seite nen Schukostecker hinmache: https://www.thomann.de/de/stairville_gummistecker_pro.htm und auf der anderen Seite nen Powercon. Welche brauche ich da? Da gibt es ja die blauen und die grauen. Und: Ist es eine gute Idee das Kabel von PP abzuschneiden und an den Powercon zu löten?
