Pedal-Guts - Innenansichten eines Pedals

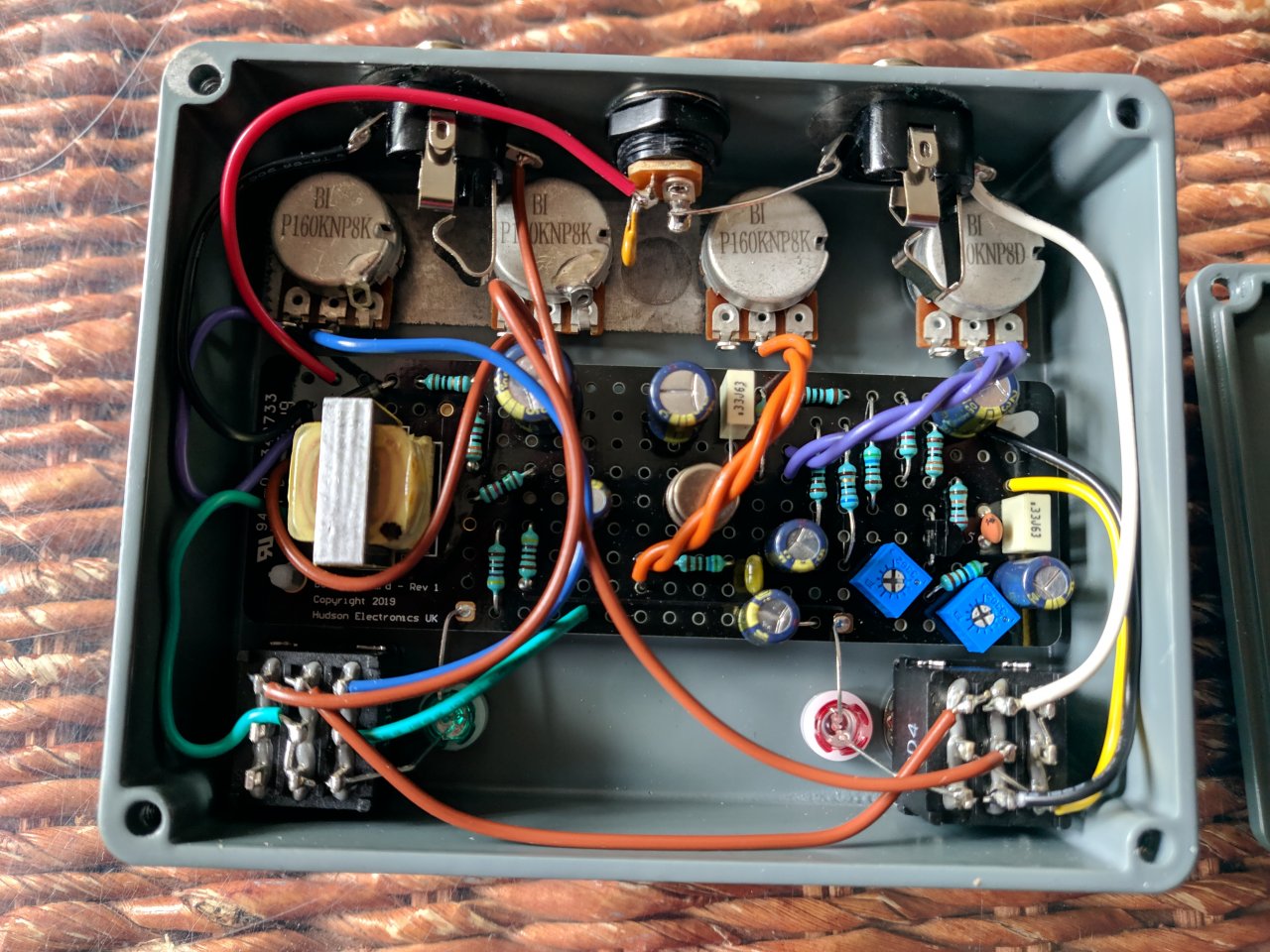

Hudson Broadcast Dual


  • Gefällt mir
Reaktionen: 8 Benutzer

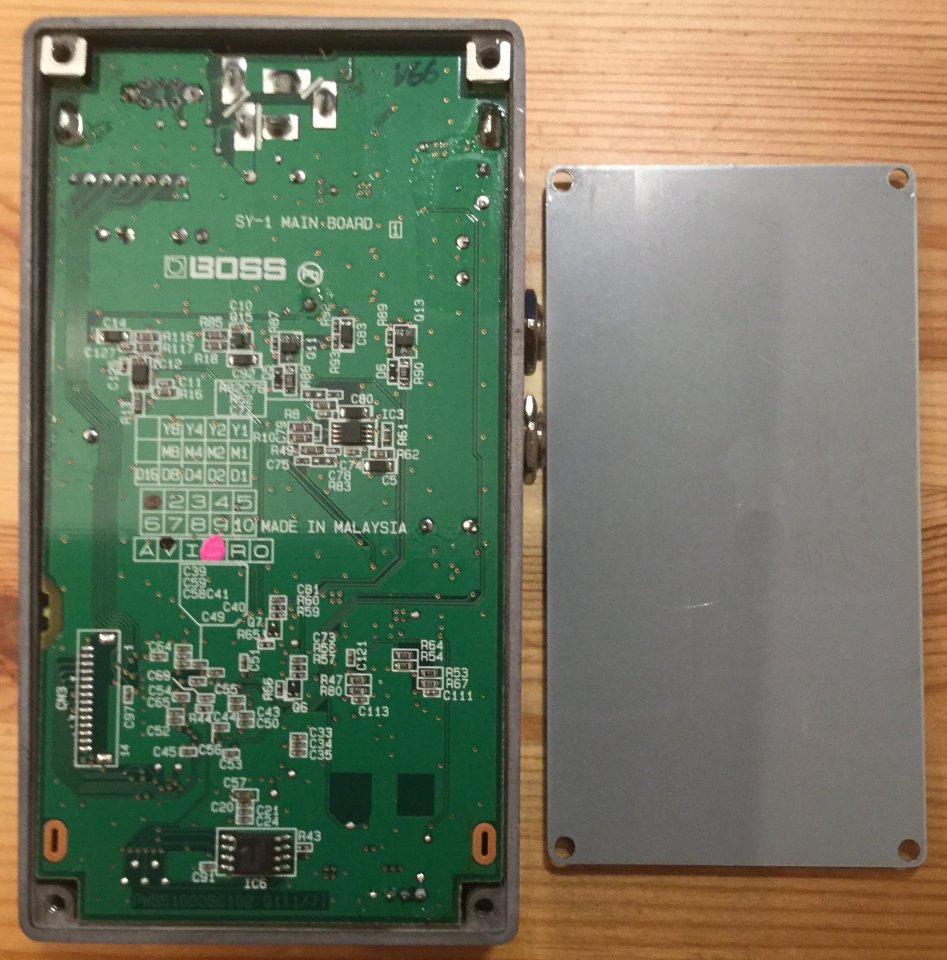

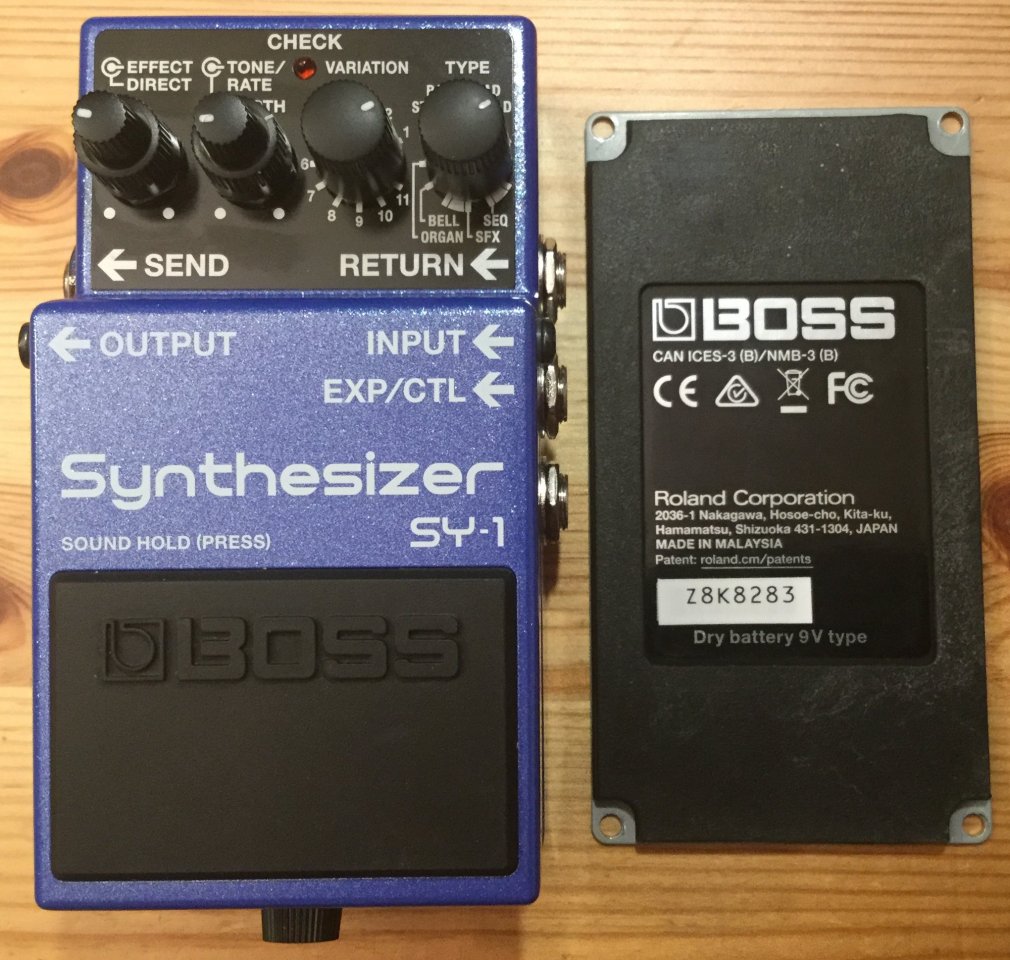

BOSS SY-1:



Im Aug/Sep beim T (vor-)bestellt und noch am 23.12.19 geliefert :D

  • Gefällt mir
Reaktionen: 3 Benutzer

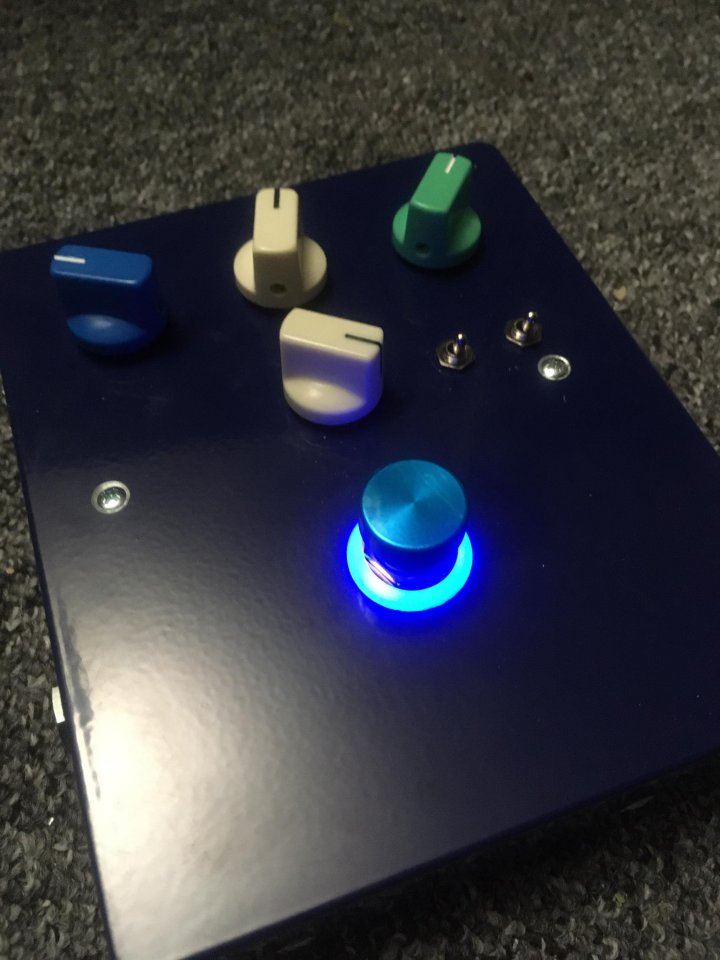

Casanoverdrive V3


  • Gefällt mir
Reaktionen: 8 Benutzer

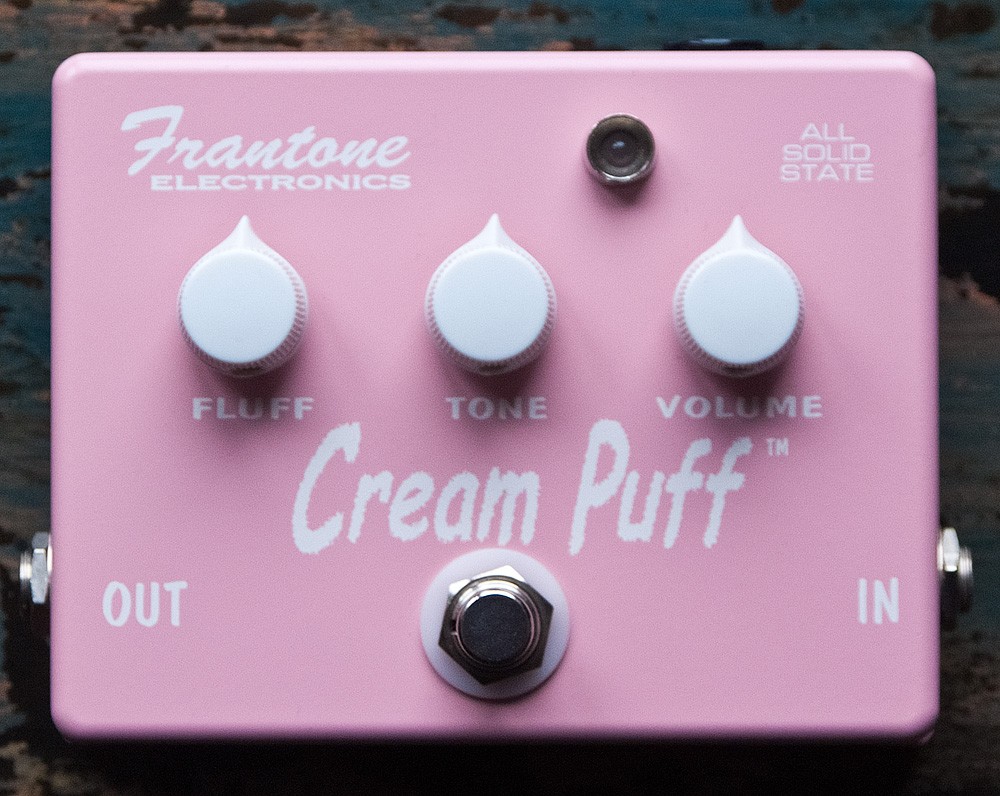

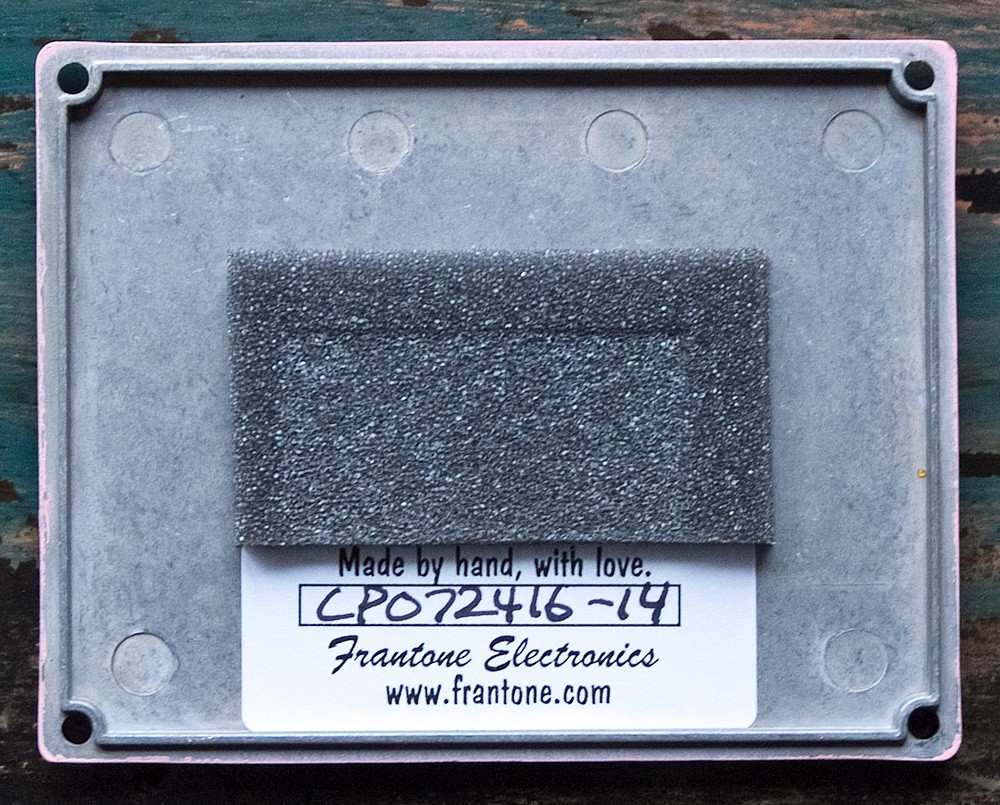

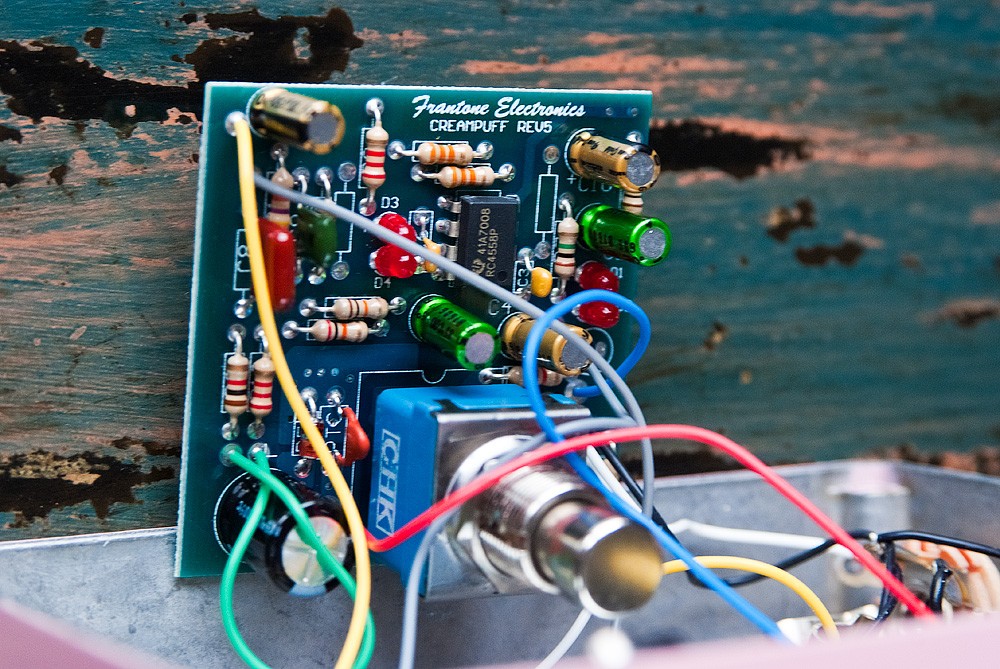

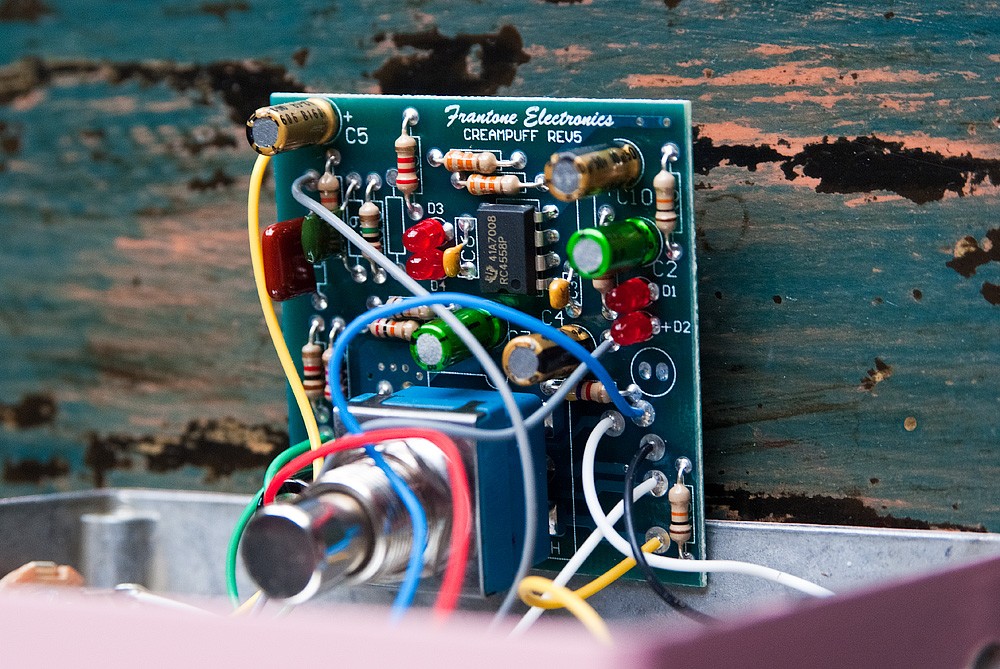

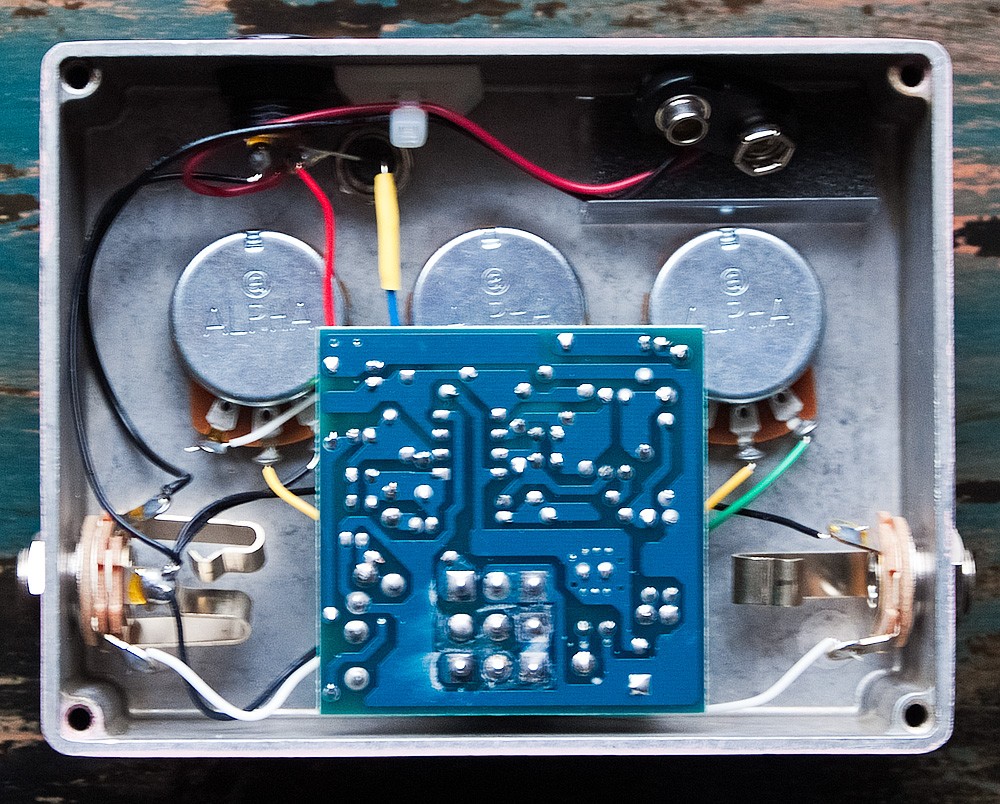

Ich hab den Kanal von Fran erst vor Kurzem bei YT entdeckt und schaue ihre Videos regelmäßig.
[OT] geht mir genauso, und zwar durch das Video, welches du gepostet hattest. ;)

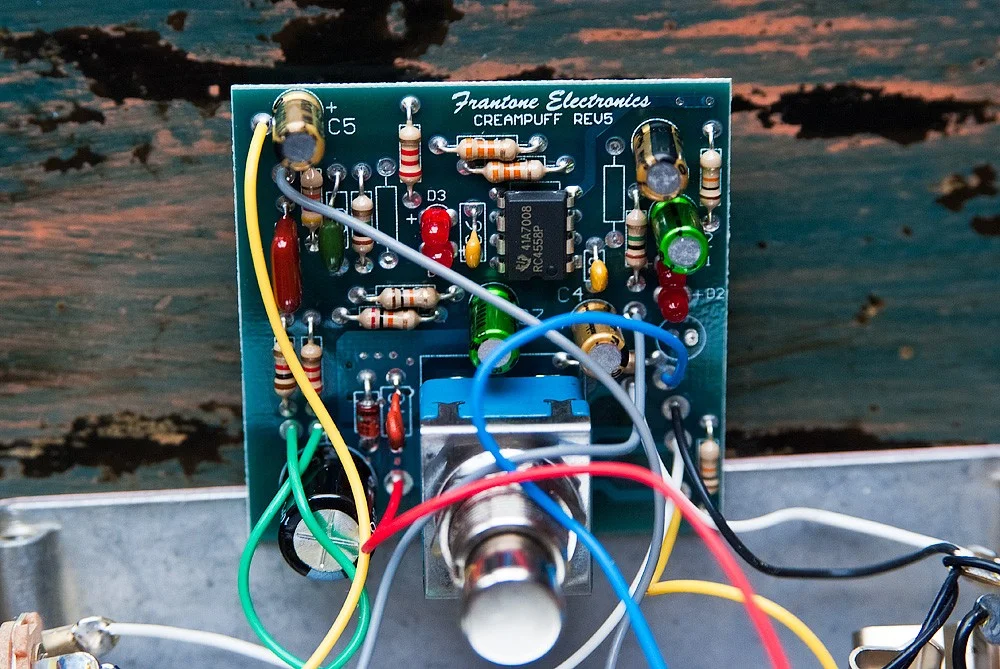

Und dann ergab sich die seltene Gelegenheit zu einem Kauf eines Frantone :) [/OT]

  • Gefällt mir
Reaktionen: 1 Benutzer

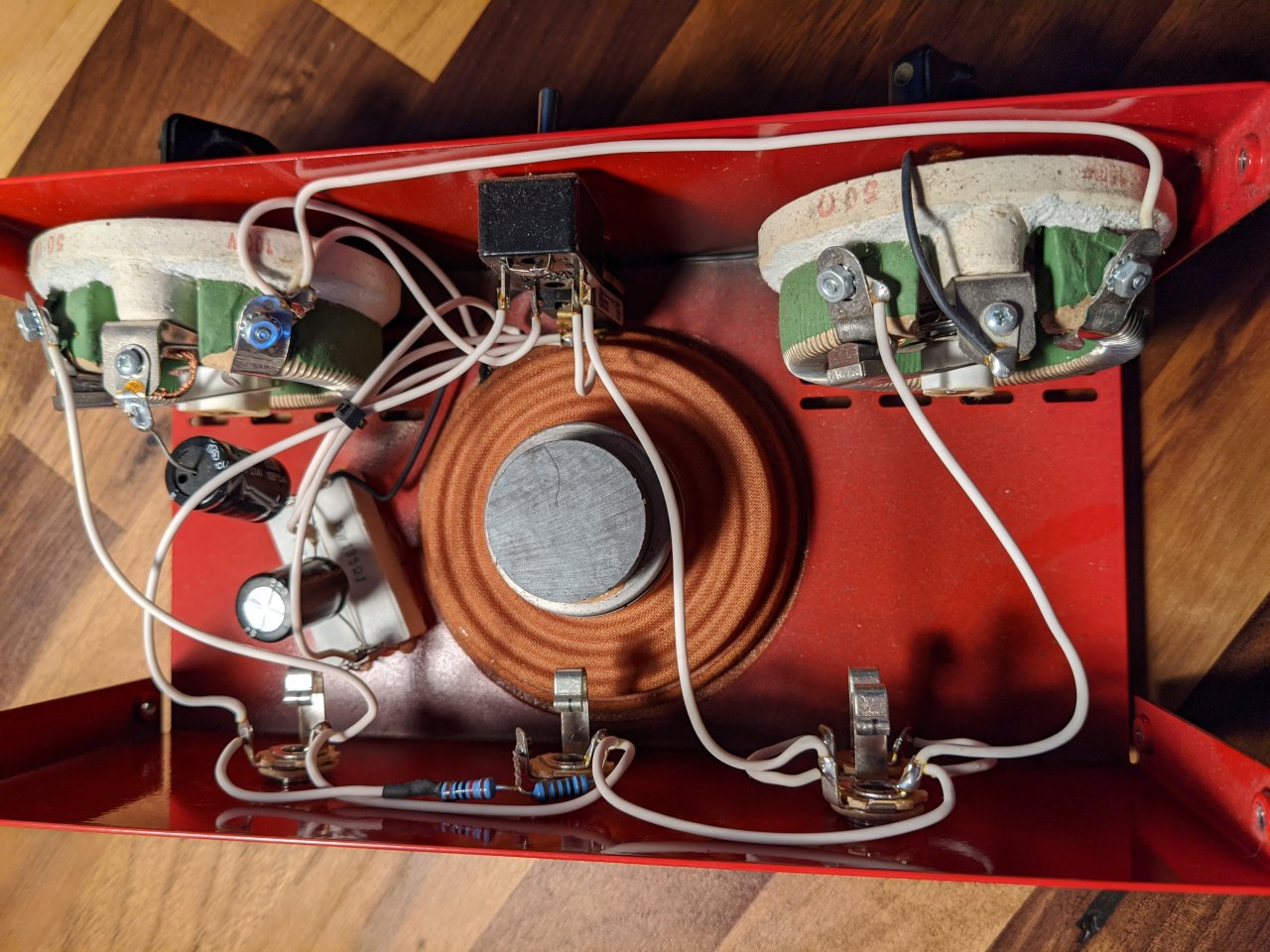

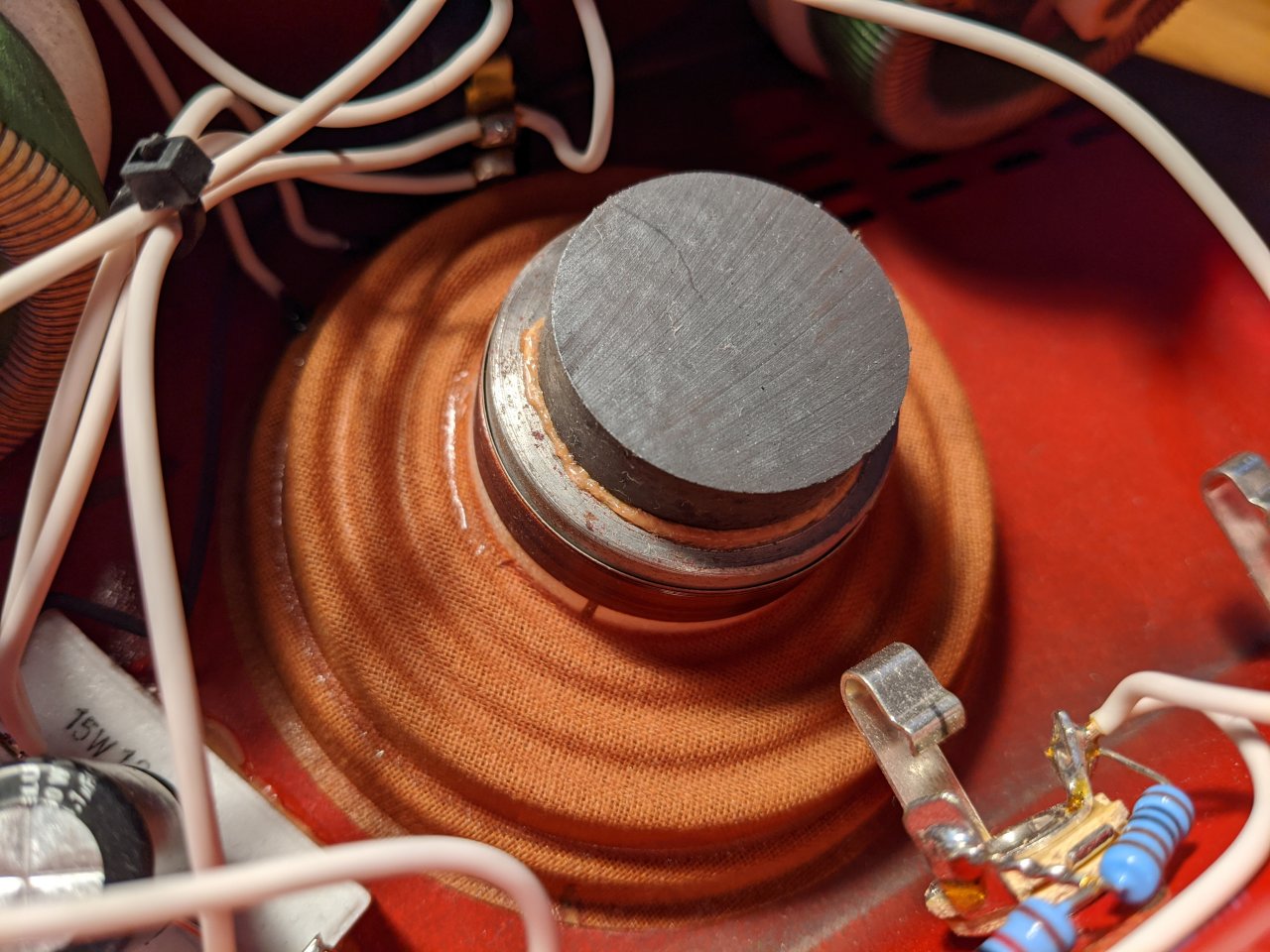

Nun, es ist nicht direkt ein Pedal aber trotzdem ganz cool denke ich: Weber Mass Lite mit Speaker Motor, also ein Speaker ohne Membran. Soll die Impedanz Kurve eines Speakers besser abbilden als die ganzen reactive Load Geschichten.



  • Gefällt mir
Reaktionen: 6 Benutzer
Jo ganz genau, die Leistung wird nicht in Wärme sondern in Bewegung umgesetzt. Das Gehäuse vibriert leicht, aber durch das Recht hohe Eigengewicht steht die Kiste trotzdem stabil auf dem Amp. Man hört die gespielten Töne auch ganz leise, ich denke, dass da einfach das Gehäuse durch den Motor angeregt wird und es dadurch wie ein sehr ineffizienter Lautsprecher wirkt. Cooles Ding auf jeden Fall!

  • Gefällt mir
Reaktionen: 1 Benutzer
das ist ja echt mal sehr interessant... schön

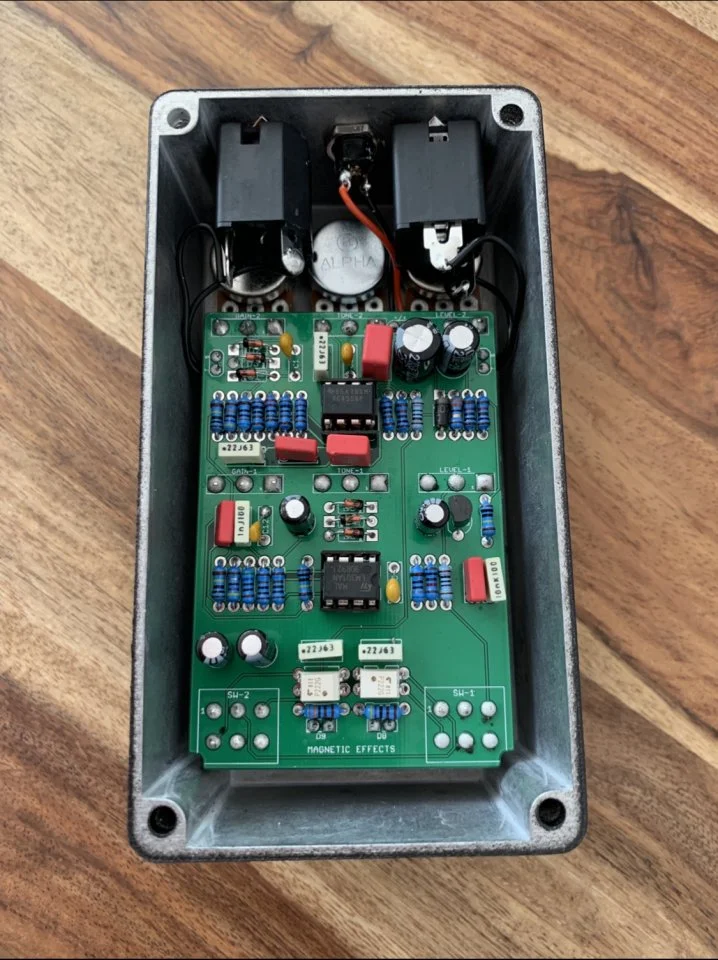

Magnetic Effects Dual Drive

  • Gefällt mir
Reaktionen: 2 Benutzer

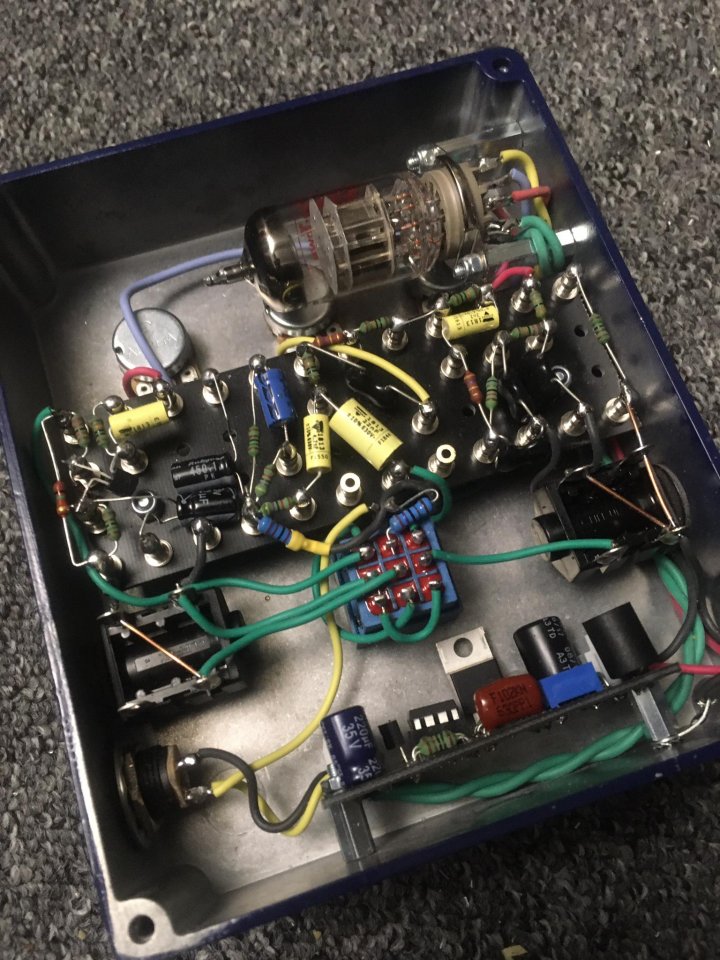

Servus Pedale Yodelmaster 2


Zuletzt bearbeitet von einem Moderator:
  • Gefällt mir
Reaktionen: 3 Benutzer

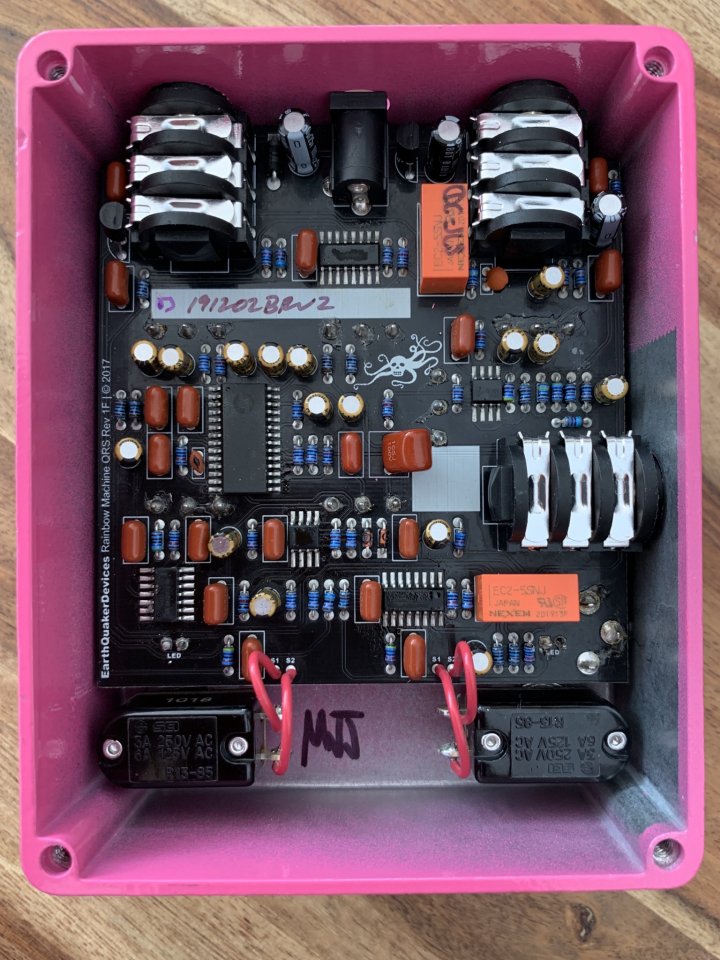

Earthquaker Devices Rainbow Machine

  • Gefällt mir
Reaktionen: 5 Benutzer
Aloha .-)

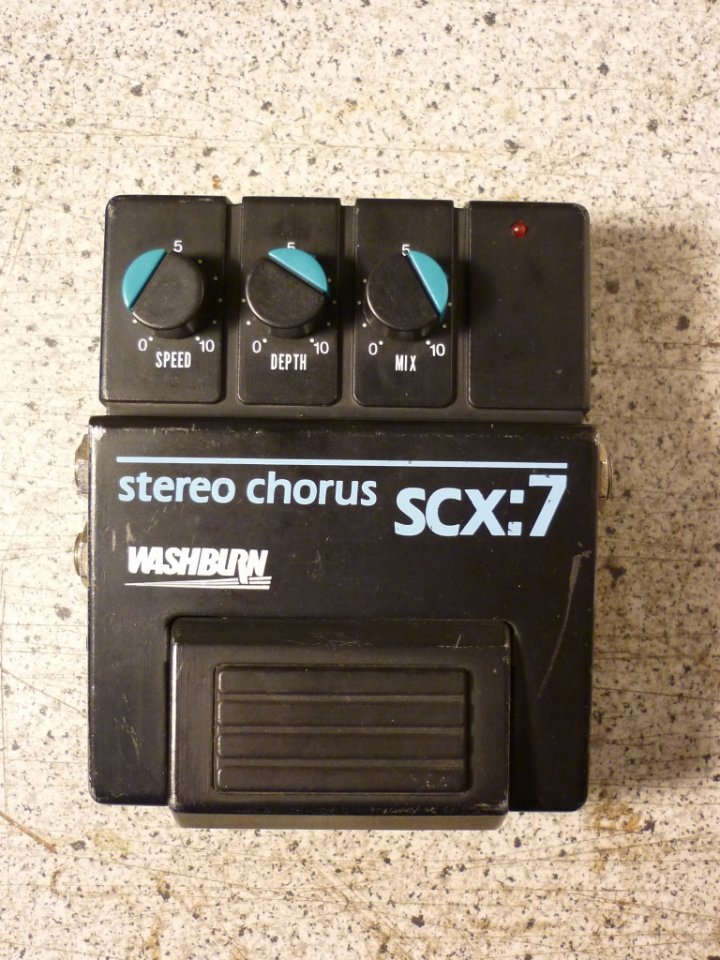

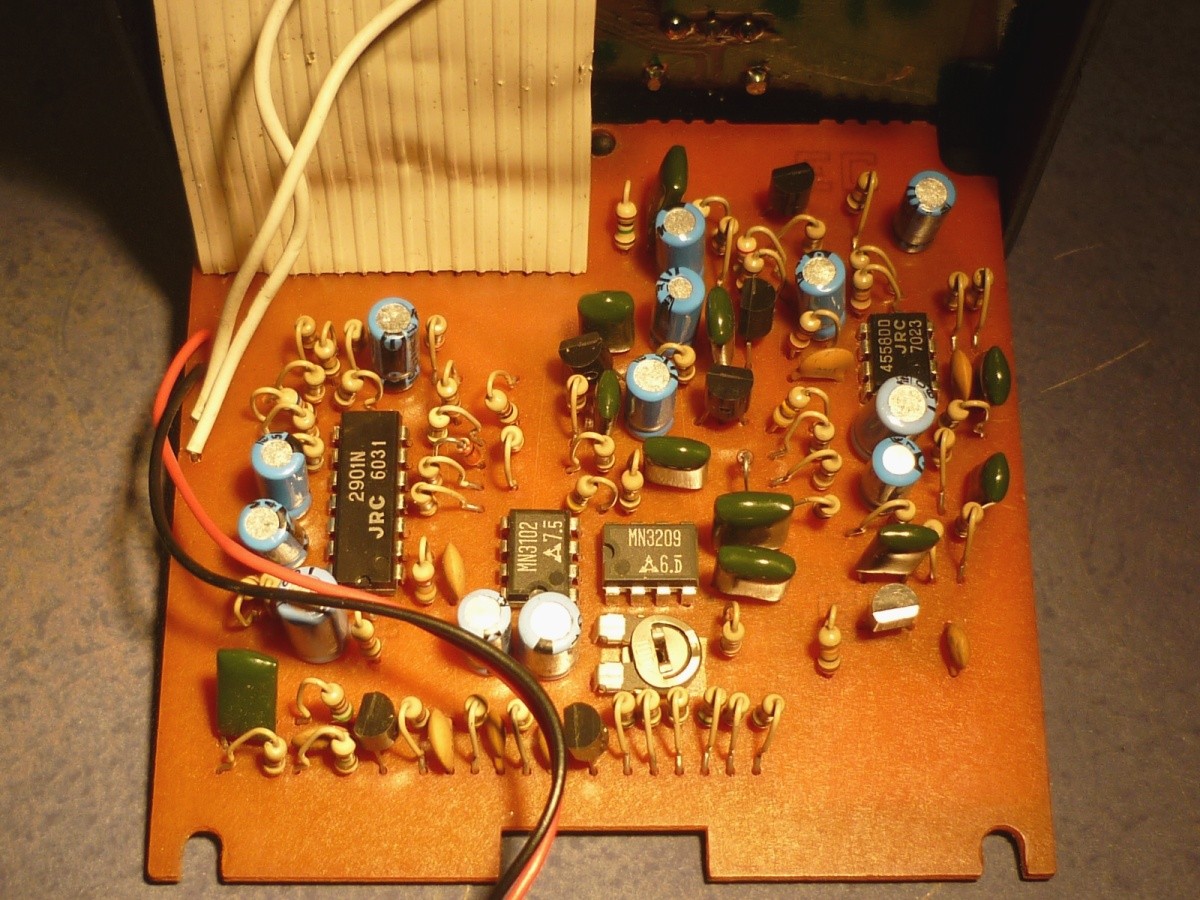

Hier mal wieder solide 80er Technik: Washburn SCX7 (Chorus)




Jenzz

  • Gefällt mir
Reaktionen: 5 Benutzer

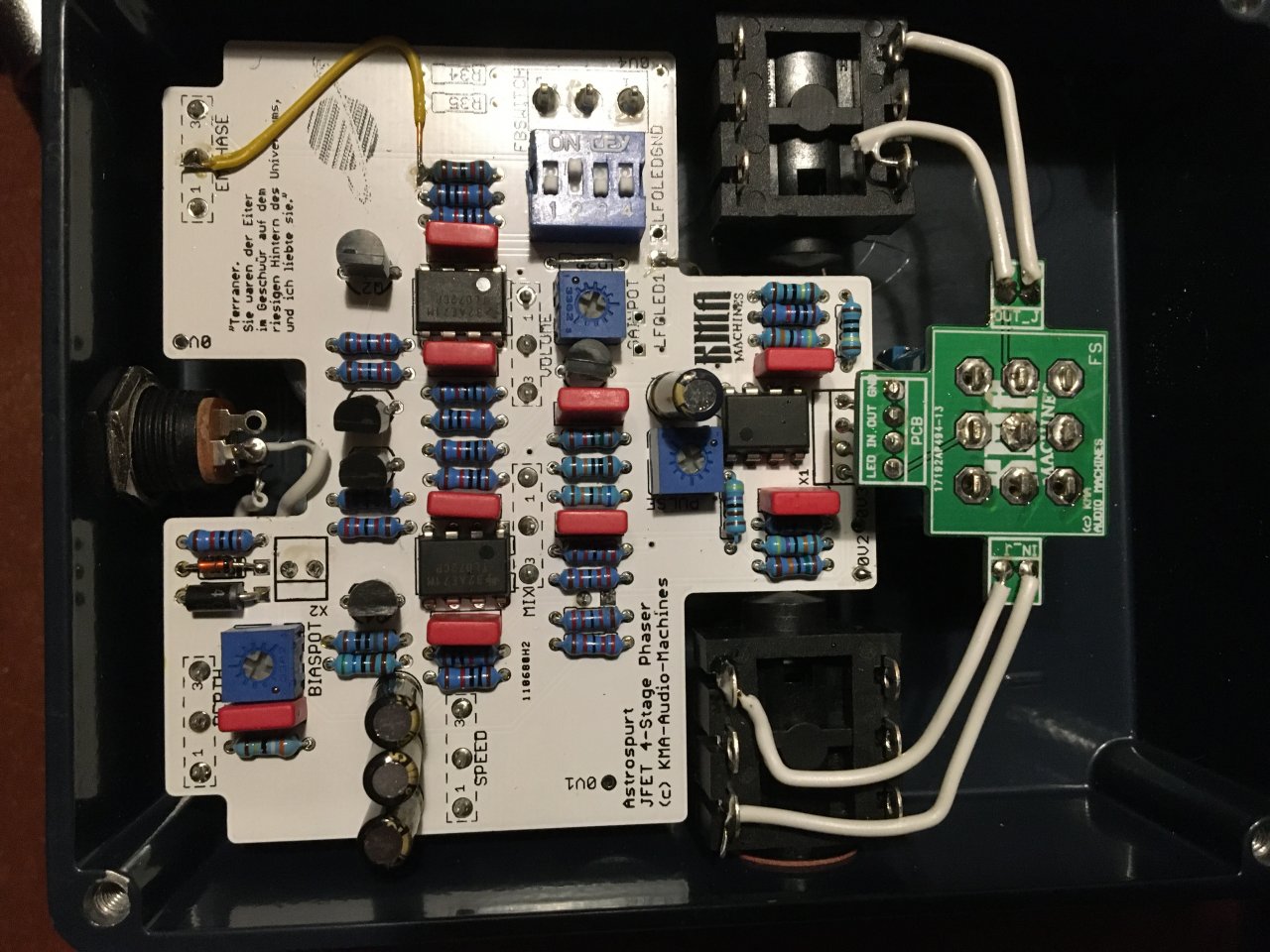

Hatten wir den KMA Astrospurt schon? :)


  • Gefällt mir
Reaktionen: 4 Benutzer
Widerstände ... jede Menge altertümliche Widerstände ... reparaturfreundlich ... :great:

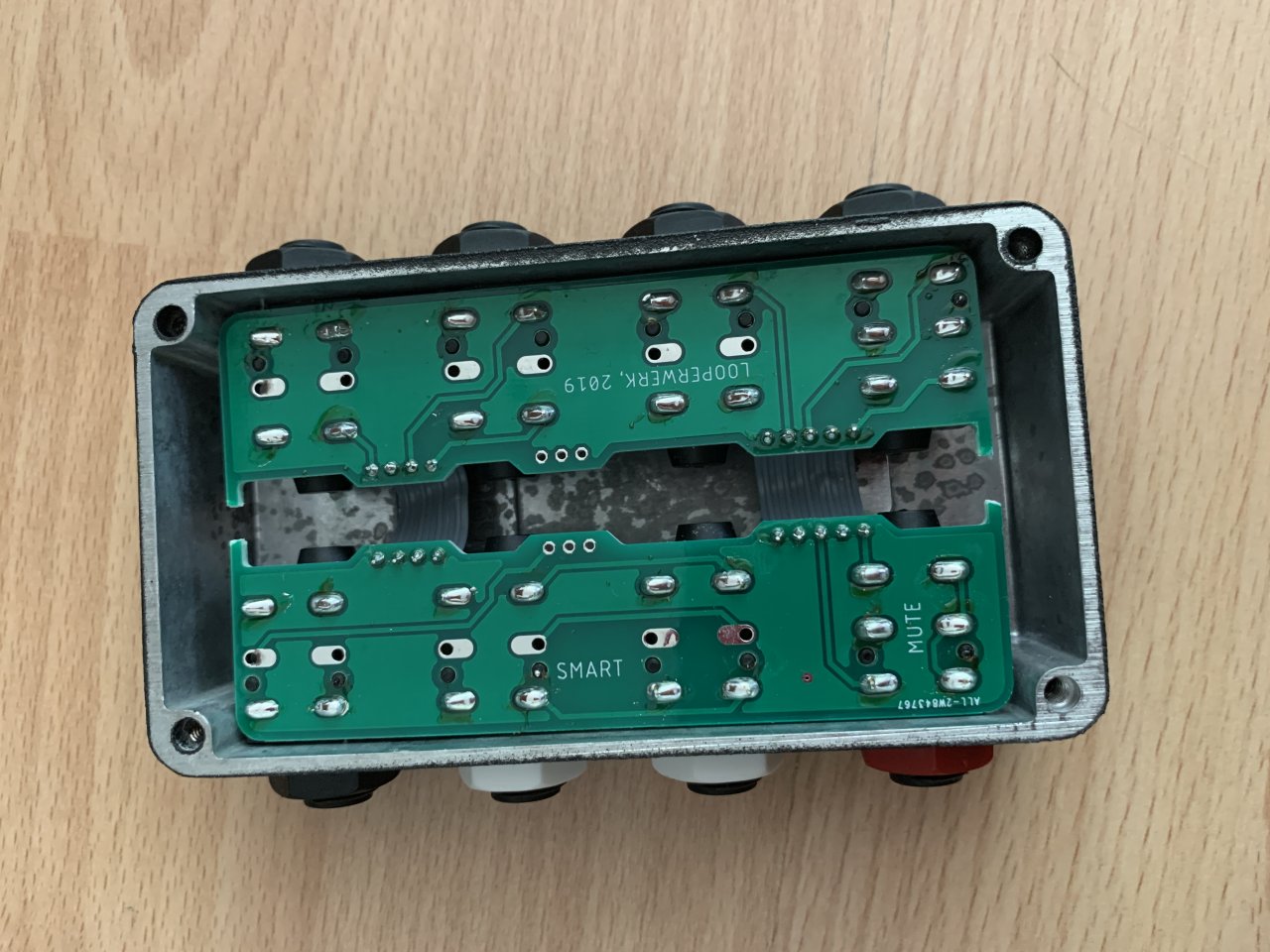

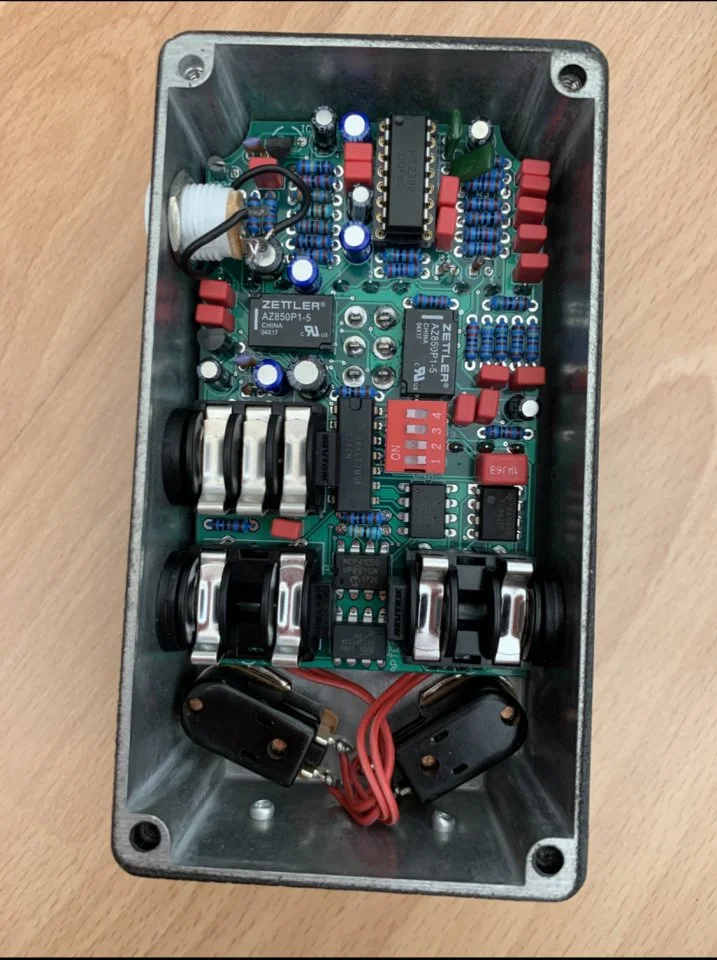

Looperwerk Patchbox


  • Gefällt mir
Reaktionen: 2 Benutzer

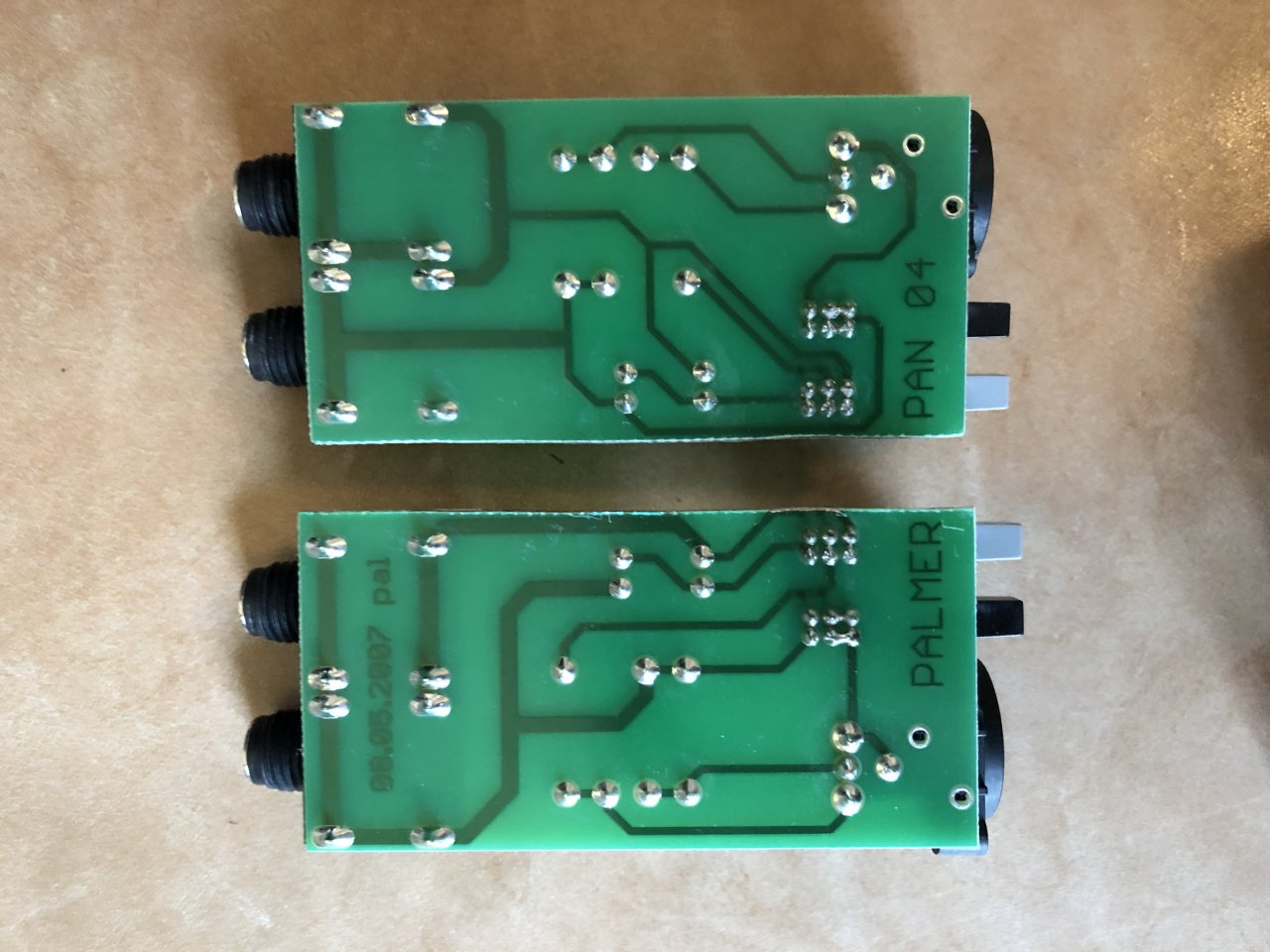

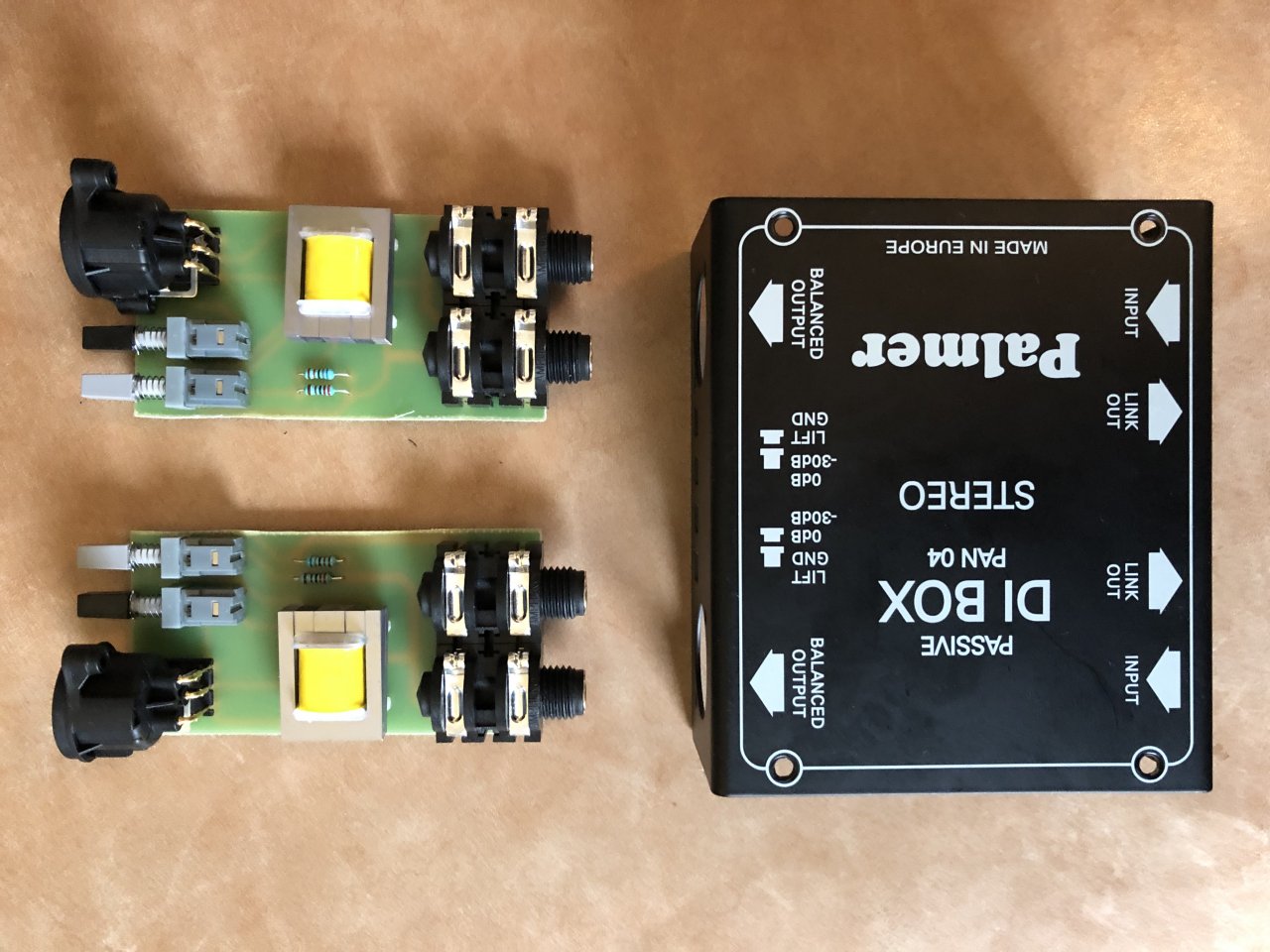

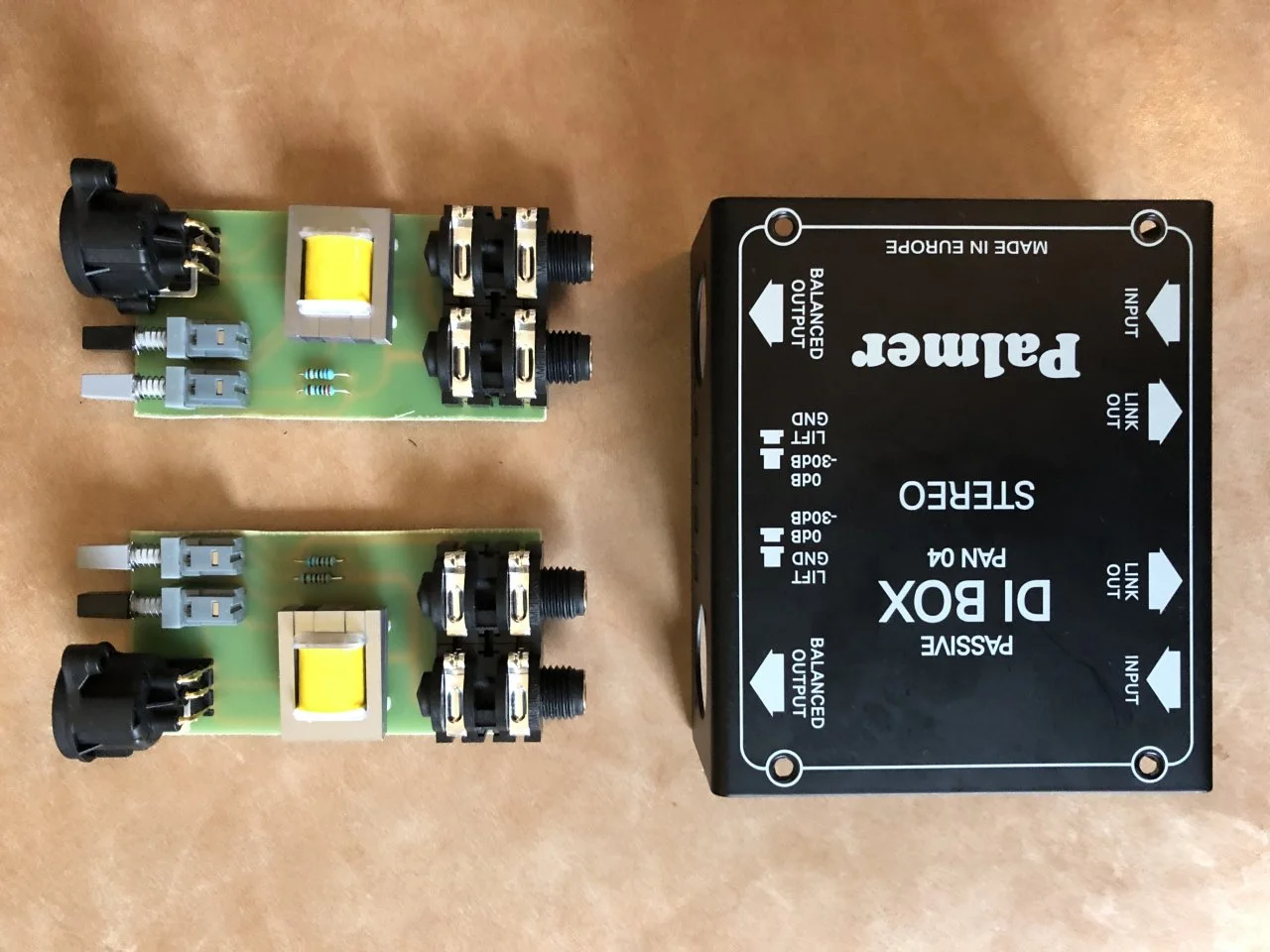

Nicht direkt ein Pedal, aber doch auf meinem Board: Palmer BI-Box PAN 04.

Da ich nur einen Kanal brauche, wollte ich noch etwas anderes in dem Gehäuse unterbringen. Die Platine lässt sich mit eine Teppichmesser und etwas Geduld einfach teilen, falls man zwei einzelne DI-Kanäle braucht. Habe inzwischen aber wieder beide Hälften in das Gehäuse gebaut...

Gruß,
glombi


  • Gefällt mir
Reaktionen: 1 Benutzer

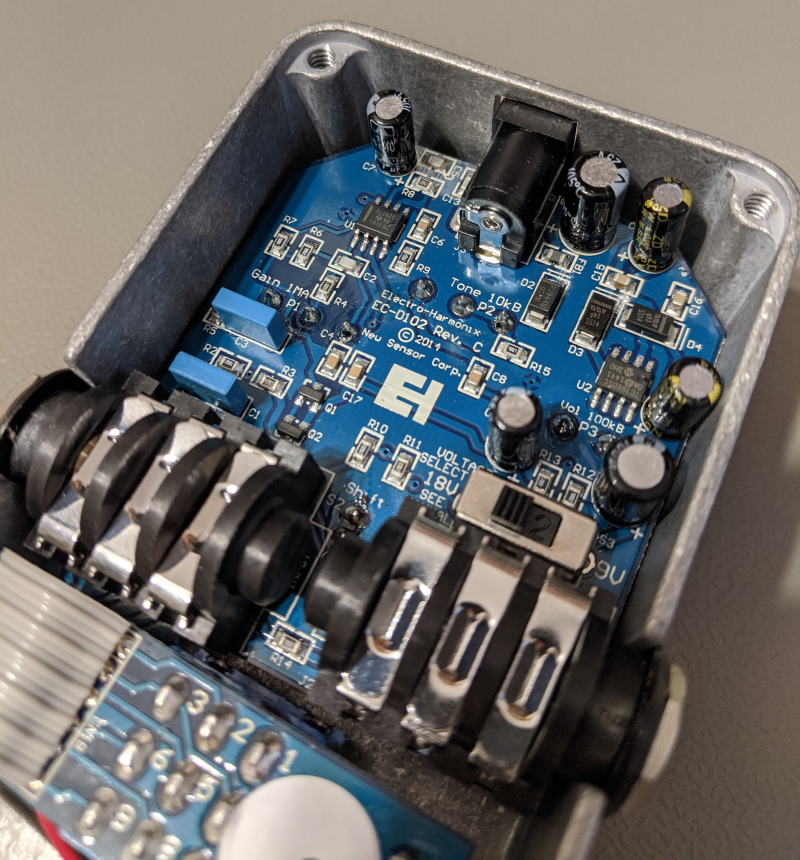

Von mir gibt es zwei weitere Electro-Harmonix (EHX) Pedale. Einmal das EHX Glove und einmal das EHX East River Drive. Das EHX Glove ist ein Hybrid aus SMT und THT: Elkos und größere Koppelkondensatoren sind in THT ausgeführt, der Rest in SMD. Interessant an diesem OCD inspirierten Pedals ist die verbaute Ladungspumpe. Man hat also die Möglichkeit das Pedal intern mit 18V zu betreiben, obwohl man es nur an einem 9V Netzteil hängt. Dafür ist der kleine Schiebeschalter im Inneren. Witzigerweise ist es von der Schaltung sehr ähnlich dem OCD V2, was später raus kam, welches aber keine Ladungspumpe besitzt. Dafür liefert das Fulltone auf Wunsch einen "Buffered Bypass".

Glove

Der YouTuber The Pedal Bored hat dazu auch ein sehr schönes Video gemacht:

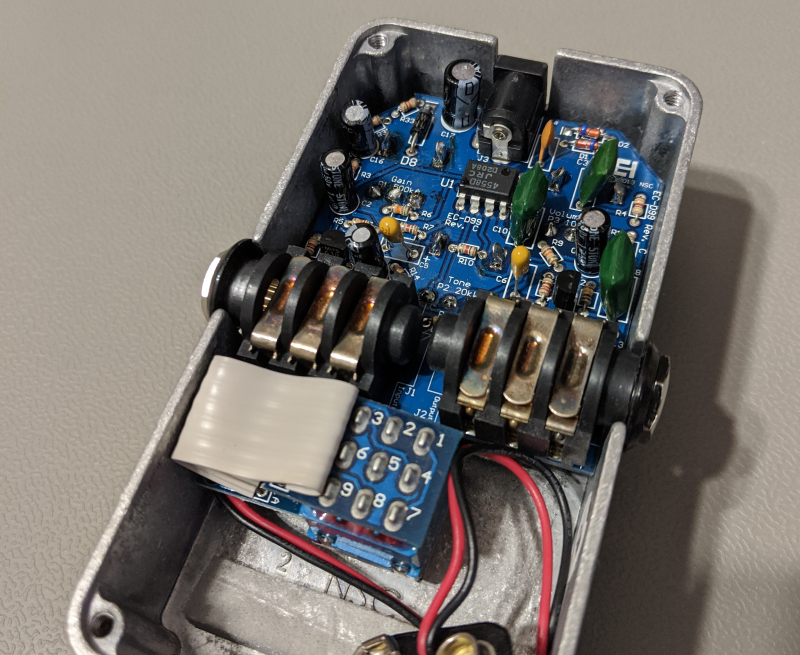

Das EHX East River Drive basiert auf der bekannten Tubescreamer-Schaltung. Man hat hier auch auf den "berühmten" JRC4558D IC verbaut, was bei der Schaltung zwar relativ unerheblich ist, aber man wollte wohl den "letzten Schritt" gehen. Interessant ist vielleicht das es vollständig in THT gebaut wird und das Kohleschichtwiderstände mit 5% Toleranz verbaut werden. Das passt übrigens zum "Original".

East River Drive

Auch hier hat der YouTuber The Pedal Bored ein schönes Video dazu gemacht:



Inzwischen bin ich ein recht großer Fan von den EHX Pedalen geworden. Sie sind gut abgestimmt, auch im Vergleich zum Original und haben ein meiner Meinung nach schönes Artwork. Also alles was ein gutes Pedal haben sollte :).
