Namenlosem Bass neue Potis spendieren

[Schraublocker]

Hallo an all die Elektronik Fachleute

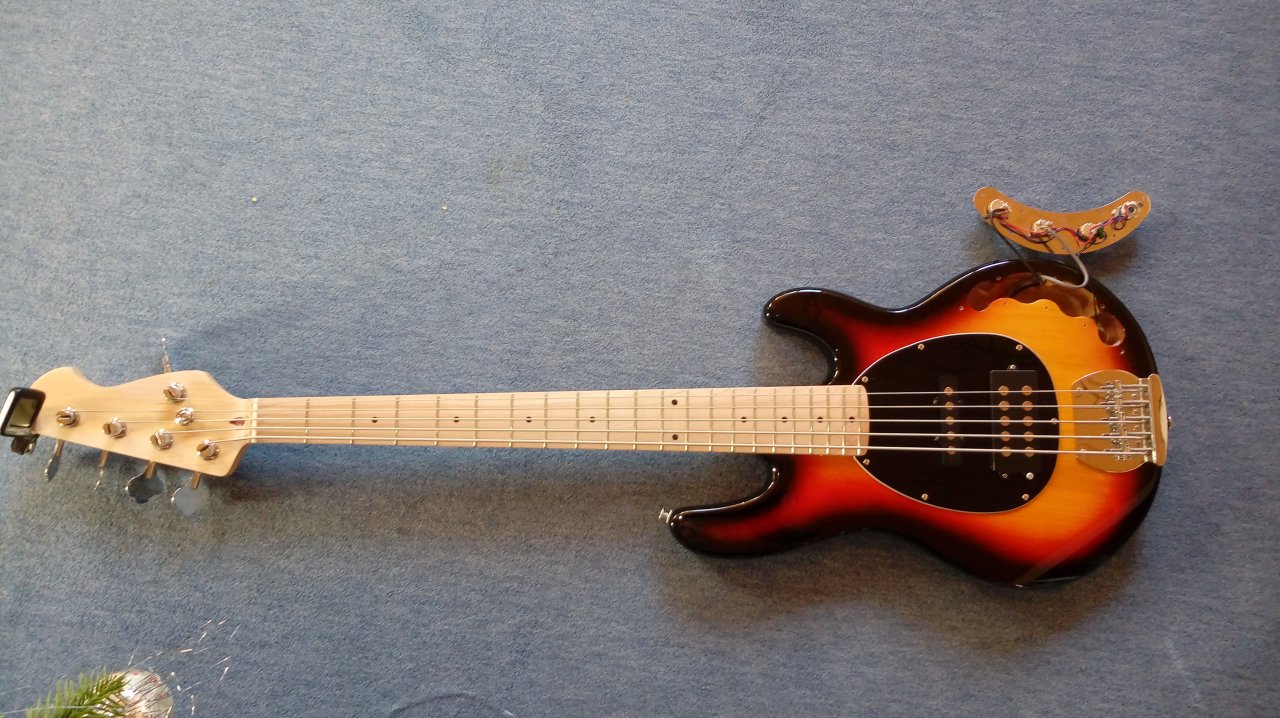

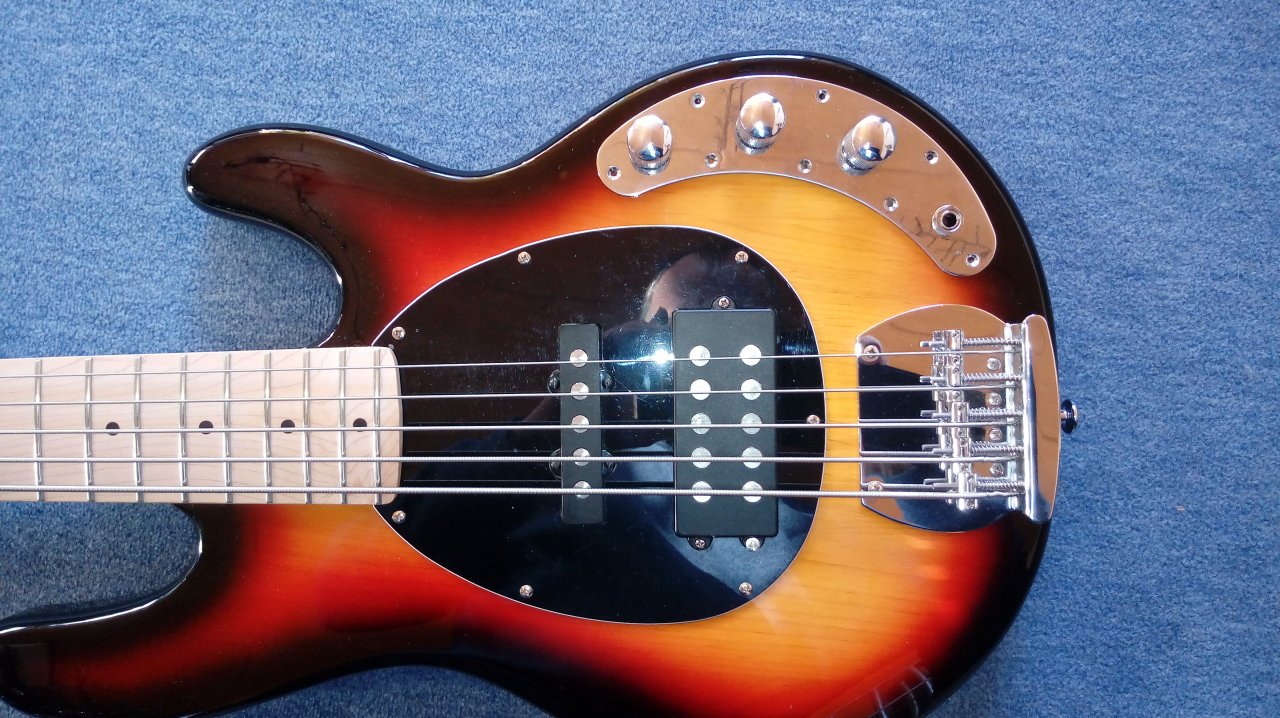

Ich habe diesen nicht Gelabelten Bass im Ebay kleinanzeigen gekauft,
und was soll ich sagen die Podis spinnen total daher möchte ich alles komplett neu einbauen, und brauche desshalb eine Matterialliste was ich für Podis kaufen sollte.
Ein Gedanke meinerseits wäre auch einen Balance dann einen Tonregler und am Schluss einen Volume einzubauen, was für Podis bräuchte ich dafür.
Was würdet Ihr tun?

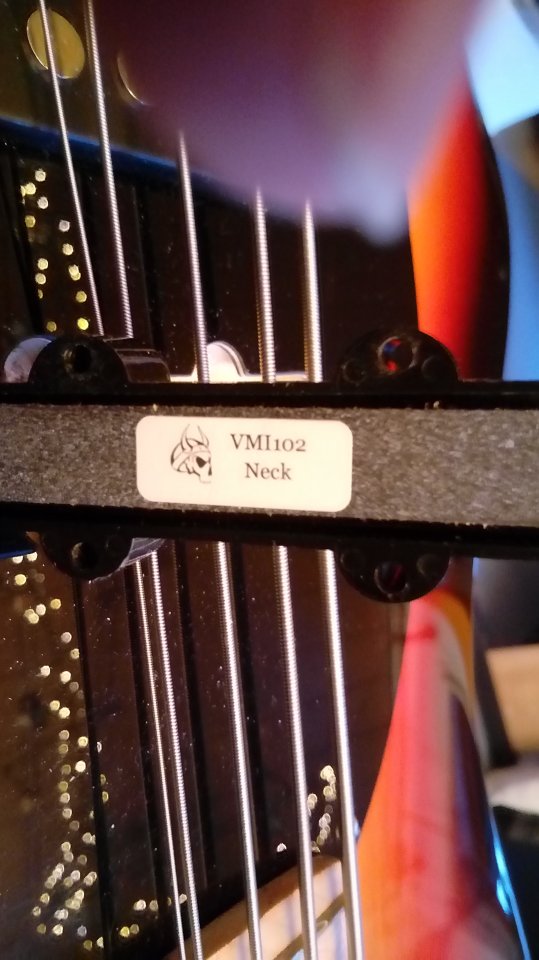

Bezeichnungen an den Podis konnte ich nicht finden, am Hals und der Halstasche ist ein D eingeschlagen, nur der vordere Tonabnehmer hat einen Schriftzug.



[Schraublocker]

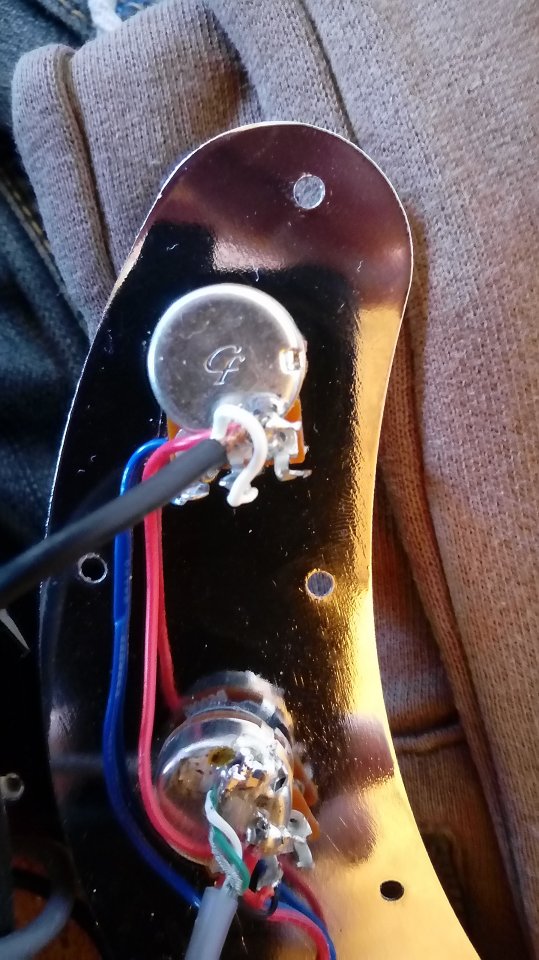

Habe doch einen Schriftzug auf einem Podi gefunden aber keine Werte!



[Cadfael]

Was spinnt denn da???

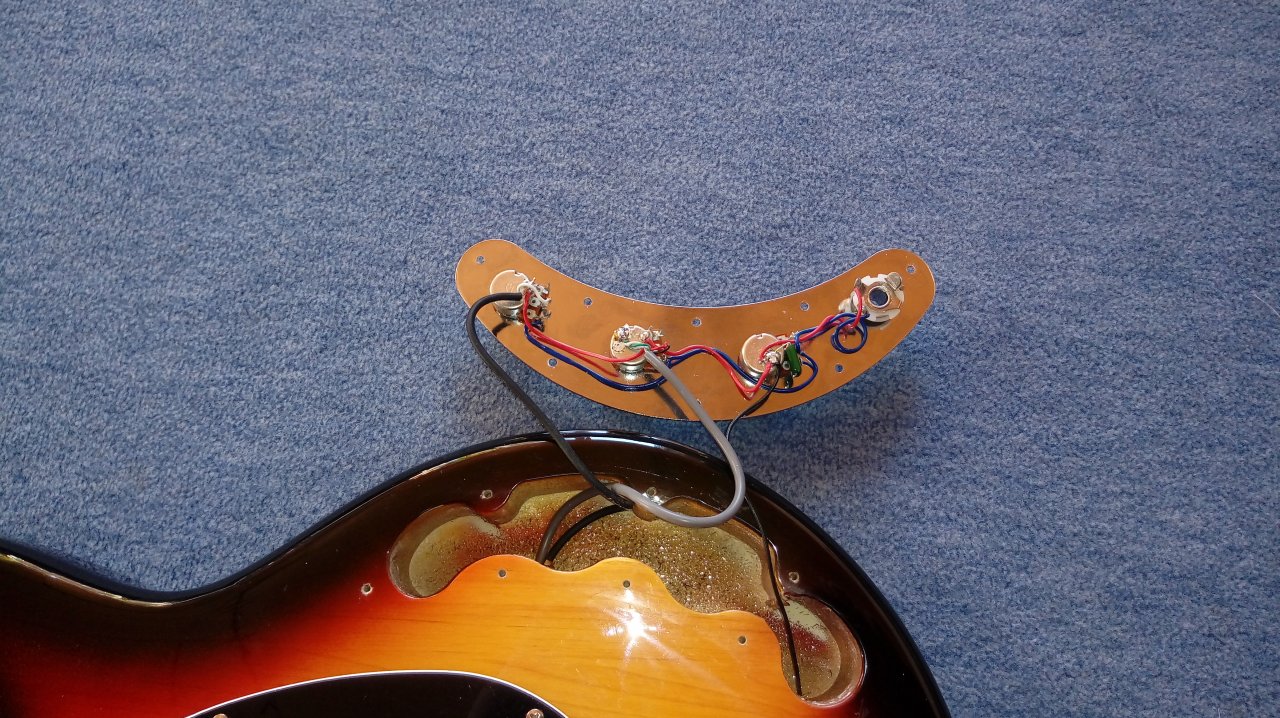

Sieht derzeit nach der klassischen Jazz Bass Schaltung aus.
Neck PU hat zwei Adern, der Bridge PU ist intern parallel verdrahtet...

Wenn Du einen mittigeren, punchigen Sound willst, nimm 3x 250k Potis (logarithmisch).
Wenn Du einen drahtigeren Sound willst, nimm 3x 500k Potis (logarithmisch)
Du kannst auch 2x 500k für die Volumes und ein 250k für das Tone nehmen...

Balance geht auch. Da gelten im Grunde die gleichen Werte...



[Schraublocker]

Was da Spinnt ? also wenn ich einen PU-Regler voll aufdrehe und den zweiten dazu drehe dann ist ab 3/4 stellung nur noch Höhen vorhanden.
Der Volumen Regler regelt gar nix.
Als versuch habe ich beide PUs an Buchse direkt angelötet und der Sound war schon viel besser da konnte ich am Verstärker EQ einiges an Klangvielfalt einstellen!
nun werde ich noch mal umlöten und die beiden Podies der PUs direkt ohne Volumen an Klinke anlöten mal sehen was dann so los ist.
Bis denne
Bässte Grüße



[Cadfael]

Ich vermute, alle drei Potis sind okay!
Entweder wurde unsauber gelötet oder es besteht vielleicht ein Masseschluss mit dem (leitenden) Kontrollblech.

Genau kontrollieren, dass alle HOT-Leitungen (blau) nur zu einem "Fuß" Kontakt haben.
Und an der Mitte der Volume Potis darf auch nur "HOT der Pickups" liegen.

Wenn beide direkt an der Buchse gut klingen, kann es eigentlich kein Out-of-Phase sein.

Trotzdem...
Falls das Phänomen bleibt obwohl alles sauber verkabelt ist:
Hals-PU so lassen, Bridge PU Weiß/Grün und Schwarz/Rot tauschen.

Dass ein Volume Poti aber nicht funktioniert deutet aber eher auf einen Kurzschluss...



[Schraublocker]

Jep
Volume hatte einen Kurzschluss über den grünen Kondensator oder was das auch immer ist.
Löte jetzt alles wieder zurück und biege den Kondensator weg.



[Cadfael]

Meine Bassschaltungssammlung kennst Du?
Hier kannst Du die PDF (ca. 8MB, 500 Seiten) runterladen: https://www.musiker-board.de/thread...ve-e-baesse-aktuelle-version-historie.344834/

Falls HOT von der Buchse an die Mitte des Tone geht, zeigt Schaltung 1.2.321 (derzeit Seite 86) die richtige Verkabelung des Tone Potis...
Ansonsten eine Seite vorher 1.2.311...



[Schraublocker]

Ja deine Sammlung kenne ich
Fazit:
Der letzte Regler vor der Buchse ist vermutlich kein Volume sondern nur ein Tone



[Cadfael]

? Klar!!!
Volume Neck / Volume Bridge / Tone (gesamt) / Buchse...

Gegen den Uhrzeigersinn gedreht werden die Höhen beschnitten...



[Rockopa]

Nur mal so als Hinweis das Wort Poti ist die Abkürzung von Potentiometer.
Ich habe das in der Treadüberschrift mal korrigiert da es mir doch sehr in den Augen gebissen hat.



[Schraublocker]

Dann werde ich mal die Potentiometer kaufen und zwar die Variante mit dem Balance Regler!
Aber egal wie ich anschließe die Volume Neck / Volume Bridge funktionieren immer noch nicht !
Vielen Dank an alle die mir geholfen haben.



[Bass Fan]

Dann werde ich mal die Potentiometer kaufen

Vorher besser den Schaftdurchmesser bestimmen, ist meistens 6mm oder 1/4" (6,35mm), damit die Poti-Knöpfe ordentlich sitzen.



[Cadfael]

Billigbass > Asien > 6mm...
Durchmesser ist ggf. wichtiger. Passen 25mm Potis in die Fräsung?



[Schraublocker]

Ja könnte ganz knapp passen, aber wenn nicht fräse ich am Holz was weg.



[Cadfael]

Gibt ja auch kleinere Potis...



[Schraublocker]

Ich brauche doch nochmal Eure Hilfe,
Die Podis unten, wären die OK ?

http://www.soundland.de/catalog/potis/ep0385-000-poti-250kohm-p-256077.html
http://www.soundland.de/catalog/potis/slp-poti-250kohm-log-p-203407.html



[peter55]

Die Podis unten

Bitte! "Poti" ...



[Schraublocker]

OK peter 55
Strafarbeit:
Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti
Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti Poti

Und zu den Potis gibt es da Hilfe?
Poti
Poti
Poti
Poti
Poti



[Cadfael]

Das Balance Poti ist okay.
Bei den normalen würde ich eher die nehmen (17mm Außendurchmesser statt 25mm): http://www.soundland.de/catalog/potis/slp-poti-250kohm-log-mini-p-208631.html
Da ist sicher, dass sie passen (ohne Fräsen). Zudem haben die kleineren Potis den gleichen Durchmesser wie das Balance Poti.



[Schraublocker]

Trotzdem...
Falls das Phänomen bleibt obwohl alles sauber verkabelt ist:
Hals-PU so lassen, Bridge PU Weiß/Grün und Schwarz/Rot tauschen.

@Cadfal das Tauschen der Kabel hat mein Poti Problem gelöst (vielen Dank dafür),
somit müsste alles richtig angeschlossen sein!
Dennoch frage ich mich noch ob Weiß/Grün und Schwarz/Rot auch vertauscht sein können.

Der Umbau erfolgt trotzdem.
