Hallo Freunde,
Ich weiß nicht ob ich hier richtig bin, ist ob es doch eher in das Subjekt " Modifikationen" gehört. :redface:

Seit ein paar Tagen springt mir so ein Gedanke durch den Kopf.
Ich hab ja einen Mustang II Combo. Und so ein Combo ist ja nicht mehr wie topteil und Box in einem Gehäuse. Also nehme ich an, dass irgendwo unter dem Bedienfeld der Rest Verstärker sitzt und dort irgendwo 2 Kabel runter zum Lautsprecher gehen.

Was wäre wenn ich das Kabel vom Lautsprecher ab machen würde und zu einer 6,3 mm Buchse führen würde, die ich an der Rückwand des Combo befestigen würde. Gleichzeitig mach ich ein neues Kabel von Lautsprecher zu einer anderen Buchse, die ebenfalls an der Rückwand befestigt ist.
Wenn ich das ganze mit so einem kleinen klinken Kabel, wie es zwischen zwei Effektgeräten verwendet wird, verbinde, müsste doch ein normaler Combo Betrieb möglich sein?
Und wenn ich "Bock" hab, könnte ich ja dann den Mustang über eine 4x12 Box spielen können, oder ein (röhren) topteil über den Mustang Lautsprecher laufen lasse.

Nun meine Frage, geht das überhaupt? Müsste ich beim Betrieb einer anderen Box oder topteil auf irgendetwas achten (außer die Ohm Zahl) oder ist das nur ein unmögliches Hirngespinst von mir?

Das ganze ist übrigens eher ein Gedanken Spiel da ich selbst nicht der technisch versierteste bin und Angst hätte meinen amp zu schrotten :)



Gesendet von meinem GT-I9300 mit Tapatalk 4 Beta

Eigenschaft

Hallo Backstein 123,

theoretisch sollte das ganze funktionieren!
Im Mustang II is ne 8 Ohm box, auf die Impendanz müsste dann dein Röhrentop auch stehen.
Ich kann dir von so spielchen aber nur abraten, weil du dir bei nem Röhrentop recht schnell was zerschießen kannst!
(Ich hoffe das stimmt alles so!)

Lg

Warum? Eine normale Box ist doch auch nichts anderes als ein Lautsprecher in einem Gehäuse mit einem Kabel zur klinken Buchse oder? Denke nicht das ein topteil "es rafft", dass es an einem Combo Lautsprecher hängt. :)

Gesendet von meinem GT-I9300 mit Tapatalk 4 Beta

Ich glaube, er meinte nur, dass du darauf achten musst, keinen zu lauten Amp an den kleinen Lautsprecher zu hängen. So ein 100W-Röhrenamp ist jedenfalls gut dazu "geeignet", Lautsprecher für niedrige Belastungen zu schrotten. ^^

charvelniklas hats aufn Punkt gebracht..;)
Ich will dir nur klarmachen, dass du nur was dranhängen sollst wo du sicher bist, dass es passt...;)

Was wäre wenn ich das Kabel vom Lautsprecher ab machen würde und zu einer 6,3 mm Buchse führen würde, die ich an der Rückwand des Combo befestigen würde. Gleichzeitig mach ich ein neues Kabel von Lautsprecher zu einer anderen Buchse, die ebenfalls an der Rückwand befestigt ist.

Da reicht 1 Buchse mit Schaltkontakt. Stecker draußen = interner Speaker an. Stecker der externen Box drin: Internen Speaker aus, externe Box an.

Das größere Problem könnte sein, die Rückwand abzubekommen. Obwohl ich handwerklich sehr versiert bin, habe ich es bei meinem Mustang 1 nicht geschafft (und auf rohe Gewalt verzichtet). Trotz Lösen aller Schrauben sitzt die wie eingeschweißt im Gehäuse. Könnte aber auch unerklärlicher Zufall gewesen sein ...

Da reicht 1 Buchse mit Schaltkontakt. Stecker draußen = interner Speaker an. Stecker der externen Box drin: Internen Speaker aus, externe Box an.
Morgen Hans,

ich glaube nicht das mir eine Buchse mit Schaltkontakt genügt, da ich ja in beide Richtungen arbeiten möchte :)
Also so, das ich im extremfall den Mustang als Verstärker über eine Extrene Box spielen kann und über ein anderes Topteil den Mustang Speaker nutzen kann.
Am Wochenende werd ich mal bei Conrad schauen was für teile ich brauche.
Gibt es da irgendwelche Empfehlungen was Buchsen und Speakerkabel betrifft?
Ich hab z.B. aus dem Auto noch so Hifi Kabel irgendwo liegen, ging das oder brauch ich da etwas spezielles?

Im Prinzip kann man das mit den 2 Buchsen machen . Ich würde da aber ein paar Punkte noch beachten :

1. Hat der Mustang eine Röhrenendstufe ?
2. Denk an die Garantie
3. Nimm hochwertige Buchsen
4. Gut wäre ein ordentlich eingebautes Terminal mit Beschriftung für die Buchsen

1. Hat der Mustang eine Röhrenendstufe ?
2. Denk an die Garantie
3. Nimm hochwertige Buchsen
4. Gut wäre ein ordentlich eingebautes Terminal mit Beschriftung für die Buchsen
Hi Ho,

1.) nein der Mustang ist eine Transe
2.) ich denke an nichts anderes ;) Klar ist das eine blöde Sache, aber im moment ist das ja nur ein "Gedankenspiel" und keine "jetzt direkt" umsetzung
3.) Gäb es da eine Empfehlung ?
4.) Beschriftung ist klar, wäre ja blöd wenn irgendwer an meinem Amp will und sein (Oh Gott, bitte lass es "seins" sein :D) Topteil an meinen Verstärker anstatt der Box hängt.
Aber wie meinst du das mit dem "eingebautem Terminal"?
Vielleicht geh ich zu naiv da dran, aber ich dachte an "altes Kabel lösen und zu einer Buchse führen, neues Kabel anschliessen und an eine andere Buchse führen. Beide Buchsen mit 5-10cm Abstand in die Rückwand verbauen". :)

Sowas in der Art :



Du kannst ja mal schauen , ob Du überhaupt die Rückwand herausbekommst .

Ich kooof immer hier :

http://www.tube-town.net/ttstore/

Hey Danke, schau ich mir morgen mal in ruhe an :)
Ach was eure angst um den Lautsprecher angeht, der Mustang II hat einen 12'' Lautsprecher bei 8 Ohm. Ich denk der "genügt" für einige topteile oder?

Gesendet von meinem GT-I9300 mit Tapatalk 4 Beta

Ich hab das so mit meinem Mustang I gemacht. Funktioniert ohne Probleme!

LG

Cool, ich sehe, ich bin nicht der einzige der so "verrückte" Gedanken hat :D

Im Moment versuche ich raus zu bekommen ob ich "Mono" oder "Stereo" Buchsen brauche und was ein gutes Lautsprecher Kabel ist. Vielleicht finde ich auch jemand der elektronisch versierter als ich ist, und mir etwas über die Schulter schaut :).

Kann vielleicht mal einer über meine "Teileliste" blicken?

Die da wäre:
Plattform:
http://www.tube-town.net/ttstore/pr..._Anschlussterminal-fuer-2-Klinkenbuchsen.html
Lautsprecherkabel:
http://www.tube-town.net/ttstore/product_info.php/info/p2262_Kabelsatz-fuer-Lautsprecher---1.html
Und Klinkenbuchse:
http://www.tube-town.net/ttstore/pr...k-NMJ4HCD2---6-3-mm-Mono-geschaltet--PCB.html

An dem Lautsprecherkabel ist ja schon eine Buchse montiert. Dran lassen und nur 1 neue Buchse kaufen oder unterscheiden die sich von der Qualität?
So würde der umbau an Teilekosten grade mal 12€ kosten...

Zuletzt bearbeitet:
Cool, ich sehe, ich bin nicht der einzige der so "verrückte" Gedanken hat

Du bist nicht alleine ;)

Ich habe das gleiche Projekt bereits mit 2 Verstärkern gemacht:

Projekt 1 (mit deinem vergleichbar):
Kombo mit fixer Verdrahtung von Verstärkerteil und Box. Internes Lautsprecherkabel durchgeschnitten, an beiden losen Ende eine Klinke drangelötet, beim Conrad 2 Klinkeneinbaubuchsen gekauft und in ein Gehäuse eingebaut. Gehäuse hinten am Kombo montiert und so hatte ich meinen Lautsprecheranschluß bzw. eine 2x12 Box für externe Verstärker oder halt meinen Kombo.

Projekt 2:
Manche Verstärker verfügen bereits über so eine Buchse dh. der Lautsprecher ist bereits mit einem Klinkenkabel ausgestattet und steckt im Lautsprecherausgang des Kombos. Um den Lautsprecher des Kombos mit anderen Verstärkern nutzen zu können ohne viel Herumgetue eine 6,3 Doppelbuchse für Klinken beim Conrad gekauft. Beide Klinke einstecken und fertig.

Beide Projekte haben auch nicht viel gekostet und man hat die Option Kombo oder Box.

  • Gefällt mir
Reaktionen: 2 Benutzer
Vielleicht finde ich auch jemand der elektronisch versierter als ich ist, und mir etwas über die Schulter schaut :).

Kein Problem , ich helf Dir gern . Schau aber bitte vorher , ob die Rückwand rausgeht .

Ich muß eh bei TT noch was bestellen und kann dann auch zwei gute Buchsen und das Terminal mitbestellen ;) .

Kein Problem , ich helf Dir gern . Schau aber bitte vorher , ob die Rückwand rausgeht .
Ei ich hab jetzt zwei wochen Urlaub und würde sagen, ich bewaffne mich mit einem schraubenzieher und probier das mit der Rückwand und geb dir bescheid.
Denke das wir das schnell hin bekommen und zeitlich kann ich mich voll nach dir richten.
Okay?

Also, Rückwand ging raus wie mit Butter bearbeitet ^^

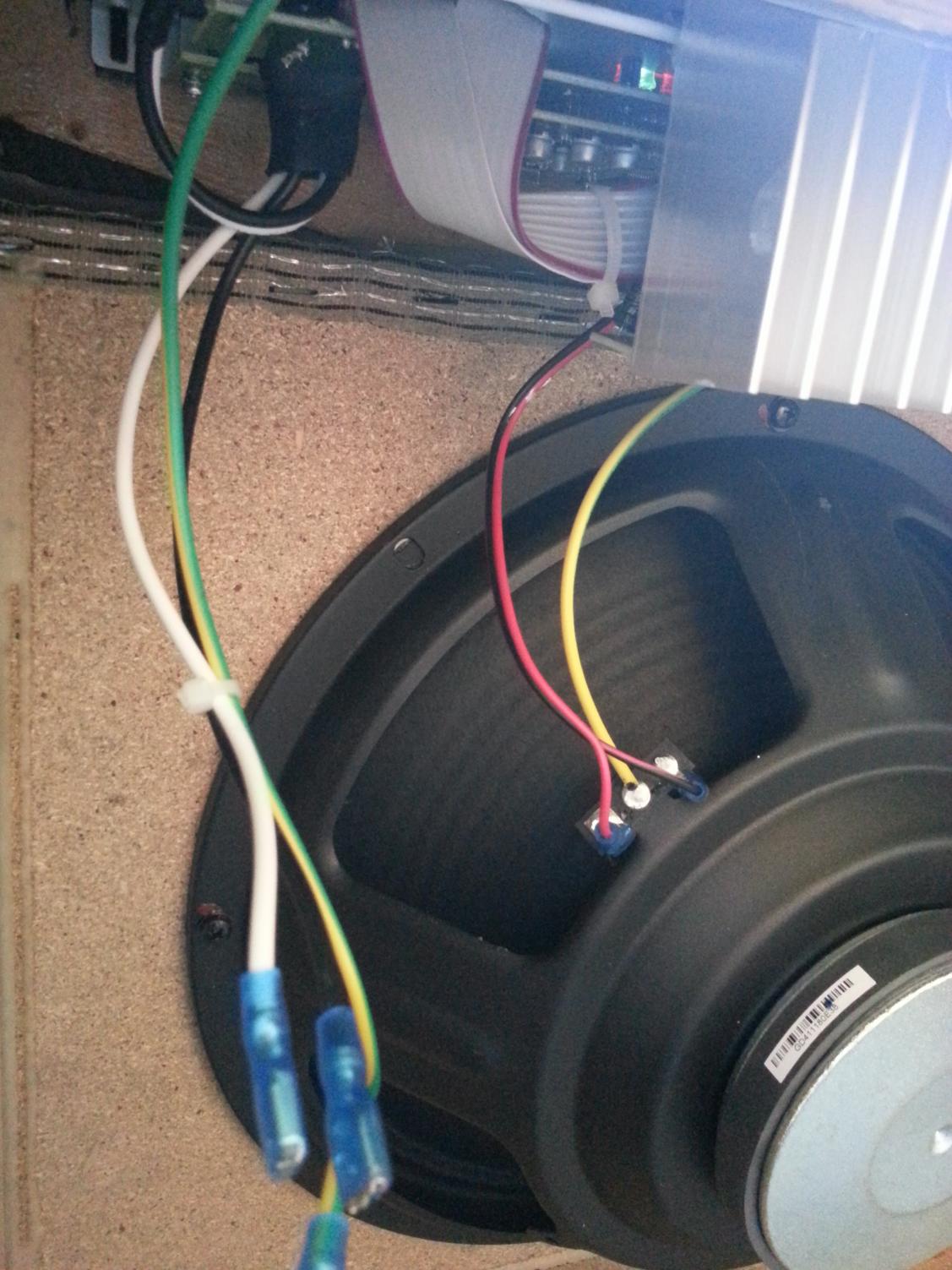

Hier mal ein Foto:
2013-07-07 13.57.38.jpg

Sollen wir die Teilebestellung über PN klären?

Zuletzt bearbeitet:
Wenn man alles richtig zusammenschließt ist das kein Problem.
Buchse würd ich eher diese empfehlen. http://www.tube-town.net/ttstore/product_info.php/info/p365_Switchcraft-11.html
Kabel kann man auch normale Lautsprecherkabel aus dem Hifi Bereich nehmen, hauptsache der Querschnitt passt.
Auf den Bild siehts wie 0,5mm² aus, würde allerdings 0,75 oder 1mm² empfehlen.
Wenn du den Kabelsatz von TT nimmst kannst du auch die mitgelieferte Buchse verwenden.


Theoretisch kann man an einen Lautsprecher auch einen 500Watt Amp problemlos anschließen, man darf nur nicht zu laut aufdrehen.
Es besteht dann aber meistens die Gefahr das man die Leistung unterschätzt und die Anzeichen für Überlastung nicht bemerkt.

12" und 8 Ohm sagt nichts darüber aus wie viel der Lautsprecher wirklich aushält, dazu müsst man die Leistung wissen.

12" und 8 Ohm sagt nichts darüber aus wie viel der Lautsprecher wirklich aushält, dazu müsst man die Leistung wissen.
Wie bekäm ich die denn raus?! :)

Aber ich denke nicht das wirklich "viel" passieren kann, ich will mir einfach aus der Combo einen sepperaten Amp und 1x12 Box machen.
Wenn ein Röhrenamp dran kommt, hat der 1-5 Watt oder vielleicht mal max 20 Watt, von einem Tm18 z.B.

Der Fender selbst hat als Transe ja schon 40 Watt, ich denk das also kein größeres Risiko ist.

Was hälst Du hier von ?

http://www.tube-town.net/ttstore/pr...bauschale-2x-uni--XLR-o--4-polig-Speakon.html

Das Terminal ist schräg und die Stecker sind dann hinten etwas geschützter .

Da passen dann aber nur diese Buchsen rein :

http://www.tube-town.net/ttstore/product_info.php/info/p3670_Neutrik-SpeakON-Kombibuchse-NLJ2MD.html

Dann hättest Du das schonmal universeller , da Klinke und " Gardena " in einem .

Und natürlich kurzes LS Kabel :

http://www.tube-town.net/ttstore/pr...1_Lautsprecherkabel-Klinke-Klinke--0-5-m.html

- - - Aktualisiert - - -


Wenn das Terminal aus Kunststoff ist , sind die sicher klasse . Ist das Terminal aber aus Metall wären glaub isolierte Buchsen zweckmäßiger , oder ?

Hey Achim, mir selbst wäe die grade Platform lieber.
Das LS kabel bräuchte ich natürlich auch.

Also allem in allem würde ich sagen:
Plattform: http://www.tube-town.net/ttstore/pr..._Anschlussterminal-fuer-2-Klinkenbuchsen.html
LS Kabel: http://www.tube-town.net/ttstore/pr...1_Lautsprecherkabel-Klinke-Klinke--0-5-m.html
Kabelsatz: http://www.tube-town.net/ttstore/product_info.php/info/p2262_Kabelsatz-fuer-Lautsprecher---1.html
und halt eine extra Buchse: http://www.tube-town.net/ttstore/pr...k-NMJ4HCD2---6-3-mm-Mono-geschaltet--PCB.html


Ach was mich wundert. Die Buchse hat nur 2 Anschlüsse, von meinem Amp gehen aber 3 Kabel zum Lautsprecher.
Kann es sein das es Stereo ist statt mono? Denn ganz Amateuerhaft gesprochen würde ich behaupten das ich dann auch drei Kabel wieder anschliessen müsste :redface:
