Maximal kleine TRS-Klinkenstecker gesucht

[Quasimono]

Ich bilde mir ein, mal irgendwo klitzekleine 6,3mm Klinkenstecker gesehen zu haben.
Die bestanden quasi nur aus Steckverbindung, in etwa so:

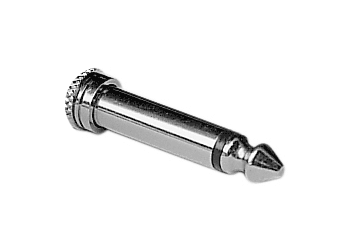

Beispielbild (Existiert in Wirklichkeit nicht)

Ich bräuchte die symmetrische Variante, finde aber seit Stunden nichts.
Die Frage lautet also; kennt wer so etwas, oder zumindest was möglichst kleines ?

edit;
Ich meine die waren oben aus etwas schwarzem Plastik, aber eben nur ganz kurz.
So etwas wie eine Zugentlastung gab es da nicht, das war wohl für Festinstallationen gedacht. (?)

edit:
Hier die Lösung, danke an @Waljakov !



[HD600]

Geht auch gewinkelt?

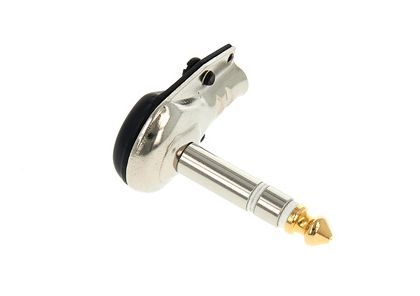

Hicon HI-J63SA05 Angled Jack​

​



[Prospero]

Ich bilde mir ein, mal irgendwo klitzekleine Klinkenstecker gesehen zu haben.

Ist das wirklich ein Stecker oder nur ein 3.5mm Adapter?



[Quasimono]

Nein, und der ist sowieso viel zu groß !



[trichtersoft]

Sowas in der Art?

Hicon HI-J63SA05 Angled Jack​

​



[HD600]

Nein, und der ist sowieso viel zu groß !

Wat nun? 6,3 oder 3,5 mm?



[Quasimono]

Ist das wirklich ein Stecker oder nur ein 3.5mm Adapter?

Die kenne ich, meine aber Stecker gesehen zu haben, weil ich genau danach sucht habe.
Ist aber schon länger und ich finde es eben nicht wieder.

Wat nun? 6,3 oder 3,5 mm?

6,3mm, aber das Gehäuse ist zu groß.



[Waljakov]

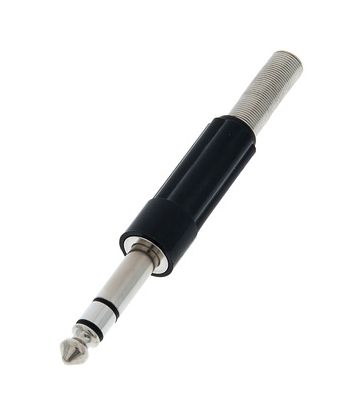

Bei vielen Einbau-Klinkensteckern kann man diese Hülse hinten abschrauben, dann bleibt nur noch der Stecker übrig. z.B. sowas https://www.amazon.de/RUNCCI-YUN-Klinkenstecker-Kompatibel-Mischpult-Verstärker/dp/B08DTSN9LY/ (siehe Bild 2). Das Blech für Masse kannst du ja einfach aknipsen/absägen, wenn dir das zu lang ist.



[HD600]

Wäre dann so ein Stecker ausreichend klein?

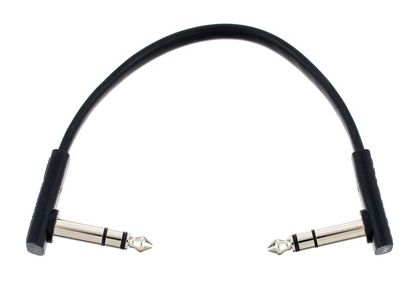

Rockboard Flat TRS Cable 15 cm BK​

​



[Quasimono]

Startpost editiert.

@HD600
Nein, immer noch zu groß.

@Waljakov
Gute Idee ! Bei eine Festinstallation spielt die Qualität eh nicht so eine große Rolle.
Ob ich vielleicht so was gesehen, und es als fertiges Produkt im abgespeichert habe,
und warum zur Hölle, bin ich da nicht selber drauf gekommen, ich habe hunderte von den Dingen verlötet ?

Falls es doch eine "professionelle" Lösung geben sollte, siehe oben.



[Mr. Pickles]

Ich bräuchte die symmetrische Variante, finde aber seit Stunden nichts

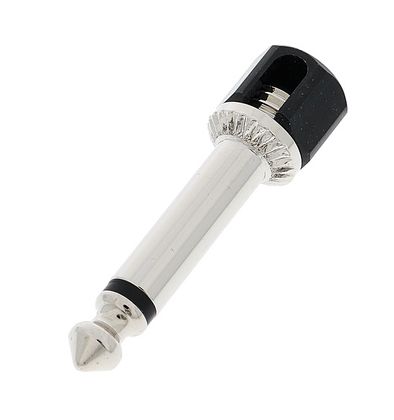

Solche stecker gibts als solderless krempel für Patchkabel:
https://www.musik-produktiv.de/karl...wYpagRXdijnKtJZ6Pr8GMbvw9FKT3QhRoCINoQAvD_BwE

Symmetrisch gibts da glaub ich nix.

Kannst aber alternativ normale Neutrik nehmen und einfach nur den klinkenteil nutzen



und bei bedarf halt noch nen tropfen Heißkleber drauf, bzw. Wenn du sicher bist es nicht mehr zerlegen zu wollen ginge auch epoxid.

Wenn das immernoch zu groß ist kannst ja den Lötkelch vom Schirm Nochmal mit dremel oder säge einkürzen.



[dees]

@Quasimono Was macht man denn mit Klinkensteckern, die nur aus Stecker bestehen, ohne Gewinde für die Hülle und vor allem ohne Lötfahnen?



[Quasimono]

Ich will mir spezielle Multicore-Kabel basteln, um Inserts und VCO Out/Extern In von Synthis (Vermona PERfourMER und DRM1) abgreifen will.
Das soll fest installiert bleiben und möglich wenig im weg sein.
Und spezielle Kabel für einen Mixer, der auch fest verdrahtet werden soll.

Lötfahne bleibt dran, der Rest stört.



[engineer]

Was macht man denn mit Klinkensteckern, die nur aus Stecker bestehen, ohne Gewinde für die Hülle und vor allem ohne Lötfahnen?

Blindstecker als Abschluss zum Kurzschluss von Treibern sowie auch Kurzschluss gegen Masse an Eingängen. Beides um Rauschen zu verhindern.



[Mr. Pickles]

Das soll fest installiert bleiben und möglich wenig im weg sein.

Puh macht das dann wirklich sinn?

Ich hab so geschichten an meinem Rack gemacht, dass der deckel trotz gesteckter Patchkabel draufgeht.
Ob du jetzt im festen setup 5mm mehr oder weniger hast sollte doch vollkommen egal sein



[Quasimono]

Eher 5cm, und lauter Kabel die nach oben oder seitlich irgendwohin müssen.
https://www.vermona.com/produkte/synthesizer/produkt/perfourmer-mkii/
Stell dir ein Multicore vor, an dem nur die Steckverbindungen, an den richtigen Stellen, raus gucken.
Das kann dann einigermaßen flach, nach oben weggeführt werden.
Ich denke, das bringt schon was und besonders kompliziert ist es auch nicht,
Schrumpfschlauch und Kleber sei Dank.



[chris_kah]

Die wären mir noch bekannt, aber leider nicht TRS

Evidence Audio SIS Plug Angled Black​

​



[Mr. Pickles]

Eher 5cm, und lauter Kabel die nach oben oder seitlich irgendwohin müssen.
https://www.vermona.com/produkte/synthesizer/produkt/perfourmer-mkii/

… ok i see. Hab das Problem verstanden

ich bin mir nicht sicher, aber sind das nicht alles CV-Signale und damit via Mono Stecker möglich?

Wenn ja, dann würden diese solderless Steckern gehen, allerdings sind die meines Wissens nach nur mit den entsprechenden kabeln kompatibel.



[Quasimono]

Nee, alles Audio, einmal klassisch als Insert, In und Out, und einmal wird der VCO vor dem Filter abgegriffen und ein Extern-In zur Verfügung gestellt.



[Mfk0815]

Einfache Stecker kaufen wie diese hier

Rean NYS 204​

​

Die Hülle weg lassen, kabel so nah wie möglich an den Stecker löten, alles, was übersteht weg zwicken und Schrumpfschlauch drüber. Fertig.
