Marshall MG15CFX - Ausgang für Klinkenbuchse einbauen

[Rostl]

schön das es geklappt hat.
Habe ich doch gesagt, das geht die Sonne auf, kein Vergleich zum 8 Zoller
Und viel Spaß mit dem Marshall



[Gast231344]

Hi,

schön zu lesen, das es Dir gelungen ist und Du mit dem Ergebnis zufrieden bist..

Das schöne ist, wenn Du mal dazu kommst, günstig ein Gitarrentopteil mit mehr Leistung.. 30 oder 50 oder gar 100 Watt zu bekommen, brauchst Du Dir keine Gedanken mehr um eine passende
Box zu machen

viele Grüße
und ebenfalls von mir viel Spaß weiterhin (macht doch gleich auch viel kreativer, wenn der Sound stimmt, oder??)

Olli



[grünes blau]

Hi, ich habe was ganz ähnliches mit meinem Marshall mg 15dfx gemacht.
Weil ich ne Box brauchte um meinen blackstar HT-1 head daran betreiben zu können hab ich den Amp an einen klinkenausgang und die Box an einen Klinkeneingang verbunden. diese habe ich dann an der rückwand befestigt. Wenn ich nun über den blackstar head spielen möchte kann ich den per lautsprecherkabel an die box hängen. sobald ich den marshall brauche kann ich einfach ein lautsprecherkabel an die beiden klinken bauen und der amp ist mit der box im selben combo verbunden.



[Nutty_Fabi]

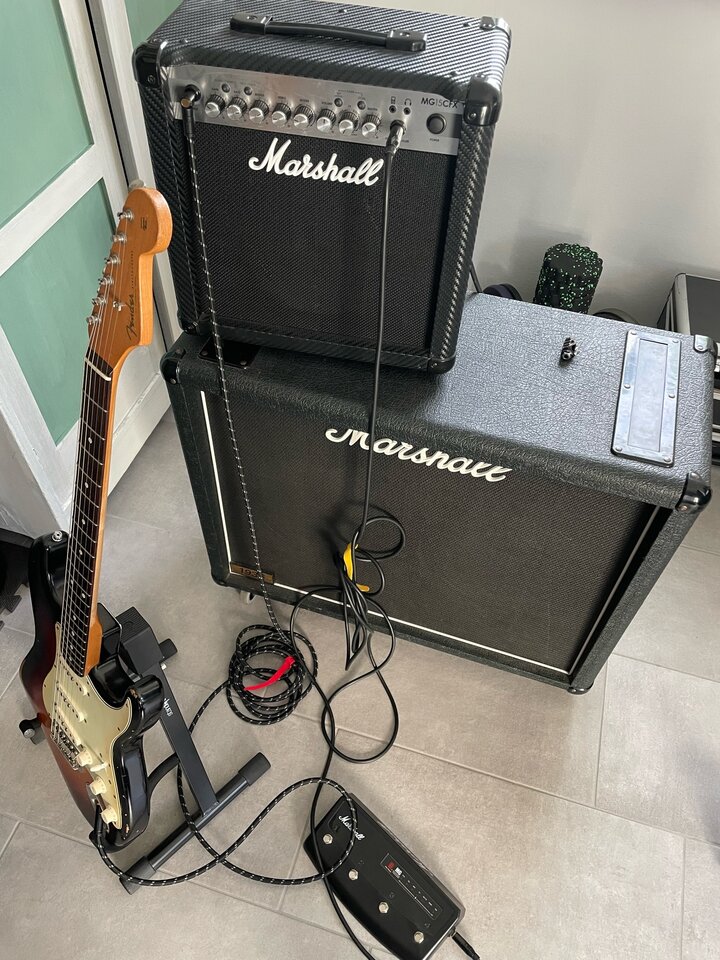

Hey Leute - habe dasselbe versucht... aber kommt einfach kein Ton raus.

- Wenn ich das "blaue Kabel" welches zur externen 2x12 Box führe entferne, kommt ganz normal der Ton aus dem eingebauten LS.

Was mache ich hier falsch?



[frankpaush]

Was mache ich hier falsch?

ohne einen Blick auf das, was da wie verlötet und verschaltet wird: keine Chance.



[Nutty_Fabi]

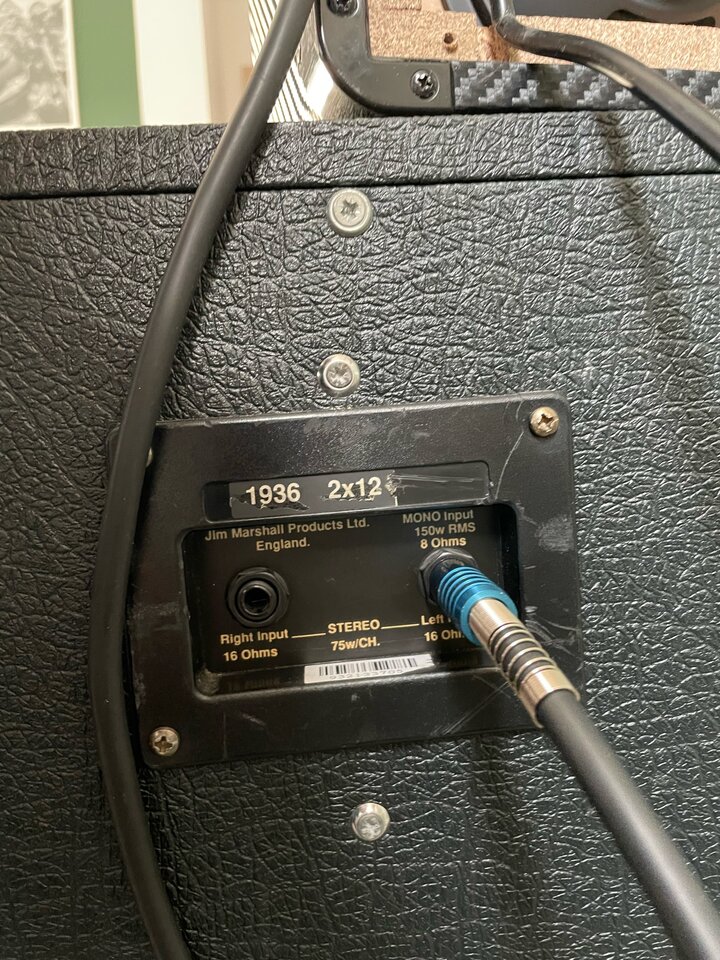

Naja selbst wenn ich DIREKT vom Amp in die 2x12 Box gehe tut sich einfach nichts... (die 2x12er Box funktioniert aber ohne Probleme an dem Marshall JVM410H Topteil)
Kann es sein, dass es einfach nicht funst mit dem kleinem Marshall MG15CFX in Kombi mit der 2x12 Marshall 1936?



[Rostl]

Kann es sein, dass es einfach nicht funst mit dem kleinem Marshall MG15CFX in Kombi mit der 2x12 Marshall 1936?

nein



[teledeluxe]

Was mache ich hier falsch?

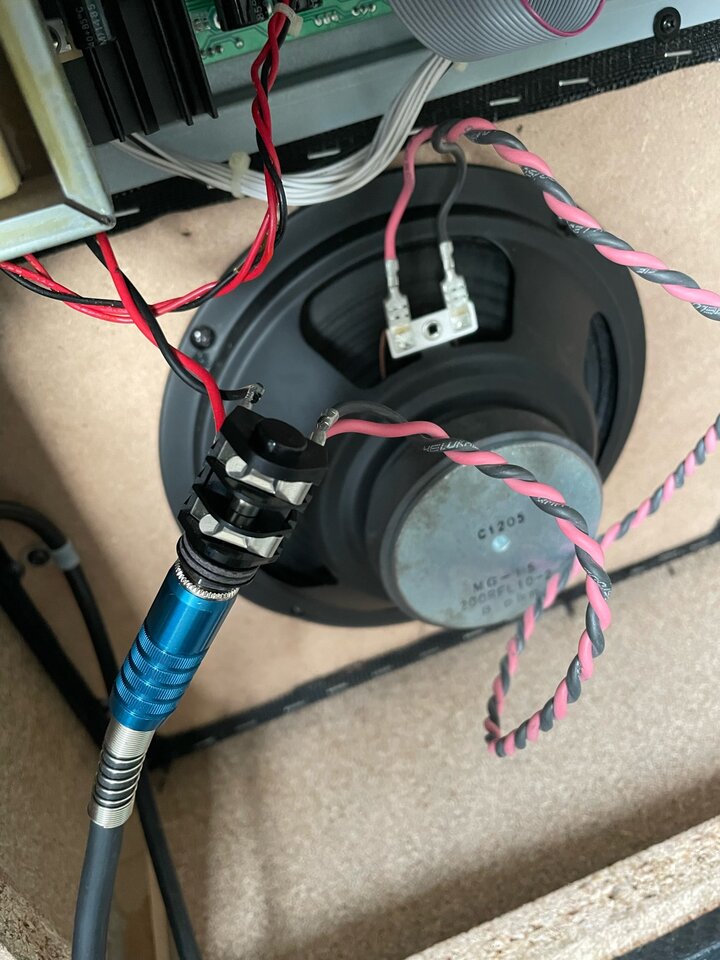

So wie du verdrahtet hast, hängt die externe Box am internen Speaker. Die Endstufe vom MG15 hängt in der Luft.
Wenn du den MG15 an der 1936 betreiben willst musst du die beiden Kabel an der Klinkenbuchse vertauschen



[frankpaush]

So wie du verdrahtet hast, hängt die externe Box am internen Speaker.

oh, du siehst mehr als ich ?

ich denke:
soll sein: gesteckter Stecker in der freischwebenden Buchse trennt Internen ab und leitet Ampsignal an Externe,
Stecker raus gibt den Weg zum internen wieder frei.

Ob das so gelötet ist, kann ich nicht sehen, vermute aber stark: nicht



[teledeluxe]

oh, du siehst mehr als ich

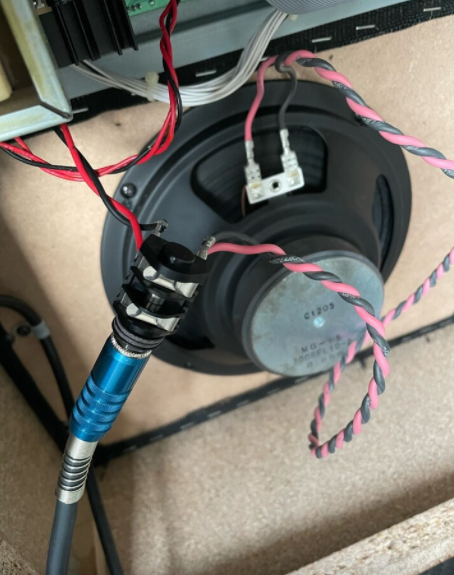

ich finde das absolut eindeutig. Man sieht die Federn, die Kontakt mit dem Klinkenkabel machen, an denen ist das rosa/schwarze Kabel dran - und das geht zum internen Speaker. Also ist die externe Box (per Klinkenkabel) mit dem internen Speaker verbunden...



[frankpaush]

ich finde das absolut eindeutig.

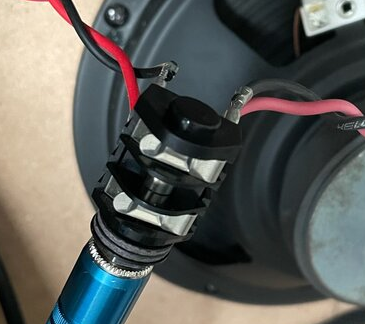

du meinst, das

ist die Schaltstelle, oder? jup, würde Sinn ergeben.



[teledeluxe]

Ja genau.

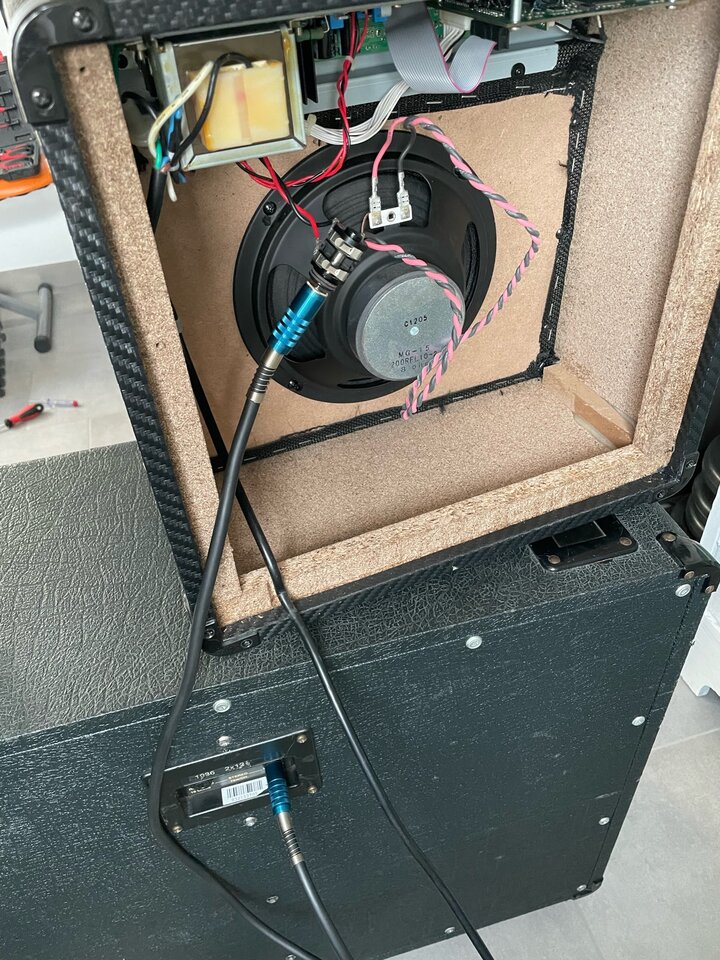

Andere Perspektive:



[killnoizer]

... ich kann , wegen Schmerzen im Gulliver , hier nicht weiter mitlesen .
Bei so eindeutig offenliegender Technik kann es doch eigentlich keine Fragen geben .



[Nutty_Fabi]

Habs hinbekommen.. diese parallele Verkabelung sollte nur als "Darstellung" dienen und ich wollte eigentlich nur wissen wie ich zum Ziel komme ..

Vielen Dank!
