Marshall DSL20HR - welche Cabs anschliessbar (Impedanz) ?

[VS73]

Das ist doch das, was der Cab-Merger u. A. auch kann.



[Revolver]

Es werden schon beide seriell geschaltet.

Ja, jetzt hast du wieder einen 8 Ohm Speaker und einen 16 Ohm Speaker, die hängen seriell am 16 Ohm Ausgang - und das ist falsch



[Ring57]

Beide sind 8 Ohm
Aber durch die serielle Schaltung sind es doch 16 Ohm ? In den kleinen Kasten werden sie seriell geschaltet. Auf der Zeichnung ist es besser zu sehen.



[VS73]

Ja... aber wenn man sich so alles durchliest, was du geschrieben hast, ist es nicht leicht nachzuvollziehen, welche Impedanzen die Boxen ursprünglich/jetzt, nach einlöten/entfernen von irgendwelchen Widerständen hatten/haben.



[Ring57]

Ja leider ist da viel durcheinander gekommen.
Da ich am Anfang nicht wusste was am besten ist und der mir die Caps verkaufte mir helfen wollte.
Habe die Antwort dadrüber geändert und was angehangen. Zwei Bilder um es besser zu verstehen. Ich kann es nicht so gut erklären.



[TurTur]

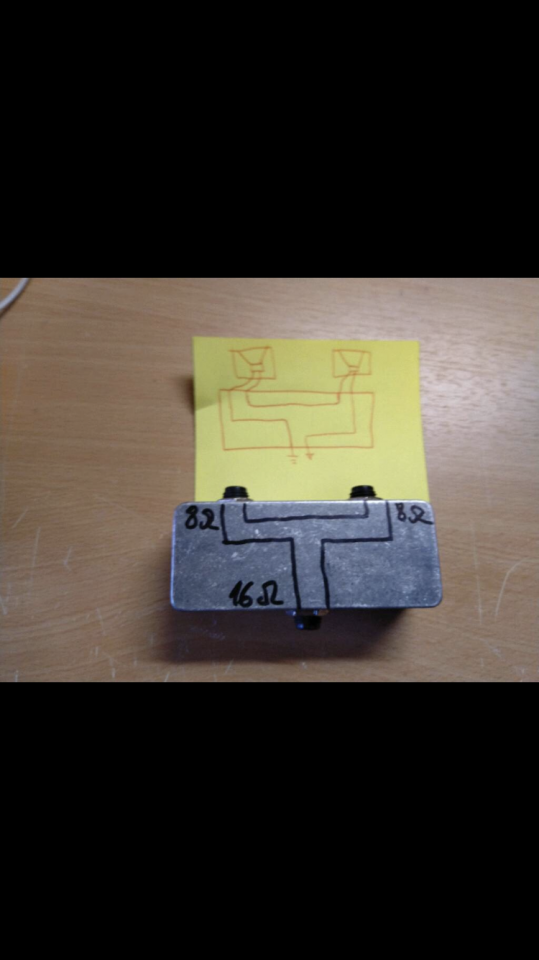

Den Wiederstand haben wir wieder entfernt. Ich habe jetzt mir eine keine Box bauen lassen in dem die 2 Boxen seriell geschaltet werden. Somit kommt ein Kabel aus dem 16 Ohm Ausgang und geht in den kleinen Kasten. In dem werden beide Boxen eingesteckt. Somit haben beide 8 Ohm seriell 16 Ohm und ich kann beide benutzen.



[Revolver]

Beide sind 8 Ohm

Sorry, das hatte ich dann falsch verstanden



[Ring57]

Aber so ist jetzt endlich richtig ?



[Revolver]

Ja, das ist gut so
Ich war wirklich bei Widerstand rein, Widerstand raus, ... , durcheinander gekommen...



[Ring57]

Super vielen Dank !!!
Ihr habt mir wirklich weiter geholfen.



[Gast231344]

man glaubt kaum, was google nicht alles für versteckte Schätze bereit hält - vielleicht hilft es ja einen Blick ins Manual des Amp zu werfen, um zu erfahren, wie das mit den Speakern gemeint sein könnte...

https://www.marshallamps.de/fileadmin/_marshall/downloads/dsl/M3310.009_DSL20C_DSL20H.pdf

zur Vorsicht habe ich da eben kurz rein geschaut und dort ist tatsächlich erklärt wie das mit den 3 Speaker Buchsen zu verstehen ist.



[Revolver]

Verrückt!



[Ring57]

Das in der Anleitung war mir klar und wusste ich. Es ging ja hier um Cabs die ( sagen wir mal ) modifiziert sind. Weil meine Cabs eine andere impedanz haben.
Gruß Ring57
Ps. Ich bin in Englisch Sau schlecht und diese Anleitungen gibt es nicht auf deutsch.
