Kopfhörer-Buchse funktioniert nicht

[brennbaer]

so richtig ist nicht zu erkennen, wo genau der Stecker festgeclippt ist, falls es überhaupt ein Stecker ist.

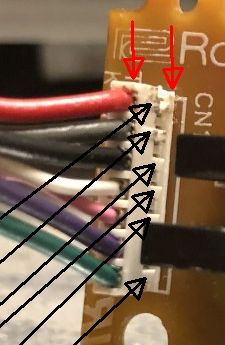

Am ehesten sehen die von mir mit schwarzen Pfeilen markierten Stellen wie Widerhaken aus, die man vorsichtig weghebeln müsste.
Kannst Du erkennen, ob dieses weiße Teil aus einem Guss besteht oder doch aus zwei Teilen (die, die ich mit den roten Pfeilen markiert habe), also aus einem Stecker und einer auf der Platine aufgelöteten Fassung.



[burkhardt]

Es scheint ein Teil zu sein. Die Widerhaken habe ich alle nach vorne gegebene. Tut sich aber nichts.
--- Beiträge wurden zusammengefasst ---

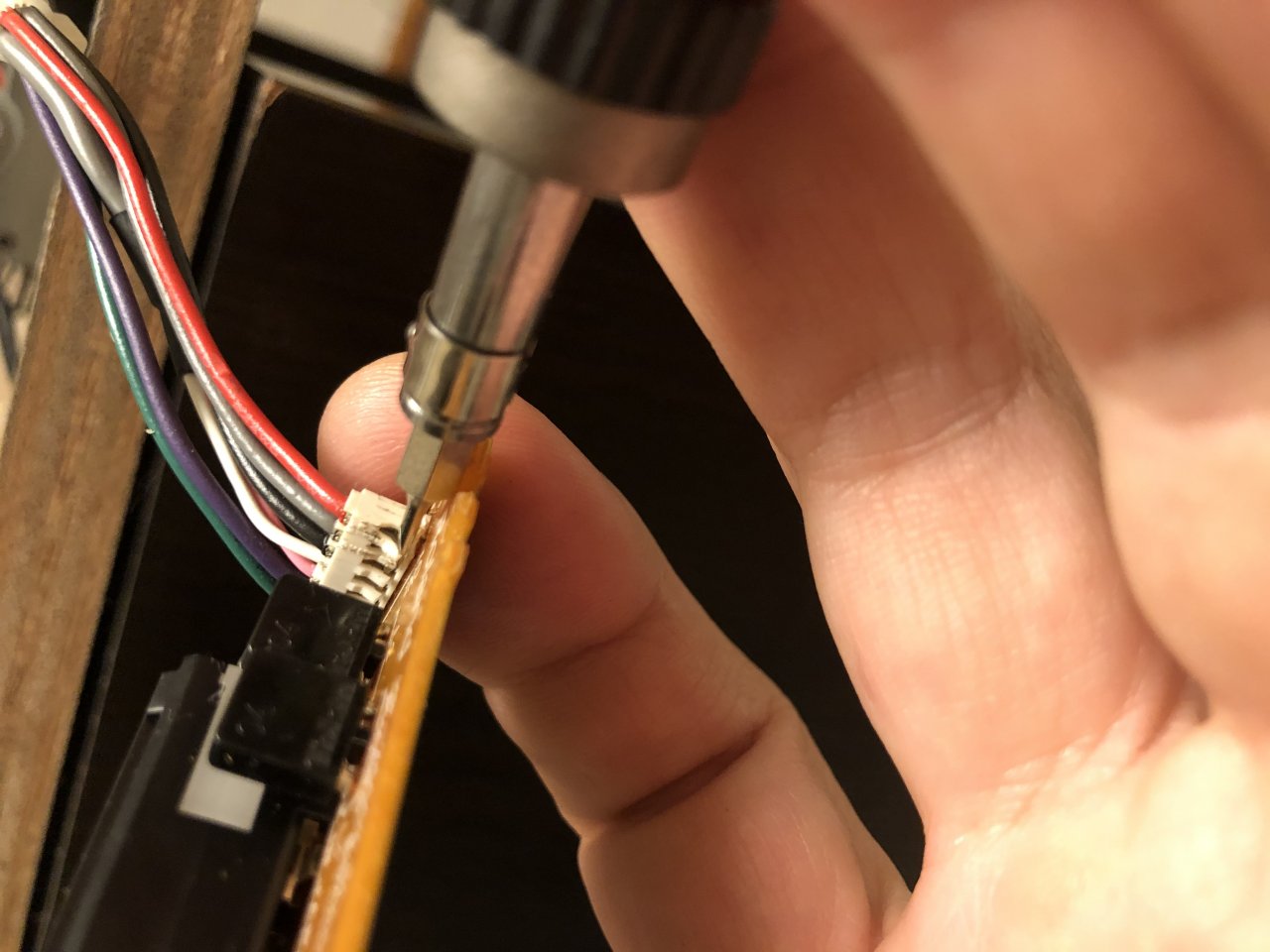

So habe ich gehebelt
--- Beiträge wurden zusammengefasst ---

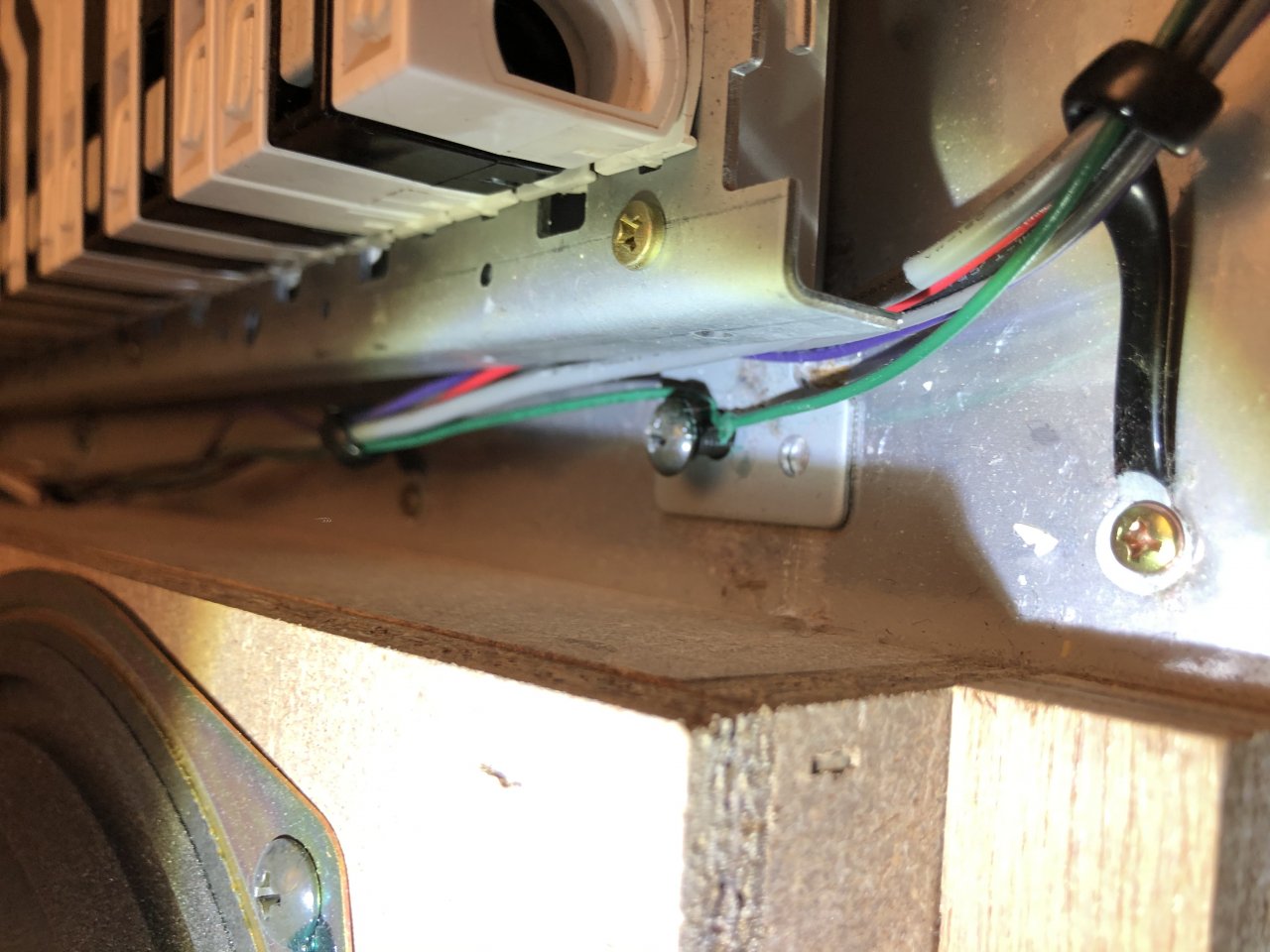

Habe ein eingeklemmtes Kabel entdeckt. Vielleicht liegt es daran



[brennbaer]

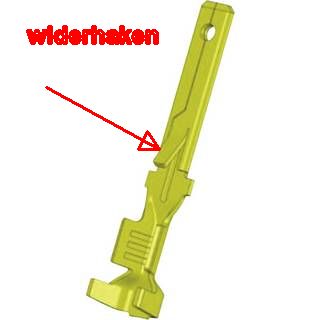

was du noch tun könntest: die einzelnen Kabel müssten mit Flachsteckern (mit einer Sicherung, wie ein Widerhaken, gegen das Herausrutschen) festgemacht sein.

Du kannst eine Nadel oder einen anderen dünnen Gegenstand in die Öffnungen, wo die Kabel eingesteckt sind, einführen. Dabei kannst du den Widerhaken wegdrücken, wodurch du die Kabel aus dem weißen Plastikteil herausziehen kannst.



[burkhardt]

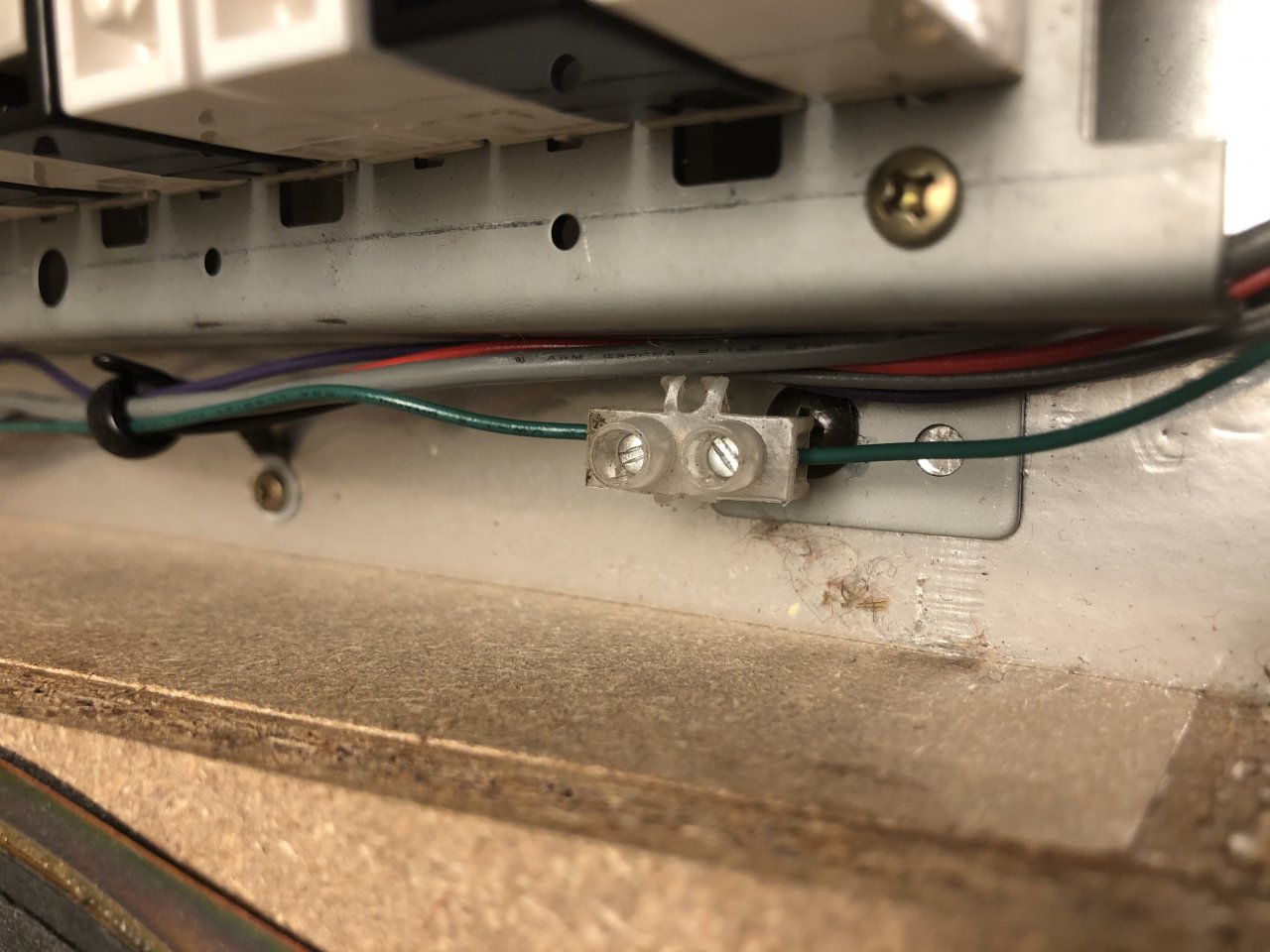

Ich hab das abgeklemmte Kabel mit Lüsterklemme verbunden und es hat funktioniert!!!!
1000 Dank an alle für die Unterstützung
Ich habe einiges gelernt



[brennbaer]

Prima, das ging ja dann letztendlich doch einfacher, als befürchtet.
Anscheinend hat da jemand bei einer Bastelei mit der Schraube das Kabel durchtrennt...



[thelimp]

Anscheinend hat da jemand bei einer Bastelei mit der Schraube das Kabel durchtrennt..

Ziemlich rätselhaft. Das ist außer mit Vorsatz eigentlich fast nicht zu erklären.

Ciao
Jan



[Theo Sexton]

Du könntest versuchen die Buchse auszulöten und eine neue einzulöten. Das ist m.E. etwas für den erfahrenen Löter. Um das Lot von der Platine und damit von den Anschlüssen zu entfernen brauchst Du entweder Entlötlitze (die saugt das flüssige Lot auf) oder eine Entlötpumpe (ca. 3 €). Einfacher wäre es natürlich, den Stecker mit Hilfe eines Schraubendrehers vorsichtig hochzuhebeln und dann gleich die ganze Platine auszutauschen - vorausgesetzt, man bekommt noch ein Original-Ersatzteil von Roland.



[brennbaer]

das Problem wurde bereits gelöst, es lag an einem durchtrennten Kabel
