Kill Pot: schon Erfahrungen gemacht ?

[down_to_zero]

hab ähnliche Probleme mit dem Verlöten gehabt.
Zum Schluss funktionierte alles, sogar ohne Knacksen.. Auch komplett anders verlötet als in der Anleitung beschrieben.
Nur leider hatte ich extreme Probleme mit Wackelkontakten. Daraufhin hab ich das alte Potie wieder eingebaut, der Wackelkontakt blieb. Jetzt hab ich meine Gitarre zu nem Gitarrenbauer gegeben er soll mir das Ding einbauen. Wenn ich die wiederhab nächste Woche werd ich mir die Verkabelung nochmal ansehen und das Ergebnis dann hier posten



[Karl.]

die haben meine Erfindung geklaut

-> siehe hier: kill-switch-als-poti-zum-tappen-2.html#post3389715



[down_to_zero]

habe das Potie auch verbaut, allerdings hat mir Thomann ein kaputtes geliefert.
Nach 2 Stündigem Einbau hatte ich die Nase voll und brachte meine Gitarre zum Gitarrenbauer, der mir zwei Tage später erzählte, das Potie sei hinüber...
Werd jetzt Thomann anschreiben..
Aber auf den Kosten für den Gitarrenreparatur werd ich wohl sitzen bleiben

Also mein Tip: Wenns nicht dringend notwendig ist, Finger Weg!



[gitarrero!]

Doch hat vielleicht noch jemand das Problem, dass der Kill Pot beim cleanen Gebrauch knackst?

Ich habe exakt dieselbe Erfahrung gemacht. Die Unterbrecherfunktion klappt prima, aber das Poti selbst finde ich suboptimal, einmal wegen des Knacksens beim Drehen (dessen Ursache ich auch noch nicht gefunden habe - zuerst hatte ich mein Massekonzept verdächtigt und dann das Gehäuse zusätzlich zum Abschirmlack-Kontakt nochmal per Kabel geerdet) und einmal wegen des ungünstigen Regelwegs - ich habe die Charakteristik nicht gemessen, aber es hört sich fast nach einem linearen Poti an - es sollte aber ein logarithmisches "Audio Taper"-Poti sein, damit es in einer E-Gitarre sinnvoll eingesetzt werden kann. Unterm Strich bin ich also nicht ganz so zufrieden mit dem Teil und denke schon darüber nach, es in meiner Tausch Custom (siehe Signatur) wieder gegen ein normales Poti zu ersetzen.



[carangg]

aber es hört sich fast nach einem linearen Poti an

Echt?

Bei mir ist es logar. und klingt auch so. Nämlich wie es sich gehört.

Es wird übrigens in ca. einem Monat eine 250KOhm Version geben.



[gitarrero!]

Echt?

Bei mir ist es logar. und klingt auch so.

Also das Geschehen spielt sich bei mir nur in den ersten 10% des gesamten Regelwegs ab und das Poti agiert fast nur wie ein Ein/Aus-Schalter.



[carangg]

Also das Geschehen spielt sich bei mir nur in den ersten 10% des gesamten Regelwegs ab und das Poti agiert fast nur wie ein Ein/Aus-Schalter.

Dann stimmt da nämlich was nicht, denn so ist es nicht gedacht. Bei mir ist auch auch ein astrein funktionieredes log. Poti.

Die sind aber recht nett. Ruf mal bei denen an (siehe HP).



[down_to_zero]

Hi,

hoffentlich kann mir jemand helfen, bin langsam am Verzweifeln mit diesem Ding...

Und zwar: wie muss ich die übrigen 3 Masse Kabel verlöten?

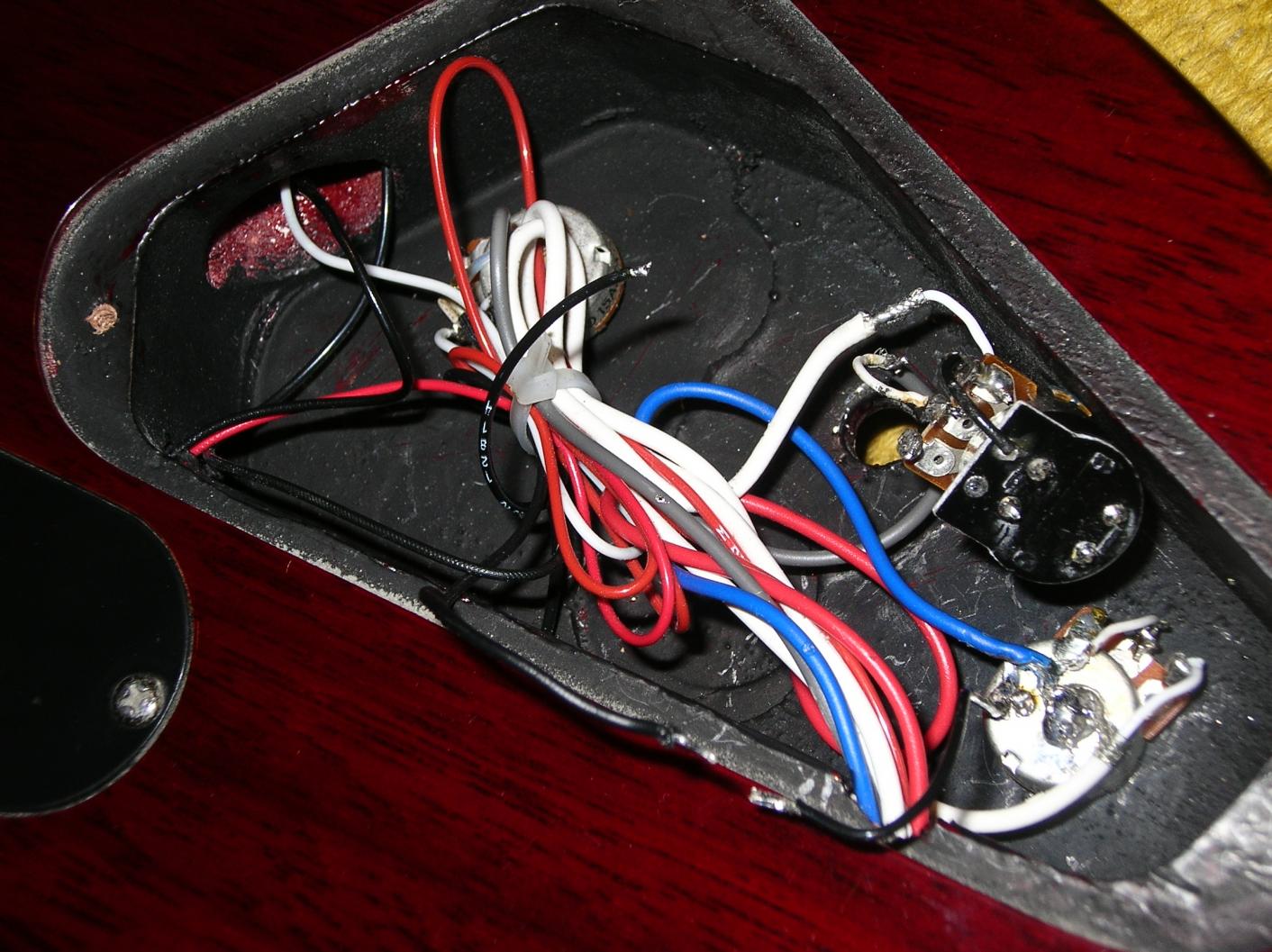

Ich habe ein Foto angehängt, wie ihr seht, ist Eingang und Ausgang verlötet, die dazugehörige Erdung aber nicht.

Ich dreh echt langsam durch, ihr seid meine letzte Rettung !!

Wenns dann nicht funktionieren sollte kommt wieder das Original Potie rein...

Viele Grüße
Peer



[Gast90210]

Also wenn es eine nicht knacksende, logarithmische 250kOhm Version gibt, dann kommt das auf jeden Fall in meine Strat!
Habe auf so etwas schon lange gewartet, denn wer bohr schon gerne Löcher in sein Pickguard?
Bei meiner Les Paul habe ich viel mit dem ToggleSwitch gespielt, um ehrlich zu sein der einzige Grund warum ich ab und zu doch noch die Strat auf die Seite lege.



[Miles Smiles]

hoffentlich kann mir jemand helfen, bin langsam am Verzweifeln mit diesem Ding...

Erst einmal müsste man wissen, was du vorhast. Welches Poti hast du ersetzt? Ton oder Lautstärke?

Weiters woher kommen die beiden anderen Massekabel? Wo das kurze, rechts im Bild hinkommt, ist klar: An das Gehäuse des Killswitch-Potis. Das werde die anderen beiden vermutlich auch, aber trotzdem wäre gut zu wissen, woher sie kommen.

Mache erst einmal den Kabelbinder auf und schneide die beiden Verlängerungen ab, die du da angelötet hast. Die Kabel sind so oder so zu lange, warum also noch verlängern?

Wenn du gerade dabei bist kannst du die Kabel gleich auf ein praktikables Maß kürzen.



[down_to_zero]

Erst einmal müsste man wissen, was du vorhast. Welches Poti hast du ersetzt? Ton oder Lautstärke?

Weiters woher kommen die beiden anderen Massekabel? Wo das kurze, rechts im Bild hinkommt, ist klar: An das Gehäuse des Killswitch-Potis. Das werde die anderen beiden vermutlich auch, aber trotzdem wäre gut zu wissen, woher sie kommen.

Mache erst einmal den Kabelbinder auf und schneide die beiden Verlängerungen ab, die du da angelötet hast. Die Kabel sind so oder so zu lange, warum also noch verlängern?

Wenn du gerade dabei bist kannst du die Kabel gleich auf ein praktikables Maß kürzen.

Es nimmt sich einer meiner an

Es soll der Lautstärkepotie für das Neck Pickup ausgewechselt werden.
Das sind keine Verlängerungen, das ist Signalkabel und die Abschirmung darum, die war beim alten Potie ans Gehäuse gelötet, deshalb sieht's so aus, als wärs ne angelötete Verlängerung

Das eine Massekabel kommt vom Bridge Lautstärkepotie, das andere vom Tone Potie. Wo das dritte schwarze Kabel herkommt ist mir ein Rätsel. Es kommt weder vom Switch, von der Batterie noch von den PUs. Es verschwindet einfach alleine in einem Loch Richtung Korpusmitte...



[Miles Smiles]

Es verschwindet einfach alleine in einem Loch Richtung Korpusmitte...

OK, wird wohl die Saitenerdung sein.

Also: du legst eine Verbindung von dem ganz linken Fuß des Potis auf den linken Kontakt des Schalters (Kill-Switch). Von dort legst du noch eine Verbindung auf das Gehäuse des Kill-Switches, indem du ein Kabel von dem linken Schalterkontakt zu einem der vier Löthütchen legst, die man am Foto sieht. Auf diese Hütchen verteilst du auch die anderen 3 Massekabel.

Übrigens sollten, bzw. müssen die Abschirmungen des weißen und grauen Kabels auch jetzt wieder auf Masse gelegt werden.



[down_to_zero]

Hab jetzt alles wie beschrieben verlötet, funktioniert ohne Knacksen, vielen Dank!!!
Das Potie verhält sich zwar sehr stark logarithmisch, ist aber in Ordnung.

Eine Frage noch:
Ist es richtig so, dass die Kill Funktion nur bei voll aufgedrehtem Potie funktioniert?



[down_to_zero]

Reicht es, wenn man die Erdungen des Eingangs- und Ausgangskabels an den ganz rechten Fuß des Poties (der ja auch Erdung ist, oder?) lötet?



[Miles Smiles]

Reicht es, wenn man die Erdungen des Eingangs- und Ausgangskabels an den ganz rechten Fuß des Poties (der ja auch Erdung ist, oder?) lötet?

Ja, sollte reichen. Du musst nur bedenken, dass der ganze Kloß, der da in deinem E-Fach steckt, sich eventuell bewegt, wenn auch die Gitarre bewegt wird und dadurch filigrane Lötverbindungen Hops gehen könnten, vor allem wenn schwere Kabel dran hängen.

Eventuell schaffst du es, die beiden auf die Seitenwände des Potis zu löten, die müssten doch auch Verbindung zum Schaltergehäuse haben.



[down_to_zero]

Nachdem ich ein doch deutliches Klicken beim Schalten sowie beim "Einrasten" des KillPots hatte, habe ich jetzt nach stundenlangem Herumprobieren mit der Verkabelung jetzt aufgegeben und das alte originale Poti wieder eingebaut.

Insgesamt ist es bestimmt ein gutes Teil.
Aber die Anleitung ist leider totaler Mist und anscheinend nicht allgemein gültig...



[CJ_Hecny]

down to zero - das knacken hat weniger mit dem poti zu tun sondern ist vielmehr eine frage der abschirmung. schirm die elektronik doch mal mit leitlack oder folie ab. das hat bei mir geholfen. ich baute den pot in mehrere gitarren ein - bei einigen hatte ich das klciekn, bei anderen nicht. gibson schirmt z. B. das "elektronik-fach" von haus aus ab - weshalb ich hier auch keine probleme hatte. nachdem ich die restlichen gitarren ebenso abschirmte, war alles top

übrigens - ich habe eben auf der shadow-homepage gesehen, dass es den kill pot jetzt auch für aktive pickups gibt

ob ich den kill pot auch in meine single-coil-gitarren einbaue, weiss ich noch nciht...in die aktiven-tonabnehmer-gitarren kommt er auf alle fälle!!!



[Syst3m]

Ist zwar jetzt schon länger her, aber wie funktioniert des Teil mittlerweile bei euch??
also hat sich irgentetwas vom Sound verschlechtert oder so?
der hersteller gibt ja an dass man nur bis zu 2 millionen kills mit dem ding machen kann...ich werd da am ersten tag schon die hälfte wegbekommen
also was sagt ihr jetzt nach langer zeit zu dem ding? meins kill pot wird nämlich gerade in meine gitarre eingebaut ^^



[Jipi]

Ist zwar jetzt schon länger her, aber wie funktioniert des Teil mittlerweile bei euch??

Würd mich auch interessieren, da ich gerade versuche, das bei mir einzubauen.
Allerdings offenbaren sich einige Probleme:

1. Ich - Hab es natürlich erstmal falsch gemacht und die Buchse auf den mittleren Pin (im Shadow-Shema (e)) gelegt, statt auf den linken. Frage dazu: eigentlich müsste jetzt doch der Regler quasi rückwärts funktionieren, oder? Aber er geht richtig: volle Lautstärke ist an der Stelle wo es einrastet. Komisch. Ich sehe aber ein, dass, um die Buchse ordentlich auf Masse zu legen, diese beiden oben am Schalter hängen sollten. Das hiesse aber, dass die Anleitung ziemlich daneben liegt. Wo ist mein Denkfehler?

2. Der Schalter geht gar nicth richtig: anfangs hat die Kill Funktion geklappt, dann gewackelt, und jetz geht sie gar nicht mehr. Und das nach 2 Minuten! Nicht so befriedigend, irgendwie... Die Lötstellen hab ich durchgepiept, das müsste schon stimmen, aber der Schalter schließt nicht, und wird somit leider wieder zurückgeschickt. Hab zum Glück zwei davon gekauft, und werde bald mal den anderen testen.

3. Das Surren / Brummen ist wesentlich stärker geworden. Vorher kaum wahrnehmbar ist es nun richtig nervig. Habe aber alle Massenkontakte geprüft... Was kann das nur sein. Als Massepunkt des Killswitches hab ich sein Gehäuse genutzt. Ist das vielleicht schlecht? Die spärliche Anleitung gibt da ja nix her...

4. Beim Lautstärke regeln rauscht/rasselt es, wie bei einem alten/billigem (meist Behr****r)/lange nicht betätigtem Fader oder eben Poti.

Ich muss sagen, der eventuelle Defekt, die spärliche Dokumentation (es sind nur zwei von vier Abbildungen erklärt, und die beiden letzteren recht missverständlich bzgl. der Funktion als Tone-/Vol-Pot dargestellt) und das Rauschen sind für so ein teures Bauteil echt nicht angebracht!

Kann mir jemand (vor allem mit Punkt 1 und 3) helfen?



[Bierschinken]

Ich muss sagen, der eventuelle Defekt, die spärliche Dokumentation (es sind nur zwei von vier Abbildungen erklärt, und die beiden letzteren recht missverständlich bzgl. der Funktion als Tone-/Vol-Pot dargestellt) und das Rauschen sind für so ein teures Bauteil echt nicht angebracht!

Mal halblang junger Mann!

Ich hab mir die Doku auch angeschaut, weil ich das Ding schon ein paar mal verbaut habe und ich muss dir sagen, die Doku verrät alles was ein sachkundiger Mensch über dieses KillPot in Erfahrung bringen muss. Wenn du nicht im Stande bist das einzubauen, kann da das Produkt nichts für, sondern deine Unwissenheit.
Du gehst doch auch nicht hin und beschwerst dich, dass der Einbau neuer Bremsbeläge am Auto nicht geklappt hat, weil die Einbaubeschreibung nicht step-to-step für Dummies war? Sondern du lässt es von einem Fachmann machen. Hier ist es nicht anders.

Ich kann dir nur sagen, dass bei korrekter Installation keines, der beschriebenen Probleme bei mir aufgetreten ist.
Dass der Schalter defekt ist, wäre möglich, dann ist das aber ein Garantiefall.

Mach doch mal Fotos der Verkabelung.

Grüße,
Schinkn
