kikiroro's erster Eigenbau einer LP-Style-Gitarre

[kikiroro]

Ist beides das selbe Burst.
Die Kamera hat da unterschiedlich belichtet.



[shackenb]

Was meinst Du?
Ich finde es gut so...

Ich finde das ganz ok, finde aber die ungleiche Verteilung am Rand etwas störend. Ok ist mit der Preval gemacht

Ich würde mal schauen, was passiert wenn du das Rot ganz fadest. Auf der Gitarre kommt das ja eh nochmal anders...



[kikiroro]

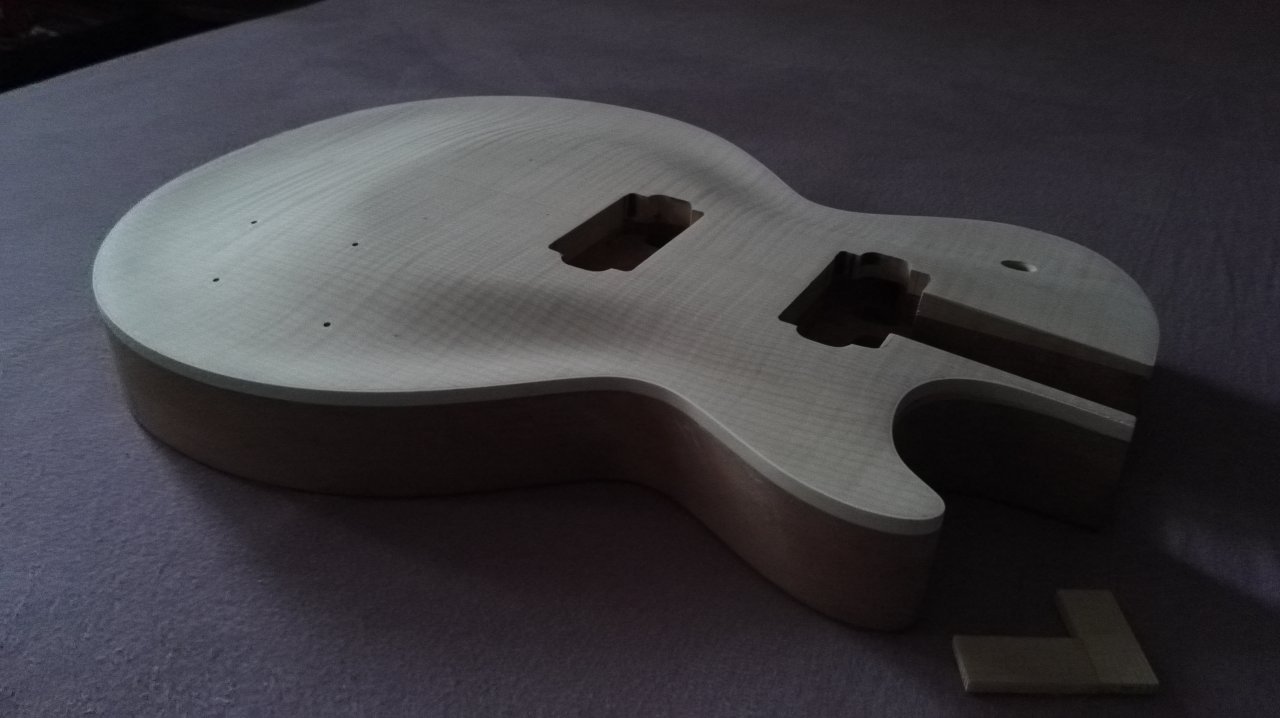

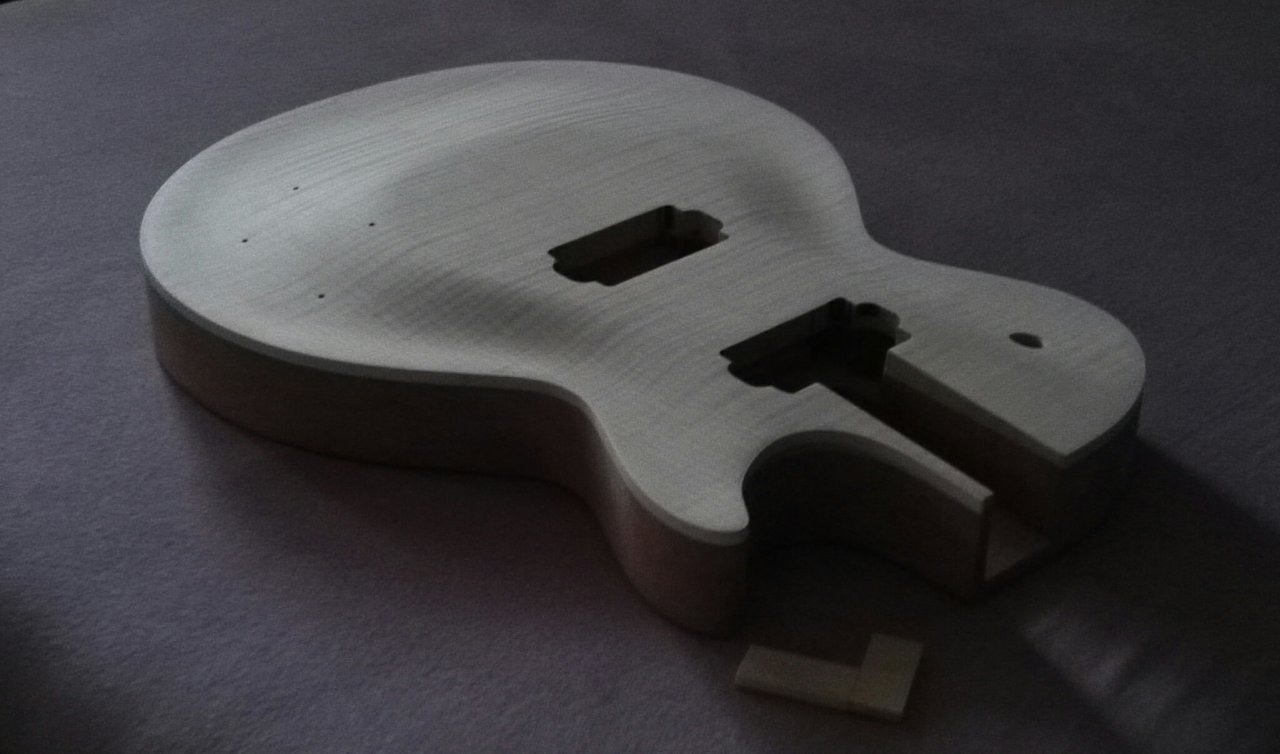

Viel tiefer trau' ich mich nicht den Recurve zu schleifen...

Grüße



[Matzel]

Muss mal kurz ein Tuch suchen.... Sabber aufwischen...

Ich würd auch gar nicht tiefer gehen. Vielleicht betont die Beleuchtung das auch, aber es ist schon deutlicher, als es mir bei anderen jemals aufgefallen wäre. Noch mehr fänd ich schon zu viel. Un wer weiß, was in den Holzschichten darunter lauert...

Um übrigens deine Frage vorn vorher zu beantworten: Im Grund habe ich schon angefangen. Aber es ist erstmal nur die Frässchablone für Kabelkanal und Korpusform fertig. Hat alleine schon 2 Wochen vom Ausdrucken bis zur fertigen Schablone gedauert. Ich habe im Moment einfach zu viel Leben für zu wenig Freizeit. Ich denke mal, ich fange mit dem Bericht in den nächsten Tagen an - wenn es das erste mal echtem Holz an den Kragen geht... mit der Stichsäge



[kikiroro]

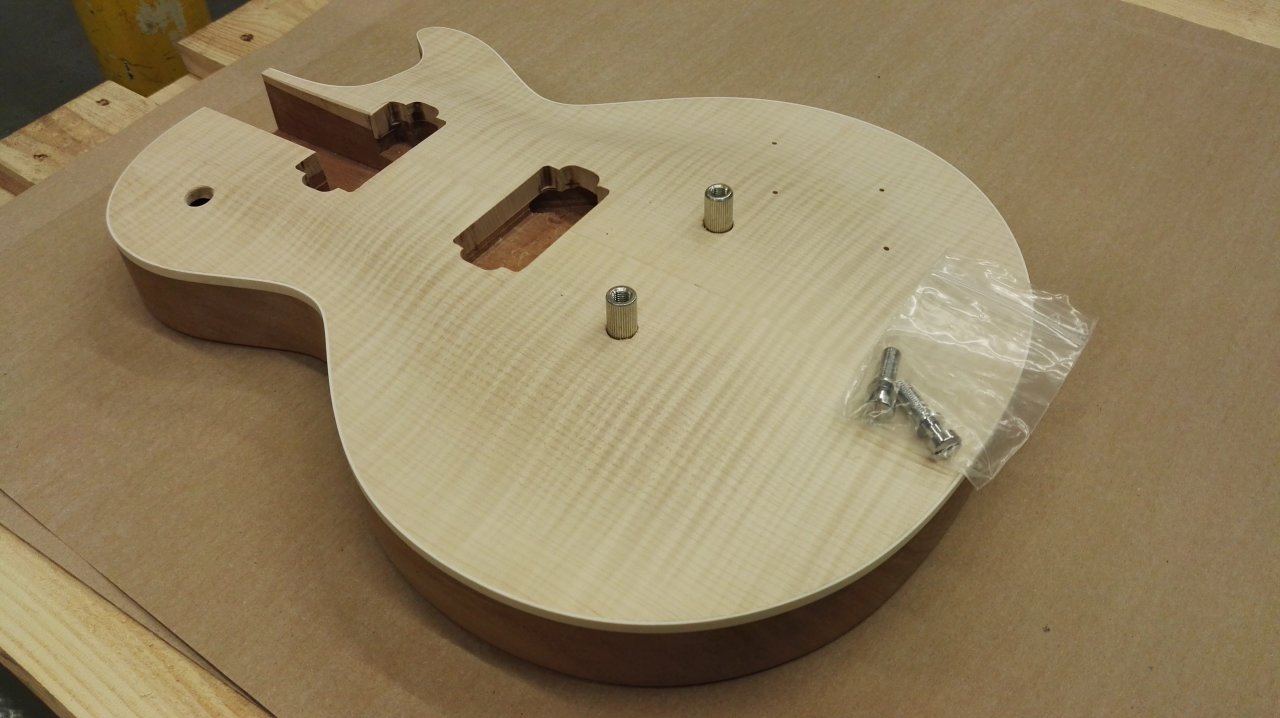

Nö...ich nehm es am Montag mit auf die Arbeit und hoffe das die Ständerbohrmaschine dort mehr Abstand hat.
Mit einem Schlosser hab ich mein Projekt schon besprochen, der hilft mir da bestimmt.

...gesagt...getan...

...dann kann ich als nächstes den Hals einleimen.

(Natürlich klopp ich die so nicht rein. Erst mach ich das Elektrofach fertig und dann die Saitenerdung einbauen...)

Grüße



[kikiroro]

Un wer weiß, was in den Holzschichten darunter lauert...

Jep...genau davor hab ich Schiss...einmal zuviel geschliffen und das Mahagoni blitzt durch...das würde den Tod des Projektes bedeuten.
Deshalb geh ich auf Nummer Sicher und lasse es so.
--- Beiträge wurden zusammengefasst ---

Ich denke mal, ich fange mit dem Bericht in den nächsten Tagen an - wenn es das erste mal echtem Holz an den Kragen geht... mit der Stichsäge

Ich bin gespannt...



[kikiroro]

Ich hab absolut noch keine Ahnung wie ich das E-Fach bearbeite.
Mit der OFE will ich da nicht mehr dran gehen.
Ich hab zuviel Bammel was zu zerstören.
Ich glaub ich lass das Vintage Korrekte und bohr einfach mit dem Forstnerbohrer die oberen Potis flach, wenn ihr versteht was ich meine...
Den Rest mit'm Dremel...



[kikiroro]

Guten Morgen.

Diese Woche möchte ich den Hals einleimen.
Vorher muss ich aber das E-Fach fertig machen.

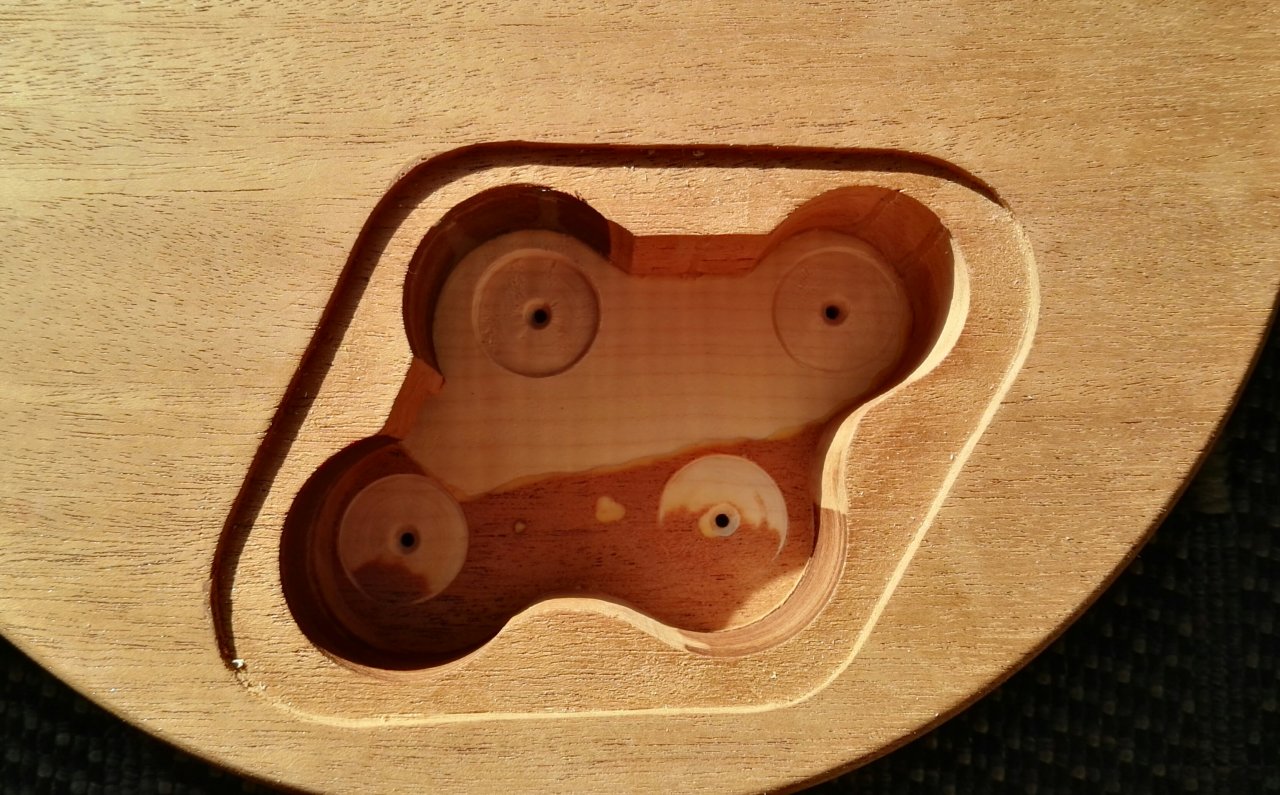

Phase 1: Forstnerbohrer (25mm)

...in progress...

Grüße



[kikiroro]

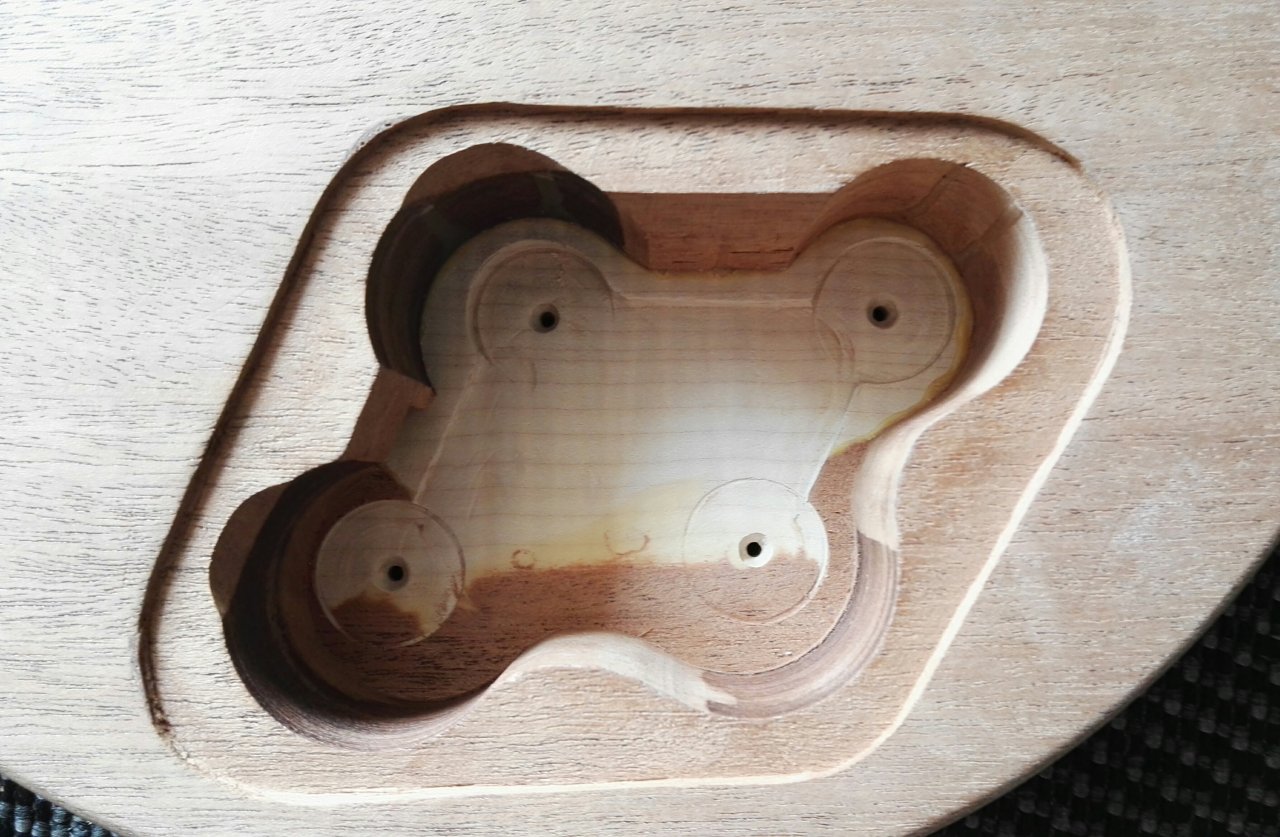

Phase 2: Dremel
Modelling & fake chewing Marks

...
...fertig...

...jetzt nur noch das Buchsenloch, Löcher für die Potis (10mm) und den Erdungskanal bohren.

Ganz gut gelungen, finde ich.
Wenn erstmal die Elektronik drin ist, sieht das bestimmt ganz passabel aus

Das ganze hat natürlich keine Maßhaltigkeit und keine Sau wird da je wieder reinschauen.
Aber es ist für meinen Kopf und da muss es eben sein...

Grüße



[kikiroro]

Eine Frage:
Ich will jetzt die Löcher für die Potis erweitern/nachbohren.
Die Löcher sollen ja der Kontur des Tops folgen?
Richtig?
Die Gefahr besteht ja sonst das die Potikappen am Top schleifen, wenn ich die Löcher gerade bohre, oder?

Grüße
Benjamin



[kikiroro]

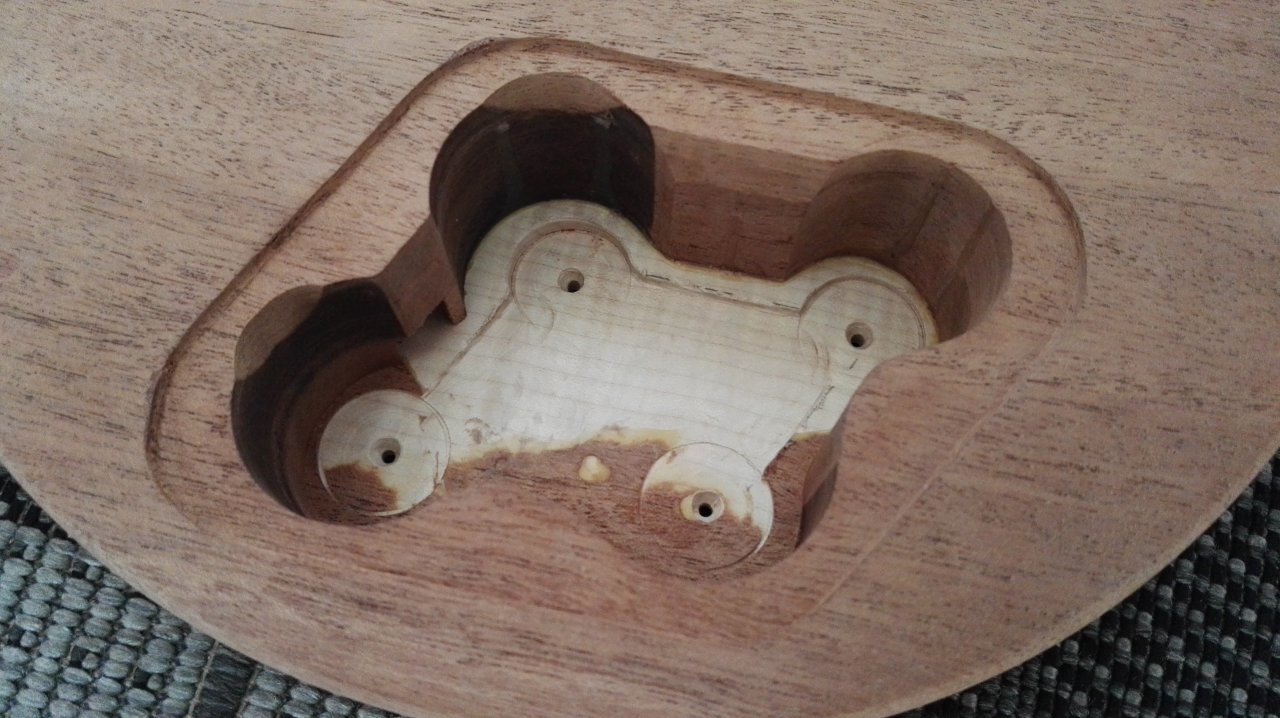

...erledigt.

...nur noch den Erdungskanal.
Dazu brauch ich aber erst einen langen 3mm Bohrer.
Den hol ich auf dem Weg zur Arbeit.

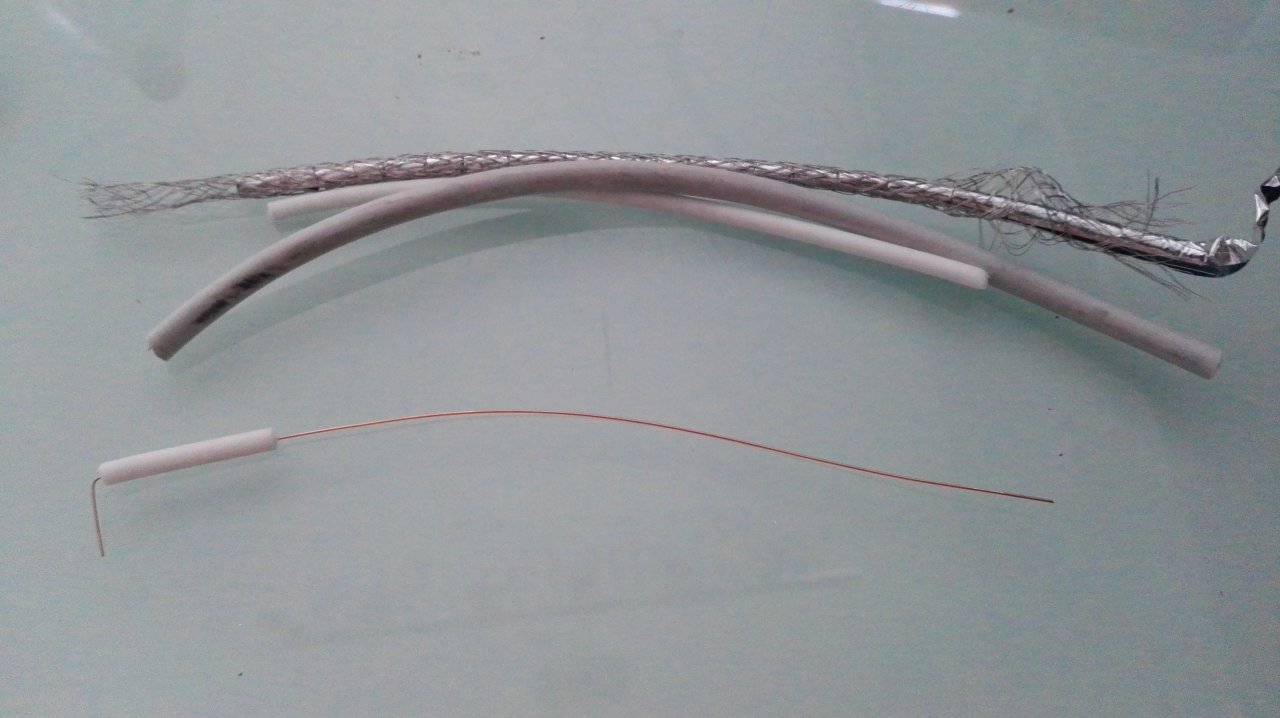

...das Erdungskabel vorbereitet:

(Koaxialkabel)
Was meint ihr? Sollte es dicker sein?

Grüße
Benjamin



[drul]

hmm. ich glaube korrekt wäre gewesen, das Loch für die Buchse nicht mittig zur Gesamtbreite des Zargen anzusetzen, sondern mittig zum Mahagoniteil (also näher am Back)

Für die Funktion sicherlich egal; aber die Optik wäre so stimmiger gewesen.

Leider machst Du keine Angaben zum Querschnitt des Erdungskabels; da kein Vergleichsgegegenstand auf dem Foto ist, ist es schwer einzuschätzen



[Matzel]

...das Erdungskabel vorbereitet:
Anhang anzeigen 639459
(Koaxialkabel)
Was meint ihr? Sollte es dicker sein?

Grüße
Benjamin

Ich würde sagen, das reicht mehr als locker aus.

Bei den minimalen Strömen braucht es kein unterarmdickes Kabel. Wenn es zu dick wird wird es wohl etwas umständlich sein, die Hülsen einzupressen.



[kikiroro]

hmm. ich glaube korrekt wäre gewesen, das Loch für die Buchse nicht mittig zur Gesamtbreite des Zargen anzusetzen, sondern mittig zum Mahagoniteil (also näher am Back)

Für die Funktion sicherlich egal; aber die Optik wäre so stimmiger gewesen.

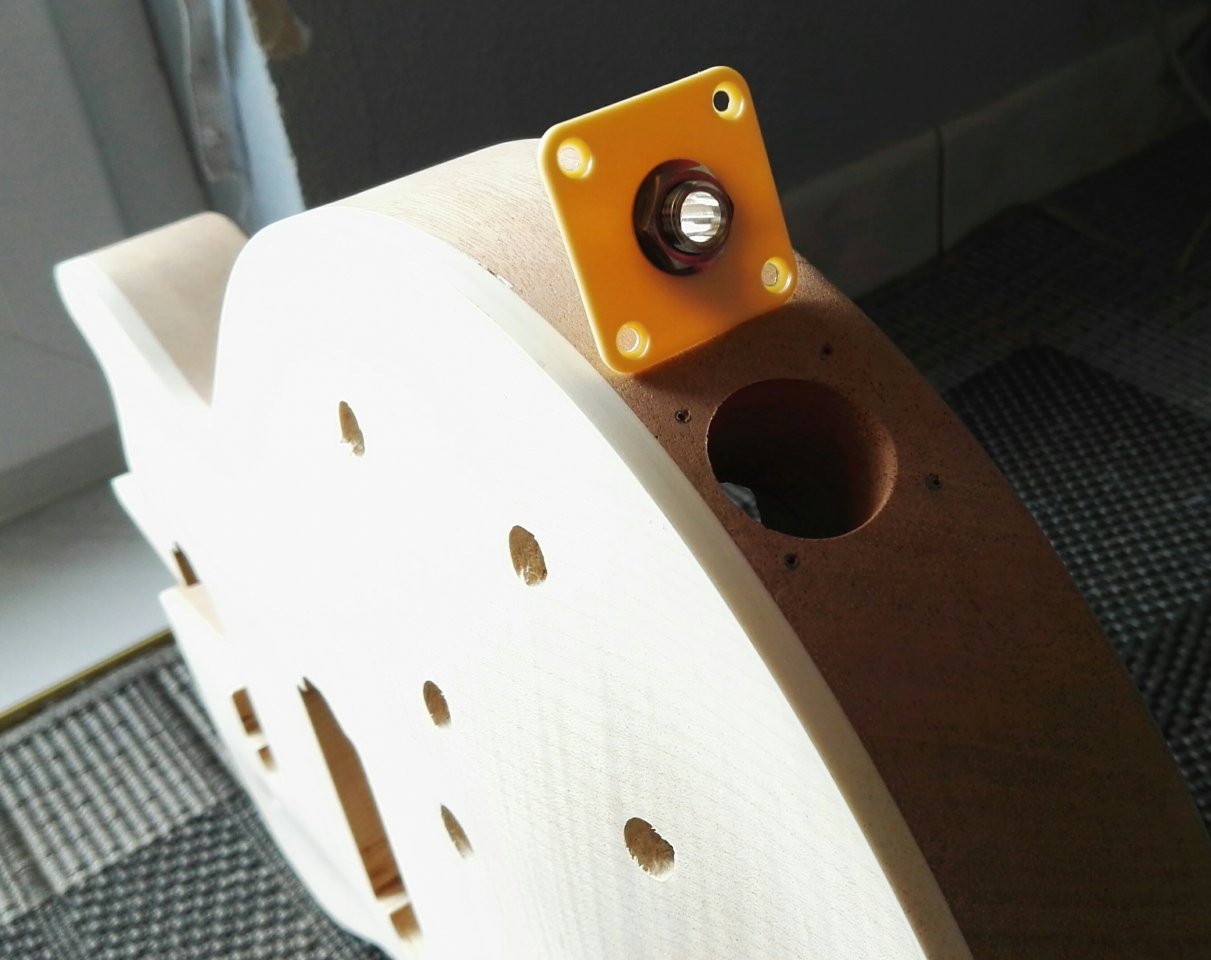

guggst du

Ich hab es so positioniert das ich noch ca. 1mm Abstand zum Binding habe.

Grüße
--- Beiträge wurden zusammengefasst ---

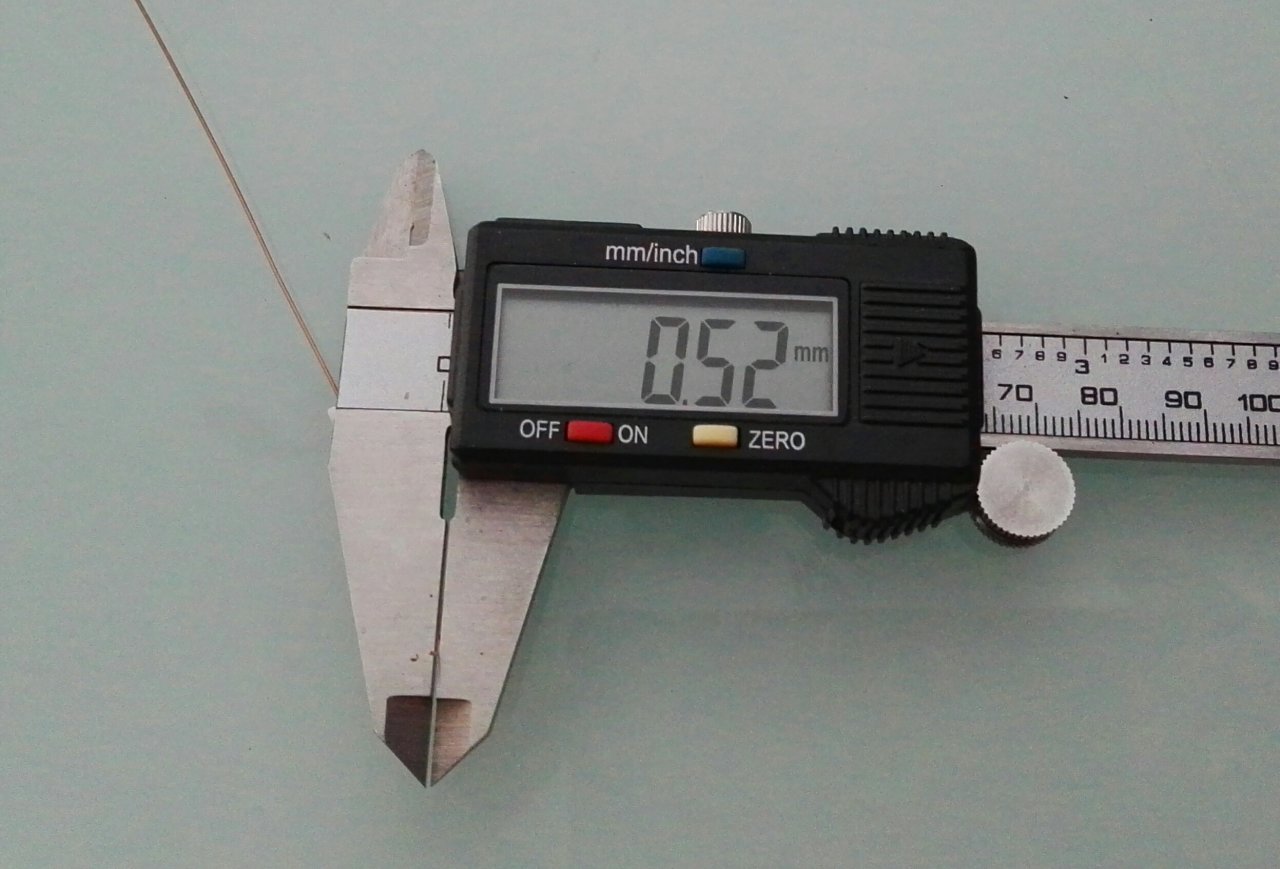

Leider machst Du keine Angaben zum Querschnitt des Erdungskabels; da kein Vergleichsgegegenstand auf dem Foto ist, ist es schwer einzuschätzen

Sorry...ich wieder


...es ist ein handelsübliches TV-Satellitenkabel.



[drul]

guggst du

OK - da lag ich falsch!

handelsübliches TV-Satellitenkabel.

passt!!



[Stratspieler]

...es ist ein handelsübliches TV-Satellitenkabel.

Erdungskabel... Willst Du fernsehen mit dem Ding bzw. Blitze ableiten?

Warum nimmst Du als Masseleitung zur Brücke bzw. um die Potis und den Toggle an Masse zu legen, nicht einen 1mm - Silber- bzw. Massedraht? Und als NF-Kabel gibt es hundsordinäres geschirmtes Kabel entweder bei Rockinger oder bei ACY?



[kikiroro]

entweder bei Rockinger oder bei ACY?

Hmmm...
Muss man einen simplen Stromleiter (Draht/Erde) echt irgendwo bestellen?
Reicht da nicht irgendein Kupferdraht?
Bei uns in Mannheim gibts auch einen Conrad.

Natürlich will ich nicht fernsehen, aber sparen.

Verlink' mir bitte mal den Draht den du meinst.

Dankeschön

...noch zur Erklärung:
Der Kupferdraht aus dem Koaxialkabel reicht doch völlig aus.
Der soll nur vom Stoptail ins E-Fach gehen.
Um die Potis zu erden nehme ich eine alte Saite.

Was für einen Draht hat den Gibson in den 50igern verwendet?
Weiß das jemand?

Grüße

edit: Ich könnte auch aus einem einfachen 3er Kabel die Erde ziehen...das ist aber ein zu hoher Querschnitt...
Ich will halt vermeiden zu bestellen...Die Umwelt freut sich wenn ich wegen einen Stück Draht DHL durch halb Deutschland schicke.



[shackenb]

Also ich habe immer ein einadriges massives Kupferkabel mit 1mm Querschnitt genommen und das verzinnt



[Darkdonald]

Es ist technisch gesehen total egal, ob man da für die Saitenerdung jetzt Koaxkabel, Silberdraht, HF- NF- Kabel, dicken/dünnen Querschnitt oder zur Not ne Büroklammer nimmt. Hauptsache leitet und erfüllt den Zweck... OK, Büroklammer wäre schon harter Pfusch, aber funktionieren würde es ;-)



[Theo Retisch]

OK, Büroklammer wäre schon harter Pfusch, aber funktionieren würde es

Hätten die das '58/'59 bei Gibson so gemacht, würde sich jeder Hobby-Gitarrist heutzutage 'ne Büroklammer in seine Paula reinfriemeln und keiner würde sich drüber aufregen
