Bevor jemand die TOM Bridge verurteilt!

Meinen Segen hast du!
Ein gewisser Kurt Cobain hat sie nicht ohne grund auf alle seine Mustang und Jaguar Gitarren machen lassen



[Kellerpunk]

Meinen Segen hast du!
Ein gewisser Kurt Cobain hat sie nicht ohne grund auf alle seine Mustang und Jaguar Gitarren machen lassen

Danke für deinen Segen!
Ich meinte damit nicht, dass es sich um eine TOM Bridge handelt, sonder um eine von Harley Benton!



[Paulstar]

Glaube selbst die von HB wird stimmstabiler sein.



[Kellerpunk]

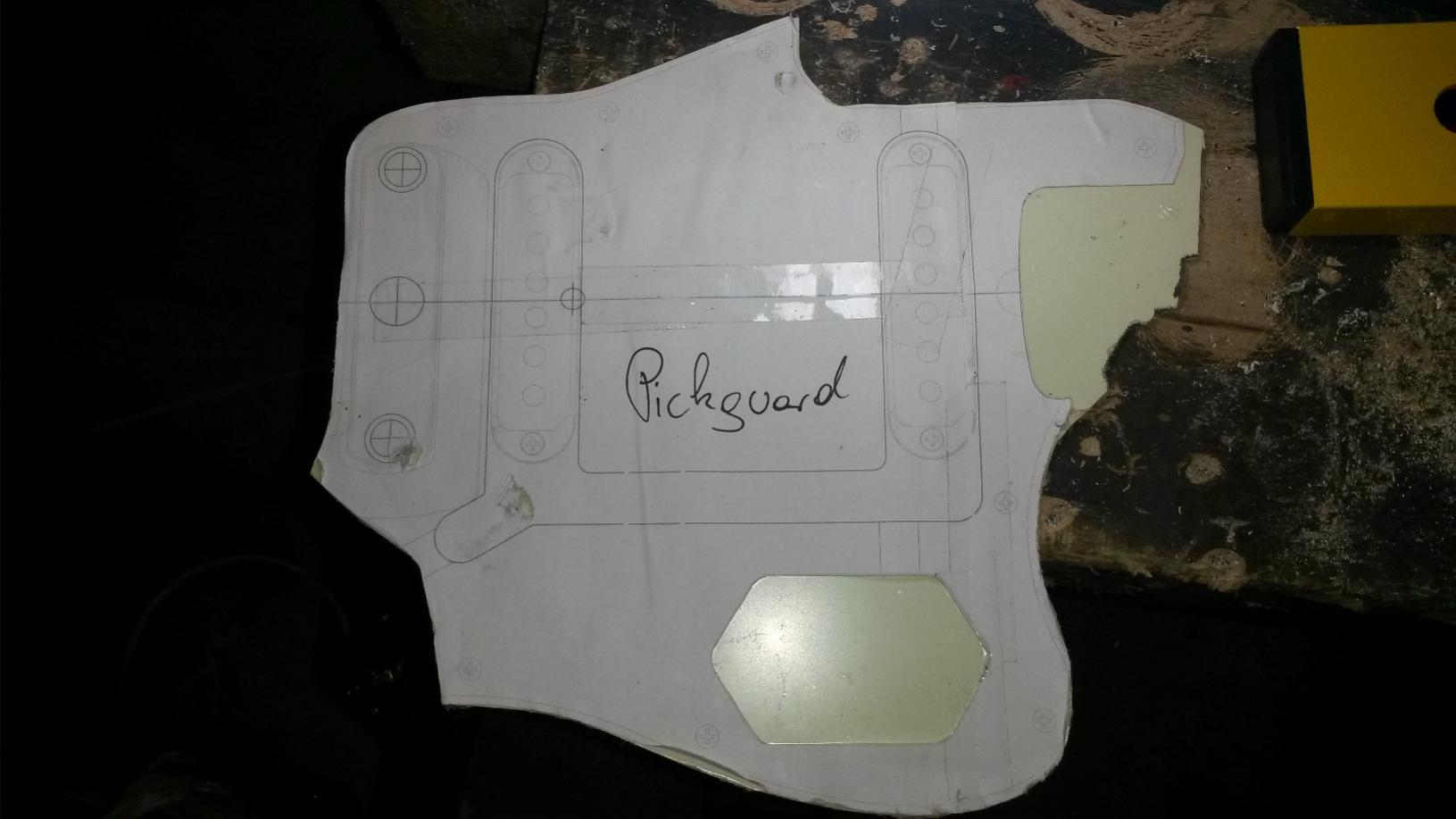

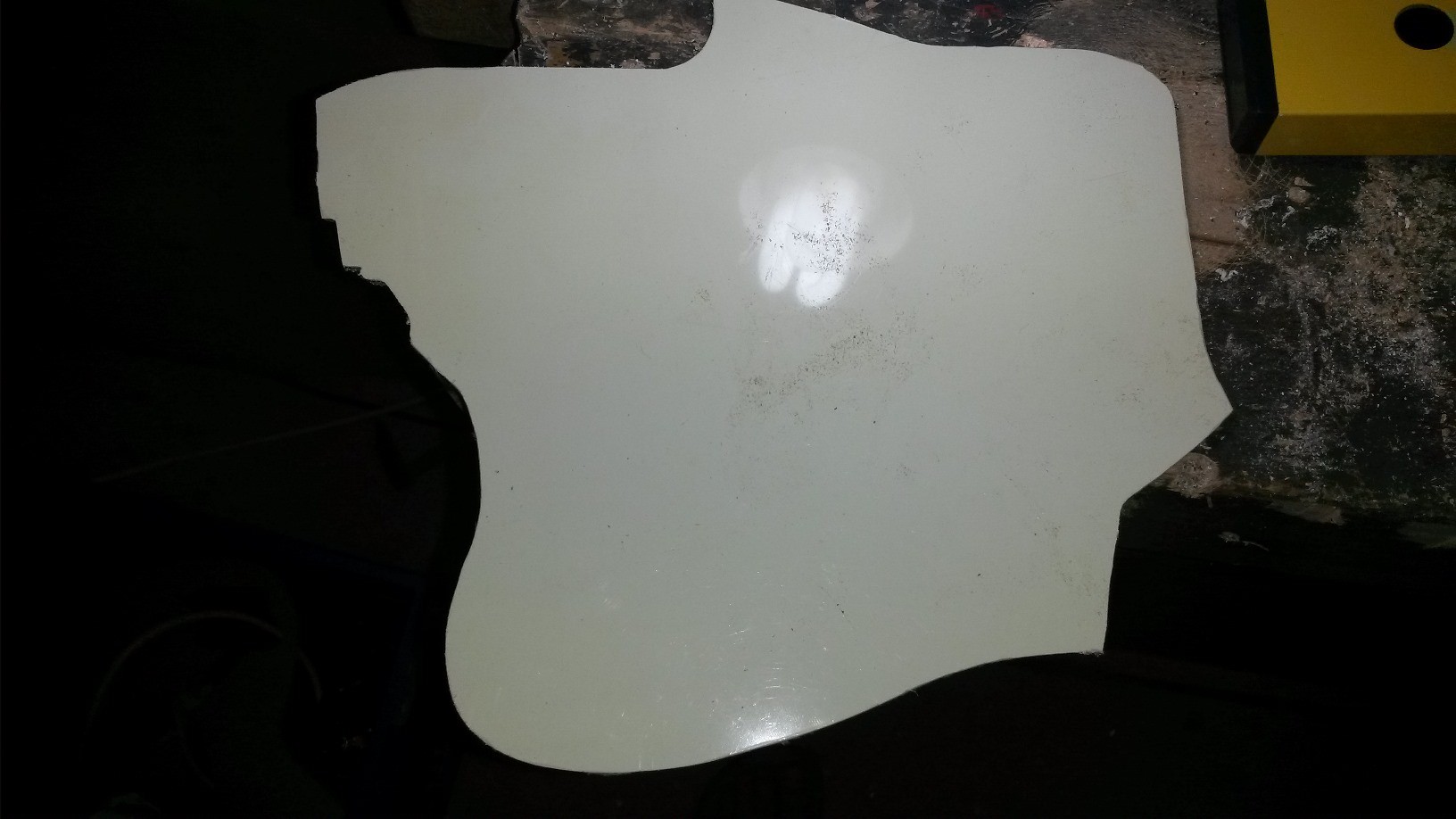

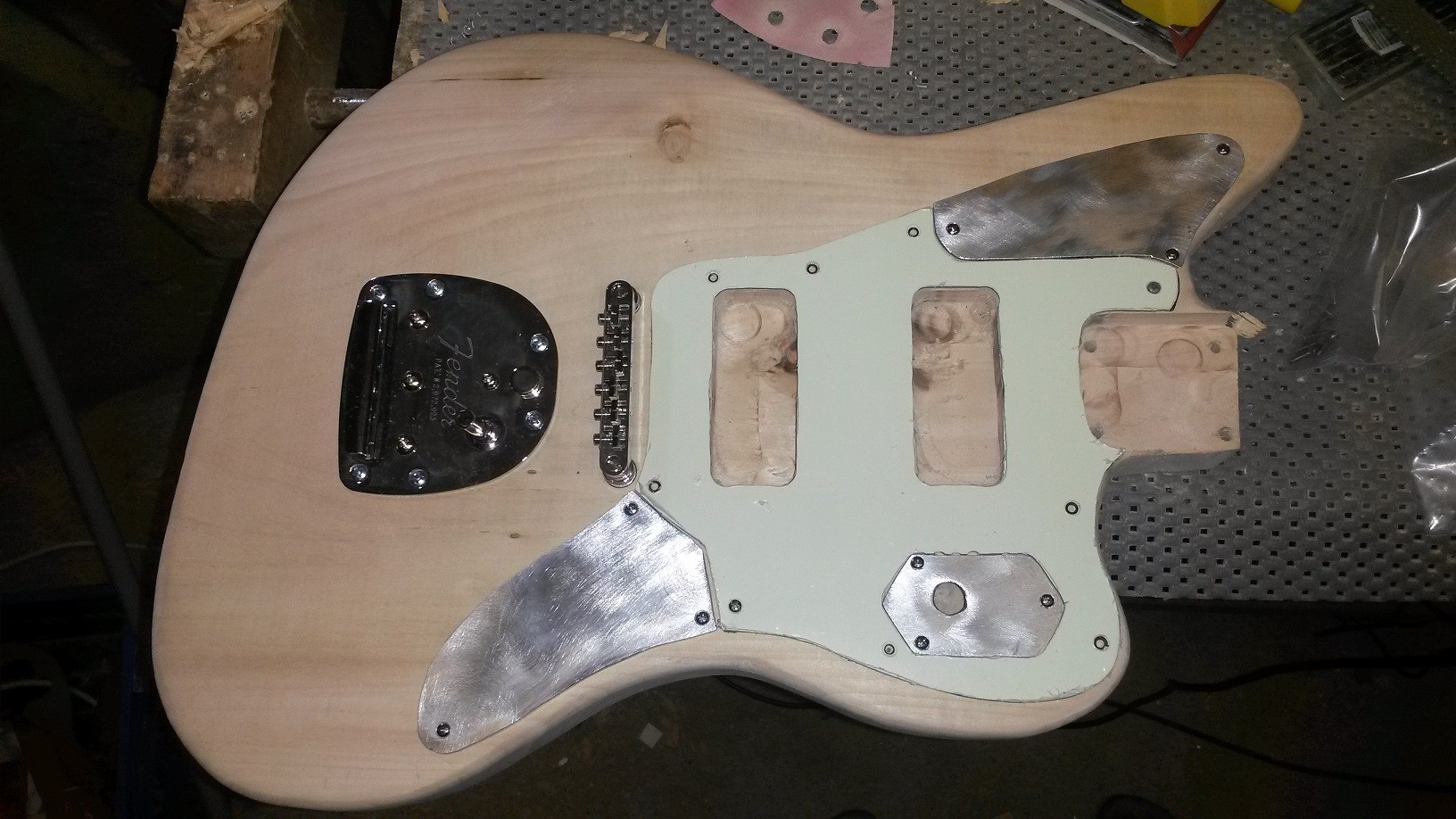

Das Pickguard ist soweit auch schon fast fertig.
Hab es gestern grob mit dem Dremel ausgeschnitten und danach mit verschiedenen Feilen bearbeitet.
Das Ergebnis kann sich sehen lassen!
--> Die nach innen gehenden Rundungen werde ich noch mit einer Stationären Bandschleifmaschine nachbessern.
Nur noch die Öffnung für die Control-Plate wird noch ausgeschnitten. Und wenn die Halstasche fertig ist, schraube ich das Pickguard an und fräse diesen Teil einfach nach. So entsteht ein passgenaues Pickguard!

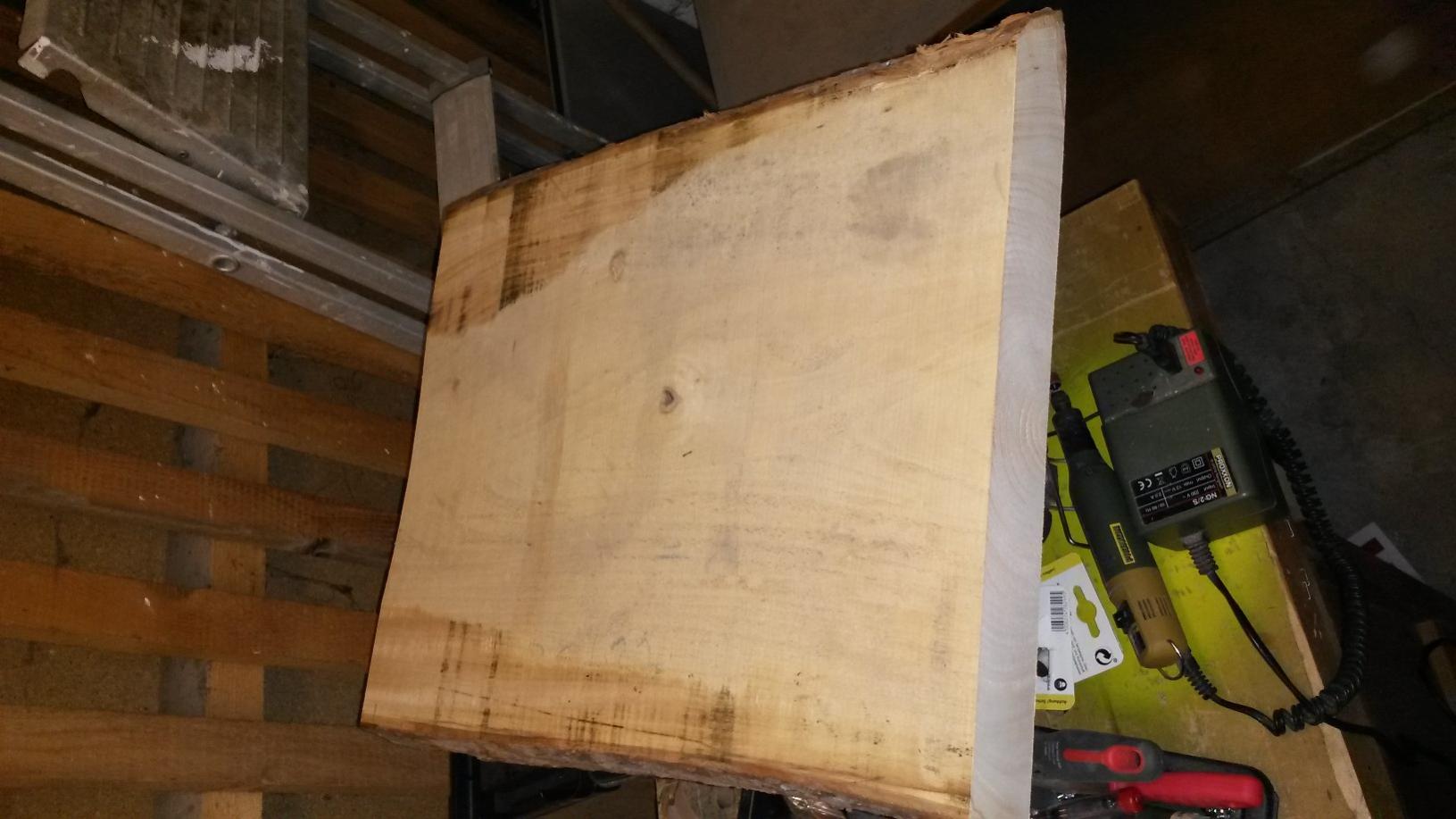

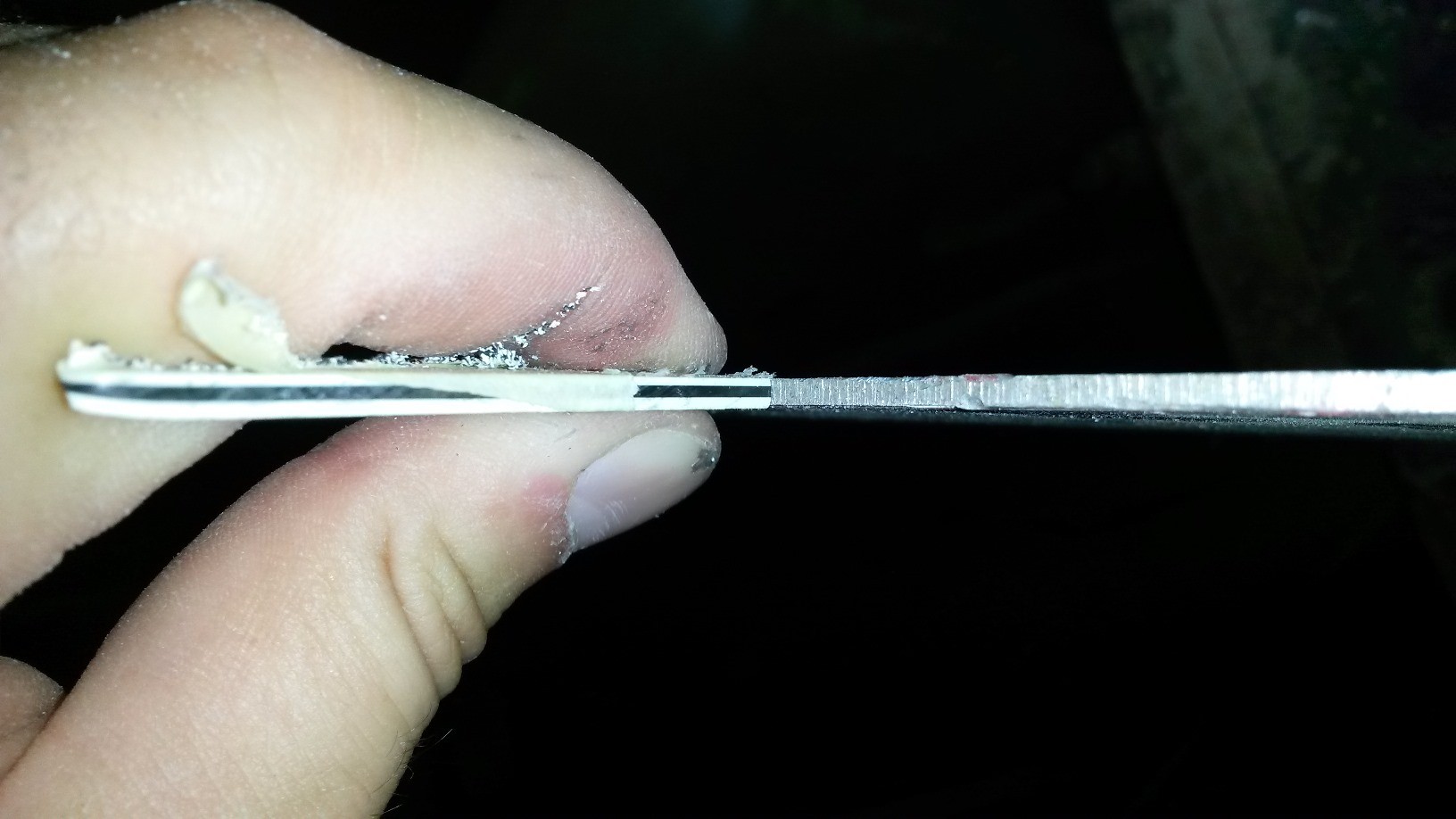

Das Rohmaterial für die Control-Plates ist zufällig genau so dick. wie das Pickguard!

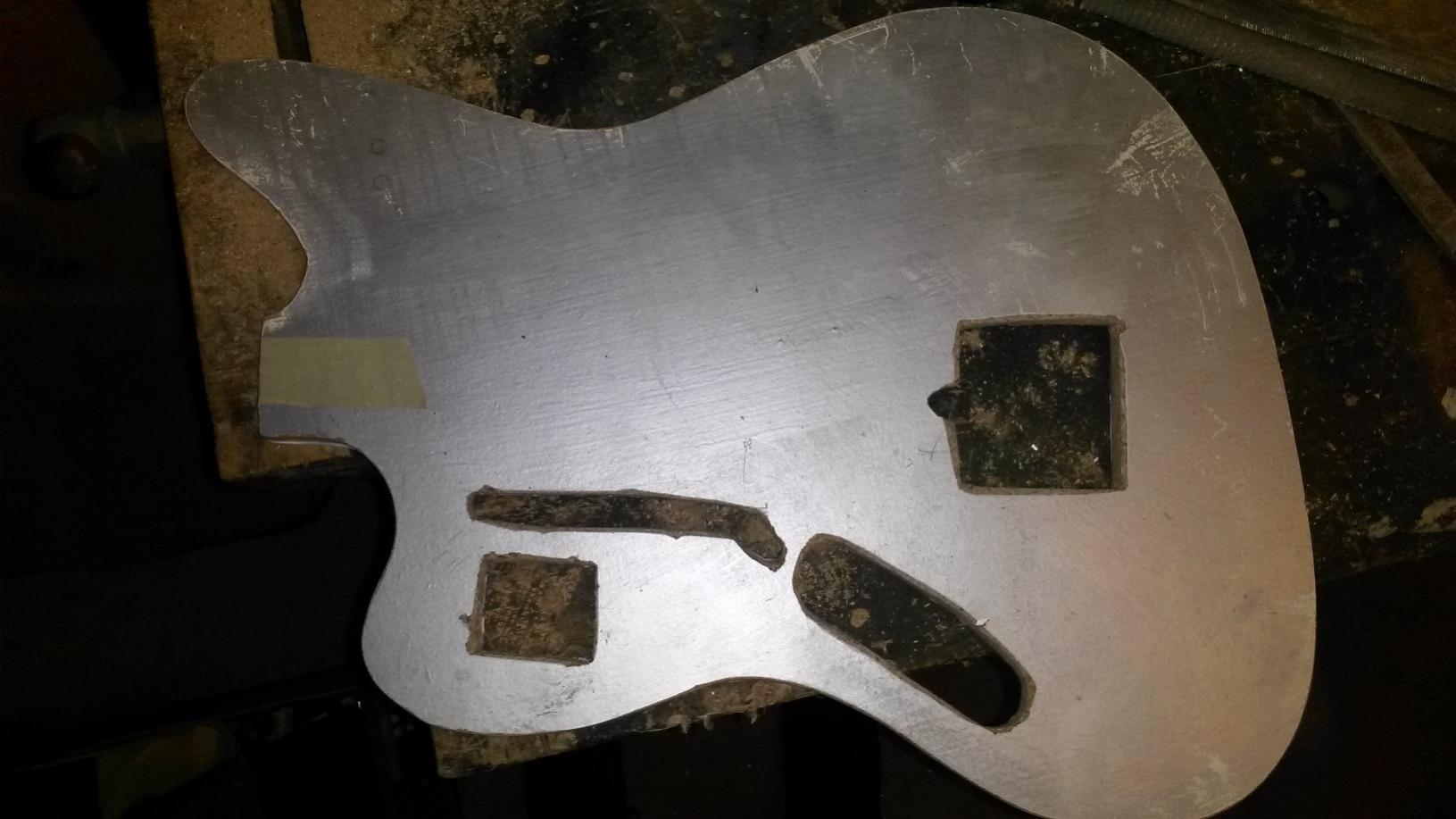

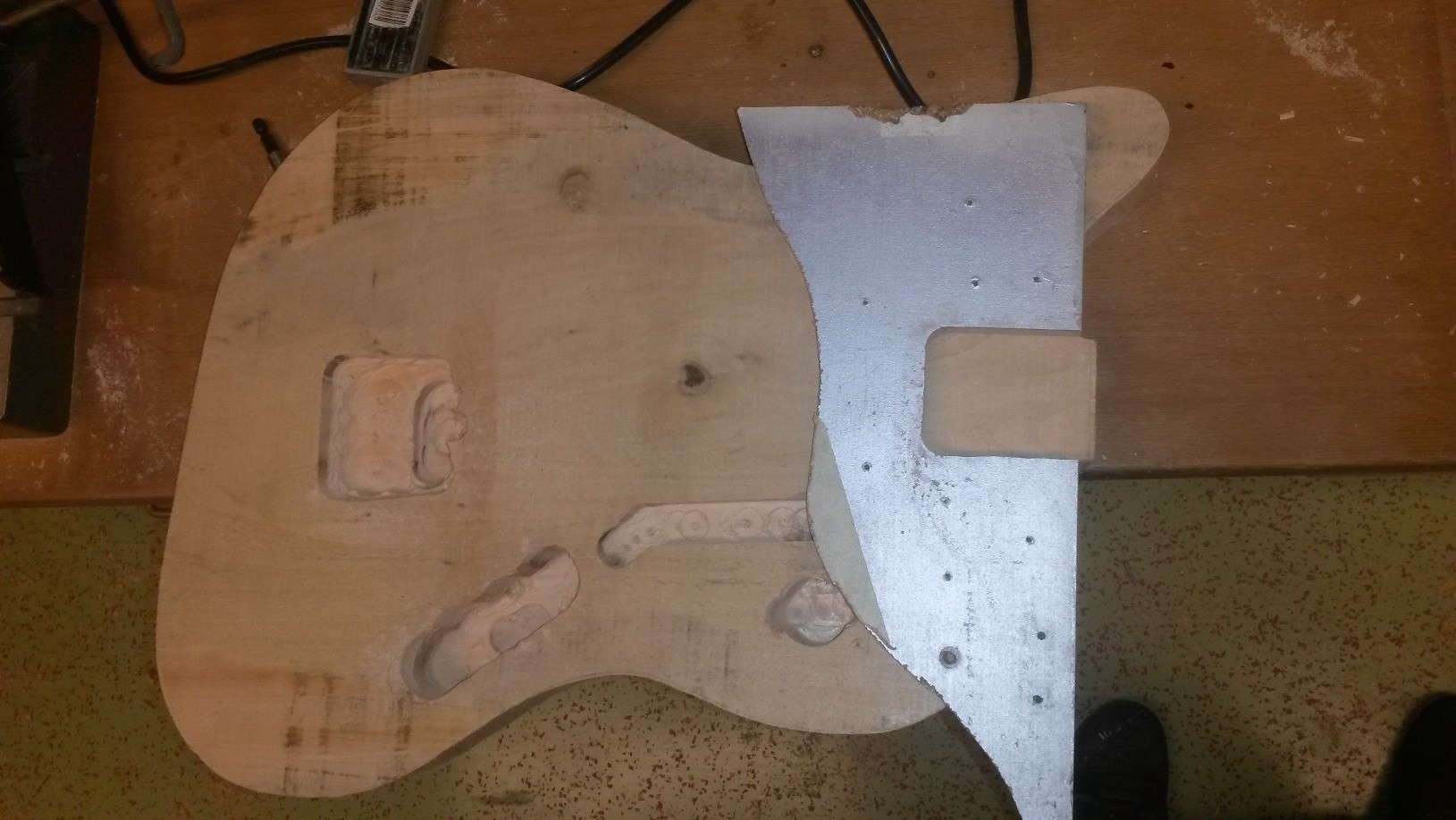

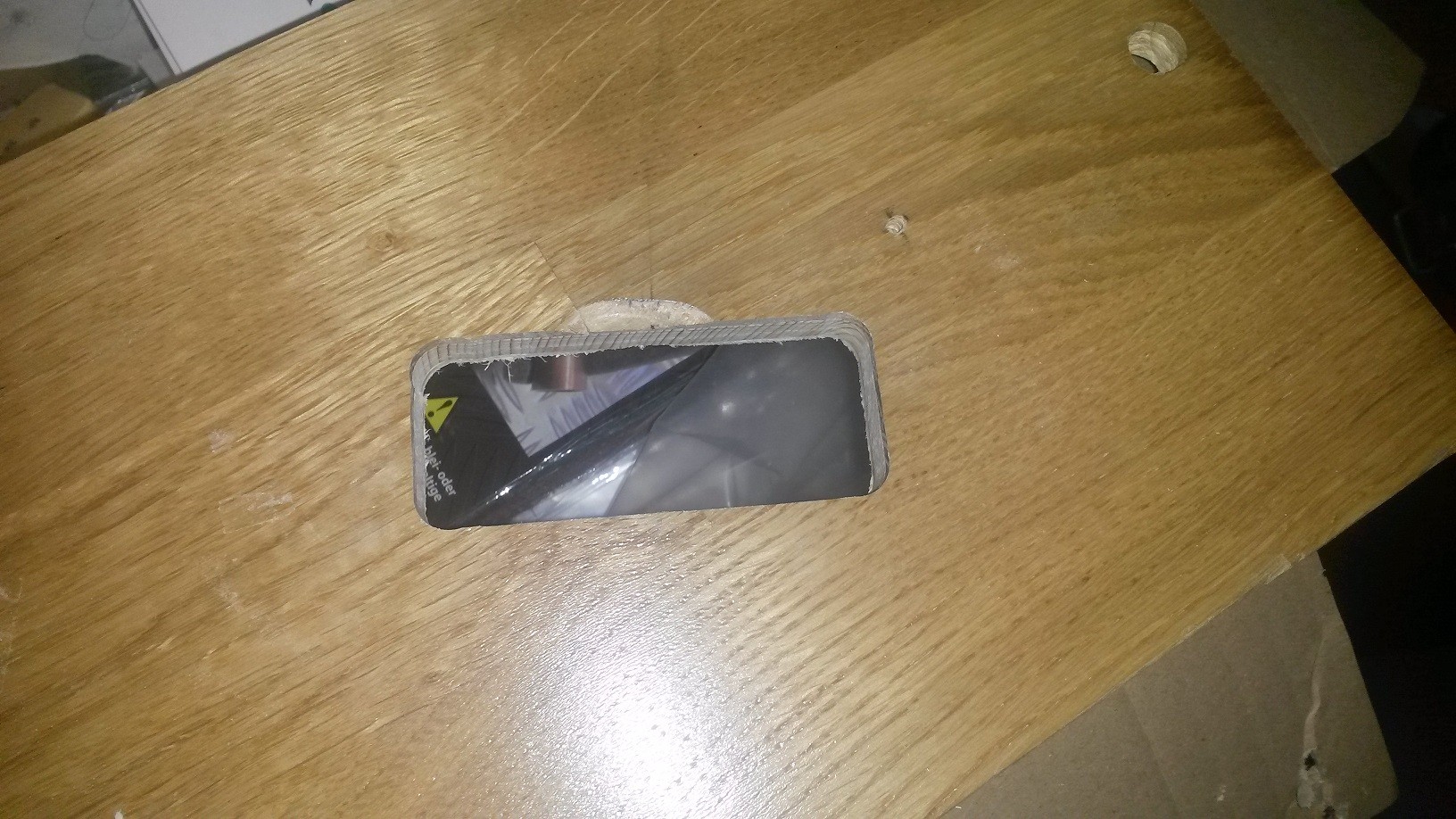

Hier noch ein Bild der fertigen Schablone und des Holzstückes.



Leider ist laut Sendungsverfolgung der Neck erst am 6.Sept. da, das Tremolo sollte nächste Woche kommen.
Da heißt es wohl abwarten und den Body machen!




Die nächsten Schritte:

• Korpus ausschneiden
• Korpus schleifen
• Fräsarbeiten
• Elektronik löten (ohne PUs)
• Warten auf die restlichen Teile



[Kellerpunk]

Tachchen

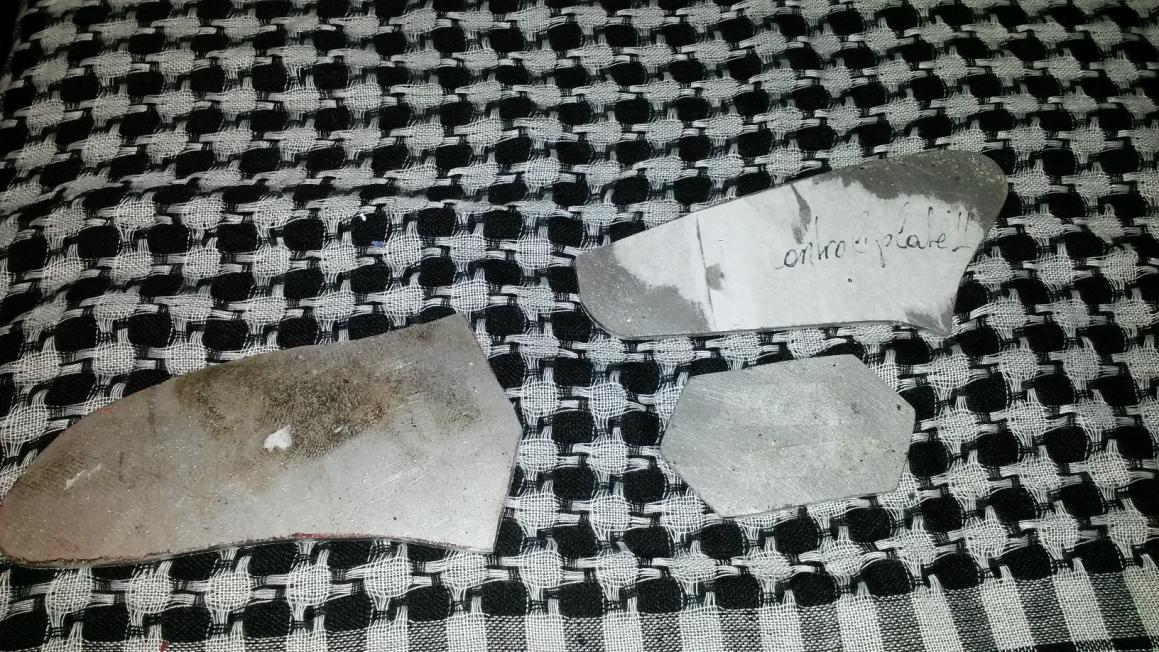

Gestern habe ich die Control-Plates abgeholt. Ein Arbeitskollege von meinem Vater, der gerne Autos und Motorräder tuned, hat mir diese nach Plan angefertigt.

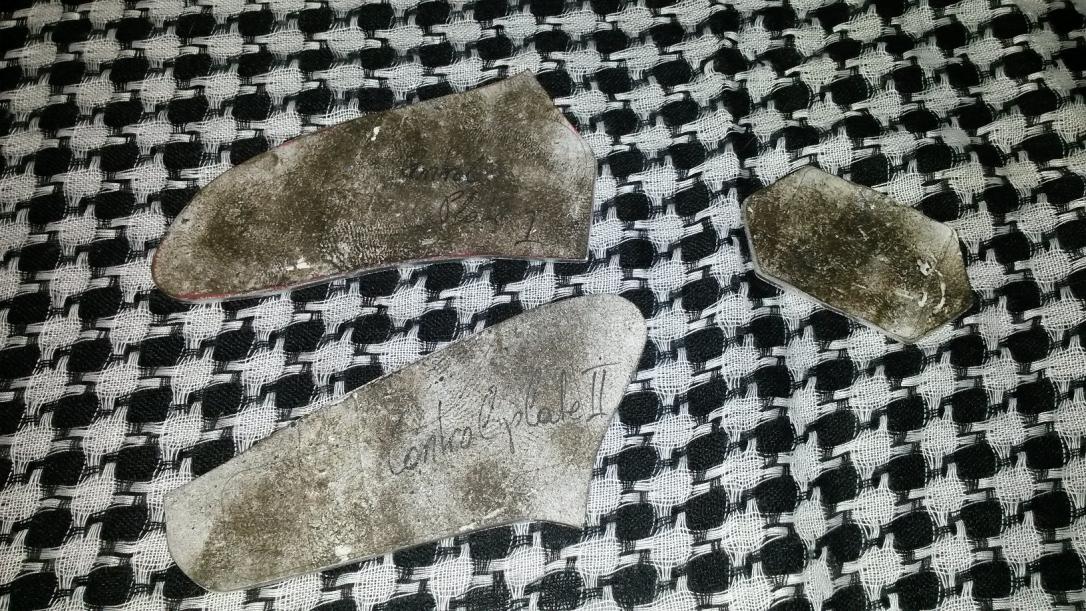

Das Ergebnis:


Die werden die Tage mal geschliffen.

Ich überlege, ob ich sie mit Chrome-Lack besprühen soll, oder den rustikaleren Weg gehen soll?



[govnor]

Ich überlege, ob ich sie mit Chrome-Lack besprühen soll, oder den rustikaleren Weg gehen soll?

Kommt auf das Gesamtkonzept an, finde ich: Wenn du den rustikalen Weg nimmst, solltest du auch den Lack etc. eher "rustikal" bzw. geaged machen, oder? Was hast du denn da vorgehabt?



[Paulstar]

Ich überlege, ob ich sie mit Chrome-Lack besprühen soll, oder den rustikaleren Weg gehen soll?

Kommt auch vielleicht ein bisschen auf das Gesammtbild drauf an. Rustkaleren weg hab ich gerade die Kurt Cobain Jaguar im Kopf.



[Kellerpunk]

Zur Farbe stehen momentan zur Auswahl:

Montana Gold MG6010 --> Linden Green

Montana Gold MG6060 --> Fern Green

Montana Gold MG3060 --> Royal Red

Montana Gold MG1400 --> Bone



Einer Seits, wollte ich immer schon eine Gitarre in Surf Green (Linden Green), aber die anderen Farben gefallen mir auch gut in der Kombination mit dem mintfarbenen Pickguard!



[Jagmaster]

Also ich find das Royal red ja sehr schick, stell ich mir gut vor mit nem Mintgreen =) Aus welchem Material wurden die Controlplates denn gefertigt? Ich persönlich hätte an meiner Jaguar statt der Chrombeschichtung lieber Nickel, weil das schöner altert. Chrom bleibt halt recht lange glänzend und sauber.



[Kellerpunk]

Das Royal Red ist momentan auch mein Favourit.

Die Basis von den Controlplates war ein Straßenschild (um genau zu sein " Halten und Parken verboten"), das ich mir mal von unserer Straßenmeisterei geholt habe.

Nickel ist eine sehr gute Idee, ich glaube, das könnte ich mir einreden lassen.



[Kellerpunk]

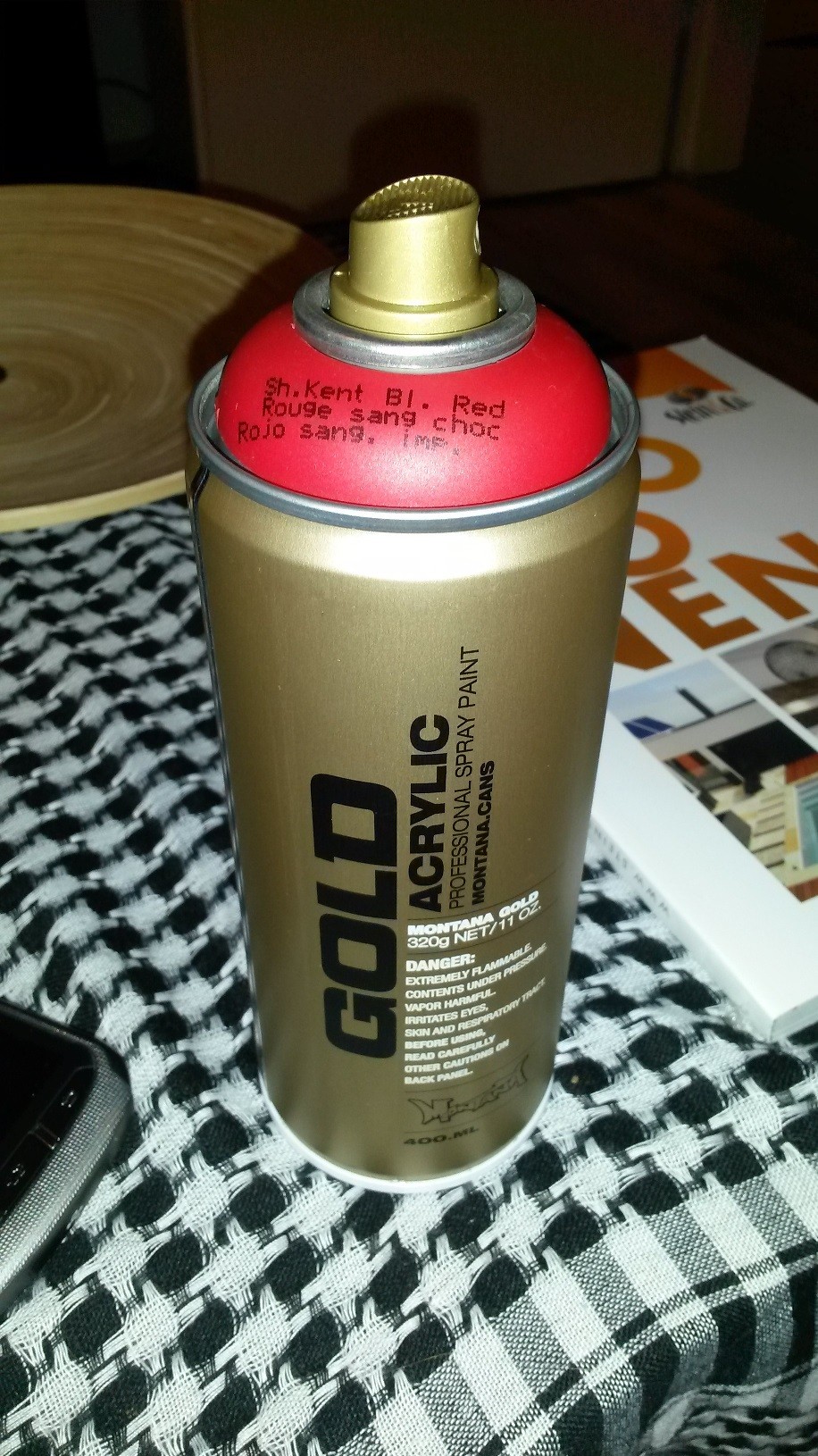

Ich habe mir am Samstag eine Dose von "Montana Gold - Shock Kent Blood Red" geholt.
Ist zwar nicht genau so dunkel wie das Royal Red, aber auch nicht so hell wie das Fiesta Red, dass ich bei meiner Tele D. Copy verwendet habe.
So ein Zwischending.



Im Vergleich:



[CrackerJack]

Sehr cool, bin gespannt Ich fände auch ne rustikalere Variante ansprechender, mMn schauen fast alle Fender Modelle rustikal besser aus!



[Kellerpunk]

Sehr cool, bin gespannt Ich fände auch ne rustikalere Variante ansprechender, mMn schauen fast alle Fender Modelle rustikal besser aus!

Da bin ich ganz deiner Meinung!

Nur mag ich das künstlich gealterte nicht so ganz, ich werde einfach wieder die alte Punk-Band ausgraben und ein paar Gigs machen! Dann sieht sie gleich aus wie aus den 70ern!

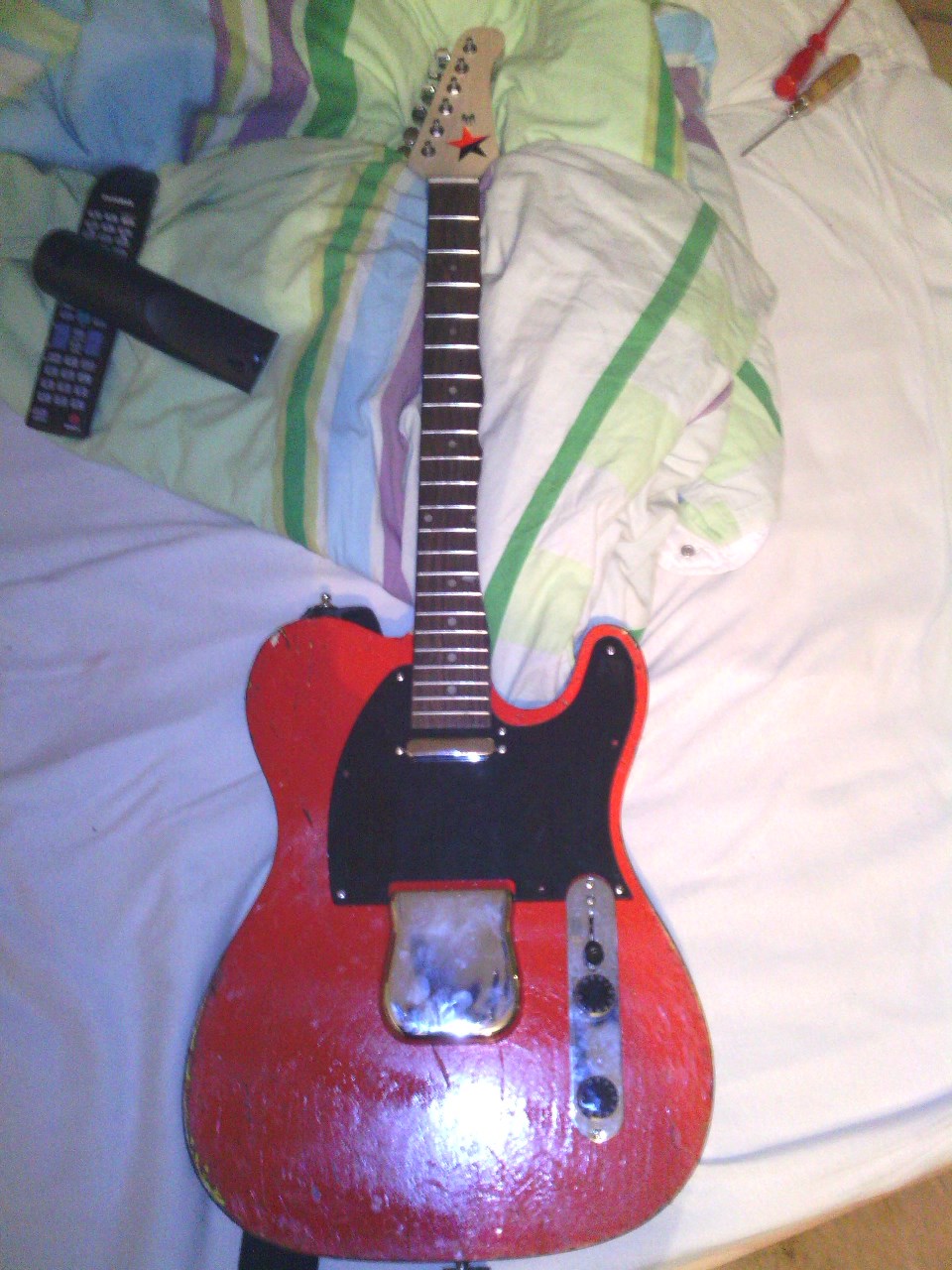

Dies zeigt meine ML-Tele nach ca. 2 Jahren!



[Kellerpunk]

Nach einer langen Nacht in der Werkstatt, darf ich euch heute meine neuesten Schritte präsentieren.

Den Korpus habe ich ausgesägt. Leider musste ich wieder zur Stichsäge greifen, trotz vorhandener Bandsäge! Da in der Bandsäge immer wieder das Blatt runter ging und ich das Problem ,auch nach langem Einstellen nicht in den Griff bekommen habe.
Naja, seht selbst:

Der Anfang & nach dem Aussägen:

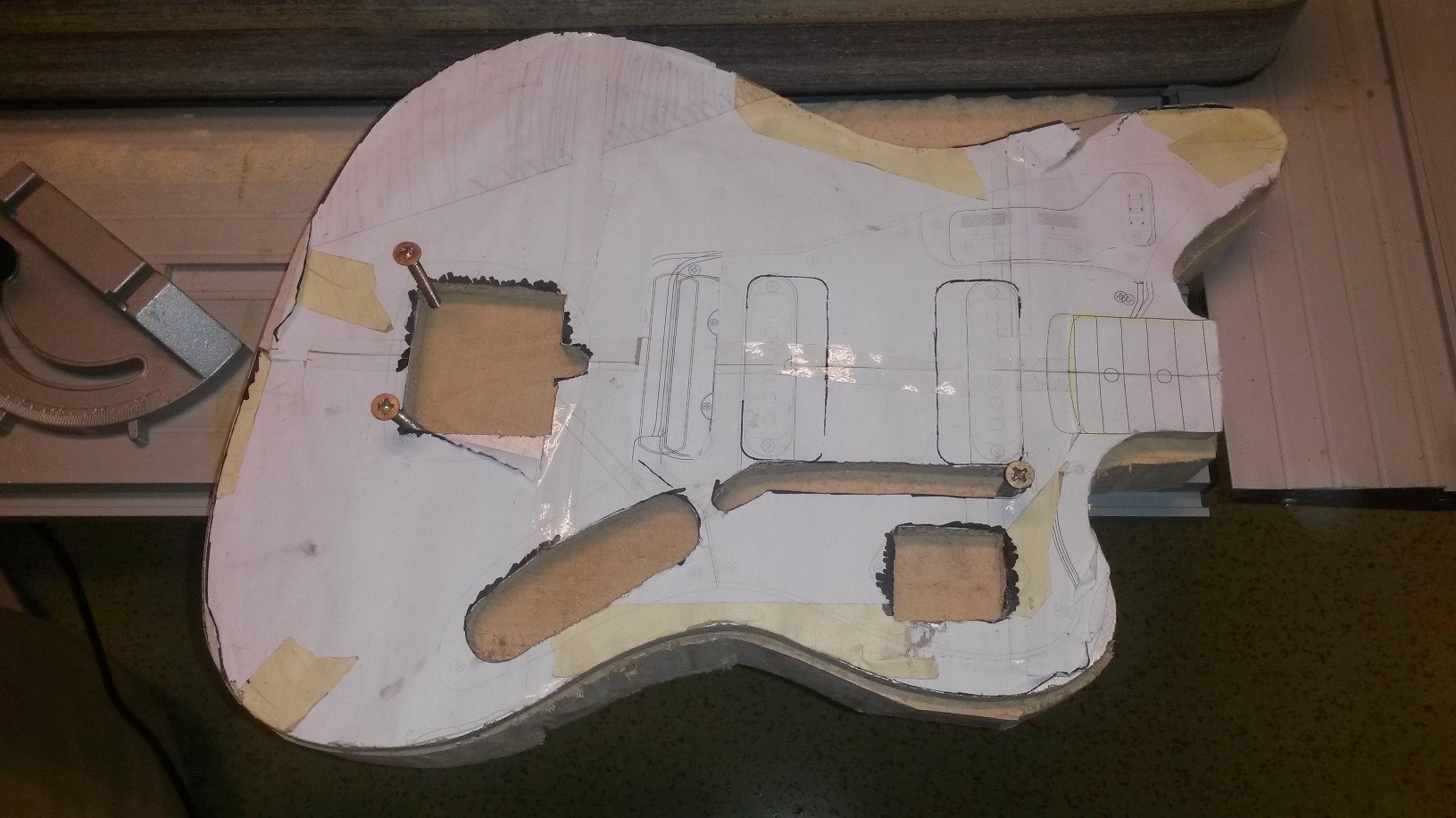

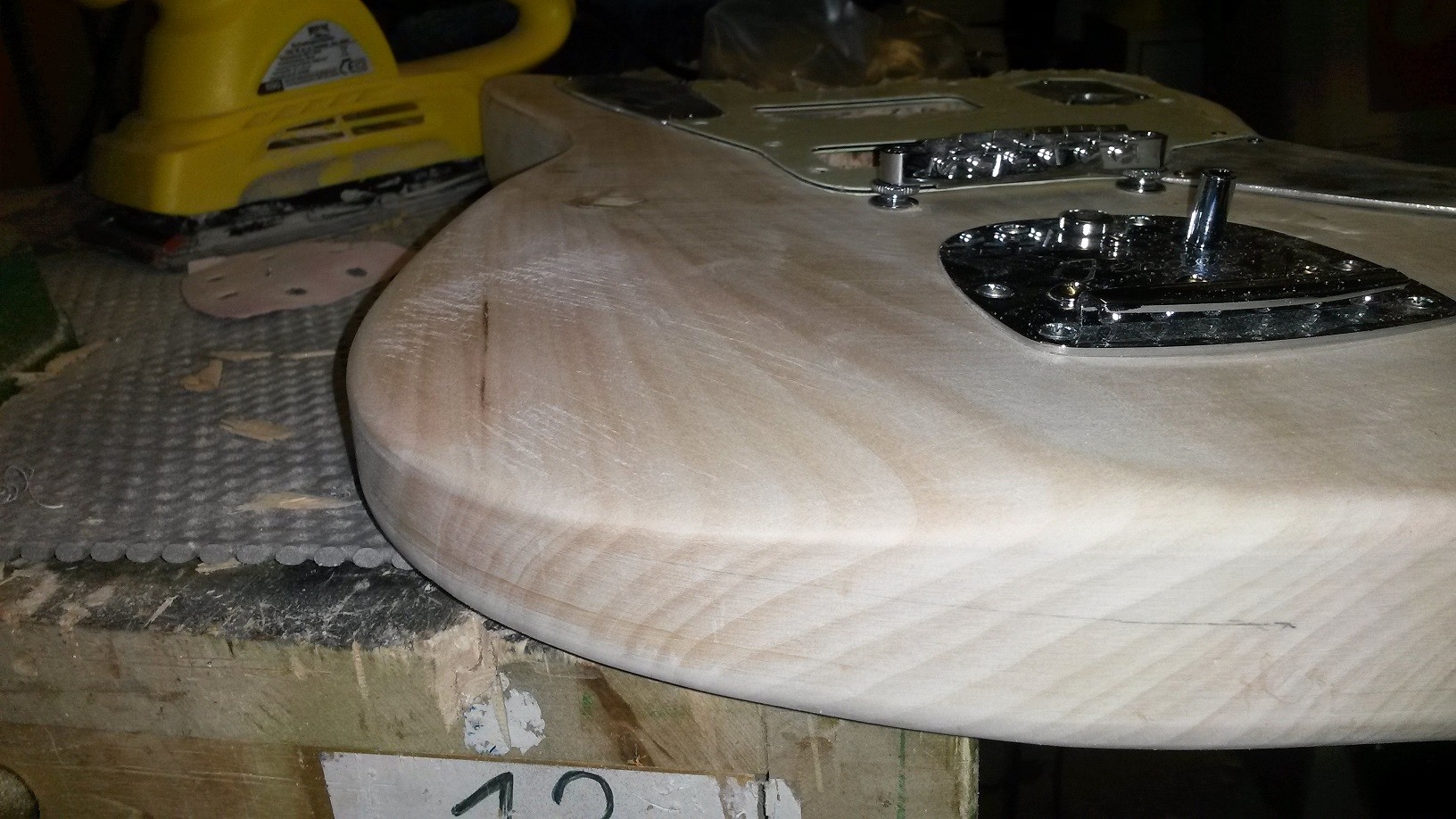

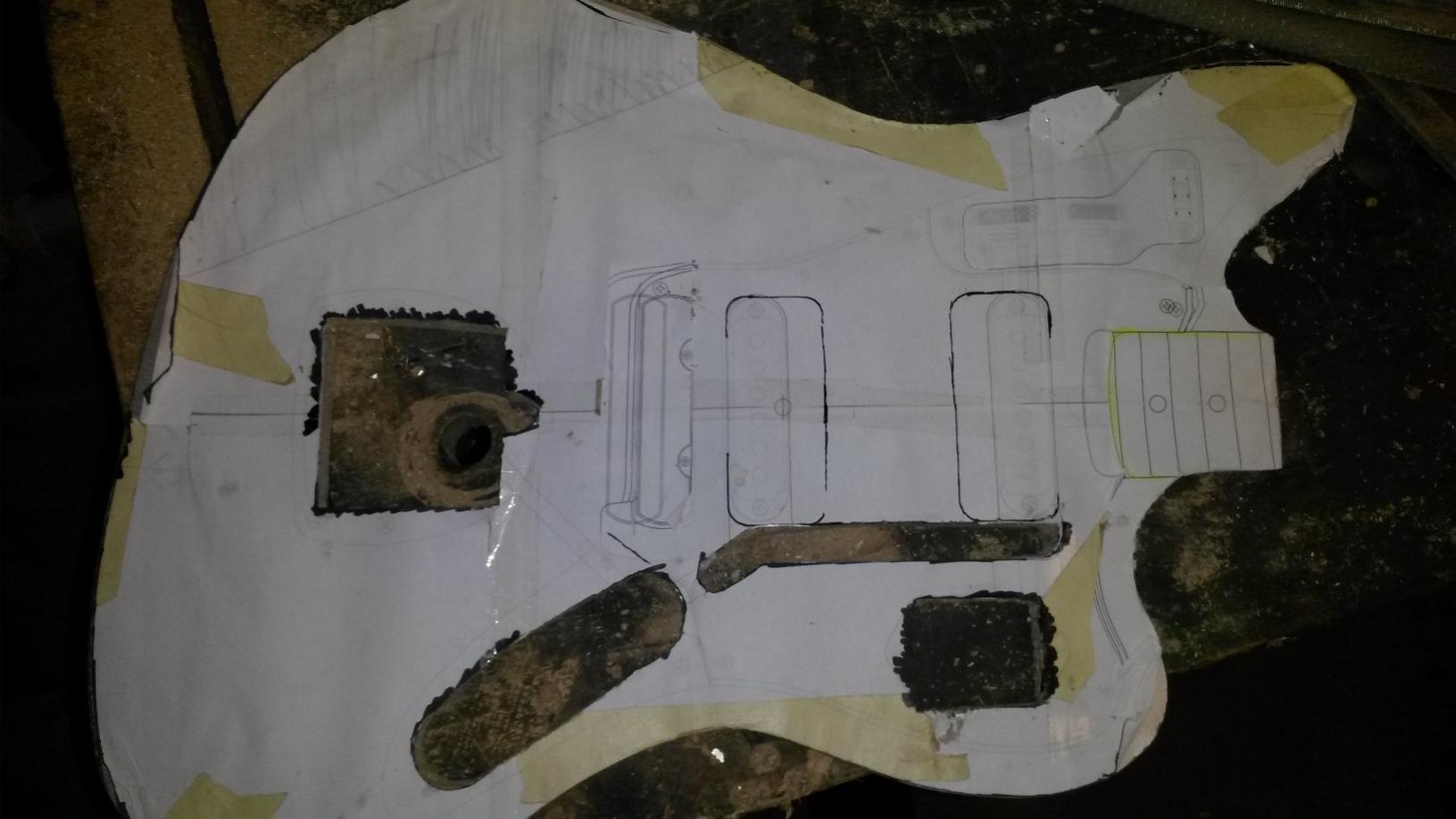

Nach dem Schleifen & Fräsen:

Zwar nicht die schönsten Ausfräsungen, aber für mein zweites Mal nicht schlecht.

Eine Schablone für die Halstasche habe ich auch noch angefertigt.




Die nächsten Schritte:

• Halstasche Fräsen
• Bridge ausmessen und montieren
• Pickups platzieren und fräsen
• Elektronik verkabeln und löten
• Pickguard montieren
• Lackieren

Zum Abschluss noch ein "schönes" Bild von meinem Finger, der Bekanntschaft mit dem Bandschleifer gemacht hat!


Cheerio!



[Kellerpunk]

Morgen!

Gestern Abend habe ich noch die Halstasche gefräst und den Hals eingepasst.
Der Hals sitzt, hat aber ein bisschen Spiel und Saiten verlaufen schön den Hals entlang.

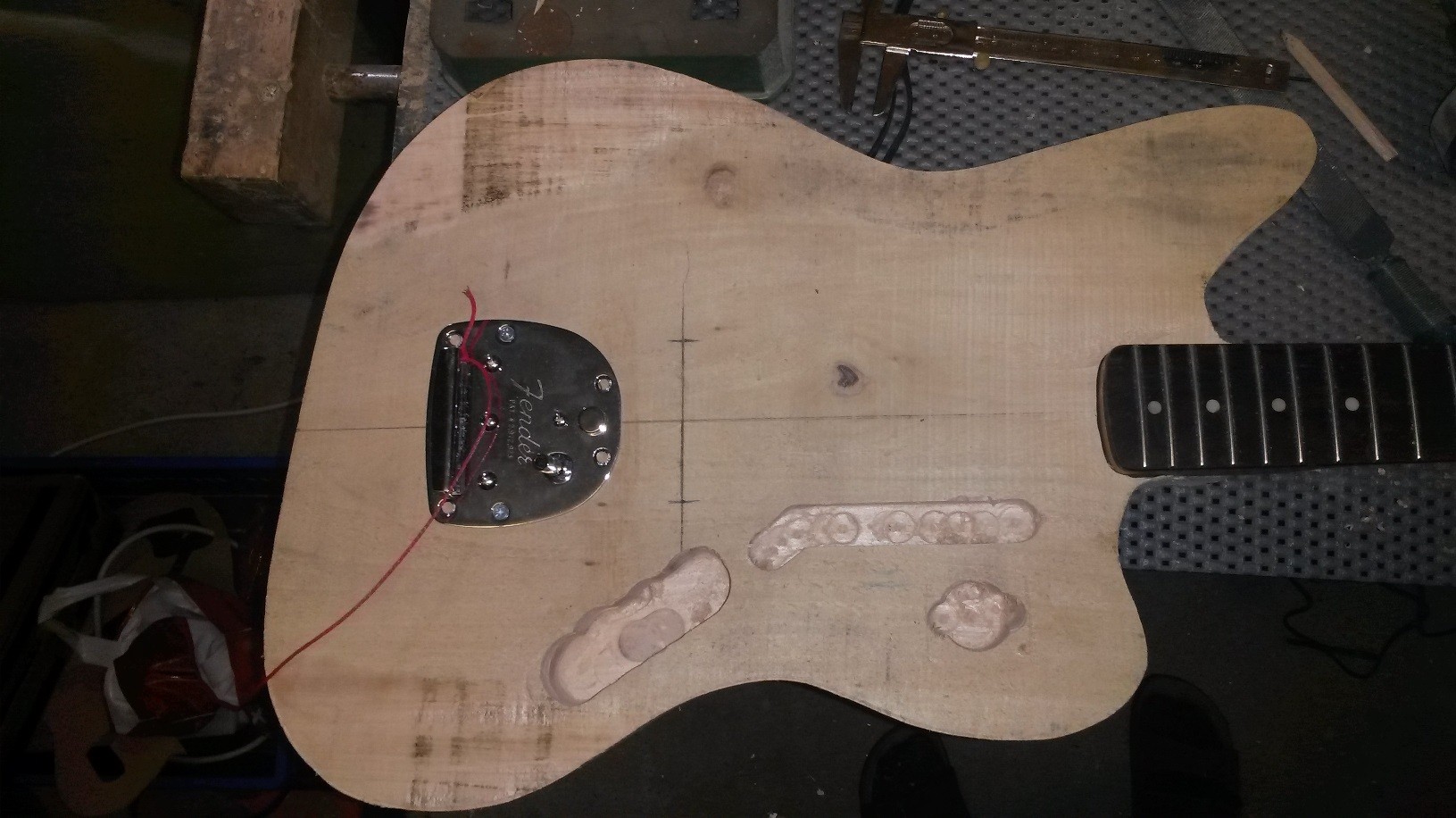

Da der Hals nun montiert ist, habe ich gleich auch noch die Bridge ausgemessen.



Die nächsten Schritte:

• Bridge montieren
• Pickups platzieren und fräsen
• Elektronik verkabeln und löten
• Pickguard montieren
• Lackieren

Schön langsam geht das Ding dem Ende zu!



[Jagmaster]

sieht doch sehr schick aus wieso hastn du die pickup-fräsungen nicht auch gleich mitgemacht?



[Kellerpunk]

sieht doch sehr schick aus wieso hastn du die pickup-fräsungen nicht auch gleich mitgemacht?

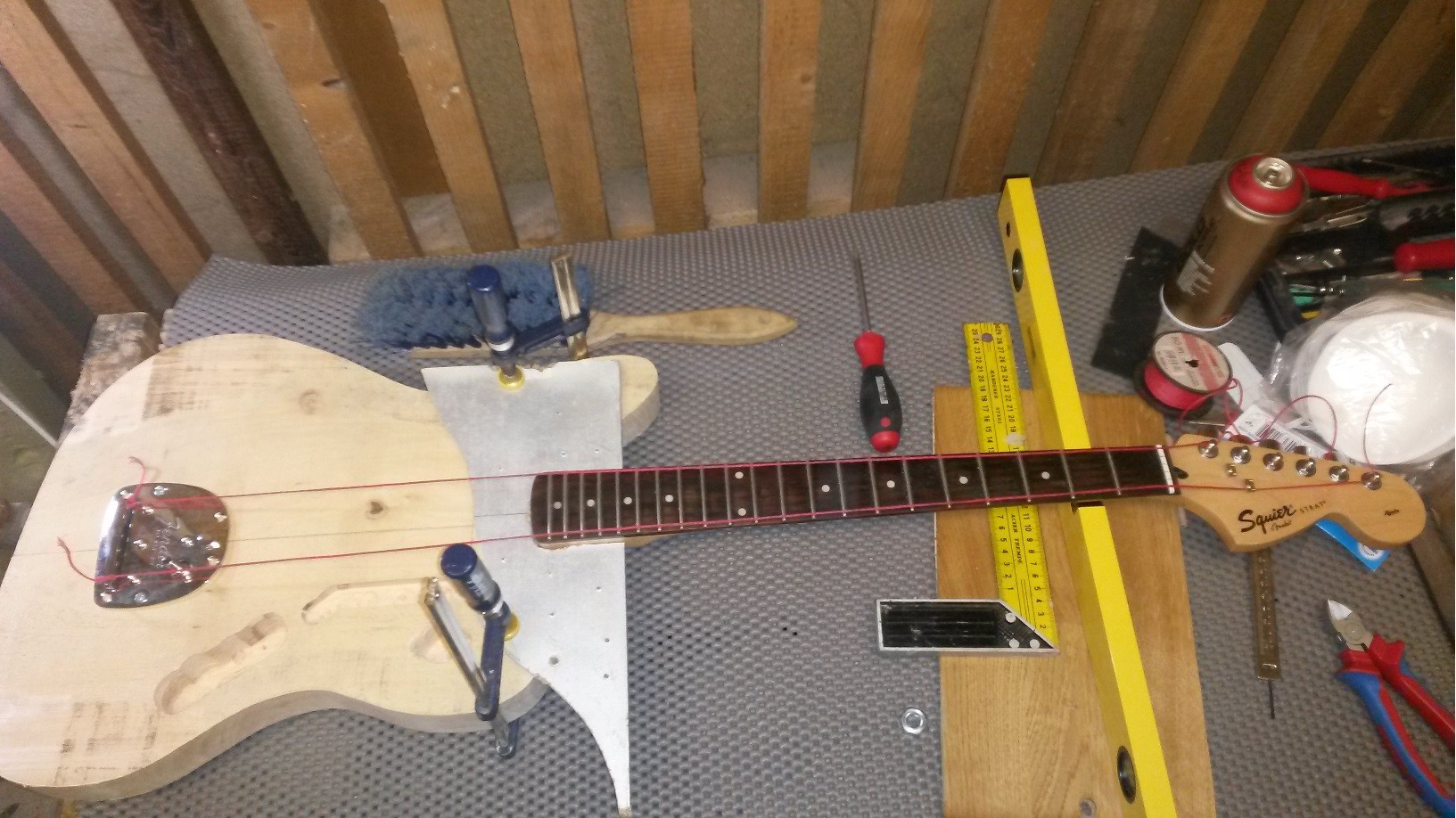

Ich wollte zuerst die Bridge montieren, bevor ich die Pickups fräse. Da ich bei meinem ersten Projekt das Problem habe, dass der Neck HB etwas versetzt ist und die Saiten somit am Pole-piece vorbeilaufen.
Wenn die Bridge sitzt, zieh ich Saiten auf und bestimme/markiere dann die Position der Pickups. Somit erziele ich das Perfekte Ergebnis!



[Jagmaster]

macht sinn



[Kellerpunk]

Es hat sich dieses Wochenende einiges an der Gitarre getan.

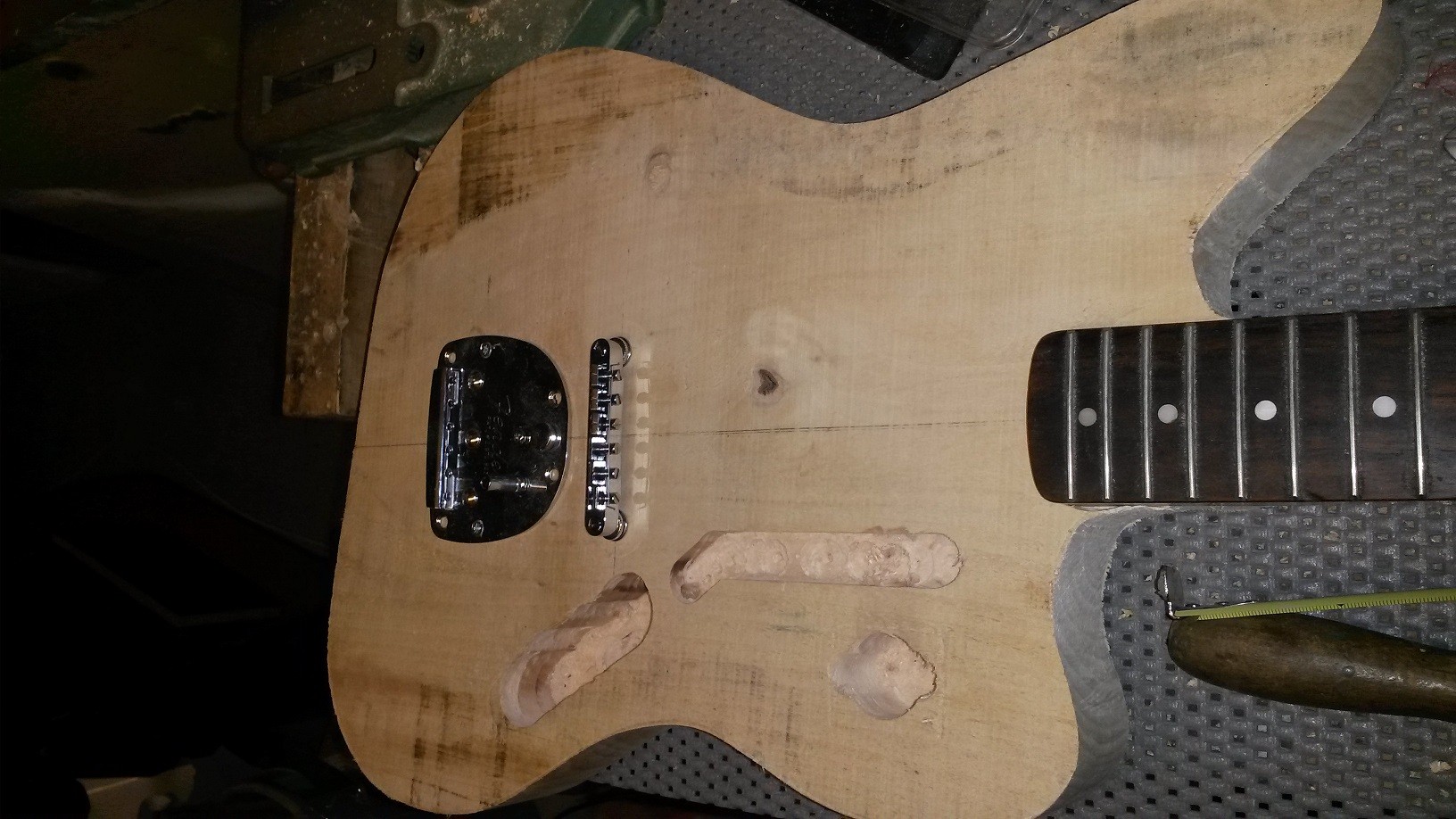

Als erstes habe ich die Bridge montiert und dann gleich die P90 angezeichnet.

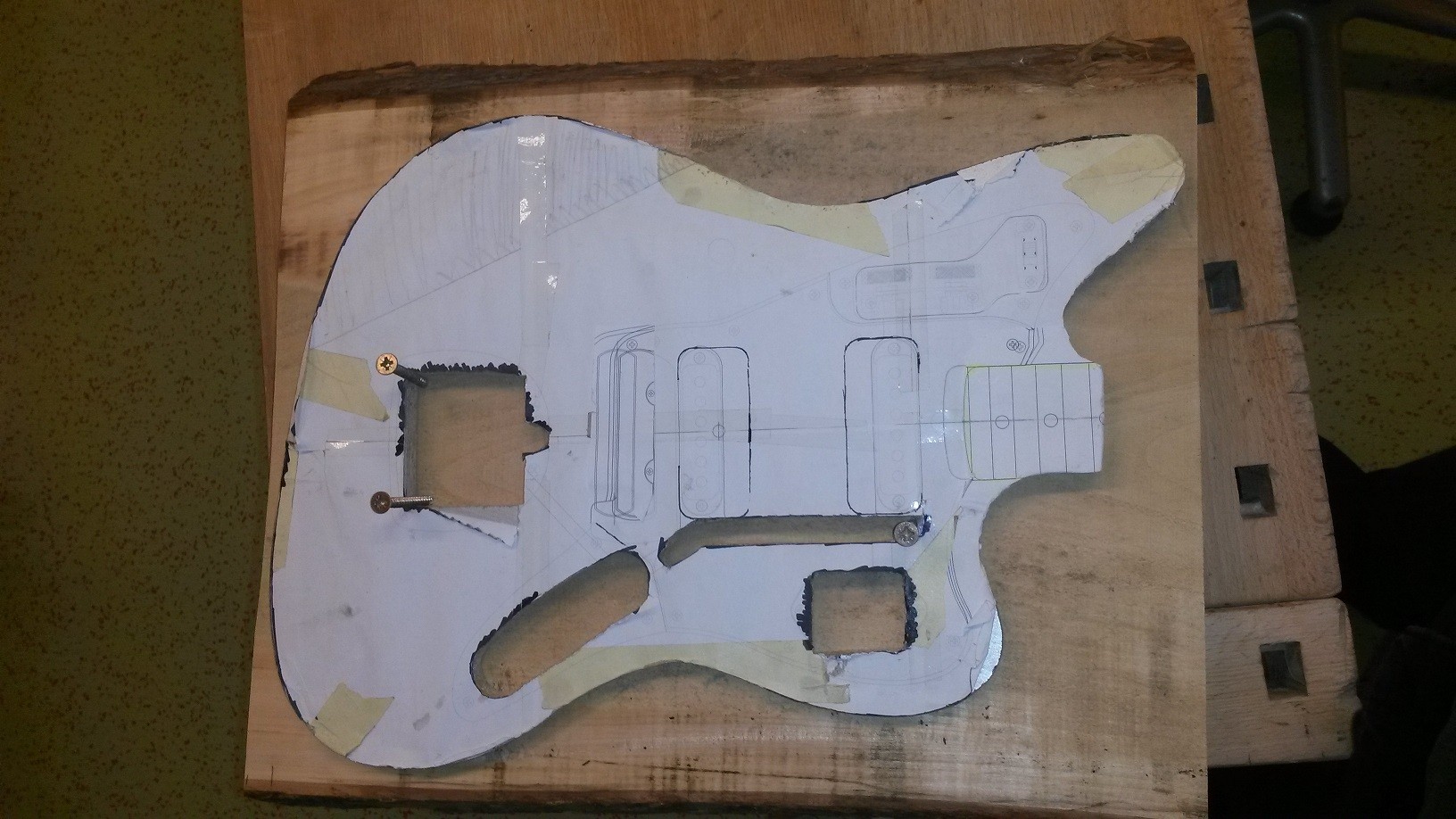

Danach schnell mal eine Schablone für die P90 gefertigt.

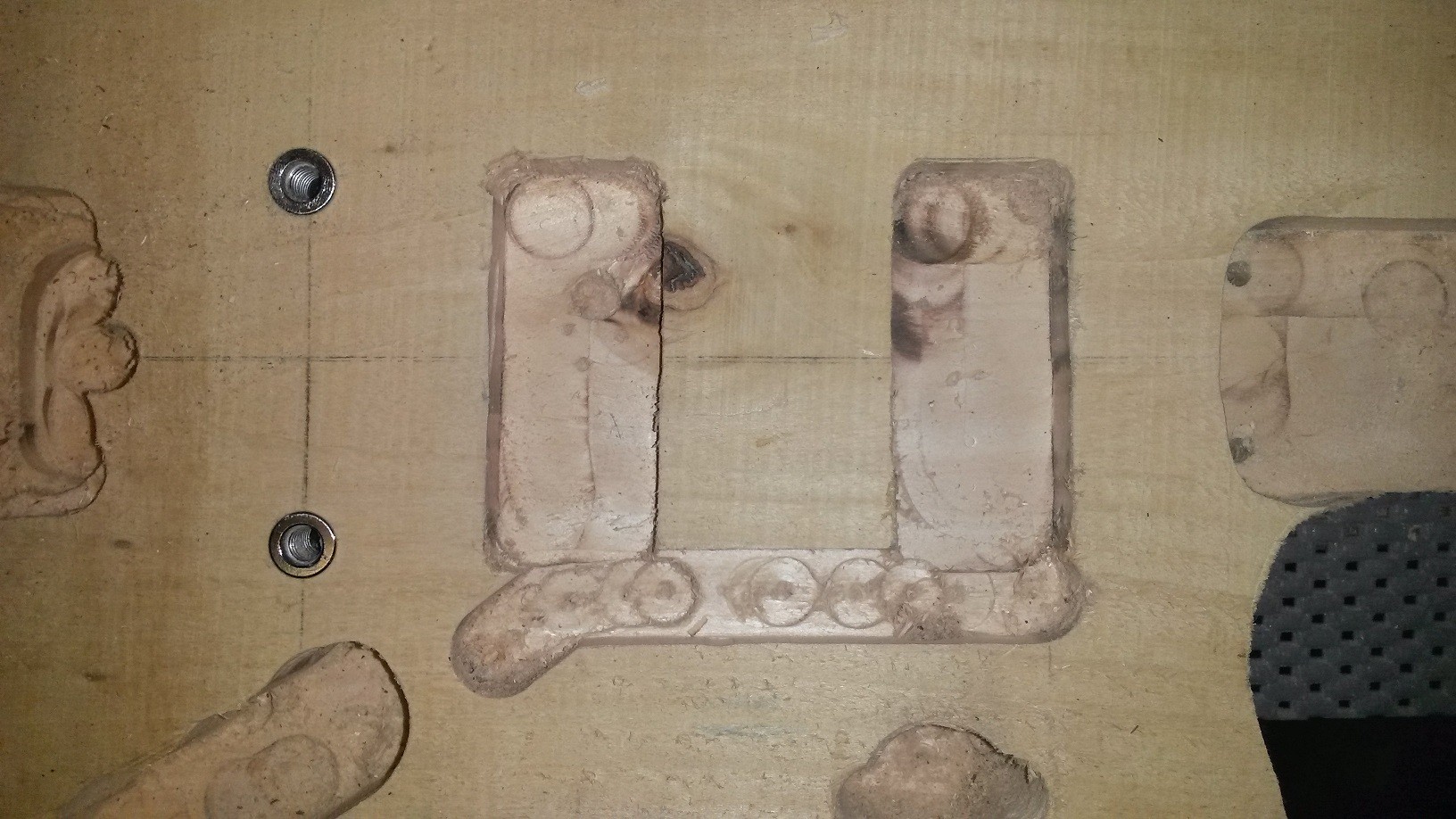

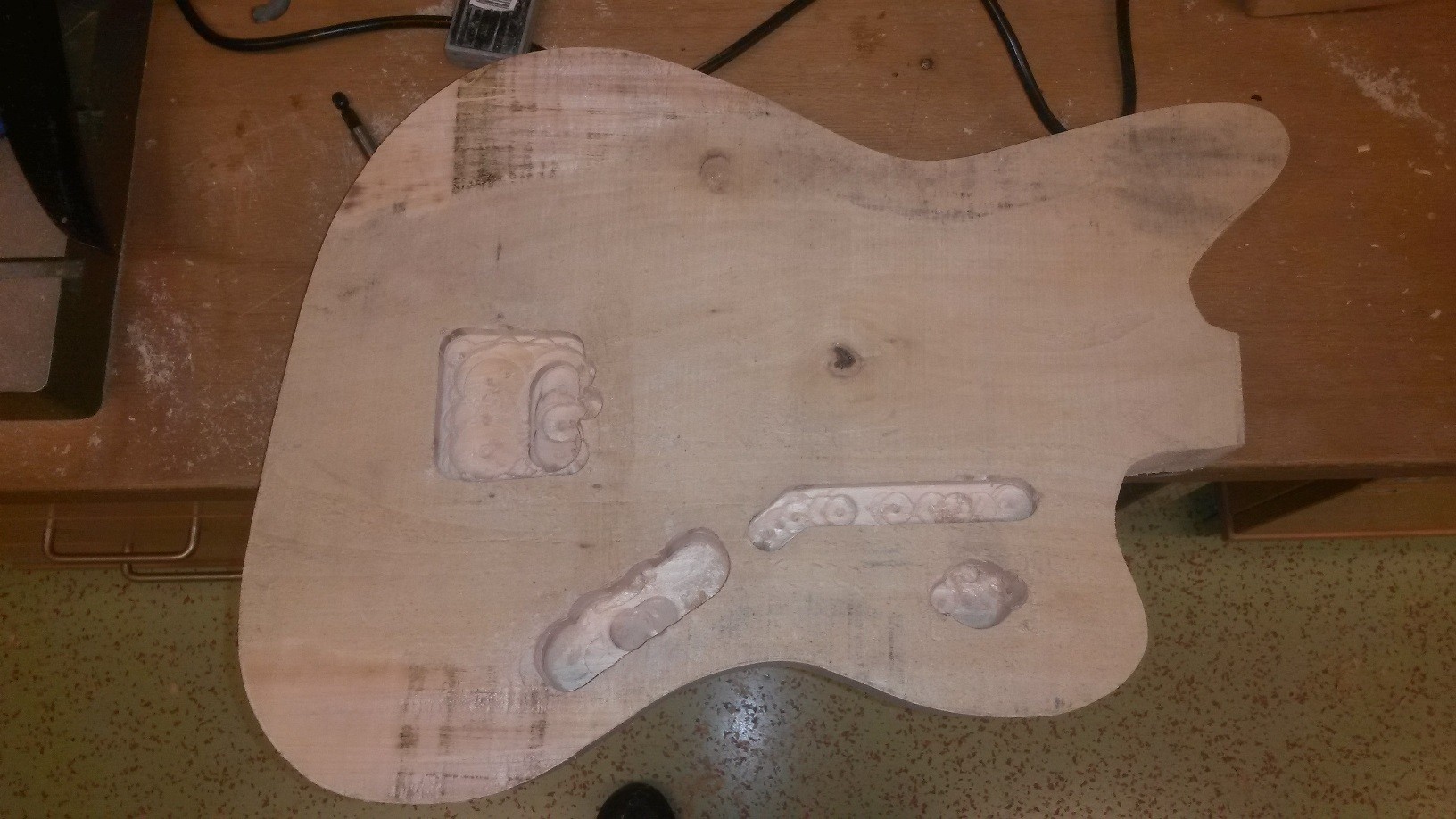

Und dann wurde wieder gefräst.

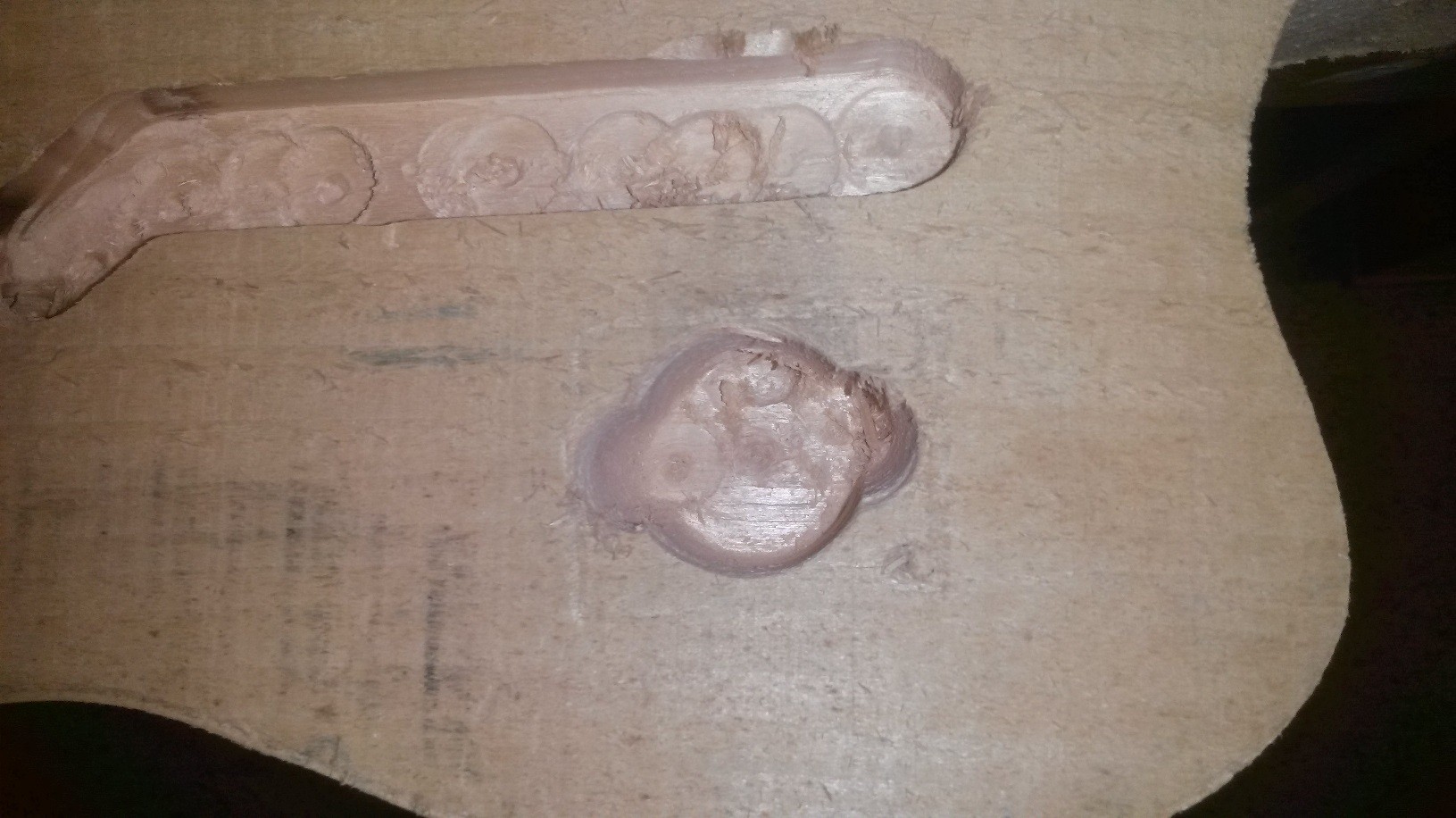

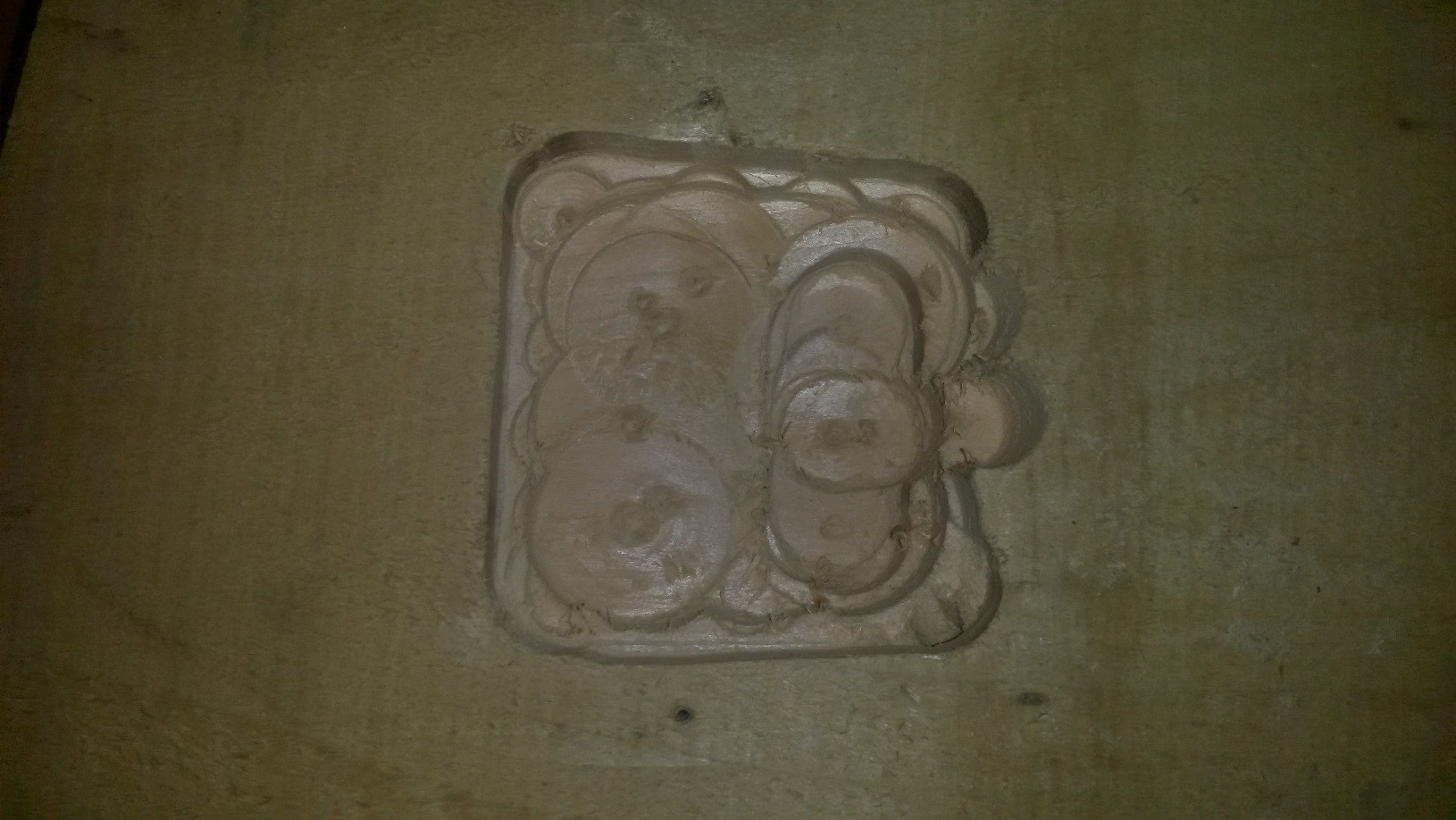

--> Leider sind die Ausfräsungen nicht 100% genau geworden, aber das kaschiert das Pickguard noch!

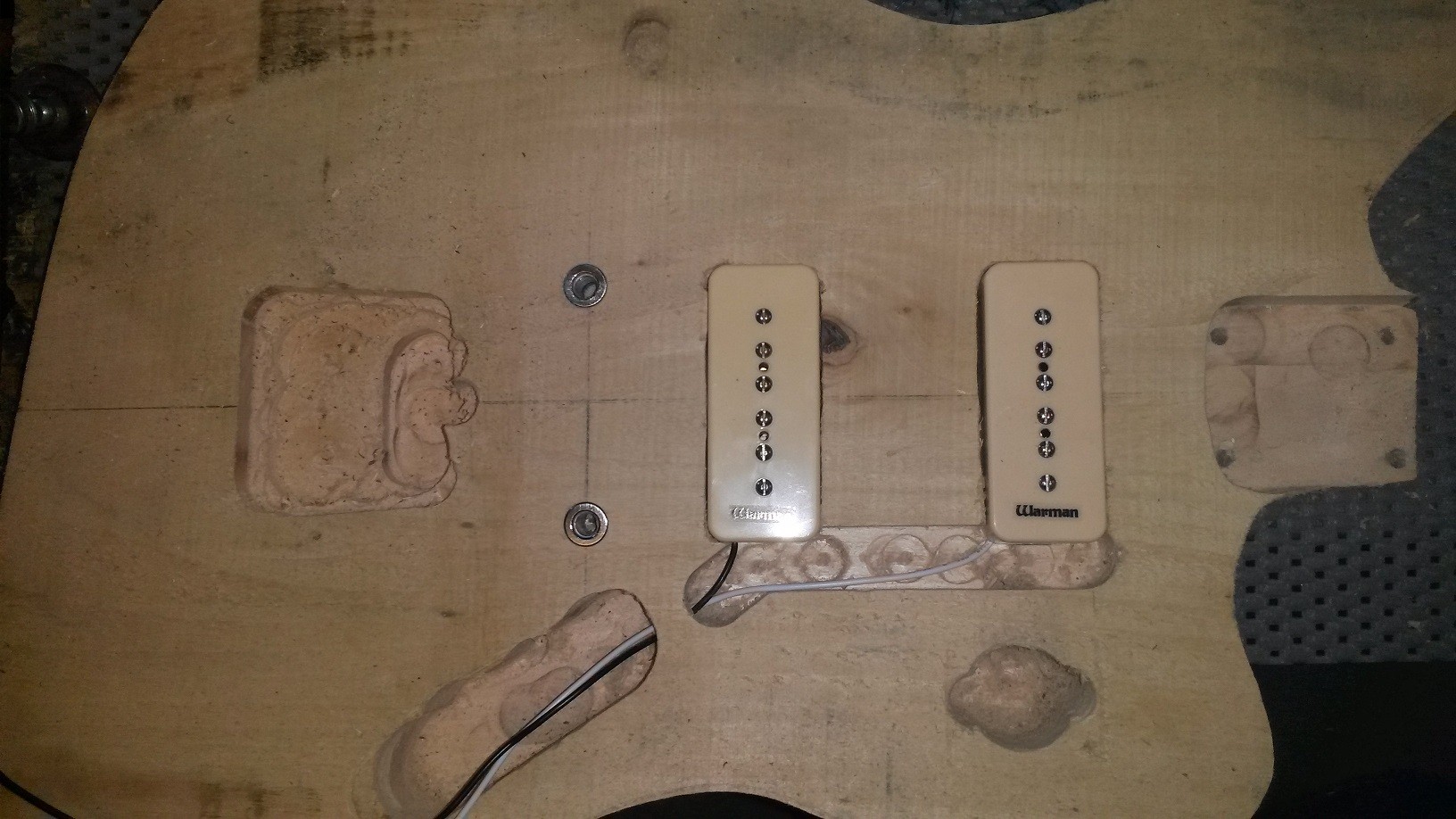

Dennoch passen die P90 gut hinein.


Als nächstes habe ich das Pickguard montiert und angepasst.



Dann wurde es für mich wieder mal nicht so einfach.
Mithilfe des lieben Kochbuch hatte ich mir ein Cutaway in den Kopf gesetzt.
Das Ergebnis kann mMn sich sehen lassen.

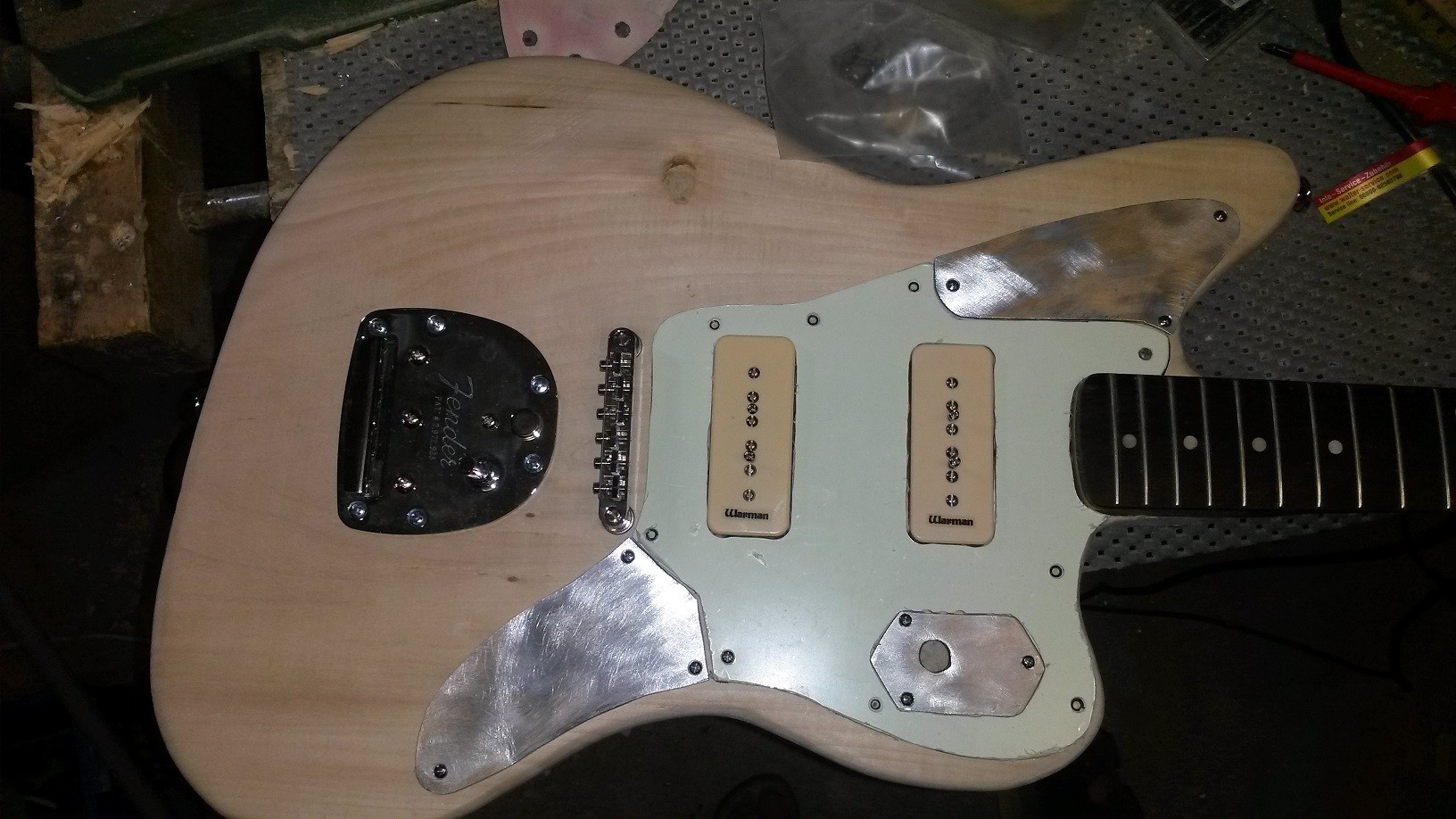

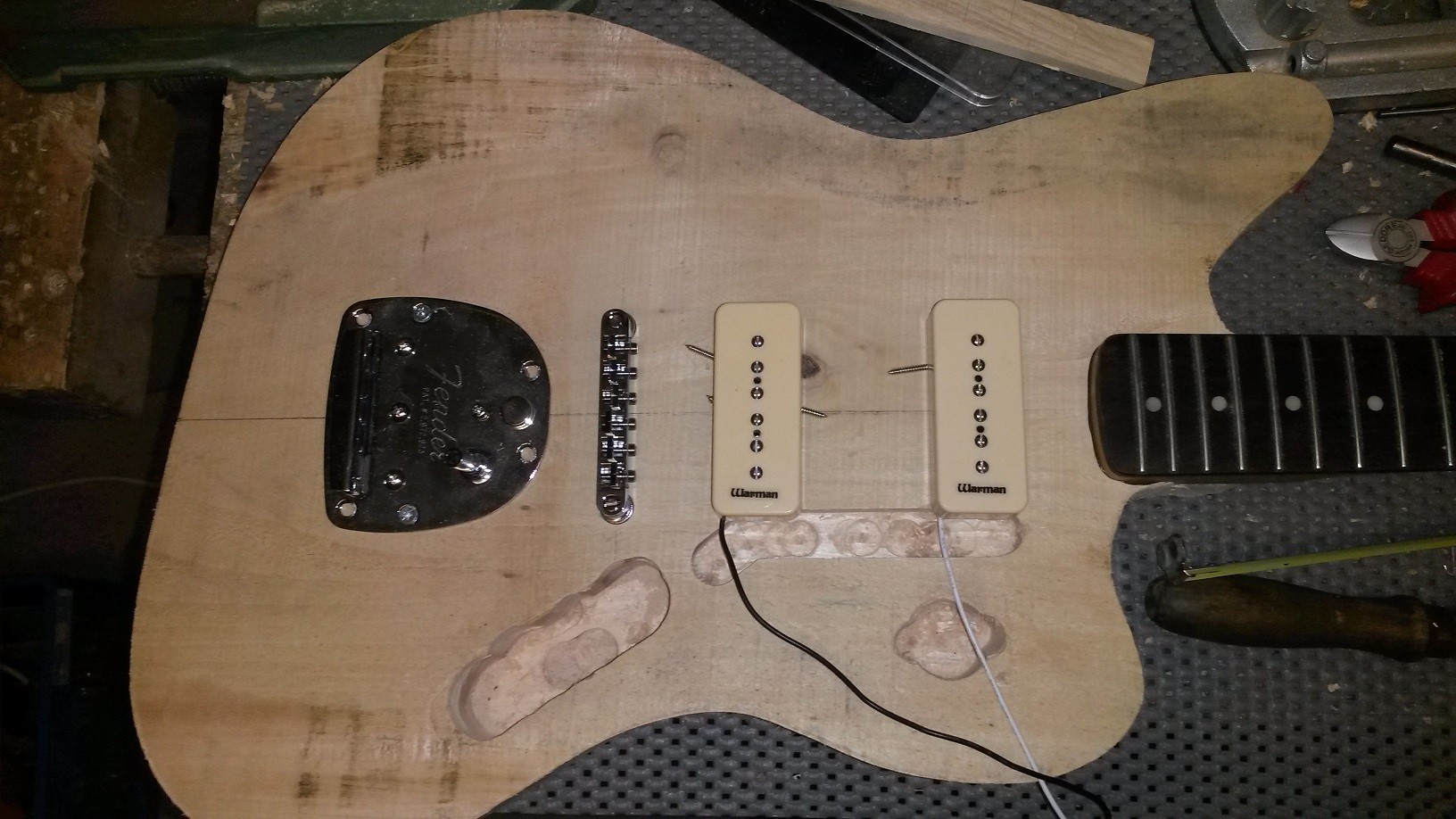

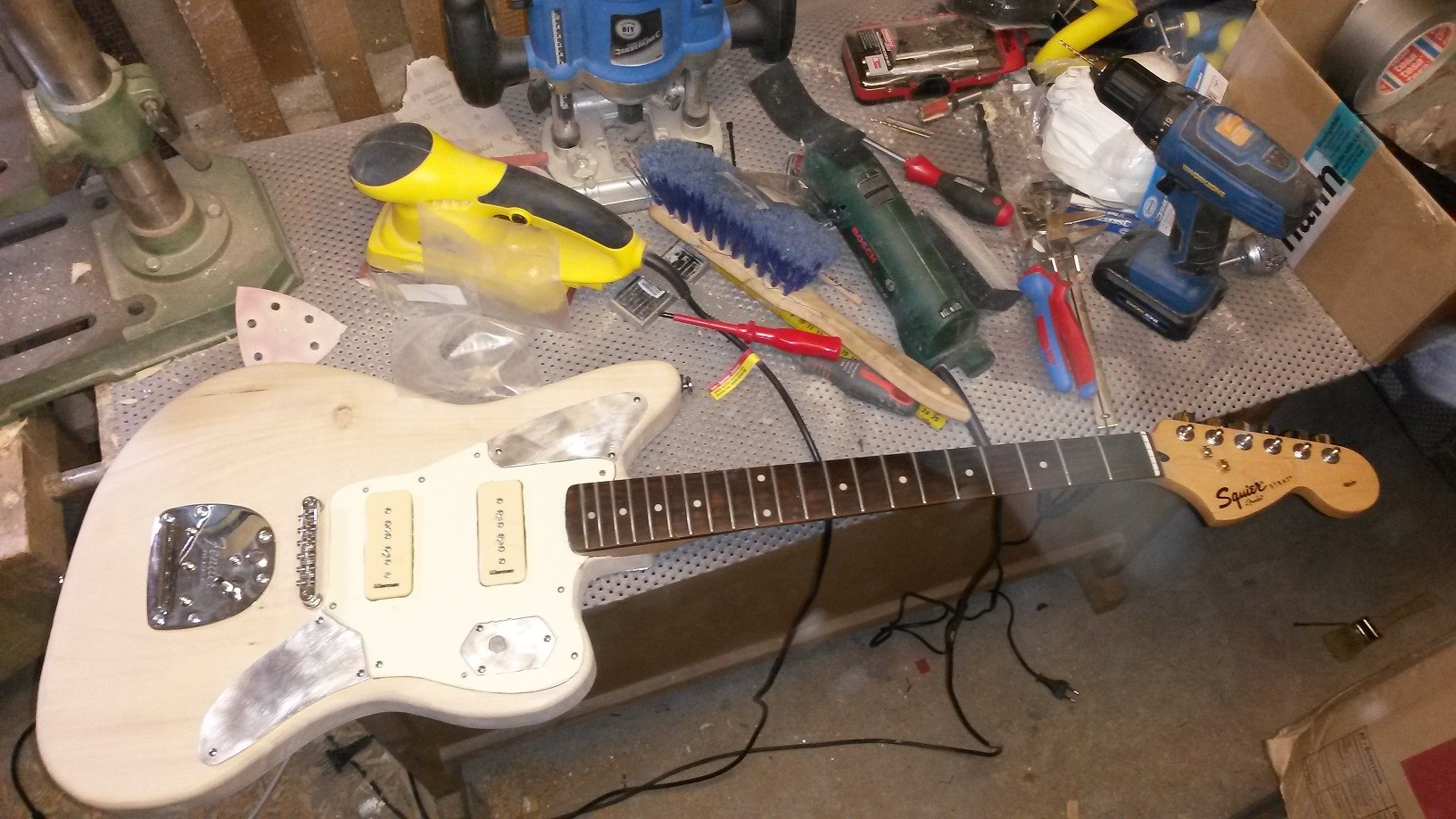

Hier mal Bilder der komplett montierten Gitarre!




Ab zum Lackieren!

Vorab mal der Unterschied zwischen dem Sh. Kent Blood Red, dem Ketchup Red und dem Fiesta Red.
--> Das Sh. Kent Blood Red habe ich gleich nach dem Öffnen (Ohne Schütteln) verwendet. Daher die Transparenz!

Vor dem Lackieren hatte ich die Gitarre mal gewässert und danach die abstehenden Holzspäne abgeschliffen.
Danach kam die erste Schicht Lack drauf. OHNE Grundierung, oder Porenfüller, da ich es mag wenn man die Beschaffenheit des Holzes durch sieht!

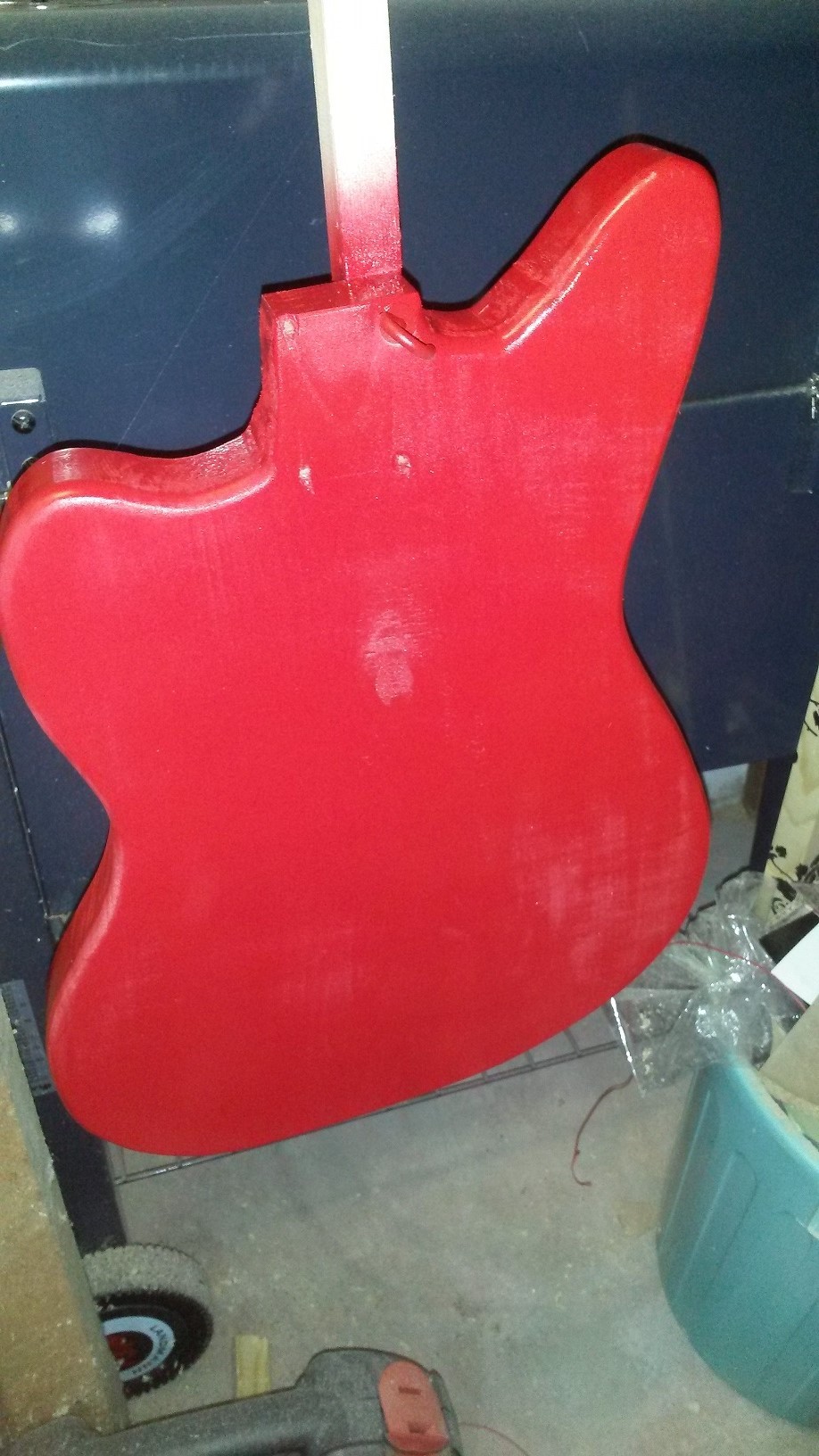

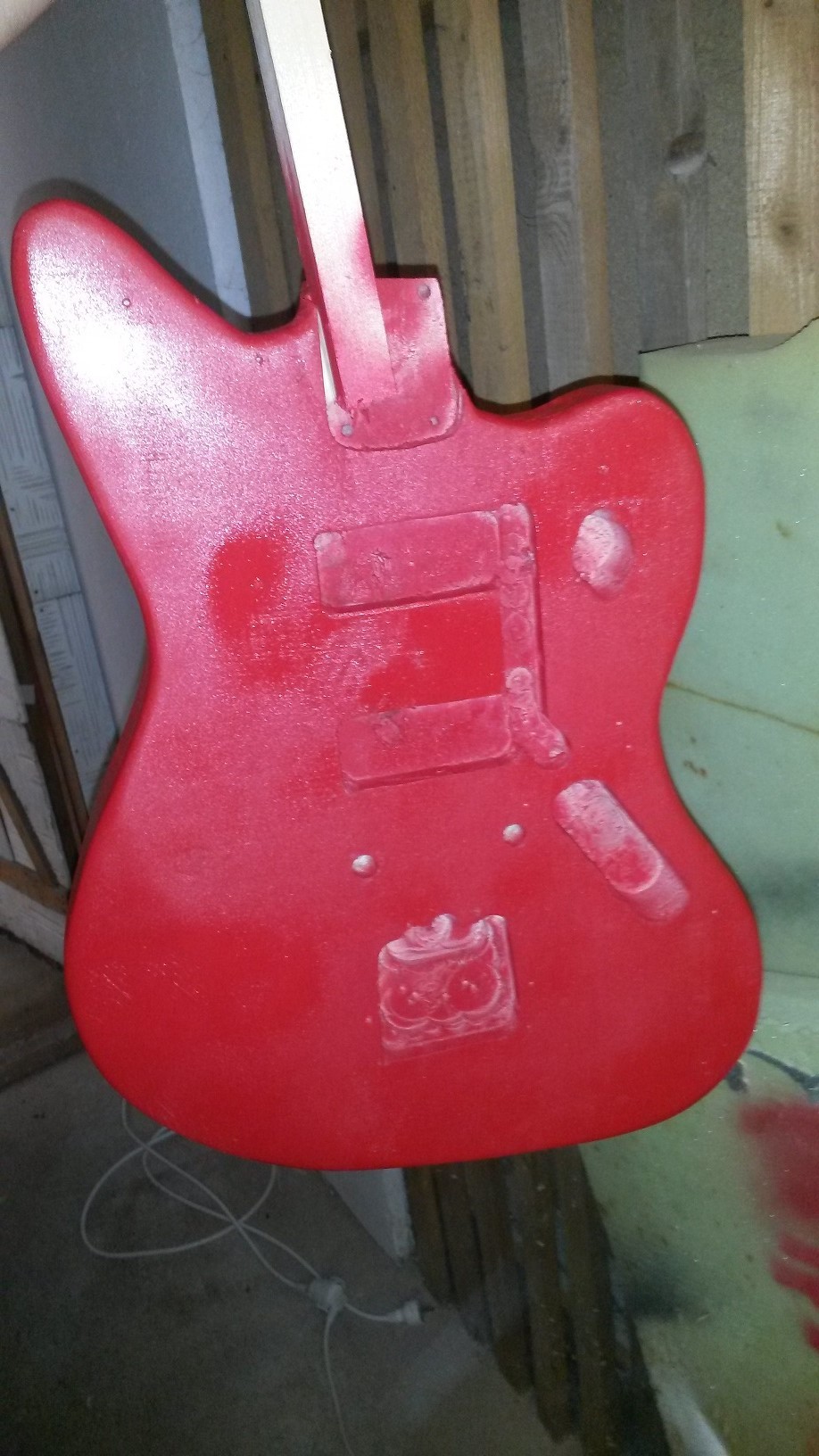

Und noch ein Bild nach den aktuellen 4 Schichten Lack.

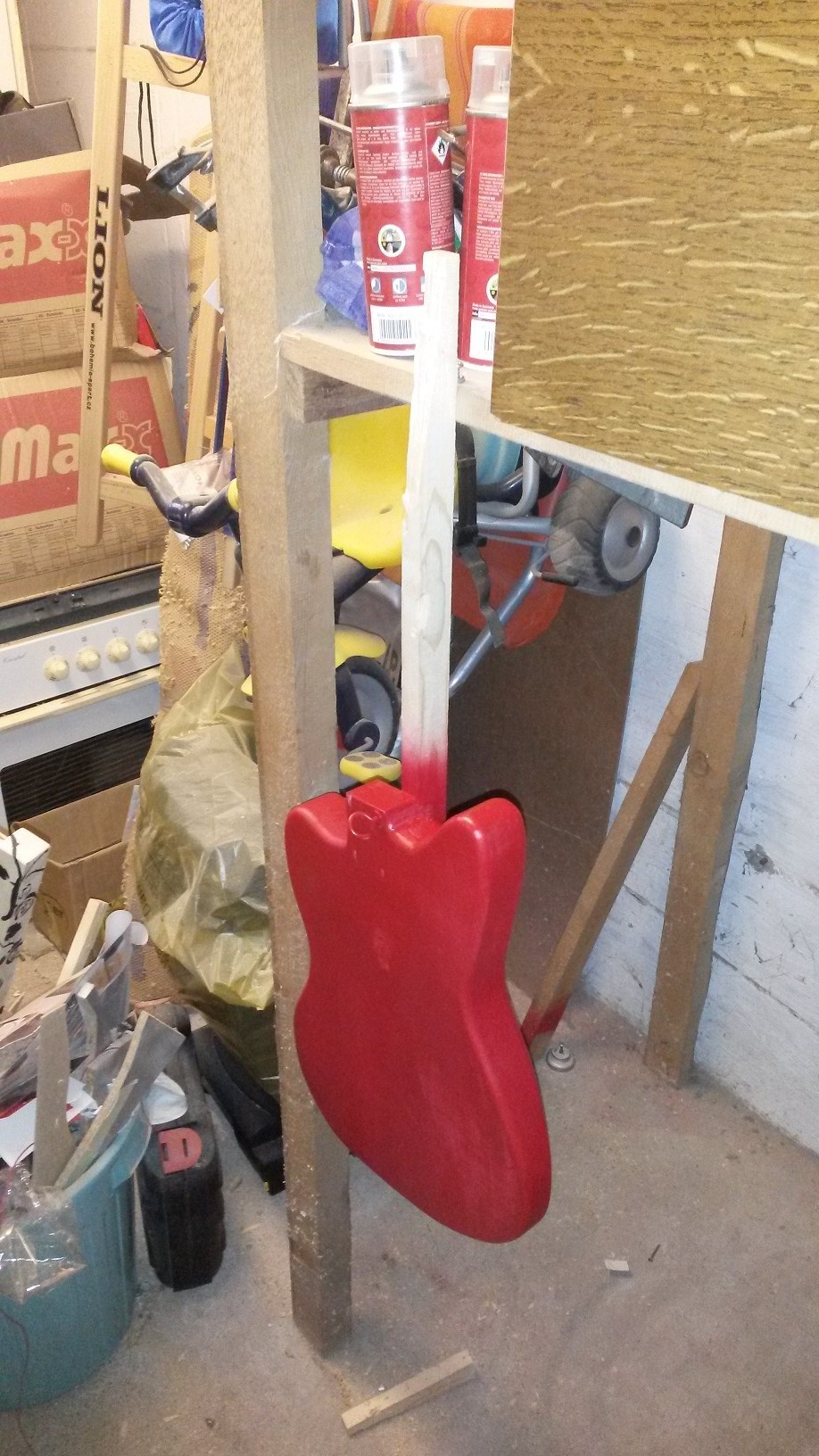

Zum trocknen wurde eine sehr komplizierte und lange überdachte Befestigung gefertigt!

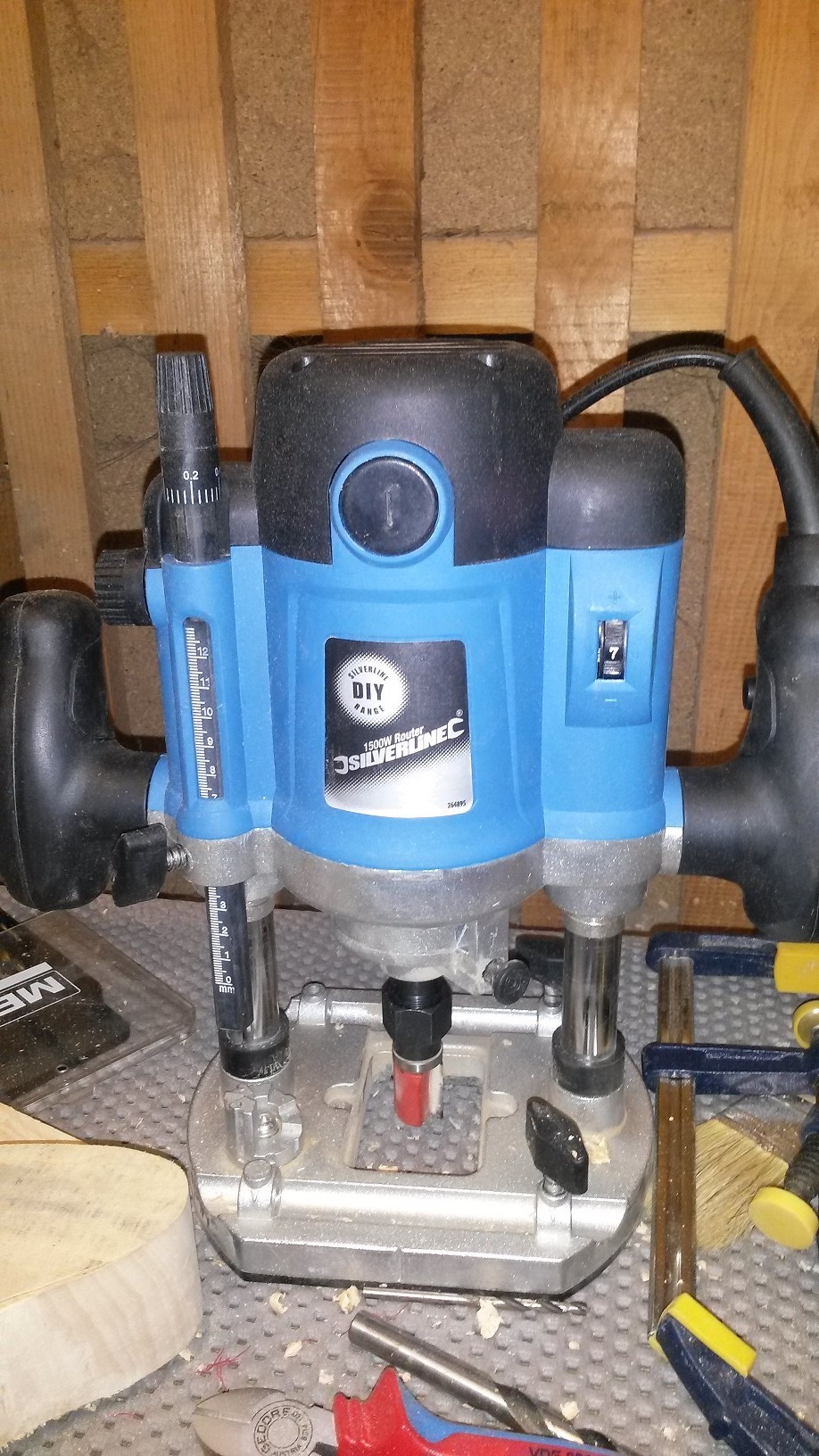

Und hier noch meine neue Errungenschaft mit 1/2" Aufnahme:
--> Der Link dafür hier!



Die nächsten Schritte:

• Klarlack auftragen
• Elektronik verkabeln und löten
• Endmontage

Cheerio!



[CrackerJack]

Also bis aufs pickguard find ichs extrem geil, aber das ist so ungenau gesägt/gefräst.... Magst dus nicht noch mal versuchen oder sogar fertig kaufen? Wäre wirklich schade die schöne gitarre damit zu...bestücken

PS: nette Fräse
