Eigenbau Box - welche Impedanz?

[Real-JJCale]

Sorry, aber Fehlanpassungen sind schlicht !

Meine uralten Amps laufen auch heute noch top zuverlässig, weil ich so einen Mist nie gemacht habe.

Aber jeder wie er will...

RJJC



[Willi.F.]

m, wie gesagt Gleichstomwiderstand!
also nur ungefähr und meist wesentlich weniger!

Kommt halt darauf was man wie wo misst, ob es viel oder geringfügig weniger ist..
Als Einordnung in welchem Bereich der üblichen 4/8/16 Ω das entsprechende Exemplar bzw die Gesamtverschaltung liegt, genügt es allemal.
Der Wechselstromwiderstand (Impedanz Z) wird üblicherweise bei 1 kHz als Nominalwert gemessen (zumindest bei unseren Thema).

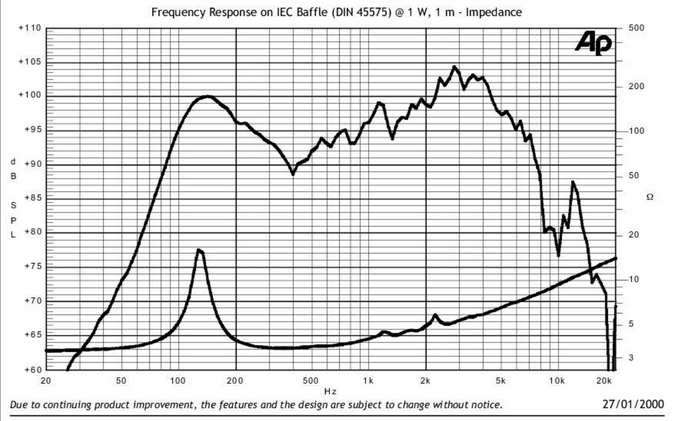

Wie man an der Kurve eines beliebigen Gitarrenlautsprechers ( hier was von Jensen mit nominal Z=4Ω, ohmscher Spulenwiderstand mit R=3Ω angegeben) sieht ist "4/8/16 Ω" ohnehin so eine Sache für sich (rechte Y Achse im Diagramm (log!), X Achse die Frequenz, untere Kurve)
Allerdings wird hier auf der DIN Schallwand gemessen, irgendwo eingebaut sieht die Kurve dann wieder etwas anders aus.

Hoffe, dass ich hiermit etwas zur Klarheit beitragen konnte.



[HIFI-KILLER]

aber Fehlanpassungen sind schlicht !

definitiv JA!
das hört man auch sofort!
ein Stromclipp klingt anders als ein Spannungsclipp!
die Richtige Anpassung ist eine mischung von beidem !
(siehe oberen post Bild/Grafik)
des halb ists doch Soundmäsig oft so schwierig den richtigen Lautsprecher passend zum amp zu finden!
und Powersoak klingt auch deshalb oft
es fehlt die Fehlanpassung der Höhen!
andererseits sind es die schutzdioden die dem Röhrenamp langes leben versprechen! und die müssen rein !
und eine Fehlanpassung nach unten, macht dem Röhrenamp nichts aus., selbst kurzschuß , fast UNKAPUTBAR
- außer Kabelbruch und keine Schutzdiode! das wird teuer!



[C_Lenny]

Bevor das hier zur nächsten OT-Plauderei ausartet (ist's schon??), überlegt bitte, ob dabei Eure Einlassungen auch einen zielführenden Beitrag zur Beantwortung der Frage des Threaderstellers leisten .

LG Lenny (für die Moderation)



[HIFI-KILLER]

ausartet (ist's schon??),

fast, was das thema betrifft , sind wir schon bei ERBSENZÄHLEREI!
im prinzip sind alle Fragen völlig überdosiert, in jedem Detail beantwortet.
der TE kann sich jetzt auf der UNI Einschreiben

dabei will der TE nur ne Box anschließen!
sorry ,auch mein Fehler



[68goldtop]

Hi!

Ich fasse dann nochmal zusammen
Kinkenkabel an Box anschliessen, mit einem Multimeter (auf Ohm) den Widerstand messen (an Klinke + Masse).
Das Gerät wird bei 8 Ohm um die 6-7 Ohm anzeigen, bei 16 Ohm um die 12/13 Ohm, bei 4 Ohm um die 3 Ohm - fertig

cheers - 68.



[Mister Spock]

Habe mal eine Eigenbau 4x12" Box geschenkt bekommen. Die hat 3x einen Speaker auf dem steht: "V412BK S0822" und einen Speaker auf dem steht: "V412BK S0828"

Nochmal zurück auf Anfang. Ist das sicher, dass das verschiedene Speaker sind, oder kann das auch ein Lesefehler sein (vielleicht verkratztes Etikett)?

Boxen, die V412BK heißen, gab es von Vox, die haben 8 Ohm und sind passend zum Valvetronix-Head (Transistor-Endstufe). Die werden aber eher keine gemischte Bestückung gehabt haben. Vielleicht hat die letzte Nummer ja auch garnix zu bedeuten.

So sieht sowas aus: https://www.musikhaus-korn.de/de/vox-v-412-bk/pd/18569. Ähnlichkeit zu deiner Box?



[The Melvin]

Servus! Danke nochmal für die Hilfen. Habe jetzt auch Rückmeldung von Vox bekommen. Scheint wohl eine V412BK zu sein. Also von daher ist es doch ganz simpel...
