Eigenbau - 2x12" Gitarren Box (Vorbild: Mesa Boogie)

[gimp]

Danke danke

Griffschalen wollte ich nicht, Ziel war ja eine transportable 2x12" zu bauen. Mit einem Griff ist die aufjeden fall noch zu tragen. Mit 2 Griffschalen alleine tragen ist da schon schwieriger. Wird so um die 30kg insgesamt schwer werden. Ich glaube mein Peavey 6505 ist sogar schon schwerer.

Die Fingerverzinkung habe ich erstmal mit einer Stichsäge eingesägt. Wer Zeit hat, nimm vielleicht besser mit einer Handsäge, da ich doch etwas ungenau mit der Stichsäge gearbeitet habe, aber egal, am Ende siehts ja eh keiner Die Zwischenräume die weg sollen hab ich dann mit einem Beitel weg gestemmt Hier gibts ne schöne Anleitung: http://www.borcas.de/stemm.html

gruß gimp



[LoneLobo]

Nächstes Mal dann gleich Schwalbenschwanzverzahnung! ;D



[gimp]

Nächstes Mal dann gleich Schwalbenschwanzverzahnung! ;D

Um ehrlich zu sein, habe ich einen Moment lang drüber nachgedacht es direkt so zu machen, das war mir dann aber doch
fürs erste mal zu viel. Am Wochenende werde ich hoffentlich die Box fertig bekommen, dann gibts neue Bilder und ein Wochenende
später vielleicht sogar die ersten Soundsamples! Das finde ich ja immer besonders wichtig an solchen Eigenbauten - das Ergbenis!



[gimp]

So, gestern hab ich es leider nicht geschafft komplett fertig zu werden. Alles dauert
natürlich länger als man denkt....

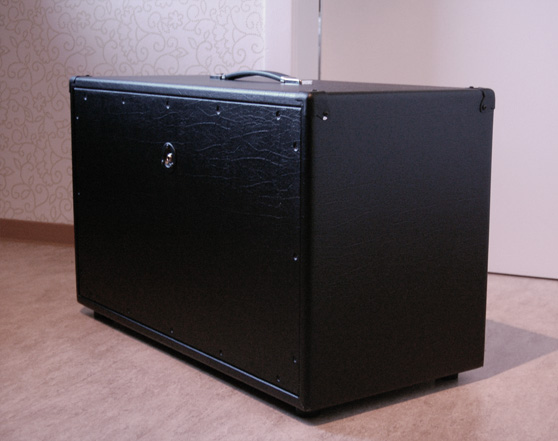

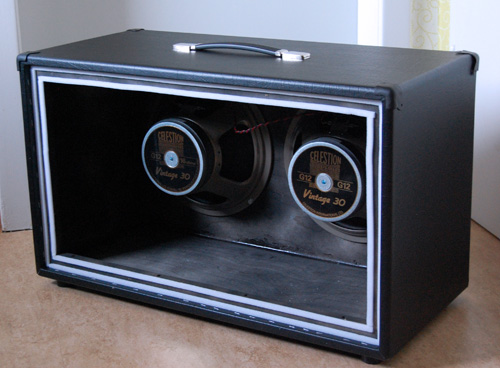

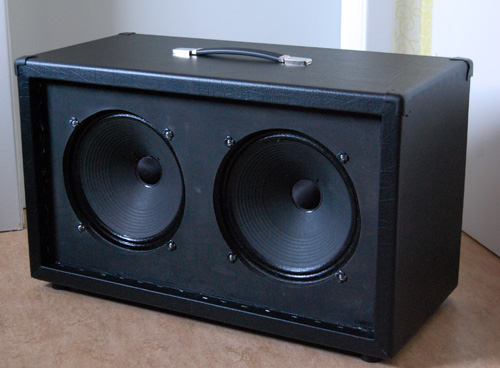

Hier zwei Fotos vom jetzigen Stand:

die Ecken sind nur drauf gelegt, also nicht wundern warum die Schrauben fehlen, die nicht
richtig draufsitzen und warum sie unten komplett noch fehlen. Bin noch am Überlegen ob ich mir
selber Ecken aus Leder schneide. Die weißen Streifen die man von hinten sieht sind
Schaumstoff streifen, damits schön dicht wird und keine Vibrationen entstehen können.


gruß gimp



[lePhilippe]

Sieht absoluter sauber aus! Gute Arbeit! Dafür gibts Kekse!



[gimp]

Danke, lecker Kekse!

Ich muss nochmal was zum Tolex aufkleben sagen. Der Pattex Kleber den Rockin'Daddy vorgeschlagen hat, kann ich nicht empfehlen, gerade für Anfänger nicht... Ich hab mir damit die Rückplatte versaut weil ich einfach zu ungeschickt war und das Zeug zu schnell angezogen ist. Zudem zersetzt es auch etwas das Tolex und es wird irgendwie schlaberig. Außerdem hatte ich nach 10 Minuten Kopfschmerzen wie Sau von dem Zeug...

Ich habs jetzt mit Ponal Express gemacht. Das war für mich perfekt. Einfach mit einem dünnen biegsamen Plastikspachtel auf BEIDE Flächen den Leim auftragen. 2-3 Minuten anziehen lassen und draufkleben. Lässt sich sogar noch korriegieren und ist sehr geruchsarm.

Wollt ich nur nochmal kurz loswerden. Ich denke, dass Leute die das öffters machen auch mit Ponal klar kommen, ich allerdings gar nicht.



[gimp]

So, meine Box ist fertig
Werde morgen neue Fotos machen!


Ich hab aber noch 2 Fragen zum Anschluss der Speaker:

1. Sollte man die Anschlüsse löten? Ich hab ein Anschlussfeld mit Kabeln und Steckern fertig gekauft.
Die Stecker passen auf die Pins der Speaker drauf, sitzen aber nicht besonders fest. Was meint ihr?

2. Sicherheitshalber frag ich nochmal nach, ob die Schaltung der Speaker so richtig ist.
(Plus = Spitze Klinkenstecker = rot)

Schaltung: Parallel | Gesamtimpedanz: 8 Ohm



[visa]

sehr schön...bau ich mir auch mal.

der preisunterschied zum original ist ja wohl mal immens.



[Rockin'Daddy]

Ich hab aber noch 2 Fragen zum Anschluss der Speaker:

1. Sollte man die Anschlüsse löten? Ich hab ein Anschlussfeld mit Kabeln und Steckern fertig gekauft.
Die Stecker passen auf die Pins der Speaker drauf, sitzen aber nicht besonders fest. Was meint ihr?
Ja, löten bitte! Sollten die wirklich mal durch Vibration abrutschen, killst Du Dir unter Umständen den Amp durch Kurzschluß oder unendlichen Widerstand
2. Sicherheitshalber frag ich nochmal nach, ob die Schaltung der Speaker so richtig ist.
(Plus = Spitze Klinkenstecker = rot)

Schaltung: Parallel | Gesamtimpedanz: 8 Ohm
Ja, passt so.

Das das mit dem von mir empfohlenen Kleber nicht gepasst hat, wundert mich etwas. Damit habe ich schon zig Amps und Boxen bezogen. Allerdings habe ich immer ein sehr dickes und damit teures Tolex verwendet. Who knows....

Kekse haste ja schon gekriegt. Sehr schön gemacht.

Greetz,

Oliver



[gimp]

Dank dir, Oliver! Soweit hab ich gar nicht gedacht, dass sogar der Amp schaden nehmen könnte.
Ich werde die Anschlüsse jetzt auf jeden fall noch verlöten.

sehr schön...bau ich mir auch mal.

der preisunterschied zum original ist ja wohl mal immens.

naja, der Preisunterschied ist wenn man alles zusammenrechnet und seine eigene Arbeitszeit
berücksichtigt, nicht sehr hoch. Ich hab mir zwar gebrauchte Speaker gekauft (beide etwa
1-2 Jahre alt) für Stück 55-60 Euro, liege aber zusammen mit allen anderen Materialkosten
bei knapp über 300 Euro. Wenn man da überlegt, das man bei ebay vielleicht ne
gebrauchte Originale Mesa Box für etwa 500 Euro bekommen kann, ist der Preisunterschied nicht
gerade "der" ausschlaggebene Grund solch ein Projekt zu beginnen.

Ich hatte momentan die Zeit und vorallem die Lust dazu mir selber eine Box zu bauen.
Ich habe die Box sogar etwas anders gebaut als die Originale Mesa Recto 2x12 aber
das ist ja auch nicht so wichtig.
Bin sooo gespannt wie die Box klingen wird, hab meinen Amp (Peavey 6505) im
Proberaum in meiner Heimat. Dort bin ich erst am Wochenende. Wie angekündigt
werde ich, wenn nichts dazwischen kommt, Soundsamples aufnehmen.


Gruß gimp


edit:
Mist, gerade war die Post da, und meine fehlenden Ecken für die Box waren nicht dabei.
Dann wirds heute leider doch nichts mit den fetigen Bildern. Sobald die da sind, werden
aber Bilder hier reingestellt.



[mille-al]

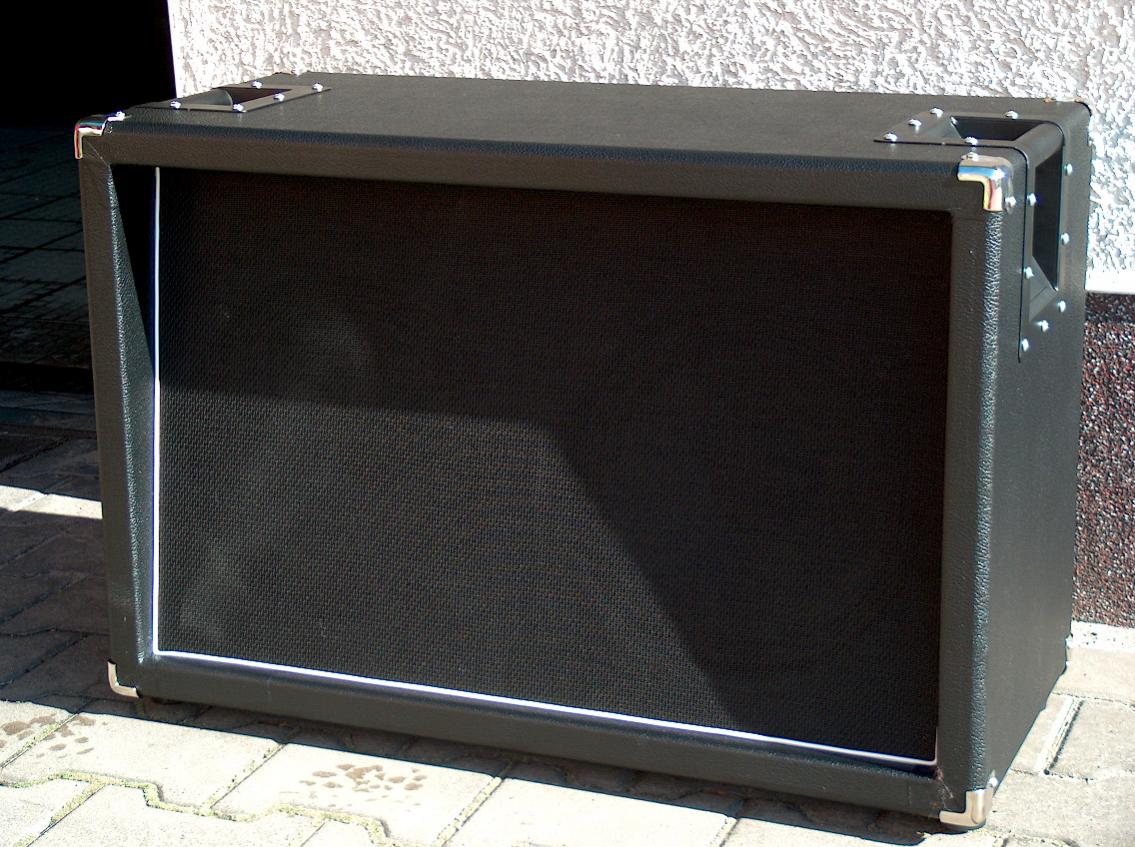

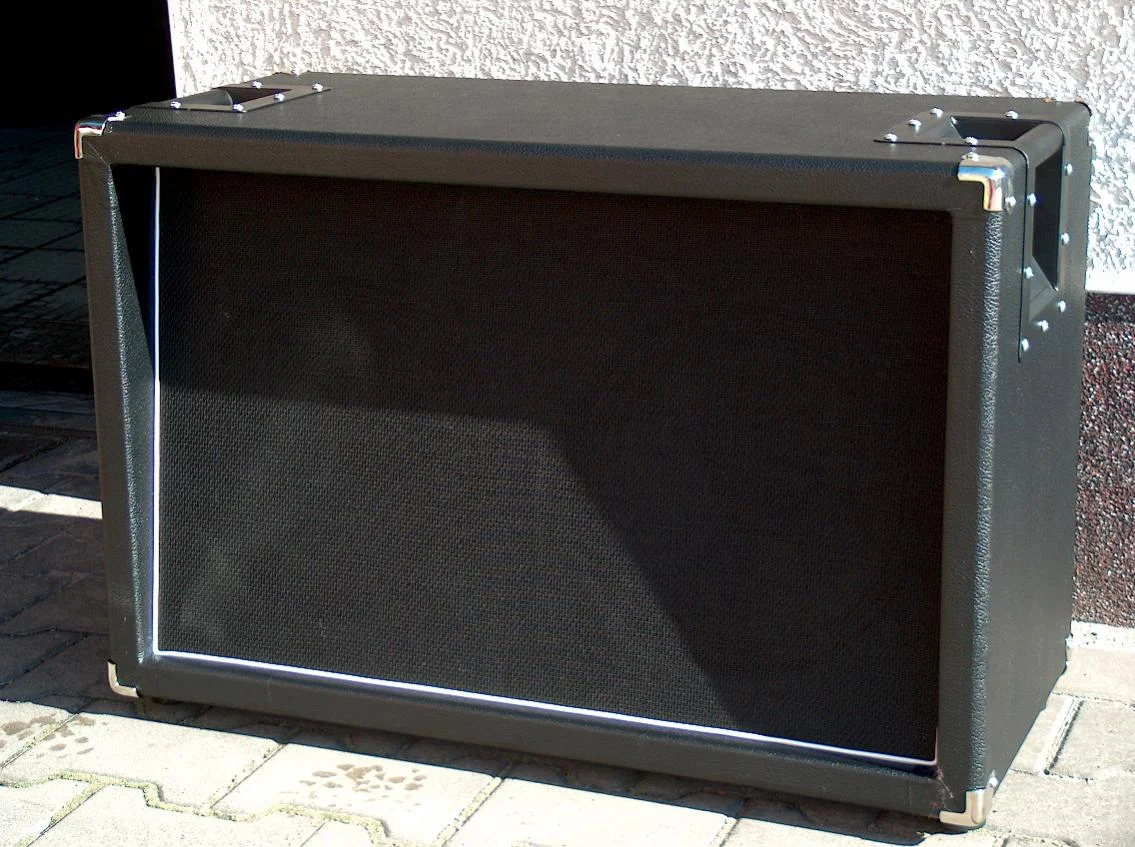

Moin, sieht ja wirklich gediegen aus ! Habe mich vor einiger Zeit auch mal an ein solches Projekt gewagt,habe eine Ampeg TV212 zum Vorbild genommen und nach meinen Vorstellungen modifiziert. Habe dabei folgendes verändert: 1.Box ist geschlossen, 2. Griffschalen über Eck, (schleppe sie meist selbst) , 3. Baffleboard angeschrägt. Da man ja doch meist in kleineren Locations zugange ist hat man dadurch gleich mal so eine Art Monitoreffekt. Denke der Verlust an Volumen ist dabei zu vernachlässigen. Als Speaker habe ich 2 Celestion G12H100 verbaut,da ich ein Top mit 120 Watt nutze. Habe auch noch 2 selbstgebaute "Beamblocker" verbaut, dadurch hört man sich besser und hat nicht solche ätzenden Höhen. Gruß Al

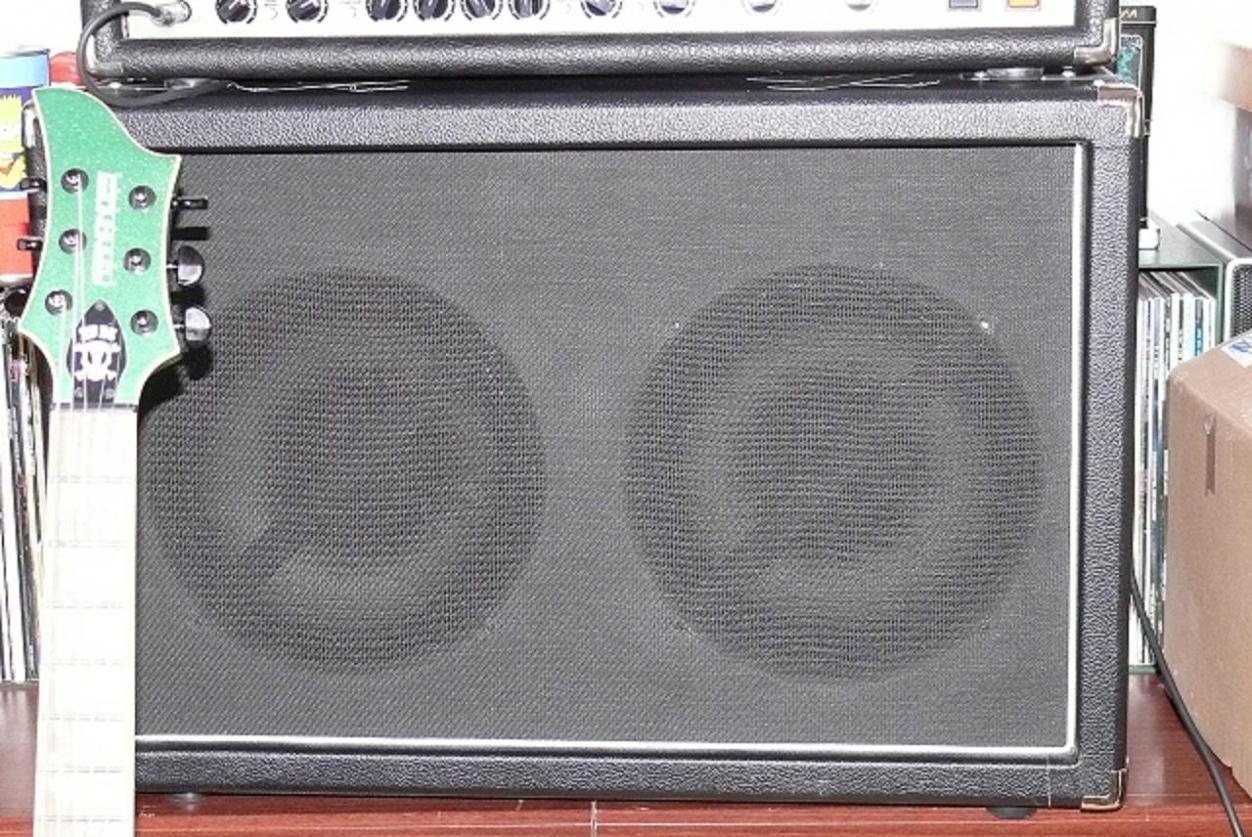

Hier mal 2 Pics von der Box.



[gimp]

Sieht sehr gut aus!!

Da ich meine Box eh auf mein Rack drauf stellen werde, hab ich auf das anschrägen verzichtet.

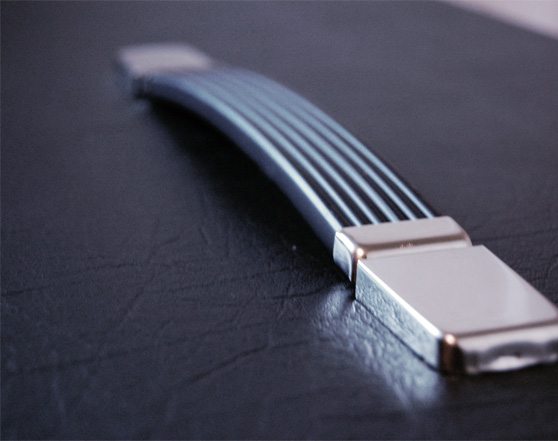

Ich denke mal, dass es so mir reichen wird. Ich hab nur einen Handgriff, geht noch gerade klar vom
tragen her. Die Box wiegt knapp 30kg.

Morgen kommen hoffentlich meine Ekcen, dann ist die Box fertig und ich werde ein paar
Fotos machen und hier reinstellen.

Am Wochenende wird die Box dann zum ersten mal getestet... bin auf den Sound gespannt



[gimp]

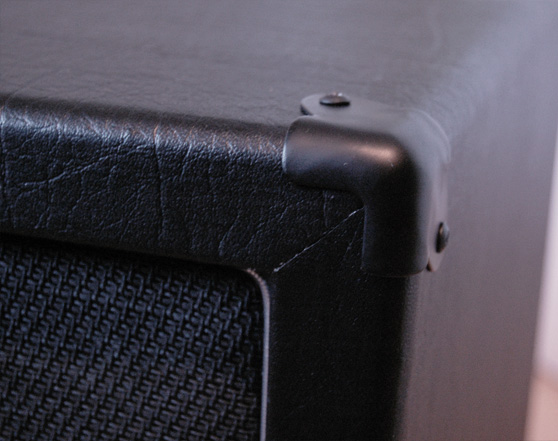

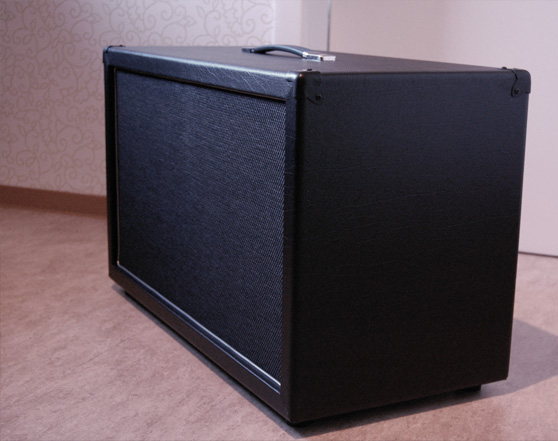

Leider sind die Ecken für unten immer noch nicht angekommen, daher hab ich jetzt einfach die Fotos gemacht, da ab morgen die Box im Proberaum stehen wird. Mit dem Ergebnis bin ich recht zu Frieden.

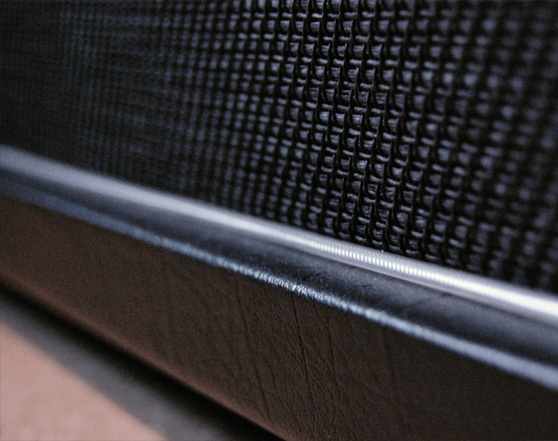

Zwei sachen sind nicht perfekt geworden. Und zwar hat der Bezug vorne kleine Wellen, aber wirklich nur ganz klein und nur an einer stelle. Und an einr Ecke oben ist der Lack von der Metal-Ecke beim anschrauben abgeplatzt. Aber das sind ja wirklich nur Kleinigkeiten...

Jetzt muss nur noch der Sound stimmen

(Wie schon erwähnt werde ich versuchen ein paar Soundsamples zu recorden.)



[LoneLobo]

Sehr saubere Arbeit.
Das Ding sieht richtig edel aus

Is nich zwingend das was ich optisch von ner Box verlang, aber die gefällt mir trotzdem wirklich gut.



[mille-al]

Sieht Klasse aus,keine Frage !



[Chillyboy]

ich find sie perfekt, fehlt echt nur des Mesa Logo und sie würd als ne original durchgehen
Wirklich tolle Arbeit Dafür gibts Punkte!

Gruß, Chilly



[marcellusw]

Tolle Arbeit. Das hätte ich so nicht hin bekommen.
Bin mal auf den Sound gespannt.
Viel Spaß damit



[famulus]

Ganz saubere Arbeit, Hut ab!



[gimp]

Erstmal danke danke Leute!!!

So, hab meine Box am Wochenende endlich testen können. Bin positiv überrascht wie gut die Box klingt. Zwar hat sie nich das Klang-Volumen meiner Mesa 4x12" Stiletto/Trad., aber hält klanglich locker mit. Zusammen klingen die Boxen natürlich noch am besten.
Im Direkt-Vergleich fällt auf, dass mein Eigenbau weniger Mitten hat, was ja auch tatsächlich dem Recto Sound eher entspricht, und das die 2x12" durch ihre geringere Größe natürlich weniger Bässe hat.

Ich hab erste Aufnahmen gemacht, konnte aber keine besonderen Sachen testen, da ich nur super wenig Zeit hatte. Werde versuchen nächstes Wochenende nochmal bessere Sounds aufzunehmen. Mal schauen, ob ich dann direkt was doppelt einspiele. Die ersten Versuche klingen aber schon sehr nett

Gruß gimp



[pile up]

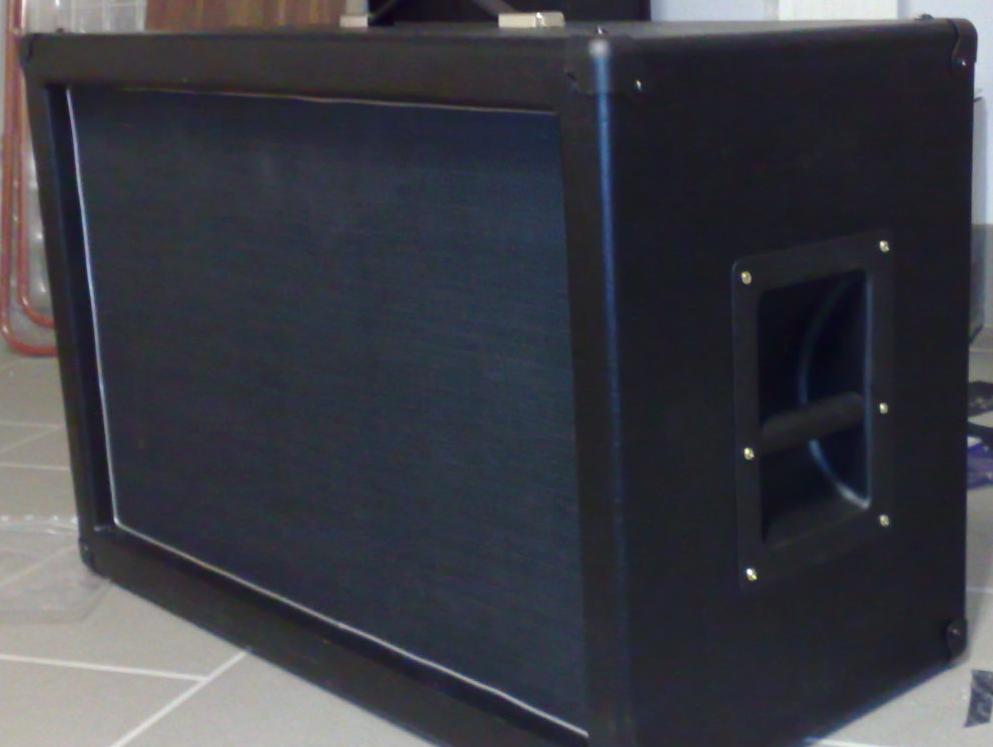

Schöne Box, so ne ähnliche hab ich mir vor kurzem auch gebaut!
