E-Gitarre als 3D Volumenmodell

[HamerMarshall]

Das mit den Texturen ist so ne Sache
Catia ist ein reines Kontsruktionsprogrammpaket
auf texturen wird da nicht sooo der wert gelegt
bei meinem Projekt geht's auch rein um die tatsache
die ganzen teile aus flächen zu erstellen
und nicht aus solids
aber alles fertigungsgerecht etc.

mit der form der decke selbst bin ich soweit auch zufrieden
die ist angelehnt an meine Ibanez MFM 2
allerdings früher nach unten gezogen
ohne merkliche fläche wo die pickups etc liegen

die decke ist übrigens 16mm stark



[HamerMarshall]

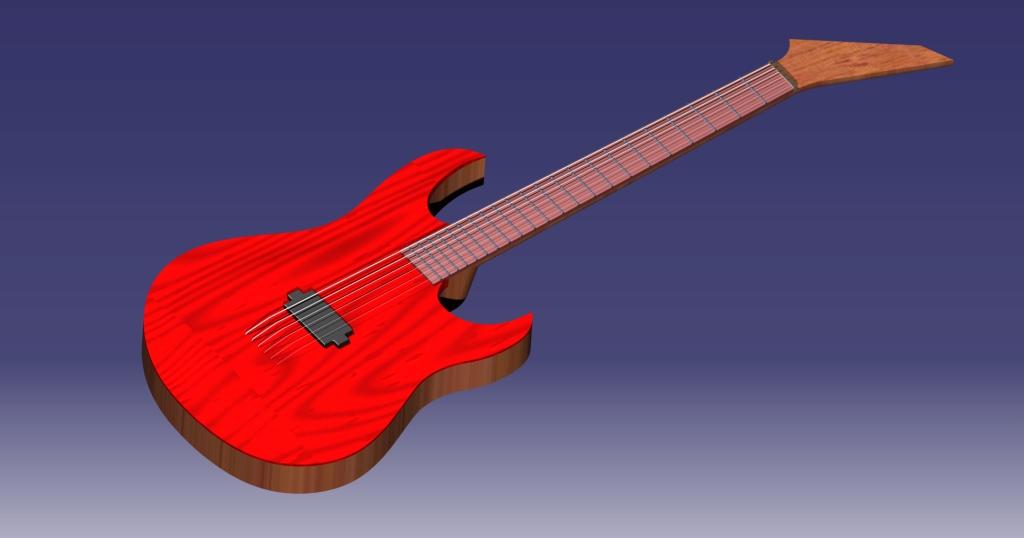

So, nun mal ein weiteres update

alerdings noch keine mechaniken, Steg, pickups etc.



[HamerMarshall]

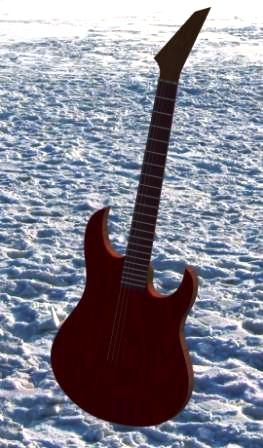

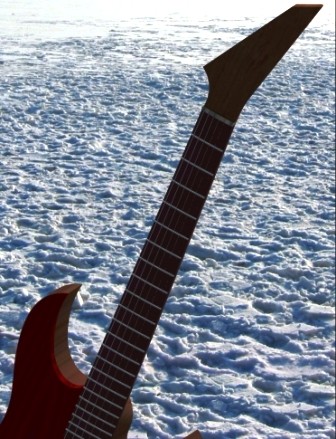

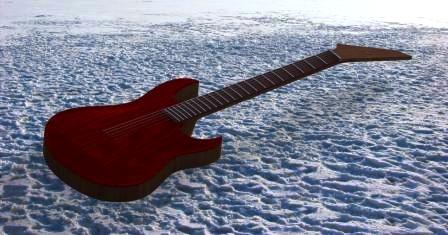

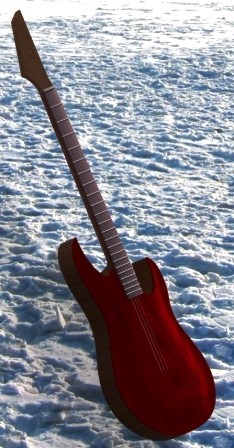

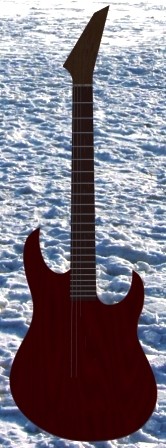

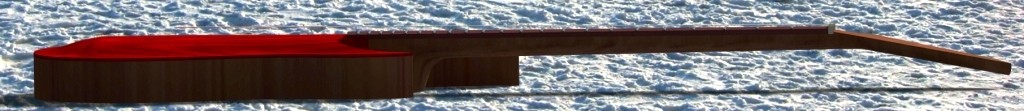

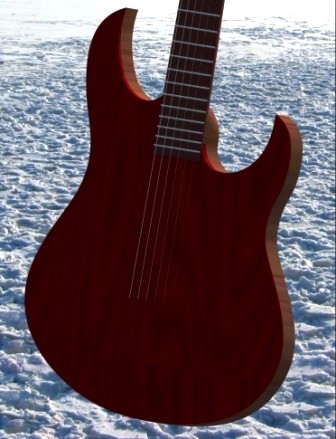

Und nochn stückerl weiter



[depi]

Das sieht echt gut aus. Mich als Laie würde mich mal interessieren, wie viel Zeit du da bisher reingesteckt hast und v.a., wie kompliziert das ganze ist (schaft man sowas erst nach jahrelangem "Training"?).



[HamerMarshall]

Also wenn ma die Zeit für die eigentliche Softwareschulung
mal abzieht dann bleiben etwa 25 stunden übrig.
Allerdings halt auch ungeübt mit der software
und mehrere neustarts weil man andere verfahren
befehle gelernt hat.
Mit etwas training schätze ich mal das du sowas etwa in zwei wochen
also ca. 80 stunden fertigbekommst mit allen fertigungnotwendigen
details.
Jahrelanges training hab ich, genau 2 Jahrzehnte
wenn auch mit anderer software
aber das ist nicht da grundlegende
du musst dir so teile dreidimensional im kopf vorstellen können
die software ist dann nur noch das werkzeug
um das ganze darzustellen.



[tsaG]

Ich habe mir mal Google Sketchup heruntergeladen und etwas ausprobiert. Man kommt damit erstaunlich gut klar, alles sehr Instinktiv. Hier mal meine erste Plaung für einen neuen Bass

klick

Die Mitgelieferten Texturen sind natürlich nicht das Gelbe vom Ei. Da es aber eine Importfunktion gibt, ist es kein Problem



[milamber]

ich habe vor eine Weile mal eine akustische Gitarre gemoddelt als ich mich in modo einarbeiten wollte. Ich könnte sie ja mal hochladen (also die lxo Datei), wenn ich sie finde und wieder gescheites Internet habe .
Ich kann mich aber nicht mehr erinnern wie detailliert sie war, aber ich glaube, sie sah schon recht ordentlich aus.



[Ratzepuh]

Mal eine kleine Frage: Wollt ihr das gute Stück fertigungsgerecht als 3D-Model erstellen oder damit es gut aussieht?

Rein optisch liegen da einige Sachen anders .. ich würd mich beteiligen aber mir fehlt gerade die Zeit, evtl. komm ich da später noch hinzu.



[Bandito]

Guten Morgen allerseits,
habe mit Interesse diesen Thread gelesen und frage mich, was aus dem 3D Modell geworden ist? Der Februar 2011 ist ja nun lange vorbei. Ich bin leider nicht begabt, was modelling betrifft - allerdings besitze ich eine CNC-Fräse und könnte die CAD-Daten importieren. Oder auch umwandeln, da ich eine ältere Version von Solidworks besitze.
Würde mich freuen, wenn es tatsächlich zur Fertigstellung gekommen ist.
Gruss Tom



[killerklaue]

....das war 2010!



[HamerMarshall]

Smile, hi ...
also der volumenshape selbst ist soweit fertig ...
da ich aber seinerzeit aus der schulung direkt wieder in den beruf gerutscht bin
bin ich da nicht wirklich weitergekommen ...
Das Modell ist 1:1 tauglich für eine cnc übersetzung
also quasi holz einspannen, fräsen und fertig ...
allerdings sind das dann einzelne komponenten
da muss dann noch geleimt usw werden ...

was allerdings nicht optimiert ist sind
mensur, mechaniken, bridge etc.
da war damals die zeit einfach nicht mehr für da ...
wer allerdings interesse daran hat bitte einfach eine PN

ja, jetzt ist 2011



[Bandito]

....das war 2010!

Uuups - sorry ...... und was ist drauss geworden?



[HamerMarshall]

Nun, das Model selbst ist fertig, im Prinzip der Stand
der schon hier zu sehen war.
Bin aber aus zeitlichen Gründen nich wirklich dazu gekommen
dran weiter zu arbeiten ...
