(Doku) Bau meiner ersten S-Type Gitarre (Warmoth)

[Achtung//Baby]

Es gibt ein Update, sofern es noch jemanden interessiert...

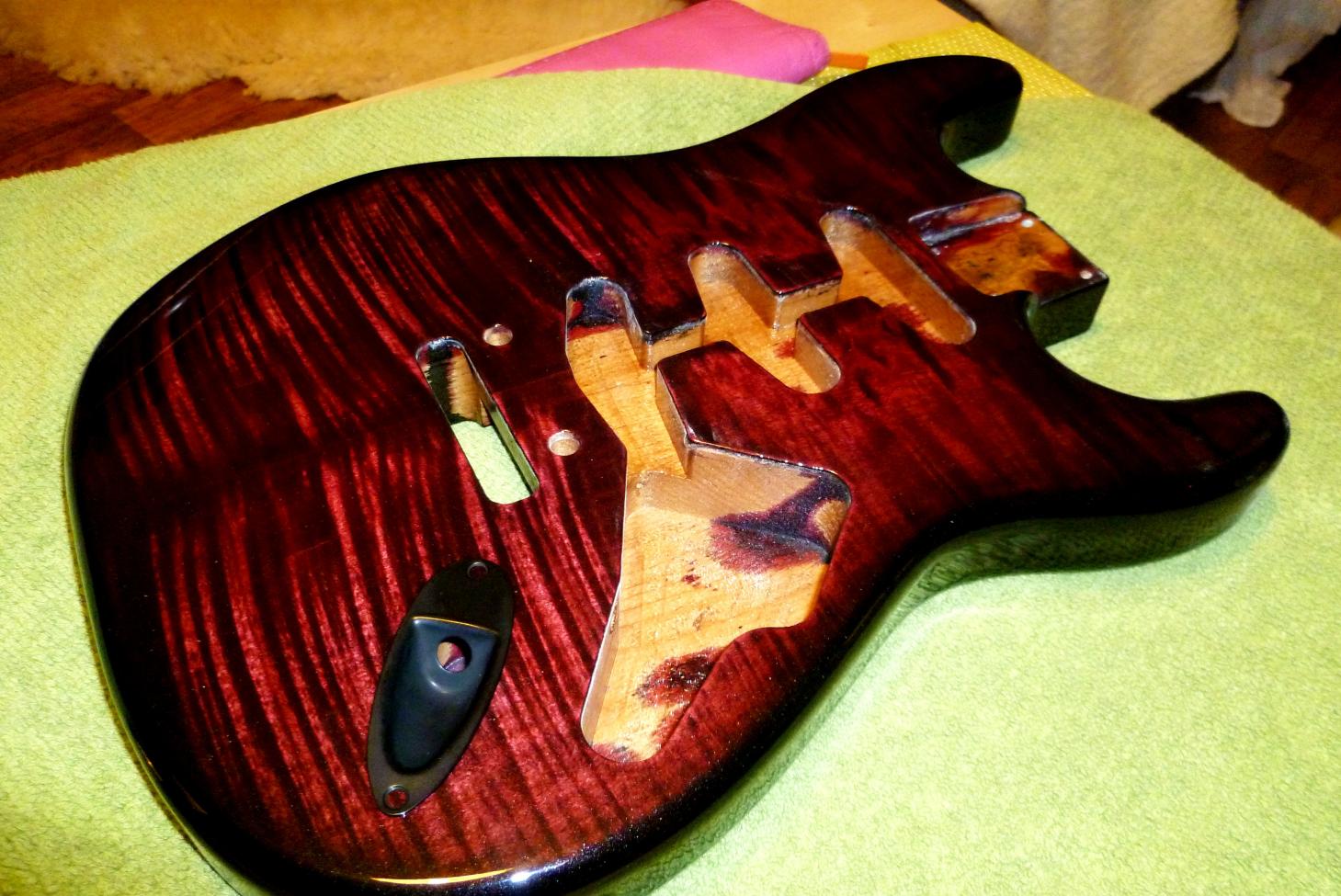

Die Gitarre ist jetzt fix und fertig gelackt.

Vorgehensweise:

Opel 2k Klarlack

3 Schichten mit Zwischenschlif
1 Schicht Schwarz für das Sunburst
Schliff
1 Schicht Klarlack
letzte Schicht Klarlack mit Metallic Effekt. Diese Pigmente wurden in den Klarlack eingemischt. Man sieht sie auf Anhieb nicht, jedoch bei detailreichem Anblick umso besser...

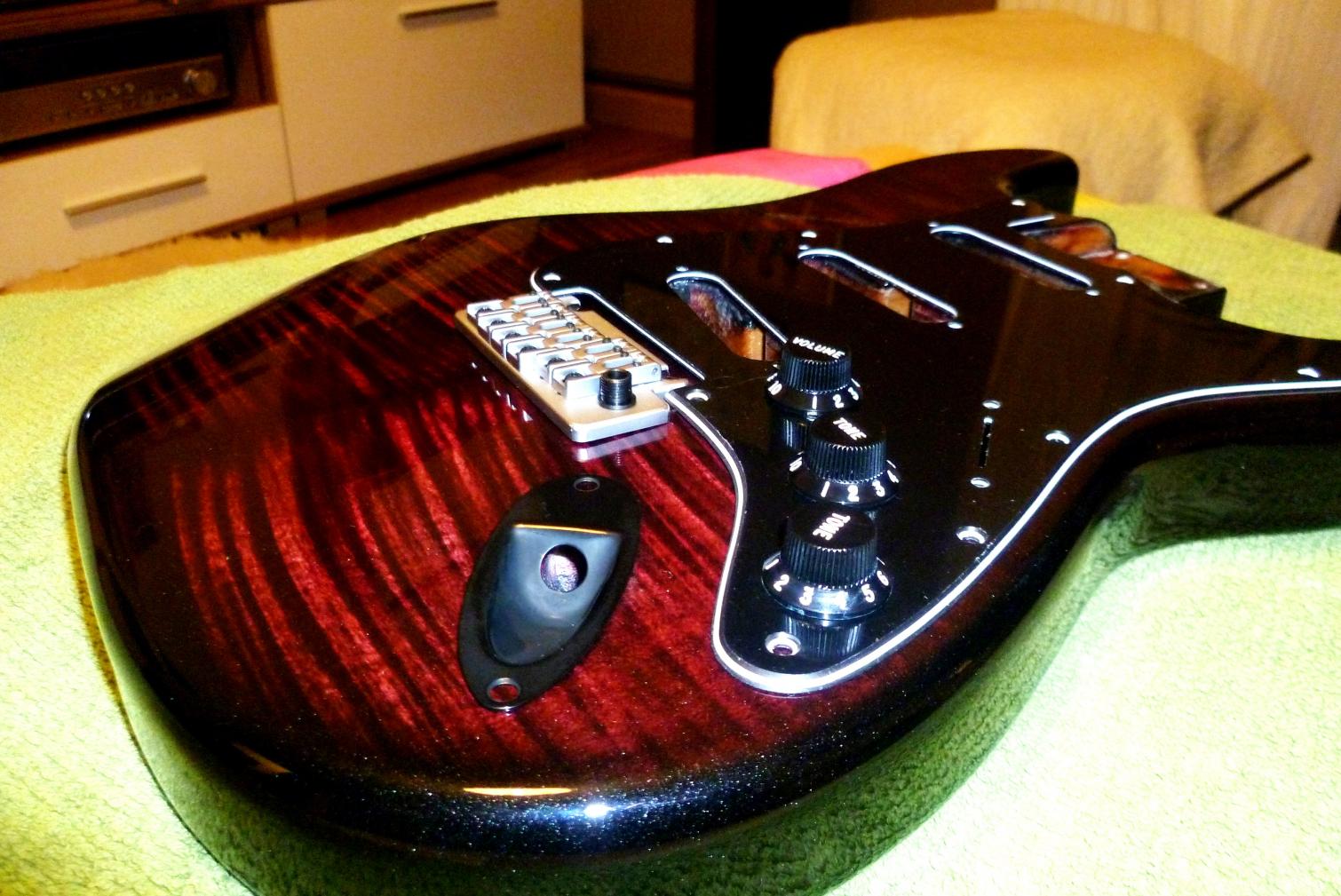

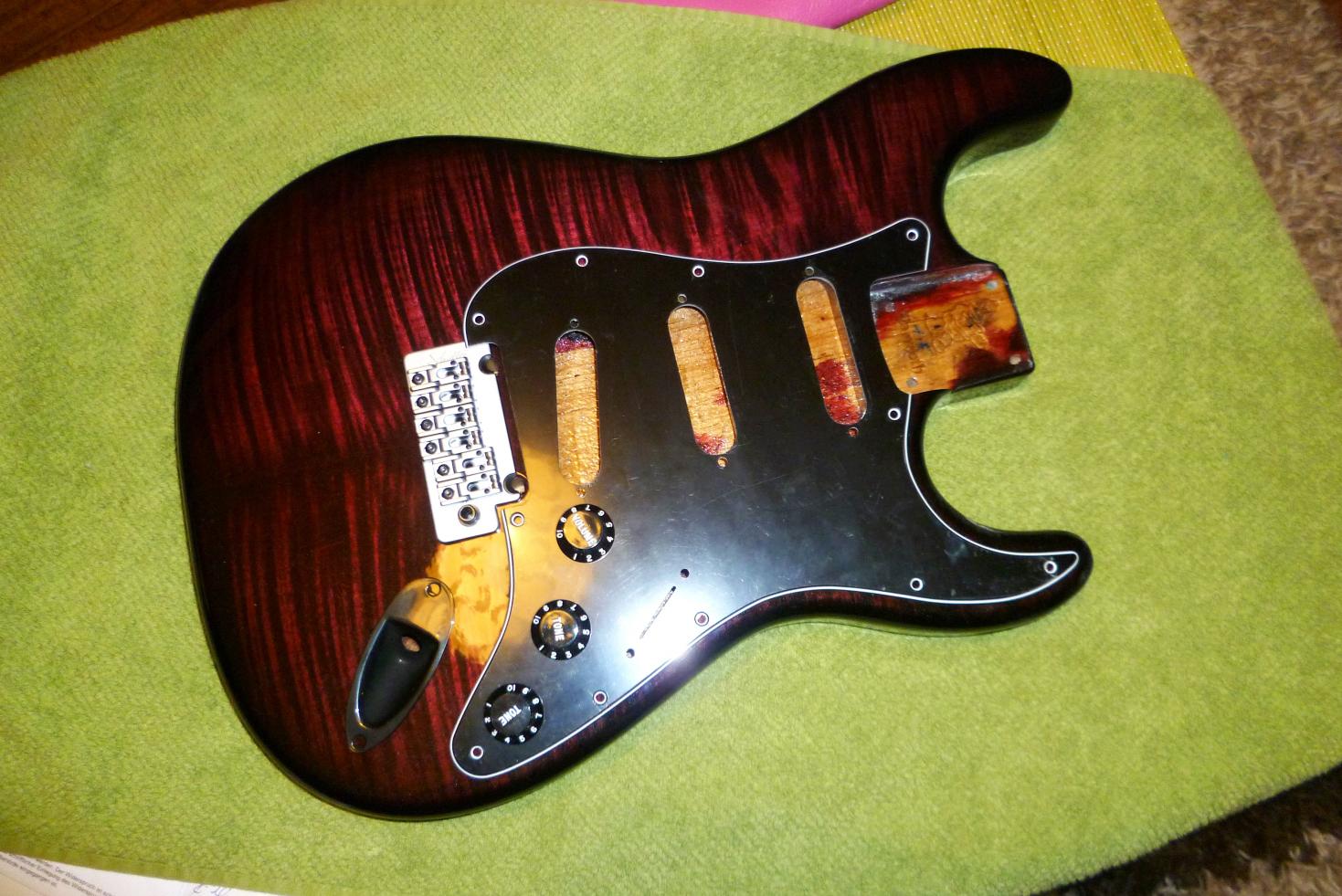

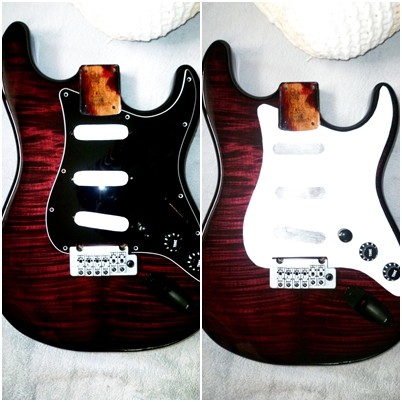

Mit Pickguard, Jack Input, Tremolo und Potis...

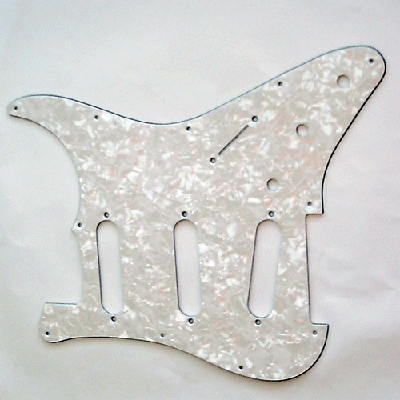

lieber weißes Pickguard???

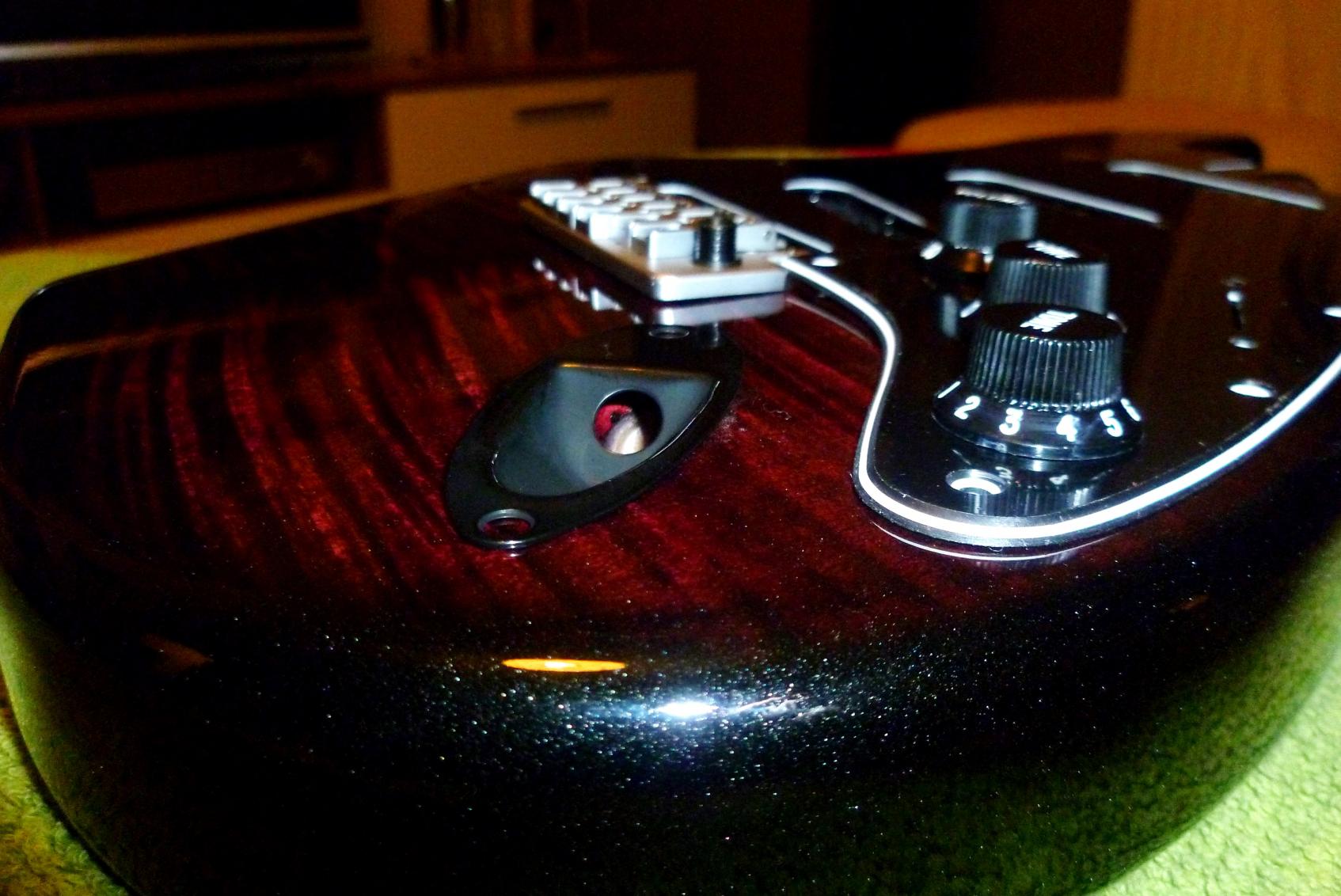

Hier kann man den Metallic Effekt leicht sehen.






liebe Grüße

Gebt Feedback, Anregungen, Kritik!

Der Lack in der Halstasche ist in den nächsten Tagen fällig. Da hab ich leider nicht aufgepasst und nicht dran gedacht...

Gutn Nacht



[Achtung//Baby]

Siehts denn so schlimm aus?
Da hab ich mir bei den ganzen Bauthreads derzeit etwas mehr "Ansturm" erwartet...



[Theo Retisch]

Also ich für meinen Teil lese durchaus interessiert mit, aber ich weiß gerade echt nicht, was ich außer "sieht super geil aus" schreiben soll, was ja schon arg an der Grenze zum Spam ist.



[Achtung//Baby]

Da hast du allerdings Recht.
Dann kann ich ja der Doku weiterhin freien Lauf lassen kann, wenn Interesse besteht.



[Theo Retisch]

Hiermit erkläre ich offiziell, dass Interesse vorhanden ist.

PS: Ich glaube das schwarze Pickup sieht besser aus, als ein weißes. Das passt besser zum teilweise schwarzen Lack.



[Achtung//Baby]

Ja das denke ich auch. Ich hab aus Spaß ein Din A4 Blatt zurechtgeschnitten und einmal drauf gelegt. Mir gefällt die schwarze Pickguard Version auch besser!
Entweder ist aber das Pickguard zu klein oder das Tremolo zu groß. Am Pickguard muss ich wohl etwas abschleifen/sägen, damit es passt. Obwohl es Original Fender ist!



[NicoTiN]

Super Interessant, bin gespannt wie es weiter geht.
Wenn ein Hals mit Ahorngriffbrett dran kommt, dann würde ich ein weißes "Pearl" Griffbrett nehmen.



Bei einem Hals mit Rosewood Griffbrett würde ich persönlich das schwarze wählen.
Was für Pickups sollen denn hinein?

Viele Grüße
Nico



[Achtung//Baby]

Wenn ein Hals mit Ahorngriffbrett dran kommt, dann würde ich ein weißes "Pearl" Griffbrett nehmen.

Da ich auf der Tele schon Ahorn habe, wird es wohl Rosewood.
Wobei ich immernoch stark am Grübeln bin. Mein U2/Gilmour "Knall" sagt ja schon eher Maple, aber Rosewood empfand ich in der Bespielbarkeit sehr schön muss ich sagen. Wäre meine erste mit Rosewood!

PU´s stehen 2 zur Auswahl:

1. Häussel Blues Alnico 2 mit Klingen Pu an der Bridge

http://www.haeussel.com/index.php?option=com_content&view=category&layout=blog&id=4&Itemid=7&lang=de

oder das EMG DG 20 Set.

https://www.thomann.de/de/emg_dg20_david_gilmour.htm

Da ich es allerdings vermeiden wollte aktive PU´s einzubauen, werden es wohl die Häussels. Mit dem ACY war ich schon in Kontakt und er hat mir dies empfohlen.
Ich wollte für meinen etwas "Höhenempfindlichen" AC30 PU´s welche dies viell. etwas unterdrücken könnten. Die Alnico 2 wären laut ACY etwas milder in den Höhen.
Mal schauen. Ist noch Zeit.

lG



[Achtung//Baby]

So,
kaum gehts ans Eingemachte, geht die Scheiße los...

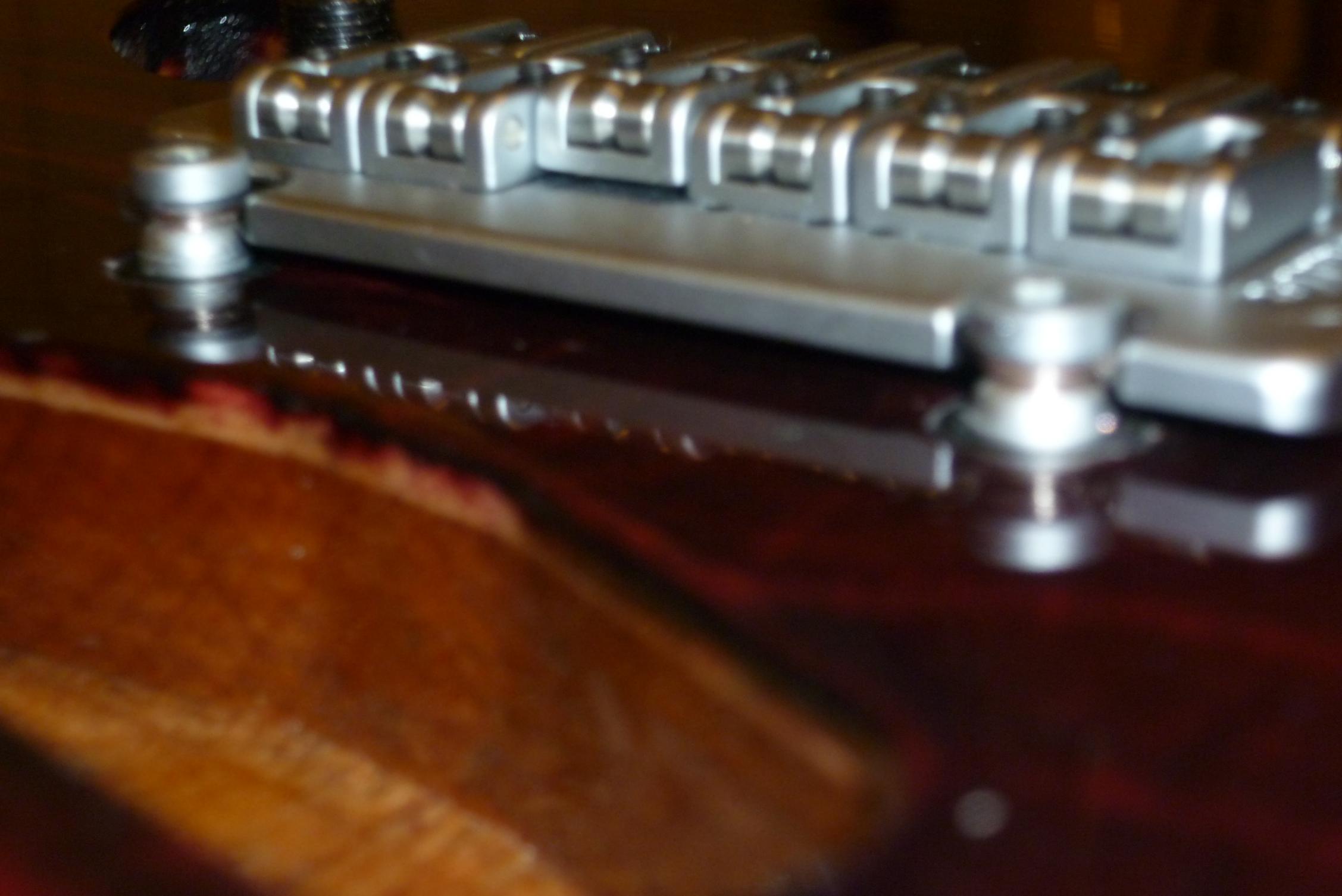

Tremolo:

Entweder es passt nicht oder ich bin zu blöd. Im Musikerfachgeschäft meines Vertrauens wurde mir gesagt, das das Schaller 2000 in jede herkömmliche Fender Strat passt. (so der Verkäufer auch bei seiner eigenen Strat)

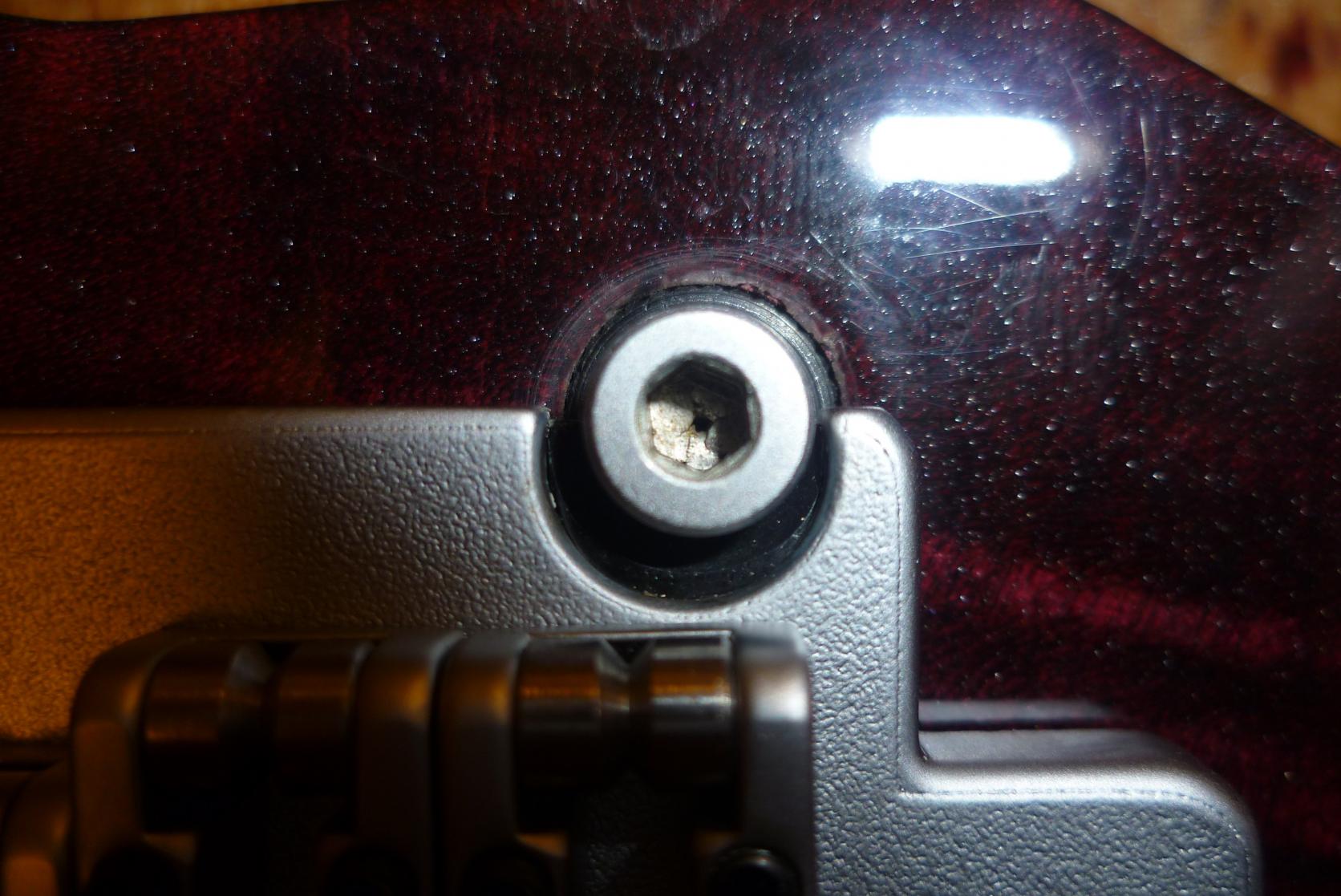

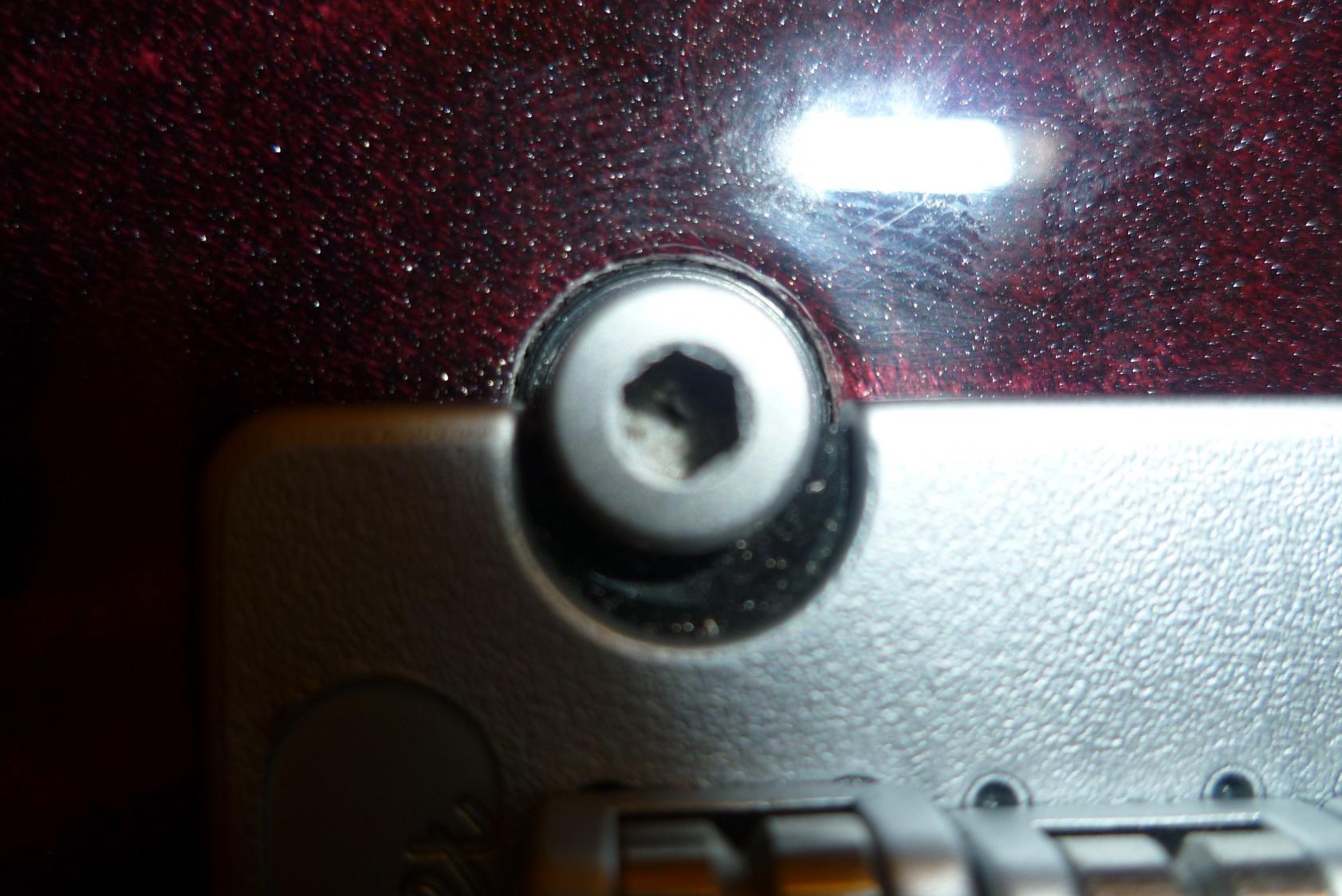

Nun gibbet Probleme. Es rastet irgendwie nicht richtig ein. Beim drehen der Schrauben knirrt es auch leicht und man sieht wie sich etwas Stahl von einer Schraube abreibt. Also so ganz feiner "Stahlstaub".

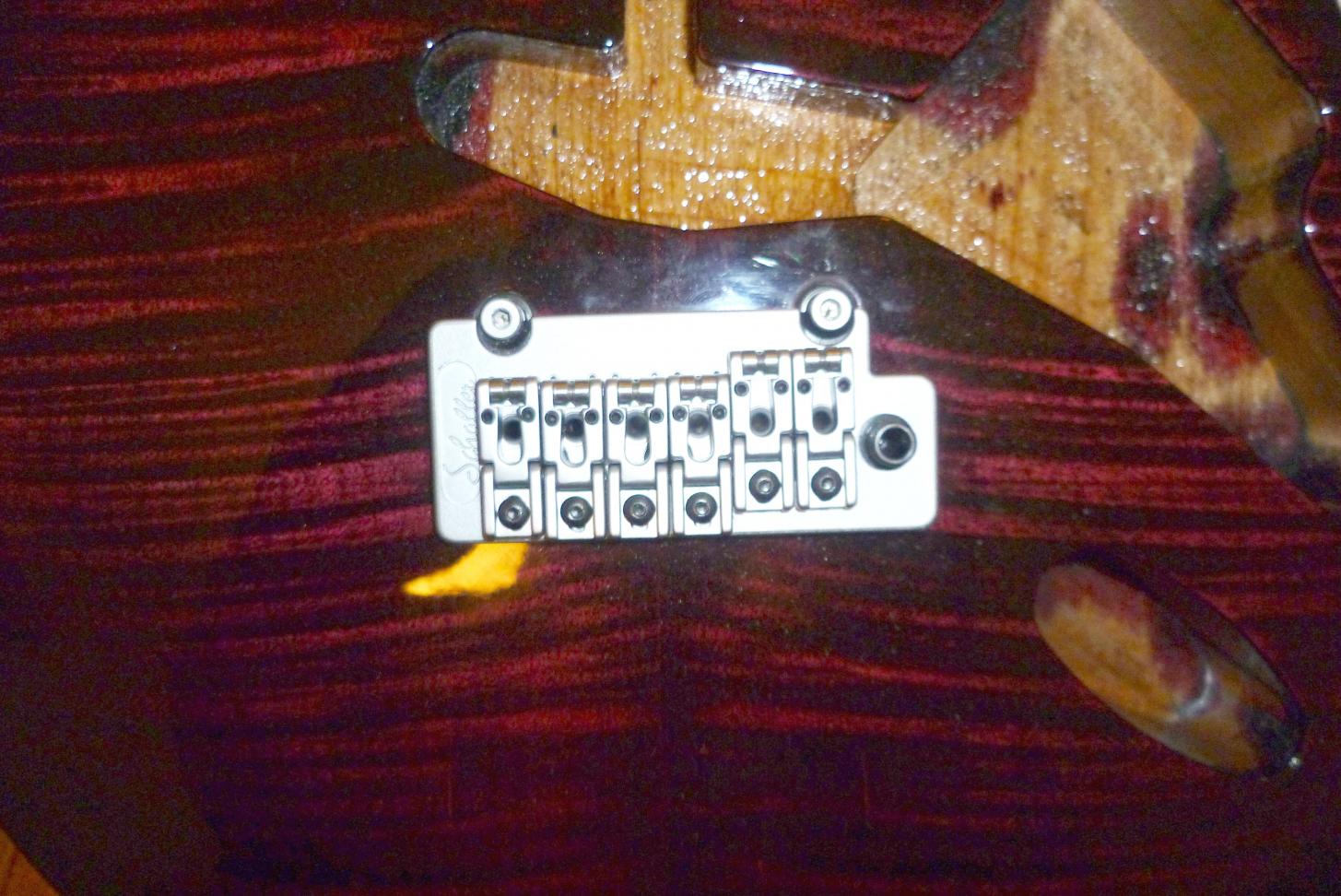

Für meine Augen ist es auch schief würde ich meinen...

Und nu? Wer weis Rat?
Achja, das würde vielleicht auch erklären weshalb das originale Fender Pickguard nicht passt? Die Bohrungen sind aber normalo nicht falsch, da ich über Warmoth "Original 2 Point Fender Tremolo" angegeben habe....
Auf der anderen Seite haut wohl doch was nicht hin. Die Bohrungen sind komischerweise 57,5mm (Loch mittig - Loch mittig), wobei sie doch eig. "original" 56mm Abstand haben müssten!?!?!?!









Sorry für die schlechten Pics. Für ne Spiegelreflex hats damals nicht gereicht...



[eguana]

joa.. passt nicht würd ich jetzt mal sagen... musst halt nen Trem finden wo der Lochabstand passt.. oder Löcher schliessen und nochmal ran ..



[gitarrero!]

Ein Wilkinson VS-100 hat eine gebogene und eine gerade Messerkante - vielleicht wäre das eine passende Alternative.



[Achtung//Baby]

joa.. passt nicht würd ich jetzt mal sagen... musst halt nen Trem finden wo der Lochabstand passt.. oder Löcher schliessen und nochmal ran

Was würdest du machen? Man sieht ja die "Scheiße" am Ende nicht mehr. Aber ist schon ärgerlich.
Ich finde es nur komisch wer von den Firmen da Quark erzählt. Ich tippe ja eher auf Warmoth. Lochabstand von 57,5 mm. Wo gibt es denn sowas? Bei Fender ist doch alles auf 56 mm oder etwa nicht?

Ein Wilkinson VS-100 hat eine gebogene und eine gerade Messerkante - vielleicht wäre das eine passende Alternative.

Danke für den Tipp! Welches nimmt man da am ehesten? Da gibts laut google verschiedene. Von 80 - 150€ hat es ausgespuckt.

Ich bräuchte ja auch ein matt chrom. Es sei denn ich verkaufe die Tuner auch noch mit, was ich eig. nicht wollte....

- - - Aktualisiert - - -

Achja, zwecks den 57,5 mm....
liegt das viell. an dem Warmoth "in stock"? Nicht das es Mangelware ist welche dort angeboten wird!?!?!
Ich definiere "in stock" als "auf Lager".

liebe Grüße und Danke für die Hilfe!



[gitarrero!]

Gibt es unterschiedliche Varianten des VS-100? Wusste ich gar nicht. Ich weiß nur, dass es sowohl eine Version aus US-Fertigung gibt oder gab als auch einen Gotoh-Lizenzbau aus Fernost. Die Hebelaufnahme sieht anders aus, wenn ich mich recht entsinne...



[eguana]

Hab jetzt mal auf der Warmoth Page geschaut... würd da mal ne mail hinschreiben , weil alle Bohrungen die dort gemacht werden sind eben 55,9 mm also 56 .. warum deine nu im 1,5 mm abweicht... weiss ich nit..



[Achtung//Baby]

Gibt es unterschiedliche Varianten des VS-100? Wusste ich gar nicht. Ich weiß nur, dass es sowohl eine Version aus US-Fertigung gibt oder gab als auch einen Gotoh-Lizenzbau aus Fernost.

Aha, das ist wohl der Preisunterschied. Ich finde aber nur diese Gotoh Variante. Wo gibts denn das "richtige"?

Hab jetzt mal auf der Warmoth Page geschaut... würd da mal ne mail hinschreiben

Hab ich heut früh schon gemacht, aber da ham die ja da drüben Feierabend...



[Achtung//Baby]

http://www.rockinger.com/index.php?...S/1600G&sid3=46153712f508e43f768171051eb68f68


Ich nehm mal an es ist das?
Inwieweit kann man das mit Schaller vergleichen? Oder kennt jemad ein besseres? Meinem Problem entsprechend.
Das Wilkinson ist aufgrund der abgeflachten 2. Schraube sicherlich ein Versuch wert. Auch wenn 56mm angeben sind.
Das kotzt mich ja schon ein bissle an.
Hoffentlich wirkt sich das nicht auf den Hals ezt. aus...


------------------------------------------------------------------------------------------


Warmoth Mitarbeiter:

so sinngemäß....

Er gibt es an den Produktionmanager weiter und bittet vielmals um Entschuldigung und Verständnis.
Sie melden sich in Kürze.

Ich bin ja mal gespannt wie das nu wieder ausgeht mit der Klampfe...



[Achtung//Baby]

So um das einmal auf dem Laufendem zu halten...

Laut Warmoth ist es aufgrund der CNC Maschinen nicht möglich die Löcher falsch zu bohren.
Laut dem Manager sollte man beim Hammern aufpassen, dass sie nicht schief geschlagen werden. (habe ich auch)

Er meinte ich solle sie wieder entfernen und neu einklamüsern. Von Löcher wieder "befüllen" schrieb er nichts. Dennoch kann ich mir nicht vorstellen das das über 1,5 mm verrutschen soll. Ich werd doch wohl...



[eguana]

Ja es ist eigentlich auch bei CNC-gefrässten Gitarren nicht möglich ... die Fahren ja ein Programm... und arbeiten auf 100stel Millimeter... Versuch doch erst einmal den Tipp zu befolgen... und miss mal und mach fotos die du an warmoth schicken kannst... wenns nichts wird musste halt die löcher schliessen und nochmal...



[Achtung//Baby]

Ich denke das spar ich mir gleich. Da lassen die sich nicht drauf ein.

Wenn ich jetzt das Wilkinson nehme kann es da durchaus passieren, das es aufgrund der "falschen" Bolzen dazu kommt, das Hals schräg wird bzw. die Saiten schief drauf sind? Auf die Entfernung (Trem. bis Sattel) könnte es ja schon sehr verziehen.



[bagotrix]

Hi,

ich würde schon versuchen, das Warmoth noch mal unter die Nase zu reiben. Wenn Du ein Foto mit einem Stahllineal oder einer Messlehre machst, auf dem die Maßabweichung genau zu sehen ist, dann können die eigentlich nicht einfach dran vorbei. Die Stehbolzen würde ich dazu rausschrauben, damit man sehen kann, dass es wirklich die Löcher selbst sind, die falsch platziert wurden.

Als Alternative fiele mir persönlich jetzt auch am ehesten ein Wilkinson ein. 1,5 mm Toleranz sind aufgrund der einen, geraden Messerkante in der Regel kein Problem, bei zwei runden Messerkanten aber eben schon. Übrigens finde ich das hier soundmäßig noch ein Stückchen besser als das klassische VS-100:

http://www.g-gotoh.com/international/?btp_product=vg300

Als Alternative könntest du auch mal bei ABM anrufen und fragen, ob das 5300 Tremolo auch auf Deinen Bolzenabstand passt, denn das hat ebenfalls eine runde und eine gerade Messerkante:

http://www.abm-mueller.com/PDF/Catalog_2011_B.pdf

Mechanisch eigentlich immer hervorragend, was ABM so produziert.

Gruß, bagotrix
