Der Squier Vintage Modified User Thread

[EAROSonic]

Ne Schwester von meiner @cyaneo! Hast Du den Humbucker auch splittbar gemacht?

Und @frankpaush: den selben Block verwende ich auch in meiner VM. Ging ebenfalls auf die originalen drei Befestigungsschrauben zurück. Auch darum, weil ich damit keine Gefahr lief, die Gewinde zu weiten oder was auch immer. Holz gibt ja bei häufigem Eindrehen von Schrauben gerne etwas nach bzw. verliert Substanz.



[cyaneo]

Ne Schwester von meiner @cyaneo! Hast Du den Humbucker auch splittbar gemacht?.

Ja, auf jeden Fall ;-). Welchen Capacitor bzw. welche Potis hast Du verbaut?



[frankpaush]

Holz

... den Zusammenhanf (!) verstehe ich jetzt aber nicht so ganz, die 3 Schrauben gehen ja in den Stahlblock, das Holz sollte da nichts von zu spüren bekommen ...



[EAROSonic]

@cyaneo: Potis sind original, PIO-Kondensator mit einem Wert von .033, wenn ich mich recht erinnere.

@frankpaush:

Was habe ich mir denn dabei gedacht??? Na klar, hast Recht. Sagen wir so, ich wollte soviele originale Teile verwenden, wie ging... :-D



[cyaneo]

@EAROSonic: ich habe einen DPDT 500k Volume Poti drin und den orig. .022nF, werde aber den 500k gegen einen 250k tauschen und überlege noch den .022nF gegen einen .047nF zu tauschen.
Wiring wie folgt: https://www.seymourduncan.com/wp-content/uploads/2016/05/1SCH_2S_5W_1VppSPL_2T.pdf



[EAROSonic]

@cyaneo: hab Dir falsche Angaben gemacht (zu wenig nachgedacht ;-))... Der Humbucker läuft über einen 500k-Pull/Pull-Poti. Bietet den Vorteil, dass man nur drücken muss. Ein .047er ist bestimmt keine schlechte Wahl. Die Singlecoils waren mir im Gegensatz zum Humbucker zu höhenlastig, weswegen ich auf den .033er ging. Damit klang es gleich viel besser & ausgewogener. Mein Tipp, tu es!



[frankpaush]

Pull/Pull-Poti. Bietet den Vorteil, dass man nur drücken muss.

ichschonwieder: drücken muss man bei push/push, "pull" bedeutet "ziehen" .... aber den Vorteil sehe ich auch, push/pull nervt im wahren Leben eher, finde ich. Leider scheinen push/push etwas empfindlicher und störanfäilliger zu sein und rasten dann nicht zuverlässig ein, wenn sie verstaubt sind ...



[EAROSonic]

Hab ich einen Knoten im Kopf??????????? :er_what: Vier Besprechungen in der Firma und klar denken funktioniert bei mir anscheinend heute nicht mehr. Push/Push Push/Push! :-D

Bis jetzt hab ich noch keinen Streß damit. Selbst bei meiner ersten Gitarre arbeitet das Poti seit Jahren tadellos. Man sollte vielleicht kein ganz billiges nehmen.



[cyaneo]

@cyaneoEin .047er ist bestimmt keine schlechte Wahl. Die Singlecoils waren mir im Gegensatz zum Humbucker zu höhenlastig, weswegen ich auf den .033er ging. Damit klang es gleich viel besser & ausgewogener. Mein Tipp, tu es!

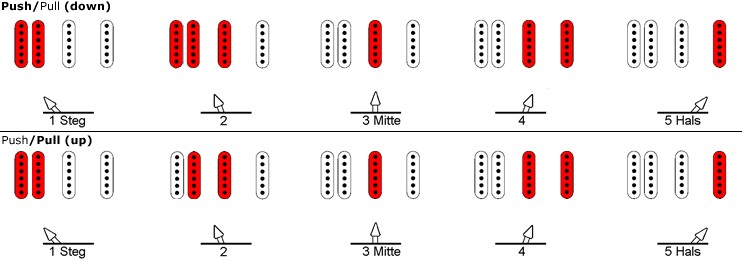

Liest sich gut - hast ev. ein wiring-diagramm? Bin da sowieso nicht glücklich mit der jetzigen Verkabelung, die Pos. 2 (HB ungesplittet) ist seeehr leise, auch im Vergleich zu Pos. 3 (und bei Push selbiges wie bei Pull). Also wenn Pos. 1 100% ist, wäre Pos. 2 50% und Pos. 3, 4 und 5 dann 85%.

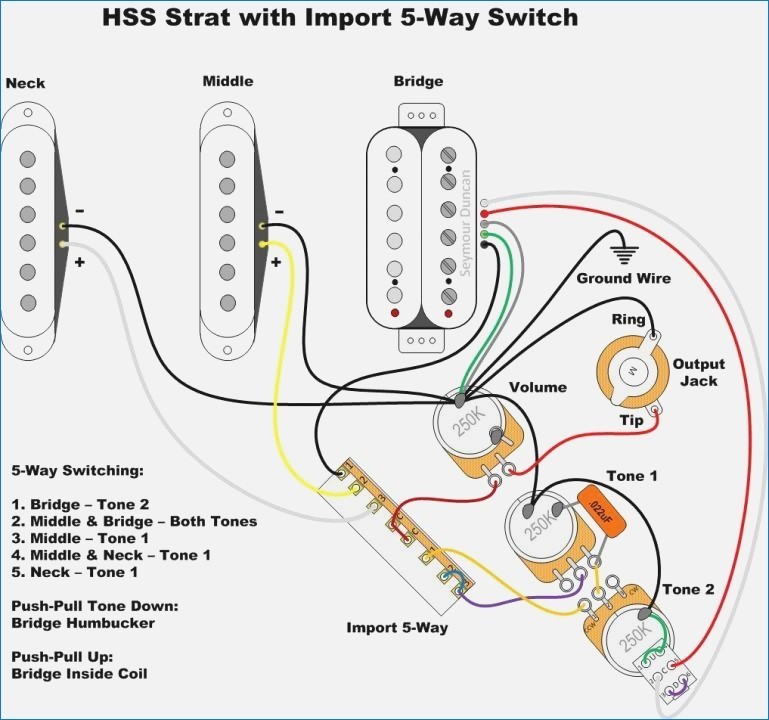

Das Ganze sieht z.Z. so aus:

Vielleicht sollte ich den HB einfach mal um 180° drehen



[EAROSonic]

Bei meiner VM sieht das auch so aus. Aber das Ganze war mir zu kompliziert zu verkabeln, so dass ich das meinen Gittech habe machen lassen. Von daher kann ich nicht wirklich etwas über das Wiring sagen. Nur soviel, bei mir klingt alle Positionen nahezu gleich laut.

Entweder drehst Du den Pickup oder noch einfacherer, vertauschst Masse und Hot. Weniger Aufwand mit dem gleichen Nutzen. Das Problem hatte ich damals auch bei meiner HSS-American Special Strat, wenn ich mich recht erinnere, auch wenn die keine Splittfunktion besaß. Bin jetzt aber auch kein Experte, aber das würde ich als erstes ausprobieren. Nicht, dass nachher irgendein Kabel zu kurz für die 180°-Drehung ist.



[frankpaush]

die Pos. 2 (HB ungesplittet) ist seeehr leise

..tippe mal, da stimmen die Phasen mit dem SC inner Mitte nicht ... das ist ja ein reversed wound, oder? Wenn du da lösungstechnisch von der Mitte ran gehst, hast du das Problem hinterher mit dem Neck, also HB irgendwie verdrehen ...



[EAROSonic]

Ja, genau so wird es sein @frankpaush. Daher einfach mal die beiden Lötpunkte o.g. Humbuckerkabel tauschen.

Freue mich übrigens, dass nach anfänglichem schwachen Start des Threads hier doch noch Leben in die Bude gekommen ist :-D. Dachte schon, ich stünde mit meiner Vorliebe für die VM´s alleine da.



[cyaneo]

Nee, sicher nicht! Hatte ja einst hier einen Bericht über die VM 70's geschrieben...

Von der Kabellänge ginge beides - werde am WE mal den HB drehen und testen. Also - danke erstmal für die Unterstützung - die ist wie immer TOP hier!



[EAROSonic]

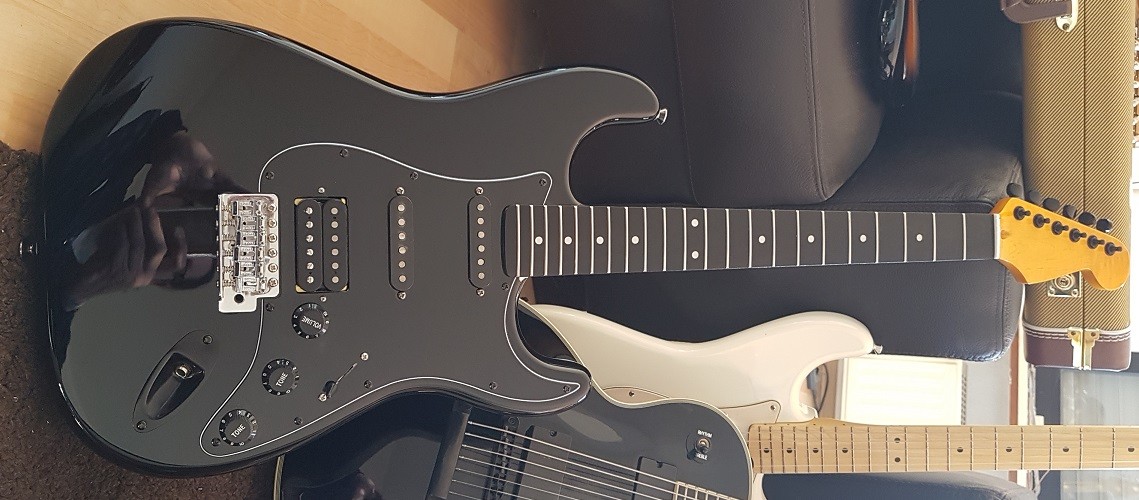

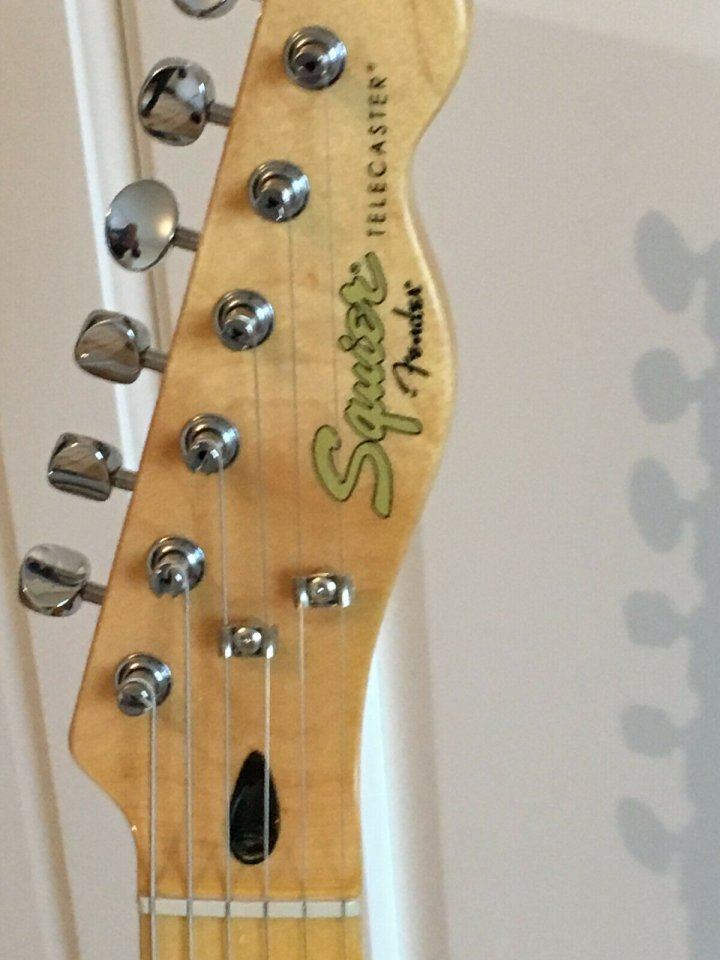

Gestern kamen die schwarzen Tuner und heute der Ebonyneck für meine VM. Alles gleich mal installiert. Schaut nun so aus:

Der Neck war so passgenau, dass beim vorsichtigen Heraushebeln ein wenig vom Korpuslack im unteren Bereich der Halstasche herausbrach. Leider sah ich das zu spät, hatte meinen Arbeitsplatz bereits wegen den Bohrresten gecleant und damit gingen leider auch die Lacksplitter verloren. Muss ich nun ein wenig mit Edding nachbessern.

Hab mir überlegt, ihr ein schwarzes Fender-Decal zu verpassen. Immerhin stand ja mal "Fender" ab Werk drauf.



[EAROSonic]

Habe gerade meinen Review zu meiner VM eingestellt:
https://www.musiker-board.de/thread...-70s-stratocaster-ihre-modifikationen.688783/

Viel Spaß beim Lesen.



[cyaneo]

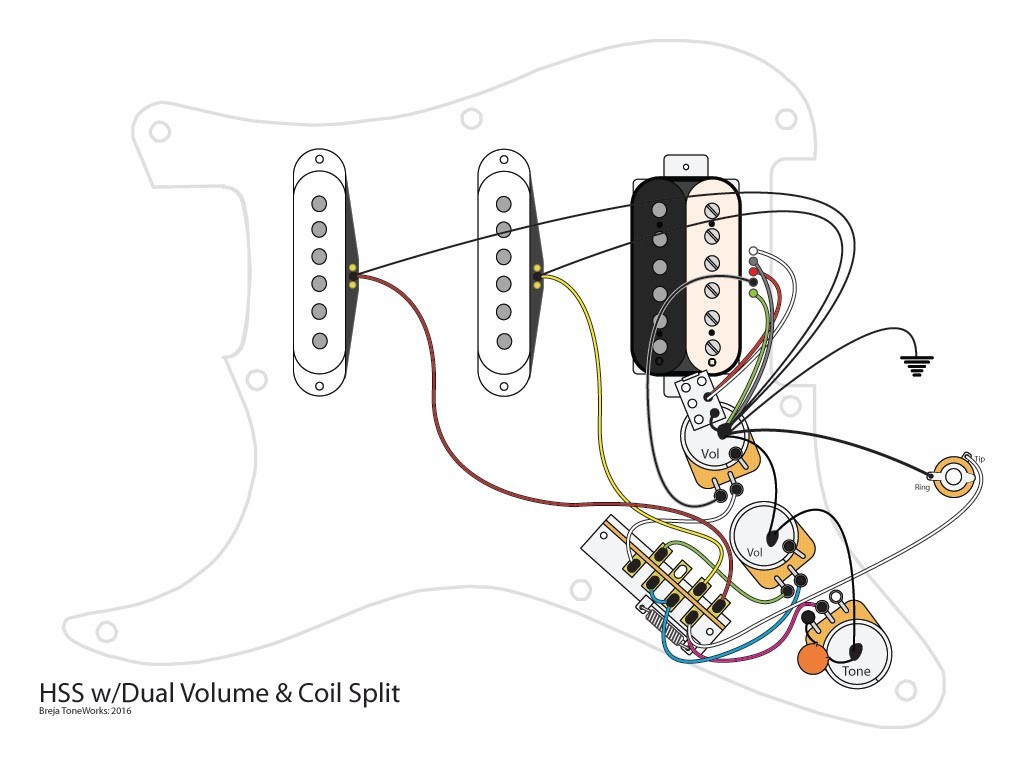

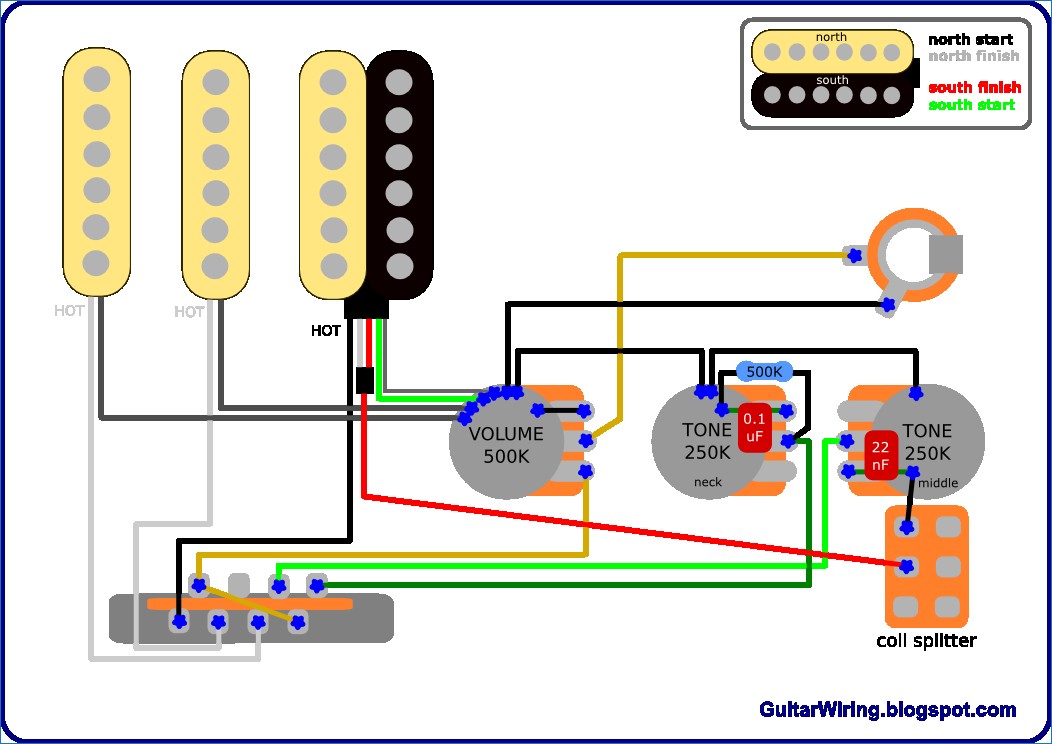

@EAROSonic hast du ein Diagramm deiner Verkabelung? Ich habe inzwischen einiges getestet (s. Anhang), die gewünschte "erweiterete Vielseitigkeit" blieb aber bisher aus :-(

..., wobei der mittlere Pickup umgekehrt gewickelt und die Polarität umgekehrt wurde...

Vielleicht versalzt mir das die Suppe?

Im Grunde wollte ich mit dem Umbau die bisherige SSS (Tonal & Schaltung) mit zusätzlichem Humbucker haben...

Nachtrag: ich habe mal den Hals SC mit dem Middle SC getauscht, kein Unterschied...

Auffällig auch, dass ich in jedem Fall keinen Unterschied zwischen den Positionen "Hals" und "Hals&Mitte" hören kann. Das war vorher (SSS) nicht so. Verwendetes Diagramm: 1SCH_2S_SW_1VppSPL_2T.pdf



[EAROSonic]

Leider nein. Wenn es mehr als zwei Kabel sind, überlasse ich das meinem Gittech. Ich kann mich auch nicht mehr erinnern, welche Problem bei meinem Umbau bestanden. Meine aber, wir hatten einfach die beiden Kabel des Humbucker an die jeweils andere Position gelötet. Im Mischsound mit dem mittleren Pickup war er viel leiser.

Ich verwende das untere Tonepoti alleine für den Humbucker und dabei handelt es sich um ein 500 kOhm-Poti. Vielleicht ist das auch ein Grund, wenn Du die von Dir gezeigte HSS-Schaltung genau so umgesetzt hast. Bei der Anderen wird ein entsprechendes Poti verwendet. Ich glaube, bei dem Push/Pushpoti handelt es sich ebenfalls um ein 500er.

Vielleicht hilft Dir das ja ein wenig weiter...



[cyaneo]

Hab' etwas rumgetüftelt, alles nochmal neu und sauber verlötet - hier mein Setup:
1SCH_2S_5W_1VppSPL_2T.pdf
2x A250 Vol (orig. verbaut) & 1x Allparts A500 DPDT Push/Pull Poti
2x Duncan Designed SC-101N/SC-101M (orig. verbaut), 1x DD HB-102B
1x 5-Way import Switch (orig. verbaut)
Bei den SC-101 rot & schwarz zusammen auf Masse
Beim HB-102 grün auf Masse und Schwarz zum 5-Way Switch (also grün und schwarz getauscht).
Nochmal die Abstände der Pickups zu den Saiten sauber eingestellt
Klingt - endlich - Super!



[EAROSonic]

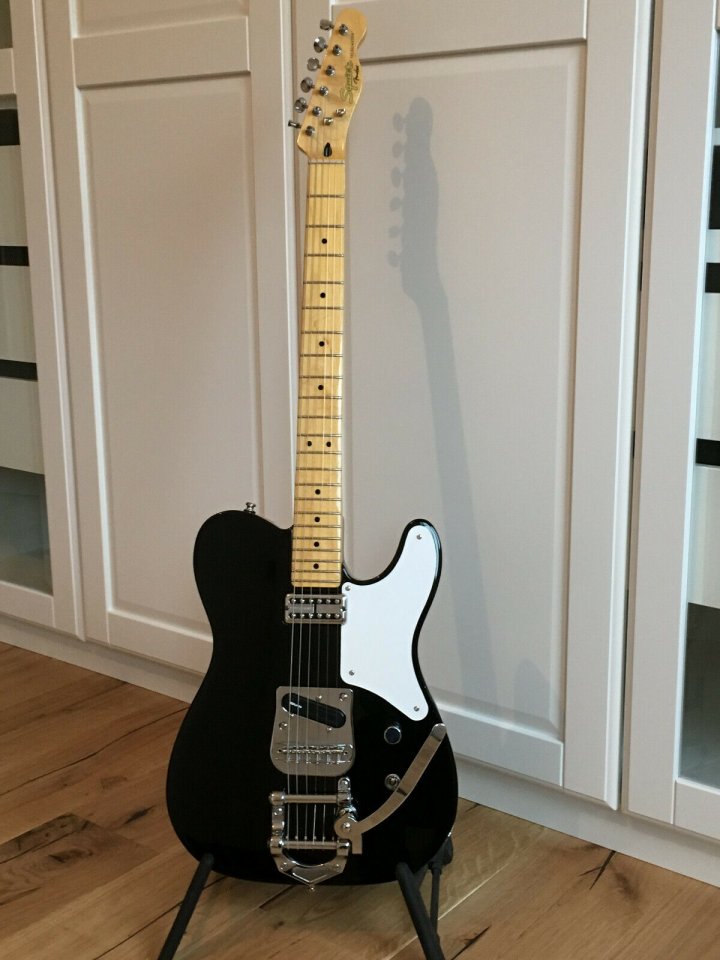

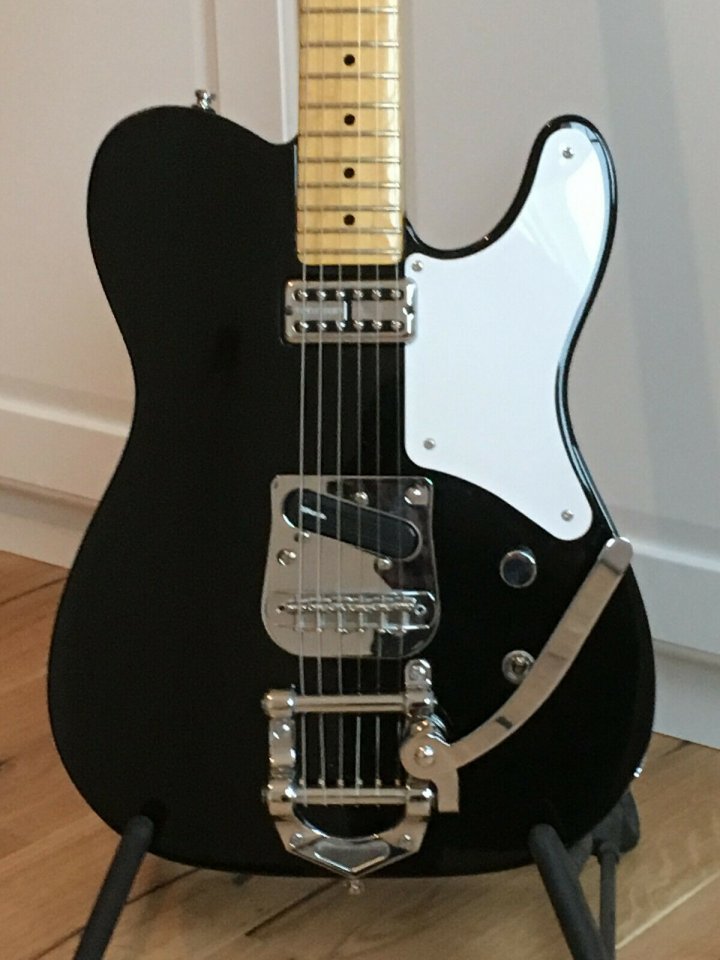

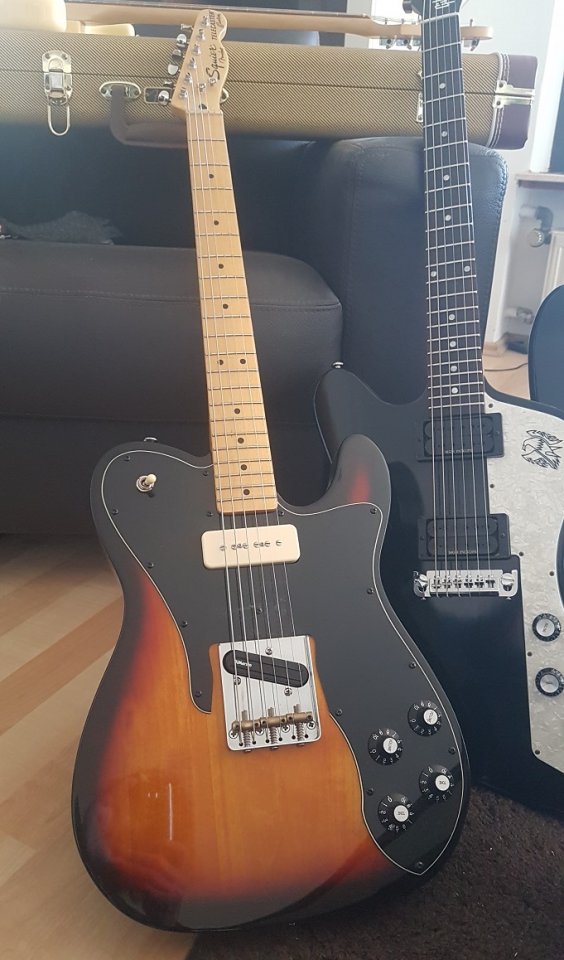

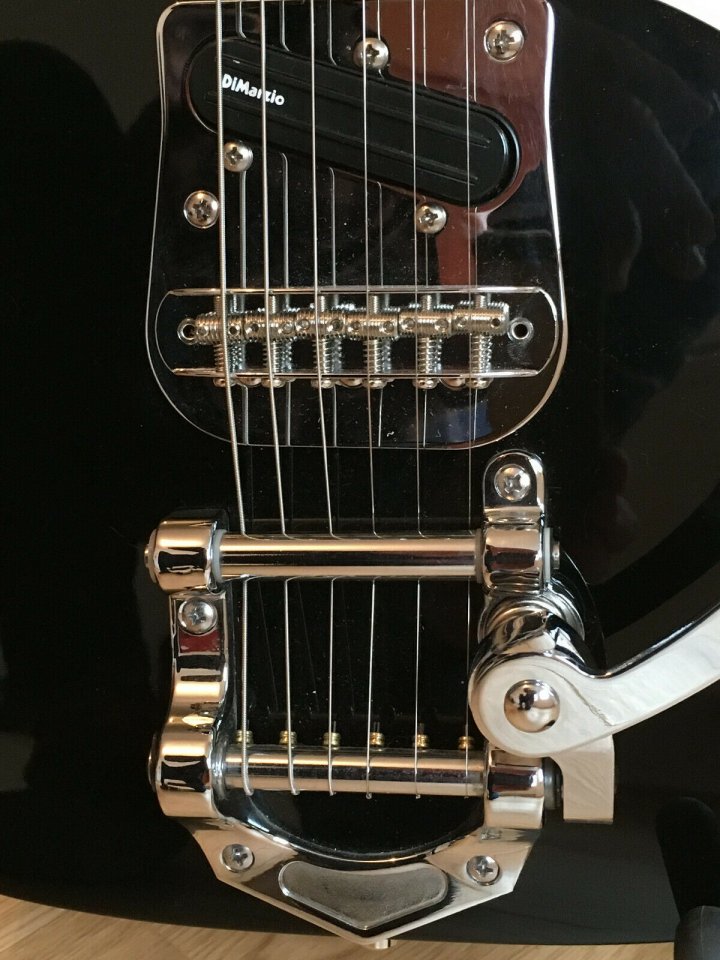

Um meine VM Squier Telecustom tonal noch etwas weiter von meiner Fender Telecustom anzusiedeln (und da ich das schon immer mal wollte), verpasste ich ihr einen DiMarzio Tone Zone T an der Bridge:

Nun kann ich sagen, dass der Duncan designed Singlecoil klanglich gar nicht so weit weg vom Tone Zone ist. Natürlich kann es der TZ insgesamt fetter und dreidimensionaler, aber vom Grundcharakter her schlagen beide in die fast selbe Kerbe. Jetzt besitze ich also eine Telecustom HS & SH .



[Paruwi]

Die Stiefschwester zu meiner Fender JA-90
Der Fender Telecaster-User-Thread
ist auf dem Weg zu mir...
