Da bei mir bald das Behringer FCB 1010 Footboard antanzt,
hab ich mir ein Kästchen gebaut, welches die Signale vom Din 5 Pol Kabel meines Laney VH100R auf zwei Stereo 6.3mm Klinkenkabel aufspaltet.
Diese kann ich dann am FCB 1010 anstecken.
Netter Nebeneffekt: Ich kann den VH100R per Midi switchen

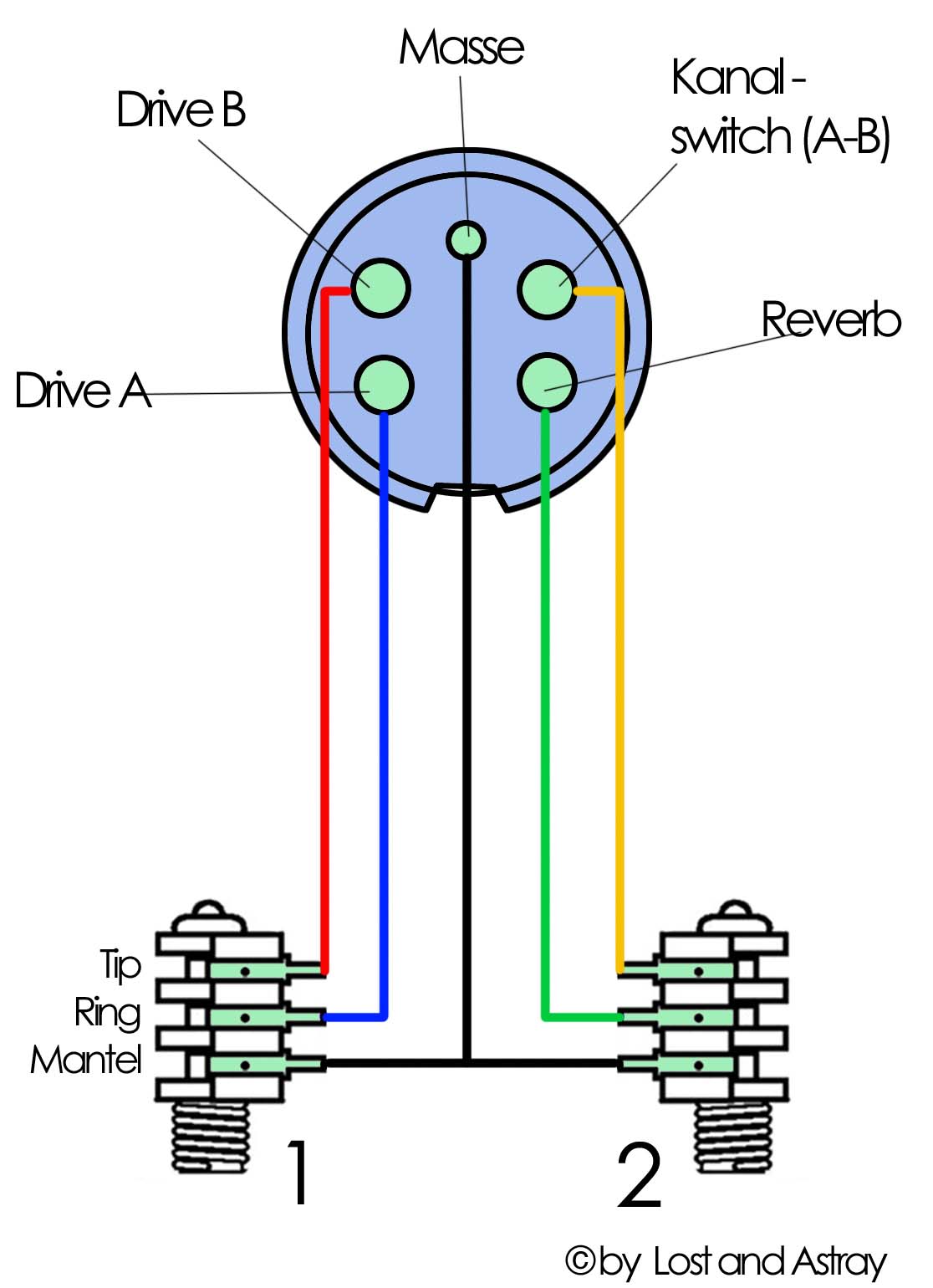

Ich wollte mal allen Laney-Fans was gutes tun, also habe ich einen Schaltplan von dem Kästchen gezeichnet.
Also benötigt wird:
- 1x Din 5 Pol Buchse (auf dem Bild sieht man sie von hinten, also die Kreise sind die Lötfahnen)
- 2x Stereo 6.3mm Klinkenbuchsen
- Gehäuse für das Ganze
- Lötkolben, Lötzinn, Kabel etc.
Gelb - Kanalumschaltung (A-B)
Grün - Reverb ------>ein/aus
Blau - Drive A ------->ein/aus
Rot - Drive B -------->ein/aus
Also:
Buchse 1 steuert:
- Drive A (Ring des Stereosteckers)
- Drive B (Tip des Stereosteckers)
Buchse 2 steuert:
- Reverb (Ring des Stereosteckers)
- Kanalumschalung zwischen A und B (Tip des Stereosteckers)
Ich hoffe, ich konnte damit irgendwem helfen.
PS: ich hab versucht es so Idiotensicher wie möglich zu machen, ich glaube das merkt man
Edit: Diese Schaltung dürfte bei allen Laneys funktionieren, welche 5 Pol Anschlüsse haben
Man kann sie übrigens auch benutzen, um normale Footswitch an dem Amp zu benutzen
Und wenn man eine LED zwischen die Farbigen Kabel und die masse hängt, leuchtet sie wenn der Status auf ein ist.
