Der grosse HX-3 thread!

[happyfreddy]

in der HX 3 Terminologie wird der Schalter, der an Ring angeschlossen ist,
auch als RUN Schalter bezeichnet. Ohne diesen geschlossenen Schalter
ist kein Slow oder Fast möglich.



[hervshahn]

in der HX 3 Terminologie wird der Schalter, der an Ring angeschlossen ist,
auch als RUN Schalter bezeichnet. Ohne diesen geschlossenen Schalter
ist kein Slow oder Fast möglich.

Ah ok, falsch gesehen.

Das wäre dann also wie folgt, richtig?

- Slow: Ring+Sleeve

- Fast: Sowohl Tip+Sleeve als auch Ring+Sleeve

- Stop: Tip+Ring



[happyfreddy]

TIP und RING alleine verbunden ergibt Probleme am HX 3

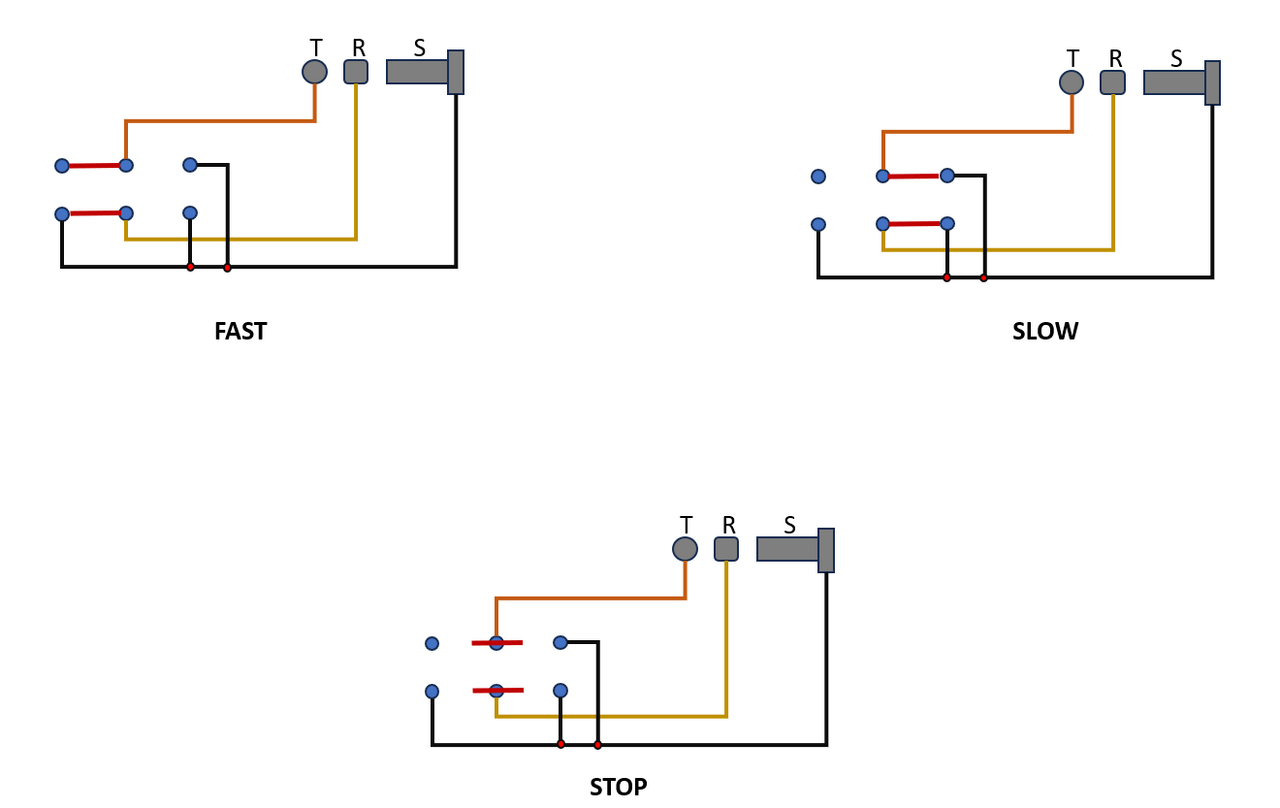

In der Zeichnung sind die roten Striche die Kontaktschieber
Beide sind gegeneinander ISOLIERT werden aber gemeinsam in die
jeweilige Position bewegt.
Im Bild ist die STOP Funktion gezeichnet

Es handelt sich um einen zwei poligen Umschalter mit Mittelstellung

Der unten eingezeichnete Schalter bedient nur den RING der in beiden Positionen
links und rechts mit dem mittleren Pin verbunden ist.
Das ist gleichbedeutend der RUN Funktion in beiden Endstellungen links und rechts
In der mittleren Position ist der Ring mit NICHTS verbunden.
Der obere Schalter bedient nur in einer Endstellung den Pin und schaltet ihn auf
Masse , in der anderen ist er mit NICHTS verbunden



[hervshahn]

Alles klar,

also dann so?



[happyfreddy]

Exakt



[hervshahn]

Hallo,

bin seit gestern und endlich stolzer Besitzer eines HX3.6 Midi Expanders, den ich an meinen Nord hängen möchte.

Ich habe gesehen dass im User Contributed Bereich bei KeyboardPartner ein CC-Set für den Nord Electro 4 verfügbar ist, welches ich mir heruntergeladen habe. Nach dem Auspacken des ZIP-Files erhalte ich eine CSV Datei, finde aber im HX3 Manager keine Möglichkeit diese in den Expander zu laden. Der CC Editor bietet mir nur an, HXM oder DAT Files zu öffnen.

Kann mir jemand einen Tip geben wie ich die electro4.csv Datei in den Expander bekomme?

Danke Euch !



[hervshahn]

Ähmm..sind .hxm Dateien evtl. nur umbenannte .csv Dateien?



[M_G]

Hallo,

wenn man das File in Excel öffnet
wird ersichtlich, dass es für den HX3.5
Editor ist.
Vielleicht kannst Du es händisch in den
HX3.6 Editor übertragen.
Über die Learn Funktion ist es aber auch
flugs neu erstellt.



[hervshahn]

Alles klar,

also dann so?

Anhang anzeigen 906888

Hallo,

ich habe das grade mal an meinem neuen HX3 Midi Expander getestet und glaube dass in dem Schaubild die Schaltungen für Fast und Slow vertauscht sind. Nach dem was ich gecheckt habe wäre für FAST eine Verbindung von Tip und Ring mit Sleeve notwendig, für Slow nur eine Verbindung von Ring mit Sleeve.

Kann das jemand bestätigen?



[happyfreddy]

Selbst wenn es verkehrt sein sollte .....
einfach den Schalter , der ja mit zwei Schrauben im Halfmoongehäuse befestigt ist ,
im Gehäuse umgedreht anschrauben. Dadurch ändert sich ohne irgendwas umzulöten.
die zur Schaltrichtung gehörende Funktion SLOW und FAST



[hervshahn]

Wenn es denn passt … bei meinem Nord Half Moon Switch ist das schon etwas sehr eng wenn man den Schalter dreht



[happyfreddy]

Steck einfach einen Stereo Stecker in die Leslieschalter Buchse.
Verbinde den Ring mit dem Schaft.
Wenn die Simulation/echtes Leslie langsam läuft
ist dies bei offenem Slow Fast Schalter
Läuft es schnell hat der offene Schalter die Funktion Fast

Sorry, ich sehe da absolut kein Problem wenn es um die Realisierung
der Schaltfunktion SLOW / FAST geht.
Man könnte auch einfach nur die BESCHRIFTUNG vertauschen



[Be-3]

Man könnte auch einfach nur die BESCHRIFTUNG vertauschen

Ich würde aber schon gesteigerten Wert darauf legen, dass wie gewohnt die Schalterstellung LINKS auch CHORALE (SLOW) entspricht.

Eigentlich ein bisschen schade, dass die HX3-Beschaltung da von Hammond (-Suzuki), Nord und Ventilator abweicht (falls das tatsächlich so sein sollte).
Wäre doch blöd, wenn @hervshahn seinen Nord-Schalter für die Nutzung mit HX3 umbauen müsste und den Schalter dann nicht mehr mit seinem Nord (ohne HX3) nutzen könnte.

Viele Grüße
Torsten



[Alibaba100]

…ich kann bei der Uhl beim sog. Halfmoon Switch“ alle möglichen Stellungen “programmieren“. Je nachdem wo der Schalter bei der Inbetriebnahme steht.

Grüsse

Wolfgang



[happyfreddy]

Also ich habe meinen Leslie Schalter immer so mit einem
preiswerten Gitarren 3 Wege Schalter verdrahtet und bei mir ist
links = offener Schalter = SLOW

Wenn hier ein Nord Schalter bei beiden Instrumenten fun ktionieren soll
kann er in der Variante Nord bleiben.
Ein HX 3 läßt eine Umprogrammierung der Schalterfunktion zu.
Vermutlich ist sowas bei Nord nicht möglich

Ich bin jetzt davon ausgegangen, daß ein Nord Leslieschalter verwendet werden soll,
weil nichts anderes zur Hand oder das Modell formschön und handlich ist und dann auch nur am HX 3 funktionieren soll.



[hervshahn]

Hi,

dass der HX3 eine Umprogrammierung der Schalterfunktion zulässt wusste ich nicht, wo und wie macht man das? Das wäre ideal, ich bin aufgrund diverser Infos hier und im Keyboardpartner Forum davon ausgegangen dass man den Schalter anders verdrahten muss



[happyfreddy]

Kommt eimnmal darauf an welche Version des HX 3 vorliegt.
Näheres zum HX 3 findet man dort zum download
http://wiki.keyboardpartner.de/index.php?title=HX3.5_Hauptseite_(deutsch)
bitte herunterscrollen zu den Dokumenten



[Be-3]

Ein HX 3 läßt eine Umprogrammierung der Schalterfunktion zu.
Vermutlich ist sowas bei Nord nicht möglich

Genau, bei Nord kann man tatsächlich nichts konfigurieren: Da hat man nur bei einigen Modellen die Auswahlmöglichkeit "Half Moon Switch" und keine weiteren Konfigurationsmöglichkeiten.

Dass sich die Schalterfunktion beim HX3 umprogrammieren lässt, ist das ja schon mal super.

Aber wäre es nicht eine Überlegung wert, beim HX3 künftig eine Default-Einstellung auszuliefern, die zu den käuflichen Half-Moon-Switches passt (wie die von Nord oder den Hammond-Suzuki CU-1)? Ob die Schalter von Viscount/Crumar/KeyB passen würden, weiß ich nicht. Da wird ja immer ein großes Geheimnis drum gemacht, damit man den "Original"-Schalter kauft.
Die sind zwar sündhaft teuer (und nicht nur meiner Meinung nach stark überteuert), aber es gibt ja Leute, die sich keinen eigenen Schalter bauen oder an den teuren Fertig-Lösungen herumbasteln (Garantie!) möchten?

Viele Grüße
Torsten



[happyfreddy]

Die DEFAULT Einstellung des HX 3 ist die Verdrahtung der Stereo Klinkenbuchse..
Der " EInschalter" der Leslie Simulation entspricht hier der Funktion
des " RINGES". Ist der nicht "eingeschaltet" passiert rein garnichts , egal
in welchser Position der SLOW / FAST Schalter steht.

Ein 122er Leslie läuft nach Einschalten bedingt durch die Schaltung des
122er Amps zunächst hoch. Sobald die Röhren in Funktion sind hängt es allein
von der Position des Slow / Fast Schalters ab mit welcher Geschwindigkeit es dann weiterläuft.
Mit dem einpoligen Slow / Fast Halfmoon Schalter gibt es auch nur ein
Slow oder Fast.
Eine Optik des Halfmoon ist hier scheinbar der Grund irgendwelcher
Preisgrundlagen diverser ähnlich aussehender Nachbauten

Irgendwelche Geheimnisse gibt es bei mechanischen Schaltern nicht.
Aufschrauben und nachsehen schafft Klarheit.
Auch kochen irgendwelche Hersteller auch nur mit Wasser.
Will man eine STOP Funktion haben geht das nur mit einem 3 Wege Schalter mit
Mittelstellung. Alternativ ist sowas aber auch mit zwei separaten Schaltern möglich.

Eigentlich müßte man mal nachdenken warum ein HX 3 immer dafür herhalten
soll irgendwelche Mankos anderer Hersteller auszugleichen nur damit man
Instrumente zweier Hersteller miteinander koppeln kann um seine musiklaischen
Vorstellungen umsetzen zu können.



[Be-3]

Der " EInschalter" der Leslie Simulation entspricht hier der Funktion
des " RINGES". Ist der nicht "eingeschaltet" passiert rein garnichts , egal
in welchser Position der SLOW / FAST Schalter steht.

Das ist ja auch sinnvoll. Aber auch bei Nord/Hammond/Ventilator so.

Ein 122er Leslie läuft nach Einschalten bedingt durch die Schaltung des
122er Amps zunächst hoch. Sobald die Röhren in Funktion sind hängt es allein
von der Position des Slow / Fast Schalters ab mit welcher Geschwindigkeit es dann weiterläuft.

Ja, kenne und liebe ich so.
Ansonsten ist es klar, dass auch bei einer Leslie-Simulation der Betriebszustand von der Stellung des Schalters abhängen muss. Ist aber auch kein Unterschied zu Nord/Hammond/Ventilator.

Mit dem einpoligen Slow / Fast Halfmoon Schalter gibt es auch nur ein
Slow oder Fast.

Das ist ja auch eine tolle Lösung, weil durch den TS-("Mono")-Klinkenstecker automatisch RING/GND kurzgeschlossen werden und somit nur noch zwischen SLOW und FAST umgeschaltet werden kann. STOP gibt's dann nicht.
Aber auch das ist bei Nord/Hammond/Ventilator so.

Mir ging es ja nur um eine möglichst einheitliche Interpretation von SLOW oder FAST, wenn TIP und RING verbunden sind.

Eine Optik des Halfmoon ist hier scheinbar der Grund irgendwelcher
Preisgrundlagen diverser ähnlich aussehender Nachbauten

Da hast Du auch wieder recht und auch die originalen alten Halfmoon-Switches für "echte" Hammonds kosten eine ganze Menge.
Und sie neigen dazu, ständig im Türrahmen hängenzubleiben und dabei beschädigt zu werden.

Irgendwelche Geheimnisse gibt es bei mechanischen Schaltern nicht.
Aufschrauben und nachsehen schafft Klarheit.

Klar. Aber ich werde den Teufel tun und mit die teuren Dinger für jeweils weit über 100 Euro kaufen, um sie aufschrauben zu können.

Deshalb fände ich es nett, wenn die Hersteller solche Angaben freiwillig in der Doku machen könnten.
Ich persönlich habe kein Problem mit Umbau oder Löten, aber für die Garantie ist es eben nicht gut.

Viele Grüße
Torsten
