Das Innenleben von Rack-Geraeten

Um den Ball mal weiterzuspielen....;)

Soldano X88r (is aber nicht meiner )

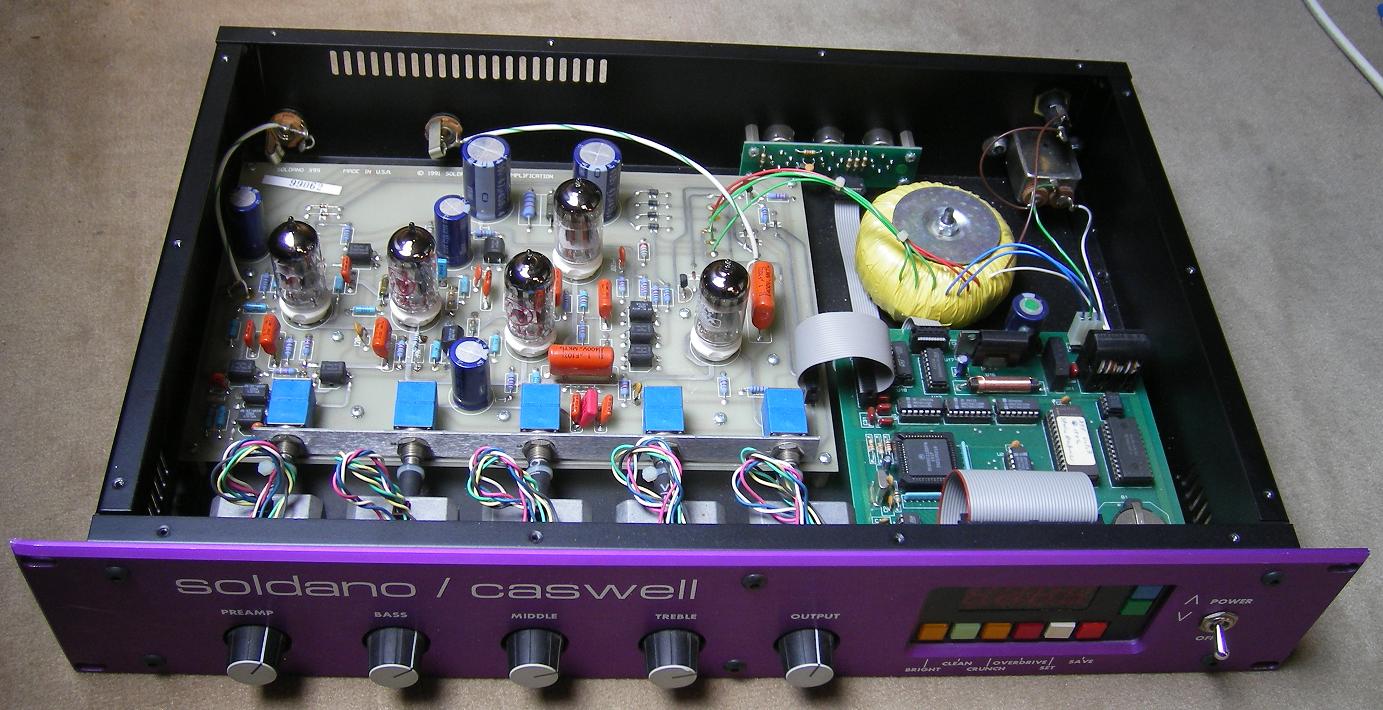

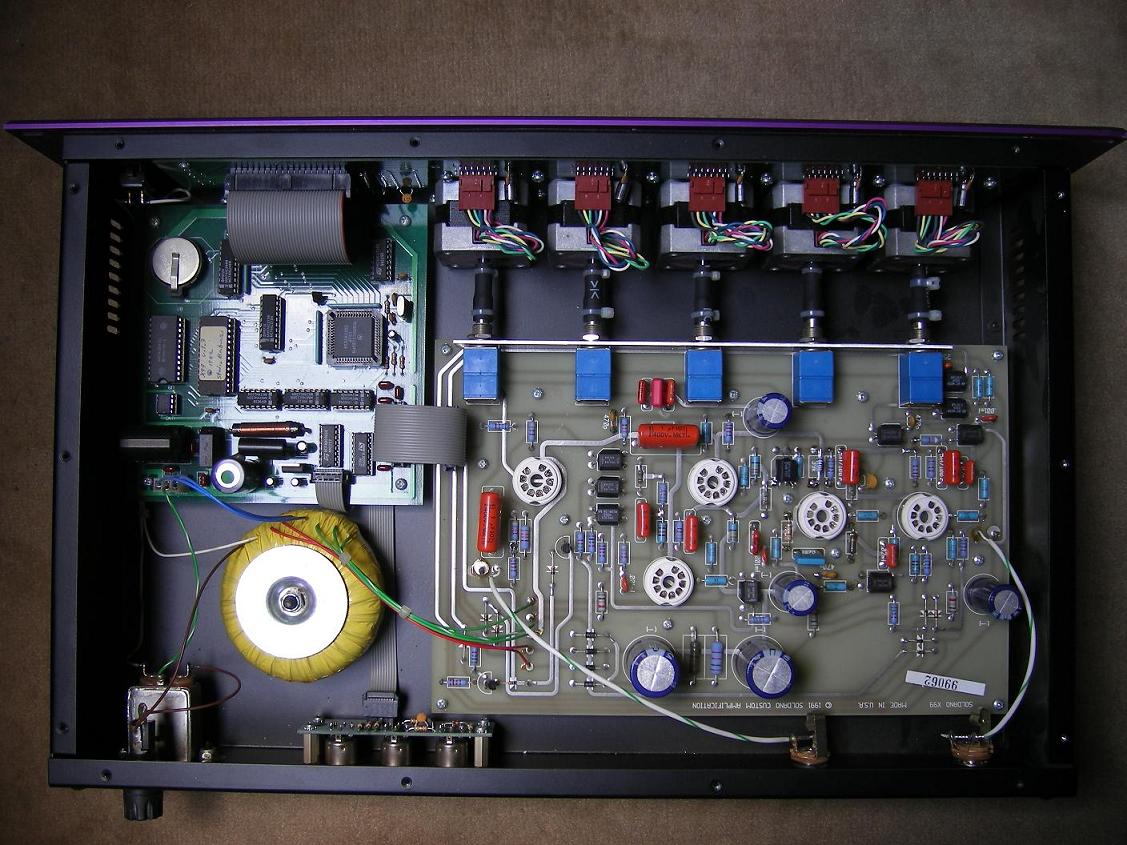

Soldano X99 ( diesmal wohl meiner ;))

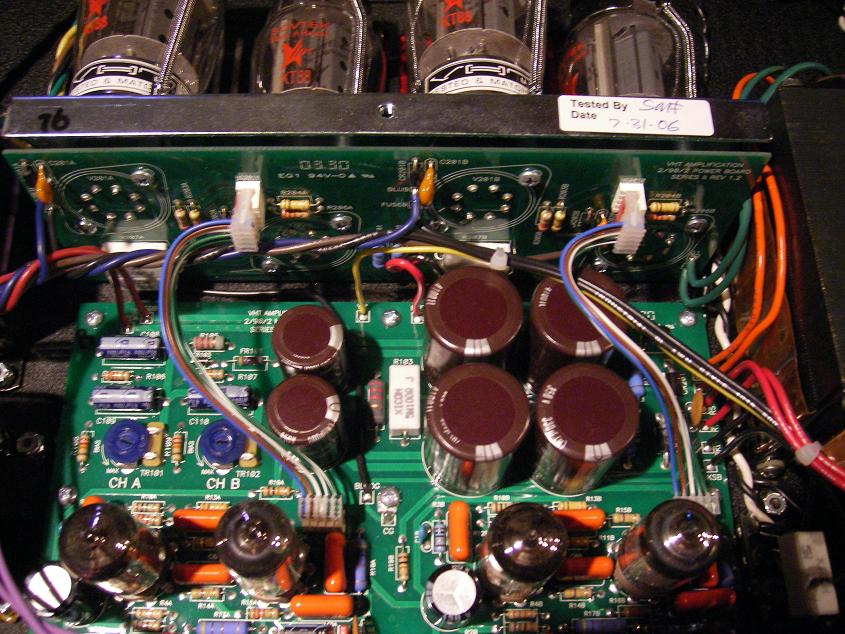

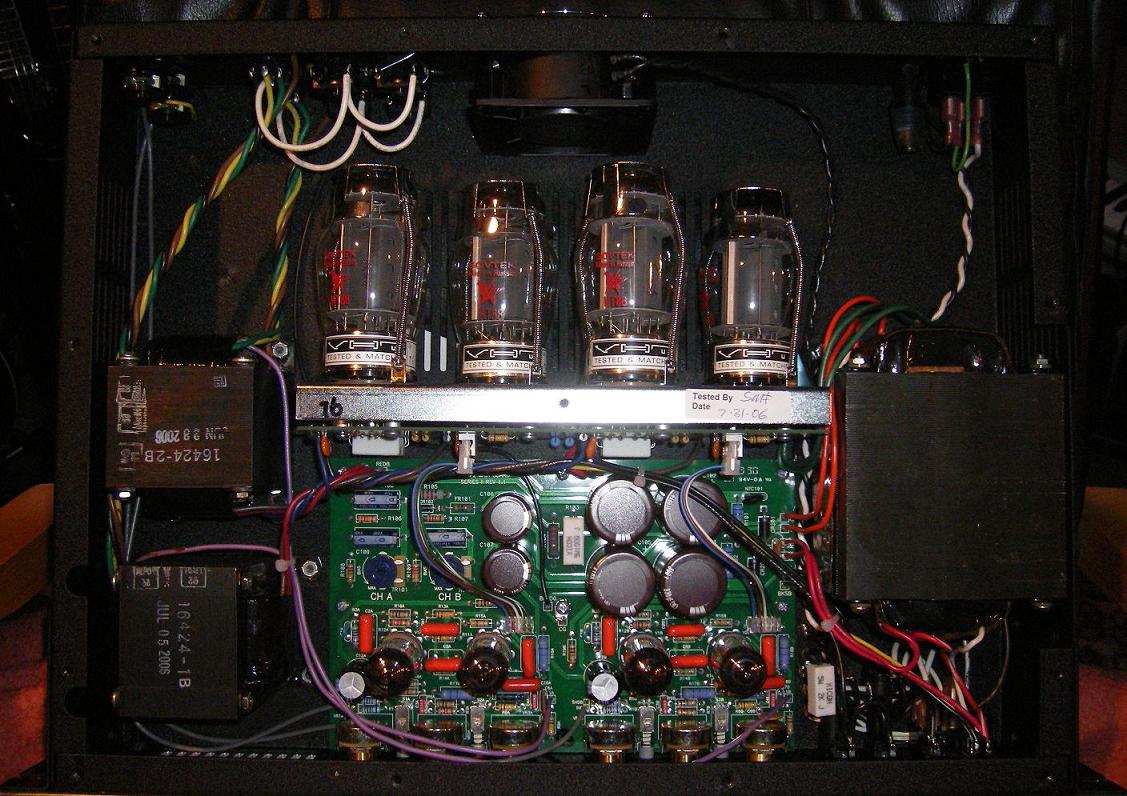

VHT TWO/NINETY/TWO (hatten wir zwar schon, hier aber in besserer Quali)

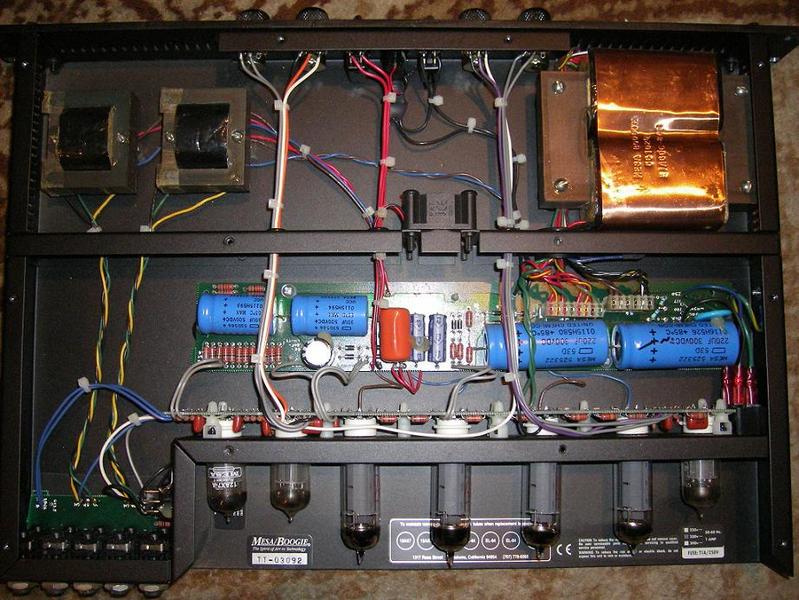

Mesa 20/20






Gruß Onkel Piero :D


Anhänge

  • Soldano X-88R.JPG
    Soldano X-88R.JPG
    137,6 KB · Aufrufe: 421
  • SoldanoX99.JPG
    177,8 KB · Aufrufe: 272
  • Soldano X99.JPG
    Soldano X99.JPG
    171,1 KB · Aufrufe: 1.449
  • VHT 2-90-2.JPG
    VHT 2-90-2.JPG
    177,3 KB · Aufrufe: 432
  • TWO-NINETY-TWO IV.JPG
    TWO-NINETY-TWO IV.JPG
    128,4 KB · Aufrufe: 296
  • IMGP0302.jpg
    108,7 KB · Aufrufe: 263
VHT TWO/NINETY/TWO (hatten wir zwar schon, hier aber in besserer Quali)


Jau, muckt da jemand gegen mein Bild;):D:great:

Na wenigstens sieht man mal bei diesem Bild das VHT nicht alle Röhrensockel PCB mounted (weil z.b. liegend), was so manchem Bastelfreak gefallen wird dem der Spruch auf der Deliverance-Platine übel aufstößt.

Grüße vom Elm

Edit: Bei der Mesa is es ja genauso, und gegen diese Bauweise ist keiner :screwy:

HIho!



Kannst du davon mal ein Bild von hinten machen? Ich will wissen, wie die die Potis da ansteuern, ich sehe das sowas wie Schrittmotore ^^.

MfG OneStone

Kannst du davon mal ein Bild von hinten machen? Ich will wissen, wie die die Potis da ansteuern, ich sehe das sowas wie Schrittmotore ^^.



Oh man, ich hatte gerade alles wieder verschraubt (inkl. im Rack!)

Bitteschön:



Gruß P.


Anhänge

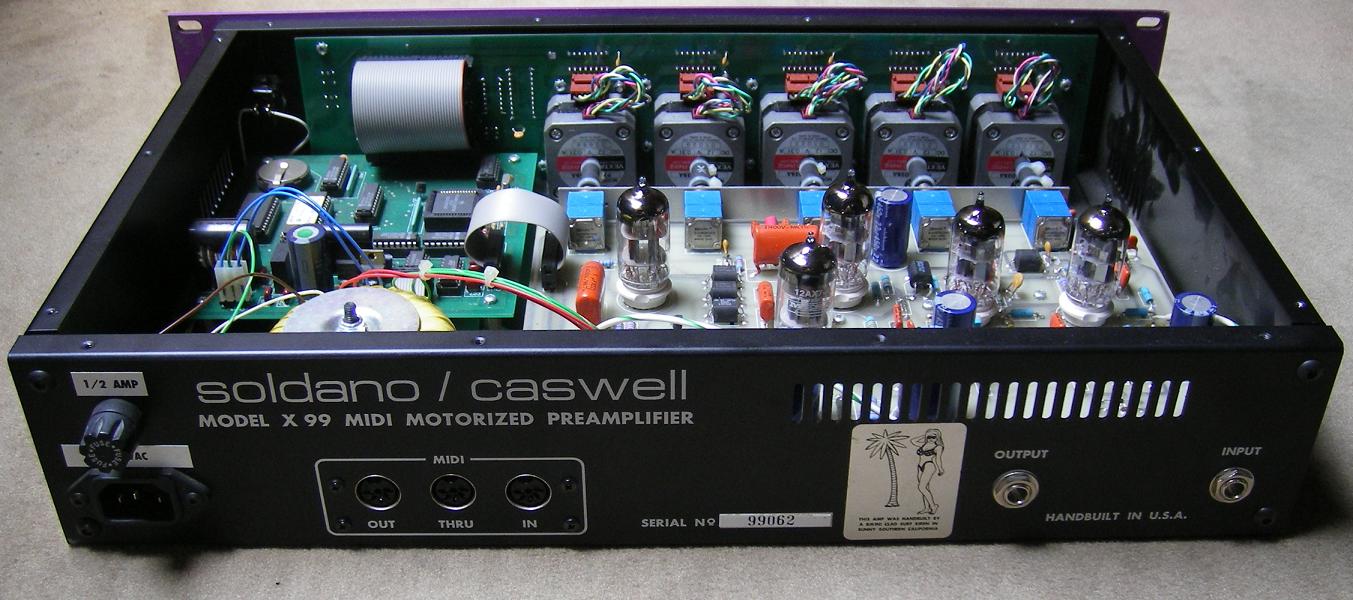

  • Soldano_back.JPG
    144,3 KB · Aufrufe: 1.431
Kannst du davon mal ein Bild von hinten machen? Ich will wissen, wie die die Potis da ansteuern, ich sehe das sowas wie Schrittmotore ^^.

MfG OneStone

Ist auch so. Der x99 ist komplett Midi-programmierbar. Wird bei dem afaik durch stellmotoren an den Potis realisiert.

Wie schnell wird denn da so der Presetwechsel durchgeführt?

grüße vom Elm

Der Sound ist sofort da, die Motorpotis brauchen ein paar Augenblicke bis sie die Stellung gewechselt haben.

Ein paar??? Ich würd sagen schneller als du mit dem Auge blinzelst :D

Kennste den schon Swen? (also den Preamp mein ich )

Gruß vom Elmwood

Die Potis die von den Schrittmotoren gesteuert werden sind also nicht im Signalweg??

Gruesse vom Elm

PS: Was steht denn auf dem Aufkleber mit der Palme und dem Schneckchen?

aaahhh danke... gestern konnte ich diese "this amp was handbuilt..." irgendwie ned lesen... war wohl ein knick in der optik

gruesse vom elm

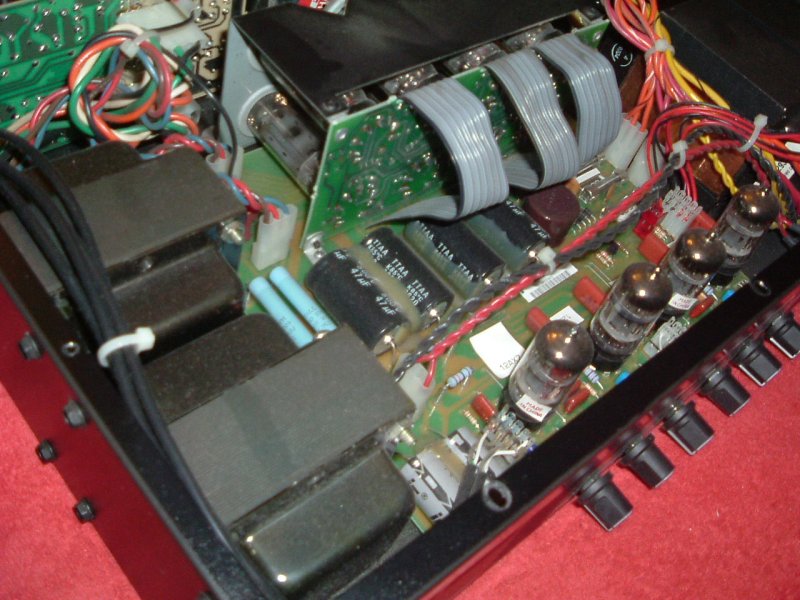

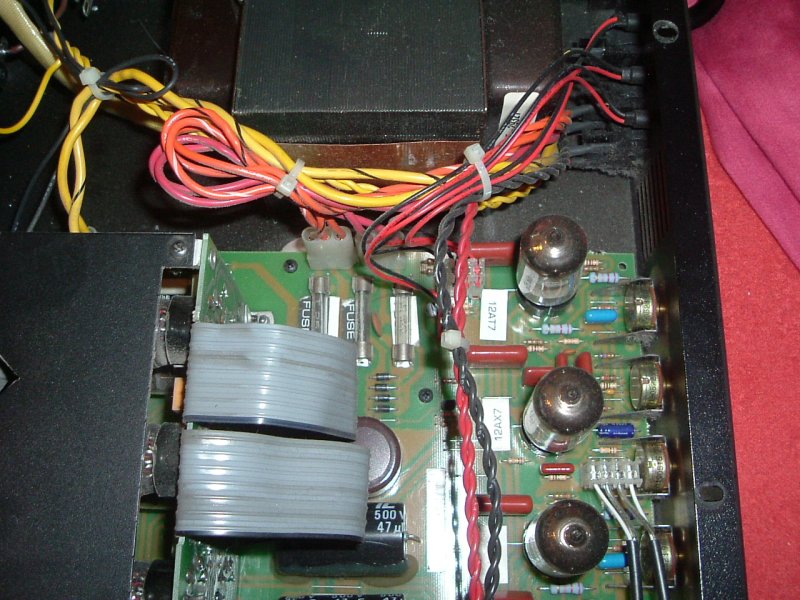

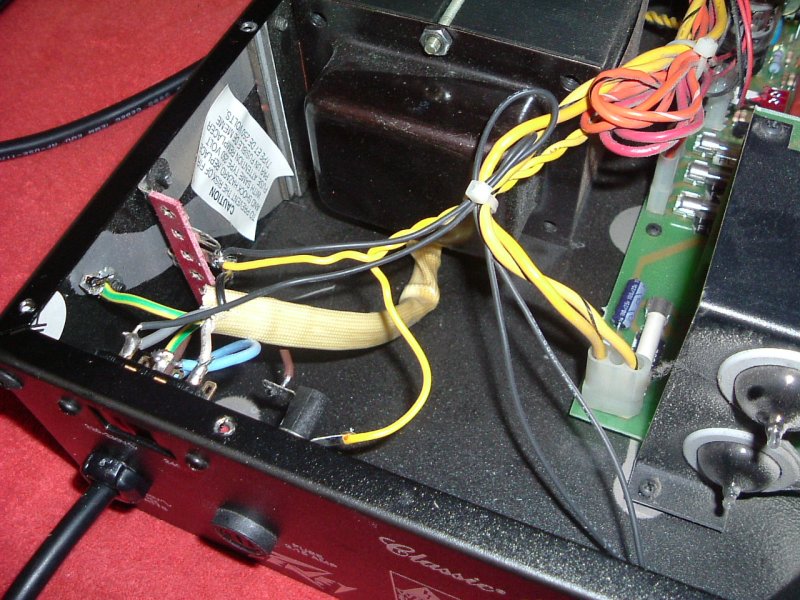

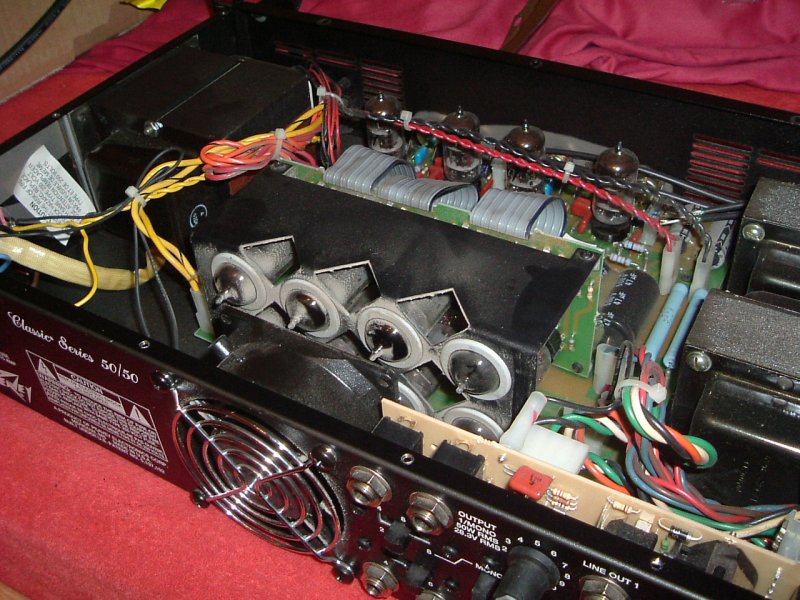

Peavey Classic 50/50 Endstufe


Anhänge

  • DSCF3157.JPG
    133,8 KB · Aufrufe: 389
  • DSCF3158.JPG
    140,2 KB · Aufrufe: 298
  • DSCF3159.JPG
    110,9 KB · Aufrufe: 313
  • DSCF3160.JPG
    129,6 KB · Aufrufe: 337

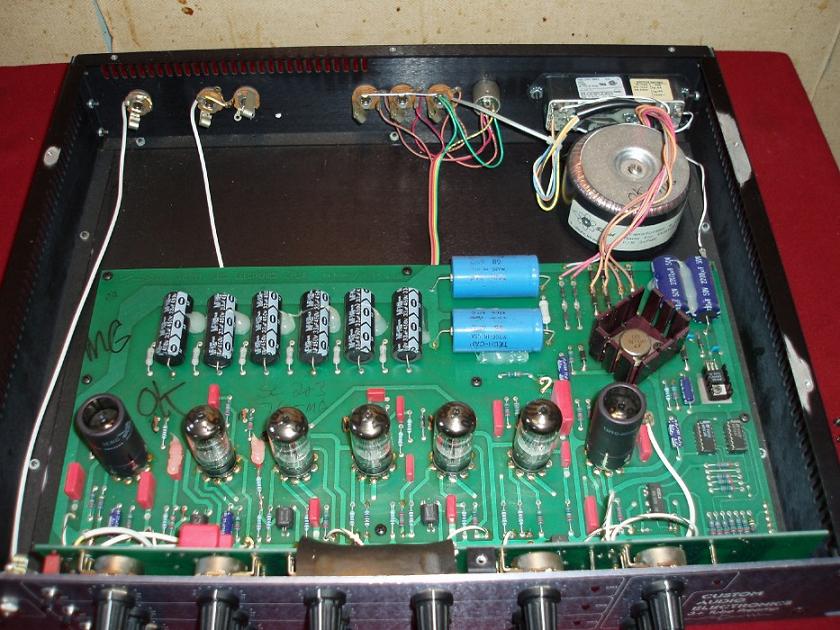

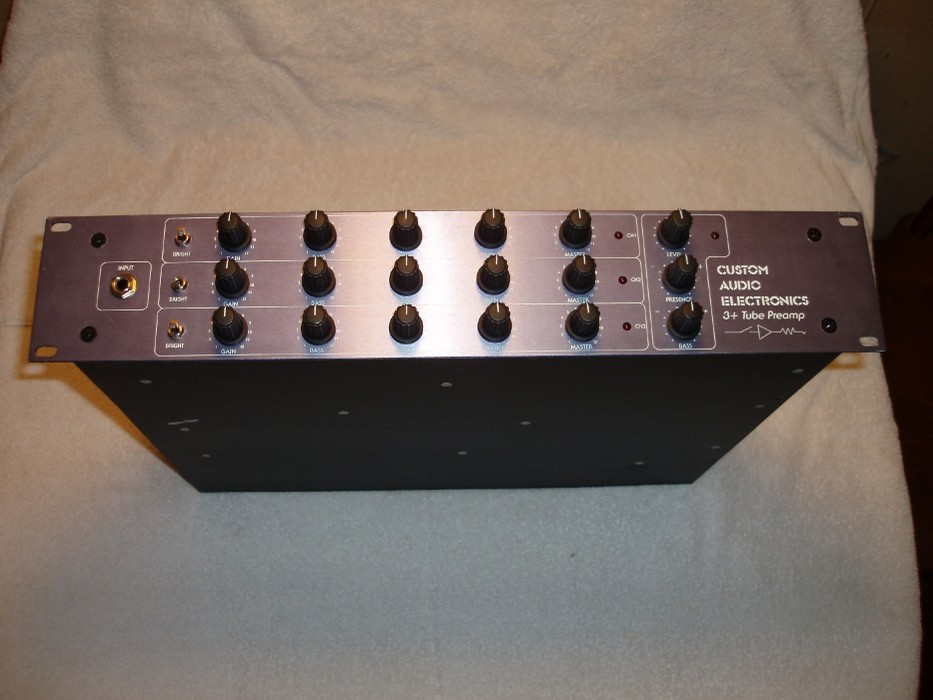

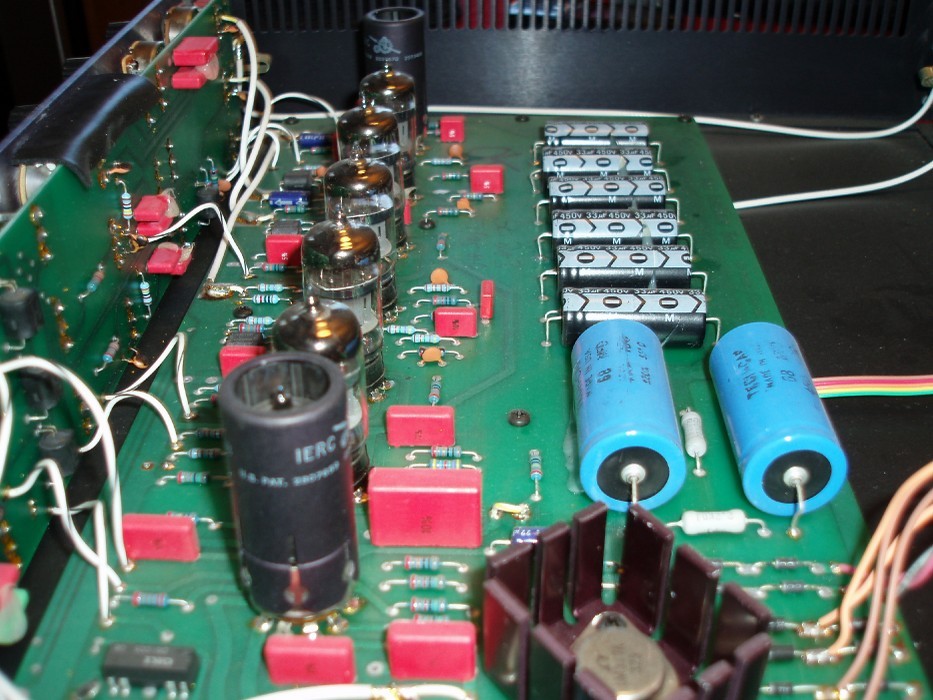

Custom Audio 3+ Preamp

und nochmal:

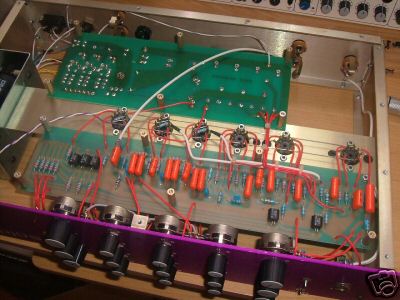

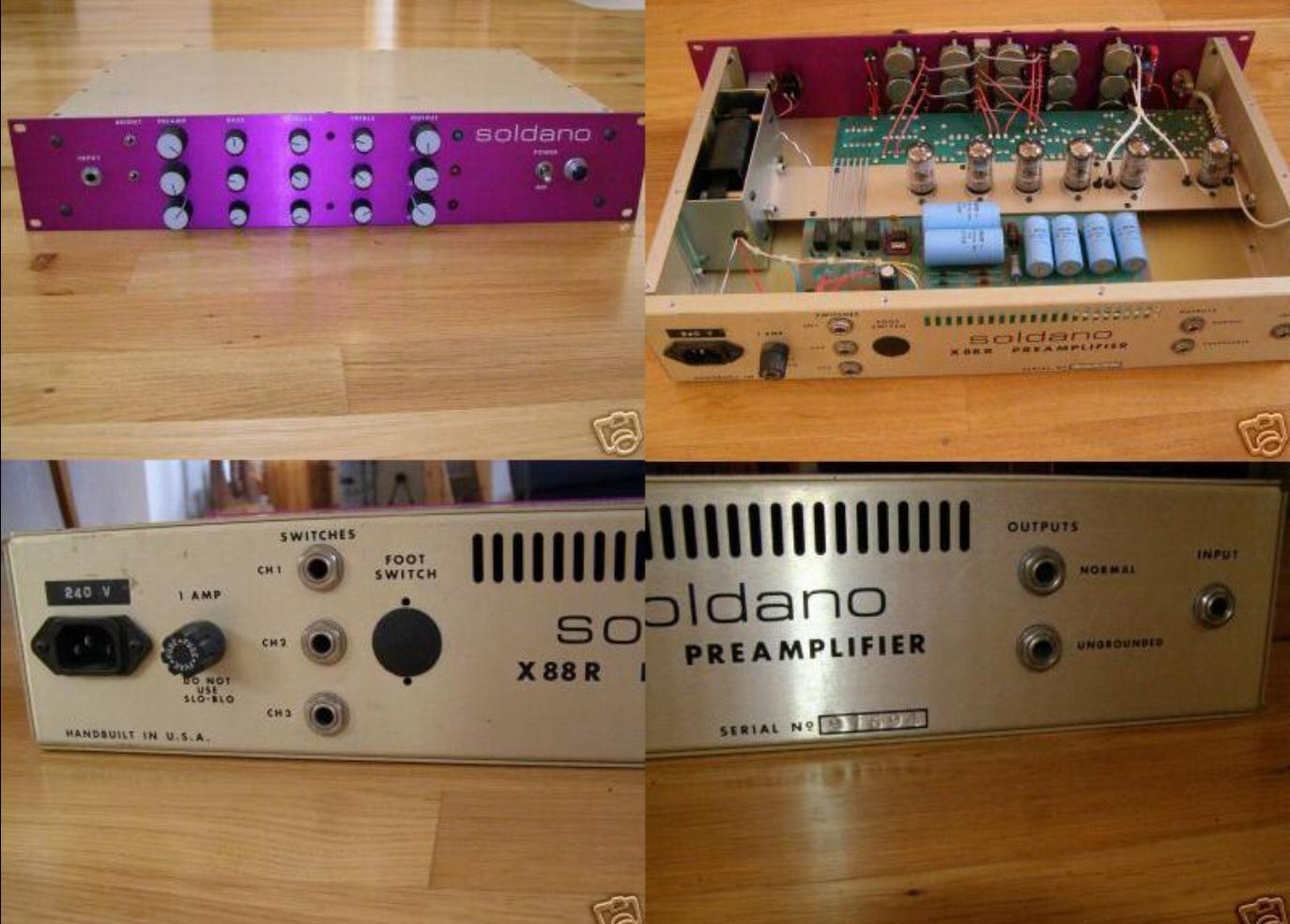

Soldano X 88R (diesmal auch von unten)


Anhänge

  • CAE3+++.jpg
    114,4 KB · Aufrufe: 351
  • CAE3++.jpg
    183,7 KB · Aufrufe: 334
  • CAE3+.jpg
    115,4 KB · Aufrufe: 378
  • X-88R_bottom.JPG
    29,6 KB · Aufrufe: 573
Man beachte das Datum auf dem Trafo...Hoffentlich hält sie noch lange!

Da steht was von 1991. Demnach darf das Ding frühestens 2041 kaputtgehen. Zumindest habe ich 50 Jahre alte Geräte und die gehen wie am ersten Tag...so what?

Wenn der Trafo so alt ist, werden wohl die restlichen Teile nicht von 2001 sein. Um den Trafo hab ich mir auch keine gedanken gemacht.

Mittlerweile ist das "Thema" auch schon uralt...so what?

Hier noch wat zum gucken!

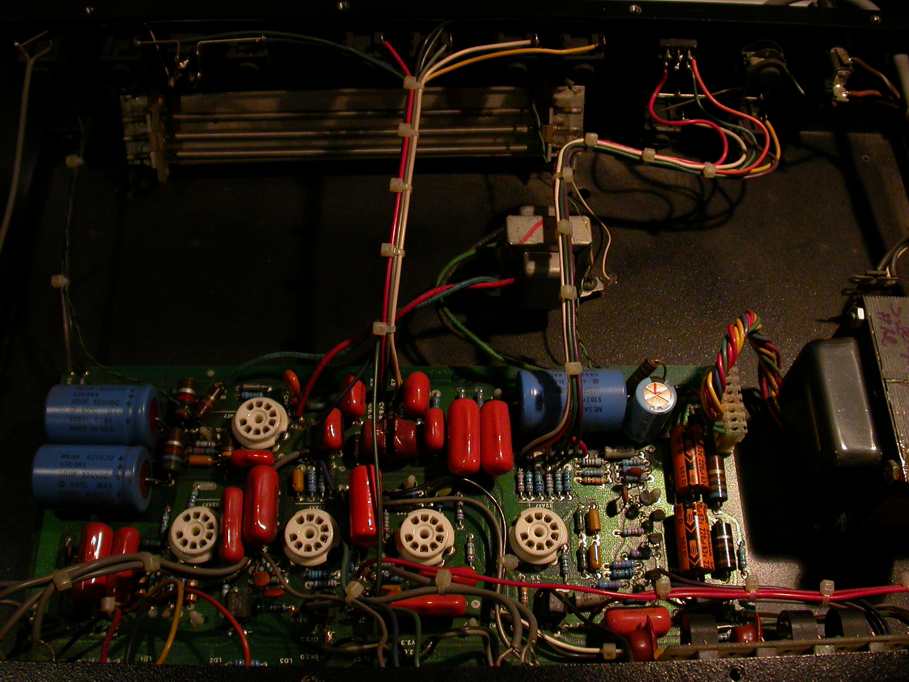

Innenleben des frisch gereinigten Studio Preamps! Wer demnächst mal alles aufschrauben und dokumentieren.


Anhänge

  • 9.jpg
    95,4 KB · Aufrufe: 527
Sorry für die miese Quali, aber ich hattte mit meinem Fotohandy heut im Store nur einen Versuch :(

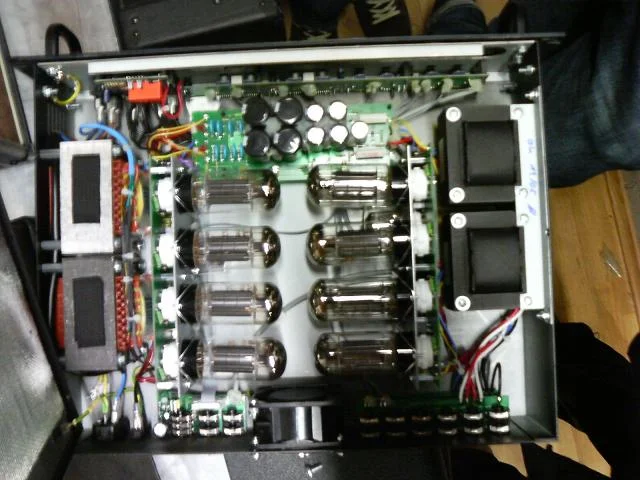

Engl 850/100

(und diesmal kein Genörgel über zu kleine Ausgangsübertrager - zumindest nicht von mir ;))


Anhänge

  • ENGL850-100.JPG
    55,5 KB · Aufrufe: 830

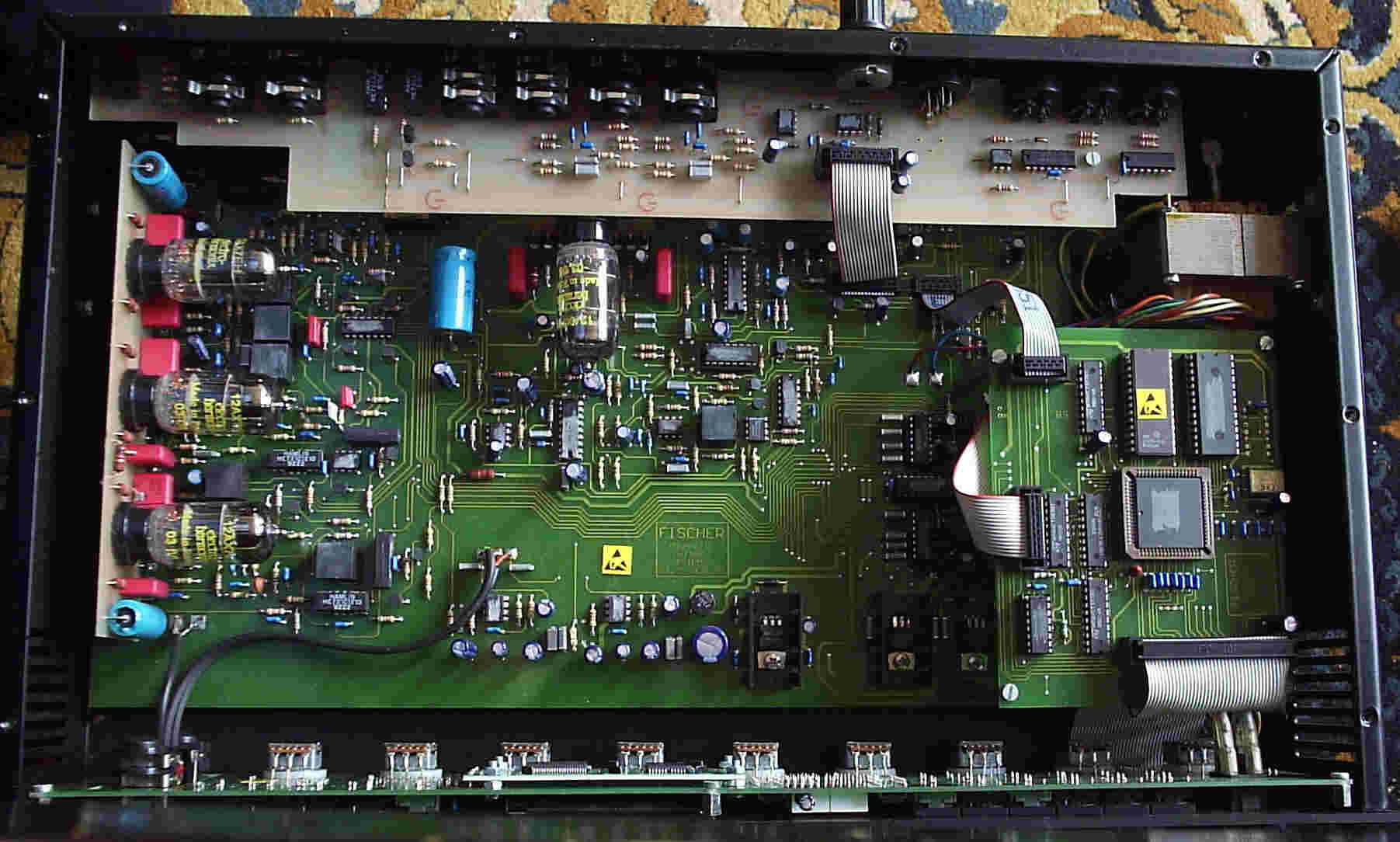

Fischer Challenge Midi Tube Preamp


Anhänge

  • Callenge_innen2.jpg
    92,7 KB · Aufrufe: 497
