Booster mit Tonregler

[Gast112019]

Hallo

Mein Gitarrenlehrer hat mich gestern gefragt, ob ich ihm ein Boostpedal für seine Strat bauen könnte. Allerdings hatte er noch den speziellen Wunsch, dass dieser Booster gleichzeitig auch noch den Sound "wärmer" oder "mittiger" machen soll. Also so, dass seine Strat einen leichten Soundeinschlag in Richtung Humbucker bekommt.

Am einfachsten wäre es sicherlich, einen linearen Booster zu bauen und diesen noch mit einem Tonregler auszustatten. Allerdings weiss ich nicht, was für einen Tonregler ich für den oben genannten "Humbuckereffekt" einbauen soll; muss es ein normales Tonpoti sein, wie man es auch an der Gitarre selber hat, oder eher einen Mittenregler oder gar einen Presence-Regler? Was sind genau die Unterschiede zwischen diesen drei Reglern?

Gruss, Marc



[warwicki]

Seymour Duncan Pickup Booster...

Grüße
Andy



[bernhard42]

Servus Marc,

http://www.geofex.com/FX_images/apolobst.gif

Wenn Du den 1,8 nF-Kondensator größer auslegst (evtl. schaltbar), müßte sowas wie ein Mitenboost mit einstellbarer Mittenfrequenz draus werden. Soweit die Theorie ... Einfach genug, um die Schaltung mal auf Lochraster zu testen...

Gruß Bernhard



[Gast112019]

Seymour Duncan Pickup Booster...

Grüße
Andy

Ja genau so etwas in der Richtung wäre gut. Ich hab mir eben mal den Schaltplan des Pickup Boosters angeschaut (http://analogguru.an.ohost.de/193/schematics/SeymourDuncan_PickupBooster.gif); das sind ja einfach zwei verschiedene Kondensatoren auf Masse, die diesen "Humbucker-Effekt" erzeugen!? Aber was machen die genau? Sind das gewöhnliche Low-Pass Filter oder so etwas Ähnliches? Und könnte man die auch in einem beliebigen andren Booster einbauen?

Gruss, Marc



[Gast112019]

Servus Marc,

http://www.geofex.com/FX_images/apolobst.gif

Wenn Du den 1,8 nF-Kondensator größer auslegst (evtl. schaltbar), müßte sowas wie ein Mitenboost mit einstellbarer Mittenfrequenz draus werden. Soweit die Theorie ... Einfach genug, um die Schaltung mal auf Lochraster zu testen...

Gruß Bernhard

Hm, es soll aber kein Mittenbooster werden, sondern ein linearer Booster, der eine Singlecoil-Gitarre, etwas mehr nach Humbucker tönen, oder anders gesagt ein wenig dumpfer oder wärmer klingen lässt.

Gruss, Marc



[toby1000]

Hi,

will er denn wirklich einen Booster oder nur einen Humbucker sound?

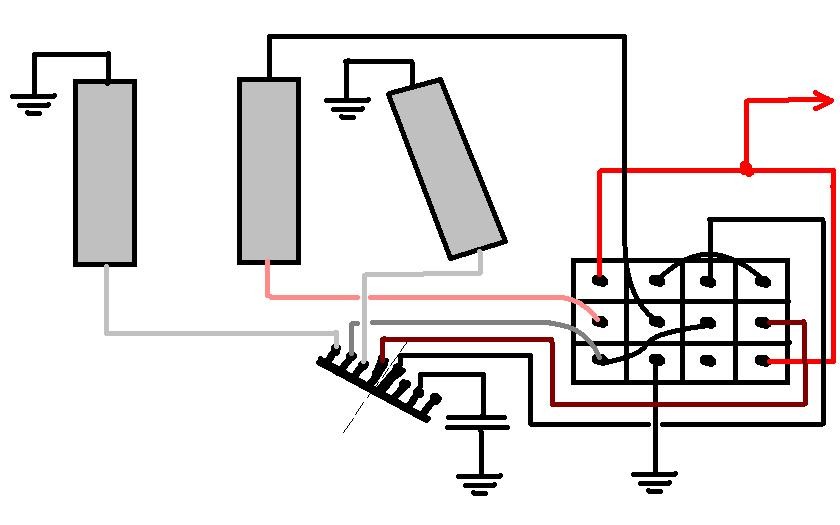

Für zweiteres wäre es einfach wenn du ihm bei miniswitch serielle pickup kombinationen zur verfügung stellst.
hier ein thema http://forum.musikding.de/vb/showthread.php?t=25718 wo ich das beschrieben habe. die schaltung am ende ist die die ich auch verlinke, falls du dort nicht angemeldet bist. bei fragen einfach ne PN

Toby



[Gast112019]

Hi,

will er denn wirklich einen Booster oder nur einen Humbucker sound?


Für zweiteres wäre es einfach wenn du ihm bei miniswitch serielle pickup kombinationen zur verfügung stellst.
hier ein thema http://forum.musikding.de/vb/showthread.php?t=25718 wo ich das beschrieben habe. die schaltung am ende ist die die ich auch verlinke, falls du dort nicht angemeldet bist. bei fragen einfach ne PN

Toby

Hallo
Nein er will einen Booster, keinen Pickup Switch.
Gruss



[RomanS]

Ich würd einfach an den Eingang des Boosters einen Lastkondensator hängen (also einen Kondensator vom Signal zur Masse, am besten einen Silver Mica/Glimmer-Typ, mit den Werten würd ich etwas rumexperimentieren (kosten ja nicht die Welt), irgendwo zwischen 220 und 1000pF sollte es dann Humbucker-mäßiger klingen).



[Gast112019]

Ich würd einfach an den Eingang des Boosters einen Lastkondensator hängen (also einen Kondensator vom Signal zur Masse, am besten einen Silver Mica/Glimmer-Typ, mit den Werten würd ich etwas rumexperimentieren (kosten ja nicht die Welt), irgendwo zwischen 220 und 1000pF sollte es dann Humbucker-mäßiger klingen).

Also eigentlich genau das machen, was beim Seymour Duncan Pickup Booster gemacht wurde; das Ding muss aber in jedem Fall nach dem Eingangskondensator kommen, oder?!

Gruss, Marc



[RomanS]

Das lass ich lieber einen der hiesigen Elektronikgursus beantworten...

Aber meiner Meinung nach wär's egal, ob der davor oder danach sitzt - schließlich bauen sich manche sowas für einen Humbuckersound gleich direkt in die Gitarre (Stichwort "Lastkondensator"), und dann säße der ja auch vor dem Eingangskondensator...



[Gast112019]

Mittlerweile steht fest, was für ein Booster es werden soll: ein ZVex Super Hard On
Dazu gleich noch eine Frage: Welches ist der richtige Schaltplan des SHO?
Dieser hier:
http://www.matsumin.net/diy/bunkai/Z_vex_SHO/Z.Vex_SHO_sch.BMP
oder dieser:
http://analogguru.an.ohost.de/193/schematics/Zvex_SHO.gif

Zum Höhenfilter:
Diesen könnte man meines Wissens auch direkt nach C2 (beim SHO) plazieren, oder?!
Und bewirkt dieser Kondensator auf Masse eigentlich das Selbe, wie das Ton-Poti in der Gitarre oder wie ein klassischer Low-Pass-Filter?

Gruss, Marc



[raphrav]

der clapton signature strat midboost?
http://www.diystompboxes.com/pedals/ECmidbst.zip



[Uwe.s.]

Hallo Marc,

ich rate Dir vom SHO ab wegen des Crackle-Problems (ist auch in Deinem zweiten Schaltplan benannt): Wenn ich die Verstärkung einstelle, hört es sich an, als sei das Poti verdreckt.
Der Vorschlag von raphrav ist sicher hochwertig. Sollte er Dir löttechnisch zu umfangreich sein, schlage ich mal dieses hier vor:
http://www.albertkreuzer.com/pics/el/pre/schem/powerpot_sch.gif
Da müsste dann aber noch (wie beim SHO auch) noch ein geschmacklich passender Kondensator davor.

Viel Erfolg

Uwe.s.



[Gast112019]

Hallo Marc,

ich rate Dir vom SHO ab wegen des Crackle-Problems (ist auch in Deinem zweiten Schaltplan benannt): Wenn ich die Verstärkung einstelle, hört es sich an, als sei das Poti verdreckt.
Der Vorschlag von raphrav ist sicher hochwertig. Sollte er Dir löttechnisch zu umfangreich sein, schlage ich mal dieses hier vor:
http://www.albertkreuzer.com/pics/el/pre/schem/powerpot_sch.gif
Da müsste dann aber noch (wie beim SHO auch) noch ein geschmacklich passender Kondensator davor.

Viel Erfolg

Uwe.s.

Hallo Uwe

Ok, das mit dem "Crackeln" ist ein Argument. Aber wenn man den Schaltplan des SHO mit dem Booster von deinem Link und dem EHX Linear Power Booster vergleicht, sind die drei ja sozusagen fast identisch. Ich könnte also auch einfach den EHX LPB bauen ...

Gruss, Marc



[Uwe.s.]

Hallo Marc,

nun ja, da sind schon ein paar Unterschiede, aber der LPB ist sicher auch keine schlechte Wahl.

Wenn Du Dich näher mit dem Powerpot beschäftigen willst:

http://www.till.com/articles/GuitarPreamp/index.html

Aber wie gesagt: LPB geht bestimmt auch.

Grüße

Uwe.s.



[Gast112019]

Ich bin noch auf eine andere Möglicheit gestossen: den AMZ Boutique Boost. Der hat bereits einen Tonregler eingebaut und man kann ausserdem noch das Input Gain (mit einem Trimpot) einstellen.
Hat jemand schon Erfahrungen mit diesem Booster gemacht?

Mfg, Marc



[RomanS]

Hi,
ich hab den AMZ Boutique Booster (und auch den AMZ Mini Booster, auf dem der Boutique Booster basiert) schon gebaut - beides sehr feine Geräte, allerding haben beide einen "klangauffrischenden" Charakter (sprich: die Höhen werden aufgrund der hohen Eingangsimpedanz deutlich hervorgehoben - also das Gegenteil von "Humbucker-Sound") - beim Boutique Booster läßt sich das aber durch den Tonregler in gewissem Maße steuern (und beim Mini Booster durch einen Kondensator auf Masse - so hab ich das für mich gelköst).

Aber im Prinzip sollte es auch der LPB tun - der hat von vorneherein NICHT dies Höhen-betonende Charakteristik des Boutique/Mini Boosters (oder auch des SHO und des MXR Microamp), sondern klingt sehr viel fetter - einziger Nachteil des LPB: mit leistungsstarken Tonabnehmern und bei höheren Boost-Einstellungen beginnt der relativ rasch zu zerren (bei "normalen" Single Coils sollte das aber kein Problem sein); beim LPB könnte man sich evtl. sogar Modifikationen durch Lastkondensatoren, etc. sparen, außerdem gibt's den neu schon um rund 40€ von Electro Harmonix, wenn man da den 3PDT-Schalter, Hammond-Case, Buchsen, Poti, etc. erst kaufen muß, lohnt sich ein Selbstbau kaum...



[Gast112019]

Ok, vielen Dank für die Tipps! Ich werd mir die Sache noch einmal durch den Kopf gegen lassen!

Gruss, Marc



[kurt-hendrix]

färbt der pickuo booster (SDuncan) den sound oder verstärkt der nur?
Hatte mal in HH so ding vor nem 800er mit einer Strat gehör und wow...
Leider weiß ich nich mehr was für ein Teil das war



[Gast112019]

färbt der pickuo booster (SDuncan) den sound oder verstärkt der nur?
Hatte mal in HH so ding vor nem 800er mit einer Strat gehör und wow...
Leider weiß ich nich mehr was für ein Teil das war

Er kann ohne Färbung arbeiten oder aber mit einer mehr oder weniger starken Höhendämpfung. Ist per Kippschalter einstellbar.
