Für mich sieht die Schaltung nach einer Reduzierung der Schirmgitterspannung (+480V bis +130V) und gleichzeitiger Reduzierung der Biasspannung (-59V bis -13V) aus. Für eine sichere Aussage müsste sich aber jemand mit Ahnung den Schaltplan anschauen. Mit der Ahnung ist es bei mir nämlich so eine Sache ...
Du hast da schon Recht, genau das haben die gemacht.

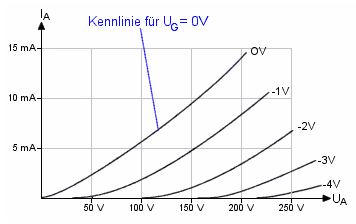

Man stellt mit "POWER" die Schirmgitterspannung Ug2 ein. Das bewirkt aber ein Absenken des Ruhestroms zu niedrigeren Schirmgitterspannungen hin.
Um dem gegenzuwirken hat der Verstärker eine zweite Schaltung, die diese Schirmgitterspannung misst und dann die -Ug1 eben so einzustellen versucht, dass der Ruhestrom konstant bleibt.
Das Problem hierbei ist, dass in der Schaltung ein festes Verhältnis von "weniger Ug2" und "mehr Ug1" hinterlegt ist. Das ist aber von der jeweiligen Röhre abhängig und kann nicht bei jeder Röhre gleich gut funktionieren. An sich müsste man zusätzlich zur Einstellung von BIAS (also das Poti zum Einstellen des Ruhestroms) ein zweites Poti haben, mit dem man das Verhältnis von "Änderung Ug2" zu "Änderung Ug1", also dUg2/dUg1, also die Steilheit dieser Ug1-Einstellmimik einstellen kann, sodass der Ruhestrom konstant bleibt, egal was man da an "POWER" einstellt.
Die müssen das so machen, dass der Ruhestrom sinkt, weil sonst bei manchen Röhren eben ein Effekt aufttreten könnte, dass der Verstärker beim Aufdrehen des "POWER" Poti einfach abbrennt.
Lustig ist auch, dass in der ganzen Schaltung keine einzige Regelschleife drin ist, wenn man von der Katastrophenschutz-Strombegrenzung mal absieht
