Baubericht 0-14 Ital. Fichte / Palisander

[Atomfried]

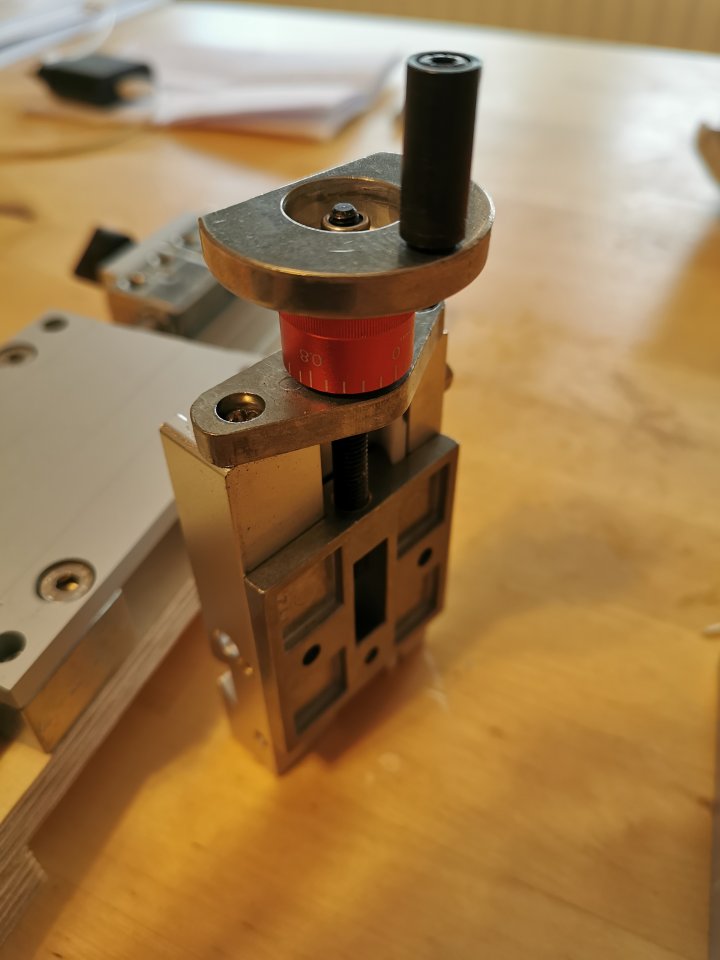

Soeben ist die Achse für die vertikale Zustellung bei der Bundschlitzfräsvorrichtung aus China eingetroffen. Perfekt für meine Zwecke - und gerade mal 25 EUR Einstandspreis, das freut mich .

Heute Abend oder so werde ich mal CAD-Zeichnungen der Adapter zum Schlitten und zum Dremel machen und mir die dann bei einem 3D-Druck-Service bestellen....



[Atomfried]

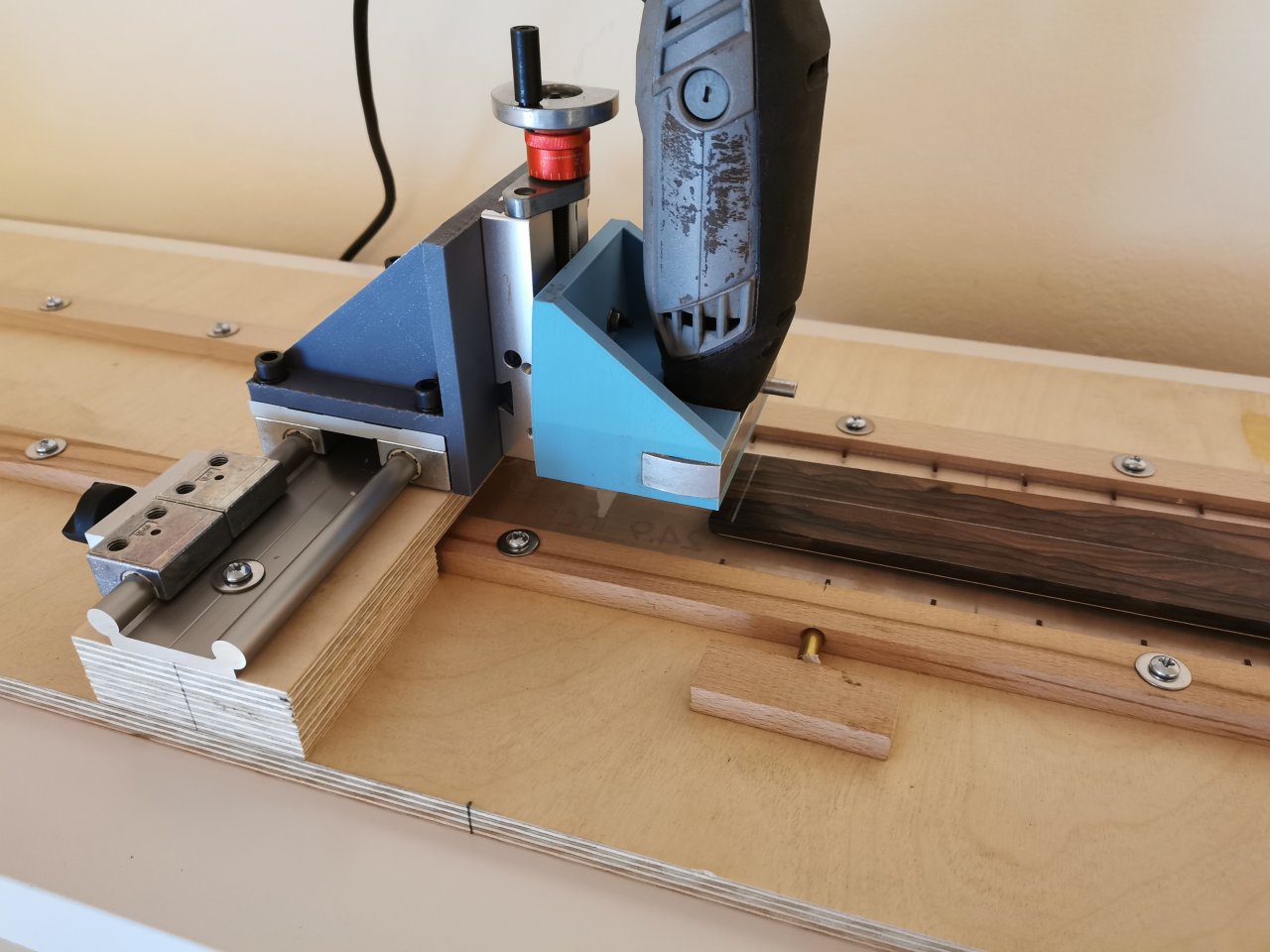

Es geht wieder ganz langsam weiter. Die 3d-gedruckten Teile für meine Bundschlitzfräse sind endlich da. Nachdem ein Bekannter das 2. Teil nicht hinbekommen hat, musste ich dieses bei einem Druckservice bestellen, was recht lange gedauert hat. Damit ist die Vorrichtung so gut wie fertig...

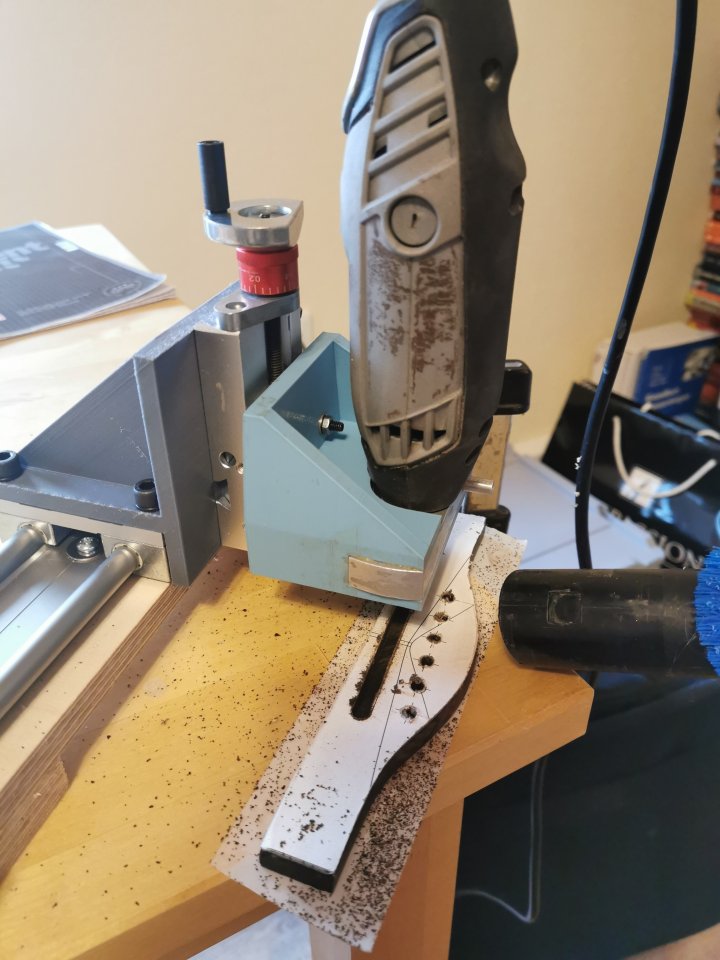

Aber zunächst habe ich mal noch den Schlitz für die Stegeinlage damit den anderen Steg gefräst...

Das hat schon mal ganz gut geklappt. Für den Dremel habe ich etwas kleinere Nutfräser als für die große Fräse (5,6 und 6 mm anstatt 6,25 mm). Für die Tusq Stegeinlage war der vorige Schlitz zu groß, daher habe ich hier mal den 5,6er Fräser genommen.

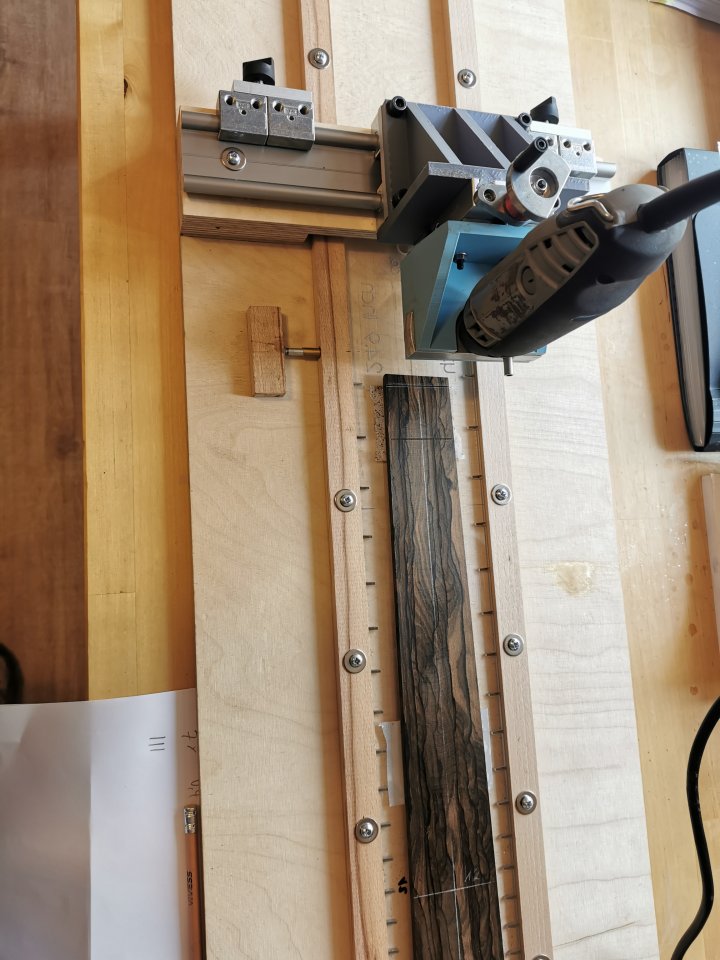

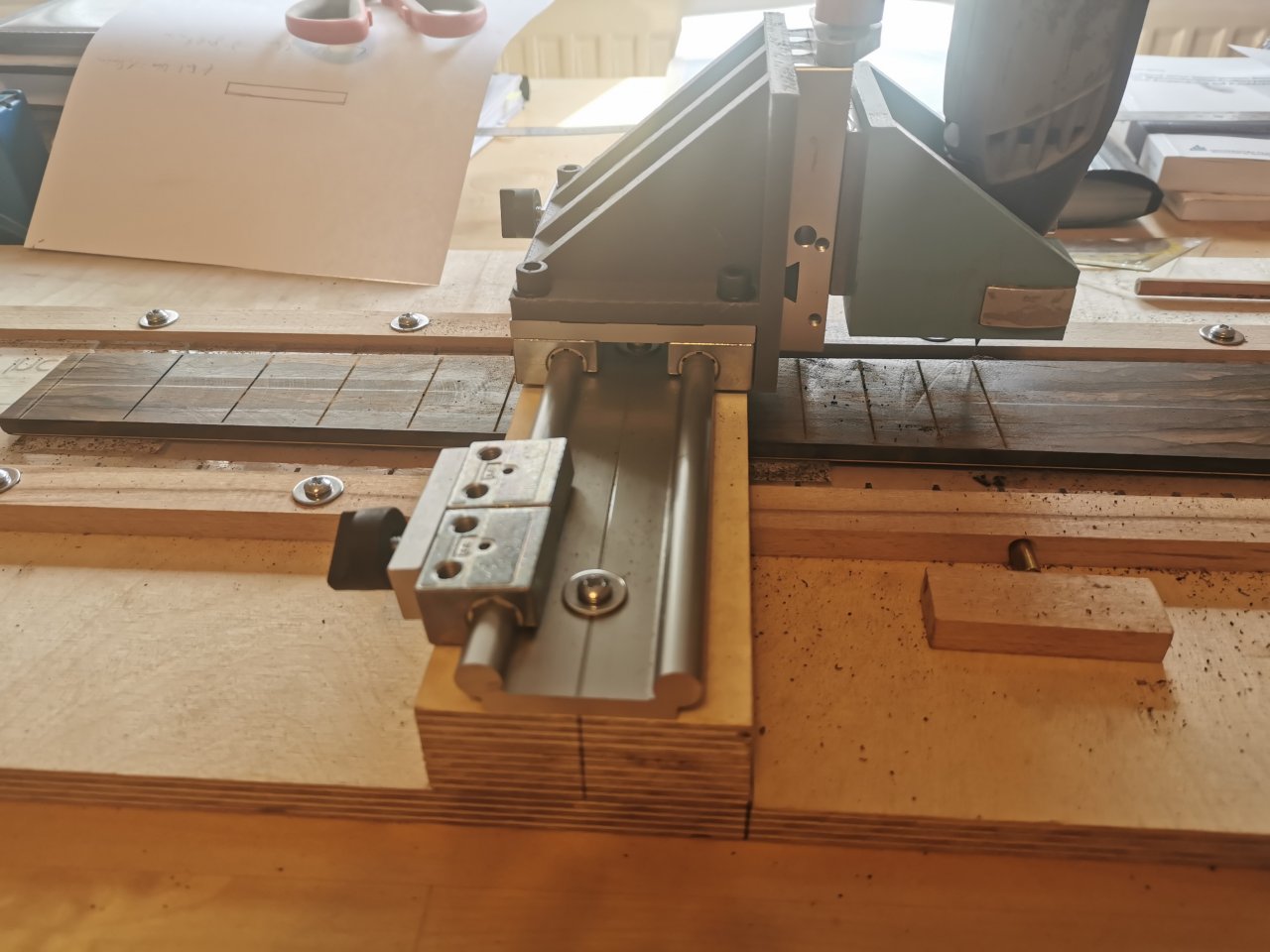

Als nächstes wird das Teil auf dem Brett fest geschraubt und dann kann das Griffbrett geschlitzt werden.



[Atomfried]

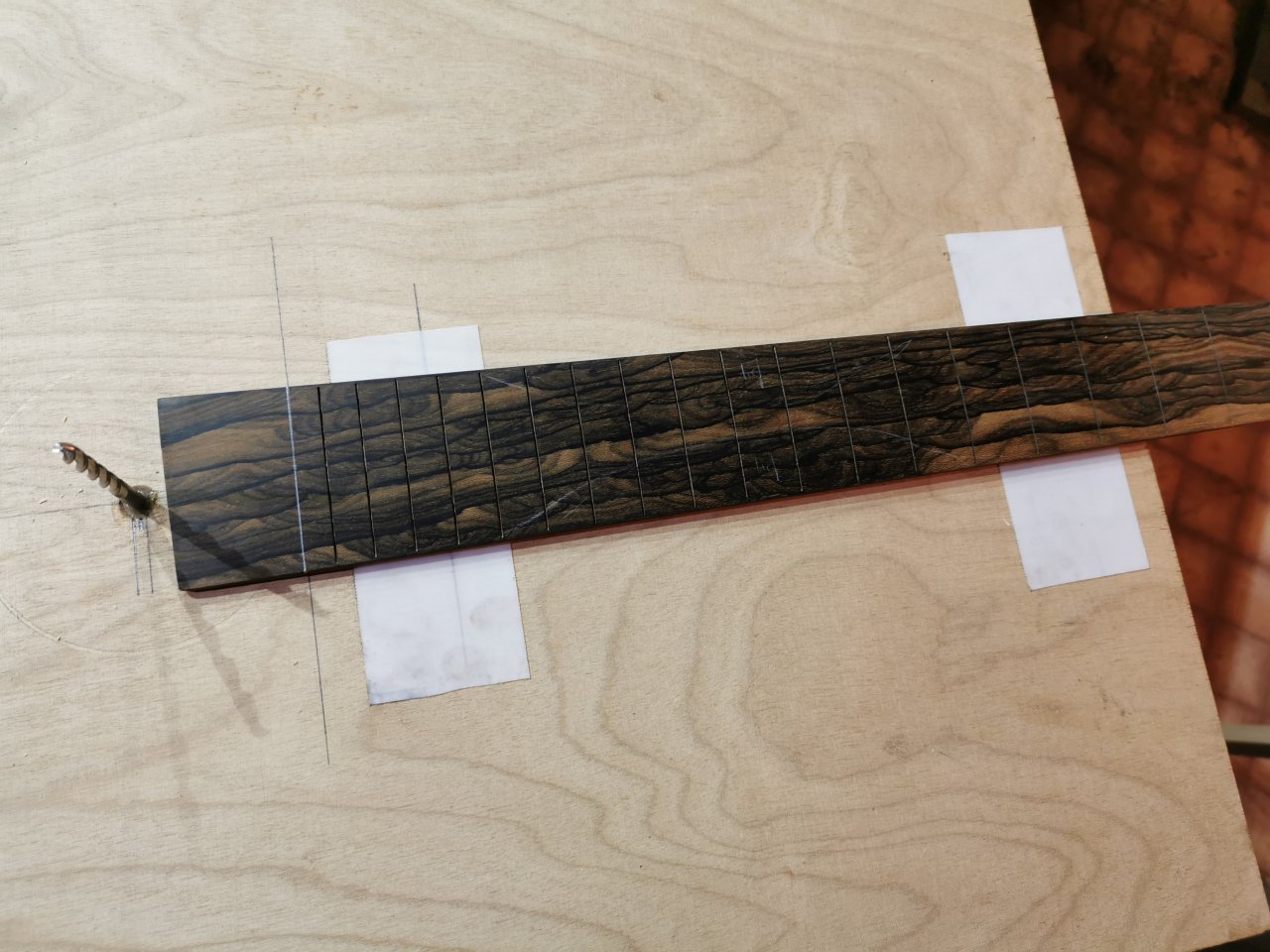

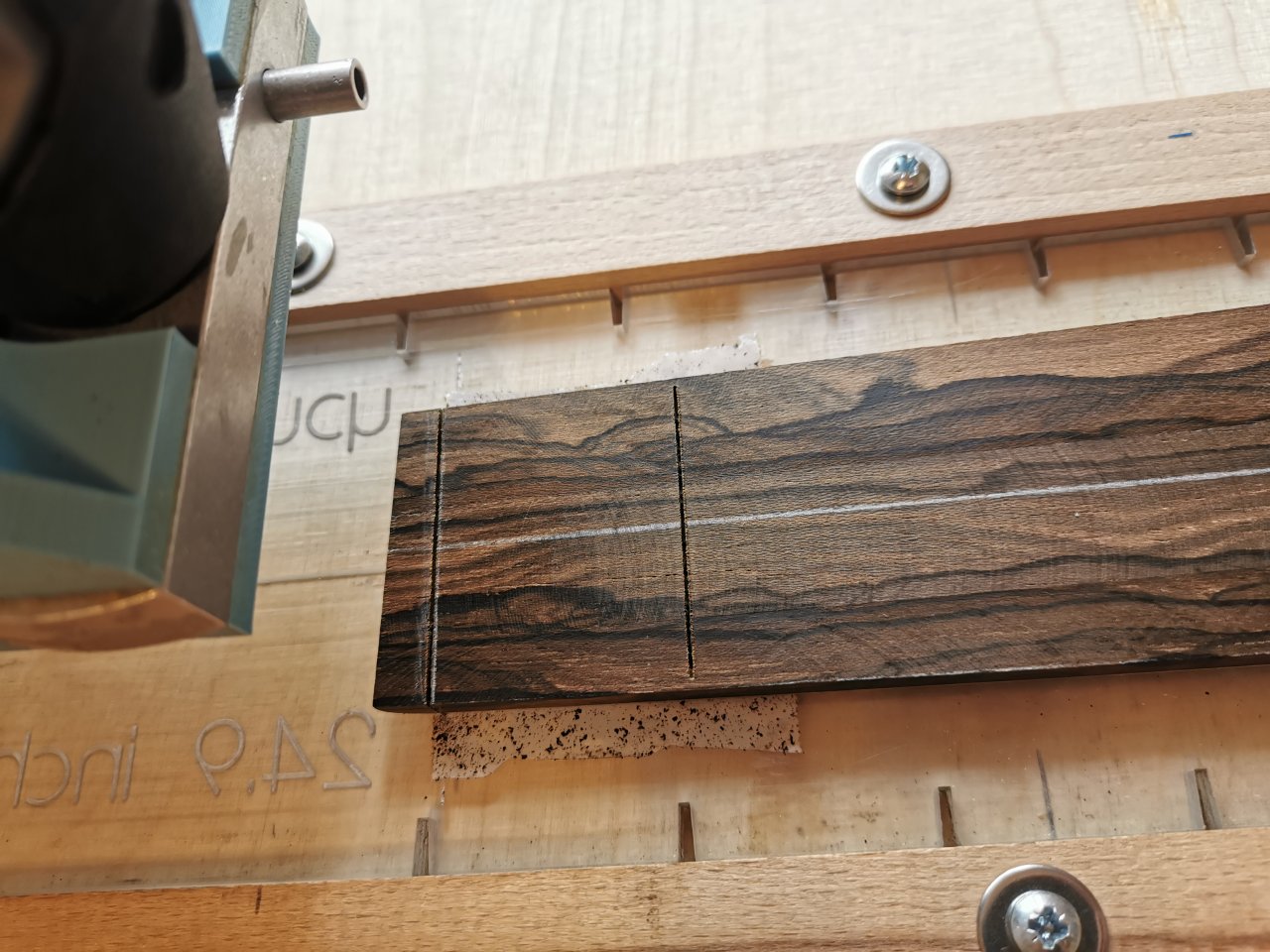

Heute mal die ersten Versuche am Griffbrett durchgeführt. Funktioniert prinzipiell wunderbar. Nur die Fräser sind jetzt alle kaputt, daher hat sichs jetzt erstmal ausgefräst.... Waren billige aus China, werde mir jetzt mal ordentliche bestellen in der Hoffnung, dass die länger halten. Ansonsten werde ich wohl was an Zustellung und/oder Vorschubgeschwindigkeit ändern müssen.

Der erste Schlitz ist übrigens kein Bundschlitz, hier wird das Griffbrett abgeschnitten. Nicht, dass sich wer wundert, warum der über die komplette Breite geht und der andere nicht....



[Atomfried]

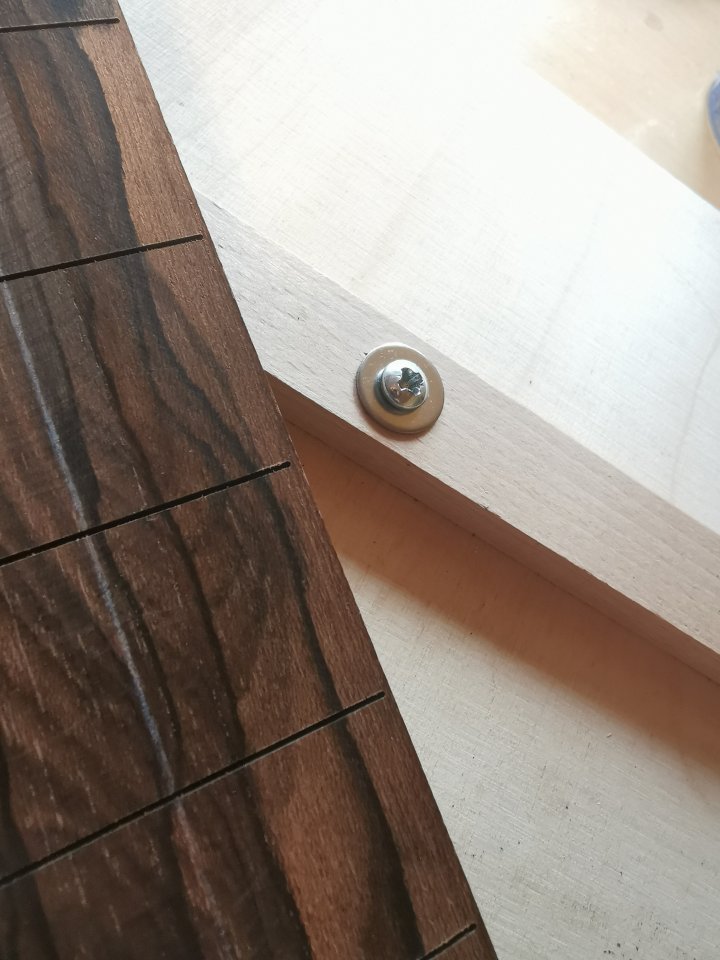

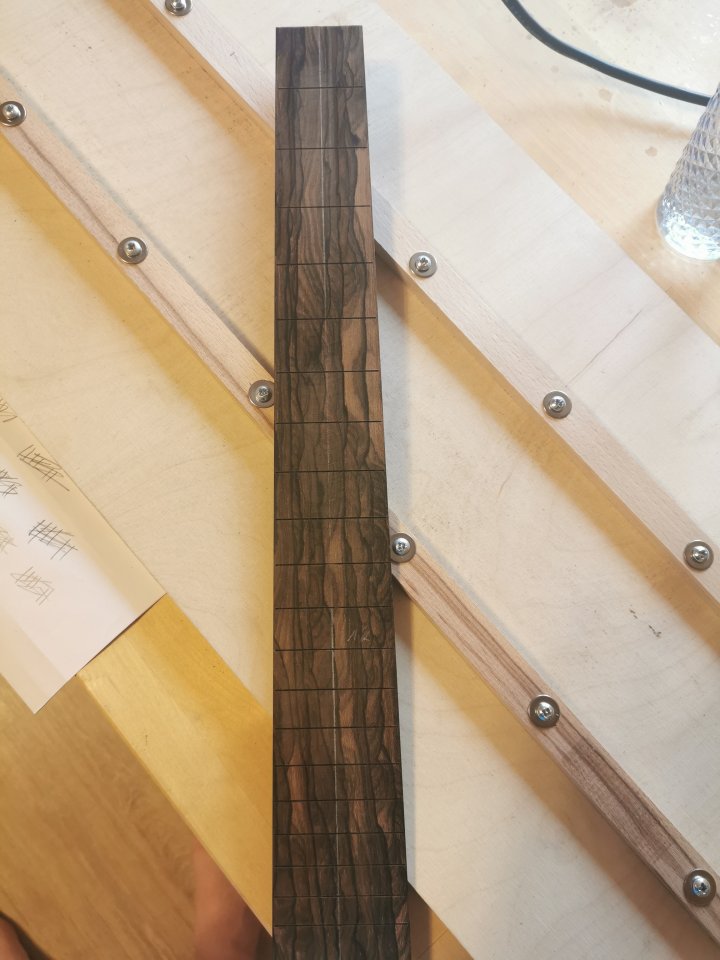

Neue Fräser sind nun da. Und die halten diesmal. Ein Fräser hat fürs ganze Griffbrett gereicht und es ist jetzt fertig geschlitzt....



[Atomfried]

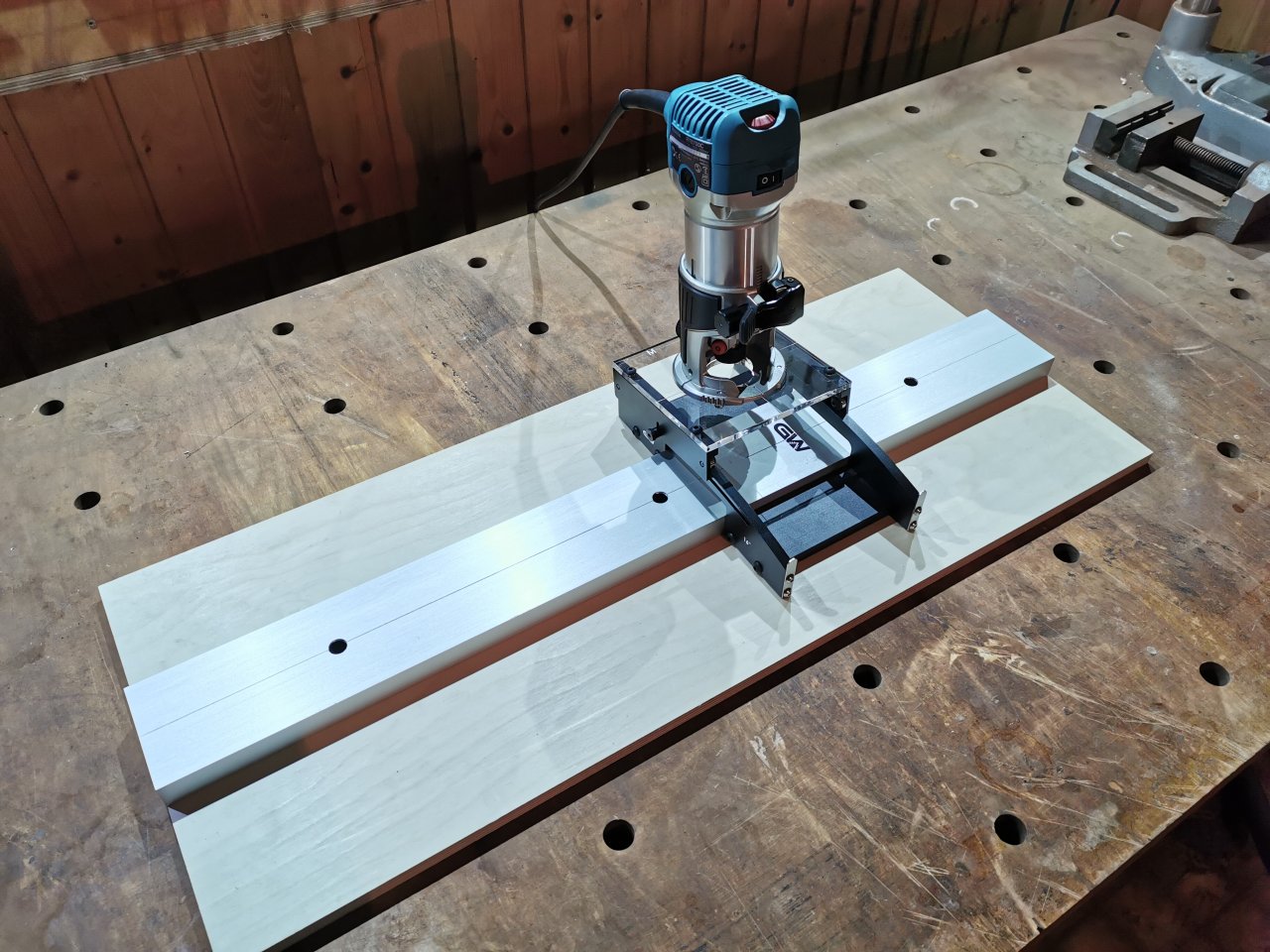

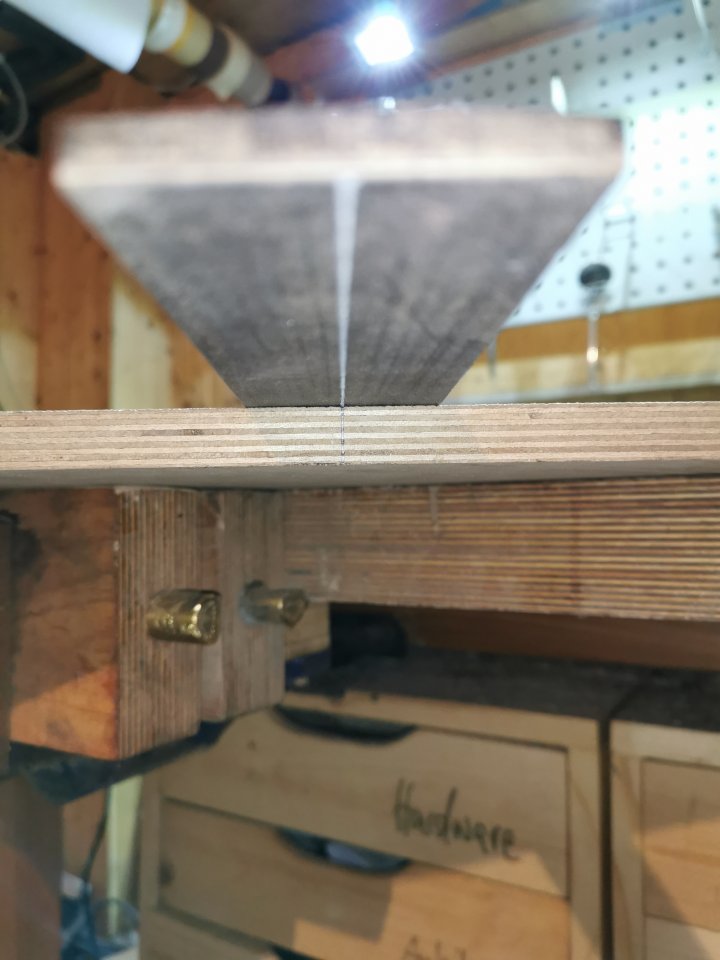

Noch eine neue Fräsvorrichtung für den Griffbrettradius:

Und dran ist er:

Jetzt müssen noch das Griffbrettende getrimmt und die Side Dots angebracht werden.



[Atomfried]

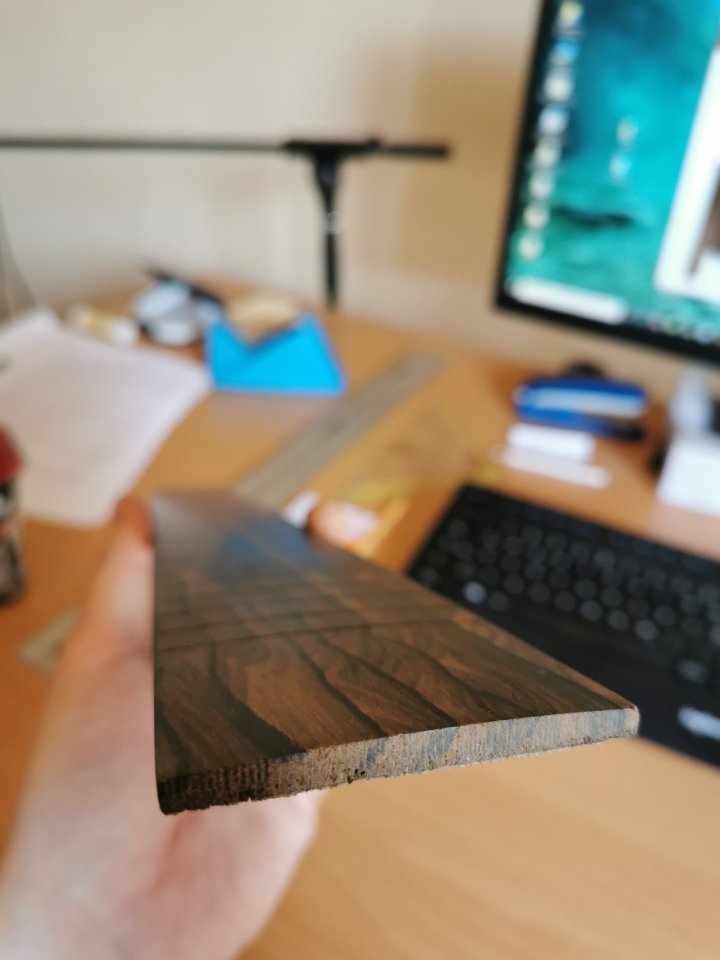

Gerade noch das Ende getrimmt.

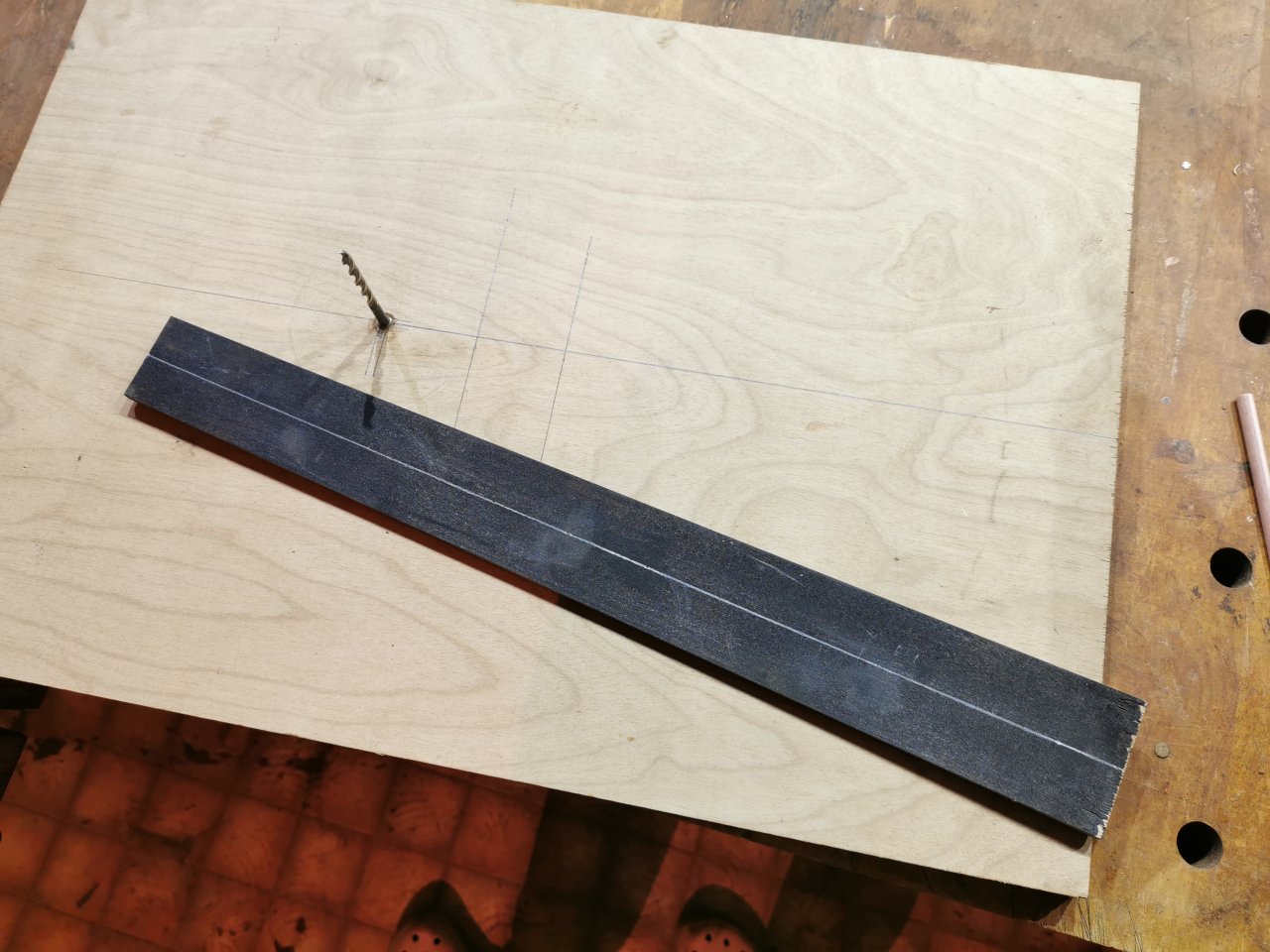

Anzeichnen...

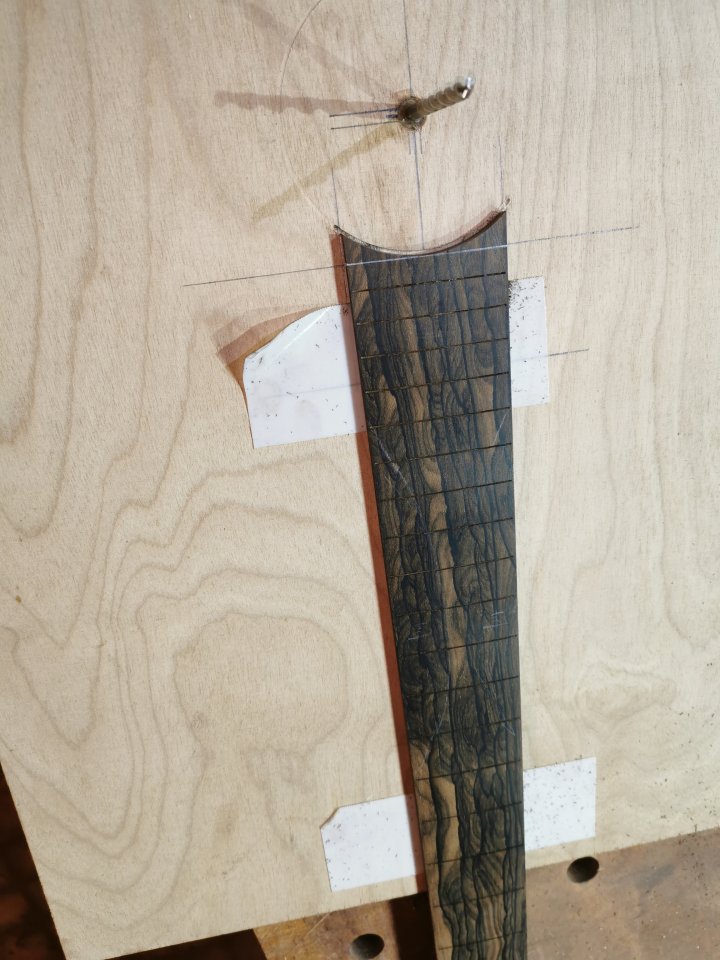

Griffbrett auf Unterlage kleben...

Fräsen...

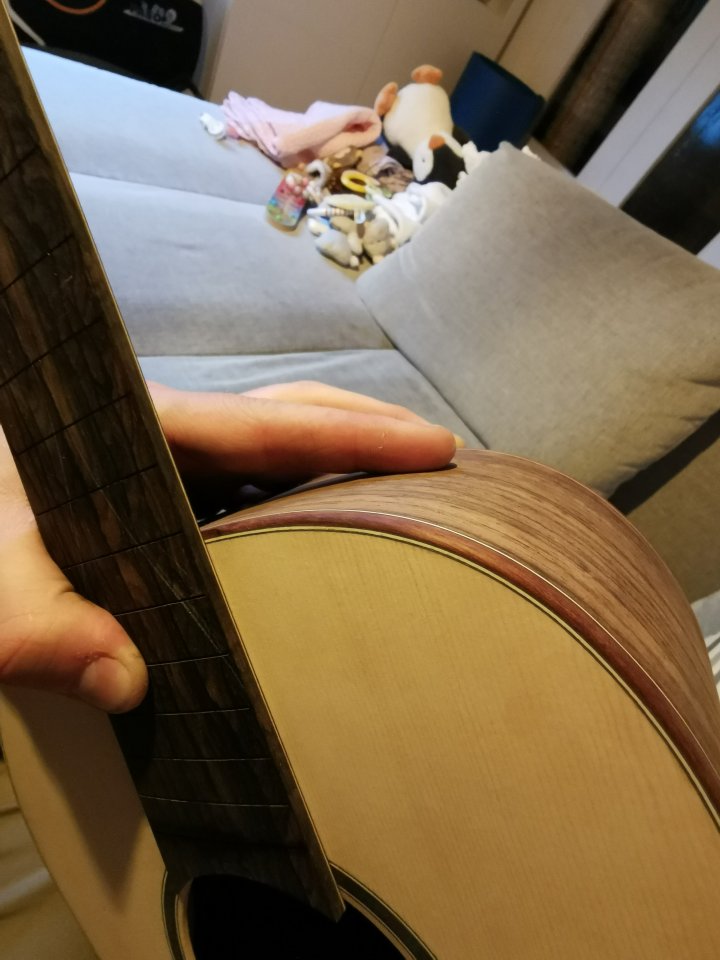

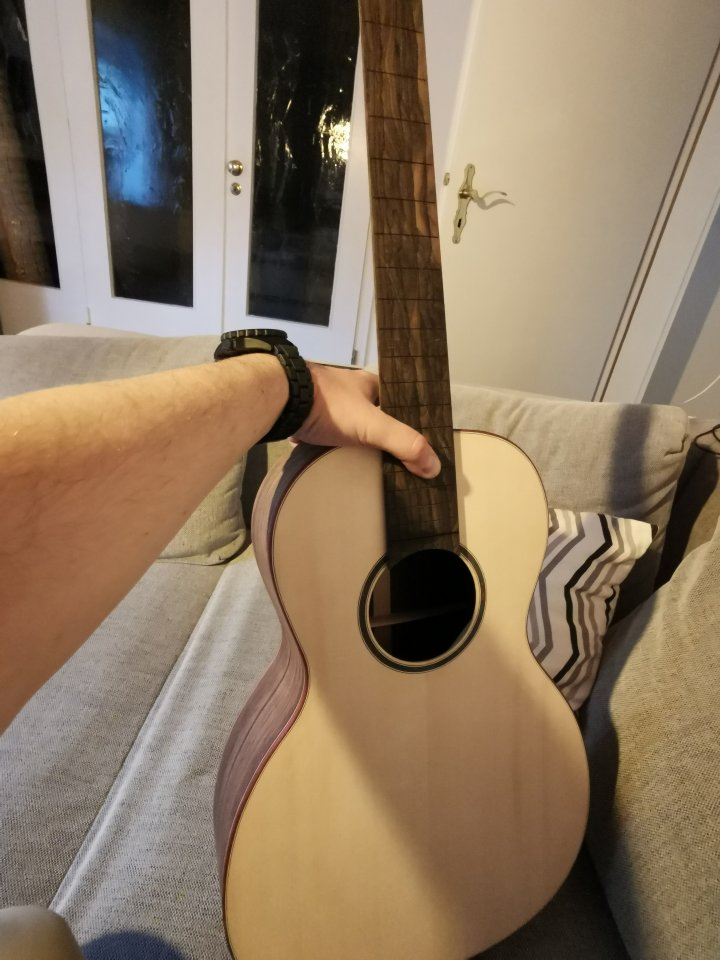

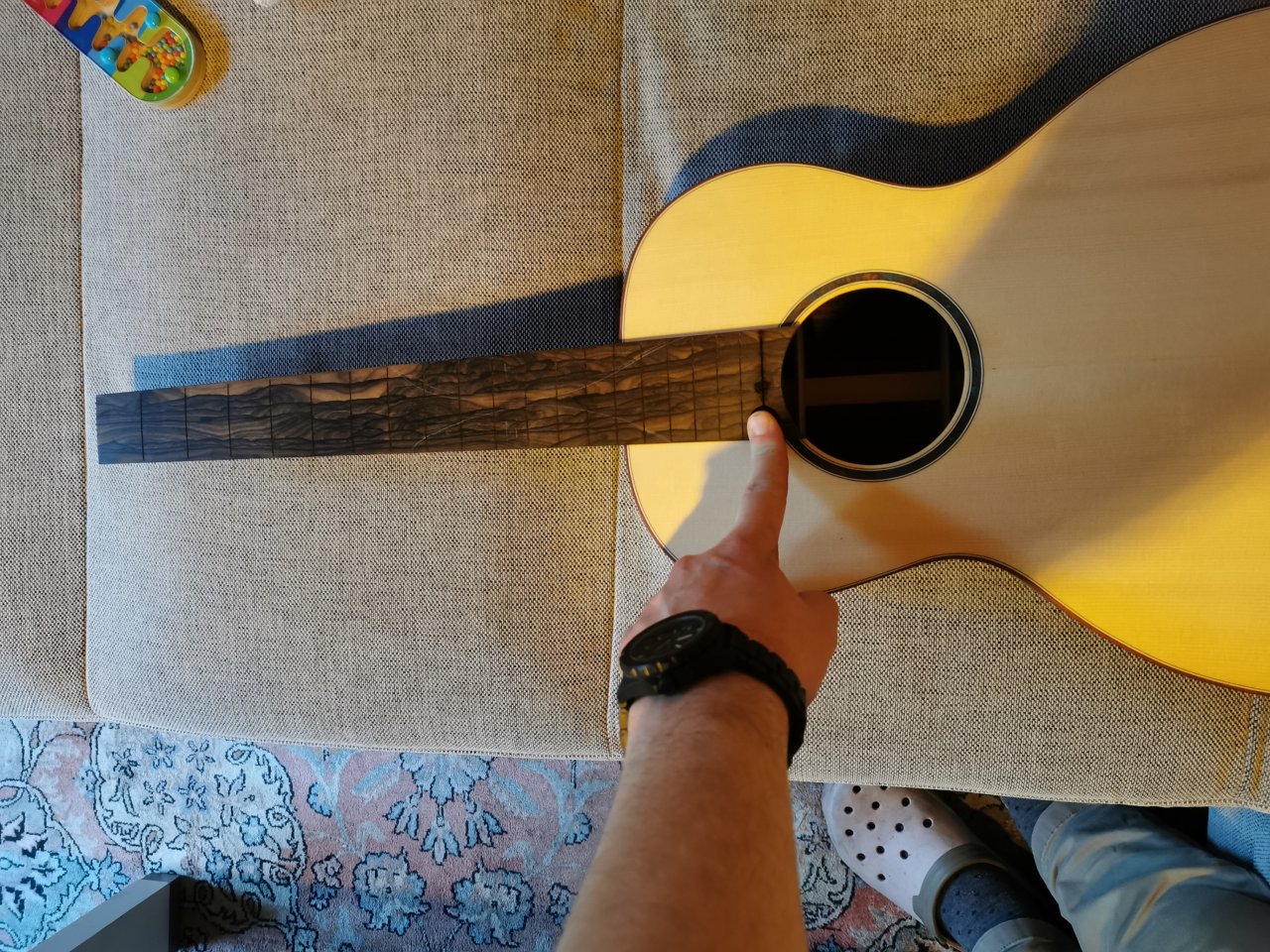

Mal grob dran gehalten...



[Atomfried]

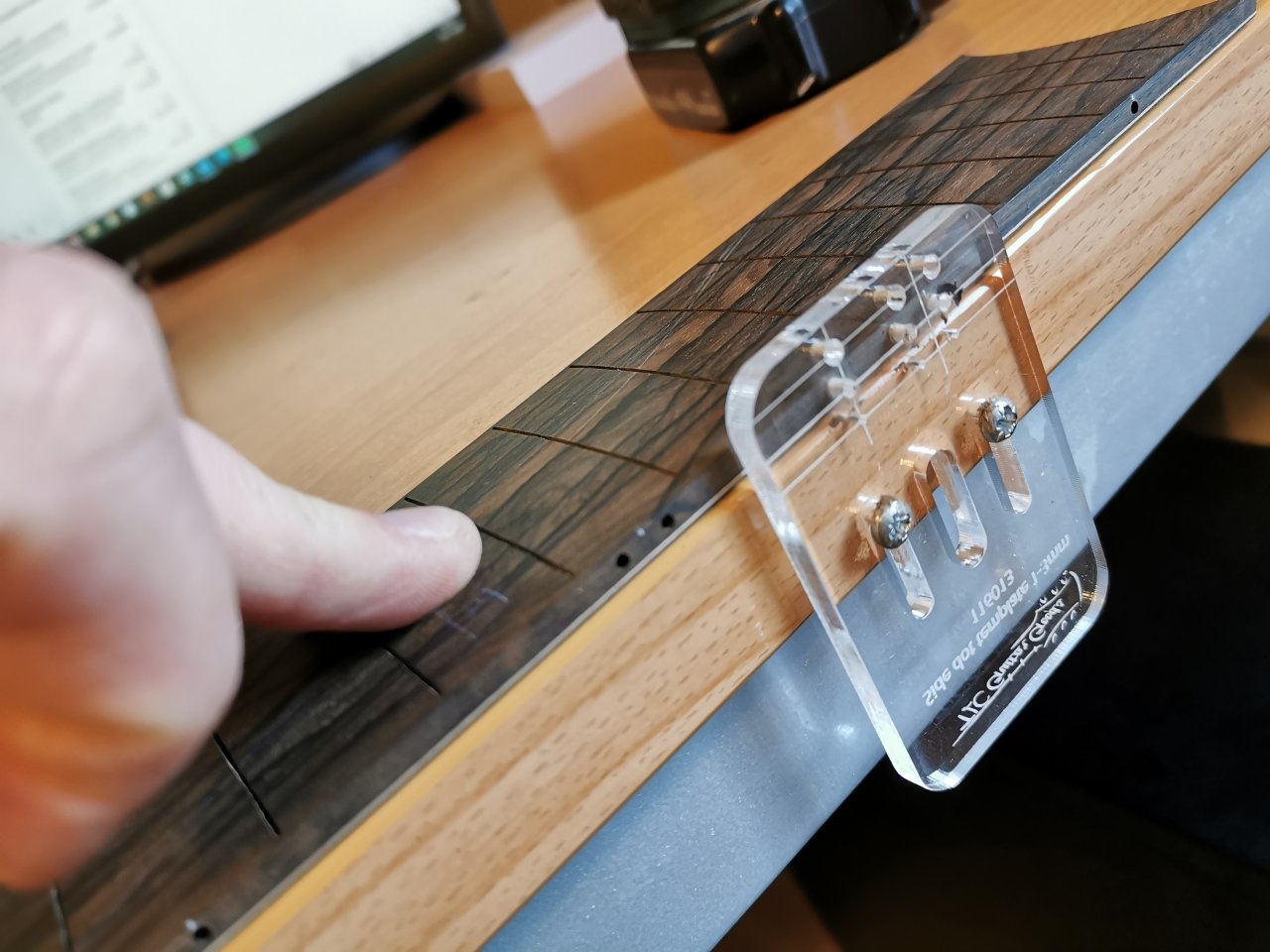

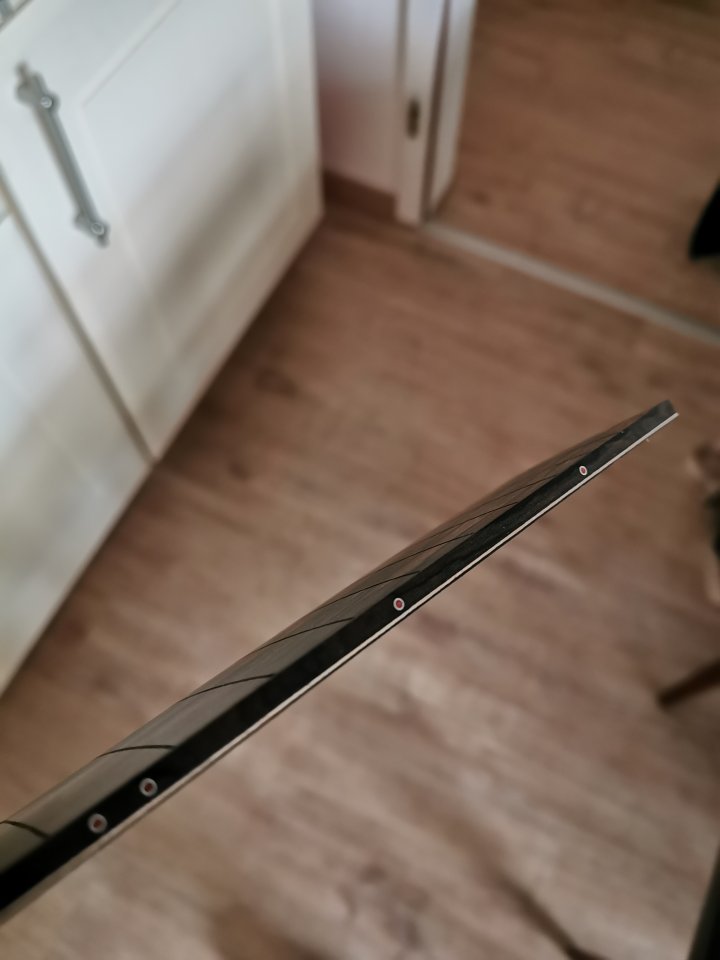

Ich habe in der Zwischenzeit noch die Side Dots installiert.

Zunächst Löcher gebohrt...

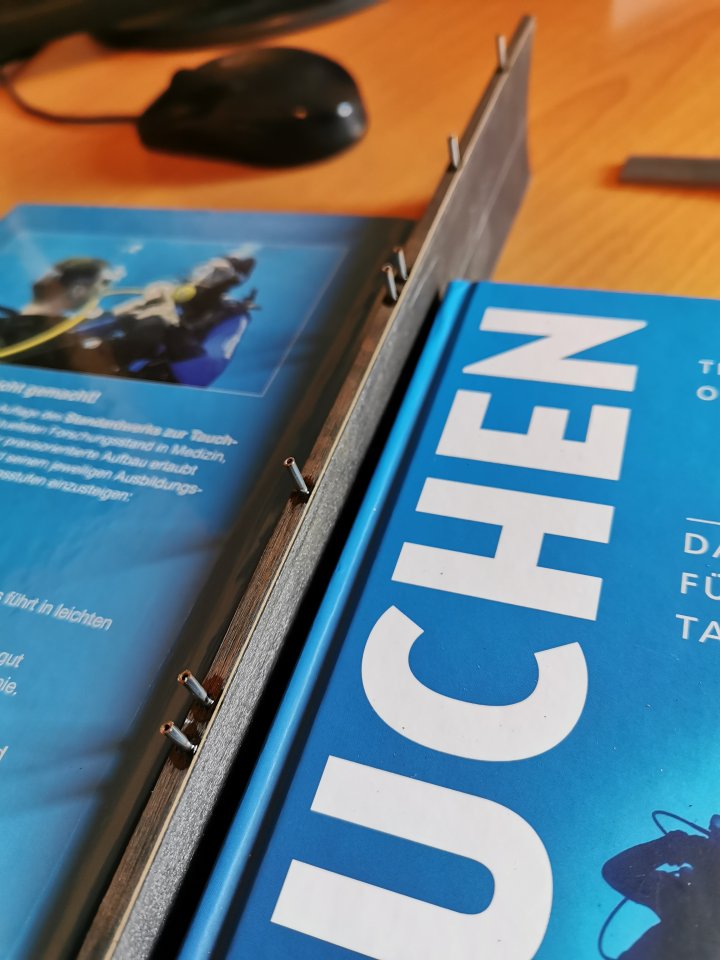

Dann habe ich Stahlrohr eingeklebt...

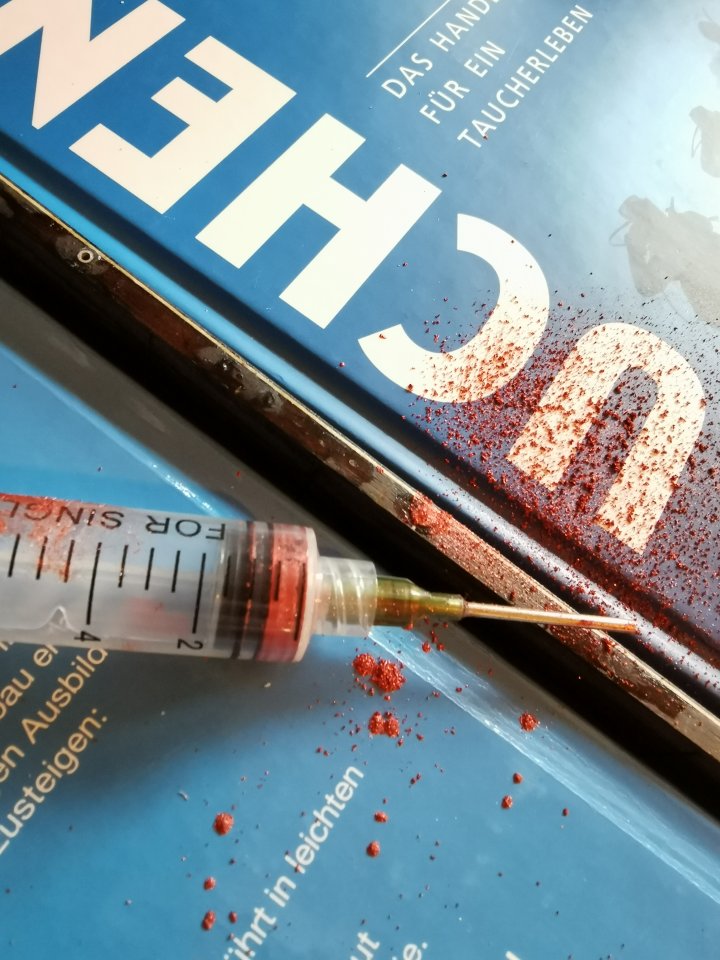

Anschließend abgeschnitten, mit Farbpartikeln gefüllt und verklebt...

Geschliffen...

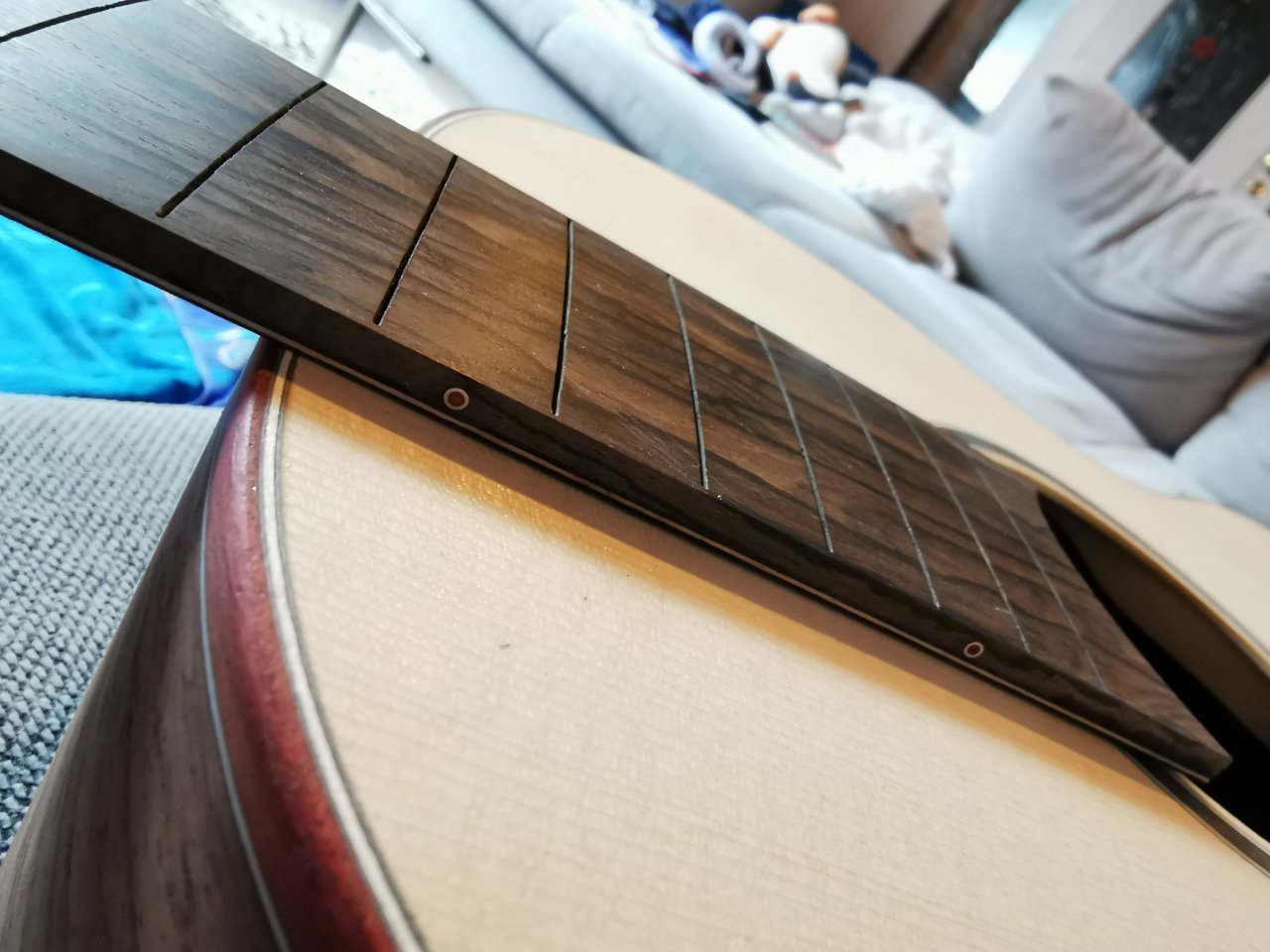

Bei der Innenfarbe habe ich die Farbe der Bindings wiederholt...

Finde das sieht so feiner aus als einfach nur ein weißer Punkt.



[Bassturmator]

Sehr schön!!!



[Disgracer]

Das ist eine Ästhetik, die mir sehr gefällt



[Atomfried]

So... war ja nun ne ganze Zeit nicht mehr aktiv. Hatte ne Menge um die Ohren - hab einen Doktor und ein Staatsexamen gemacht, Nachwuchs bekommen, bin umgezogen und habe einen neuen Job angefangen. Außerdem betreibe ich ein anderes Hobby wieder aktiver (technisches Tauchen). Daher hatte ich keine Zeit / Lust mehr übrig fürs Bauen.

Möchte dieses Projekt jetzt aber in kleinen Schritten wieder angehen. Um so richtig Lust zu haben, an Hals und Steg weiter zu machen, müsste ich mir egtl. noch ne Bandsäge und einen Tellerschleifer zulegen. Hab aber auch grad nur bedingt Motivation, das Geld dafür auszugeben. Mache jetzt erst mal das, was ich auch so gut hinkriege. Also beim Hals den Halsstab ausfräsen sowie die Halsverbindung.

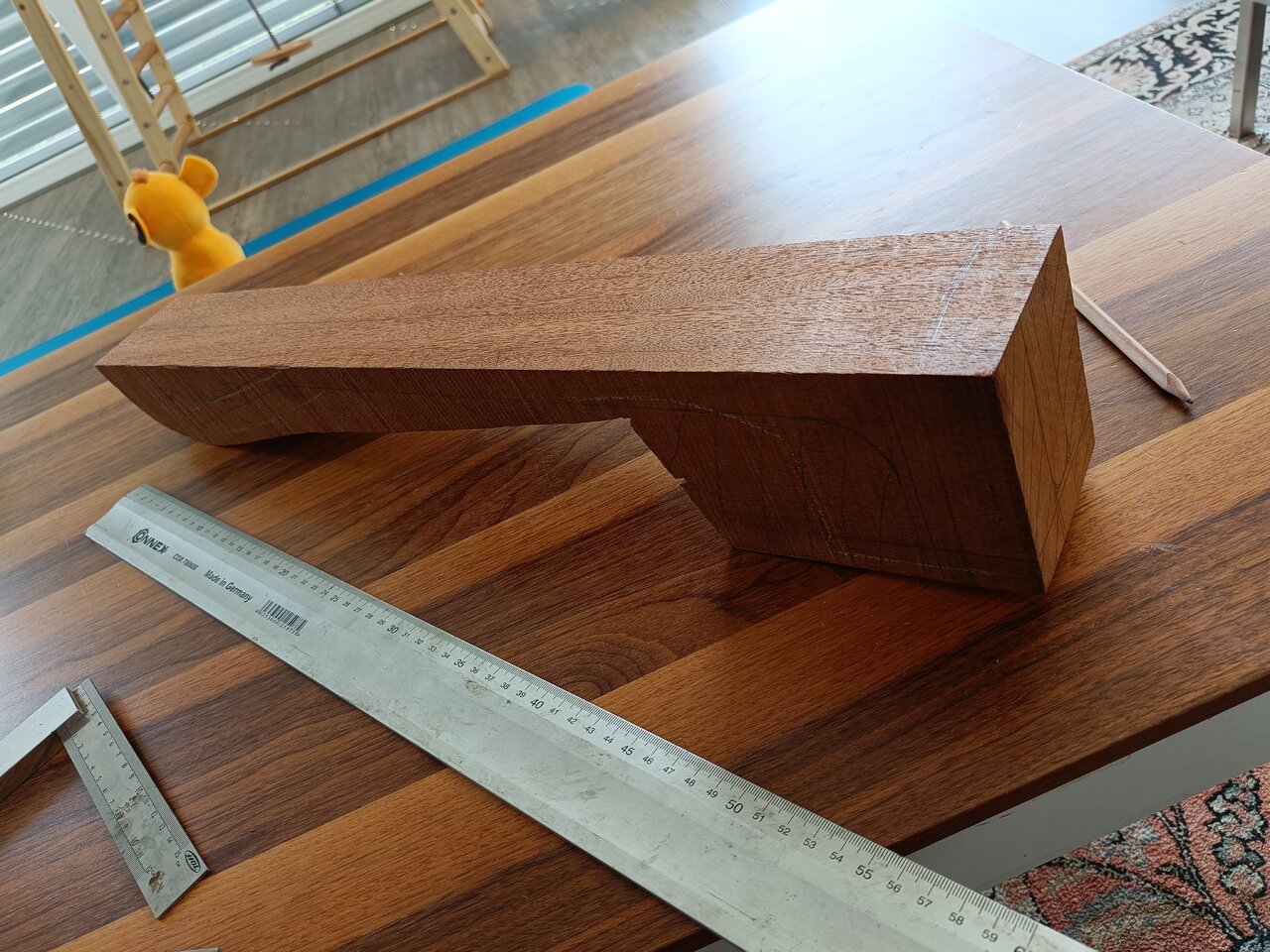

Hab heut schon mal grob angezeichnet, was weg muss sowie den Halsstab bestellt....

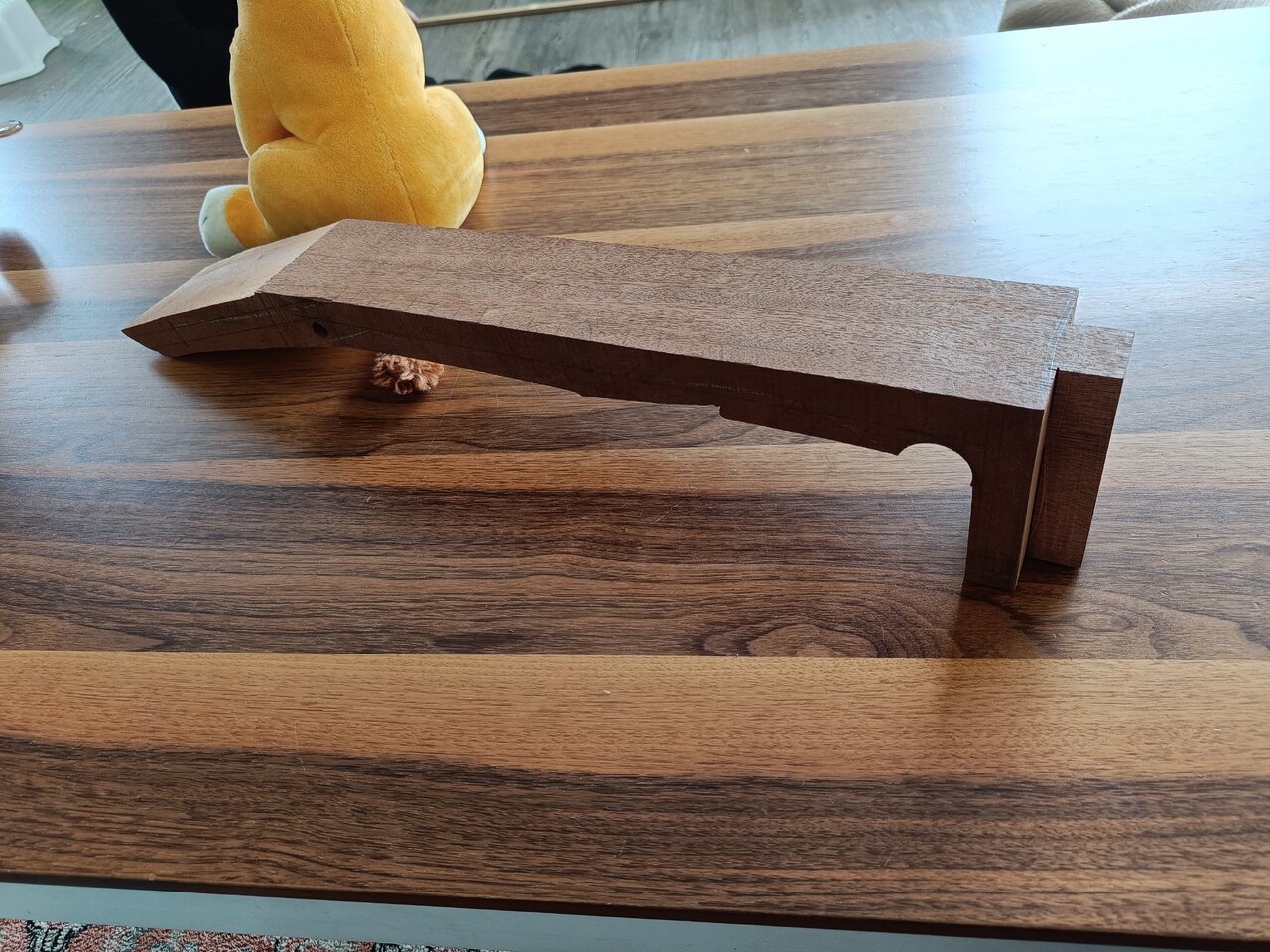

Kurz noch grobschlächtig bisschen Material entfernt...

Hals wird wie man sieht einteilig - laminiert mag ich nicht so.



[Atomfried]

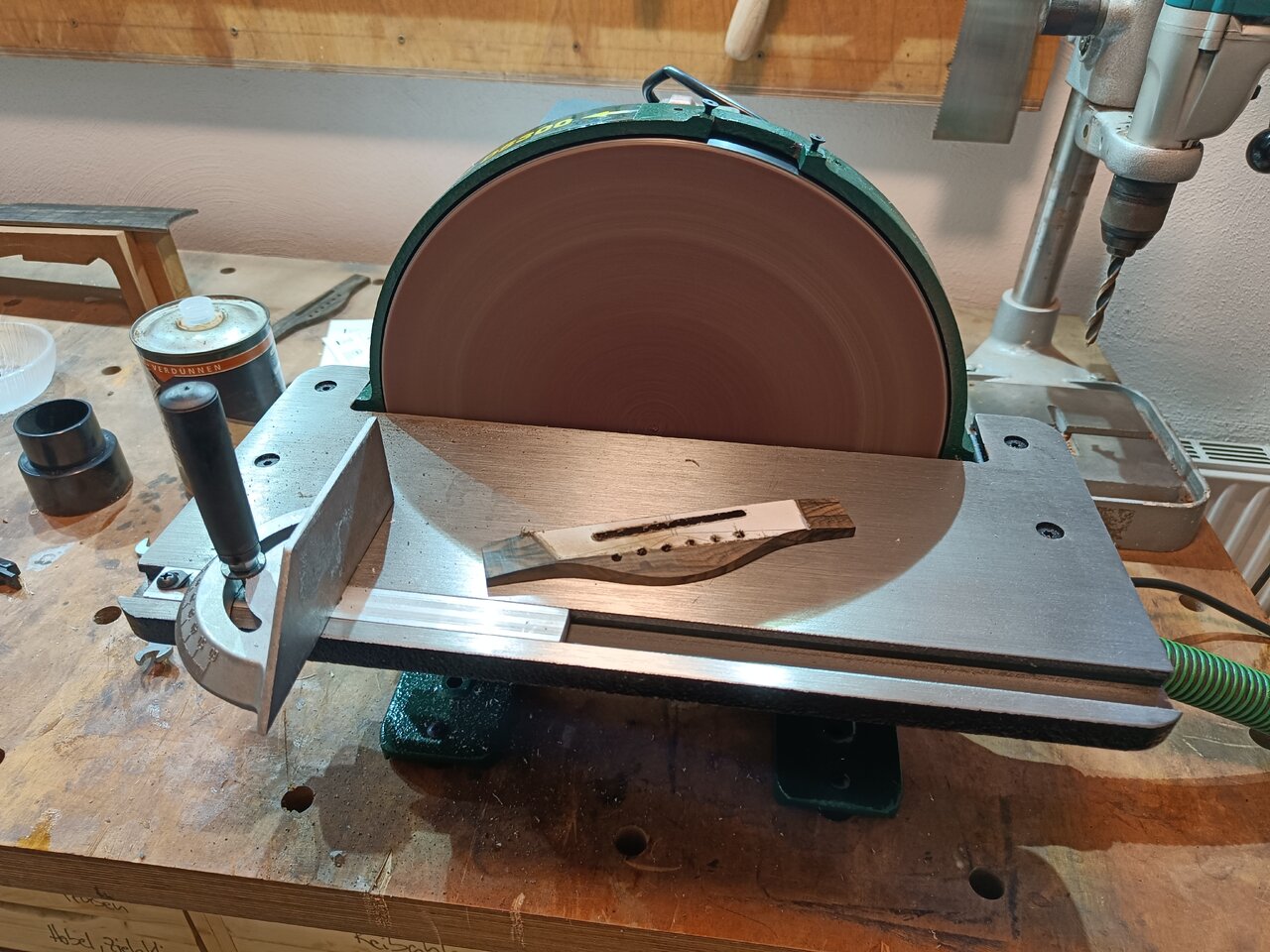

So, heute gab es dann doch einen Neuzugang in der Werkstatt (Tellerschleifer).

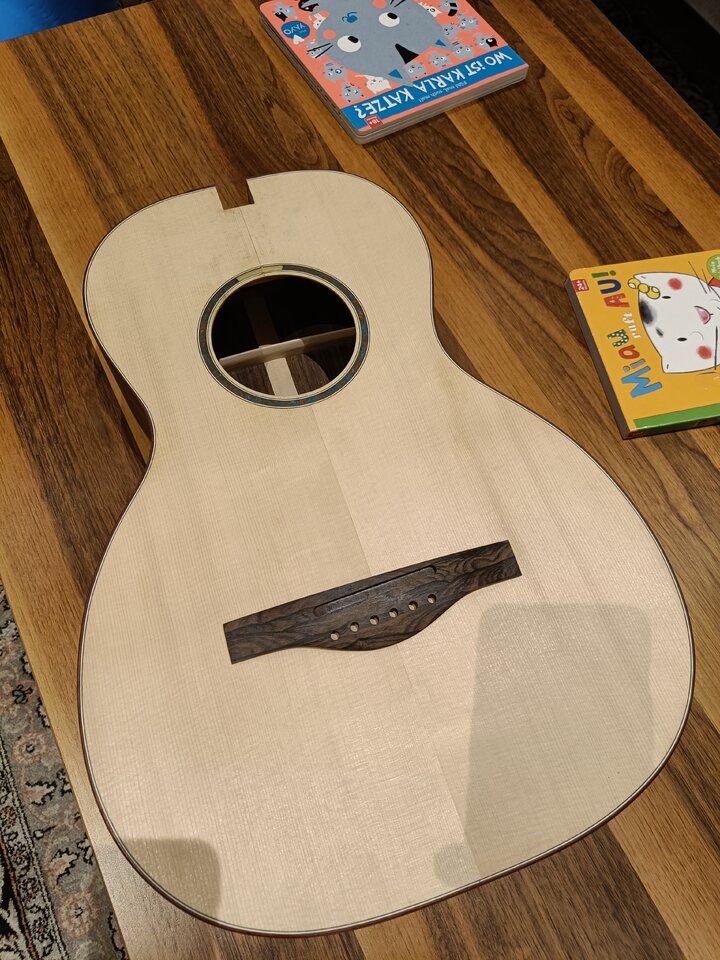

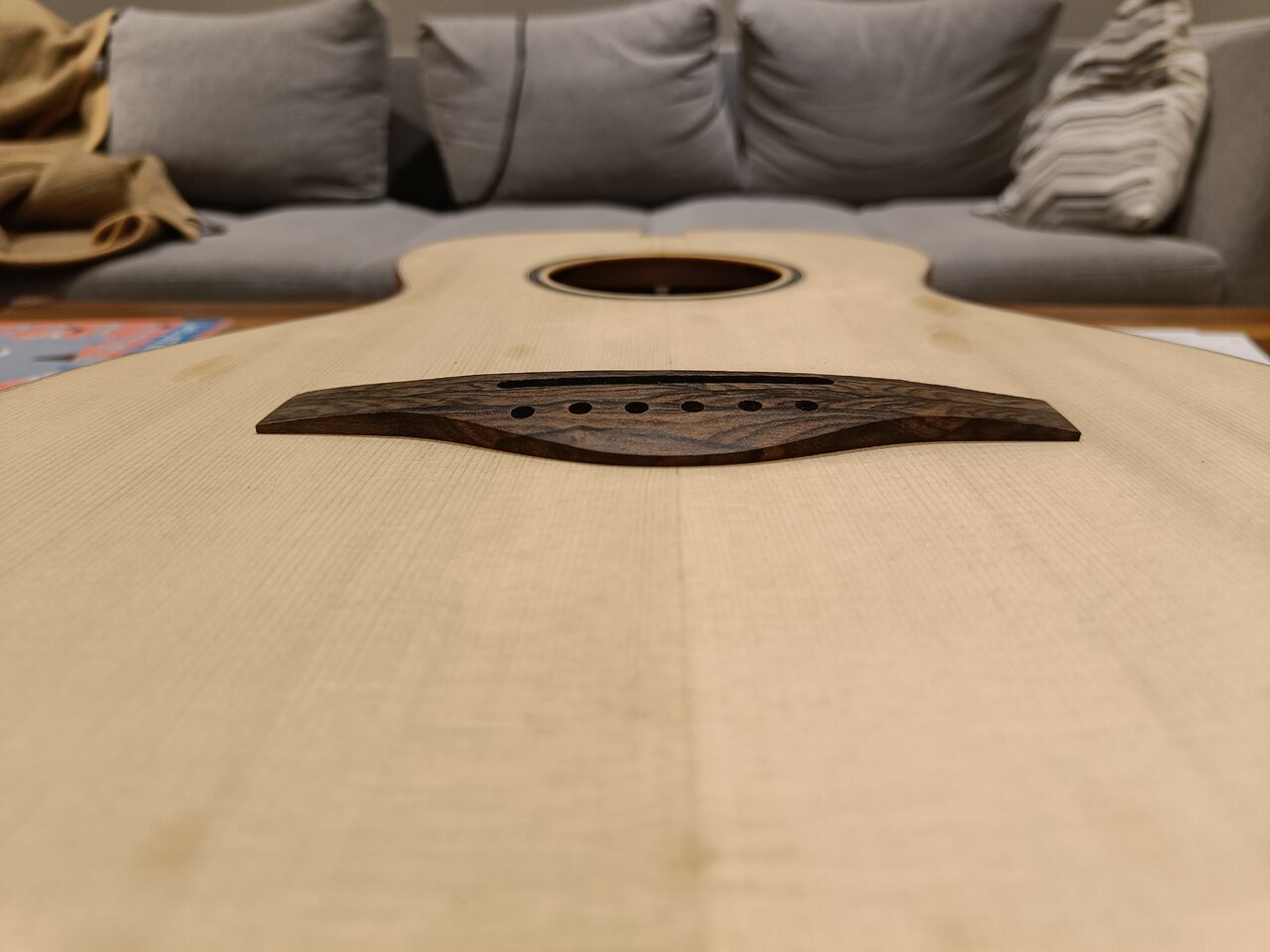

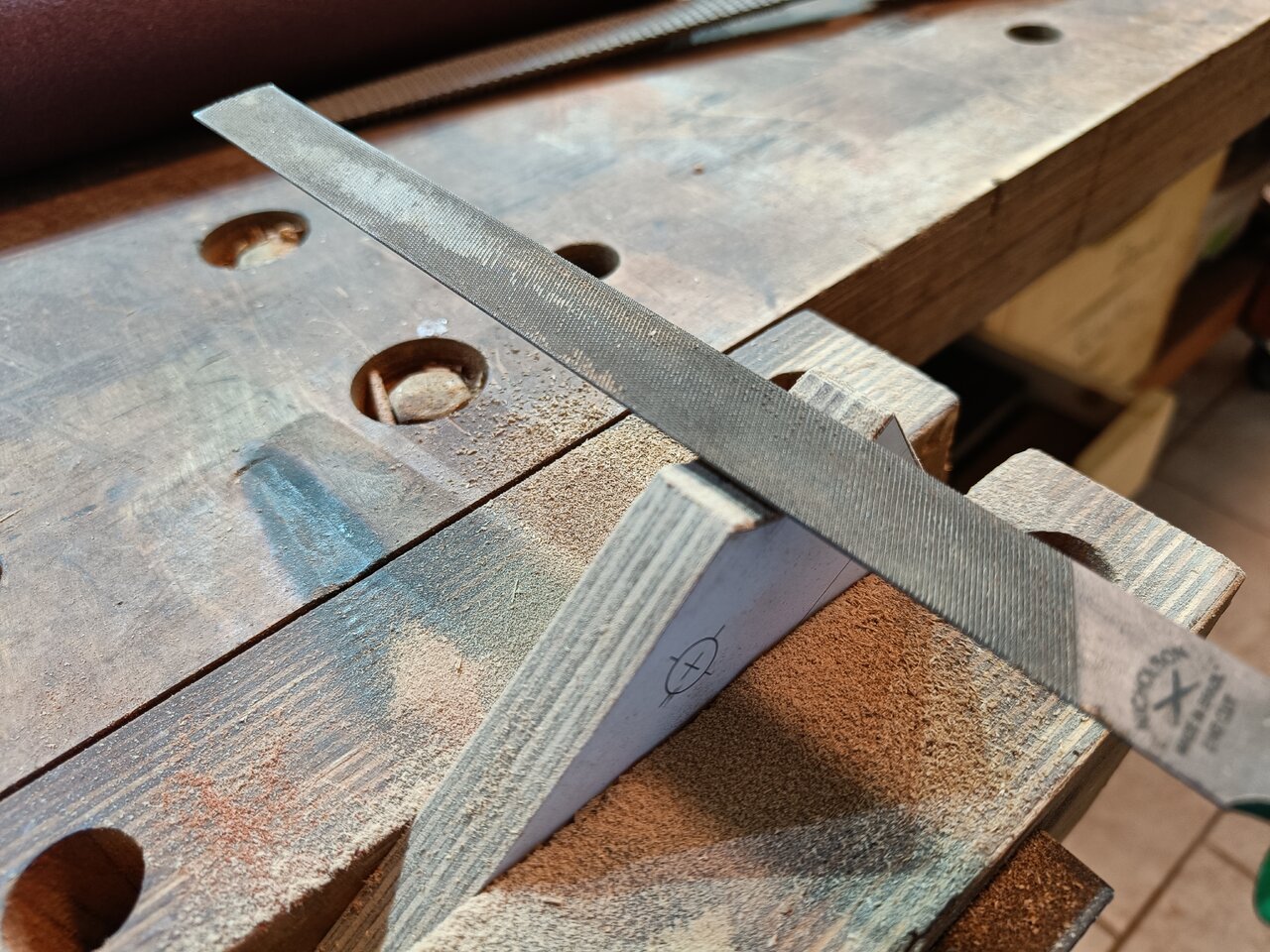

Dann ging es gleich mal dem Steg ans Leder. Danach noch etwas Quality Time mit der Feile und jetzt sieht es schon nach einem Teil aus, das man so auf die Gitarre leimen kann.



[Atomfried]

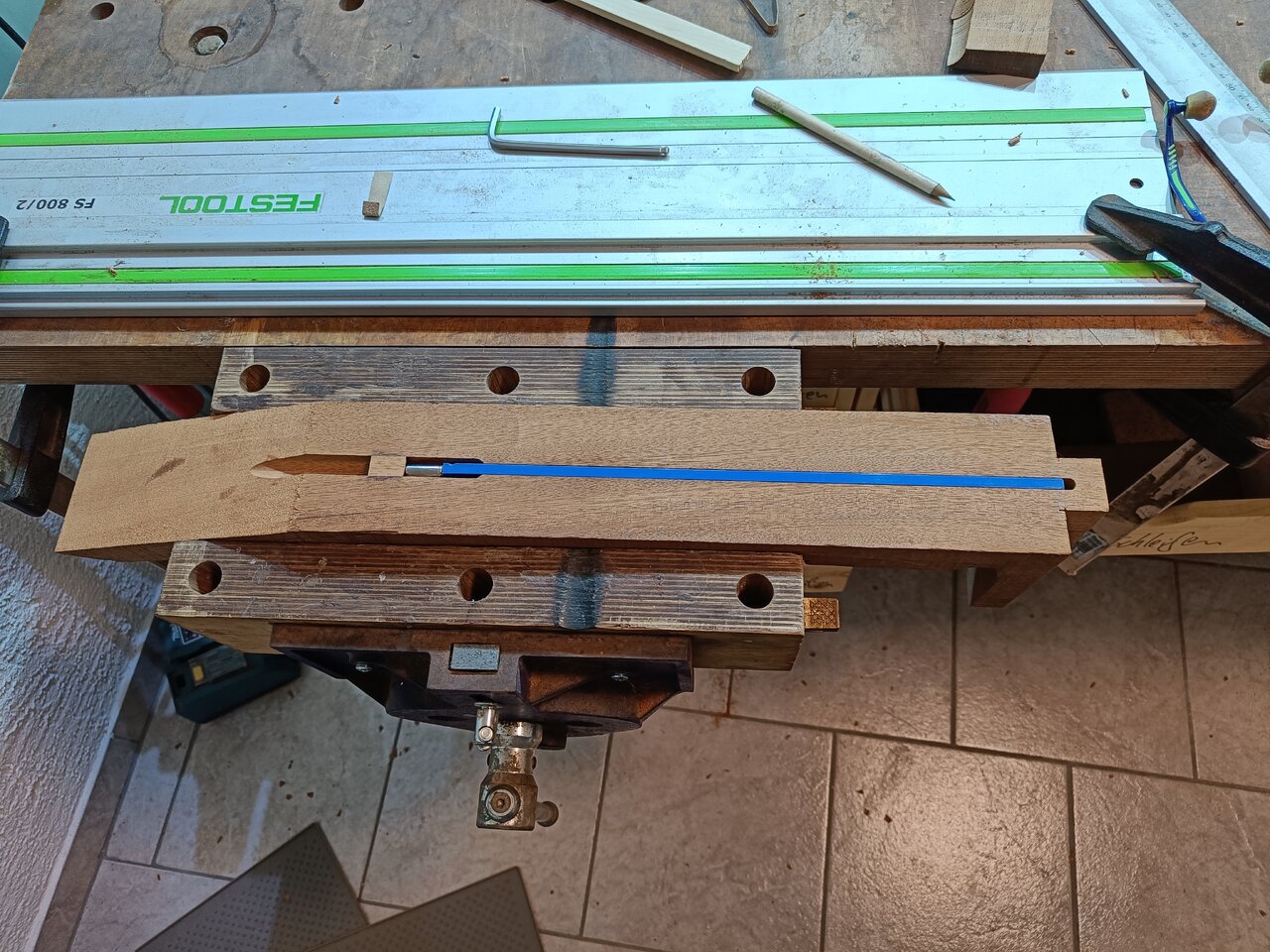

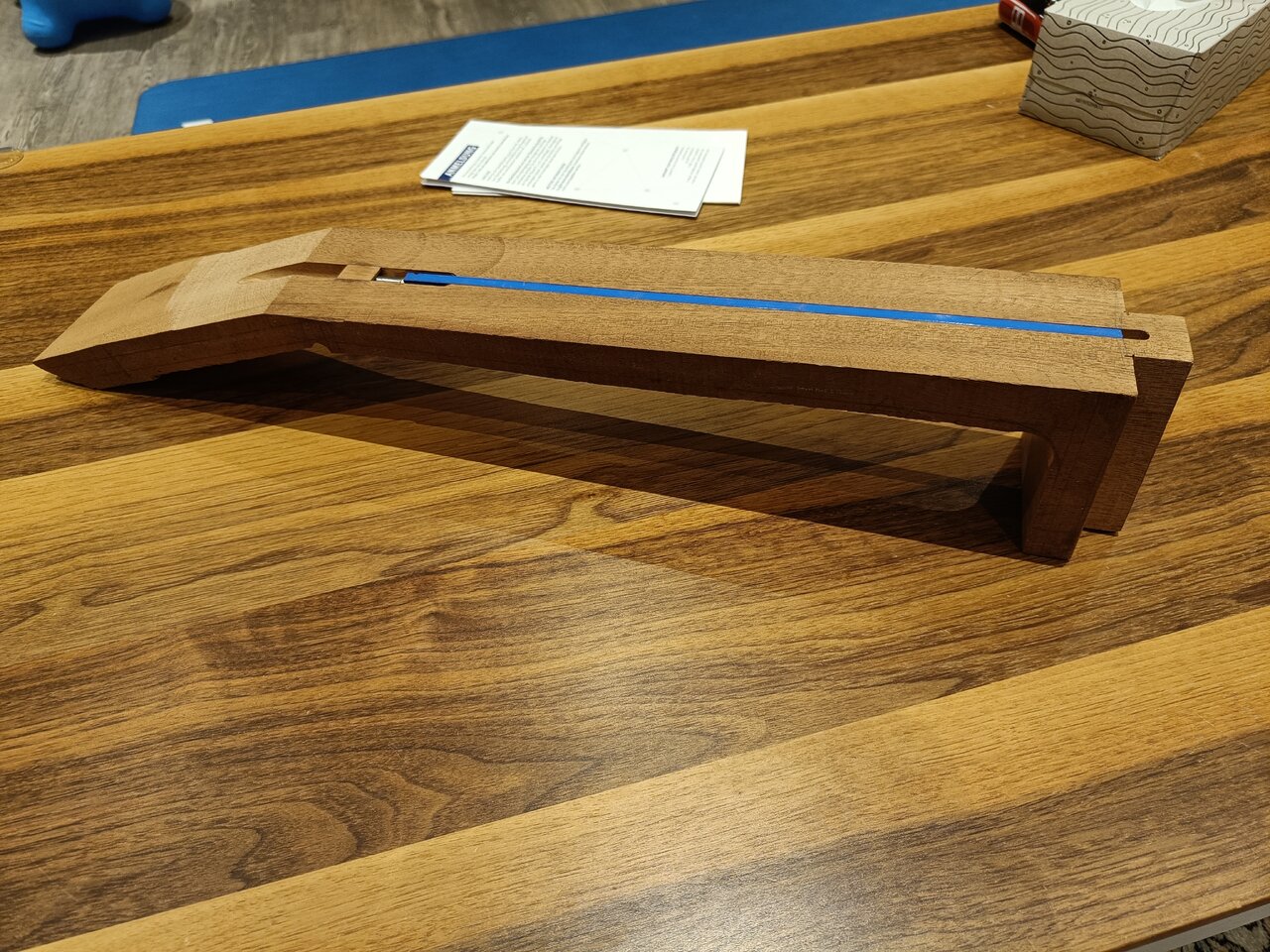

Habe noch bisschen am Hals weiter gemacht und den Halsstab eingebaut...



[Atomfried]

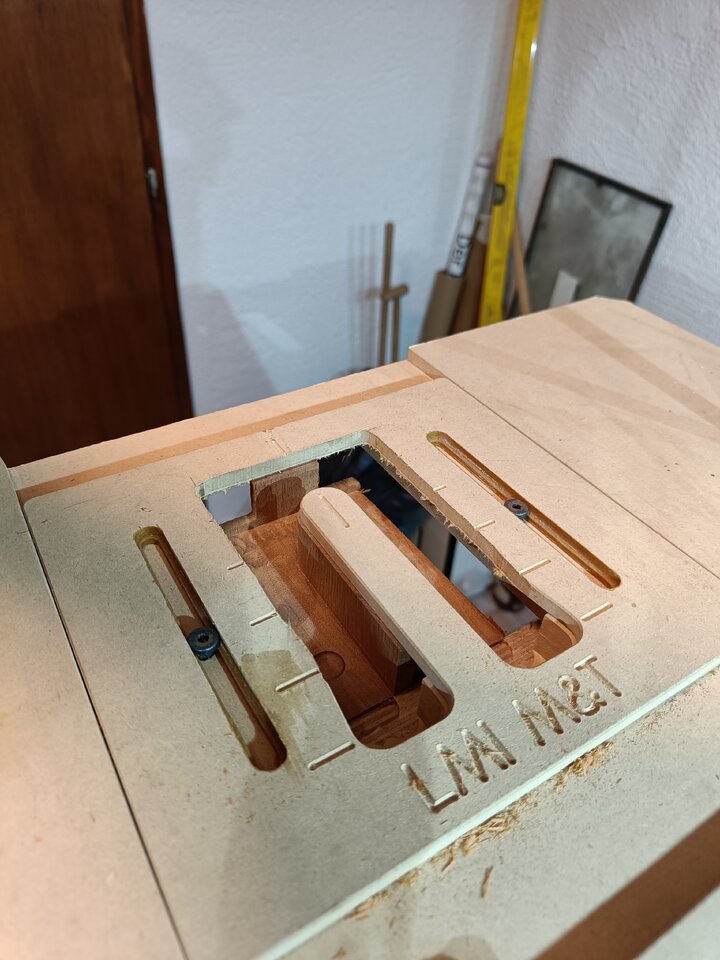

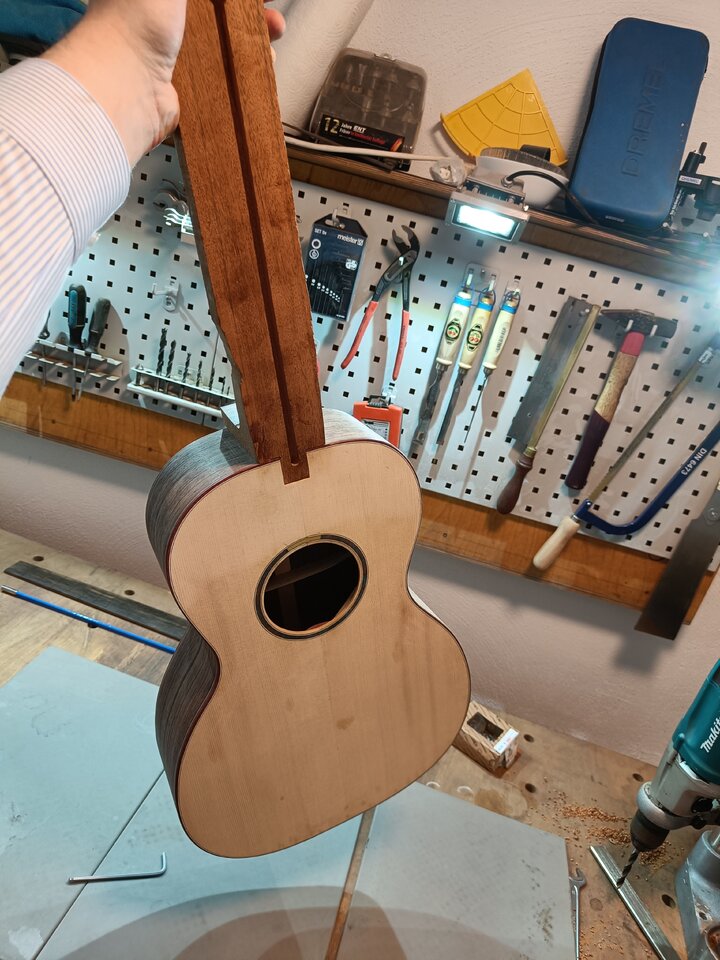

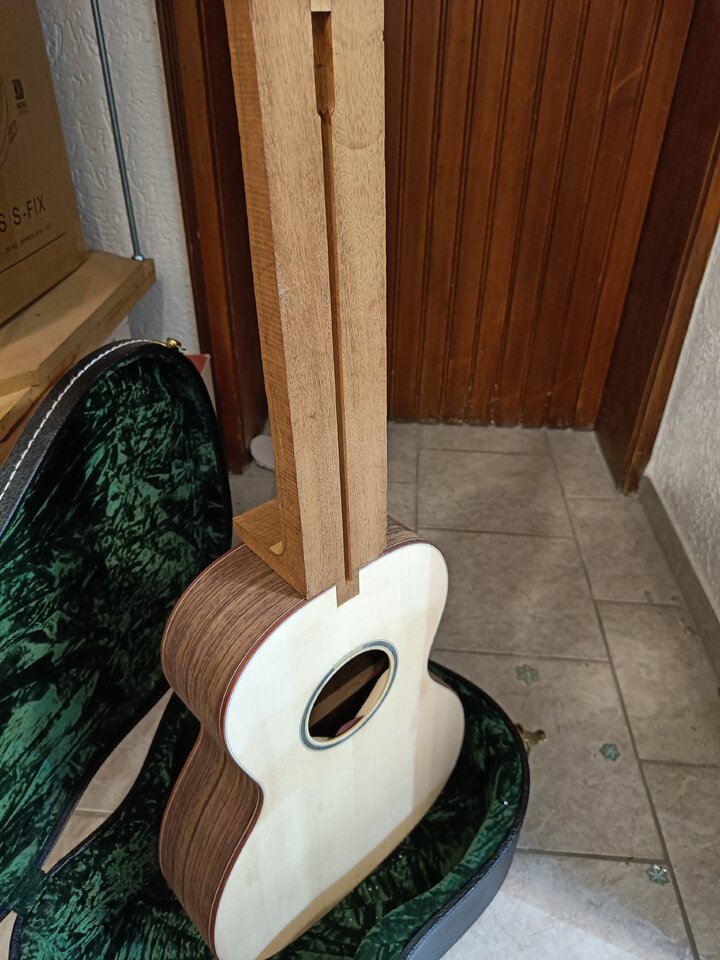

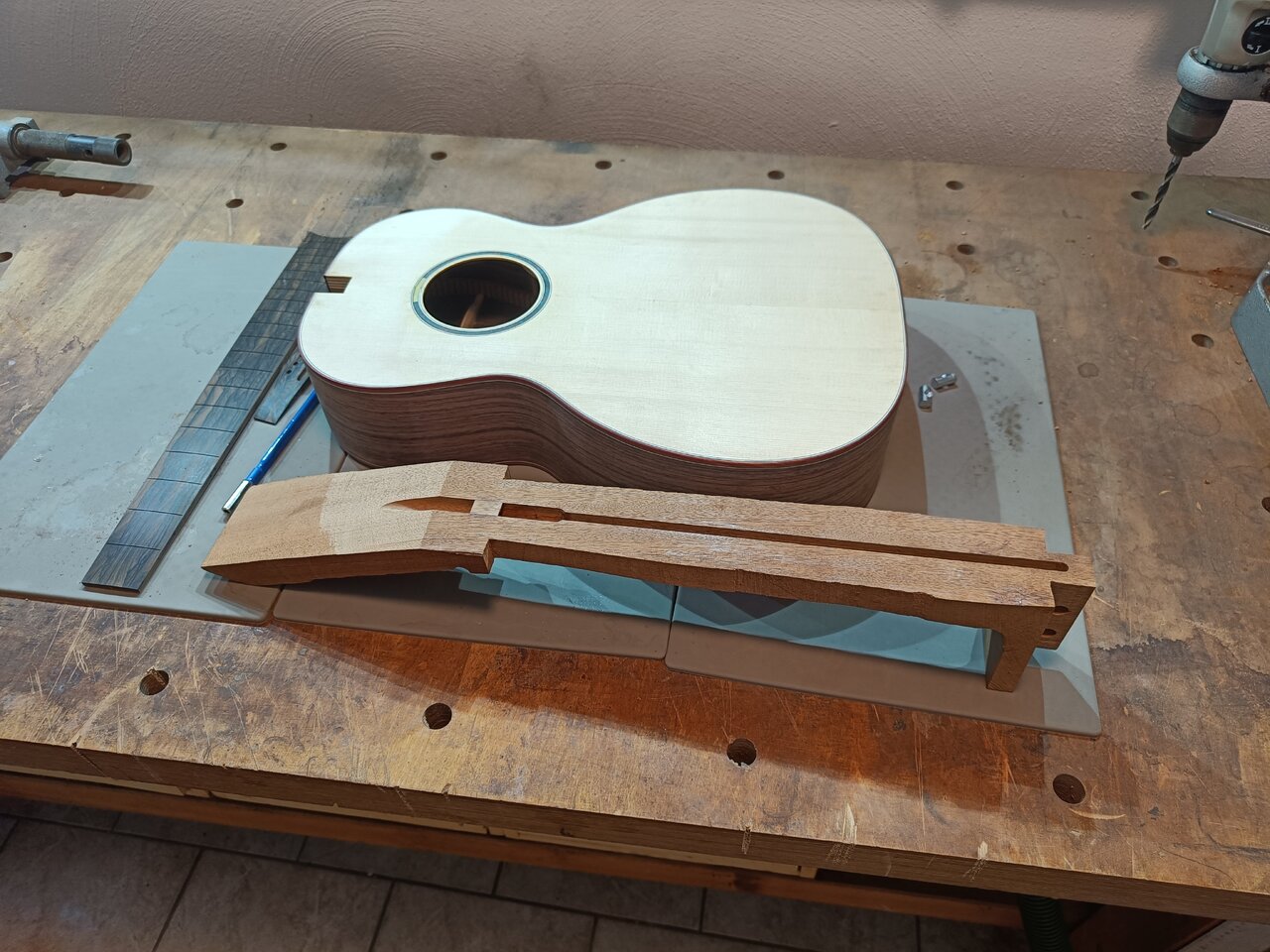

Gerade Halsverbindung gefräst, erste Anprobe...



[Atomfried]

Habe übrigens seit ca. 1,5 Jahren keinen Kontakt mehr zu dem "Kunden". Von daher werde ich die Gitarre wohl für mich behalten. Wären uns preislich vermutlich sowieso nicht einig geworden.

Habe das bei der Griffbrettgeometrie schon berücksichtigt. Dieses ist nun 1 3/4 Zoll breit. Zudem werde ich wohl auf eine Schellackpolitur als Finish gehen.



[Atomfried]

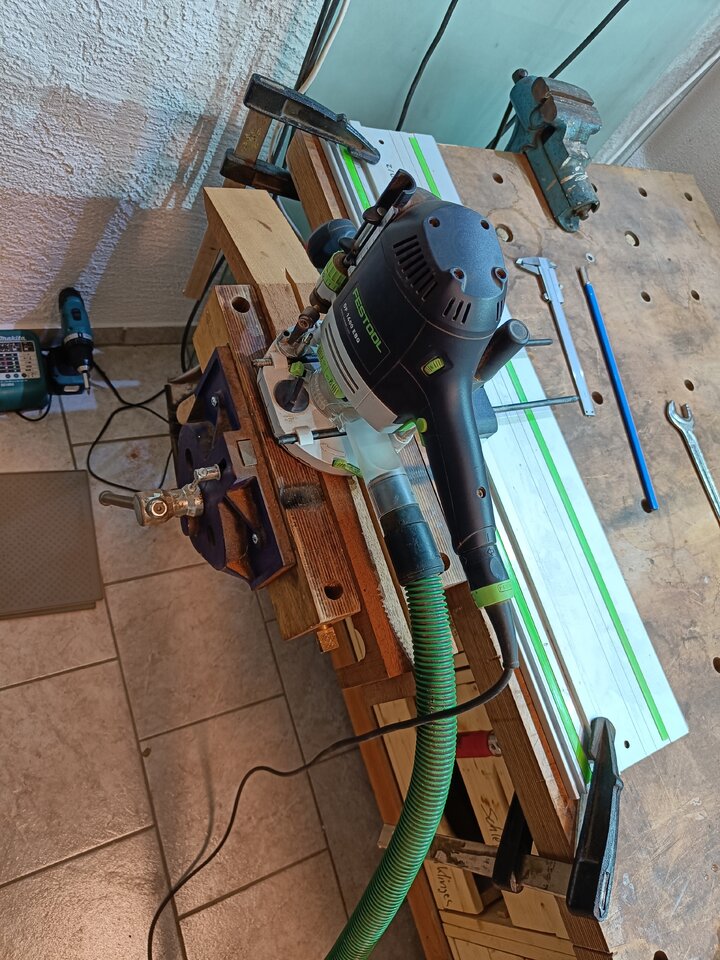

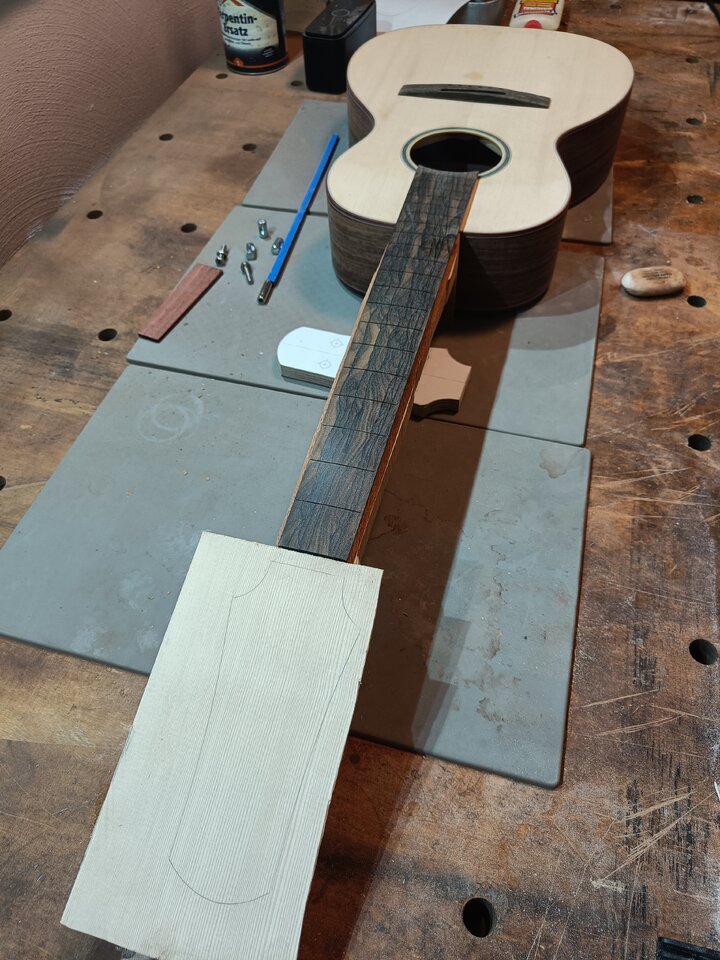

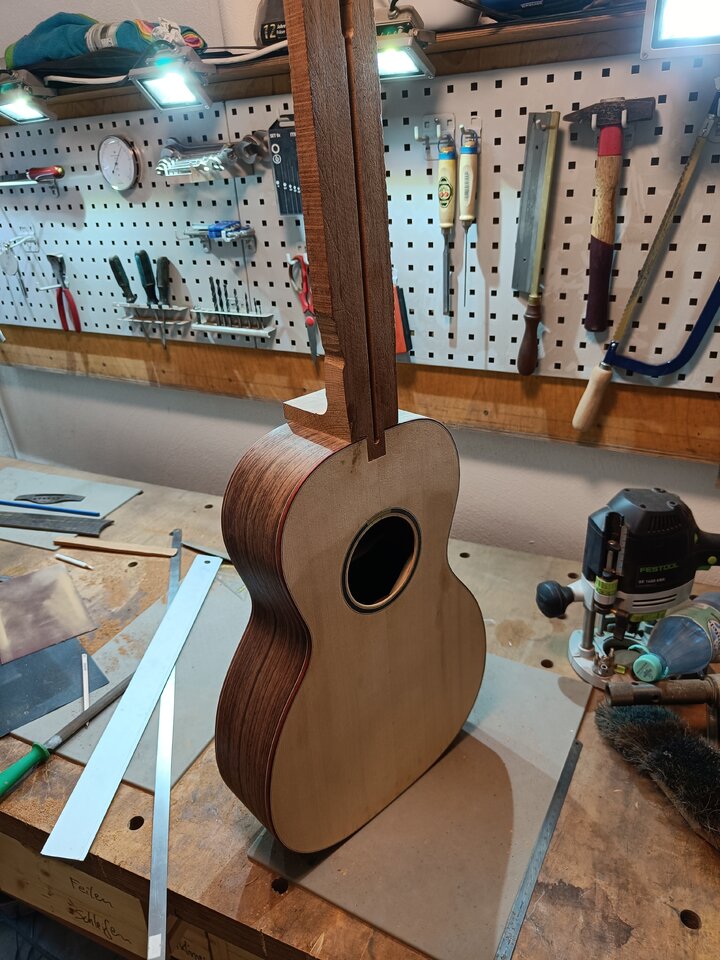

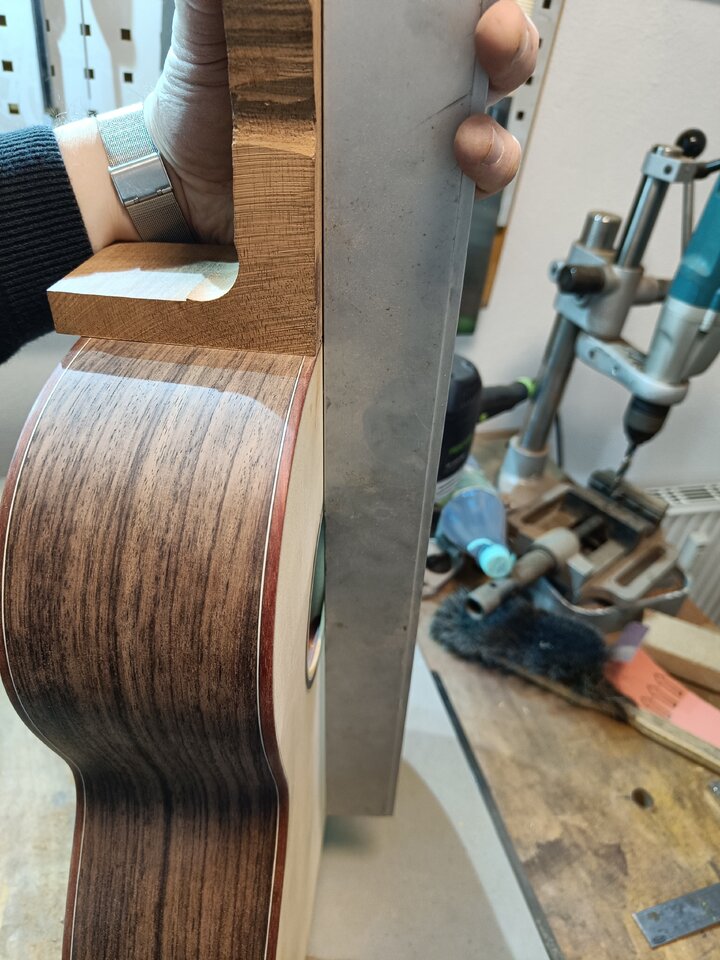

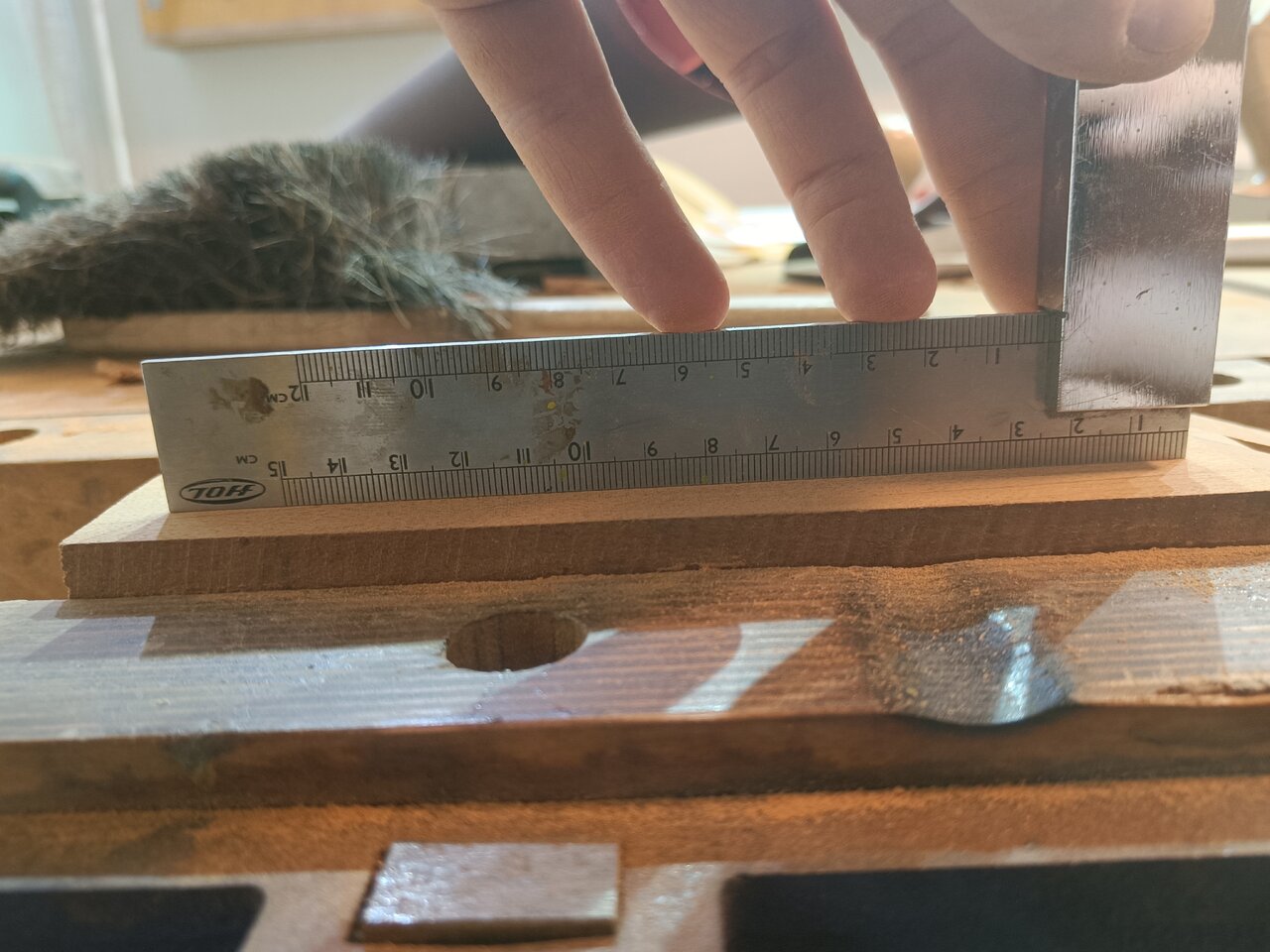

Habe heute den Halswinkel eingestellt....

An den oberen Bereich des Korpus muss ein Winkel angeschliffen werden (geschliffene Fläche ist im oberen Bild zu erkennen), sonst kriegt man am Hals-/Korpusübergang eine Rampe ins Griffbrett.

Beim ersten Eigenbau hatte ich eine solche Rampe, dieses Mal ist es perfekt...

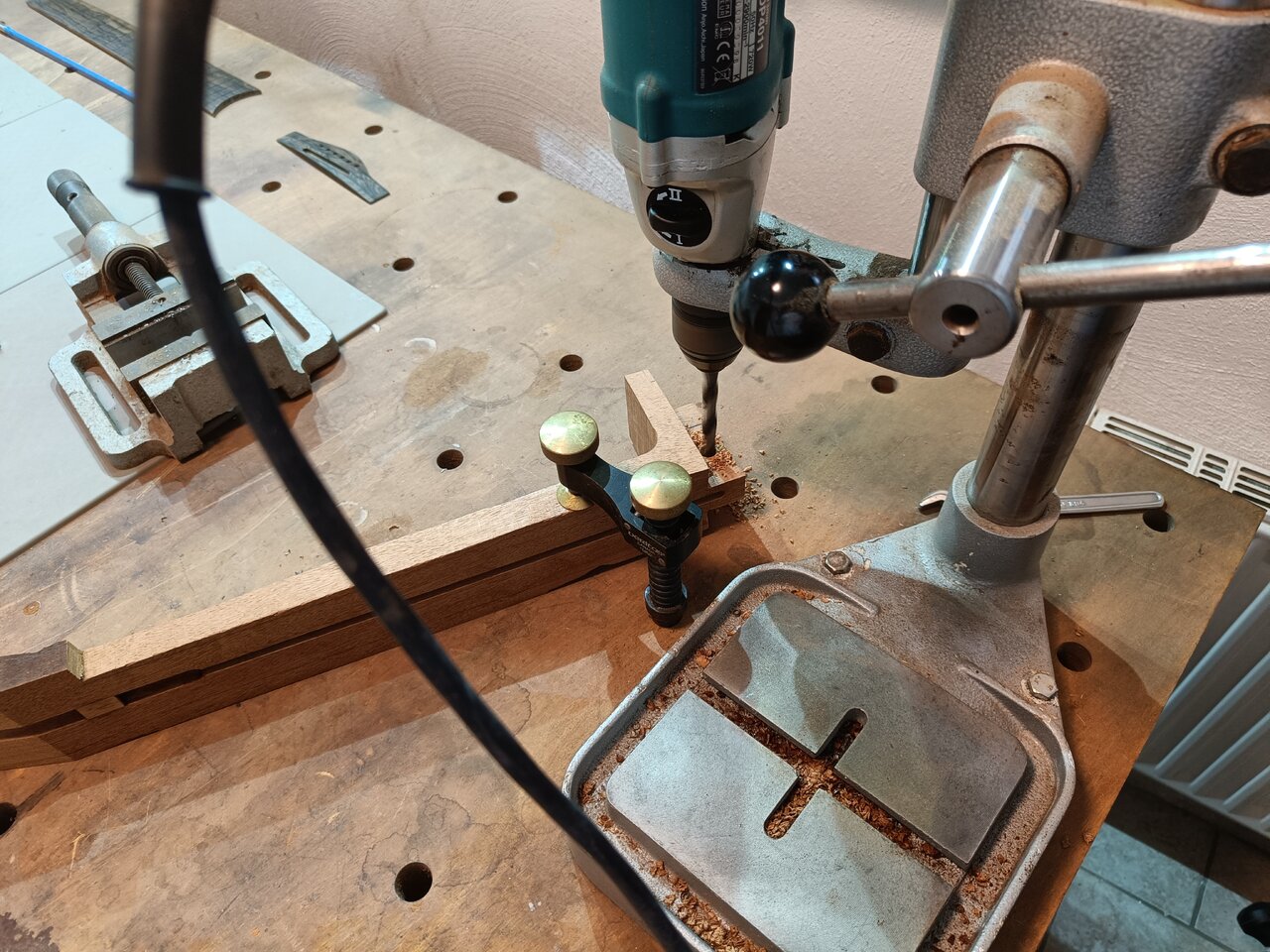

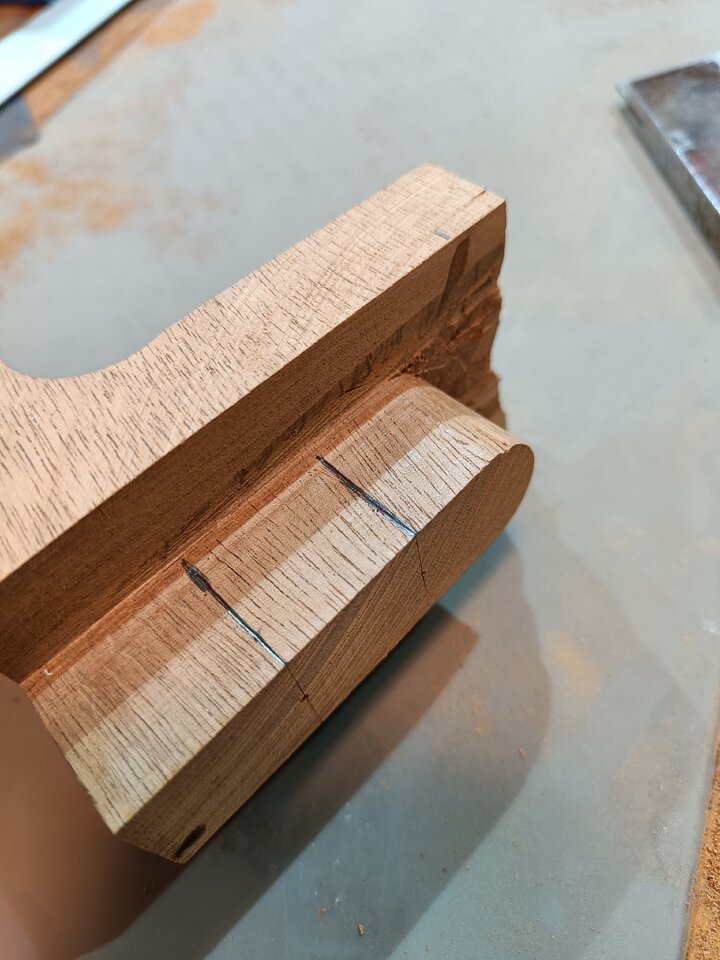

noch kurz die Position für die Quermuttern angerissen...

Aber nicht mehr gebohrt. Man muss auch wissen, wann man Schluss machen sollte, sonst geht gern mal was schief.

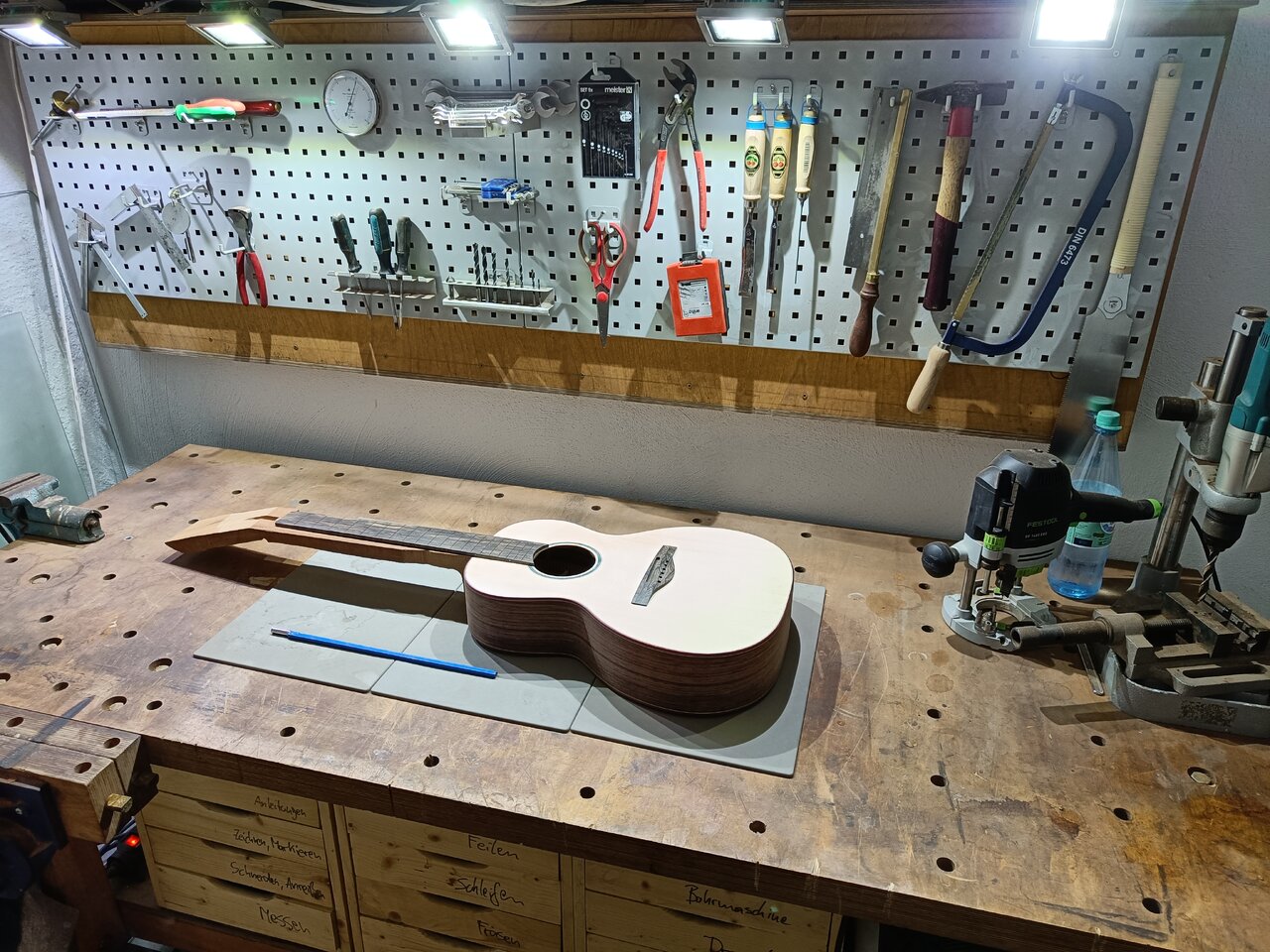

Werkbank aufgeräumt und Feierabend...

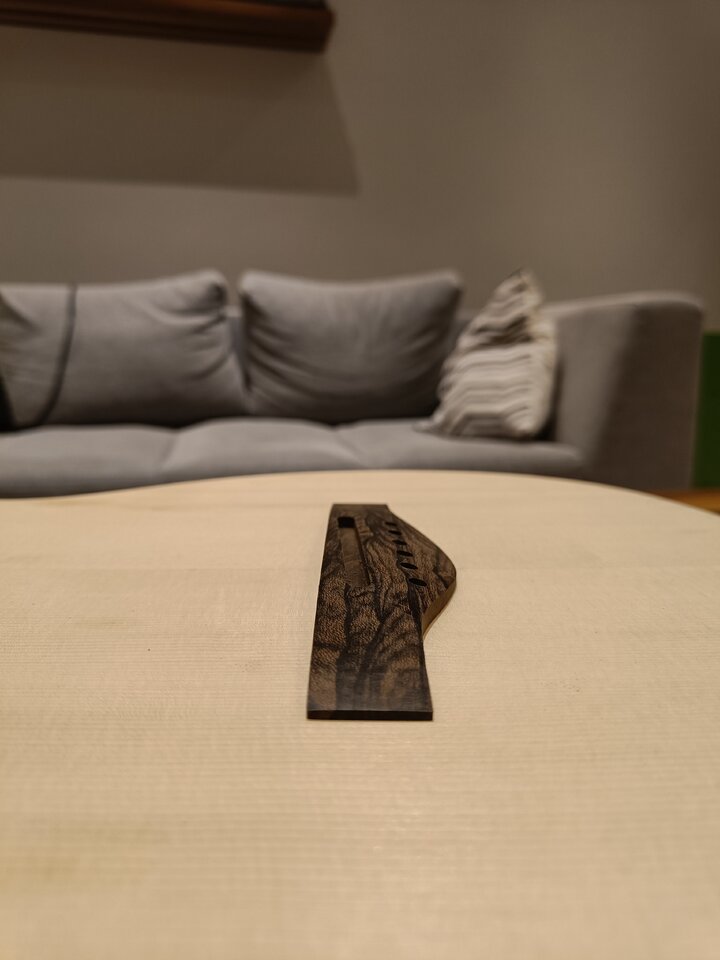

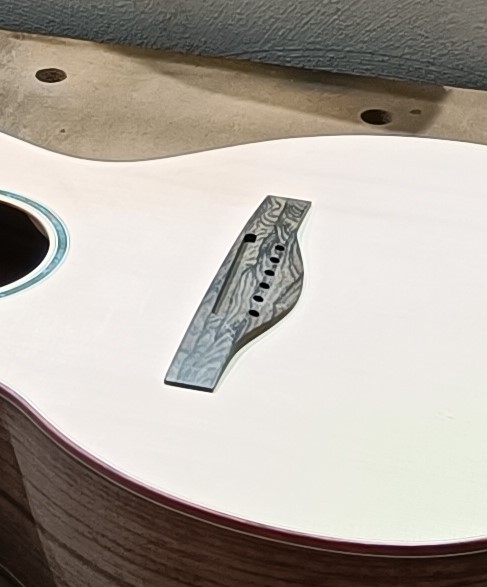

Die Maserung des Stegs kommt wurde auf dem obigen Bild ganz gut eingefangen, hier noch mal größer...

Wenigstens hab ich jetzt auch mal einen Keller mit vernünftiger Feuchte. Der letzte hatte konstant >70 %. Hatte es mit einem Entfeuchter mal versucht, aber hätte dann einige Hundert EUR jährlich zahlen müssen. Daher hab ich die Werkstücke immer nur kurz zur Bearbeitung rein gebracht und anschließend wieder hoch getragen und in der Wohnung gelagert. Jetzt ist die Wohnung eher trocken und ich hab knapp 50 % im Keller. Hab noch nen Befeuchter rein gestellt, der aber nur ab und an mal anspringt.



[Atomfried]

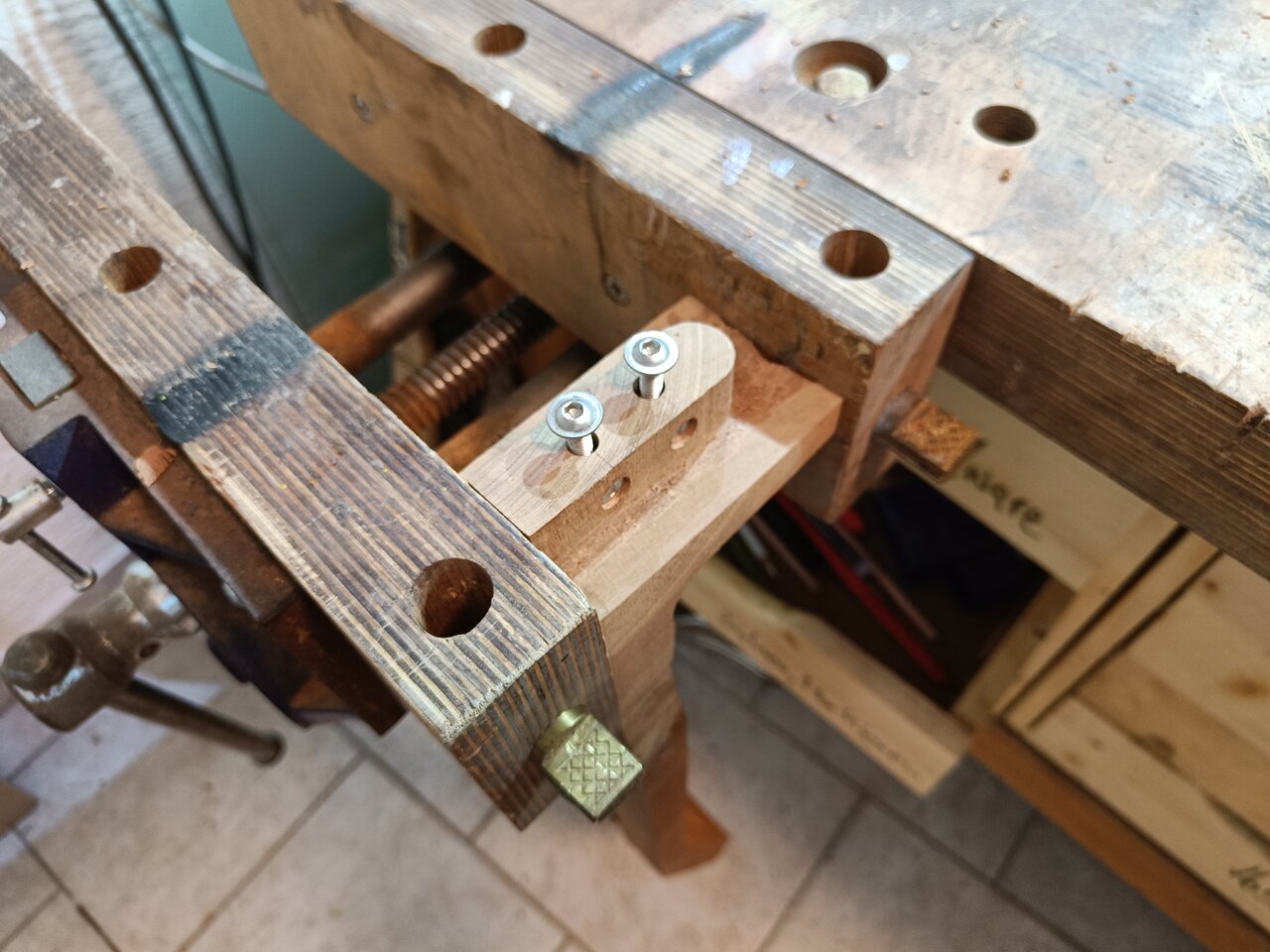

Habe heute nur ne Kleinigkeit gemacht und die Quermuttern eingesetzt, zu mehr hatte ich keine Lust mehr.

Bisschen Material hab ich außerdem am Hals noch weg gemacht.

Derweil liebäugele ich mit diesen Mechaniken:
https://schaller.info/de/mechaniken/274/grandtune-single-gt-ukulele?number=10510723.42.31&c=49

Und zudem mit einem dieser Sets für die nächste Gitarre:
https://www.madinter.com/en/woodsto...ue-set-2065-madagascar-rosewood-acoustic.html
https://www.madinter.com/en/woodsto...ue-set-2070-madagascar-rosewood-acoustic.html
https://www.madinter.com/en/woodsto...ue-set-2328-madagascar-rosewood-acoustic.html



[Atomfried]

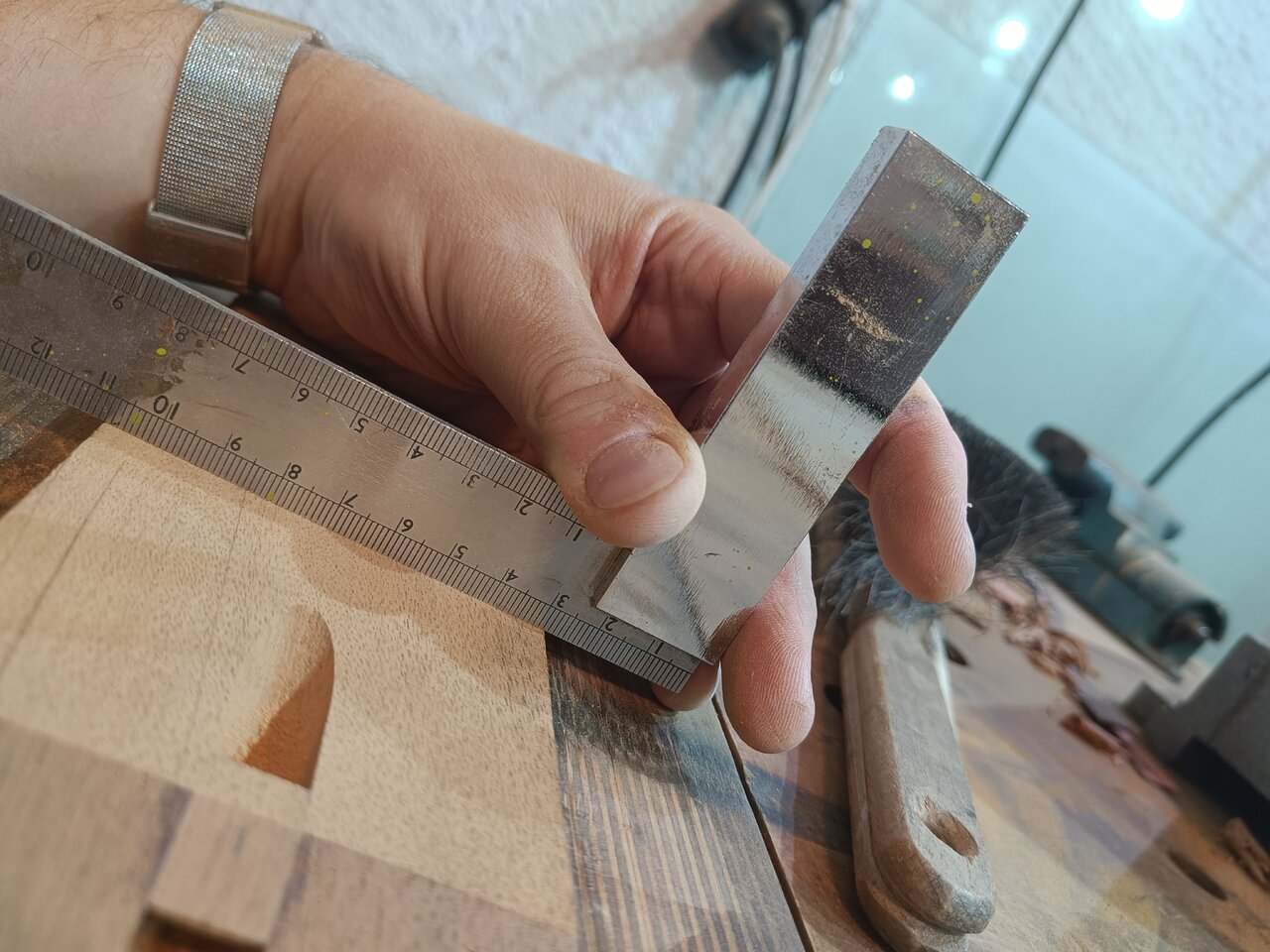

Der Hals hat heute wieder etwas Material verloren. Diesmal ging es um die Fügefläche für das Kopffurnier. In dem Bereich hatte ich vorher nur ganz grob was weg gesägt.

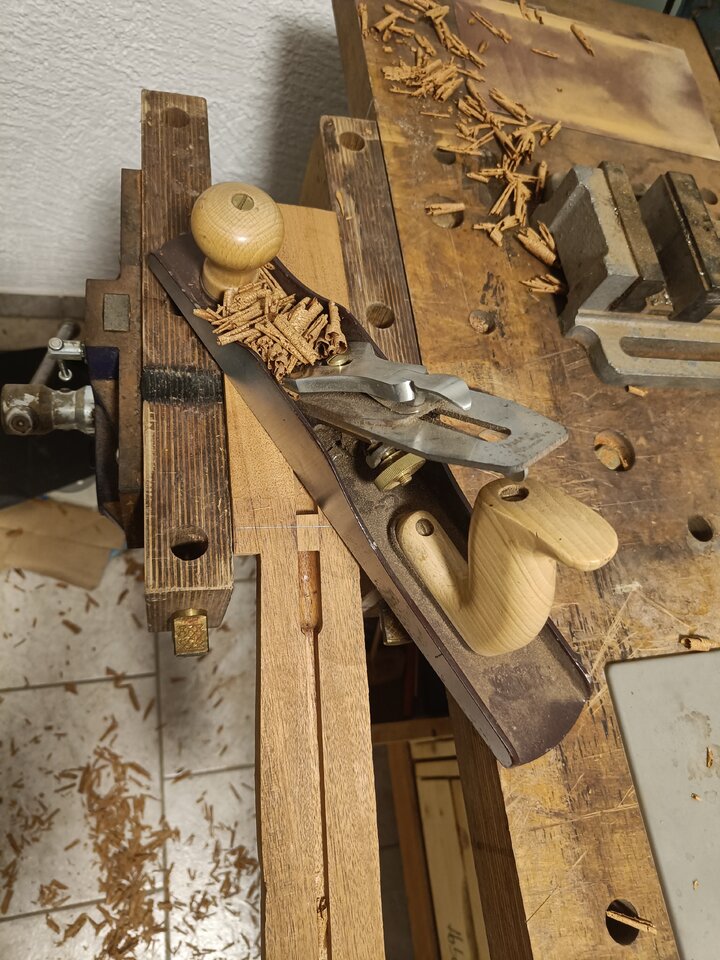

Zuerst etwas gehobelt...

Und Tschüss...

Das letzte Bisschen hab ich behutsam von Hand weg geschliffen...

Hatte bisschen mit einem Low-Spot zu kämpfen (im oberen Bild wo die Bleistiftstriche sind). Aber am Ende alles gut, denke da kann man guten Gewissens das Kopfplattenfurnier aufleimen...

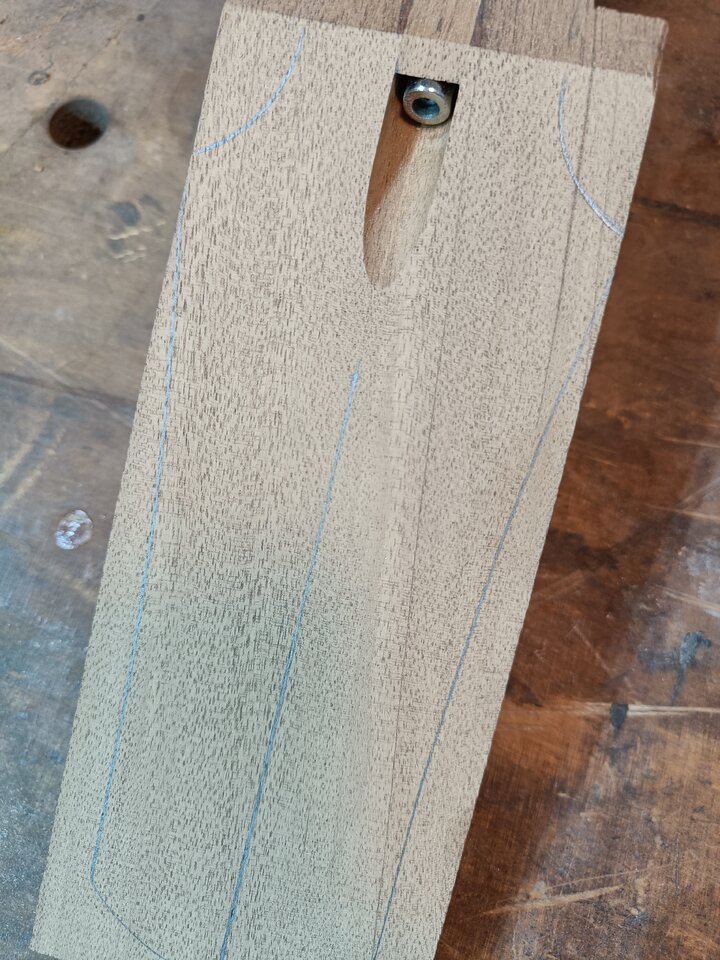

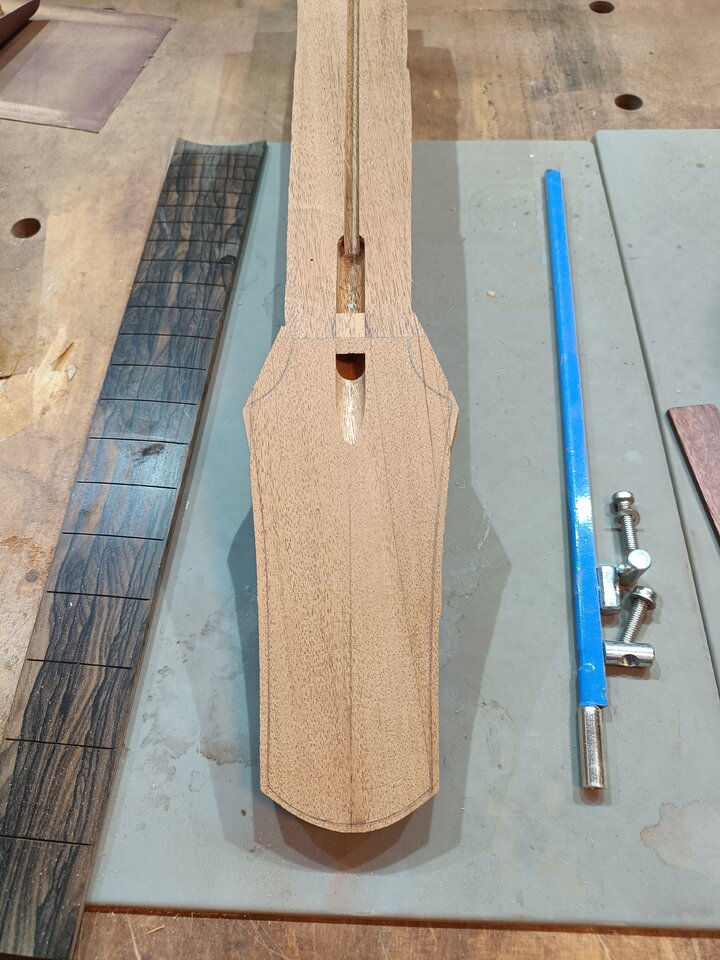

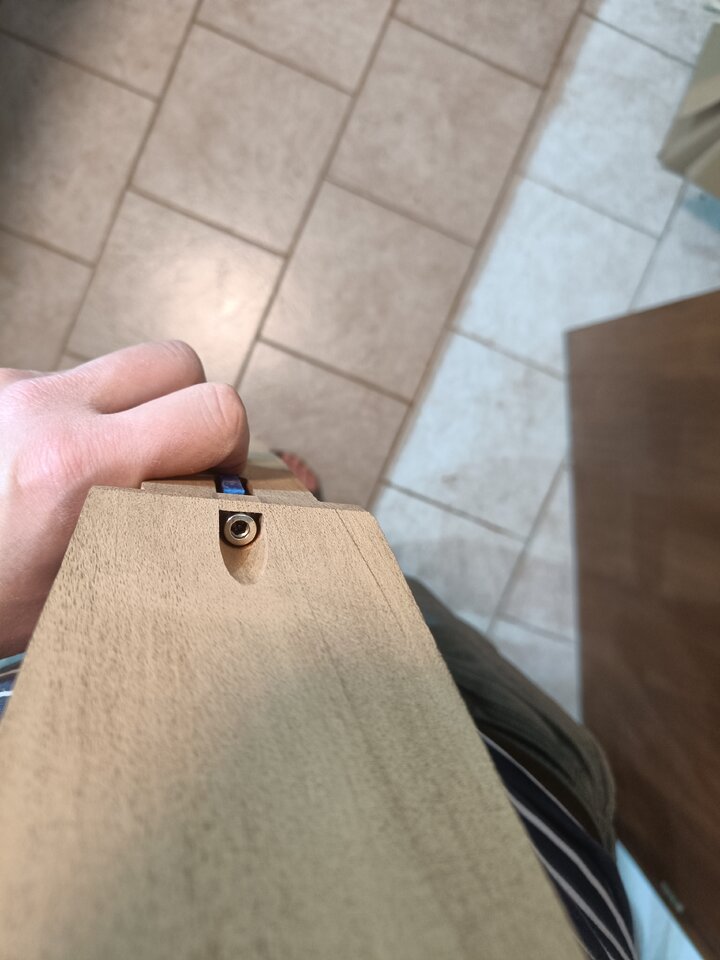

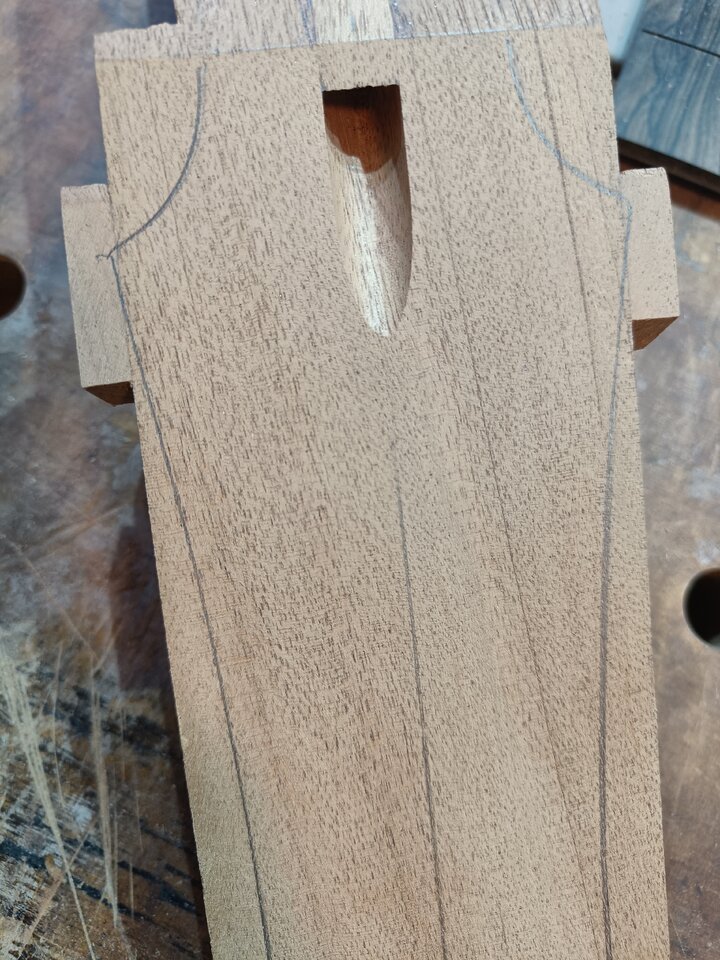

Und so sieht jetzt der Halsstabzugang aus...

Genug für heute.



[Atomfried]

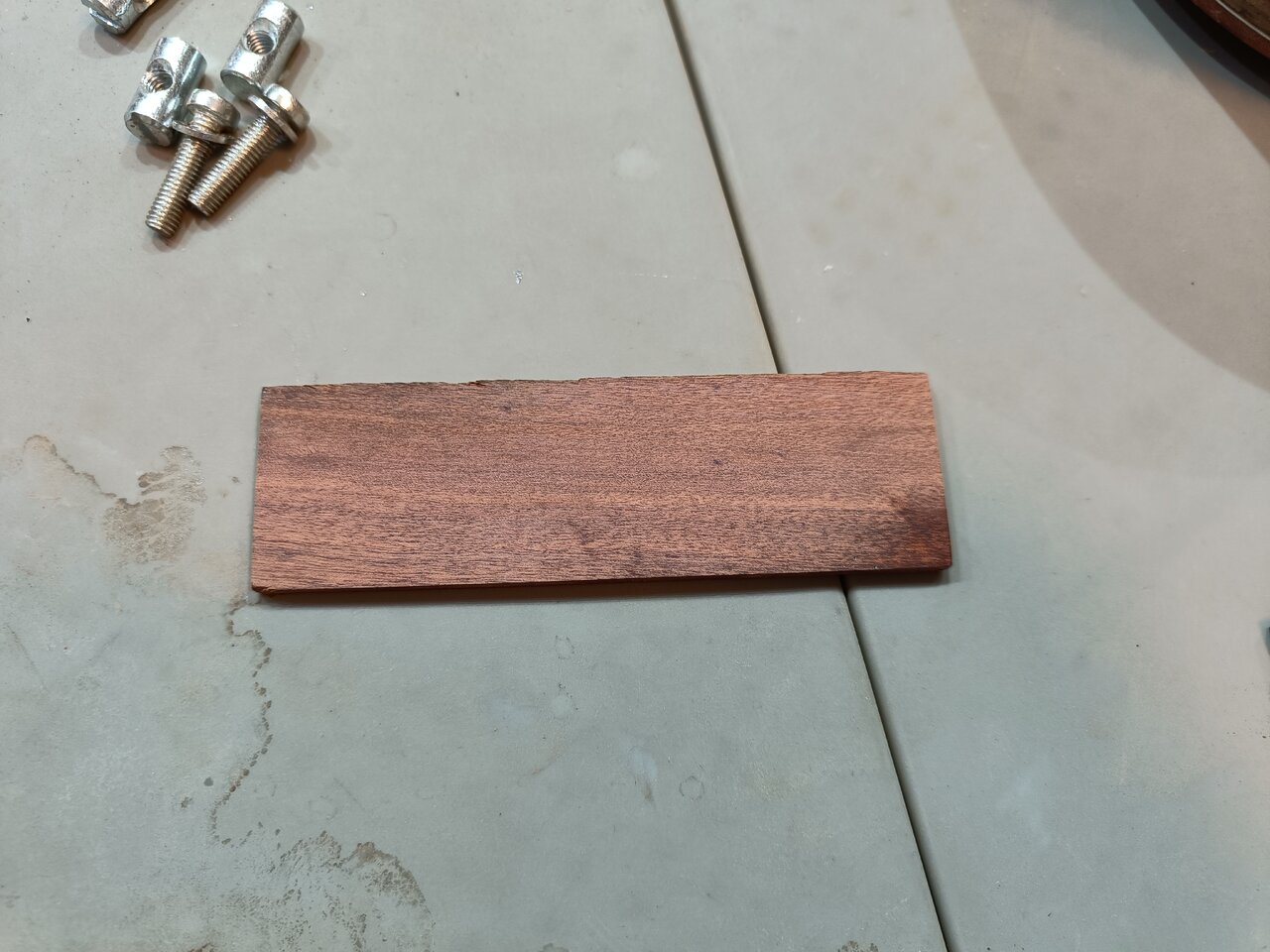

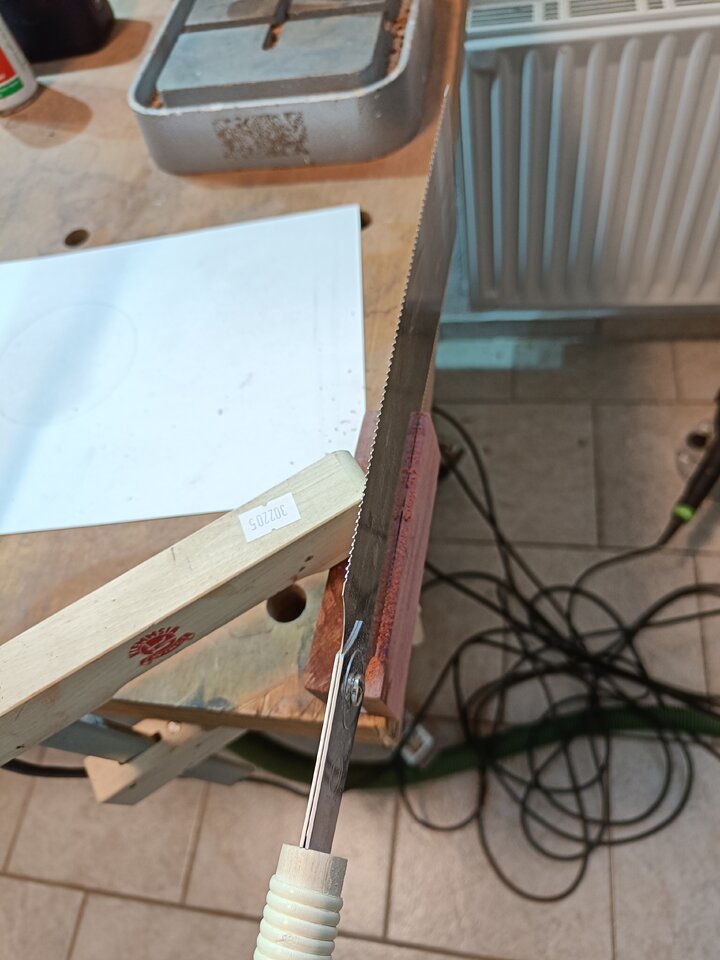

Heute hab ich nur ne Kleinigkeit gemacht und schon mal ein Bloodwood Furnier für den Halsfuß zugesägt:

Außerdem noch kleine kosmetische Arbeiten am Griffbrett, da mir da ein ganz kleines Malheur passiert ist, das ich ausbessern musste.



[Atomfried]

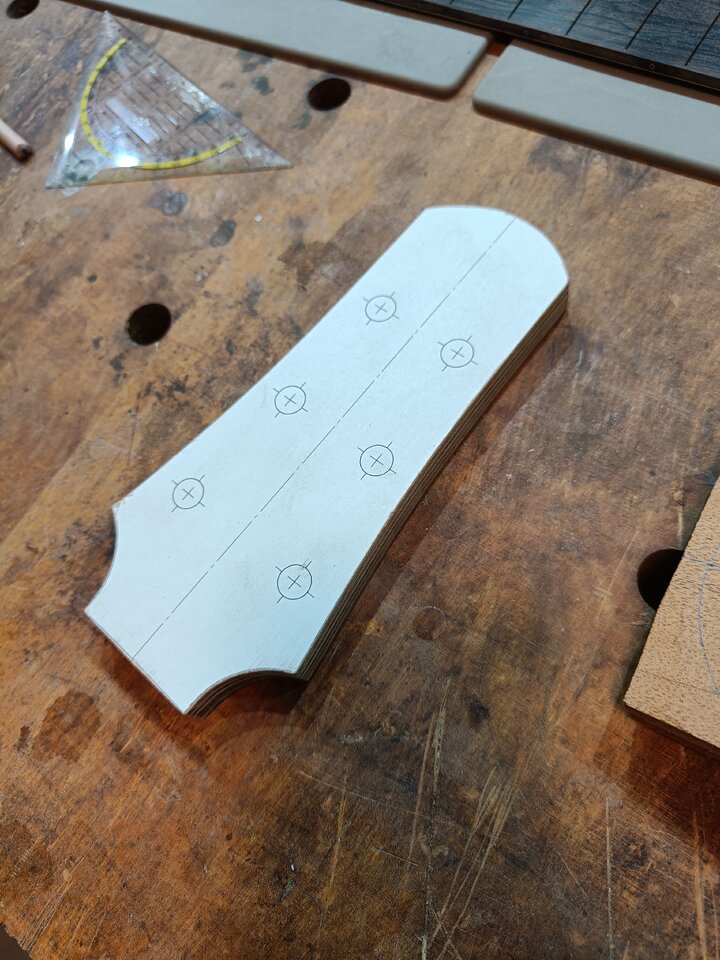

Habe die Schablone für die Kopfplatte gemacht. Ich forme ungern Holzteile, die nicht zur Gitarre gehören, aber was sein muss, muss sein:

Die Halskantel ist einen Tick zu schmal, da muss ich noch was seitlich anleimen:



[Atomfried]

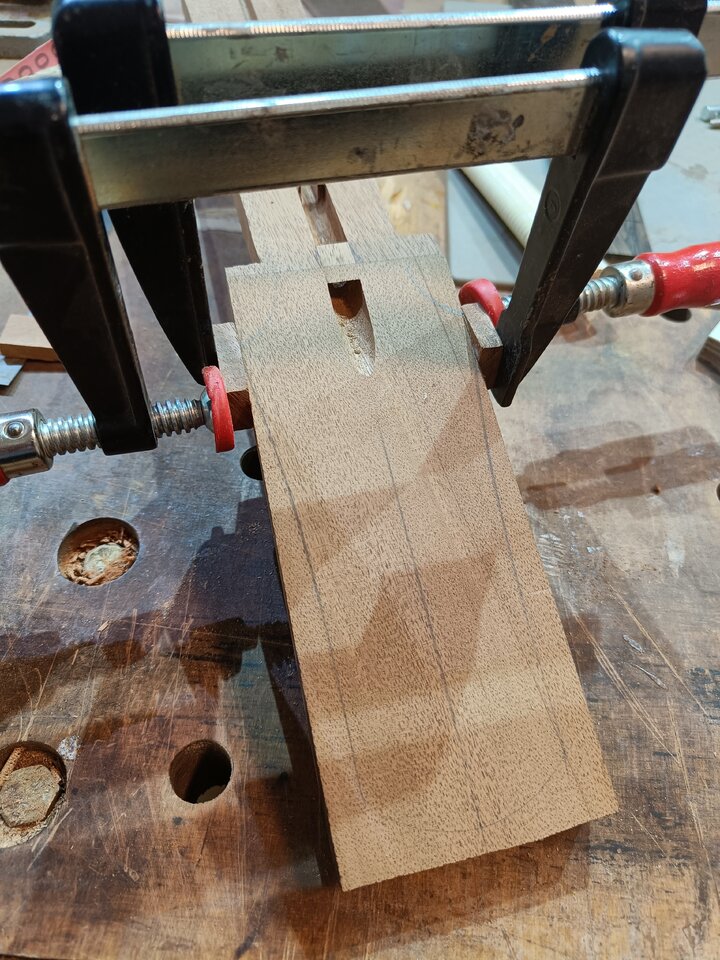

Hab die Verbreiterungen dran gemacht und noch bisschen Material im Bereich der Kopfplatte abgetragen:

Denke drüber nach, die Kopfplatte ganz schlicht Fichte zu machen. Das Griffbrett ist ja schon recht exotisch. Würde dann das Binding vom Korpus wiederholen und evtl. noch eine Kupfereinlage analog zur Rosette machen (wobei das etwas schwierig in Verbindung mit der Abdeckkappe für den Zugang zum Halsstab wird, hab da noch keine Idee)....
