Arena 2 Bundle okay? + Frage zum Rack dazu

  • Ersteller paprittlbach
  • Erstellt am
Na also. Dann wird es wohl das Arena 2 mit dem Thon Case. Soll ich dann hinten Blenden draufmachen (Anschlusspanel, 1 HE Strom, 1 HE Blankblende und 3 HE Airvent)? Würde den PC-Lüfter gern noch irgendwie sinnvoll nutzen der liegt seit einem halben jahr nur rum. Kann mir irgendwie denken, dass es die T.Amps schont, wenn sie zusätzlich aktiv gekühlt werden. Strom besorge ich aus einem alten Netzteil *gg*

Habe mal bei Thomann angefragt, der meint, dass mit dem Arena 2 je nach Location 200-250 Pax gehen. Halte ich für ein wenig gewagt, was meint ihr dazu?

Jetzt fängst du schon wieder mit deinen Rackblenden an :ugly:

Ich würde es folgendermaßen machen:
5HE brauchst du für die Amps und Weiche, also noch 1HE übrig, dort eine Blende mit 12 Stanzungen für XLR, Speakon und Powercon Einbaubuchsen rein.
Die Blende bestückst du mit 4 x Speakon für die Boxen, 2 x XLR male, 2 x XLR female, 1 x Powercon-In, 1x Powercon-Out.
Die ganze Sache verkabelst du dann ordentlich intern und kommst immer bequem an alle Anschlüsse, auch wenn das Case mal auf beengtem Raum
in der Ecke stehen muß. Hinten würde ich nur die Racksteckdose einbauen und fertig.
Den zusätzlichen Lüfter kannst du getrost weglassen, das bringt überhaupt nichts. Natürlich muß beim Betrieb der hintere Deckel auf sein.

Desweiteren würde ich noch 100mm Rollen drunter machen, denn das Case wird so um die 60kg wiegen.

Preiswerte Racksteckdose:
http://www.computeruniverse.net/products/90426533/equip-19--rack-9er-steckdosenleiste.asp?agent=619

Warum XLR doppelt und wozu Powercon? Ich habe kein einziges Powercon-Gerät.
Rollen ist wohl ne sehr gute Idee :D
Die Raksteckdose da, kann man die umdrehen? So zeigen die Stecker ja nach außen, da kann ich auch gleich einen Multistecker reinlegen.
Welche Rollen nimmt man da am besten? 2 https://www.thomann.de/de/millenium_blue_wheel_gebremst_mkii.htm und 2 https://www.thomann.de/de/millenium_blue_wheel_ungebremst_mkii.htm überkreuzt dranspaxen, ist das eine gute Idee?
also X-Anbringung, damit das Ding nicht rumrutscht.
Heute ist mal mein Handbuch der PA-Technik gekommen, da les ich mich mal durch, dann fühl ich mich nicht mehr so dumm :D

Über den Powercon kann man streiten, denn wenn die Kiste bei Betrieb hinten eh offen bleiben muß, würde ich mir das Strom-Gebastel sparen und ganz normal mit dem Netzstecker der Steckdosenleiste anstöpseln. Die haben allesamt mindestens einsfuffzig Zuleitung - also kein Problem.

XLR rein würde für den Anfang auch reichen, denn raus braucht's nur, wenn man auch irgendwozu wieder raus muss. ;-)
Also Weiterschleifen des Eingangssignals oder von Controller-Ausgängen.

Der Tip ist eben das "Witchcraft-Standard-Anschluspanel", wie man es amtlich ausführen würde, wenn das Rack im Verbund mit einer komplexeren Anlage eingesetzt würde.


Rollen spaxt man nicht ans Rack. Da kommt unter das Rack eine dicke Platte, in selbige Einschlaggewinde rein und daran schraub man mit metrischen Gewindeschrauben die Rollen. Wirst Du aber wohl erst machen, wenn wieder Geld da, denn ein Hunni ist für'n Rollbrett schnell weg. ;-)



domg

XLR doppelt zum durchschleifen, falls mal ein zweites Amprack dazu kommt, so wird die Sache flexibler.
Powercon ist halt der "amtliche" Stromanschluß, du verkabelst die Buchse mit der Steckdosenleiste, der zweite Powercon ist ebenfalls zum durchschleifen.
Kannst natürlich auch einfach einen Schuko hinten rausbammeln lassen.

Die Rollen "spaxt" man nicht, sondern verschraubt sie mit metrischen Gewindeschrauben und M8 Einschlagmuttern.
Wichtig: Zwei Multiplex Streifen (15mm) zur Verstärkung über die gesamte Unterseite des Cases dazwischen mitverschrauben,
sonst macht es das Case nicht lange.

Was ist ne X-Anbringung ??? Zwei Rollen vorne und zwei hinten und fertig.

Edith sagt der onk war schneller ....

Mit X-Anbringung meinte ich: oben links Bremse, oben rechts keine, unten links keine unten rechts Bremse.
Ein zweites Amprack ist nicht geplant.
Powercon schaut ganz nett aus... Das guck ich mir mal näher an. Wirkt irgendwie besser als ein raushängendes Kabel wo garantiert irgendein Trampel draufsteigt und so die Zugentlastung unnütz strapaziert.

paprittlbach schrieb:
Mit X-Anbringung meinte ich: oben links Bremse, oben rechts keine, unten links keine unten rechts Bremse.
Zum Vergrößern anklicken....

Bei mir kommen die Bremsen immer nach vorne und nicht diagonal, weil ich keine Lust habe umständlich rumzukrauchen um daran zu kommen.

Ein zweites Amprack ist nicht geplant.
Zum Vergrößern anklicken....

Stell dir vor, du hast irgendwann eine VA, wo auch Beschallung in einem Nebenraum gefragt ist. Da ist so ein zusätzlicher XLR Ausgang gar nicht mal so unpraktisch ;)

Auch wieder wahr.
Mit den Bremsen hast du aber recht, die werde ich besser beide vorne hinbauen.
Danke bis hierhin!

Okay,...
der Einkauf steht kurz bevor.
Also:
1x Arena 2 Bundle: https://www.thomann.de/de/db_technologies_arena_2_bundle.htm
Rack: https://www.thomann.de/de/thon_rack_6u_live_50.htm
Vorne von oben nach unten: Anschlussblende https://www.thomann.de/de/thon_rackblende_1he_8xlr.htm, , FQW, TA 1400, TA 2400
hinten: offen (wenn ich hier zumache sterben die Amps den Hitzetod, oder?)
Stromversorgung schraube ich einfach oben im Rack eine Steckerleiste rein, ist auch aufgeräumt und kostet einen Bruchteil einer Racksteckdose. Kabelführung erledige ich per Kabelbinder und Haken.

Ins Anschlusspanel 4 Speakons https://www.thomann.de/de/neutrik_nl4mp_dtyp.htm 2 XLR female https://www.thomann.de/de/neutrik_nc_3fdl1.htm und die beiden anderen Löcher lass ich offen.

Von den XLR Buchsen mit geschirmten Mikrofonkabel https://www.thomann.de/de/the_sssnake_smk22bl.htm (2 M) an 2x https://www.thomann.de/de/thomann_sk026_xlr_stecker.htm und die in die FQW stecken. Pins verlöten wie? Pin3 blaues Kabel, Pin 2 rotes Kabel und Pin1 mit der Abschirmung? Stand jedenfalls so im PA-Handbuch
Von der FQW aus gehen 4 XLR Patchkabel (im Bundle) zu den Amps, von den Amps dann über 4 https://www.thomann.de/de/neutrik_nl2fc.htm und mit 1 Meter 1,5 mm2 (Tops) https://www.thomann.de/de/the_sssnake_spk215.htm und 1 Meter 2,5mm2 (Subs) https://www.thomann.de/de/the_sssnake_spk225.htm zu den Speakonbuchsen. Belegung jeweils mit Pin 1 + Pin 3. Die anderen beiden Pins brauchen mich ja nicht zu kümmern, oder? Oder irre ich mich da? Der Speakonstecker der von den Amps kommt ist ja 2-polig. Wie verlöte ich die? An Pin 1+3 oder an Pin 2 +4?

Und eine Frage noch: Macht es Sinn hinten noch eine Rackschiene einzubauen? https://www.thomann.de/de/adam_hall_6161_schiene.htm Oder halten die Amps auch so? Dazu dann: https://www.thomann.de/de/adam_hall_5410blk_rack_schraube_pack.htm mit https://www.thomann.de/de/adam_hall_5660_mutter_pack.htm

Kann man das so nehmen oder passt da was nicht zusammen?

Versorgung der Art Box kann ich ja dann so machen, oder:
Vom Mixer aus: https://www.thomann.de/de/the_sssnake_cck2_audiokabel.htm
Vom Lappi/Handy zum Mixer hin: 2x https://www.thomann.de/de/the_sssnake_yrk2030.htm


Wäre nett wenn das einer absegnet, ist ja doch ein ganzer Haufen Geld.
https://www.thomann.de/de/the_sssnake_yrk2030.htm

Merci, wenn ihr das ganze hier durchgelesen habt

Reifen kommen später ans Rack dran, muss fürs erste auch so gehen. Würde dann die Millennium Wheels auf Bretter schrauben und diese dann dranleimen/spaxen.

Ich würde das Bundle nicht kaufen.
Die Endstufen sind absolut nicht mehr zeitgemäss und die Frequenzweiche ist ein Witz auf Grund der fest eingestellten Trennung.
Zweiter knackpunkt ist die Verkabelung wenn dann macht man das richtig und benutzt 4 adriges Lautsprecher Kabel.
Auf die Speakon Buchsen im Rack liegt dann 1+/1- für die Tops und auf 2+/2- das Signal für die Subs.
Voraussetzung dafür ist das man die Sp.-Buchsen an den Subs umbaut und das Sub Chassis an 2+/2- hängt und dabei gleich noch die Weiche des Subs mit rausschmeisst.
Vorteil der ganzen Sache ist man hat nur jeweils ein Kabel das man zu jeder Seite zieht ,Trennung durch eine brauchbare Aktive Weiche ist flexiebler und durch das entfernen der passiven Weiche im Sub hat man etwas mehr Leistung zur Verfügung.
Und eine Frage noch: Macht es Sinn hinten noch eine Rackschiene einzubauen?
Zum Vergrößern anklicken....
Ja,aber nicht wegen der Amps sondern für die Racksteckdose,besser zugänglich.
Racksteckdosen gibt es günstig bei Klick,habe ich gerade 4 Stück bestellt.
Den Mixer vermisse ich in der Aufstellung oder habe ich was verpasst?
Da Laptops ein bescheidene interne Soundkarte haben ist es am besten Mixer mit USB_Interface zu benutzen,leider kann ich den

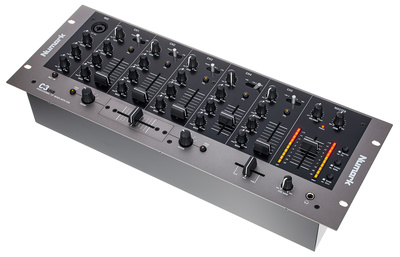

Numark C3 USB nicht mehr empfehlen da das Netzteil auch in der neuen Serie extrem in den Mixer einstreut und er deshalb brummt.

Vorteil bei diesem Mixer ist das er zwei USB Anschlüsse besitzt un der einzige mit diesem Future ist.

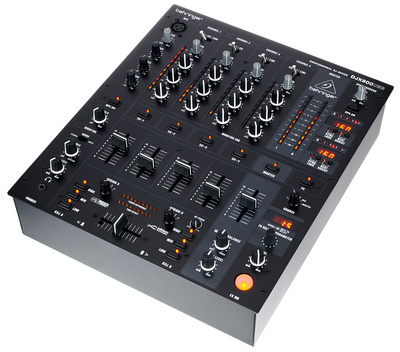

Ich würde aber Behringer da eine Chance geben.
In etwa dem oder Du schaust dich selber noch mal um.

  • Gefällt mir
Reaktionen: 2 Benutzer
Hallo paprittlbach,
falls es dir noch helfen sollte:

Ich betreibe die Arena PA seit nunmehr 3 Jahren im Kleinverleih. Bis 150 PAX kein Problem.
Preis/Leistung ist mehr als ok. Ist robust, klingt vernünftig ob Live oder Konserve.
Kleiner Tip: Lass dir vom Thomann falls du nun dort kaufst ein Komplett-Angebot für all das Zeug was du jetzt zusammengesucht hast machen.
Habe da selbst dann mehr als 400€ gespart. Gut, war auch noch ein bisschen mehr, trotzdem. Einfach anrufen und noch en bissl was rausschlagen.

Was mir auffällt, die PA ist in den letzten 4 Jahren wohl teurer geworden. Hab mein Bundle wenn ich mich recht erinnere für 1899€ auf der Page stehen gehabt.

Hoffe ich konnte dir noch helfen.
Falls du noch Fragen zur PA hast kannst du dich gerne melden.

Viele Grüße
warstern

So, warstern hat mich endgültig überzeugt. Es wird das Bundle, basta.
@warstern: Habe gehört die TA-2400 ist nicht so besonders doll am Schieben im Bassbereich, kannst du das bestätigen und evtl. nen Amp empfehlen im Bereich >500€, am besten mit 2 HE? Notfalls könnte ich auch eine Proline reinbauen, aber dann muss ich wieder das Rack total umbauen. Muss 2x 600W @ 8 Ohm anständig Subwoofer befeuern können. Habe mal die Pronomic X-800 ausgebuddelt, hat 800 W an 8 Ohm RMS. Ist ein schweres Eisenschwein (vegleichbar Proline), weniger Dampf als selbige dafür nur 2 HE.

Apropo: Meint ihr ein Thon Live Rack 8U 50 kommt noch vor dem 24.2. als Sonderanfertigung bei mir an, wenn ich am Montag sofort per PayPal überweise und den Thomännern einen 20er Bonus in Aussicht stelle?
Und warum ist das Arena 2 Bundle ohne Liefertermin? Alle Komponenten sind "kurzfristig auf Lager verfügbar" oder eben auf Lager.
Kann ich dann in 2 Wochen mit dem Ding rechnen oder nicht?

Wenn man mal den ganzen App-Dreck weglässt: Diese flachen Fingerwisch-Jugend-Dauerbeschäftigungs-Entertainment-Geräte waren anfangs als Fernsprecher gedacht. Zu Fragen hinsichtlich konkreter Liefertermine also einfach mal beim Thomann ANRUFEN! lol


domg
