  1. Line6 Relay G30-Sender-Buchse (TBP06) an Kinnhalter

    Line6 Relay G30-Sender-Buchse (TBP06) an Kinnhalter

    Provisorische Montage der Line6 Relay G30-Sender-Klinkenbuchse (TBP06) am neuen Kinnhalter
  2. Aussparung für die Montage der Buchse im neuen Kinnhalter

    Aussparung für die Montage der Buchse im neuen Kinnhalter

    Aussparung in Geigen-Kinnhalter Dictum Chinrest Guarneri Violin 4/4 für die Montage der Line6 Relay G30-Sender-Klinkenbuchse (TBP06) unter dem Kinnhalter. Die Aussparung wurde per Dremel und kleinem Fräser, sowie mit Feilen gemacht.
  3. Aussparung für die Montage der Buchse im neuen Kinnhalter

    Aussparung für die Montage der Buchse im neuen Kinnhalter

    Aussparung in Geigen-Kinnhalter Dictum Chinrest Guarneri Violin 4/4 für die Montage der Line6 Relay G30-Sender-Klinkenbuchse (TBP06) unter dem Kinnhalter. Die Aussparung wurde per Dremel und kleinem Fräser, sowie mit Feilen gemacht.
  4. #4 Line6 Relay G30 Sender TBP06: Abhilfe bei Batterie-Kontaktproblemen - YouTube

    #4 Line6 Relay G30 Sender TBP06: Abhilfe bei Batterie-Kontaktproblemen - YouTube

    Wenn sich beim Drücken auf den Batteriefachdeckel die Anzeige des Batteriepegels stark ändert, gibt es Kontaktprobleme im Batteriefach. Dieser Trick zeigt welche Kontakte auf welche Weise gereinigt werden sollten.
  5. #3 Line6 Relay G30 Sender TBP06: Batterie Kontaktprobleme - YouTube

    #3 Line6 Relay G30 Sender TBP06: Batterie Kontaktprobleme - YouTube

    Wenn sich beim Drücken auf den Batteriefachdeckel die Anzeige des Batteriepegels stark ändert, gibt es Kontaktprobleme im Batteriefach. Dieser Trick zeigt diesen Test.
  6. #2 Line6 Relay G30 Sender TBP06: Firmwareversion feststellen - YouTube

    #2 Line6 Relay G30 Sender TBP06: Firmwareversion feststellen - YouTube

    Welche Firmwareversion auf dem TBP06 drauf ist kann man über diesen Trick herausfinden. Sie wird dann über die Audio-LED per Blinkcode ausgegeben.

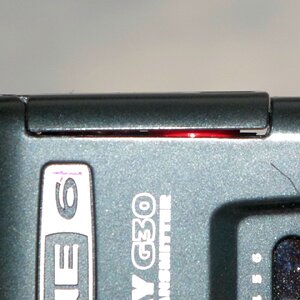

  7. TBP06 Batteriefachdeckel

    TBP06 Batteriefachdeckel

    Der Deckel des Batteriefachs wird durch die Kontaktfedern der Batterien nach außen gedrückt und hat im geschlossenen Zustand einen leicht aufgedrückten Spalt
  8. TBP06 Batteriefachdeckel

    TBP06 Batteriefachdeckel

    Der Deckel des Batteriefachs wird durch die Kontaktfedern der Batterien nach außen gedrückt und hat im geschlossenen Zustand einen leicht aufgedrückten Spalt

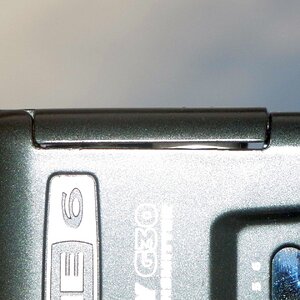

  9. TBP06 Riegel des Batteriefachs

    TBP06 Riegel des Batteriefachs

    Der Überstand des Riegels ist nicht groß

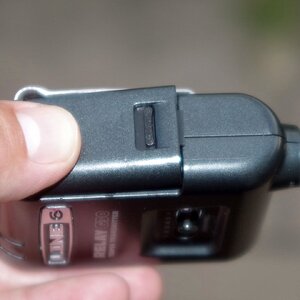

  10. TBP06-Original

    TBP06-Original

    Man sieht schon die Belastung, die auf dem oberen Nippel lastet an dessen leichter Biegung nach oben. Außerdem bekommt er beim Aufschieben des Senders auf ein dickes Band oder einen Gürtel auch Druck ab, da dieses/dieser zischen Nippel und Feder durch muss.

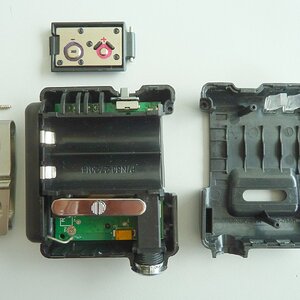

  11. TBP06-Zusammenbau1

    TBP06-Zusammenbau1

    Die Einzelteile des Senders vor dem Zusammenbau.
  12. TBP06-Zusammenbau2

    TBP06-Zusammenbau2

    Die reparierte Gurtklemme wird mit einer längeren Gehäuseschraube durch eine Bohrung anstatt des abgebrochenen Originalnippels montiert. Es wird eine Holzschraube DIN97, 2,0x12mm verwendet.
  13. TBP06-Zusammenbau3

    TBP06-Zusammenbau3

    Die reparierte Gurtklemme wird mit einer längeren Gehäuseschraube durch eine Bohrung anstatt des abgebrochenen Originalnippels montiert. Es wird eine Holzschraube DIN97, 2,0x12mm verwendet.
  14. TBP06+t.boneSendertasche+Band2

    TBP06+t.boneSendertasche+Band2

    Das Band wird durch die Öffnungen der t.bone Transmittertasche durchgezogen

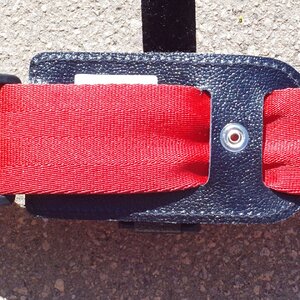

  15. TBP06+t.boneSendertasche+Band1

    TBP06+t.boneSendertasche+Band1

    Das Band wird durch die Öffnungen der t.bone Transmittertasche durchgezogen. Der TBP06 sitzt sauber in der Tasche und das Batteriefach wird gut gesichert.

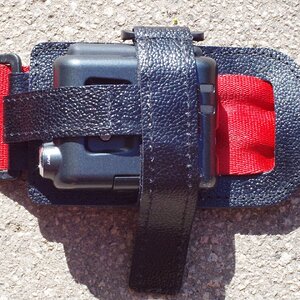

  16. TBP06+t.boneSendertasche+Band3

    TBP06+t.boneSendertasche+Band3

    Die t.bone Transmittertasche sitzt sauber auf dem Band. Der TBP06 sitzt sauber in der Tasche und das Batteriefach wird gut gesichert.

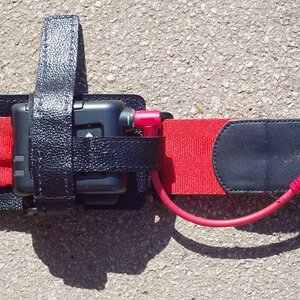

  17. TBP06+t.boneSendertasche+Band+LowdenS22

    TBP06+t.boneSendertasche+Band+LowdenS22

    Das durch die t.bone Transmittertasche durchgezogene Band ist an der Lowden S22 spielbereit montiert. Der TBP06 sitzt sauber in der Tasche und das Batteriefach wird gut gesichert. Der Sender ist mit seinem hochohmigen Eingang ideal auch für passive Piezotonabnehmer geeignet.
  18. TBP06-Gehäusereparatur Detail2

    TBP06-Gehäusereparatur Detail2

    Um den Riss im Gehäuse stabil zu reparieren wird eine Büroklammer im Zickzack gebogen, über den Riss gelegt und mit dem Lötkolben erhitzt bis sie im Kunststoff versinkt
  19. TBP06-Gehäusereparatur Detail3

    TBP06-Gehäusereparatur Detail3

    Um den Riss im Gehäuse stabil zu reparieren wird eine Büroklammer im Zickzack gebogen, über den Riss gelegt und mit dem Lötkolben erhitzt bis sie im Kunststoff versinkt. ANschließend wird der Kunststoff darüber verstrichen
  20. TBP06-Gehäusereparatur Detail4

    TBP06-Gehäusereparatur Detail4

    Der Riss ist repariert, die 3M-Folie kann wieder drüber
