neutrik np2x

  1. Schritt 11: Klinkenstecker verzinnen

    Schritt 11: Klinkenstecker verzinnen

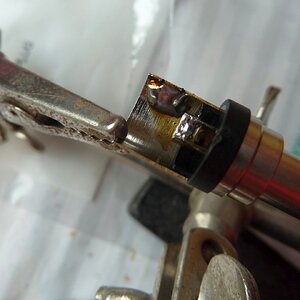

    11. Montageschritt: verzinnter Mittenkontakt und verzinnter Masse-Anschluss
  2. Schritt 2: Kabelvorbereitung zum Stecker Löten

    Schritt 2: Kabelvorbereitung zum Stecker Löten

    2. Montageschritt: Kabelmantel ca. 8mm abisolieren. Achtung: Keine Litze des Schirms einkerben, oder abschneiden
  3. Schritt 3: Kabelvorbereitung zum Stecker Löten

    Schritt 3: Kabelvorbereitung zum Stecker Löten

    3. Montageschritt: Schirm sauber in eine Richtung sortieren und biegen
  4. Schritt 4: Kabelvorbereitung zum Stecker Löten

    Schritt 4: Kabelvorbereitung zum Stecker Löten

    4. Montageschritt: Schirm verdrallen
  5. Schritt 5: Kabelvorbereitung zum Stecker Löten

    Schritt 5: Kabelvorbereitung zum Stecker Löten

    5. Montageschritt: Litze abisolieren und verdrallen
  6. Schritt 6: Kabelvorbereitung zum Stecker Löten

    Schritt 6: Kabelvorbereitung zum Stecker Löten

    6. Montageschritt: Litze und Schirm verzinnen
  7. Neutrik NP2X-Klinkenstecker

    Neutrik NP2X-Klinkenstecker

    Beim Neutrik NP2X-Klinkenstecker gibt es keine vernieteten Lötfahnen und auch der Masseteil ist einteilig. Es können sich also keine Teile zueinander lösen und er ist viel stabiler und hat eine bessere Zugsicherung
  8. Schritt 1: Neutrik NP2X-Klinkenstecker

    Schritt 1: Neutrik NP2X-Klinkenstecker

    1. Montageschritt: Kabel durch den Knickschutz stecken
