neutrik np2x

  1. GeiGit

    [REVIEW] Cordial - CIK 122 BL Instrumentenkabel High Performance

    [REVIEW] Cordial - CIK 122 BL Instrumentenkabel High Performance Ich löte alle meine Kabel grundsätzlich selbst. Da weiß ich dann ob die Abisolation und die Zugentlastung passt, ob der Schirm beim Abisolieren gekerbt wurde und ich bekomme genau die Länge, die ich auch benötige. Da eines meiner...
  2. Cordial CIK 122 Instrumentenkabel mit Neutrik NP2X Klinkensteckern

    Cordial CIK 122 Instrumentenkabel mit Neutrik NP2X Klinkensteckern

    Das fertige Cordial CIK 122 Instrumentenkabel mit Neutrik NP2X Klinkensteckern
  3. Cordial CIK 122 Instrumentenkabel mit Neutrik NP2X Klinkensteckern

    Cordial CIK 122 Instrumentenkabel mit Neutrik NP2X Klinkensteckern

    Das fertige Cordial CIK 122 Instrumentenkabel mit Neutrik NP2X Klinkensteckern
  4. Cordial CIK 122 Instrumentenkabel an Neutrik NP2X Klinkenstecker

    Cordial CIK 122 Instrumentenkabel an Neutrik NP2X Klinkenstecker

    Das Cordial CIK 122 Instrumentenkabel - Abisoliert, verdrillt und an den Neutrik NP2X-Instrumentenstecker angelötet. Der Kunststoffschirm ist aber nun abisoliert und kann somt keinen "Kurzschluß" mehr zum "Heißen Draht" verursachen!
  5. Cordial CIK 122 Instrumentenkabel an Neutrik NP2X Klinkenstecker

    Cordial CIK 122 Instrumentenkabel an Neutrik NP2X Klinkenstecker

    Das Cordial CIK 122 Instrumentenkabel - Abisoliert, verdrillt und an den Neutrik NP2X-Instrumentenstecker angelötet. Der Kunststoffschirm ist aber nun abisoliert und kann somt keinen "Kurzschluß" mehr zum "Heißen Draht" verursachen!
  6. Cordial CIK 122 Instrumentenkabel an Neutrik NP2X Klinkenstecker

    Cordial CIK 122 Instrumentenkabel an Neutrik NP2X Klinkenstecker

    Das Cordial CIK 122 Instrumentenkabel - Abisoliert, verdrillt und an den Neutrik NP2X-Instrumentenstecker angelötet. Der Kunststoffschirm ist aber nun abisoliert und kann somt keinen "Kurzschluß" mehr zum "Heißen Draht" verursachen!
  7. Cordial CIK 122 Instrumentenkabel an Neutrik NP2X Klinkenstecker

    Cordial CIK 122 Instrumentenkabel an Neutrik NP2X Klinkenstecker

    Das Cordial CIK 122 Instrumentenkabel - Abisoliert, verdrillt und an den Neutrik NP2X-Instrumentenstecker angelötet. Der Kunststoffschirm ist aber nun abisoliert und kann somt keinen "Kurzschluß" mehr zum "Heißen Draht" verursachen!
  8. GeiGit

    [Zubehör] 6,3mm Neutrik NP2X-Klinkenstecker

    Neutrik NP2X-Klinkenstecker Der 6,3mm Neutrik NP2X-Klinkenstecker hat einige Vorteile gegenüber dem "Standard-Klinkenstecker". Vorallem seine Stabilität, seine Kontaktzuverlässigkeit, seine gute Kabel-Zugentlastung und sein guter Knickschutz sorgen für einen sicheren Betrieb auch in rauhen...
  9. Schritt 16: Stecker montieren

    Schritt 16: Stecker montieren

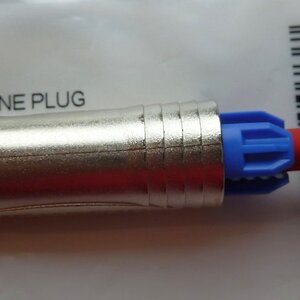

    16. Montageschritt: Steckergehäuse über Stecker und Zugentlastung schieben und in Position bringen
  10. Schritt 17: Stecker montieren

    Schritt 17: Stecker montieren

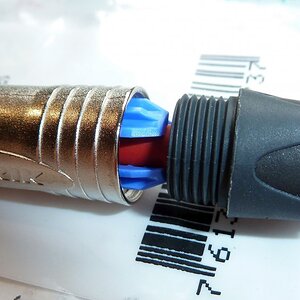

    17. Montageschritt: Knickschutz zum Steckergehäuse schieben und fest einschrauben um die Zugentlastung wirksam zu verklemmen
  11. Schritt 18: Stecker montieren

    Schritt 18: Stecker montieren

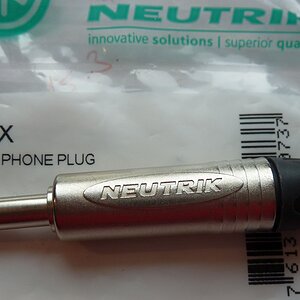

    18. Montageschritt: Fertig montierter Neutrik NP2X-Klinkenstecker
  12. Schritt 12: Kabelvorbereitung zum Stecker Löten

    Schritt 12: Kabelvorbereitung zum Stecker Löten

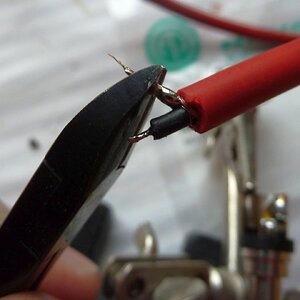

    12. Montageschritt: verzinnten Schirm passend kürzen
  13. Schritt 13: Kabel an Klinkenstecker löten

    Schritt 13: Kabel an Klinkenstecker löten

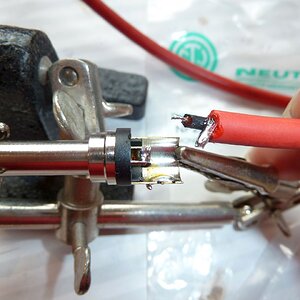

    13. Montageschritt: Kabel in Position zum Löten bringen
  14. Schritt 14: Kabel an Klinkenstecker löten

    Schritt 14: Kabel an Klinkenstecker löten

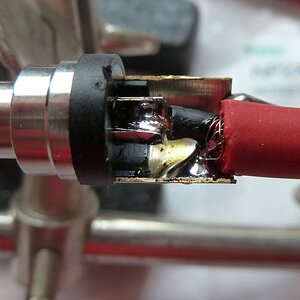

    14. Montageschritt: Litze an Mittenkontakt löten
  15. Schritt 14: Kabel an Klinkenstecker löten

    Schritt 14: Kabel an Klinkenstecker löten

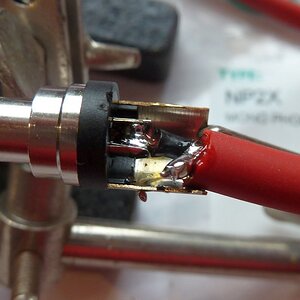

    14. Montageschritt: Schirm an Masse-Anschluss löten
  16. Schritt 15: Stecker montieren

    Schritt 15: Stecker montieren

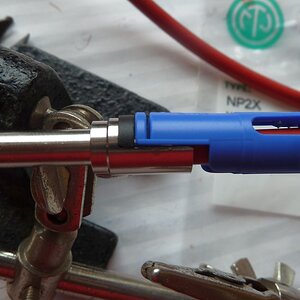

    15. Montageschritt: Zugentlastung über Kabel schieben und in Position bringen
  17. Schritt 7: Klinkenstecker verzinnen

    Schritt 7: Klinkenstecker verzinnen

    7. Montageschritt: Klinkenstecker in "dritte Hand" einklemmen
  18. Schritt 8: Klinkenstecker verzinnen

    Schritt 8: Klinkenstecker verzinnen

    8. Montageschritt: Klinkenstecker-Mittenkontakt verzinnen. Zinn positionieren
  19. Schritt 9: Klinkenstecker verzinnen

    Schritt 9: Klinkenstecker verzinnen

    9. Montageschritt: Klinkenstecker-Mittenkontakt verzinnen. Zinn und Kontakt erhitzen bis das Zinn sauber verläuft, aber nicht länger, sonst schmilzt der Kunststoff
  20. Schritt 10: Klinkenstecker verzinnen

    Schritt 10: Klinkenstecker verzinnen

    10. Montageschritt: verzinnter Mittenkontakt
