Dokumentation über den Umbau meines Engl Fireballs zu einer E530 Vorstufe
Vorgeschichte
Vor ein paar Jahren kaufte ich mir einen Engl Fireball, war genau der Sound den ich wollte und klang auch zu Hause echt super. Irgendwann kam ich auf die Idee ein zweites Gain Poti einzubauen, um flexiebler zu sein. Da müsste auch noch ein Thread davon hier rumschwirren. Geplant hatte ich dann auch noch ein zweites Tonestack für Clean/Lead getrennt einzubauen. Teile hatte ich schon, aber ich bin nie dazu gekommen.
Irgendwann hab ich mir die E530 Vorstufe für zu Hause gekauft und der Fireball kam in den Proberaum. Im Proberaum bei höherer Lautstärke klang er dann aber nicht mehr so wie ich es wollte. Viel zu höhenreich und sägende Zerrung.
Hab mir dann passende Vorstufenröhren besorgt um den Sound mittiger zu machen und das Gain zu senken. War schon viel besser, aber auch nicht wirklich das was ich wollte.
Dann kam die Frage wie ich weiter mache.
Die E530 Vorstufe gefällt mir sehr gut, wäre schön so eine auch in "laut" zu haben.
1. Fireball verkaufen, noch eine E530 holen und eine Endstufe dazu? Ist erstens teuer (Neupreis Vorstufe und Endstufe würde schon 1500 ausmachen) und zweitens sagt mir ein Topteil mehr zu.
2. Fireball auf E530 Vorstufe umbauen? Es ist billiger (unter 150) , man hat Freude am Umbauen und man hat was individuelles.
Also fiel die Entscheidung auf Option #2.
Der Umbau
Als erstes mußte ich mal Überprüfen ob der Umbau überhaupt möglich ist. Bekomm ich alle Bauteile? Kann die Schaltung so verändert werden das alles zusammenstimmt? Wie hoch ist der Aufwand?
Richtige Schaltpläne hab ich mittlerweile gefunden und hab auch die 2 Originale zum vergleichen. Das meiste ist Erweiterung, viel muß man an der original Schaltung nicht ändern.
Schien alles kein Problem zu sein.
Wo fängt man an?

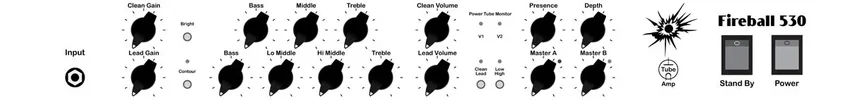

Da ich wie beim Origianl auch die Potis auf einen PCB mache, war erstmal wichtig wieviele es werden, wie ich sie anordne, welchen Abstand sie haben und wo ich daduch die Verbindunskabel anbringen muss. Deshalb entschloss ich mich mit dem Design der Frontplatte und Rückplatte anzufangen.
2 Master hat ich schon, also wieso nicht übernehmen. Der Depth Regler kam dazu weil einfach noch ein Platz fei war. Der Rest ist wie bei der E530
Dann kam mehrere Monate Planung, Schaltplan zeichnen, PCB routen,....
Ist gar nicht so leicht ein schon vorhandenes System zu erweitern und die schon vorhanden Verbindungen weiter zu nutzen.
Muß auch den Depth-Regler irgendwie zum Presence-Regler dazubauen. Weil ich für das allerdings keine Vorgabe habe und ich erst verschiedene Schaltungen Probieren muß, entschied ich mich diese Regelung vorerst über eine kleine Aufsteckplatine zu machen, die ich zum ändern leicht rausnehmen kann. Wenn mal alles läuft werd ich diesen Teil neu machen.
Hab auch zum ersten mal doppelseitige Platinen verwendet, hätt ich zwar nicht benötigt weil alles einseitig geroutet ist, aber es ist ein gutes Testobjekt und die zusätzliche Schirmung ist auch gut.
Erst als ich alles 3x kontrolliert hatte und ich mir sicher war das alles funktionieren würde begann ich mit den Umbau des Amps.
Engl hat es mir aber nicht leicht gemacht. Die Bauteile mit Masseverbindung sind ohne Thermals mit der Massefläche verbunden. Da muß man zum Löten ganz schön anheizen.
Gerade bei den Potis, die ich aus dem alten PCB weiterverwenden wollte ist das schwierig.
Sonnst war der Umbau aber kein großes Ding.
Dann der Moment des ersten Einschaltens. Es kam was ich eigentlich vermeiden wollte, "magic black smoke" trat aus
. Nach kurzer Suche fand ich auch das Bauteil welches diesen verloren hat, das Master Poti.
Hab aus versehen 2 Kabel vertauscht und 24V direckt am Poti gehabt. Na ja, macht ja nichts, hab ja noch ein zweites
.
Nach ein paar dummen Problemen beim Spannungmessen und duch einen defekten Testlautsprecher lief der Amp dann doch noch. Die Umschaltung funktionierte auch sofort.
Den vollen Soundumfang konnt ich noch nicht testen, weil ich zu Hause nicht so laut aufdrehen kann, aber soweit hört er sich genau so an wie er sollte.

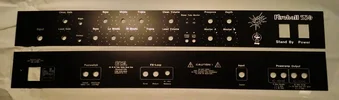

Nachdem ich mir jetzt sicher bin das alles läuft werd ich dann mal die Frontplatten anfertigen lassen.

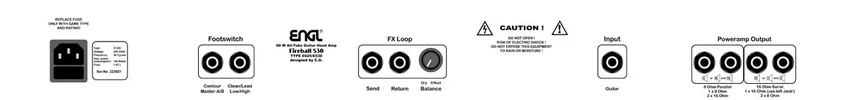

An den hinteren Buchsen kann man 2 2-fach Fußschalter anschließen.
Clean - Lead
high Gain - low Gain
Contour on/off
Master A/B
Da werd ich mir aber noch einen programmierbaren Switcher bauen um das per Tastendruck machen zu können.
Außerdem hab ich noch eine Input-Buchse an der Rückseite, wenn alle Kabel an der Rückseite angeschlossen werden, wieso nicht auch Input?
Der FX-Loop Send läuft derzeit ohne Röhrenbuffer, weil das alles irgendwie nicht so zusammenpasst. Hatt die originale E530 aber auch genau so, deshalb ist es kein Problem. Mal sehn was ich da noch mache.
Jetzt muß ich auf meine Frontplatten warten....
