Pickup Analyzer

[XYX13]

Hat irgendjemand mal Erfahrungen mit dem "Pickup Analyzer" von Helmuth
Lemme gemacht?

http://www.gitarrenelektronik.de/messtechnik/pickup-analyzer

Oder kennt irgendwer jemand, der den hat? Der soll die
Übertragungsfrequenzgänge von Pickups als Kurve auf den Bildschirm
bringen. Mich würde mal interessieren, wie gut der wirklich ist.



[XYX13]

Jetzt habe ich selbst jemand gefunden, der einen hat. Mit etwas gut zureden
hat er mir mal zwei Pickups durchgemessen (äußere Last jeweils 470 pF, 1
MOhm)

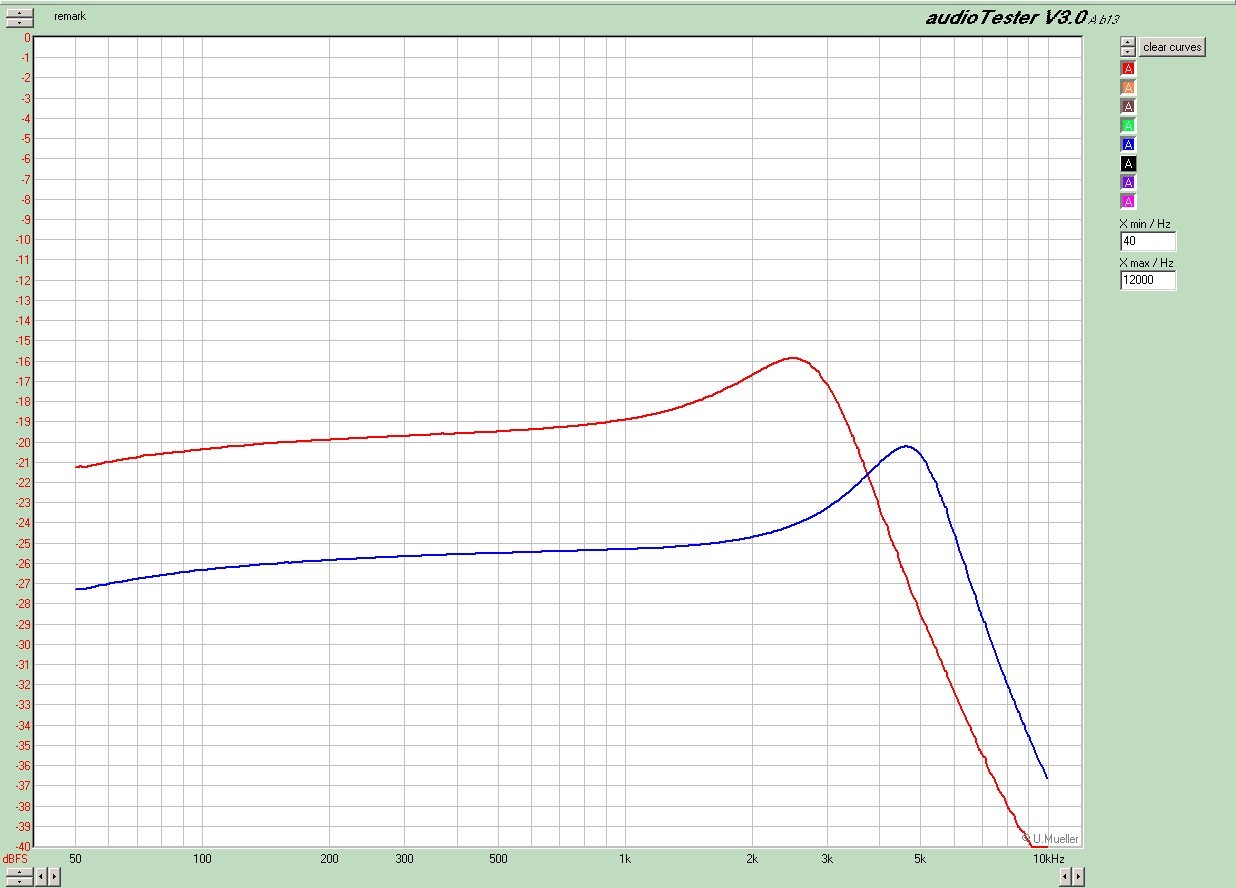

1. Lace Alumitone



Nicht so furchtbar viel anders als die normalen, nur am unteren Ende ein
leichter Abfall, der wahrscheinlich kaum zu hören sein dürfte (rote Kurve). Der
eingebaute Übertrager hat zwei gegensinnige Wicklungen, dadurch ist er
(einigermaßen) brummfrei. Er kann aber auch "halbiert" betrieben werden,
dann sinkt die Ausgangsspannung auf die Hälte (-6 dB) und die
Resonanzfrequenz wird höher (blaue Kurve). Der Effekt ist derselbe wie beim
Splitten eines Humbuckers. Auch der Alumitone wird dann
brummempfindlich. Im übrigen ist er ziemlich mikrofonisch. Wenn man mit
dem Plektrum draufkommt, klickt es kräftig aus dem Lautsprecher.

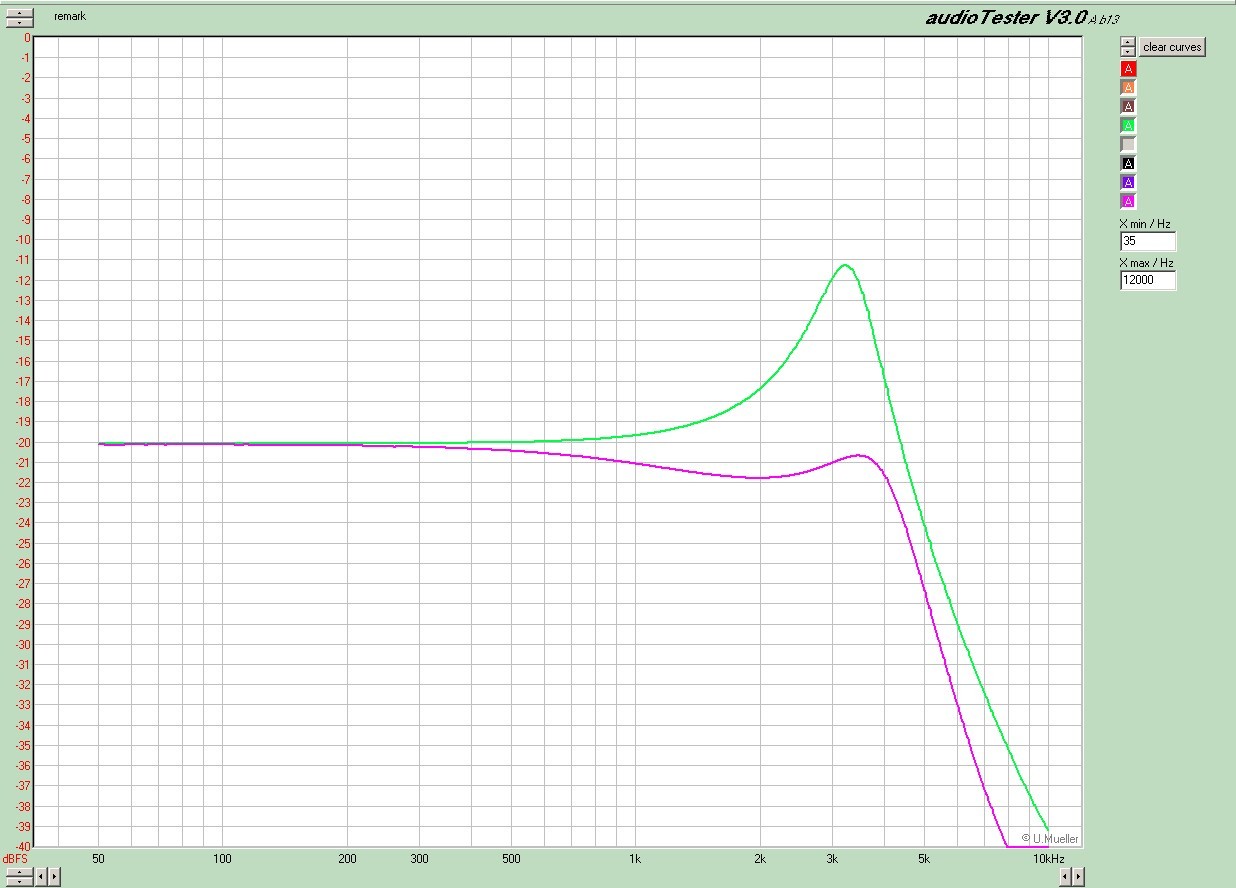

2. P90 Dog Ear mit Metallkappe von no name Fernost Billigklampfe



violette Kurve: Originalzustand mit Kappe
grüne Kurve: ohne Kappe
Ein Riesenunterschied. Die Kappe dämpft offensichtlich gewaltig. Das ist
auch deutlich hörbar. Bisher hat die Gitarre sehr ausdrucklos geklungen.
Nach der Messung habe ich die Metallkappe durch eine Plastikkappe ersetzt.
Damit ist der Klang sehr viel charakteristischer als vorher, auf einmal macht
das Spielen richtig Spaß. Aus einem grauen Aschenputtel ist eine
mittelhübsche Prinzessin geworden!
