Hallo zusammen,
Wir haben ein x32 Producer Und es in einem dreiseitig öffenbaren Rack installiert.
Da ich mehrfach angeschrieben worden bin wie wir das gelöst haben, hier nun eine kleine Zusammenfassung...

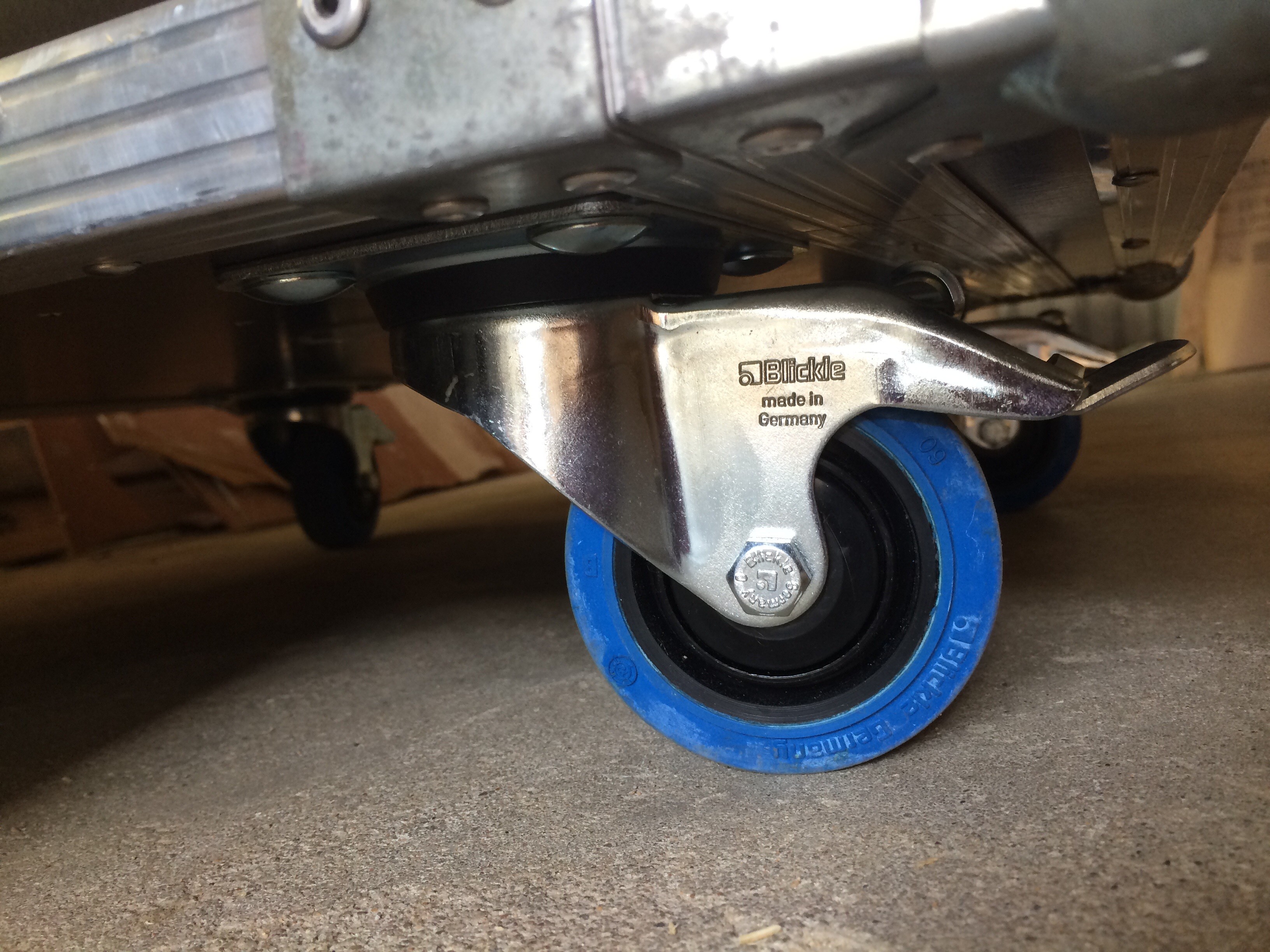

Grundlage ist ein dreiseitig zu öffnendes "Thon" Rack 14HE mit den Massen 700x515x490 (HxBxT ohne Deckel) Das von uns nachträglich mit Road-tauglichen Schwerlastrollen von Der Firma Blickle ausgestattet wurde.

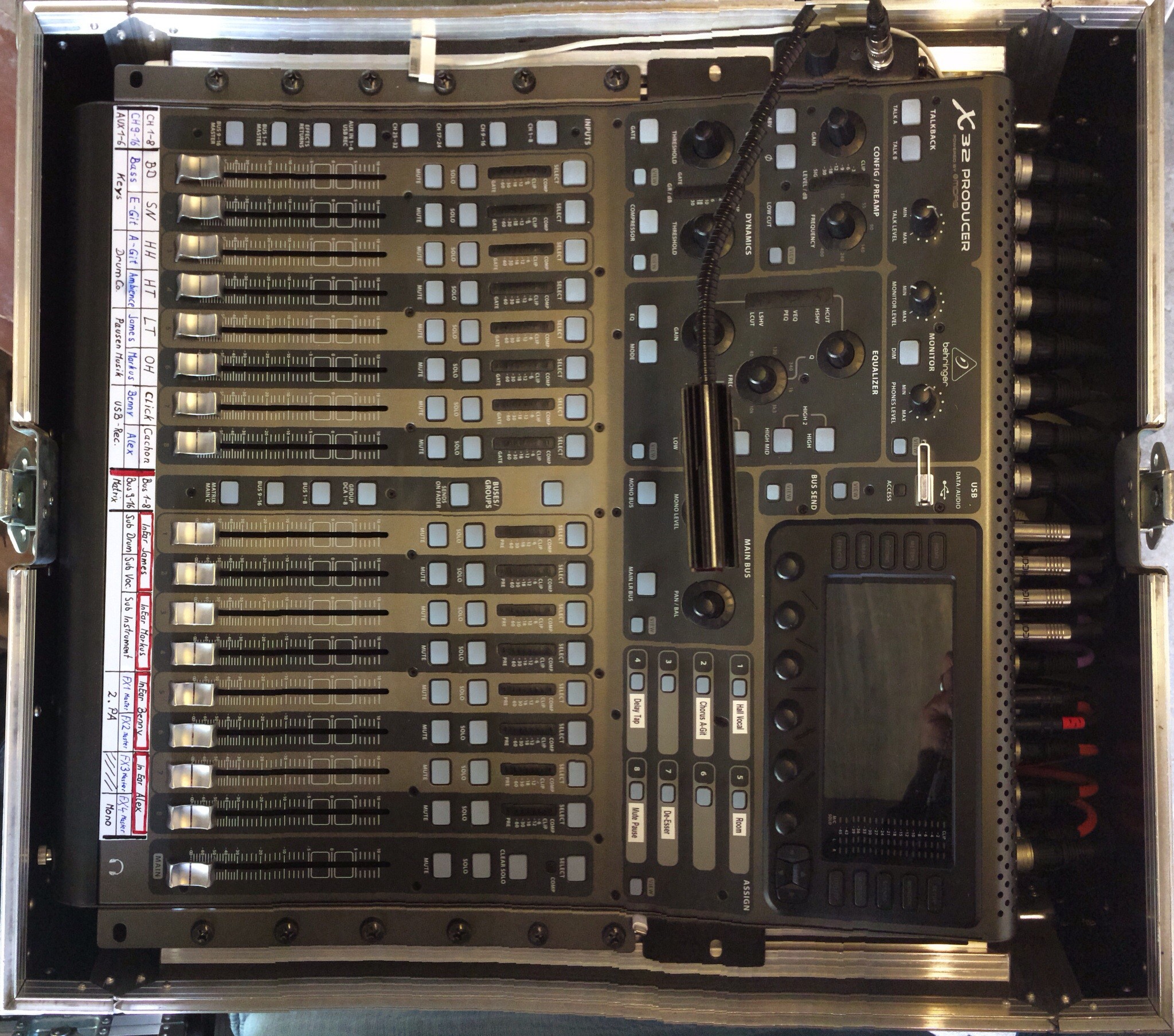

Bei geschlossenen Deckeln hat man einen Innenfreiraum von 780x535x590. Somit passt das Mischpult komplett inklusive Kabeln In das Rack (siehe Fotos). Die Racklampe von Little passt genau neben das Mischpult auf die -9" Schiene.
Um das Mischpult auf großen Bühnen als Monitor Mischpult nutzen zu können, haben wir für jeden Kanal einen Mikrofonsplitter der Fa. ART spendiert und alles mit Patch Kabeln von der Firma Sommercable fest gepatscht. Das WLAN liefert uns der 19" Stage Router. Für die Pausenmusik haben wir einen alten Airport Express A1088 per Kabel an den Router angeschlossen, den Funkteil abgeschaltet und den Aiport auf Aux-In 5+6 eingeschliffen. So können wir die Pausenmusik von jedem iPad einspielen. Für das muten der Effekte in den Moderationspausen haben wir einen zweiknopf Midi Taster mit Display.
Die gesamte Spannungsversorgung aller Geräte erfolgt über D-Norm Steckverbindungen (Powercon für 230V und XLR 5-Pin für 9V und 12V DC). Die entsprechenden Netzteile sind im Inneren verbaut und die Abgänge einzeln mit Sicherungen abgesichert. Für das InEar Monitoring nehmen wir Out 1-4 und Aux-Out 1-4 (je in stereo) und geben sie auf einen Sender und einen Kopfhörervorverstärker. Die PA ist auf dem Standard Ausgang 7+8 und eine Matrix für die Einspielung in eine "Pub-PA" oder eine Delay-Line auf Out 5+6.
Ich denke das wars erstmal für den Anfang...
Der Schörgelmann
Wir haben ein x32 Producer Und es in einem dreiseitig öffenbaren Rack installiert.
Da ich mehrfach angeschrieben worden bin wie wir das gelöst haben, hier nun eine kleine Zusammenfassung...
Grundlage ist ein dreiseitig zu öffnendes "Thon" Rack 14HE mit den Massen 700x515x490 (HxBxT ohne Deckel) Das von uns nachträglich mit Road-tauglichen Schwerlastrollen von Der Firma Blickle ausgestattet wurde.
Bei geschlossenen Deckeln hat man einen Innenfreiraum von 780x535x590. Somit passt das Mischpult komplett inklusive Kabeln In das Rack (siehe Fotos). Die Racklampe von Little passt genau neben das Mischpult auf die -9" Schiene.
Um das Mischpult auf großen Bühnen als Monitor Mischpult nutzen zu können, haben wir für jeden Kanal einen Mikrofonsplitter der Fa. ART spendiert und alles mit Patch Kabeln von der Firma Sommercable fest gepatscht. Das WLAN liefert uns der 19" Stage Router. Für die Pausenmusik haben wir einen alten Airport Express A1088 per Kabel an den Router angeschlossen, den Funkteil abgeschaltet und den Aiport auf Aux-In 5+6 eingeschliffen. So können wir die Pausenmusik von jedem iPad einspielen. Für das muten der Effekte in den Moderationspausen haben wir einen zweiknopf Midi Taster mit Display.
Die gesamte Spannungsversorgung aller Geräte erfolgt über D-Norm Steckverbindungen (Powercon für 230V und XLR 5-Pin für 9V und 12V DC). Die entsprechenden Netzteile sind im Inneren verbaut und die Abgänge einzeln mit Sicherungen abgesichert. Für das InEar Monitoring nehmen wir Out 1-4 und Aux-Out 1-4 (je in stereo) und geben sie auf einen Sender und einen Kopfhörervorverstärker. Die PA ist auf dem Standard Ausgang 7+8 und eine Matrix für die Einspielung in eine "Pub-PA" oder eine Delay-Line auf Out 5+6.
Ich denke das wars erstmal für den Anfang...
Der Schörgelmann
