Wie EMG 81 + 85 (solderless) mit 3-way-toggle an Jackson JS11 verschalten?

[MichaVonBarthus]

Ahoi zusammen.

Ich verzweifle...

Ich habe eine Jackson JS11 mit einem 3 Wege Schalter zum verlöten, ähnlich wie in jeder telecaster verbaut.
Ich möchte nun ein EMG 81 85 Set verbauen.
Leider finde ich nichts aussagekräftiges zum verlöten an den 3 Wege Schalter.
Das EMG Set ist solderless, aber an den Schalter muss ich löten.
Kann mir da jemand Helfen?



[Tiefschwarz]



[ShelbyMustangGT]

Hi @MichaVonBarthus

Ja, das EMG 85 81 Set ist solderless, aber das betrifft nicht den 3-Wege-Schalter.

Im Bestfall hast Du die alte Elektronik (Pickups, Potis, etc) ausgebaut, aber die Kabel zum 3-Wege_Schalter möglichst dran und lang gelassen.

So müsstest Du die Kabel, die vom 3WS kommen, einfach in den "Bus" (dieses Plastikteil mit den Klemmen) einklemmen.

Hast Du zufällig die Kabel, die am 3WS hingen auch gekappt?

Ein oder zwei aussagekräftige Bilder wären auch gut!



[MichaVonBarthus]

Leider ist an dem 3 Wege Schalter nichts mehr dran.
Da hat sich jemand schon ausgetobt und alles abgemacht...
Nun weiß ich nicht wie ich an den unzähligen Lötanschlüssen die Kabel anklemmen soll.
Das solderless system bis zum Schalter ist ja kein Problem.
Aber der Rest halt

Der Schalter der Schalter der in der Gitarre verbaut ist, soll auch so drin bleiben. Ich möchte keine 40 euro für einen EMG solderless ausgeben



[Tiefschwarz]

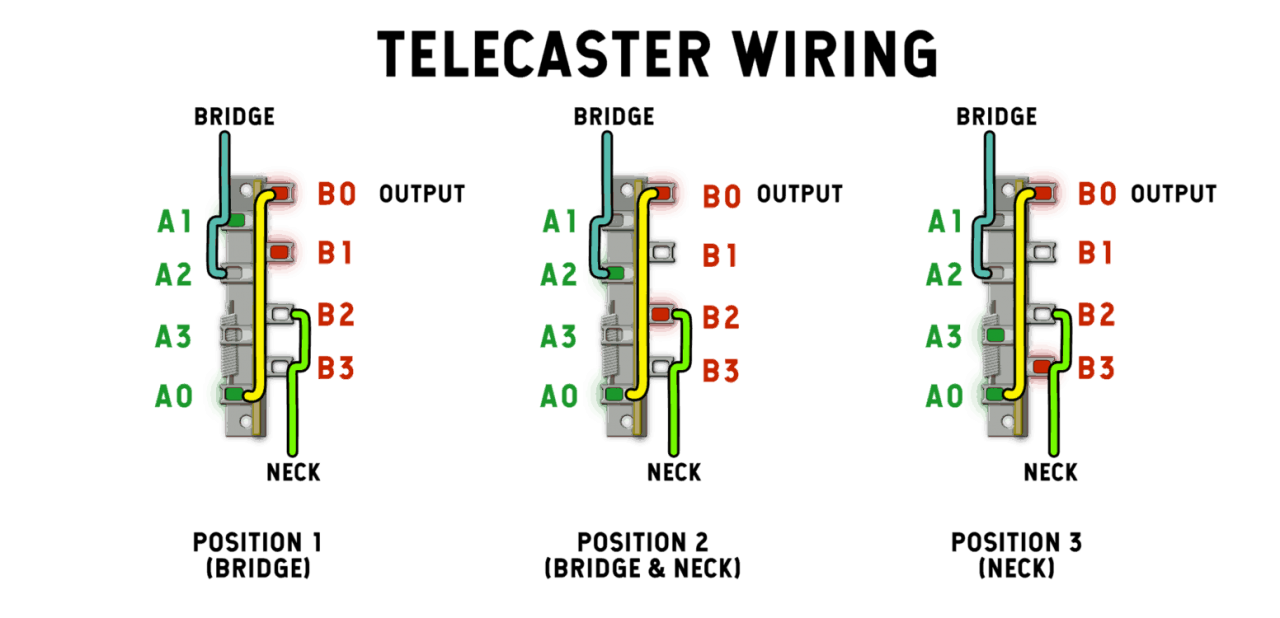

Du müsstest mal ein Foto von Deinem Switch posten. Der Tele-Switch sieht ja so aus:



[MichaVonBarthus]

Es handelt sich um den Schalter



[Tiefschwarz]

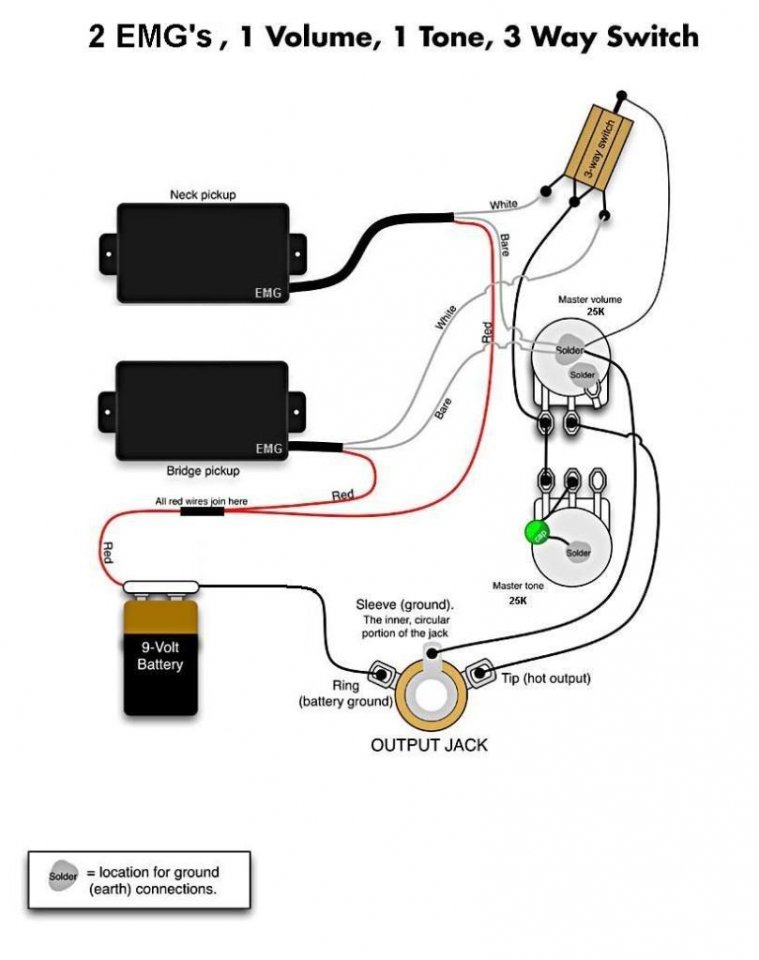

Aber da sind doch noch Kabel dran? Sieht auf jeden Fall aber nach diesem Schema aus:

https://www.mylespaul.com/threads/emg-81-85-varitone.302688/



[MichaVonBarthus]

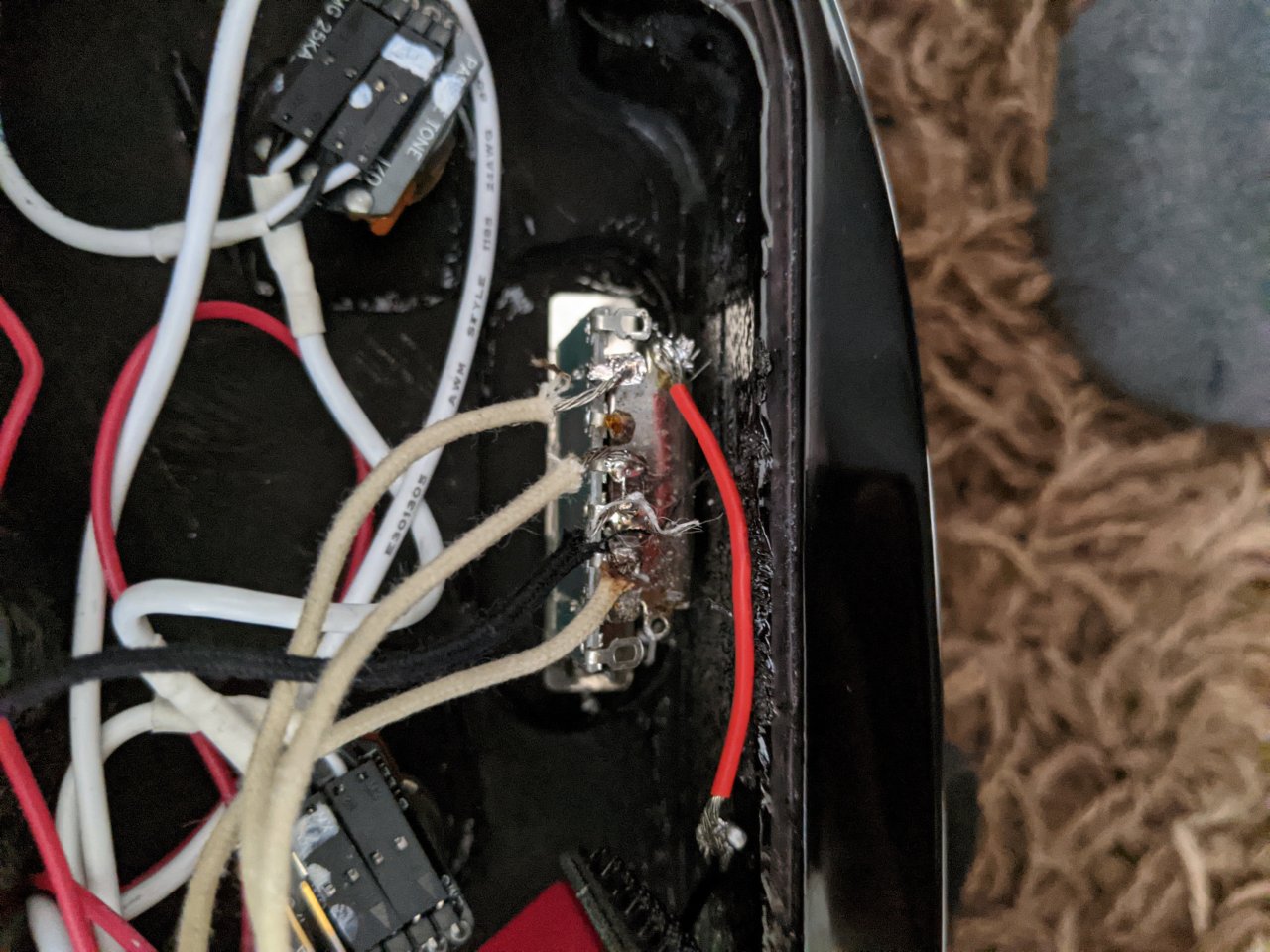

Ja das sind meine kläglichen Lötversuche bis jetzt.
Also sollte das mit dem Diagramm Klappen?



[Tiefschwarz]

So sollte es gehen, immer pärchenweise anlöten, wie abgebildet.



[MichaVonBarthus]

Super Sache
Dann probiere ich das Mal so aus.
Vielen vielen Dank bis hier her



[MichaVonBarthus]

Besten Dank für die Hilfe.
Hat super geklappt, Funktioniert nun alles wie es soll
