was hilft gegen das "Plopp"

[heinz102]

Hallo Gemeinde,

Wenn ich meinen 147 umschalte - egal von wo - von fast nach slow ist natürlich immer schlimmer (und der hall eingeschaltet ist- dann besonders)
dann ploppts mal mehr mal weniger.
Hab mir mal so ein relais gekauft:
http://www.ebay.de/itm/221864164787?_tr ... EBIDX%3AIT
vielleicht kann man ja was basteln..

Frage: 1. gibt es in der orgel eine spannung zw 3 und 32 Volt und wenn, Wo??)

alternativ:Wäre der Einastz einer 9 Volt Blockbatterie sinnvoll (möglich) ??

Schalte im Moment über einen Halfmoonswitch und einen 6 pol female ( wirr verdrahtet)
Ich hab irgendwo gelesen, daß mann einen kondensator über den schalter löten kann um das ploppen zu minimieren..
was muß dieser Kondensator (und oder Widersatand- RC-) für Werte aufweisen??

Das eigentliche klicken des Relais im 147 stört mich im Moment noch nicht wirklich.. ich verbuche das noch unter "autentisch"
Könnte aber auch sein , daß mir das mit der Zeit auch auf S... geht.

ich wollte jetzt nicht gleich ohne Not den Dr, Ansorge bemühen ( betr, Solid stade relais)

vielleicht gibt es auch noch clevere Alternativen..

freue mich über Eure Vorschläge

Greez M.



[heinz102]

Wenn das Relais abgenutzt ist gibt es einen Schaltfunken der so groß ist dass man es hört. Man kann das Relais reinigen (nicht schmirgeln!). Nur mit Kontaktspray und zB einem Stück Stoff. Ich würde aber ein neues Relais kaufen.

http://www.tonewheelgeneral.com/build_p ... cat=Relays


Ich habe schon Kond. 0,1 uF eingebaut ohne Widerstand. Schaltfunke war dann weg.



[heinz102]

Danke Peter für deine schnelle Antwort.
Das mechanische Relais ist schon neu gemacht und auch die Kondensatoren zwischen dem Relais und den Motoren.
Ich werde das mal mit dem kleinen Kondensator über dem Schalter ausprobieren.

Grüße aus Freiburg
Waschi



[heinz102]

Kond. ans Relais.



[heinz102]

Kond. ans Relais.

Ich bin durchaus ein Freund kurzer Worte, aber das hab ich nicht verstanden.
Zwischen welchen Punkten muß denn der Kondensator eingelötet werden??
Gruß waschi



[heinz102]

Es muss über jedem Schaltkontakt ein Kondensator sein (Funkentstörung ). Eigentlich ein RC-Glied, also Kond. und Widerstand. Es muss also von dem Mittelkontakt jew. ein Kondensator zu den Schaltkontakten gehen. Ich habe mal ein RC-Glied berechnet, es reicht aber auch ein Kondensator.
Normalerweise ploppt aber nichts , wenn alles in Ordnung ist. Ploppt dein 147 schon immer?



[heinz102]

Hier der Tipp des Monats zur Auslegung eines RC-Gliedes

https://docs.google.com/viewer?a=v&pid= ... A3YjJmNjZj

Wunderschön !!



[heinz102]

ich hab den Drahtverhau mal augemistet.

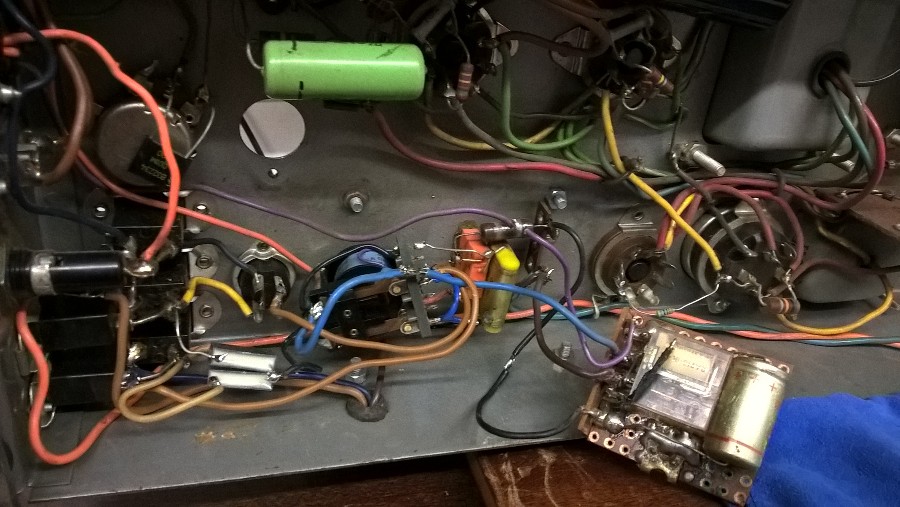

so war es bis jetzt:

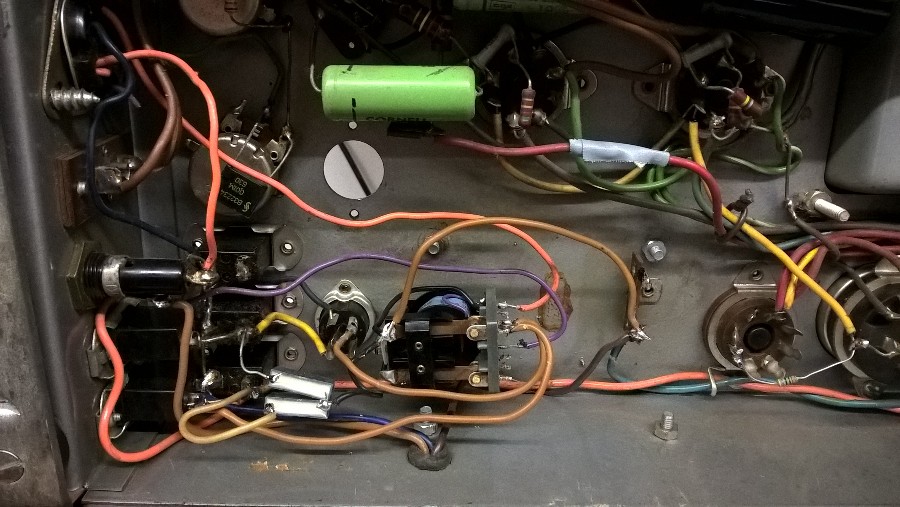

und so ist es jetzt:

Der Plopp hat schon redlich abgenommen,
und ich bin sichtlich stolz auf meine Arbeit (und das überhaupt noch was geht ;-))

Das, was ich da rausgeschmissen habe, war wohl ein Gleichrichter und ein Widerstand; ebenso die Platine mit dem Relais(vermutlich- Brakerelais) und einem Elko.
Ganz weg ist der Plopp noch nicht.(aber deutlich weniger)
Habe aber über den Schalter auch noch keinen 0,1uF Kondensator gelötet,weil wenn ich das mache, habe ich keine Funktion: fast slow: mehr.
ich bekomme das im kopf noch nicht ganz zusammen, hängt das mit dem zusammen , daß ich keinen Elko sondern einen keramikKondensator nehme
Bitte nicht übel nehmen ich bin nur Elektriker kein Elektroniker- und das ist auch schon über 30 jahre her..



[Don Leslie1]

Waschi, wahrscheinlich hast Du ein falsches Relais im Einsatz. Lies doch bitte mal vor, was auf dem Relais steht (Spannung, Innenwiderstand oder sonstige Angaben).

Der Gleichrichter mit dem Kondensator waren vermutlich eine Hilfsschaltung, die für eine Anpassung an den Relaisspulen-Innenwiderstand sorgte (vielleicht ist das Relais für DC).

Zum Relais aus der Bucht (3-32V): Du willst doch nicht eine Frickelei durch eine andere ersetzen?
Im übrigen ist das dort abgebildete Relais ungeeignet. Es schaltet nur Ein-Aus, nicht um.

Es gibt 25V am 150Ohm Widerstand der 6550 Kathoden. Ich kenne jemand aus Holland, der damit alles Mögliche "musicfixt". Ich halte nichts von solchen Basteleien. Die 25V dort sollte man gfl. in Ruhe lassen.

Bringe es zurück auf die Originalschaltung, sprich, besorge Dir ein 230V AC Relais und schalte einen 0.1µF/400V~ in Serie mit 10 Ohm über den Tremoloschalter (Halfmoon). Kannst Du auch im Lesliekit in der Orgel, dort wo der Tremoloschalter an die 6pol. Lesliebuchse angeschlossen ist, anbringen.

Grüße
Christoph
P.S. Michael Ansorge ist auch sehr kompetent, aber ebenso wenig wie von und zu Guttenberg ein Dr.
P.P.S. Ich sehe noch mehr Grauenhaftes: was soll das zweite Poti ? Das war wohl mal ein 122er Leslie (zweiter Röhrensockel entfernt).



[Günter A100]

Machs doch nicht so umständlich. Besorge dir ein Solid State Relais bei Michael Ansorge, wie ich dir schon per PN geraten habe. Da ist eine ganz genaue Beschreibung zum Einbau dabei und dieses Relais passt dann ganz genau zum 147er Leslie. Der Preis dafür ist auch nicht hoch. Wenn du so weiter machst wie bisher, gibst du nur unnötig viel Geld aus und am Ende funktioniert doch nichts.

Gruß

Günter



[heinz102]

Manchmal liegt es mit dem Plopp auch an abgenutzten Röhren.



[heinz102]

Hallo Günther,
Danke nochmal für den Tipp. Michael Ansorge ist für mich die Adresse wenn es um technische Probleme mit
Hammond und Leslie geht. Er nimmt sich viel Zeit und kümmert sich auch nach dem Deal um seine Kunden.

Der Plopp ist vollständig weg!!
Freu.
LG Waschi
