Was bedeuten diese Aufschriften bei den Speakon Ausgängen? (1+ 1-)

[lordP]

Moin,

Ich bin neu im Thema Pa und probiere mich gerade mit dem Thema passive Systeme und Endstufen auseinanderzusetzen. Dabei ist mir folgendes aufgefallen:

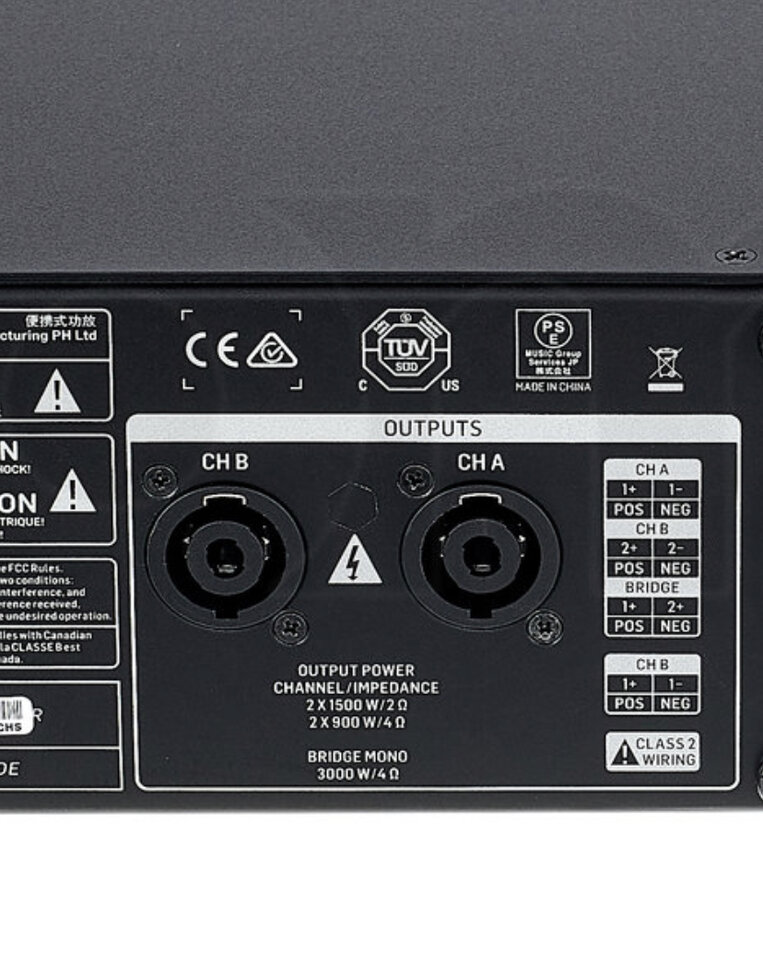

Neben den Speakon Ausgängen sind immer solche aufdrücke (bsp. 1+ 2+) etc.
Ich glaube die haben etwas mit den Kabeln und der Polarisierung oder so zu tun, aber was genau heißt das? Und welche Vorraussetzungen müssen die Kabel erfüllen um beispielsweise den Bridge Mode zu verwenden.



[Mfk0815]

Da sind 4-polige Speakons verbaut. Und die Beschriftung erklärt welches Signal an den einzelnen Polen der Buchse, je nach Einstellung und Verwendung der Endstufe, anliegt.
Wenn du einfach zwei Fullrange-Boxen hier anschließen willst und ein Stereo-Signal übertragen willst dann steckst du eine bei Kanal A und eine bei Kanal 2 an. Übliche zwei-Polige Kabel haben dann eben die Pole +1 und-1 belegt.
Wenn du aber den einen Amp für die Ansteuerung von Sub und Top auf einer Seite verwenden willst, kannst du von der Endstufe per vier-poliges Kabel zu den Boxen gehen und dann mit einem einfachen zwei-Poligen z.B von den Subs zu den Tops gehen. Dazu schließt du das eine vier-polige Kabel einfach an Kanal A der Endstufe an, denn da liegen auf +2 und .2 das Ausgangssignal von Kanal B an.

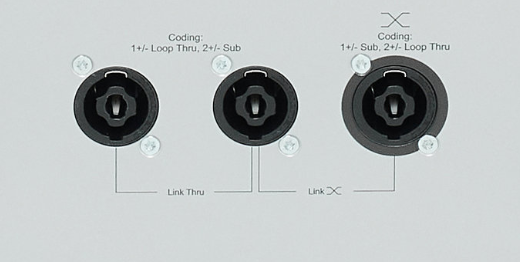

Hier ein Beispiel eines Subs mit passenden Speakon-Anschlüssen:

Bei der Verwendung im Bridge-Mode wirds komplizierter, da ist dann, entsprechend dem Aufdruck, die Anschlüsse +1 und +2 vom Kanal A aktiv, der Anschluss an Kanal B bleibt dann nicht verwendet.

Oder in der kurzen Variante einer Antwort:
Du siehst die Belegung und musst die unbedingt mit der Buchsenbelegung der anzuschließenden Boxen abgleichen.



[lordP]

Das heißt: 4-Polige Kabel haben 2 Phasen - zweimal + und zweimal -. Für den Brückenbetrieb benötigt man 2 mal +, da die eine Phase um 180° invertiert ist. Also ist das nur mit einem 4poligen Kabel möglich, da ein 3poliges nur eine Phase mit jeweils einmal + und - besitzt?

Habe ich das richtig verstanden?



[Mfk0815]

Naja, Phasen ist hier das falsche Wort. Ein Lautsprecheranschluss braucht immer zwei Leiter, Plus und Minus. Bei einem vierpoligen Kabel kannst du zwei unterschiedliche Lautsprecher versorgen 1 und 2 (und da jeweils Plus und Minus). Im Brückenbetrieb wird aus 2+ dann sozusagen das 1- weil ja da beide Endstufenteile zu einer einzigen zusammengeschaltet werden. Trotzdem kann man da, bei entsprechender Beschaltung mit einem zweipoligen Kabel zur Box gehen, da an deren Eingang das Eingangssignal ja üblicherweise auf 1+ und 1- erwartet wird. Aber, wie gesagt, beim Brückenbetrieb wird es etwas komplizierter. Ich für meinen Teil hab den bei den Endstufen, die ich so verwendet habe, noch nie gebraucht.



[lordP]

Hab’s verstanden! Danke dir
