Verkabelung/Schaltung zwei Effektgeräte getrennt bzw. in Reihe an Mixer?

[haushalt]

Guten Tag,

ich weiss nicht genau ob ich hier richtig bin ?

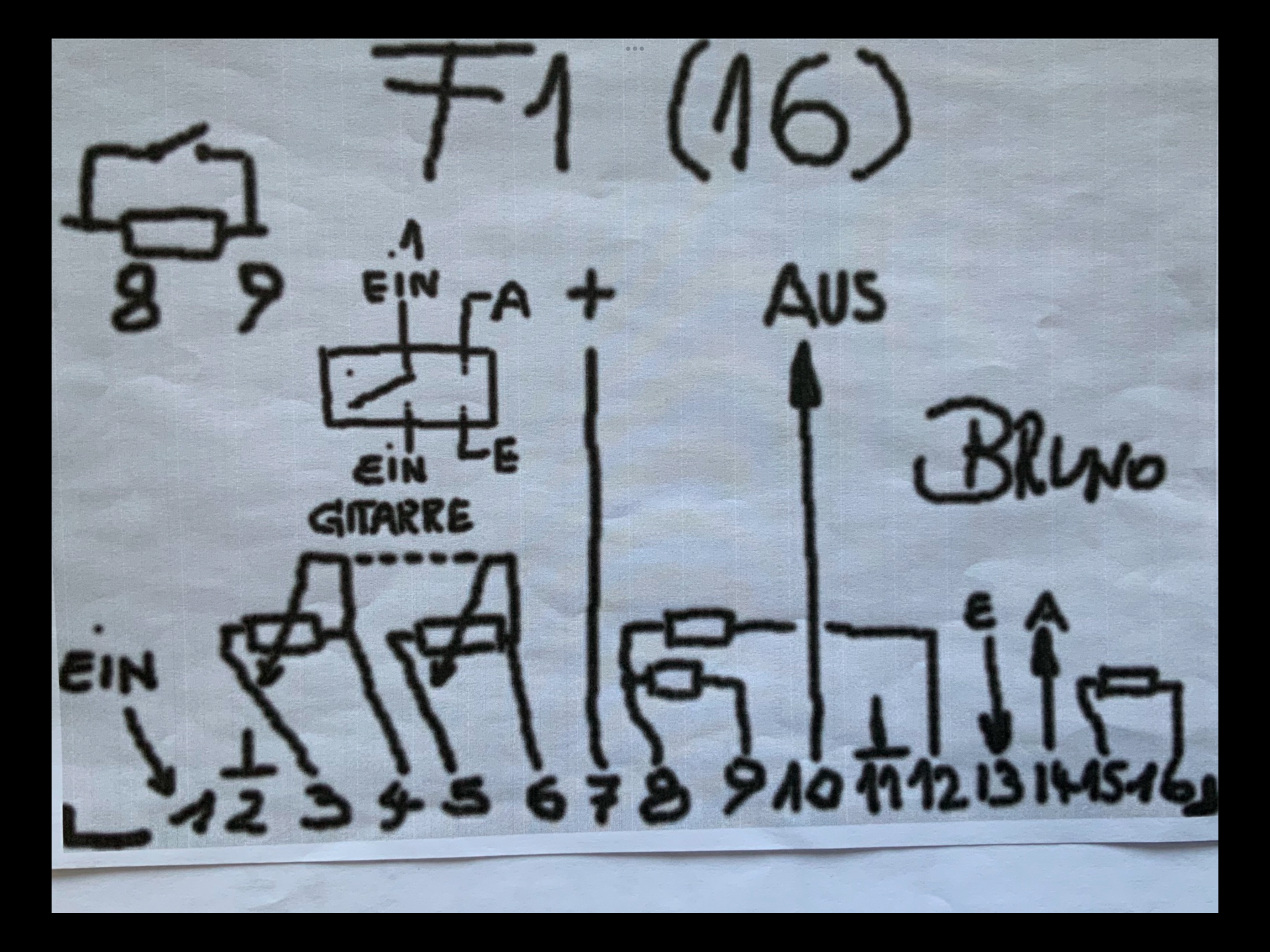

Ich suche eine Schaltung:
Erstes Effekt Gerät mit Batterie - Alleine zum Ausgang Mixer
Zweites Effekt Gerät ohne Batterie mit Ersten Effekt - in Serie/Reihe zum Ausgang Mixer.
Kann mir einer so eine Schaltung Aufzeichnen ?

Gruss
Bruno



[BDX.]

Hallo Bruno
Es wäre einfacher für alle, wenn du dein Anliegen mal etwas konkreter beschreiben würdest.

BDX.



[KlampfenTom]

Dann antworte ich mal genauso allgemein, wie du gefragt hast:

Gitarre --> Effekt 1 --> AB-Umschalter A --> Mixer
B --> Effekt 2 --> Mixer

Ich würde dazu 2 separate Eingänge am Mixer verwenden. das macht es einfacher unterschiedliche oder gleiche Pegel für die 2 Sounds einzustellen



[haushalt]

Hallo Klampfen Tom, sind dann hier beide in Serie, oder Parallel ?



[Nikkin]

Wenn der Umschalter auf B steht, wird der Ausgang von Effekt 1 an den Effekt 2 weitergeleitet, also in Serie.
Ich finde, das hat Klampfen Tom sehr einfach und eindeutig beschrieben.

Eine Parallelschaltung von Effekten führt ja zu einem ganz anderen Ergebnis.
Wenn z.B. Effekt 1 ein Verzerrer und Effekt 2 ein Hall wäre:
Reihenschaltung: Das verzerrte Signal wir mit verhallt
Parallelschaltung: Es gibt ein „trockenes“ verzerrtes Signal und gleichzeitig ein cleanes und vehalltes Signal



[boisdelac]

Wenn man wüsste, was das für Effektgeräte sind ....

Wenn das zweite True Bypass ist, dann könnte man doch einfach beide Effektgeräte hintereinander stecken und wenn dann das zweite aus ist, ist nur das erste im Effektweg. Da braucht man keinen Mixer.

Wenn das zweite nicht true bypass ist, dann müsste man ausprobieren, ob das vom Sound her in Ordnung geht. Ansonsten könnte man so etwas benutzen

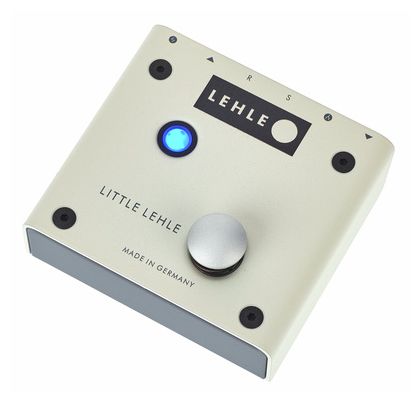

Lehle Little Lehle III


um den zweiten Effekt aus dem Schaltkreis zu nehmen



[KlampfenTom]

Wenn man wüsste, was das für Effektgeräte sind ....

ja wenn.....
ich bin aufgrund der sparsamen Angaben rein beim Schaltprinzip geblieben.
Wie das ggf. klingt, oder ob da gar Geräuschmüll rauskommt....lassen wir mal offen. Da fehlen halt die Angaben vom TE.

Wenn das zweite True Bypass ist

Ja, dann kann man den AB-Umschalter sparen, braucht in jedem Fall nur einen Mixereingang, ist aber weniger variabel was die Pegelregelung betrifft

Hallo Klampfen Tom, sind dann hier beide in Serie, oder Parallel ?

Du hast doch nach Serie gefragt, und wenn du weißt was die Wörter bedeuten, nämlich Serie/Reihe = hintereinander, bzw. Parallel = nebeneinander dann ist mein Schaltprinzip eindeutig. Leider wurde die 2. Zeile ganz nach links gesetzt. Ich hatte A und B untereinander geschrieben, da war das noch besser zu erkennen



[Blademage]

Wenn man wüsste, was das für Effektgeräte sind ....

pssst! So entstehen "neue, noch nie" dagewesene Sounds!
