Verkabelung einer Flying V

[yngress]

Hi Leute ich bin hier neu und hab noch keinen Plan wie das hier so funktioniert. Mein Problem ist die Verkabelung einer Jackson Flying V mit 2 Humbucker 2 Potis.
Kann mir jemand helfen?



[crazy-iwan]

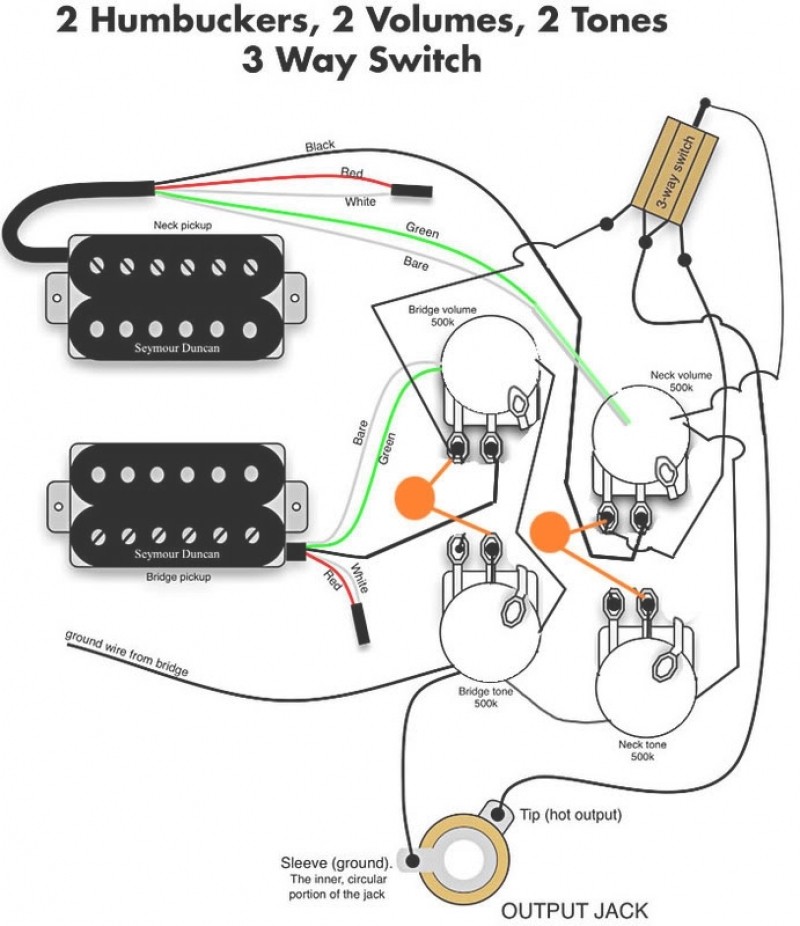

Entweder so:

Oder bei mangelndem Wissen was man damit soll ab zum Tech



[drholg]

2 Potis für beide Pickups habe ich verstanden. Was sind den für Pickups verbaut? Bei den "Großen" wie Seymour Duncan z. B. gibt es auf der Homepage reichlich Diagramme für das Wiring.



[Gast70546]

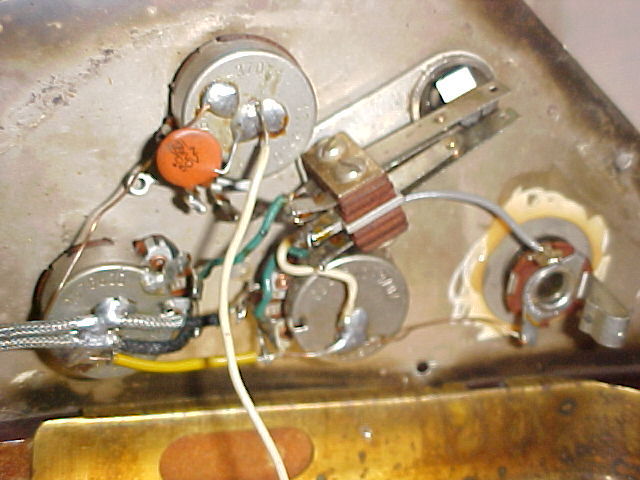

Von den Pickups zu den Potis.
Hot vom Input zum Switch.
Beide Kabel vom Switch zu den Potis.
Alle Potis und den Switch mit Masse verbinden.
Das Tonepoti kann man optional weglassen.

FERTIG



[Software-Pirat]

Ich hab jetzt erhlich gesagt, zwei Humbucker und insgesamt zwei Potis verstanden... Ist aber jetzt egal. Auf der Homepage von Seymour Duncan findest Schaltpläne für fast alle Schaltungsvarianten --> https://www.seymourduncan.com/wiring-diagrams?meta_params=guitar-options,2-pickups

Da sollte auch etwas für dich dabei sein.

Edit: Die Kabelfarbe jetzt nicht für bare Münze nehmen, die sind von Hersteller zu Hersteller verschieden
