Verkabelung 2 Mono Signale zusammenführen

[Traxxtec]

Hi,

Ich habe ein Funkempfänger (Fußschalter) mit zwei Ausgängen (A + B). Jetzt möchte ich gerne das der Weg A durch ein Paar Effekte geht und der Weg B Clean an den Amp, soweit so unspektakulär.
Jetzt hätte ich es aber gerne das diese zwei Wegen nicht auch zwei Eingänge am Amp blockieren sondern nur einen. Da immer nur auf einem Kabel ein Signal kommen kann ist hier vermutlich ein Y Kabel möglich.
Ich habe da auch eines gefunden, leider sind die Teile qualitativ nicht gerade gut und habend dauernd Wackler.

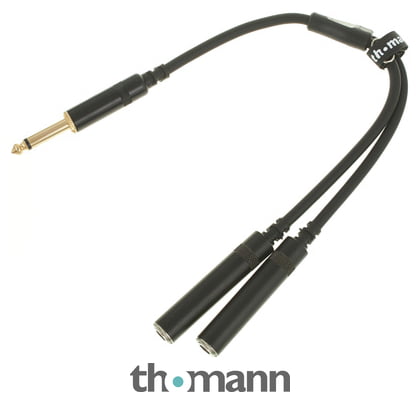

pro snake TPY 2003 PBB

pro snake TPY 2003 PBB, prof. Y-Adapterkabel, 2x Klinke female > 1x Klinke Mono Male Stecker mit vergoldeten Kontakten, Spliss-Länge 12 cm, Länge 0,3 Meter, inkl. Thomann Klettkabelbinder

€5,30

www.thomann.de

Weiß jemand eine elegantere Lösung oder ein hochwertigeres Kabel ?


Grüße



[boisdelac]

Nein, Du kannst kein Y-Kabel verwenden. Selbst wenn nur auf einem Kabel ein Signal kommt, wird dieses durch das "Null"-Signal vom anderen Kabel kurzgeschlossen. Du musst zumindest über ein Widerstandsnetzwerk beide Kabel gegenseitig entkoppeln.



[Traxxtec]

Gibt es da fertige Lösungen? Irgend ein Merger oder eine automatische Weiche ?

P.S. Das einzige was ich jetzt gefunden habe wäre das hier,

https://www.thomann.de/de/mackie_mdb_1a.htm

allerdings braucht das Teil Strom uns ist auch ein recht großer Kasten.

Aber mit so etwas müsste es doch funktionieren ?



[boisdelac]

Du brauchst einen passiven Audio-Mixer

Ließ Dich hier einmal ein...

https://www.google.com/amp/s/www.instructables.com/Passive-Audio-Mixer-w-Channel-Volume-Control/?amp_page=true

Es könnte aber sein, dass Du die angegebenen Widerstandwerte verzehnfachen muss. Das kommt aber auf Dein spezielles Setup an.



[AchimK]

Du kannst das hier benutzen:

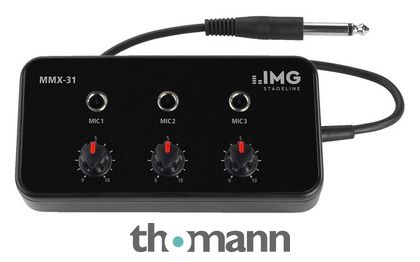

IMG Stageline MMX-31

IMG Stageline MMX-31; Mikrofon-Mischer; 3 Mono-Mikrofonkanäle (6,3-mm-Klinkenbuchse) mit jeweils separatem Pegelregler; 1 Mono-Ausgang über 3-m-Anschlusskabel mit 6,3-mm-Klinkenstecker; Passiver Betrieb, keine Stromversorgung nötig; Abmessungen...

€24,00

www.thomann.de

Ich führe damit 3 Line Keyboards in einen Röhrenverstärker, klappt prima



[Traxxtec]

...Ließ Dich hier einmal ein...

Das ist interessant, aber selber bauen war jetzt nicht so das was ich mir erhofft habe.



[peter55]

Warum nicht eine einfache A/B-Box?

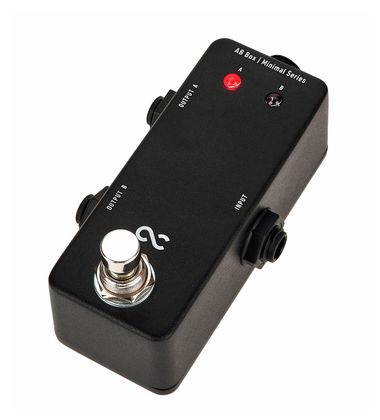

One Control Minimal Series AB Box


Den Amp an "Input" und die Ausgänge der Effekte an Out A & Out B.
Der aktive Weg muss dann natürlich geschaltet werden ...



[Traxxtec]

Warum nicht eine einfache A/B-Box?

Ich will nicht an zwei Stellen umschalten, ich bin einfach faul. Und ich finde es irgendwie faszinierend das es für so ein simples Problem keine Standard Lösung gibt. Andererseits sind ja auch Gitarren mit zwei Ausgängen relativ selten.

Aktuell tendiere ich zu dem Mackie Merger/DI Box und dann in den Line(XLR) Eingang bei dem Amp Kanal, ich bin jedenfalls gespannt ob noch mehr Vorschläge kommen.



[AchimK]

Du brauchst einen passiven Audio-Mixer

ich hatte ja vor einiger Zeit ein vergleichbares Problem - passiver Audio Mixer - praktische Antwort: MMX31, man dreht die Potis von 2 Kanälen voll auf und stöpselt die Kabel rein, fertig, kein Kurzschluß, kein Umschalten - total easy...



[Marc Blues]

Weiß jemand eine elegantere Lösung oder ein hochwertigeres Kabel ?

Die Lösung auf viele solcher Fragen heißt:

Boss LS-2​

​

Boss LS-2
Kann natürlich viel mehr als du gerade brauchst, und ist nicht billig.

Mfg



[Langis]

Schließe mich Marc an. Das Teil ist Gold wert. Zwar ist es nicht ganz billig, aber verglichen mit Alternativlösungen von Radial Engineering ist es ein Schnapper. - Die ABY-Box von Morley ist rund 10 Schleifen günstiger, kann aber nicht ganz so viel.



[Traxxtec]

Die Lösung auf viele solcher Fragen heißt:

Boss LS-2​

Mfg

Ja genau die Funktion wäre die richtige, jetzt wäre nur schön wenn es das ohne diese Spielereien gäbe. Einfach ein schlichtes Kästchen, vorne zwei mal Klinke rein hinten einmal Klinke raus. Ohne Funktionen, Regler, Volumen Potis, ... und das klangneutral.

Zwei mal Klinke rein und XLR raus hab ich gefunden.

https://www.thomann.de/de/palmer_pan_01_pro.htm

Aber ein rein analoger Mixer in der Form scheint es nicht zu geben.

P.S. Wenn es nicht gerade über 200 geht ist Geld relativ egal, mir ist da Qualität wichtiger.



[monithor]

Die Palmer die Box hat genau das gleiche Problem, daß die Eingänge nicht entkoppelt sind. Das was du suchst heißt Palmer duetto. Einfach Mal googeln.



[Traxxtec]

Perfekt, danke.



[Blumi_guitar]

Als Besitzer des Fender ABY hänge ich mich mal an die Frage an: würde denn dieser passive Schalter nicht auch den Zweck erfüllen? Der kann ja A und B.
Laut der Beschreibung auf der Unterseite (siehe letztes Produktfoto auf der Thomann-Seite) müsste es funktionieren, oder verstehe ich das falsch? (hab es noch nie ausprobiert)
Ich finde keinen Schaltplan, aber es müsste doch durch Dioden oder sonst irgendwie gewährleistet sein, dass es bei der Variante "2 Gitarren/Kanäle an einen Amp" in der Schalterstellung "A und B" keinen Kurzschluss gibt.
Fender ABY Footswitch



[omnimusicus]

Die Palmer die Box hat genau das gleiche Problem, daß die Eingänge nicht entkoppelt sind

Laut Bedienungsanleitung der PAN01pro schon:

Aber richtig: für diesen Fall hier böte sich die duetto auch gut an.



[Marc Blues]

Ja genau die Funktion wäre die richtige, jetzt wäre nur schön wenn es das ohne diese Spielereien gäbe.

Das du 2 klangneutrale Levelregler hast siehst Du als Nachteil?

Das grosse Problem beim LS-2 ist: hat man einen in Benutzung, will man einen 2. Haben. Hat man den auch in Benutzung.......

Mfg



[Traxxtec]

Das du 2 klangneutrale Levelregler hast siehst Du als Nachteil?

Ja, suchst du gerne und lange nach der Ursache wenn kein oder zu wenig Ton raus kommt? Je mehr Regler ohne größeren Nutzen das gleiche machen und sich auch noch gegenseitig blockieren können, desto komplizierter wird das ganze.



[monithor]

Laut Bedienungsanleitung der PAN01pro schon:

Anhang anzeigen 844642

Aber richtig: für diesen Fall hier böte sich die duetto auch gut an.

Du hast natürlich Recht. Hab ich nicht genau hingesehen und war bei der PAN 02
