Verdrahtung von 2 EMG H4A mit einem 5Way Switch und coil split

[Striker201111]

Hallo Community.
Ich habe eine PRS 24 in die ich 2 EMG H4A (passiv) eingebaut habe.
Ich möchte diese jetzt mit einem solderless 5 Way Switch von EMG verdrahten, so das ich einen coil Split bei beiden Pickups durch den 5 Way Switch habe. Wie kann ich das realisieren?
Im Internet habe ich leider dazu nichts gefunden.

Ich freue mich auf Antworten.



[Tomcat]

Wahrscheinlich gar nicht.

Zumindest, wenn du diesen Schalter verwenden willst: https://www.emgpickups.com/5-posstrat-26trade-3b.html

Laut Beschreibung ist der nur für aktive EMG-Pickups und für 3 Pickups. Und laut Reviews bei Thomann geht damit kein Coil Split.

Da musst du wohl doch zum Lötkolben greifen...



[Striker201111]

Erstmal danke für die schnelle Antwort.

Das ist sehr schade das es nicht funktioniert.
Mit einem normalen 5way Switch funktioniert das aber oder ? Brauche ich dafür einen speziellen ? Und wie würde die Verdrahtung aussehen ?
Als Pottis würde ich aber die von EMG nehmen wollen.
Gibt es irgendwo einen Plan dafür ? Leider finde ich keinen geeigneten.



[FuriousG]

Hier gibts ein paar Infos + Schaltvarianten vom EMG HZ (dazu zählt auch der EMG H4A):
http://images6.thomann.de/pics/prod/254754_datasheet.pdf

Daraus kann man entnehmen, dass bei EMG das schwarze und das weiße Kabel standardmäßig verbunden sind. Diese beiden Kabel sind für CoilSplit dann auch am Schalter zu verlöten.

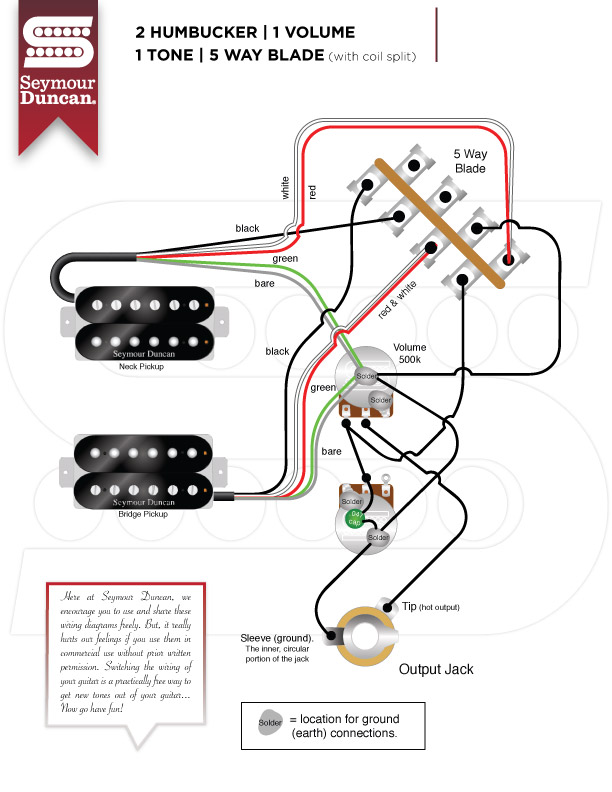

Hier mal ein Beispiel von der Website von Seymour Duncan:

! Die jeweiligen Kabelfarben sind bei Seymour Duncan jedoch anders als bei EMG !

Viel Erfolg



[Striker201111]

Hey, das ist eine super Antwort. Danke dafür !

Ich werde mich Mal dran geben und das ganze so versuchen !



[Darkdonald]

Als Pottis würde ich aber die von EMG nehmen wollen.

Da musst du aufpassen. Die meisten EMG-Potis sind die 25k für die aktiven EMGs. Du brauchst 500k...



[Striker201111]

Da musst du aufpassen. Die meisten EMG-Potis sind die 25k für die aktiven EMGs. Du brauchst 500k...

Hallo, es gibt ein wirring kit von EMG extra für HZ Pickups
Danke



[S.G.K.]

ich bin mal so frei:
https://www.emgpickups.com/parts/wiring-kits/1-or-2-pickups-hz-passive.html

Grüße
