... und noch ein Ruby Amp...

[Slideblues]

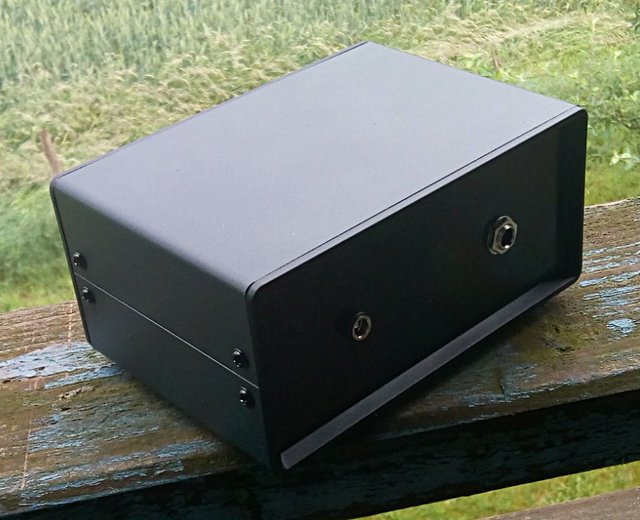

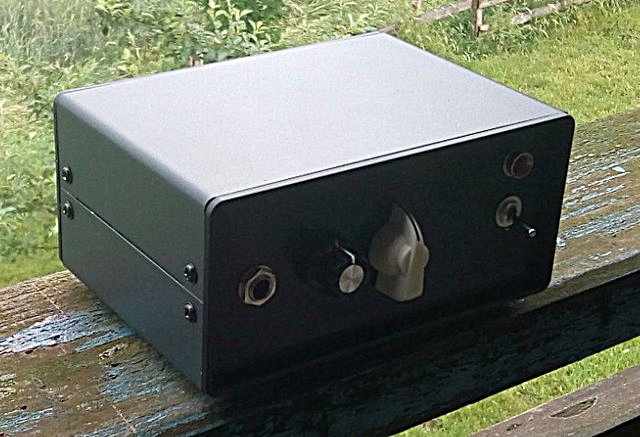

Ich weiß gar nicht wie viele von diesen kleinen Amps ich nun schon gebaut habe.. (hier gibt es auch einen Fred dazu)... bin ich doch auch immer wieder davon begeistert, wie gut diese Teile klingen...

Die Geschichte läuft immer gleich... ... Der letzte Ruby (Nosy Cricket)... wurde mir abgeluchst... und dann beschließe ich nach einiger Zeit mir wieder einen zu bauen... wieder mit hochwertigen Komponenten und auch immer erst einmal als "Bassman" Mod... also "kompakt" mit nur einem Mastervol. ... Dann bin ich zufrieden.. und fange an doch noch "Dies und Das" zu ändern... Hinzu kommt dann doch noch eine Gain- Regelung und das "Spielen" mit verschiedenen Kondensator- und Widerstands- Werten...

... in diesem Fall habe ich letztlich den Input- Buffer vom "Noisy Cricket" übernommen (1M und 3K3 Widerstände und ein 220uF Elko) ... Der Ruby Bassman hat einen 100nF Kondensator (vom Source des MPF102 - über das Vol. Poti zum LM386) was die Geschichte tatsächlich etwas Bass- lastiger macht... 22nf sorgt für einen recht cleanen Sound... letztlich ist es ein alter Orange Drop (225P) mit 47nF geworden....

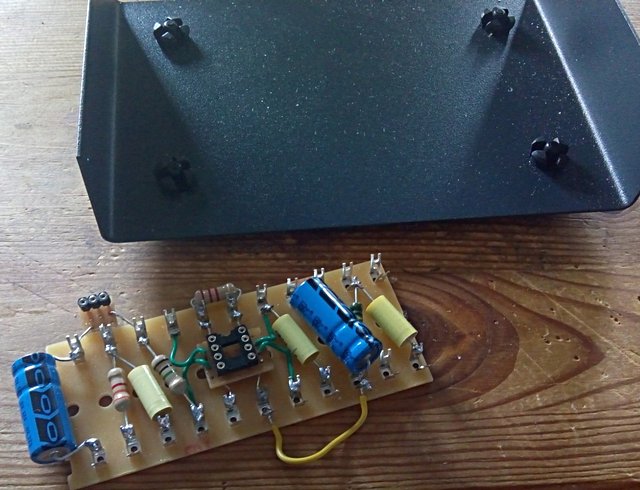

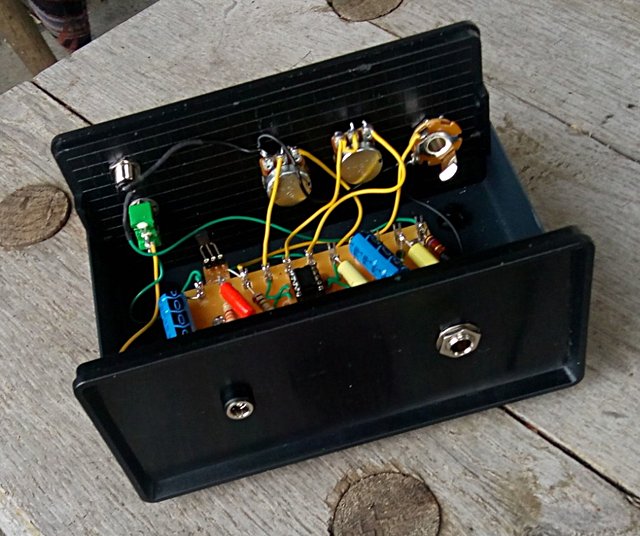

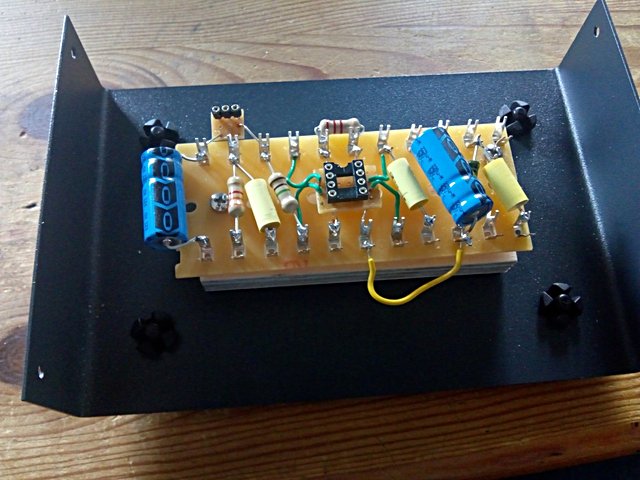

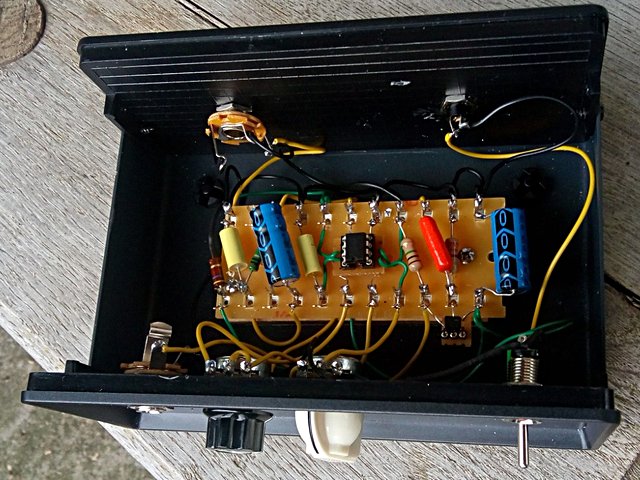

Die Verdrahtung ist wieder "Point to Point" auf Lötleiste erfolgt (Transistor und IC sind gesockelt)... Beim Vol. Poti ist wieder eines mit 10K lin. verbaut, als Gain Poti werkelt ein 1K lin. Poti.. Ein Miyama Switch schaltet den Amp ein - oder aus (ohne knacken) und eine rote 5 mm "low current" LED gibt Aufschluss über den Betriebszustand ...

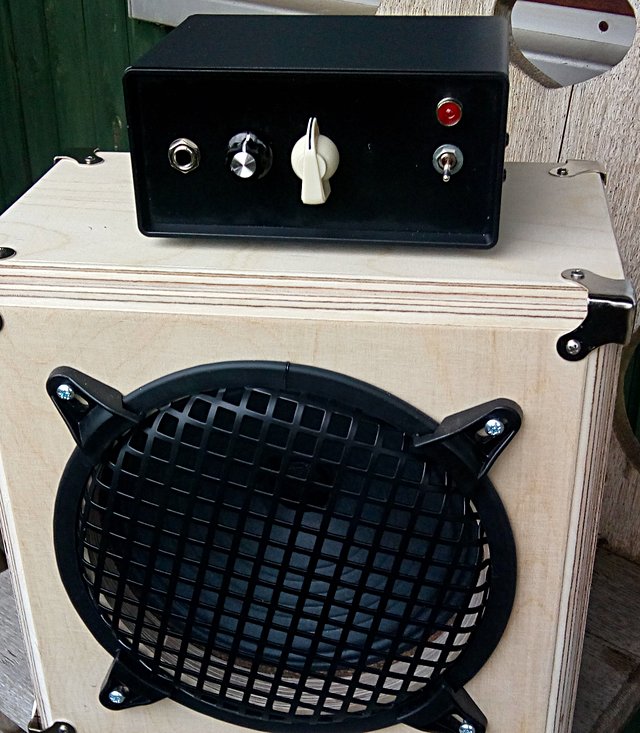

Vom Ergebnis bin ich schlicht begeistert... über die neue Box, mit dem '8" - 8Ohm - 20 Watt' Speaker von WGS ... Ein halbes Watt Leistung reicht definitiv dazu die Nachbarn zu ärgern.. Ansonsten geht der Amp wieder in die 7ender Ecke... und da eindeutig zum 5E3... Sowohl über die Versorgung mit einer 9V Batterie, oder eine Boss NT ... macht der Amp keine Nebengeräusche...



[Blues-Opa]

Toll, wenn man sowas kann!
Ist das Teil allgemein für E-Gitarren? Oder für spezielle E-Gitarren, oder z. B. Cigarboxen? Könnte man da auch eine Resonatorgitarre drüber spielen, sowas wie die Peters Resos mit den beiden mischbaren Mag. und Piezo-Pickups?



[Slideblues]

Erst einmal 'Danke' und du kannst mit diesem Amp so gut wie Alles verstärken... Also ich spiele meine E-Gitarren, Cigar Box Guitars, Lap Steels darüber... ist halt ein ganz normales Top Teil...

Resos und andere Instrumente (mit Piezo / Mix) ließen sich darüber auch spielen... da würde ich dann allerdings den einen oder anderen Kondensator Wert ändern...



[Blues-Opa]

... da würde ich dann allerdings den einen oder anderen Kondensator Wert ändern...

… und nochmal … toll wenn man sowas kann!
Dein kleines Projekt hat mich auf Ideen gebracht … da muss ich jetzt mal verschärft nachdenken …



[cyaneo]

@Slideblues in deinem Ruby Amp Baubericht ist eine "Schaltbuchse 9 Volt DC" angeführt - ich kann sowas aber nirgens finden... hättest du da einen Link / Foto / Artikelnummer etc. für mich?



[Slideblues]

@Slideblues in deinem Ruby Amp Baubericht ist eine "Schaltbuchse 9 Volt DC" angeführt - ich kann sowas aber nirgens finden... hättest du da einen Link / Foto / Artikelnummer etc. für mich?

Schau mal hier, beim Klaus (Musikding)... da gibt es reichlich Auswahl...



[cyaneo]

Ach DAS hast du damit gemeint (ab- und zu ist einfach die Leitung blockiert...) - danke für Berichte & rasche Antwort!



[Slideblues]

Gern geschehen..



[Slideblues]

Danke für die Kekse...



[sixstringfanatic]

Hallo, ich habe kürzlich aus Resten auch noch mal einen Ruby Bassman zusammengebraten, der klingt, aber beim Testen mit mehreren 9V Steckernetzteilen stark brummt.
Der ältere mit Möglichkeit 12 V ist etwas leiser, Fotos habe ich hier nicht( auch besser) , Eingangsbuchse am Blechgehäuse, Ausgangsbuchse isoliert.

Gibt es Möglichkeit, die Eingangspannung günstig noch zu glätten? Zum leisen Üben will ich nicht Batterien verbraten, wenn ich mal ganz drauf bin, baue ich einen

mit PV-Panel und Akku.

Gruß, Th.



[Adrenochrome]

Also wenn Du Dir sicher bist, dass es an der Spannungsversorgung liegt, kannst Du ja mit 2200μF bis 4700μF probeweise die Versorgungsspannung glätten.



[sixstringfanatic]

Danke, mit 9V-Block ist alles gut, großen Elko werde ich mal dazu löten, wenn ich Metallgehäuse finde auch noch mal besseres NT.



[sixstringfanatic]

Nachtrag: War doch ein schlecht gelötetes Beinchen, die Augen werden auch alt........jetzt deutlich besser, die Dinger haben schon einen schönen Grundsound.

Option 1. Ins Gehäuse von def. Billigcombo

Option 2. X Topteil im Blechgehäuse , testweise WGS 8" Speaker 55.- Holz für die Box, Staub, Arbeit..



[Slideblues]

die Dinger haben schon einen schönen Grundsound

in der Tat.. deutlich besser als die ganzen Mini Ü Amps..



[sixstringfanatic]

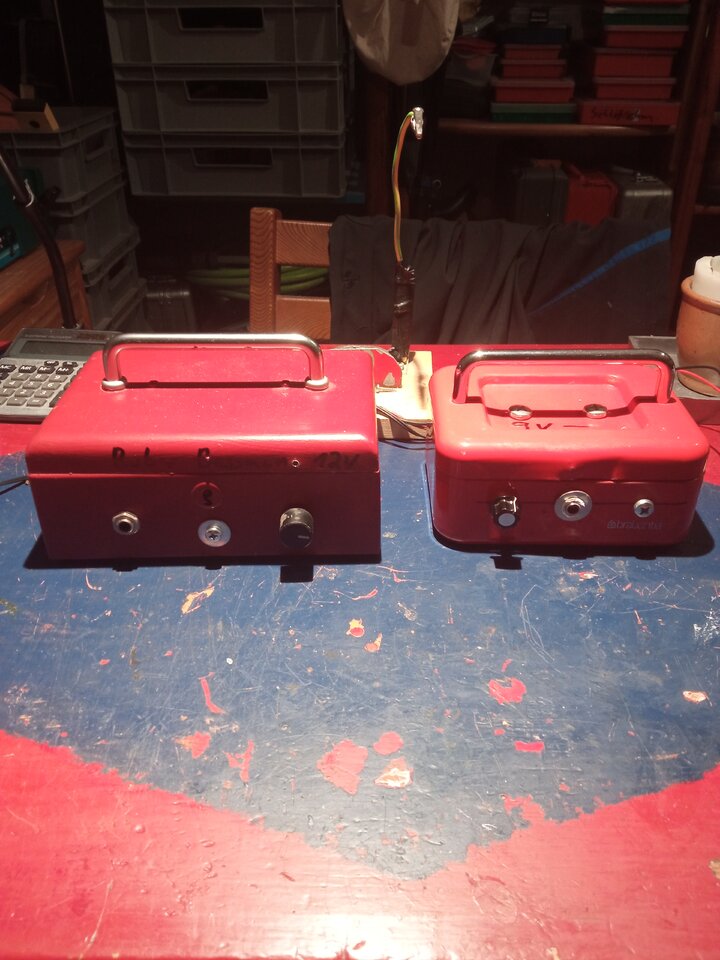

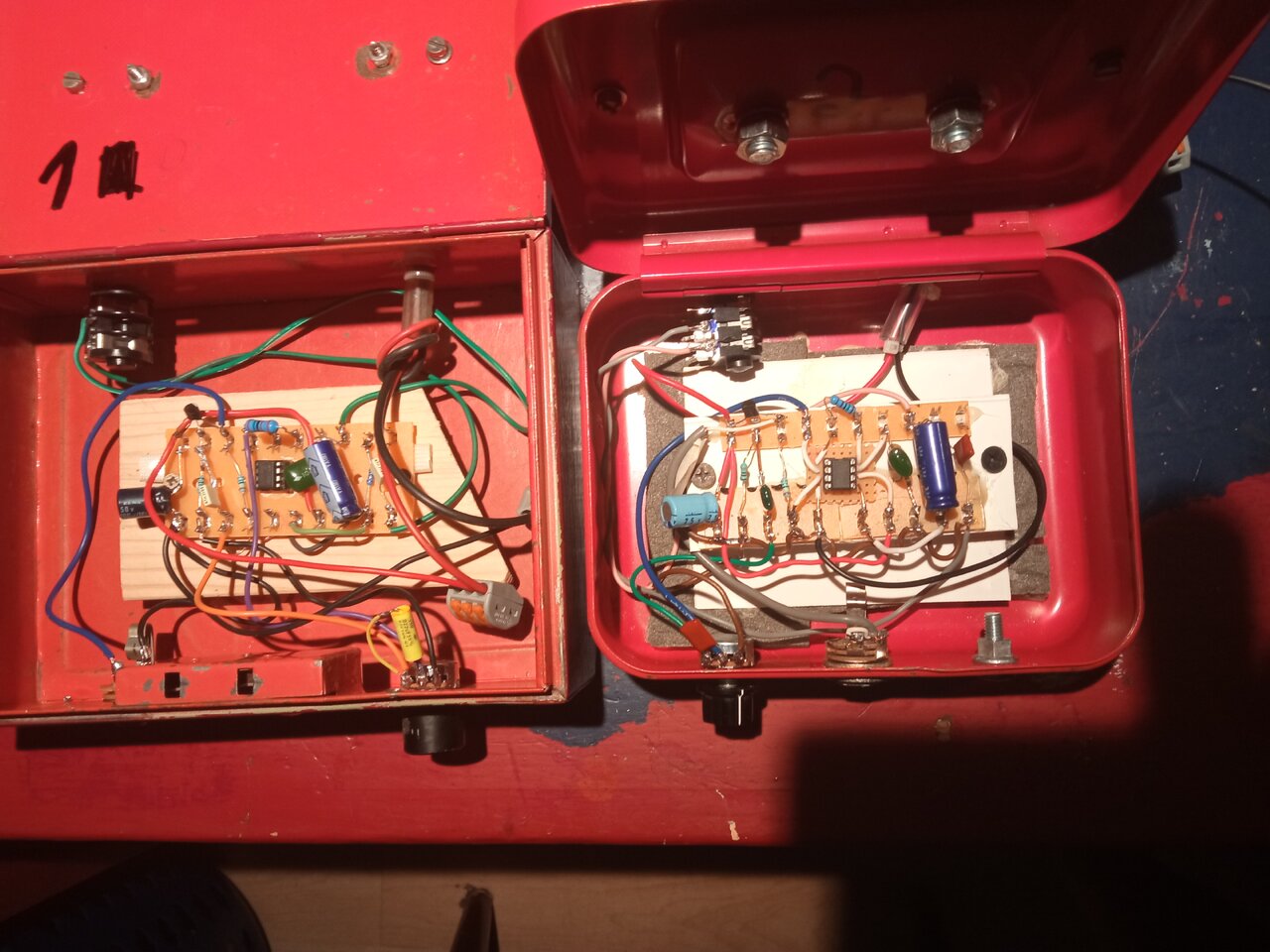

...........und hier nach der qualitativ hochwertigen Arbeit von Slideblues die Variante: Reste, Zwischendurch, Hastig, Nicht so schön,

aber funktioniert.......

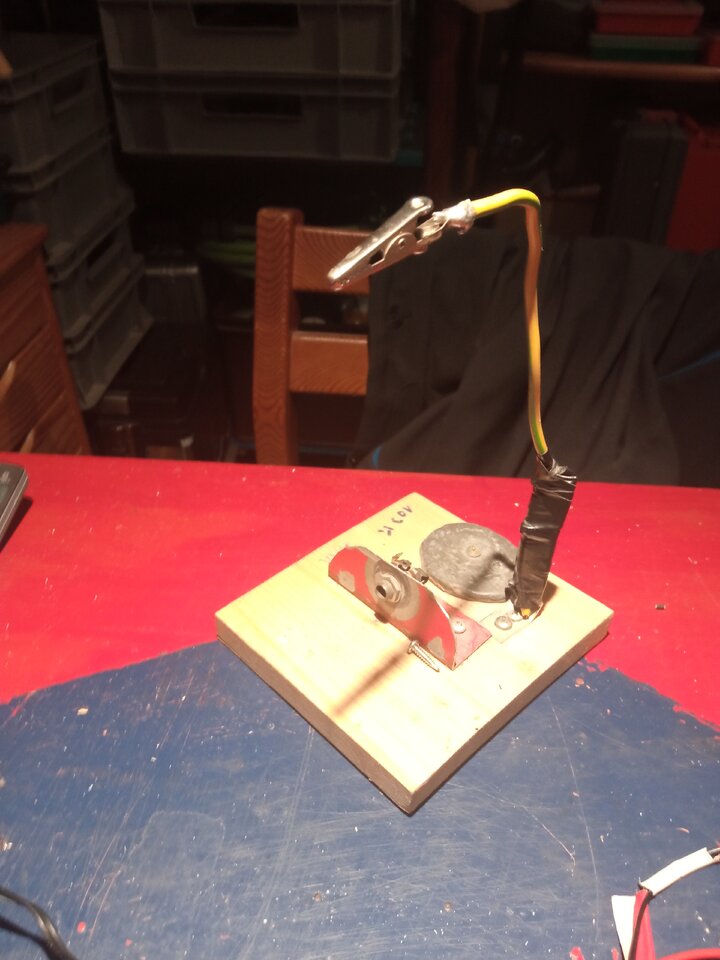

die Griffe stammen von Schreibtischschubladen Sparkassenräumung, die empfehlenswerte Löthilfe erlaubt Bearbeiten von Klinkensteckern und Miniplatinen.......



[Adrenochrome]

Die Idee mit den Geldkassetten ist großartig



[sixstringfanatic]

Danke, die linke war uralt, zuletzt für Flohmarkt im Einsatz, die kleine musste ich knacken ohne wertvolles zu finden.

Die Verwendung von Holz als Platinenunterlage wirft Bedenken wegen Brandschutz auf, ich plane, die Amps in Räumen mit max. 600 Besuchern oder Open Air einzusetzen..........

Gruß



[Adrenochrome]

Naja... Selbst bei Kurzschluss wird ein Steckernetzteil sekundärseitig niemals die Leistung erbringen, einen Brand des Holzes auszulösen.



[sixstringfanatic]

War nicht so gaaanz ernst gemeint, nicht dass einer das nachbaut und mit kraftvollem Autobatt. Ladegerät in einer Scheune betreibt.....



[Slideblues]

aber funktioniert.......

und nur das zählt.. die etwas "schräge" Optik gefällt mir, als bekennender Resteverwerter, recht gut... und Geldkassetten habe ich selber schon verbaut.. die sind ideal..
