Tele: Mittelstellung funktioniert nicht - sieht aber nicht nach Out-of-Phase aus

  • Ersteller Charvelniklas
  • Erstellt am
Charvelniklas
Charvelniklas
Registrierter Benutzer
Zuletzt hier
30.08.24
Registriert
29.06.07
Beiträge
1.964
Kekse
5.551
Ort
Braunschweig
Tag allerseits.
Ich hab gestern meine Tele zusammengelötet (2 Humbucker, 3-Wegschalter, Schalter zum Coilsplitting). Ich mach das zum ersten Mal, und natürlich funktioniert es nicht so, wie ich will ;)

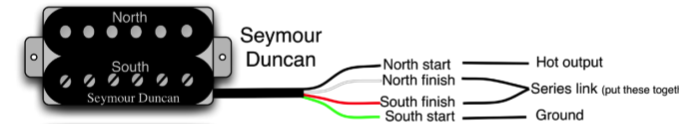

Das einzige, was nicht vernünftig funktioniert, ist die Mittelstellung. Ich hab meines Wissens den Schalter korrekt angeschlossen. Hals- und Stegposition funktionieren getrennt voneinander jedenfalls einwandfrei. Zuerst hab ich geglaubt, aus der Mittelposition kommt überhaupt kein Signal. Als ich dann die Verzerrung hochgedreht hab, kam was sehr leises, Cleanes raus. Ich dachte erst, die Pickups wären nicht in Phase und hab bei dem Semour Duncan das grüne und schwarze Kabel (hier ist der Farbcode von SD: http://www.surfwhammys.com/Seymour-Duncan-Humbucker-Color-Codes.png) - ich versteh nicht allzuviel von Gitarrenelektronik, aber ich hab gelesen, dass das das Problem beheben soll. Nach dem Test kann ich allerdings gar keinen Unterschied feststellen =) Obs irgendwie anders klingt, ist auch schwierig herauszufinden, denn um überhaupt was zu hören, muss ich viel Verzerrung einstellen und dann höre ich fast nur noch Brummen.
So. Tut mir leid, dass ich das Forum mit einem weiteren "Hilfe, ich kann nicht löten"-Thread bereichere, aber wenn ihr mir helfen könntet, wär das schon ziemlich cool!

LG, Niklas

Eigenschaft

Ein paar zusätzliche Angaben wären noch gut.

Welcher Schalter
Welche Pickups
Welcher Schaltplan, z.b. so wie dieser http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=tele_2hum_2pushpull ?
(weiso bei einem Humbucker die Leitungen verdreht sind weis ich jetzt nicht, will mir auch gerade keine Gedanken darüber machen)

Bei Out of Phase wird das Signal höhenreicher und drucklos aber nicht viel leister. Das entspricht nicht deiner Fehlerbeschreibung.

Ein Foto wär auch nicht schlecht.

Also. Der Schalter ist der hier: http://rockinger.com/index.php?cat=WG121&product=17020/17021&sid3=f487ca6d4d9d71025bd9ca11223605b3
Pickups sind Seymour Duncan SH-3 (Hals) und GFS Fat Pat (Steg).
Und ich habs nach diesem Schaltplan verdrahtet http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=2h_1v_1t_3w_1pp
Ich bin mir nicht sicher, ob die Potis für den Job optimal sind. Volume ist ein Push-Pull mit 250kO und Tone 500kO mit einem 0,22µF-Kondensator.

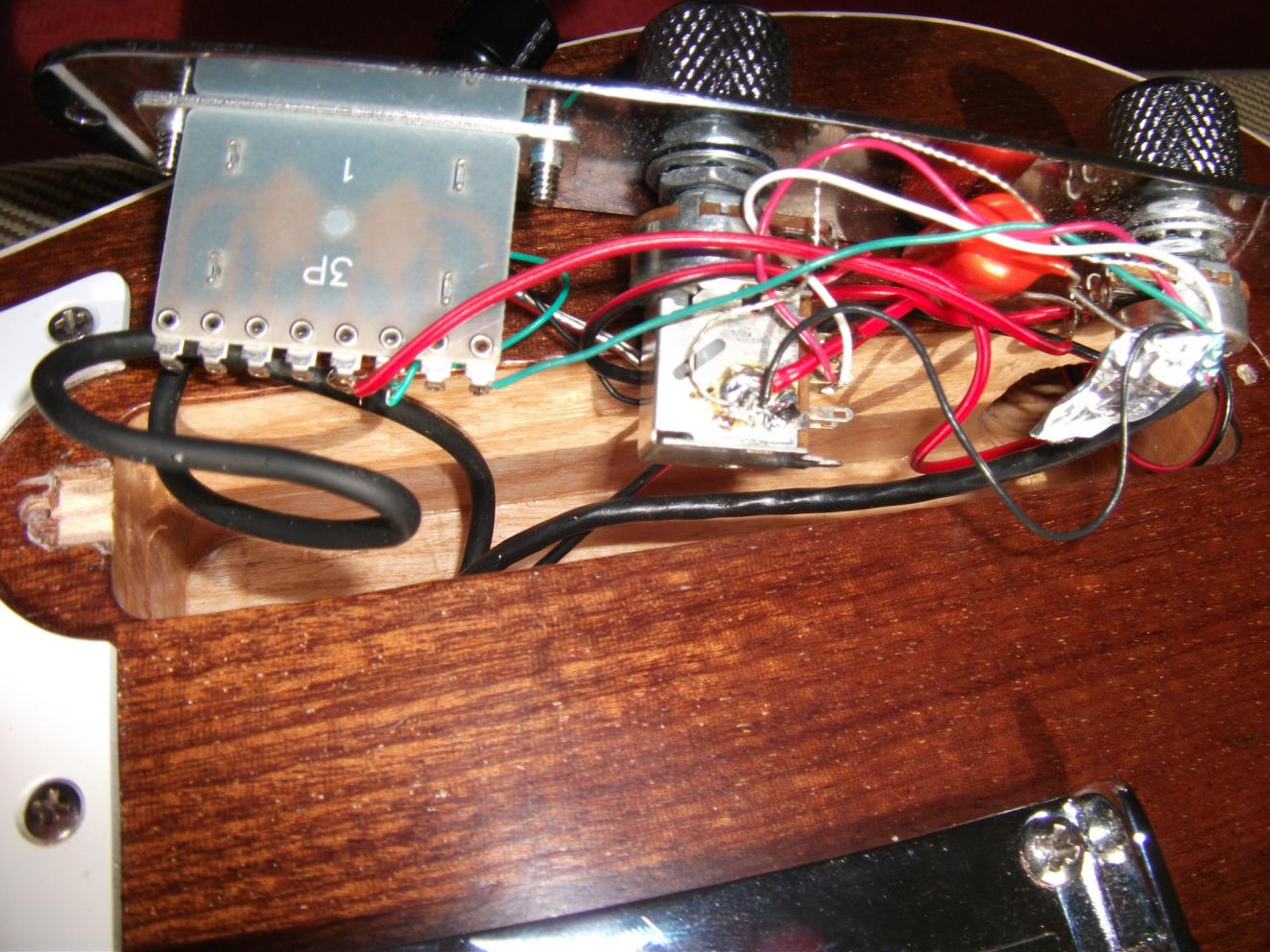

Ich hoffe, die Fotos bringen euch was.

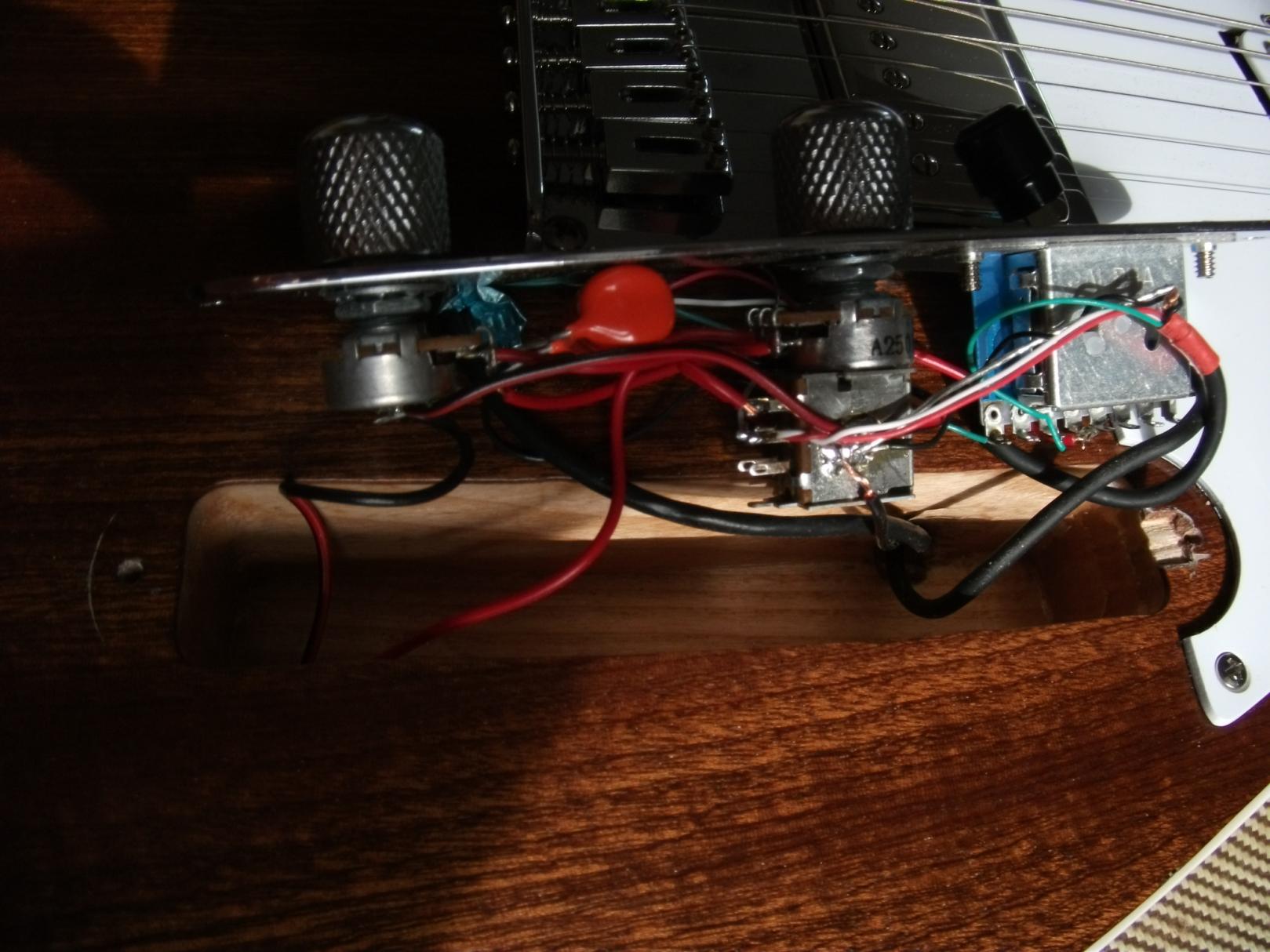

Und noch mal von der anderen Seite:

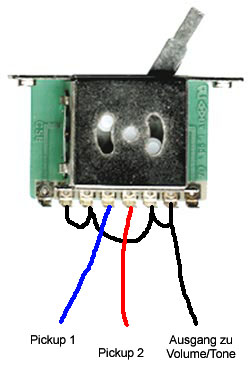

Der Schalter ist falsch angeschlossen. Der Grundgedanke war schon richtig, aber die Mittelstellung ist nicht in Funktion.
Damit es funktioniert muß man aber den gesamten Schalter etwas anders anschließen.
(Farben passen nicht mit den echten zusammen)


Anhänge

  • 17020.jpg
    30,8 KB · Aufrufe: 174
  • Gefällt mir
Reaktionen: 4 Benutzer
Super, danke!! Jetzt funktionierts =)
