SUCHE Schaltplan für Epiphone Wildkat

[JJF 42]

Hallo, neues Kind in der Familie. Allerdings mit falsch verdrahteten Potis bzw. PU`s.
Hat jemand von Euch eine Skizze, wie es richtig verdrahtet sein muß?
Zur Erinnerung für die, die die Gitarre nicht kennen:
1x Mastervolume
1x Mastertone
1x Vol. Neck
1x Vol. Bridge
Das ganze natürlich mit Dreifachschalter.

Merci



[EricB]

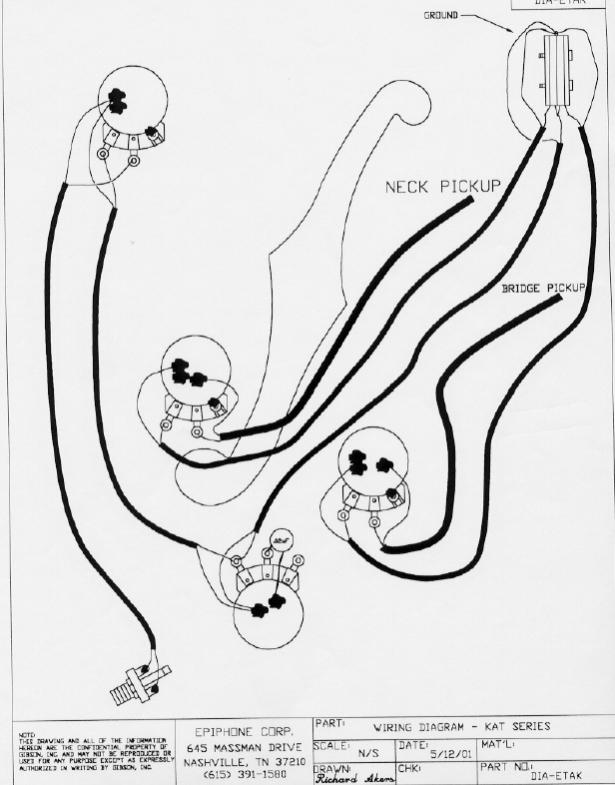

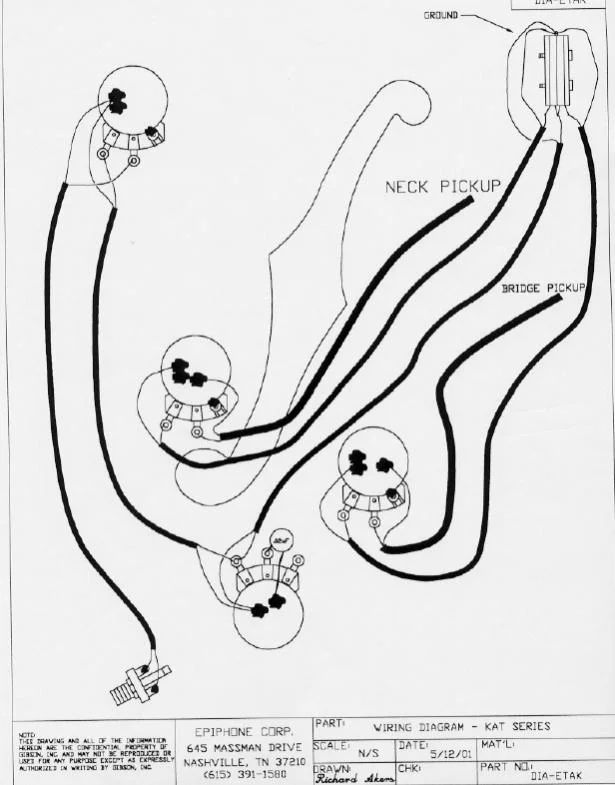

Das müsste es sein:



[JJF 42]

Vielen Dank. Du bist ein Held. Wenn Du mal ne Tasse Kaffee brauchst, komm vorbei!



[EricB]

Kaffe klingt gut...:gutenmorgen:



[JJF 42]

schlappe 160km A2......



[JJF 42]

Bevor ich jetzt die ES auseinanderfummle, kann jemand (oder jefraud) eine Ferndiagnose wagen?
Der Toggleswitch geht. Der Mastervolume ist völlig ohne Funktion, und Bridge / Neck Volume reagieren. In der Nullstellung sind die PU´s aus, in der Stellung 1-2 haben sie aber bereits die volle Lautstärke erreicht.
Der Tonepoti macht nur eine minimale Tonveränderung, was aber auch am preiswerten Poti liegen kann.
Irgendeine Idee?



[JJF 42]

Problem gelöst!!!
Ein Held hatte denn Mastervolume abgeklemmt, und die Phasen von der Klinkenbuchse und dem Tonepoti zusammengelötet.
Frag mich eine warum.....
