Seymour Duncan Nazgul Sentient in Ibanez GRG121DX-WNF - wiring?

[Miggle]

Moinsen,

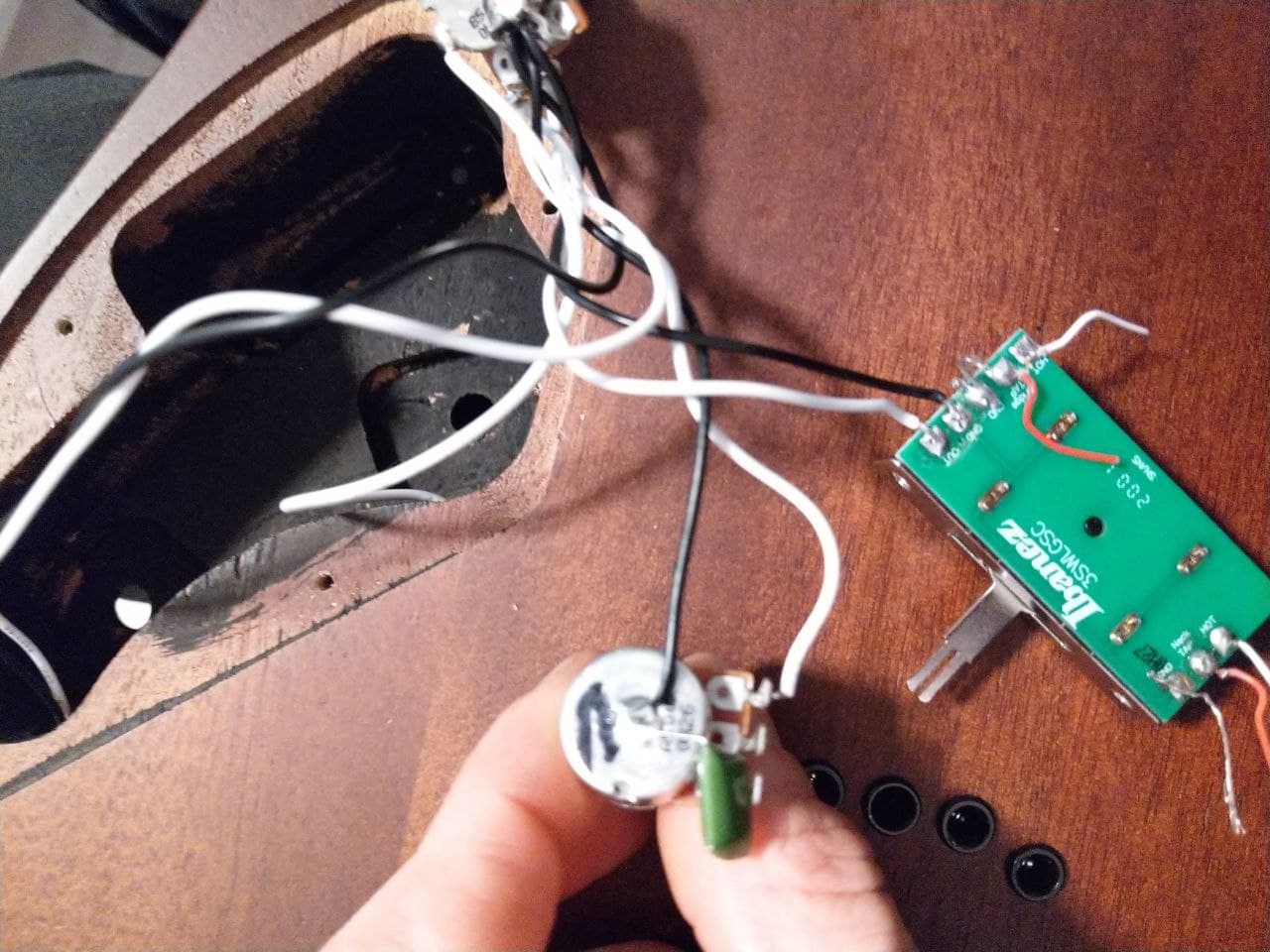

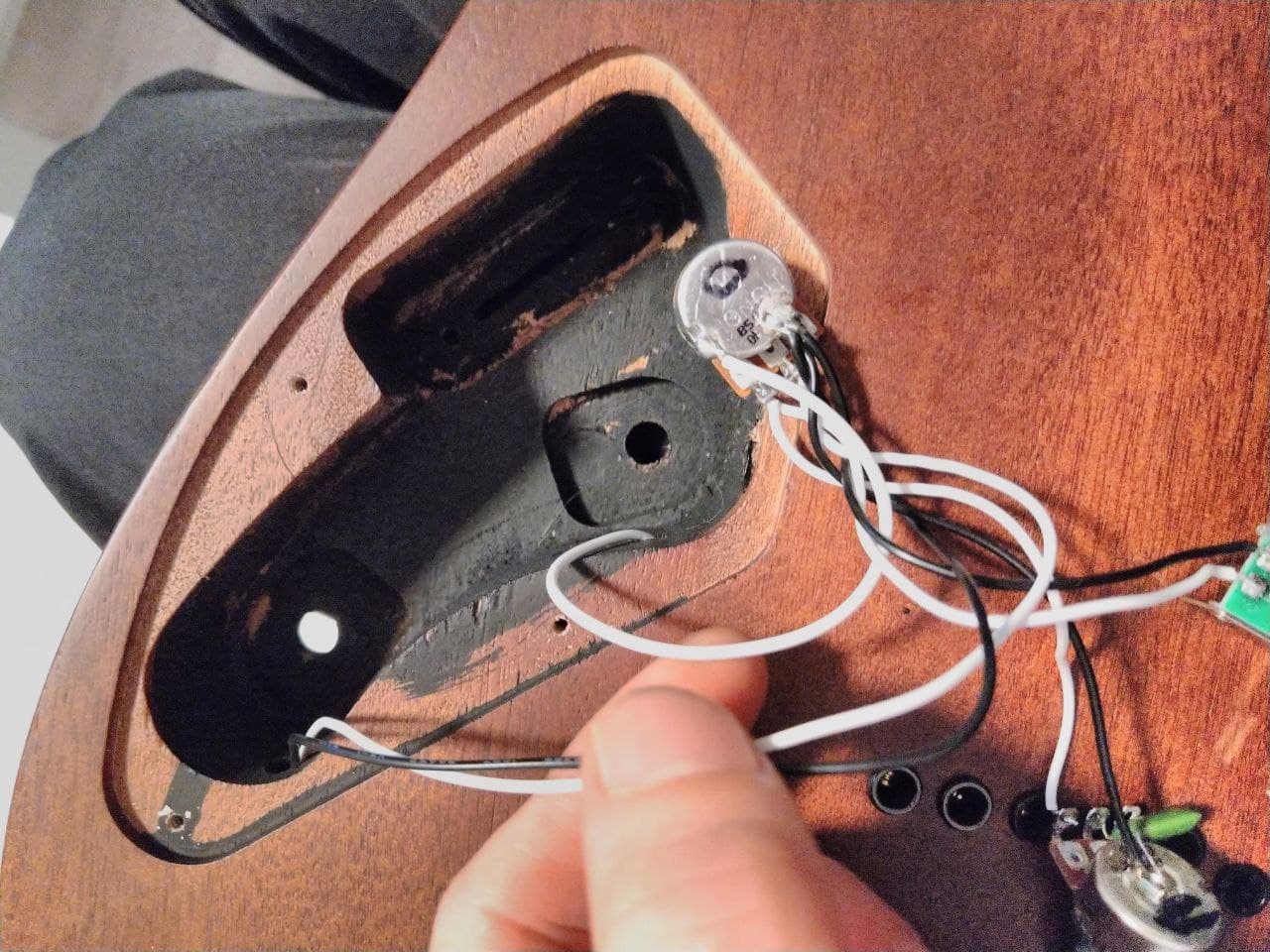

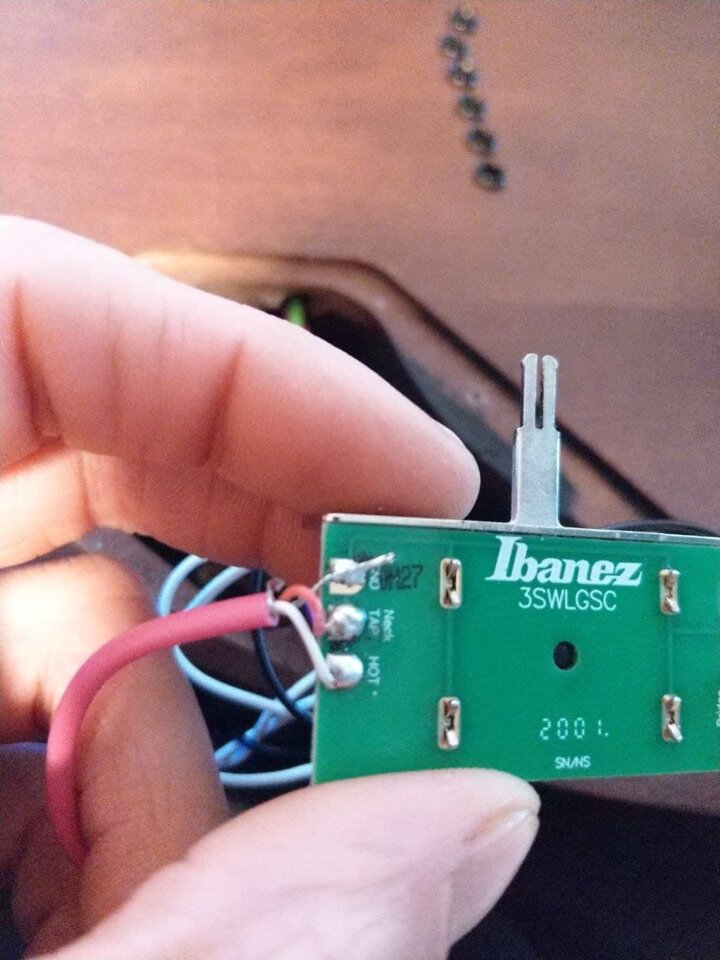

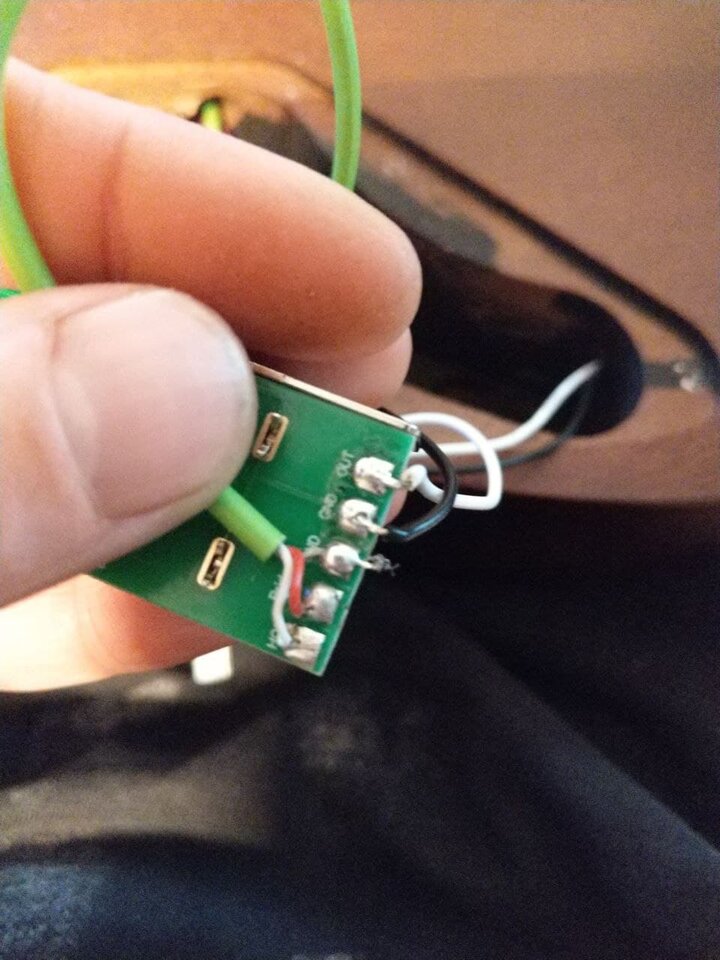

ich habe mir Pickups bestellt, die morgen ankommen und hab mich jetzt ein wenig damit befasst, wie ich sie verlöte. Vorher war es so:

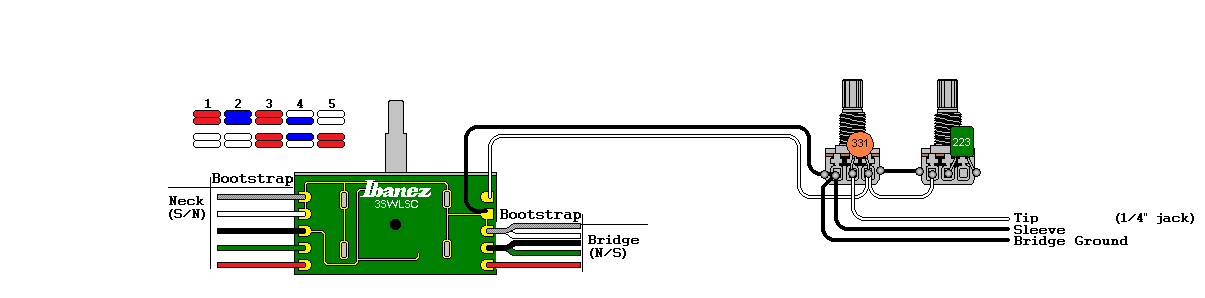

Im Netzt finde ich zwar viele Anleitungen, aber so ganz verstehe ich es nicht. Ich finde z.B. dieses wirings:

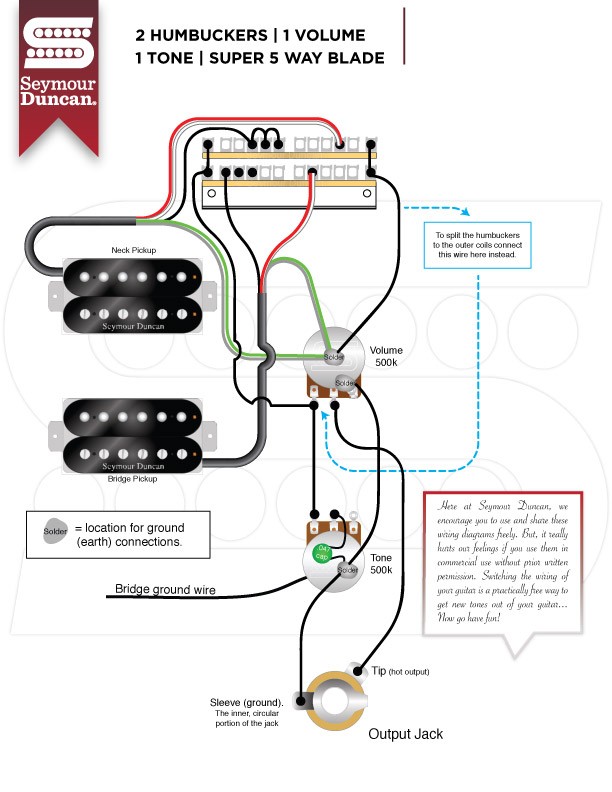

Das untere von Seymour direkt verstehe ich nicht, weil der 5 way switch nicht beschriftet ist und bei dem mit dem Ibanez hat 2 Kontakte mehr für den Neck.

Desweiteren hab ich noch ein Originalbild gesehen, was bei den Pickups bei sein soll. Dort wird der rote und weiße zusammengelötet und garnicht angeschlossen. Meine alten standardpickups waren nur an dem 5 way switch angeschlossen.

Kann ich die Nazgul Sentients genauso anschließen, wie meine alten, wenn ich RotWeiß zusammenlöte ? Das habe ich aus dem Video:




Verstehe es noch nicht so richtig. Wäre über jeglich Hilfe dankbar.

MfG



[Myxin]

Bei den Duncans:

Schwarz kommt dahin da hin, wo Hot steht.
Rot und Weiß kommt da hin, wo Tap steht.
Grün und Silber (blank) kommt da hin, wo GND steht.



[Miggle]

Danke, ich werds mal so versuchen wenn sie morgen da sind War irritiert durch die ganzen verschiedenen Schaltpläne usw. Danke für deine Antwort ^_^



[Mr.513]

Say more, Duncan! oder Seymour Duncan. *edit by C_Lenny: Im Titel korrigiert (melden wäre die richtige Option ;-) )*
Oder gibt es Gründe für das Falschschreiben des Firmennamens?



[Myxin]

Vielleicht hat er neulich einen Film mit More Gain Freeman gesehen?

Btw - herzlich Willkommen im MB!



[Mr.513]

Und hört den Österreicher Rainhard Fenderich und den Texaner Billy Gibson.



[Miggle]

Say more, Duncan! oder Seymour Duncan. *edit by C_Lenny: Im Titel korrigiert (melden wäre die richtige Option ;-) )*
Oder gibt es Gründe für das Falschreiben des Firmennamens?

Ach einfach nur verplant gewesen, ich korrigiere es xD



[Miggle]

Hab sie auf jeden Fall eingebaut und funktionierte direkt.

Vielen Dank



[Myxin]

Das ist schön!
Danke für deine Rückmeldung hier und viel Spaß beim Spielen!



[Miggle]

Danke danke
