Selbstbau Lautsprecher bekommen ohne Werte 4 oder 8 Ohm ?

[Olli4]

Hi Leute
Ich habe 2 große selbstgebaute Standlautsprecher geschenkt bekommen.
Wollte sie Jetzt erst nach ein paar Jahren anschliessen.
Jetzt ist das Problem wie und wo anschliessen?
Da keine Werte drauf stehen .

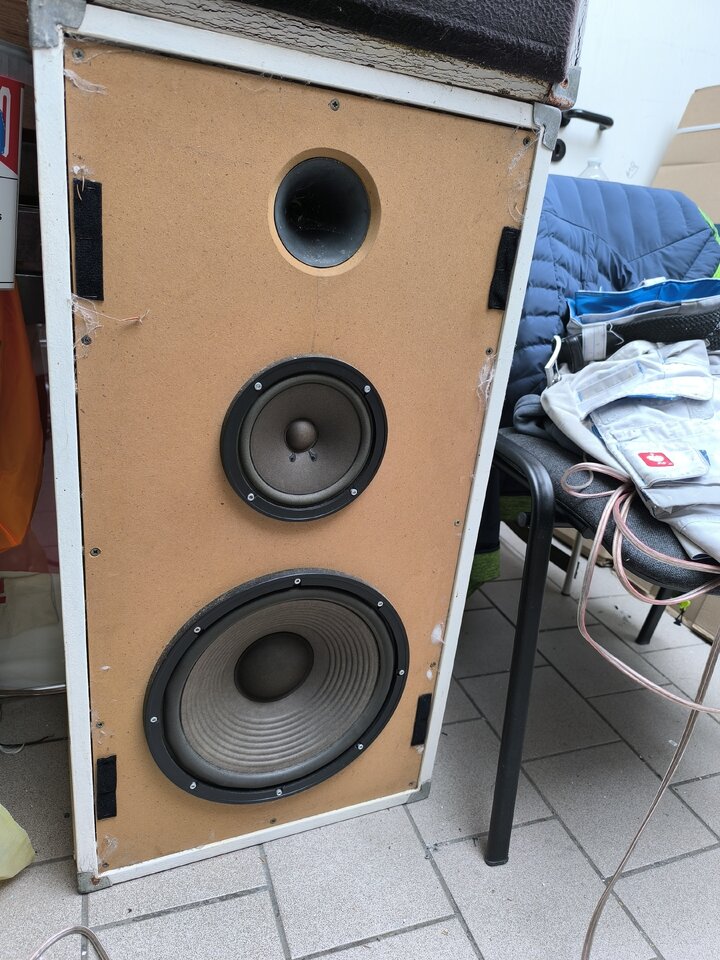

Habe die Box geöffnet und es sind Magic Sound Tiefton 8Ohm 150w, Hochton 8ohm 50W ,Mittelton ? Müsste ich auseinander bauen.
Jetzt hat aber die 3 Wege Frequenzweiche
4 Ohm ist eine Magic Sound MS 700/6000 ,bin etwas verwirrt,habe jetzt alles gelesen um 4/8 Ohm parallel/Reihe an Verstärker zu schalten.
Verstärker Onkyo TX 7830 Stereo ,250W , 2x4Ohm ,2x8Ohm .
Soll ich einfach testen mit 8ohm an 4Ohm Ausgang ?

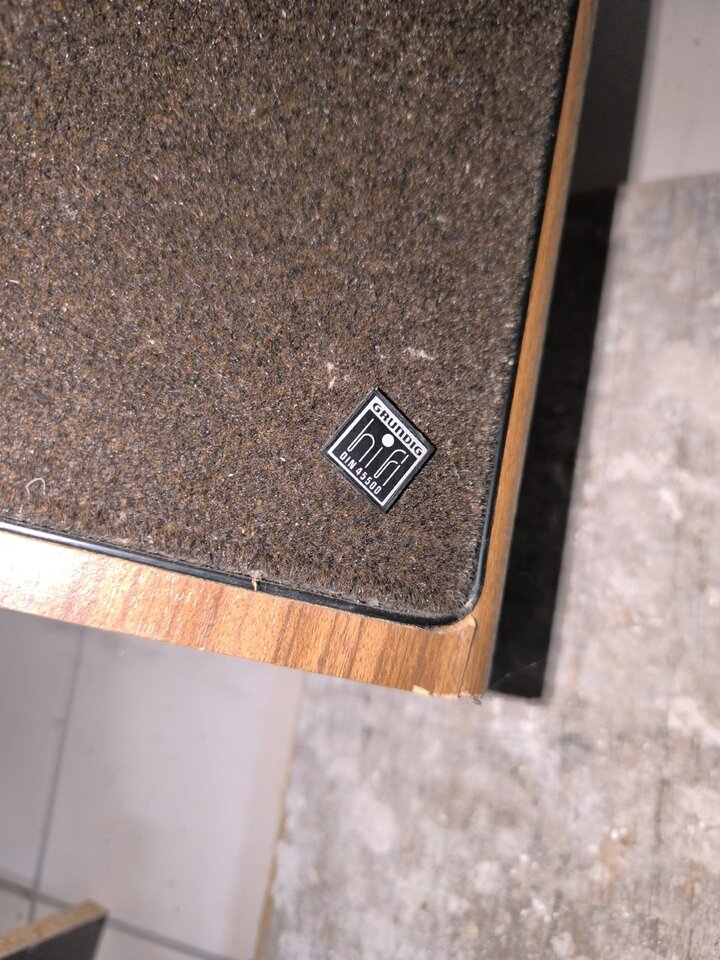

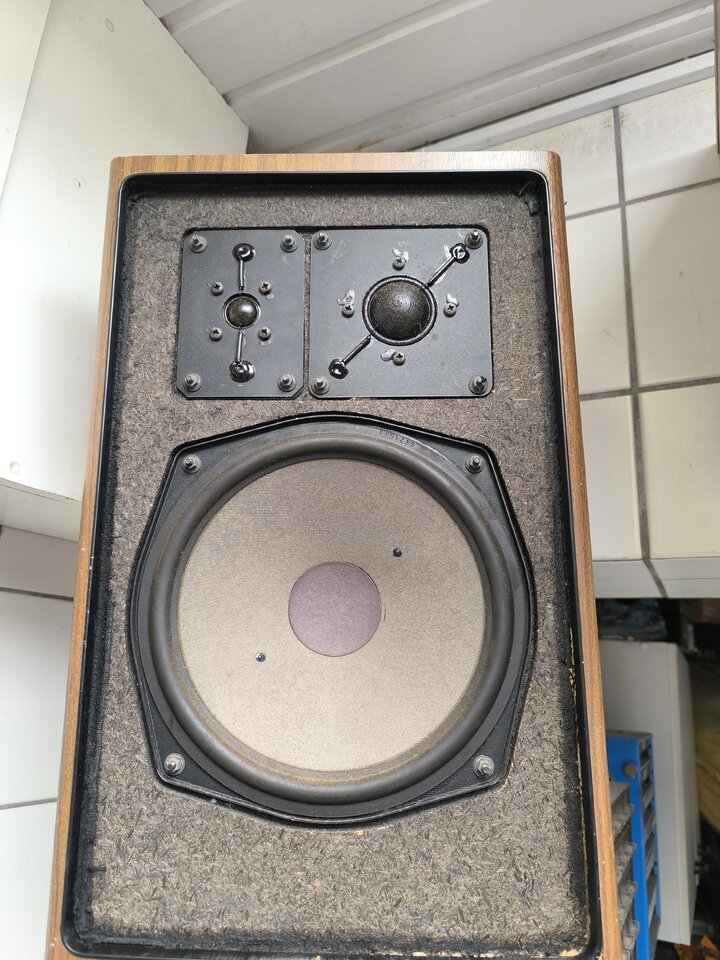

Habe noch zwei Grundig aus dem Sperrmüll
Auch ohne Typenschild ,
laut Google Grundig 1500 mit 90W an 4Ohm 1978Bj.

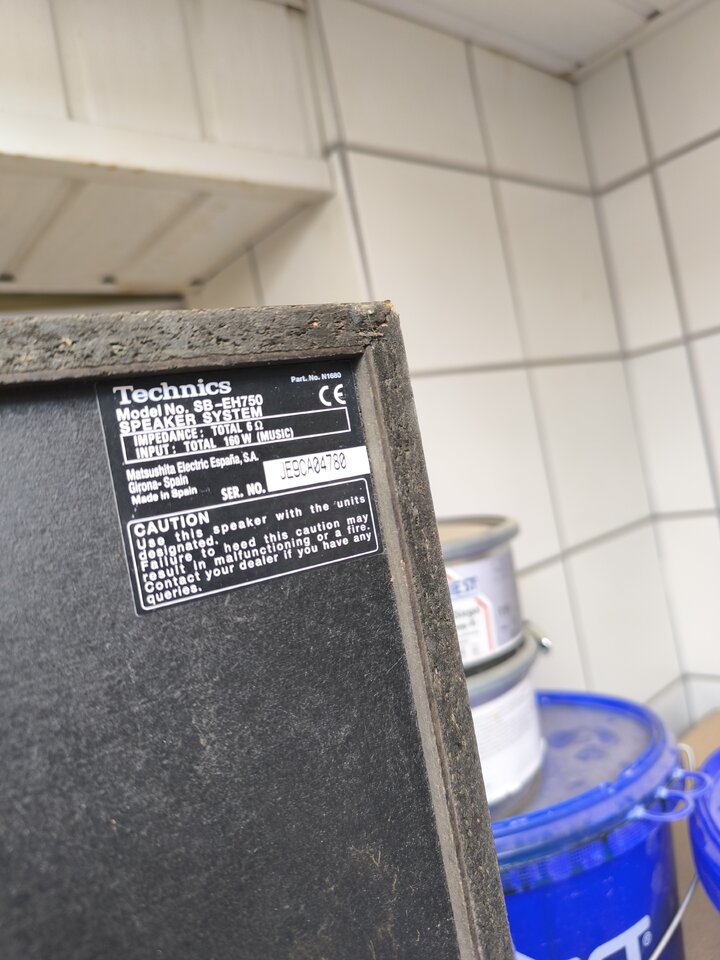

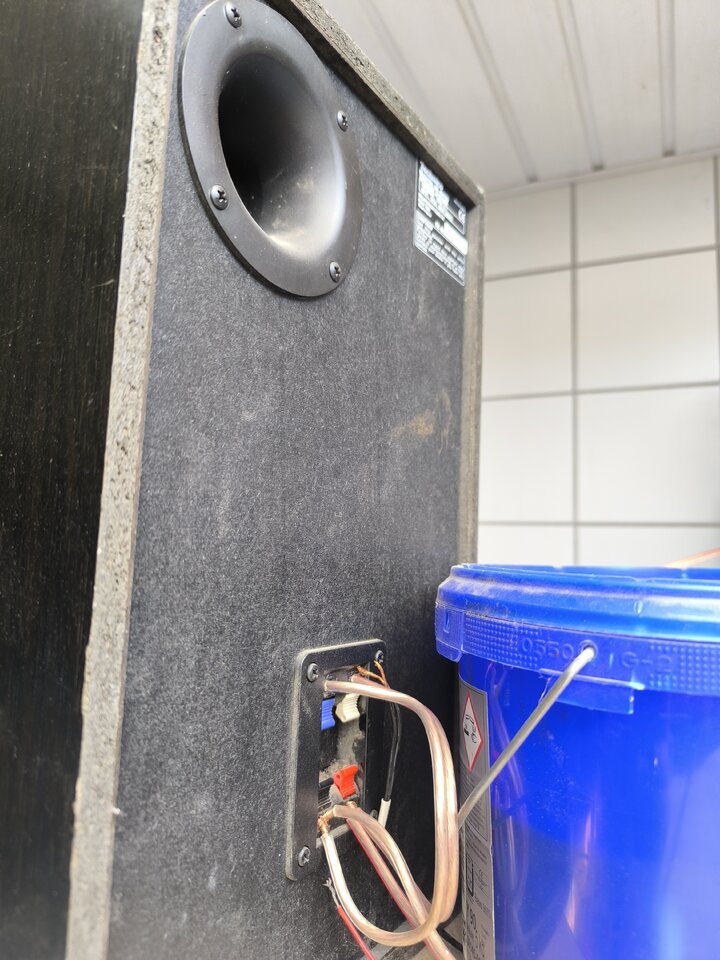

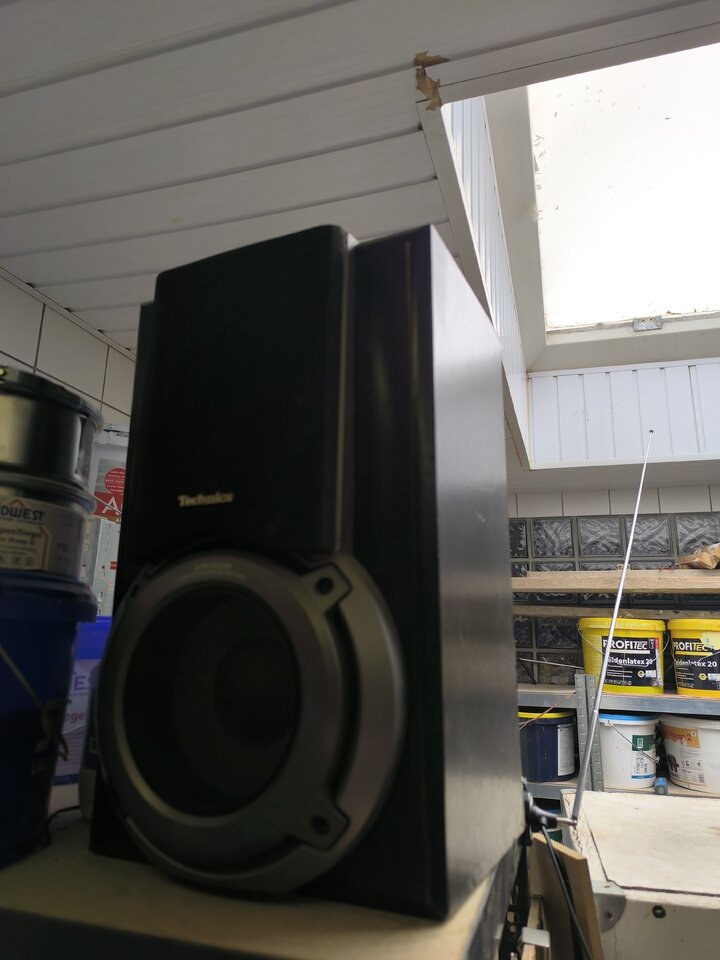

Theoretisch noch 2 Technics 160w an 6ohm ,habe eine Brücke hinten , wahrscheinlich für den mittel Hochton ab oder anzuklemmen
Würde ich auch noch anklemmen wollen wenn möglich. 120qm Werkstatt,mit vielen offenen Räumen
Vielleicht kann mir jemand bei der Verdrahtung helfen.
Vielen Dank
LG Olli



[RayBeeger]

Es gibt Meßgeräte um die Impedanz, also den Scheinwiderstand zu messen. Sollte bei jedem Elektriker oder MSR-Mechaniker zu finden sein.

Höhere Widerstandswerte können an Niedrig-Ohm-Anschlüssen verwendet werden. Umgekehrt wäre es problematisch.



[Adrenochrome]

Also weder Impedanzanalysatoren noch LCR Meter sind im Standardportfolio eines Elektrikers oder MSRlers. Zudem will ja auch gewusst werden bei welcher Frequenz gemessen werden soll, damit der Reaktanzwert stimmt, ne?



[RayBeeger]

Ich meine z.B. die Brückenschaltung, das ist recht simpel. Die frquenzabhängige Messung, die Du meinst, ist recht aufwändig und teuer, aber auch die präziseste.

Es gibt 3 Methoden:

Brückenschaltung, Kelvin-Messung, Frequenzmessung



[Adrenochrome]

Was ist denn die Kelvin-Messung?



[BDX.]

Du hast doch alle Daten. Relevant ist die Impedanz der Frequenzweiche MagicSound MS700/6000 mit 4 Ohm.
Somit hat die Box eine Impedanz von 4 Ohm.
BDX.



[Salty]

MagicSound MS700/6000 mit 4 Ohm.

Sehe ich auch so.
Wenn die 4Ohm nicht stimmen, egal der Onkyo packt das



[Adrenochrome]

Gehen wir mal theoretisch an die Sache und sehen die Speaker fälschlicherweise als fixe Widerstände.
Google ergab, dass die Weiche mit 6db/Octave arbeitet, sprich weiche Flankensteilheit. Ergo überschneiden sich die Impedanzen zweier Lautsprecher im Bereich der Trennfrequenz doch sehr, verhalten sich also recht parallel...



[cosmodog]

Dein Onkyo ist ein Transistoramp. Mach Dir keinen Kopf, die Impedanz wird dem Verstärker nicht weh tun (wenn beim LS-Selbstbau keine groben Fehler gemacht wurden). Kritisch ist das eher bei Röhrenverstärkern, wegen der Ausgangsübertrager.



[Olli4]

Hi Leute
Vielen Dank für eure Nachrichten
Ich dachte auch deas wenn die Frequenzweiche 4ohm hat ich die Box auch an 4ohm Kanal anschließen kann . Vielen Dank dafür
Jetzt ist mir natürlich nicht klar wieviel Watt Leistung brauchtcder Verstärker um alle boxen laufen zu lassen ,da mir nicht klar ist ob ich alles zusammen rechnen muss das als Watt Angaben an dem Tiefton 150w,Hochton 50w, Mittelton ? Evtl. Z.b100w hat der Lautsprecher dann 300w?
Würdet ihr oder wäre es möglich die Komponenten alle anzuschließen
4ohm 300w
4ohm 90w
6ohm 160w
jeweils Paare also 6 Boxen an einem Stereo Verstärker mit 250w
Danke euch



[Olli4]

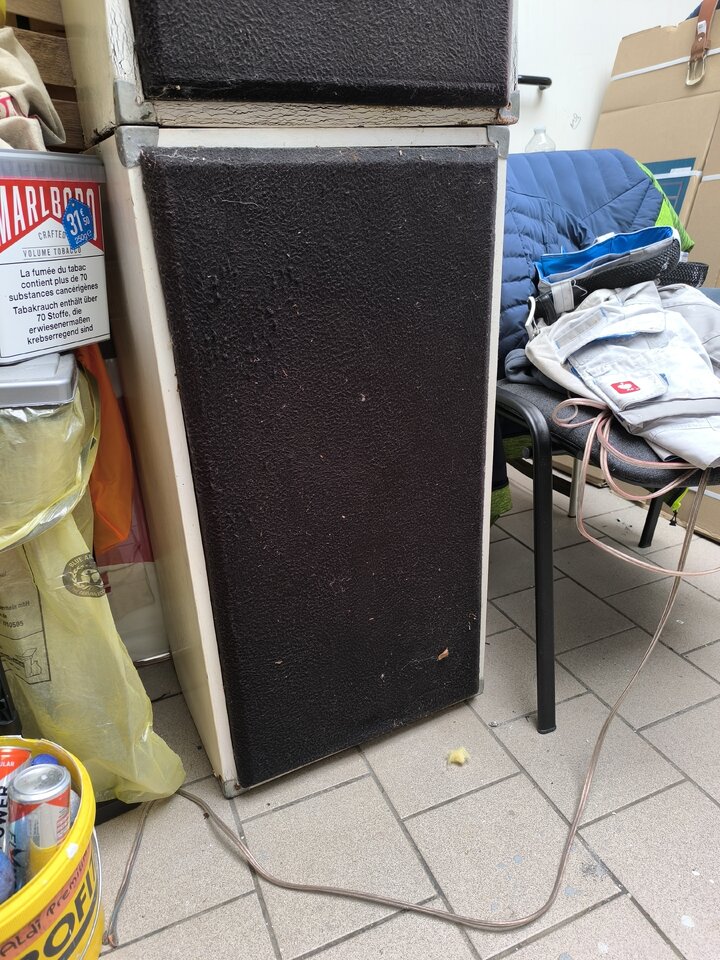

Hab mal paar Fotos gemacht



[Adrenochrome]

Ganz kurz:
Nein, Du kannst nicht alle drei Lautsprecherboxenpaare zeitgleich an ein und dem selben Verstärker betreiben.



[cosmodog]

Sind zwar keine ohmschen Widerstände, aber um mal abzuschätzen, was da passiert:

Parallelschaltung – Wikipedia

de.m.wikipedia.org

Die meisten HiFi Endstufen sind relativ kurzschlussfest und können Lasten von 2 Ohm ohne Schaden verkraften. Wenn Sie zu warm werden. schalten sie sich für gewöhnlich ab.

Ich denke, ein japanischer Onkyo Verstärker sollte das packen und im Zweifelsfall sicher sein.
Bei den Chinakrachern, die man heute so für kleines Geld im Internet kaufen kann, würde ich mich das nicht trauen. Die Dinger schmelzen teilweise in der Sonne, um es mal überspitzt auszudrücken.
