Schwyzerörgeli MIDI Keyboard

[JuergM]

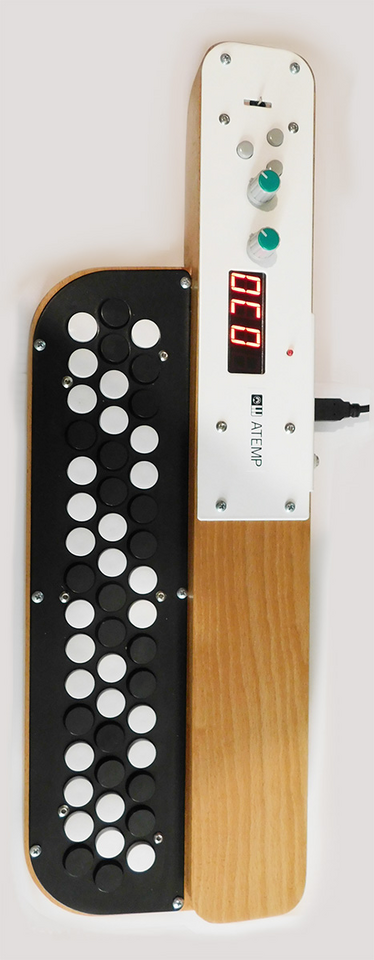

Dominik Flückiger, ein Örgelispieler, wollte das folgende Instrument kaufen:

ATEMP Production

ATEMP Production

atemp.ru

und

View: https://www.youtube.com/watch?v=7h-bmteD-Gw

Leider wird das Keyboard nicht in den Westen verkauft. Da ich bereits Platinen für das Schwyzerörgeli habe, versprach ich Dominik, mir zu überlegen, ob ich die dazu notwendigen Teile herstellen kann.


Das Anforderungsprofil:

- Schwyzerörgeli Diskanttastatur
- Pitch Bend-Rad
- Mod-Rad
- transponieren +- 11 Halbtöne: zwei Tasten
- oktavieren +- 3 Oktaven: zwei Tasten
- «Push/Pull»-Taste für linke Hand (oder ev. zwischen Bein und Keyboard)
- Display
- MIDI Bluetooth
- Akkubetrieb
- Fusspedal für die Lautstärke: Klinkenbuchse 6.3 mm

Vielleicht weiss jemand von euch, wo ich eine Feder für das "Pitch Bend"-Rad bekommen kann.



[120]

Zu Pitch Bend-Rad habe ich ein Bild gefunden auf dem die Feder aus Federdraht gefertigt ist.
Wenn Draht für dein Rad geht gibts den Draht in unterschiedlichen Stärken und läßt sich zurechbiegen.



[HaraldS]

Ich vermute es wäre doch das einfachste, ein komplettes MIDI-Keyboard auseinanderzunehmen und im neuen Gehäuse in neuer Anordnung wieder einzubauen. Dann wäre doch die Pitch-Bend-Feder mit dabei.



[JuergM]

Unter "torsion spring" kann man jede Menge Pitch-Bend-Federn finden.



[JuergM]

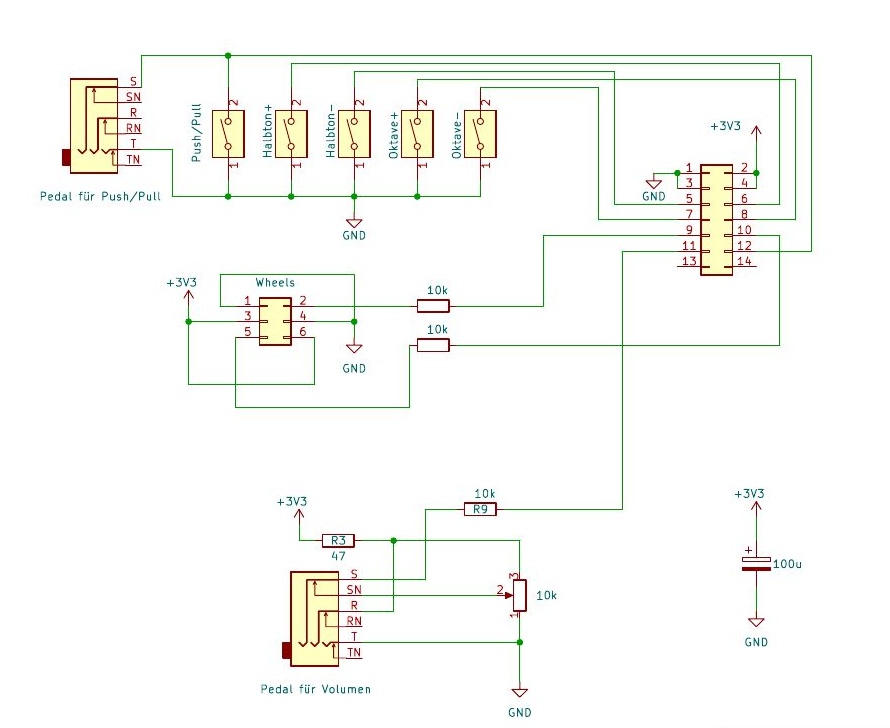

Ein Schaltungsentwurf im Anhang.



[JuergM]

Ich habe die Schaltung auf zwei Platinen verteilt. Entwurf ist im Anhang.



[JuergM]

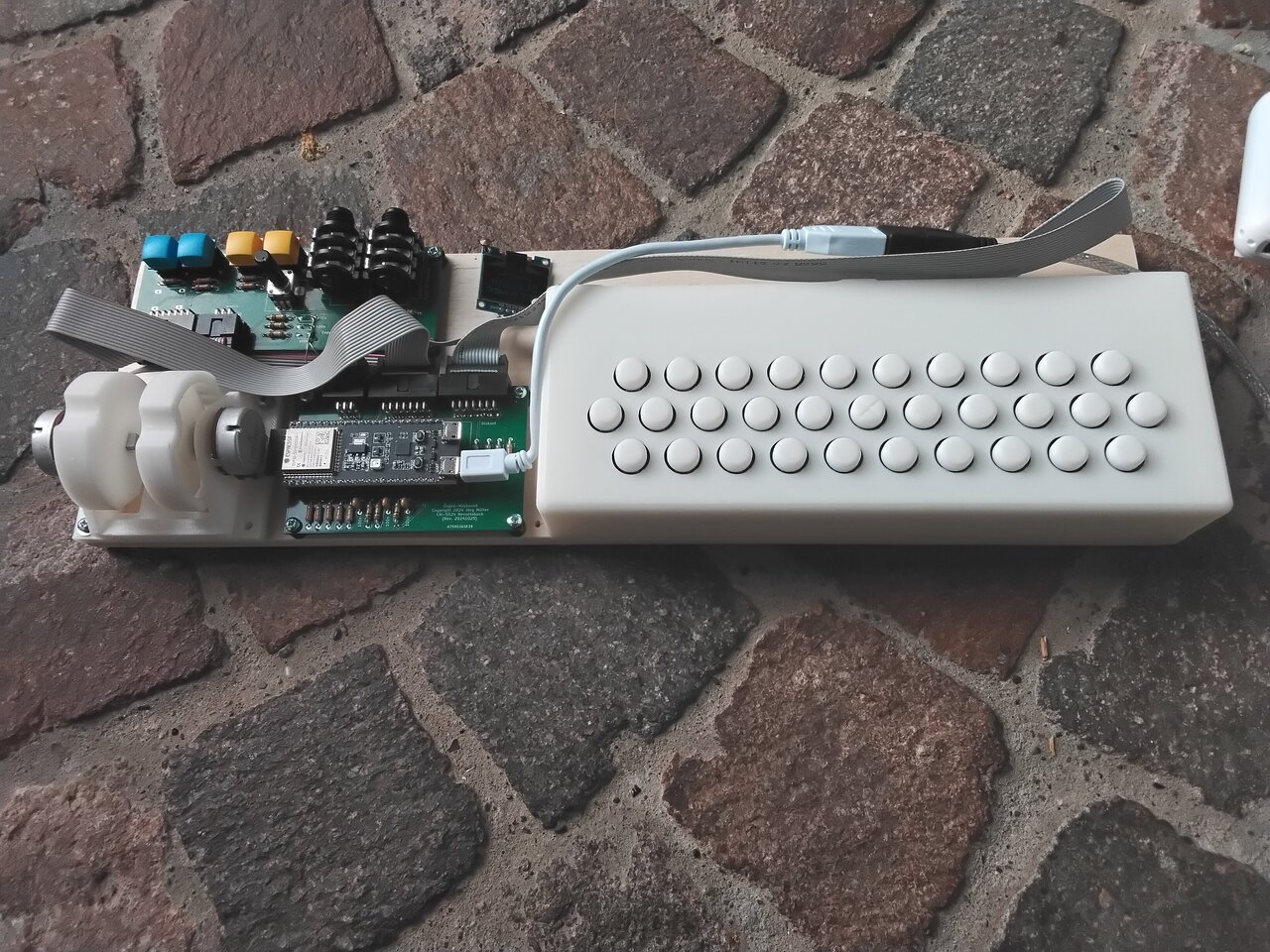

Mein erstes Funktionsmodell:

Die nochmals überarbeiteten Schaltpläne:
